MSP430F5438 32位硬件硬件乘法器的介绍和使用详细概述
MSP430F5438 32位硬件硬件乘法器的介绍和使用详细概述
32 位硬件乘法器是一个并行器件，而不是CPU 内核的一部分。
这也就意味着：它在工作时不会涉及CPU 的活动。
硬件乘法寄存器是可以通过CPU 汇编指令的读或着写进行操作。
硬件乘法器特点：
○无符号乘法；
○有符号乘法；
○无符号乘加操作；
○由符号乘加操作；
○8 位，16 位，24 位，和32 位操作数；
○整数乘法
○小数乘法
○8位和16 位操作数与16 位硬件乘法器兼容；
○8位和24 位在没有符号位扩展的情况下，依然可以进行乘法操作；
硬件乘法器结构图：
硬件乘法器支持8 位，16 位，24 位，32 位无符号操作数，有符号操作数，无符号乘、加操作和有符号乘、加操作。
操作数的大小，可以通过对"字"或者"字节"的定义来确定。
操作数的类型可以通过第一个操作数的写入进行选择。
硬件乘法器有两个32 位操作数寄存器，操作数OP1 和操作数OP2，以及一个64 位结果寄存器，而这个寄存器需要使用RES0 和RES3 寄存器。
为了兼容16 X 16 硬件乘法器，8 位或者16 位操作数的结果需要使用RESL0,RESL1 和SUMNEXT这三个寄存器。
RESL0 用于存储16 X 16 结果的低“字”，RESL1 用于存储16 X 16 结果的高“字”。
以及SUMEXT 用于存储结果的信息。
硬件乘法器操作：。
硬件除法和单周期乘法
请您及时更换请请请您正在使用的模版将于2周后被下线请您及时更换
硬件除法和单周期பைடு நூலகம்法
以往的ARM处理器没有除法指令，在某些除法密集型应用中性能不尽如意。Cortex-M3加入了32位除法指令，弥补了这一缺 陷，使Cortex-M3可以和其他通用处理器一样，完成各种数学运算操作。 Cortex-M3还改进了乘法运算部件，32结果的32位x32位乘法操作只要一个时钟周期。这一性能使得使用Cortex-M3来进 行乘、乘加运算时，已逼近DSP的性能，因此特别适合一些需要简单DSP的应用领域，如电机控制、数字滤波、FFT变换 等。 需要指出的是，32位的乘/除运算，对于一个8位机而言，已经是一段比较复杂的程序，而对于32位的Cortex-M3而言，只 需一句指令。因此，即使二者工作主频一样，实际运行性能也不是一个数量级的。
msp430f149技术资料
MSP430是德州公司新开发的一类具有16位总线的带FLASH的单片机,由于其性价比和集成度高,受到广大技术开发人员的青睐.它采用16位的总线，外设和内存统一编址,寻址范围可达64K,还可以外扩展存储器。
具有统一的中断管理，具有丰富的片上外围模块，片内有精密硬件乘法器、两个16位定时器、一个14路的12位的模数转换器、一个看门狗、6路P口、两路USART通信端口、一个比较器、一个DCO内部振荡器和两个外部时钟，支持8M的时钟。
由于为FLASH型,则可以在线对单片机进行调试和下载,且JTAG口直接和FET(FLASH EMULATION TOOL)的相连,不须另外的仿真工具,方便实用,而且,可以在超低功耗模式下工作,对环境和人体的辐射小,测量结果为100mw左右的功耗(电流为14mA左右),可靠性能好,加强电干扰运行不受影响，适应工业级的运行环境,适合与做手柄之类的自动控制的设备.我们相信MSP430单片机将会在工程技术应用中得以广泛应用,而且,它是通向DSP系列的桥梁,随着自动控制的高速化和低功耗化，MSP430系列将会得到越来越多人的喜爱。
第三章MSP430F149 资源的应用介绍及开发第一节中断介绍及存储器段介绍中断在MSP430中得以广泛的应用，它可以快速进入中断程序，之后返回中断前的状态，其时序为：PC执行程序中断允许置位SR中的GIE置位 EINT（中断开）中断到，中断标志位（IFG）置位从中断向量表中读取中断程序的入口地址，进入中断程序执行中断程序中断允许位复位 RETI中断返回回到原来地址。
具体应用将会在应用程序中的到应用。
有关中断源和中断优先级及中断允许位、中断标志位在参考资料1上有详细介绍。
MSP430单片机的片上存储器共为64K，表示为图：第三节 P 口MSP430F149有6个8位的P口，其中P1、P2口占两个中断向量，共可以接16 个中断源，还可以直接利用 P口的输入输出寄存器，直接对外进行通信。

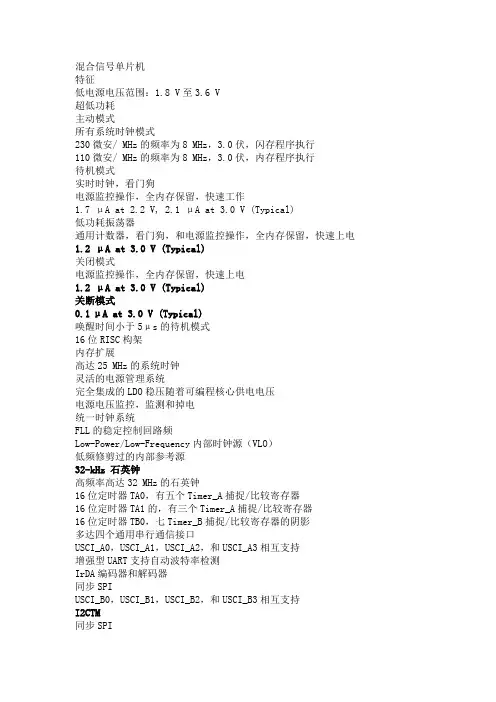

MSP430F5418中文翻译
混合信号单片机特征低电源电压范围：1.8 V至3.6 V超低功耗主动模式所有系统时钟模式230微安/ MHz的频率为8 MHz，3.0伏，闪存程序执行110微安/ MHz的频率为8 MHz，3.0伏，内存程序执行待机模式实时时钟，看门狗电源监控操作，全内存保留，快速工作1.7 μA at2.2 V, 2.1 μA at3.0 V (Typical)低功耗振荡器通用计数器，看门狗，和电源监控操作，全内存保留，快速上电1.2 μA at 3.0 V (Typical)关闭模式电源监控操作，全内存保留，快速上电1.2 μA at 3.0 V (Typical)关断模式0.1μA at 3.0 V (Typical)唤醒时间小于5μs的待机模式16位RISC构架内存扩展高达25 MHz的系统时钟灵活的电源管理系统完全集成的LDO稳压随着可编程核心供电电压电源电压监控，监测和掉电统一时钟系统FLL的稳定控制回路频Low-Power/Low-Frequency内部时钟源（VLO）低频修剪过的内部参考源32-kHz 石英钟高频率高达32 MHz的石英钟16位定时器TA0，有五个Timer_A捕捉/比较寄存器16位定时器TA1的，有三个Timer_A捕捉/比较寄存器16位定时器TB0，七Timer_B捕捉/比较寄存器的阴影多达四个通用串行通信接口USCI_A0，USCI_A1，USCI_A2，和USCI_A3相互支持增强型UART支持自动波特率检测IrDA编码器和解码器同步SPIUSCI_B0，USCI_B1，USCI_B2，和USCI_B3相互支持I2CTM同步SPI12位模数（A / D）转换器内部参考采样和保持自动扫描特性14个外部通道，2个内部通道支持32位操作的硬件乘法器板载串行编程，无需外部编程电压三通道内部DMA带有实时时钟功能的基本定时器家庭成员如表1所示如需完整的模块说明，请参见MSP430x5xx系列用户指南（SLAU208）。

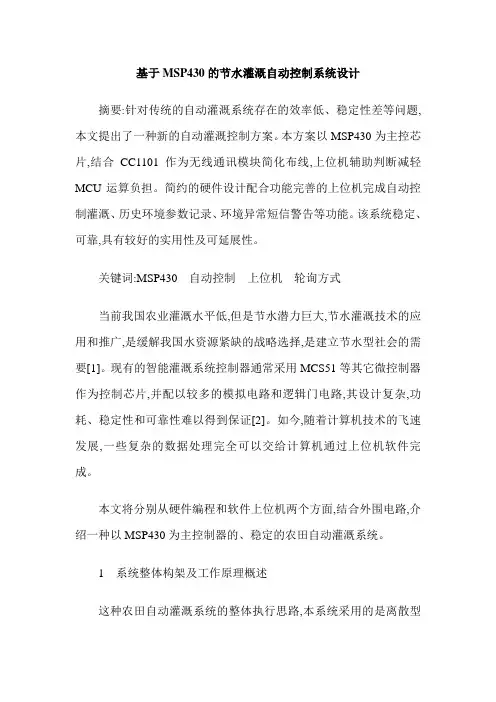

基于MSP430的节水灌溉自动控制系统设计
