最新1：500数字化地形图测绘项目技术设计书
1：500数字化地形图测绘项目技术设计书1:500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展，该市原有的地形图已不能满足当前规划设计的要求，因此，××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图，以满足城市规划设计和管理的需要。
1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带，分为二个独立区块，测图具体范围由××市住房和城乡建设局派人实地指定。
任务内容包括1:500数字化地形图测绘，用1980西安坐标系施测，并将1980西安坐标系的地形图转换为1954年北京坐标系，具体包括：（1）测区控制测量；（2）1：500数字化地形图测绘，并将所测绘的1：500数字化图地形图缩编为1：1000地形图（80坐标），面积约6平方公里；（3）将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。
（4）在2009年城区地形图测绘成果的基础上，增加图幅分幅编号，并完善原有图幅结合表（电子版）；2 作业区自然地理概况和已有资料情况2.1 作业区自然地理概况××市××城区地处××省西北、云贵高原南麓，是大西南通向沿海港口的重要通道,城区介于东经108°00＇～108°07＇、北纬24°39＇～24°45＇之间。
测区地处××城区西南方向城郊结合部，测图范围主要分布有××、××村及京峒等3个村庄，该项目东北面接边地区2009年已测过1：500地形图。
国道G323横穿测区，测区大车路、乡村小路不多，交通条件一般。
植被以耕地、树林、灌木林和草地为主；测区属丘林地带，部分地方树木较多，通视条件困难。
2.2 已有资料情况测区现有资料情况：（1）测区附近有国家GPS C级网，可作为一级GPS控制网的起算点。
（2）测区内有1/1万、1/5万地形图，可以作为测区实地踏勘和设计用。
3 技术依据3.1《城市测量规范》CJJ/T8—2011；3.2《工程测量规范》GB50026-93；3.3《国家三、四等水准测量规范》GB12898-91；3.4《全球定位系统(GPS)测量规范》GB/T 18314—2009；3.5《卫星定位城市测量技术规范》CJJ/T 73—2010；3.6《全球定位系统城市测量技术规范》CJJ73—2010；3.7《全球定位系统实时动态测量（RTK）技术规范》CH/T 2009—2010；3.8《1：500、1：1000、1：2000地形图图式》GB/T20257.1-2007；3.9《测绘成果质量检查与验收》GB/T 24356—2009；3.10《数字测绘成果质量检查与验收》GB/T18316-2008；3.11本项目技术设计书。
4主要技术指标和规格4.1系统基准4.1.1平面坐标系统采用1980西安坐标系，高斯-克吕格投影，3°分带，中央子午线为108°，Y坐标加500公里。
4.1.2高程基准采用1985国家高程基准。
4.1.3成图方法采用解析法数字化成图（全野外数据采集）。
4.1.4成图比例尺成图比例尺为1:500。
4.1.5基本等高距基本等高距为1.0m。
4.2精度指标4.2.1 GPS网精度指标表1等级平均边长（km）固定误差a(mm)比例误差系数b(1X10-6)最弱边相当中误差闭合环或符合路线边数一级 1 ≤10≤5 1/20000 ≤10 4.2.2 图根控制网精度指标图根控制测量按三级导线精度要求施测，精度指标如下：等级闭合环或符合导线长度（km）平均边长(m)测距中误差(mm)测角中误差（"）方位角闭合差（″）导线全长相对闭合差三级≤1.5 120 ≤15 ≤12 ≤±24≤1/6000注： n为测站数4.2.3平面精度（1）一级GPS平面控制网中最弱点相对于起算点的点位中误差不应大于±5cm。
（2）图根点对于起算点的点位中误差不应大于±5cm。
（3）测站点相对于邻近图根点的点位中误差不应大于±5cm。
表2 图上地物点点位中误差与间距中误差（单位：图上mm）注：树林隐蔽、陡石山等特殊困难地区可按上表放大50%。
4.2.4高程精度（1）首级控制网中相对于起算点的最弱点高程中误差不应大于0.02米。
（2）图根点对于起算点的高程中误差不应大于±5cm。
（3）对于测区内已建成的较平坦的城市建成区，高程注记点相对于邻近控制点的高程中误差不得大于0.10m。
（4）等高线插求点相对与邻近图根点的高程中误差应满足下表：5 项目投入及工期计划本项目将于2012年12月27日进场，投入的人员见下表：投入本工程的主要测绘仪器设备见下表：投入本项目的主要软件见下表：投入主要交通工具：越野车1辆。
本项目的工期计划为2013年2月5日前完成全部测绘工作，我院将全力确保工期目标，保证在规定的工期内按质按量完成任务。
6 设计方案6.1 仪器本项目拟投入GPS接收机12台套（标称精度均优于10mm+2ppm），用于一级GPS控制点布设和图根RTK控制点观测。
拟投入DJ6以上全站仪20台，用于图根导线和全野外数据采集。
上述所有仪器均应在检定有效期内。
6.2 软件外业数字化成图采用南方CASS2008软件，拟投入25套。
6.3 技术路线项目主要技术路线如下：在原有国家C级GPS控制点的基础上，为满足图根控制需要，采用静态GPS方法布设一级控制点。
在开阔地带采用RTK方法，在村庄房屋密集区采用导线方法，布设图根控制点。
对碎部点进行全野外数字化采集，编辑生成1:500地形图。
对1:500地形图进行缩编生成1:1000地形图。
将1980西安坐标系1:500地形图进行参数转换，生成1954年北京坐标系地形图。
技术流程图如下：技术流程图6.4 首级平面控制网测量根据该项目的具体情况，拟布设一级GPS控制网作为该项目的首级控制网，测区附近有三个C级GPS控制点，可作为该项目的一级GPS平面控制网起算点。
6.4.1一级GPS网布设在C级GPS点控制下以边或点连接的方式布设约30个点的一级GPS静态平面控制网，一级GPS静态控制网执行的技术规范为《卫星定位城市测量技术规范》。
6.4.1.1 一级GPS点选点一级GPS点选点应满足以下要求：（1）点位应基础坚实稳定，易于长期保存，并利于安全作业；（2）视场内障碍物高度角不宜大于15°；（3）点位与大功率无线电发射源的距离应大于200m，与高压输电线、微波通道的距离应大于100m；（4）应尽量避免大型建筑物、玻璃幕墙及大面积水体等干扰卫星信号接收的物体；（5）为了便于图根导线布设，每点至少1—2个方向通视。
6.4.1.2 一级GPS点埋石一级GPS点一般埋设预制好的柱石，在建筑物顶上、铺装路面上埋石采用现场浇灌的方法，埋石要求稳固、方正、表面要光滑。
一级GPS点的埋石规格为上底12cm×12cm，下底为20cm×20cm，高为50 cm；其点号一般按顺序进行编号，编号前冠以罗马数字“Ⅰ”代表相应的级别，点号字头应朝北。
标石埋设后，应实地绘制控制点点之记。
6.4.1.3 一级GPS网观测基本技术要求一级GPS网观测应满足以下要求：（1）观测时段数≥1.6，观测时段长度≥45 min；（2）卫星高度角≥15°，有效观测卫星数≥4；（3）数据采样间隔 10～30 s；（4）PDOP值＜6；（5）天线定向标志宜指向正北，安置的对中误差≤3mm；（6）天线高量至毫米，测前、测后各量一次，两次丈量天线高度差≤3mm。
6.4.1.4 一级GPS网数据采集采用双频GPS接收机7台套进行一级GPS网数据采集。
以3-8台GPS双频接收机同步观测组成一个多边网，网的扩展方式采用边连接、边网连接或点连接的方式，各相邻同步网（环）最好有一条公共边，每个GPS点上至少设站观测2次。
6.4.1.5 一级GPS网数据预处理及数据检验GPS采集数据外、内业处理均采用随机平差软件进行。
每时段基线处理完成后，必须进行外业数据的试算、检验工作，其内容包括：（1）异步环或附合路线坐标分量闭合差应满足：W xW y≤2n σW zWs= W x2+W y2+W z2≤23n σσ= 102+(5×D)2n为独立环中的边数，σ标准差(mm)，D为平均边长(km)。
（2）任一三边构成的同步环坐标分量闭合差应满足：W xW y≤3/5 σW zWs= W x2+W y2+W z2≤3/5σσ= 102+(5×D)2σ标准差(mm)，D为平均边长(km)。
（3）重复测基线较差应满足：△S≤2 2 σ。
对以上外业数据的计算处理并确认合格后，应将数据存入主机盘上并做好记录，留待内业处理。
（4）最弱边相对中误差应满足：一级GPS网最弱边相对中误差≤1/20000。
6.4.1.6 一级GPS网平差计算一级GPS网平差计算包括基线向量解算及整体平差：（1）无约束平差中，基线向量的改正数绝对值应满足下式要求：V△x≤3σV△y≤3σV△z≤3σ（2）约束平差中，基线向量的改正数与剔除粗差后的无约束平差结果的同名基线相应改正数的较差应符合下式要求：dV△x≤2σdV△y≤2σdV△z≤2σ（3）一级GPS控制网的投影平差在GPS基线解算并检验各项指标合格后，采用随机软件按1980西安坐标系进行平差。
6.5 高程控制测量该项目所有一级GPS点，其高程采用广西似大地水准面高程模型进行解算。
6.6 图根控制测量图根控制测量采用图根导线或者RTK 的方法进行。
在测区开阔地带，可以采用RTK方法进行图根控制测量，在建筑和植被密集区，可以采用导线方法进行图根控制测量。
图根RTK的技术依据为《全球定位系统实时动态测量（RTK）技术规范》，其未作规定的内容，兼顾《卫星定位城市测量技术规范》的有关要求。
图根导线的技术依据为《城市测量规范》。
6.6.1 图根点选点、埋石6.6.1.1 图根点选点图根控制点应选在利于保存、便于使用的地方。
水泥、沥青路面打入长度5cm的水泥钉，并用红油漆以该点为中心绘直径约5cm 的圆圈示之，以便长期保存。
在菜地、旱地等非水泥的地方则使用木桩点，在木桩中心打入长度为3cm的铁钉作为中心标志，木桩的规格为4 cm×4 cm×20cm。
1 ∶500数字化地形图测绘技术设计示例
大气监测控制原理
出版社
理工分社
2.2 标准约定 在本项目中，对涉及的各种要素进行标准化约 定有利于项目的顺利进行。因此，就以下要素进行 标准约定： 1．坐标系统 1）平面坐标系统 平面坐标系统采用1987某市独立坐标系（1954 北京坐标系参考椭球，中央子午线102°，高程抵 偿投影面为1 800米）。 2）高程坐标系统 高程坐标系统采用1985国家高程基准，基本等 高距为0.5 m。
18
大气监测控制原理
出版社
理工分社
2）光电测距导线 光电测距导线技术要求如附表38和附表39所示。 当附合导线长度短于规定长度的1/3时，导线全长的绝对闭合差不应大 于±13 cm。附合导线的边数不能超过12条。 光电测距应满足《城市测量规范》2.4的要求。
19
大气监测控制原理
出版社
理工分社
24
大气监测控制原理
出版社
理工分社
25
大气监测控制原理
出版社
理工分社
四、地形图测绘技术要求 4.1 碎部测量 1．地形图分幅 地形图的分幅采用40 cm×50 cm矩形分幅，图 幅号按图幅西南角坐标计算编号（N1N2），并以 图内显著名称作该图图名。
26
大气监测控制原理
出版社
理工分社
2．地形图的精度 图上地物点相对于邻近图根点的点位中误差不大于 ±0.5 mm（图上），邻近地物点间距中误差不大于±0.4 mm（图上）；高程注记点建筑区相对于邻近图根点的高程 中误差不大于±0.15 m，其他高程注记点相对于邻近 图根点的高程中误差不大于1/2等高距。隐蔽地区可放宽 50%。 3．碎部测量具体要求 用全站仪施测地物、地貌特征点时，测距一次读数， 当经纬仪2C差小于±40″时，水平角可测半测回；每一测 站测完碎部点后应归零检查，归零差应不大于±40″。 测站定向后需用另一已知点进行定向检查。检查精度平面 小于±0.15 m，仪器对中偏差不大于±5 mm，仪器高、觇 标高量到0.01 m。
1_500地形图测量技术设计书模板
XXXXXX1﹕500数字化地形图测量技术设计书批准单位：申报单位：审批意见：总工程师：20xx年xx月xx日主要设计人：20xx年xx月xx日审批人：20xx年xx月xx日目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、地形图测绘九、保证质量主要措施和要求十、成果资料的整理与上交Xxx区1﹕500数字化地形图测量技术设计书为满足XXXXXX需要，为统一技术要求，以保证成果质量，盐城市乾泰工程测量有限公司特编写本技术设计书。
一、测区概况测区位于，周边约29平方公里的范围，交通较为便利。
测区地形以平原地为主，部分地区上有树，测区内耕地大部分为旱地，有部分水稻田。
二、设计及作业依据1．GJJ8—99《城市测量规范》2．GB12898—91《国家三、四等水准测量规范》3．GB/T7929—1995《1：500、1：1000、1：2000地形图图式》4．CJJ73—97《全球定位系统城市测量技术规程》5．GB14912—94《大比例尺地形图机助制图规范》6．GB/T17160—1997《1：500、1：1000、1：2000地形图数字化规范》7．审批后的本技术设计书本设计书未提及的，按GJJ8—99《城市测量规范》；GB/T7929—1995《1：500、1：1000、1：2000地形图图式》为准。
三、已有资料情况1．控制资料①由XX市规划局提供，Ⅱ、Ⅲ等三角点X个（XXX、XXX、.... ...）可作为测区布设首级控制测量平面控制的起算点。
②由XX市规划局提供，Ⅲ等以上水准点可作为首级控制测量高程控制的起算点（XXX、XXX、.... ...）。
③上述成果为1980西安坐标系，1985国家高程基准。
④测区内已有一级导线点、GPS点可利用。
因坐标系不同，需经转换检测符合要求后方可使用。
2．地形图资料由XX市规划局提供的1：10000影像图，标有测区范围及1：500、1：2000地形图测图范围，1：50000地形图可作为工作计划用图。
1：500地形图测量技术设计书
XXXXXX1﹕500数字化地形图测量技术设计书批准单位：申报单位：审批意见：总工程师：20xx年xx月xx日主要设计人：20xx年xx月xx日审批人：20xx年xx月xx日目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、地形图测绘九、保证质量主要措施和要求十、成果资料的整理与上交1Xxx区1﹕500数字化地形图测量技术设计书为满足XXXXXX需要，为统一技术要求，以保证成果质量，盐城市乾泰工程测量有限公司特编写本技术设计书。
一、测区概况测区位于，周边约29平方公里的范围，交通较为便利。
测区地形以平原地为主，部分地区上有树，测区内耕地大部分为旱地，有部分水稻田。
二、设计及作业依据1．GJJ8—99《城市测量规范》2．GB12898—91《国家三、四等水准测量规范》3．GB/T7929—1995《1：500、1：1000、1：2000地形图图式》4．CJJ73—97《全球定位系统城市测量技术规程》5．GB14912—94《大比例尺地形图机助制图规范》6．GB/T17160—1997《1：500、1：1000、1：2000地形图数字化规范》7．审批后的本技术设计书本设计书未提及的，按GJJ8—99《城市测量规范》；GB/T7929—1995《1：500、1：1000、1：2000地形图图式》为准。
三、已有资料情况1．控制资料①由XX市规划局提供，Ⅱ、Ⅲ等三角点X个（XXX、XXX、.... ...）可作为测区布设首级控制测量平面控制的起算点。
②由XX市规划局提供，Ⅲ等以上水准点可作为首级控制测量高程控制的起算点（XXX、XXX、.... ...）。
③上述成果为1980西安坐标系，1985国家高程基准。
2④测区内已有一级导线点、GPS点可利用。
因坐标系不同，需经转换检测符合要求后方可使用。
2．地形图资料由XX市规划局提供的1：10000影像图，标有测区范围及1：500、1：2000地形图测图范围，1：50000地形图可作为工作计划用图。
1_500地形图测绘技术设计方案
目录1 地形图测量概况 (3)1.1 测区范围和工作量 (3)1.1.1 测区范围与分布 (3)1.1.2 需要完成的工作量 (3)1.1.2.1 平面控制测量 (3)1.1.2.2 高程控制测量 (3)1.1.2.3 数字地形图测绘 (3)1.2 项目分阶段实施计划 (3)2 实施技术方法 (4)2.1 已有资料分析应用 (4)2.2 图幅分幅与测量基准 (4)2.2.1 图幅分幅、图幅编号及图名 (4)2.2.2 测量基准 (5)2.3 测量精度与方法 (5)2.4 采用的主要技术 (6)2.4.1 GPS测量技术 (6)2.4.2 数字测绘技术 (6)3 引用、依据技术标准 (6)4 生产硬件、软件配置 (7)4.1 生产硬件投入 (7)4.2 生产软件投入 (7)5 控制测量 (8)5.1 平面控制测量 (8)5.1.1 控制网布设方案 (8)5.1.2 坐标系统选择 (8)5.1.3 基础控制网成果提供 (8)5.1.4 GPS四等网与GPS一级网设计 (8)5.1.5 GPS四等点与GPS一级点选埋 (10)5.1.6 GPS控制网测算 (11)5.1.6.1 GPS控制网外企观测 (11)5.1.6.2 GPS基线向量解算及检核 (11)5.1.6.3 GPS网平差计算 (12)5.2 高程控制测量 (13)5.2.1高程控制网设计 (13)5.2.2 高程基准 (13)5.2.3 四等水准观测 (13)5.2.3.1 四等水准测量的基本技术要求和观测技术要求 (13)5.2.3.2 四等水准测量外企观测 (14)5.2.4 水准网平差计算 (14)5.3 图根控制测量 (15)5.3.1 图根控制点埋设 (15)5.3.2 图根控制点埋设 (15)5.3.3 图根控制点编号 (15)5.3.4 图根控制网观测 (15)5. 3. 5图根控制高程测量 (16)5. 3. 6 图根控制网平差计算 (16)6数字地形图测量 (16)6.1 测绘基本要求 (16)6.2 数字地形图图面表示 (17)6.3 建筑物结构、性质、层次表示 (18)6.4 交通表示 (18)6.5 水系表示 (18)6.6地貌表示 (19)6.7 等高距与高程注记点精度要求 (19)7．质量报称与安全措施 (20)7.1 生产设备保障 (20)7.2 作业技术力量保证 (20)7.3 加强质量检查 (20)7.4 采用先进的数据采集方法 (21)7.5 安全措施 (21)8 提交成果 (22)8.1控制测量成果 (22)8.2地形测量数据 (22)8.3文档成果（须同时提供电子文档）： (23)1 地形图测量概况1.1 测区范围和工作量1.1.1 测区范围与分布根据****的实际情况和规划建设工作的轻重缓急，本期控制测量在****进行1:500地形图测绘的区域进行布测。
1-500地形图测量规范
竭诚为您提供优质文档/双击可除1:500地形图测量规范篇一：1：500地形图测量技术设计书农业管理干部学院济南校区1:500地形图技术设计书20xx年12月22日目录1.任务概述……………………………………………………32.测区概况及已有成果资料情况……………………………33.作业依据……………………………………………………44.平面坐标系统、高程系统和基本等高距…………………55.各等级控制点埋石、密度…………………………………56.基础控制测量………………………………………………67.图根控制测量………………………………………………78.地形图测绘…………………………………………………89.保证质量主要措施和要求.......................................1910.拟投入设备、人员及费用.......................................2111.成果检查验收及资料提交 (22)1任务概述为满足农业管理干部学院济南校区的规划建设的需求，本测量队承担了校区1:500数字化地形图测绘任务。
根据项目要求，项目的具体任务如下：（1）在农业管理干部学院济南校区范围内全野外采集1:500比例尺地形图要素；（2）绘制农业管理干部学院济南校区1:500比例尺地形图。
为规范作业，统一技术要求，确保项目成果质量，依据国家、省和农业管理干部学院基础地理信息采集的技术标准和规范，编写本项目技术设计书，以此作为本项目生产的主要依据。
2测区概况及已有成果资料情况2.1测区概况农业管理干部学院济南校区位花园路北农干院路东，属于平原地形，用地大致呈不规则长方形，南北宽约500米，东西长约不足800米。
整个校园地形比较简单，地势呈南高北低，高程1米至3米，且校内树木茂盛，通视条件良好。
2.2已有成果资料（1）测区内有农业管理干部学院测量的自有导线点若干：（2）农业管理干部学院济南校区google卫星地图复印件一份（3）20xx年济南校区平面cad图一份3作业依据（1）《1：5001：10001：2000外业数字测图技术规程》（gb/14912-20xx）；（2）国家基本比例尺地形图图式《第1部分：1:5001:1000 1:2000地形图图式》（gb/t20257.1－20xx）；（3）《数字测绘产品检查验收规定和质量评定》（gb/t18316－20xx）；（4）《测绘成果质量检查与验收》gb/t24356—20xx;（5）《城市测量规范》cjj8-99；（6）《测绘产品检查验收规定》ch1002-1995；（7）《测绘产品质量评定标准》ch1003-1995；（8）gb14804-93《1：500、1：1000、1：2000地形图要素分类与代码》；（9）gb12898-91《国家三、四等水准测量规范》；（10）《农业管理干部学院济南校区1:500地形图技术设计书》。
1：500数字化地形图测绘项目设计书解析
××市××片区1：500数字化地形图测绘项目技术设计书二○一二年十一月二十八日××市××片区1：500数字化地形图测绘项目技术设计书承担单位（盖章）：设计负责人：审核意见：主要设计人：审核人：二○一二年月日二○一二年月日批准单位（盖章）：审批意见：审批人：二○一二年月日目录1 概述 (4)2 作业区自然地理概况和已有资料情况 (5)3 技术依据 (6)4主要技术指标和规格 (6)5 项目投入及工期计划 (8)6 设计方案 (9)7 缩编1:1000地形图 (26)8地形图数据坐标转换 (28)9质量控制 (29)10 成果上交和归档 (30)11 安全生产 (31)12 进度安排 (31)××市××片区1：500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展，该市原有的地形图已不能满足当前规划设计的要求，因此，××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图，以满足城市规划设计和管理的需要。
1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带，分为二个独立区块，测图具体范围由××市住房和城乡建设局派人实地指定。
任务内容包括1:500数字化地形图测绘，用1980西安坐标系施测，并将1980西安坐标系的地形图转换为1954年北京坐标系，具体包括：（1）测区控制测量；（2）1：500数字化地形图测绘，并将所测绘的1：500数字化图地形图缩编为1：1000地形图（80坐标），面积约6平方公里；（3）将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。
1：500大比例尺地形图新测与更新项目技术设计方案
5设计方案5.1软件和硬件配置规定5.1.1软件设备软件配置见表5.1-1:表5.1-1 重要软件投入情况5.1.2硬件设备使用的仪器设备作业前均应按照规定进行全面检查, 完好率100%。
硬件设备配置见表5.1-2:表5.1-2 重要硬件设备投入情况5.2技术路线项目全采用“内业→外业→内业”作业模式进行施工。
1）数据更新模式1:500比例尺基础地理信息数据更新方法依据地形要素变化率分为新测、修补测。
地物要素变化率参照GB/T 14268-2023附录B中地图格网记录法计算。
地物变化率计算以图幅为单位, 以图上1cm2 格网为1个变化量记录单位（G）, 以公式α格=（m/M）×100%。
公式中α格为地物变化率, m为图幅内地物要素变化的总G数, M为图幅的理论总1cm2格网数（M>m）。
本地物变化率α格>40%时, 进行重测, 图幅内所有地理信息要素进行测绘。
本地物变化率α格<40%时, 进行修测, 对图幅内部分地物要素和相应变化了的地貌进行实测修正。
原数据采用修测或修编更新方法更新超过3次, 要对所有的地理信息要素进行重测。
2）数据变化信息获取方法将2023年DLG数据与2023年0.05米DOM数据进行套合对比配合人工巡查获取整个测区全面的变化信息。
3）数据更新内业立体采集为主, 外业实测为辅进行数据更新。
结合测区的地形地貌及地物特点, 采用航测数字法成图, 平面和高程数据都由航测内业采集。
数据采集先内业判测, 后外业调绘、外业补测, 数据编辑整理, 再数据入库。
5.3图根控制测量5.3.1图根点的布设1）图根平面控制点逐级布设, 每个控制点宜保证有一个以上的通视方向。
2）图根控制点是地形图修测和地形图测量的依据, 图根点在基本控制点基础上加密。
3）图根控制测量采用山东省GPS连续运营参考站（SDCORS）为基础进行布设。
4）图根点的密度以满足地形、地物点及界址点的数据采集为原则, 合理布设并应尽量的均匀分布, 每幅图不少于4个（涉及各等级控制点）, 个别情况至少2个。
测绘项目技术设计书
测绘项目技术设计书西安科技大学高新学院1:500标准数字地形图测绘技术设计书第一章概述1. 1 任务来源2012年西安科技大学高新学院，毕业设计。
1.2 测区范围测区位于长安县黄良镇下北良村，测区包括南北两个校区，形状规则，约一千亩地(以最终成图面积为准)。
1.3 测区概况下北良村地处长安县的南面，沿子午大道可以直达村口，村口向西500米到达学校。
测区道路较发达，交通尚属方便。
测区地形平坦，通视条件良好。
2. 已有资料3. 基本技术要求第二章编制方案的技术依据(1) GB/T 20257.1-2007《1:500,1:1000,1:2000地形图图式》，以下简称《图式》(2) GB 12898-91《国家三、四等水准测量规范》2005《测绘技术设计规定》 (3) CH/T 1004-(4) GB50026-2007《工程测量规范》(5) GB/T 50288-96《工程测量基本术语标准2008《数字测绘成果质量检查与验收》 (6) GB/T 18316-(7) GB 14912-94《大比例尺地形图机助制图规范》(8) GB/T 18315-2001《数字地形图系列和基本要求》(9) GB/T 24356-2009《测绘成果质量检查与验收》(10)《CASS5.1测绘软件用户手册》(11)《全球定位系统(GPS)测量规范》(GB/T 18314-2001) 第三章使用仪器和采用的坐标系统及高程系统3.1 使用中纬5秒级全站仪，中海达双频GPS 接收机进行测绘。
3.2 平面坐标系统:采用1980西安坐标系;3.3 高程系统:1985年国家高程基准;基本等高距:0.5米。
第四章成图方法、比例尺和采用的软件系统4.1成图方法:采用全解析数字化方法成图;4.2测图比例尺:1:500;4.3 采用的软件系统本测区数字化成图采用南方公司的CASS7.0数字化地形地籍成图软件。
软件系统的运行环境:?Windows XP professional操作系统?Autocad软件2005版本。
《校园1：500数字地形图测绘》测量任务书
“1:500校园数字地形图测绘”测量任务书一、项目背景我校近年来加大校园建设，已经对校园内路面，实验楼，大门，食堂都进行了重建。
校园的地形地貌发生了较大变化，为了更新校园内的地形图，我们准备开展校园数字地形图测绘。
二、区域范围和概况测绘范围：武汉电力职业技术学院校园内，各方向到校园围墙为准。
测区概况：校园内建筑密集，大部分主干道目前是水泥路，有破损情况，校园内有部分高差较大。
且校园内设施众多，导致校园道路上或道路附近有众多不同作用的检修井。
三、已有资料说明1、2010年四等GPS网控制成果资料因为校园道路重铺沥青遭到损毁，只留存部分控制点坐标。
2、2012年校园内实训场控制点高程资料，部分控制点坐标四、建设目标1、对施测区进行平面、高程控制测量。
2、根据《大比例尺地形图机助制图规范》进行测区内1：500全野外地形测绘、成图。
测区邻接部分从分界线开始往邻测区多测1米。
五、建设依据1、《城市测量规范》（CJJ8-99）2、《1：500 1：1000 1：2000外业数字测图技术规程》（GB/T 14912—2005）3、《1:500、1:1000、1:2000地形图图式》（GB/T20257.1-2007）；4、项目设计任务书。
六、内容及技术要求1、内容要求1）按照相应技术规程，采用全野外数据采集方法，对校园内道路网进行测绘，完成以上区域的平面控制测量和高程控制测量、地形图测绘。
各测区图形要接边，接边后以矩形图幅成图上交。
2）地形图测绘2.1居民地和垣栅（1）房屋的轮廓应以墙基外角连线为准,对房屋不同层次、不同结构性质、主要房屋和附加房屋之间的关系,都应用分割线区分表示出来。
（2）房屋基脚轮廓线凹凸在图上小于0.4mm,简易房屋小于图上0.6mm时,可适当综合取舍。
（3）居民住房不注结构性质,只注层次。
对房屋楼层高度低于2.2m和该层实际投影面积不足下层楼房面积范围1/2的假楼可不反映。
图上房屋层次注记从2层起注。

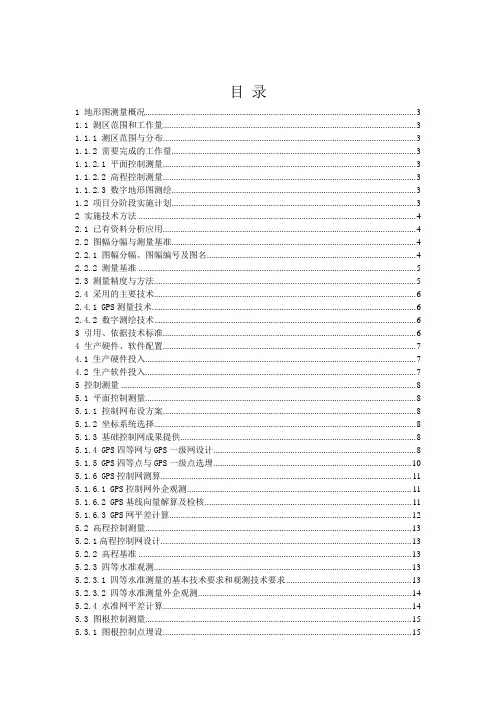

1_500地形图测绘技术设计方案
目录1 地形图测量概况 (3)1.1 测区范围和工作量 (3)1.1.1 测区范围与分布 (3)1.1.2 需要完成的工作量 (3)1.1.2.1 平面控制测量 (3)1.1.2.2 高程控制测量 (3)1.1.2.3 数字地形图测绘 (3)1.2 项目分阶段实施计划 (3)2 实施技术方法 (4)2.1 已有资料分析应用 (4)2.2 图幅分幅与测量基准 (4)2.2.1 图幅分幅、图幅编号及图名 (4)2.2.2 测量基准 (5)2.3 测量精度与方法 (5)2.4 采用的主要技术 (6)2.4.1 GPS测量技术 (6)2.4.2 数字测绘技术 (6)3 引用、依据技术标准 (6)4 生产硬件、软件配置 (7)4.1 生产硬件投入 (7)4.2 生产软件投入 (7)5 控制测量 (8)5.1 平面控制测量 (8)5.1.1 控制网布设方案 (8)5.1.2 坐标系统选择 (8)5.1.3 基础控制网成果提供 (8)5.1.4 GPS四等网与GPS一级网设计 (8)5.1.5 GPS四等点与GPS一级点选埋 (10)5.1.6 GPS控制网测算 (11)5.1.6.1 GPS控制网外企观测 (11)5.1.6.2 GPS基线向量解算及检核 (11)5.1.6.3 GPS网平差计算 (12)5.2 高程控制测量 (13)5.2.1高程控制网设计 (13)5.2.2 高程基准 (13)5.2.3 四等水准观测 (13)5.2.3.1 四等水准测量的基本技术要求和观测技术要求 (13)5.2.3.2 四等水准测量外企观测 (14)5.2.4 水准网平差计算 (14)5.3 图根控制测量 (15)5.3.1 图根控制点埋设 (15)5.3.2 图根控制点埋设 (15)5.3.3 图根控制点编号 (15)5.3.4 图根控制网观测 (15)5. 3. 5图根控制高程测量 (16)5. 3. 6 图根控制网平差计算 (16)6数字地形图测量 (16)6.1 测绘基本要求 (16)6.2 数字地形图图面表示 (17)6.3 建筑物结构、性质、层次表示 (18)6.4 交通表示 (18)6.5 水系表示 (18)6.6地貌表示 (19)6.7 等高距与高程注记点精度要求 (19)7．质量报称与安全措施 (20)7.1 生产设备保障 (20)7.2 作业技术力量保证 (20)7.3 加强质量检查 (20)7.4 采用先进的数据采集方法 (21)7.5 安全措施 (21)8 提交成果 (22)8.1控制测量成果 (22)8.2地形测量数据 (22)8.3文档成果（须同时提供电子文档）： (23)1 地形图测量概况1.1 测区范围和工作量1.1.1 测区范围与分布根据****的实际情况和规划建设工作的轻重缓急，本期控制测量在****进行1:500地形图测绘的区域进行布测。
