2020-2021全国中考物理欧姆定律的综合中考真题汇总含答案解析
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。
A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。
故选C。
【点睛】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。
3．如图电路,电源两端电压为4.5V且保持不变．电阻R1为10Ω,滑动变阻器R2的铭牌上标有“20Ω 1A”的字样,电流表的量程为0~0.6A,两个电压表的量程均为0~3V,在保证电路安全的条件下,下列说法中正确的是（）A．定值电阻R1的最大功率为3.6WB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小功率为0.45WD．滑动变阻器R2的阻值取值范围为0Ω~20Ω【答案】C【解析】【详解】A．从图中可以看到，这是一个串联电路，电阻R1和滑动变阻器R2串联在一起，电压表V1测的是电阻R1两端的电压，电压表V2测的是滑动变阻器R2接入电路中电阻两端电压，要求定值电阻R1的最大功率，那么需要定值电阻R1两端的电压最大，由题意可知，当R1两端的电压是3V时，电压表V1的量程没有超出，流过R1的电流为1113V==0.3A10ΩUIR此电流大小没有超过电流表的量程，也没有超过滑动变阻器R2的最大电流，那么滑动变阻器R2两端的电压为21 4.5V 3V 1.5V U U U =-=-=这个电压大小也没有超过电压表V 2的量程，所以当R 1两端的电压是3V 时能够保证电路安全，此时定值电阻R 1的最大功率为()221113V 0.9W 10ΩU P R === A 错误；B ．当电流表的示数最小时，电路中电阻最大，滑动变阻器R 2接入电路中电阻最大，即220ΩR =，电路中的电流大小为12 4.5V 0.15A 10Ω20ΩU I R R ===++ 这个电流大小没有超过滑动变阻器R 2的最大电流，也没有超过电流表的量程，此时R 1两端的电压是1R 10.15A 10Ω 1.5V U IR ==⨯=R 2两端电压为21R R - 4.5V -1.5V 3V U U U ===这也没有超过两电压表的量程，所以电路中的电流最小可以为0.15A ；当电流表的示数最大时，假设0.45A I =，此时R 1两端的电压是1R 10.45A 10Ω 4.5V U IR ==⨯=这个电压大小超过了电压表的量程，所以0.45A I ≠，所以电流表A 的示数变化范围不为0.15A~0.45A ，B 错误；CD ．当滑动变阻器R 2的电阻最小时，此时电路中电流最大，R 1两端的电压最大，只能是3V ，由上述可知0.3A I =，R 2两端的电压为2R 1.5V U =，R 2的最小值为2R 2 1.5V 5Ω0.3AU R I === 由上述可知，滑动变阻器R 2的电阻可取20Ω，这也是R 2的最大值，所以滑动变阻器R 2的阻值取值范围为5Ω~20Ω；设电路中的电流为I ，由题意可知道滑动变阻器的功率为()()2222222221212121212-4-4U U U P I R R R R R R R R R R R R R ⎛⎫==⋅=⋅= ⎪++⎝⎭+ 要使电功率P 最小，那么()2122-R R R 要最大，当R 2是5Ω或者20Ω时，()2122-R R R 最大，滑动变阻器的电功率最小，大小为0.45W P =，可知，C 正确、D 错误。
4．如图所示的电路中,电源电压保持不变,当S 1、S 2、S 3都闭合，滑动变阻器的滑片移到a 端时，R 1的功率为P 1，电流表A 1和A 2的示数之比为3:4；若再断开S 2，则电流表A 1和A 2的示数之比为1:2，当S1和S3断开，S2闭合,滑动变阻器的滑片移到b端时，电压表的示数为3V，R1的功率为P1′，已知R1=6Ω，P1:P1′=16:1，下列判断错误的是（）A．电源电压为9VB．R2的阻值为3ΩC．R2和R3的阻值相等D．R4的最大阻值为12Ω【答案】A【解析】【分析】【详解】BC．当S1、S2、S3都闭合，滑动变阻器的滑片移到a端时，等效电路图如图1所示；若再断开S2，等效电路图如图2所示；当S1和S3断开，S2闭合，滑动变阻器的滑片移到b端时，等效电路图如图3所示：图2中，因并联电路中各支路两端的电压相等，且电流表A1和A2的示数之比为3：4，即1312II=所以由UIR=得31131321UIR IUR II===则31116Ω3Ω22R R==⨯=图1中，因并联电路中干路电流等于各支路电流之和，所以A11212A22321324I I I I I I I I I I ++===++ 整理可得1212I I = 则11221221UR I I U R I I === 即21116Ω3Ω22R R ==⨯= 故BC 正确，不符合题意；D ．图1和图3中，R 1的功率之比 2211112211161P I R I P I R I '=== 解得141I I = 因电压一定时，电流与电压成正比，所以12341141R R R R I I R +++== 即46Ω+3Ω+3Ω+46Ω1R =解得412ΩR =故D 正确，D 不符合题意；A ．图3中的电流443V =0.25A 12ΩU I R == 电源的电压 12340.25A 6Ω+3Ω+3Ω+12Ω=6V U I R R R R =+++=⨯（）（）故A 错误，A 符合题意。
故选A 。
5．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住了射向 R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每时刻的电压。
若己知电源电压为12V，某时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（）A．AB两端电压为6V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1两端的电压是R2两端电压的3倍D．绳子挡住了射向R1的红外线时，R1两端的电压是R2两端电压的5倍【答案】D【解析】【详解】A．由甲图电路知，R1与R2串联，AB间电压为R2两端电压。
由题知，当射向R1的激光被挡时，R1阻值变大，根据串联电路的分压原理知，R1分得电压增大，R2分得电压减小，由图象知，此时U2＝U AB＝2V，因为R1的电阻变大，自动计数器会计数一次，即AB间电压为2V计数一次，故A错误；B．由串联电路的分压原理有：121222U U U RU U R-==，即：1212V2V2VRR-=，所以：R1＝5R2，故B错误；C．当射向R1的激光没有被挡时，R1阻值变小，R1分得电压减小，R2分得电压增大，由图象知，此时，2AB6VU U''==由串联电路的分压原理有：121222U U U RU U R'''''-==，即：121266RV VV R-=，所以：R1'＝R2，故C错误；D．由C知R1'＝R2且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，故D正确。
6．小梦将定值电阻R1与滑动变阻器R2接入电源电压不变的电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V1和V2示数变化量分别为ΔI、ΔU1、ΔU2．下列说法正确的是A．V1示数不变，V2示数变大B．V1示数变小，V1示数和电流表示数之比变小C．V2示数变大，ΔU1＞ΔU2D．电流表示数变小，1UI∆∆不变【答案】D【解析】【分析】【详解】由图知：定值电阻和滑动变阻器串联，电压表V1测量定值电阻两端电压，电压表V2测量滑动变阻器两端电压，电流表测量电路电流。
A．在串联电路中，电阻具有分压作用。
滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V2示数增大，而电源电压一定，所以电压表V1示数减小．此选项错误；B．由A知，电压表V1示数减小，但定值电阻阻值一定，所以V1示数和电流表示数之比即定值电阻阻值不变。
此选项错误；C．由A知，电压表V2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，ΔU1＝ΔU2。
此选项错误；D．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。
滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R1，而R1是定值电阻，所以不变。
此选项正确。
故选D。
7．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（）A．电源电压为12VB．两灯都正常发光时电流表的示数为3AC．整个电路的最小功率2.25WD．整个电路的最大功率9W【答案】D【解析】【分析】(1)当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
2020-2021中考物理 欧姆定律问题 综合题含答案解析
一、初中物理欧姆定律问题1．如图是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻．当开关S 、S 1闭合，开关S 2断开时，电流表示数为I 1；当开关S 、S 2闭合，开关S 1断开时，电流表示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x ＝212II I -R 0B ．R x ＝201I R IC ．R x ＝2012I R I I -D ．R x ＝121I I I -R 0【答案】C 【解析】 【分析】 【详解】由电路图可知，当开关S 、S 1闭合，开关S 2断开时，R 0与R x 并联，电流表测干路的电流，记为I 1，当开关S 、S 2闭合，开关S 1断开时，R 0与R x 并联，电流表测R 0支路电流，示数为I 2，因并联电路中干路电流等于各支路电流之和，所以，通过R x 的电流：I x ＝I 1-I 2，因并联电路中各支路两端的电压相等，电源的电压：U ＝I 2R 0，，则R x 的阻值：R x ＝2012I R I I - 故选C 。
2．如图电路，电源电压不变，闭合S ，当滑片P 从a 端向b 端滑动时（ ）A ．电压表V 1示数与电流表A 示数比值不变B ．电流表A 示数变大，电压表V 2不变C ．电压表V 1示数与电流表A 示数的乘积增大D ．电压表V 2示数与电流表A 示数的乘积不变 【答案】AC 【解析】 【分析】 【详解】A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表A 测电路中的电流，电压表V 1示数与电流表A 示数比值为定值电阻R 1的阻值，所以其比值不变，故A 正确；B ．当滑动变阻器的滑片P 从a 端向b 端滑动时，R 2接入电路中的电阻变小，所以分得的电压变小，即V 2示数变小；电路中的总电阻变小，所以电路中的电流变大，即A 示数变大，故B 错误；C ．当滑动变阻器的滑片P 从a 端向b 端滑动时，R 2接入电路中的电阻变小，V 2示数变小，所以V 1示数变大，电流表A 的示数也变大，所以电压表V 1示数与电流表A 示数的乘积增大，故C 正确；D ．电压表V 2示数与电流表A 示数的乘积为滑动变阻器R 2的功率22222221112211222()()42U U U P I R R R R R R R R R R R R ====+-+++ 由上式可知，R 2的电功率随着R 2阻值的变化而变化，当R 2与R 1阻值相等时，R 2功率最大，故D 错误。

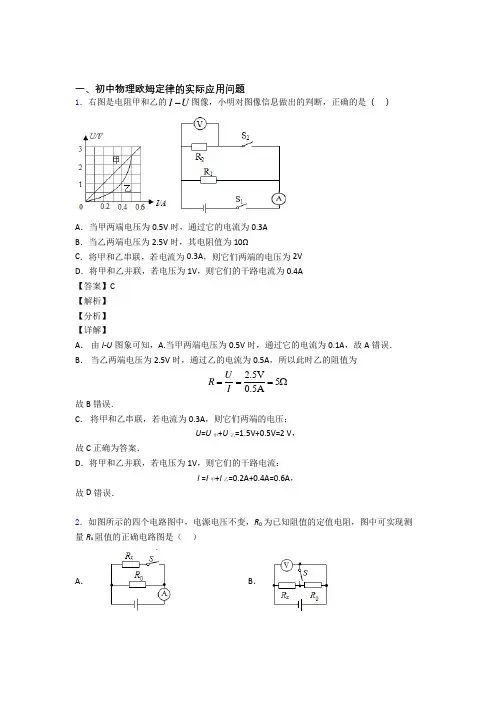

2020-2021中考物理欧姆定律综合题及答案解析
一、初中物理欧姆定律的实际应用问题1．右图是电阻甲和乙的I U -图像，小明对图像信息做出的判断，正确的是 （ ）A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V 时，其电阻值为10ΩC ．将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD ．将甲和乙并联，若电压为1V ，则它们的干路电流为0.4A【答案】C【解析】【分析】【详解】A ． 由I -U 图象可知，A.当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误．B ． 当乙两端电压为2.5V 时，通过乙的电流为0.5A ，所以此时乙的阻值为 2.5V 50.5AU R I ===Ω 故B 错误． C ． 将甲和乙串联，若电流为0.3A ，则它们两端的电压：U =U 甲+U 乙=1.5V+0.5V=2 V ，故C 正确为答案．D ．将甲和乙并联，若电压为1V ，则它们的干路电流：I =I 甲+I 乙=0.2A+0.4A=0.6A ，故D 错误．2．如图所示的四个电路图中，电源电压不变，R 0为已知阻值的定值电阻，图中可实现测量R x 阻值的正确电路图是（ ）A ．B ．C ．D ．【答案】ACD【解析】【分析】【详解】A ．由电路图可知，当S 断开时，电路为R 0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S 闭合时R 0、R x 并联，电流表测干路电流，因通过R 0的电流不变，根据并联电路的电流特点可求通过R x 的电流，再根据并联电路的电压特点和欧姆定律即可求出R x 的阻值，故A 正确；B ．由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接的得出R x 两端的电压，故此电路图不能测出R x 的阻值，故B 不正确；C ．开关S 闭合时，电压表测量电源电压；开关S 断开时，电压表测量R x 两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据0U I R=求出通过定值电阻的电流，根据串联电路电流处处相等，通过R x 电流等于通过定值电阻电流，即0x I I =，根据x x xU R I =求出R x 的阻值，故C 正确； D ．由电路图可知，当开关S 闭合时，电路为R x 的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压1x U I R =⨯当开关S 断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电源电压()20x U I R R =⨯+由于()120x x I R I R R ⨯=⨯+求出R x 的阻值，故D 正确。

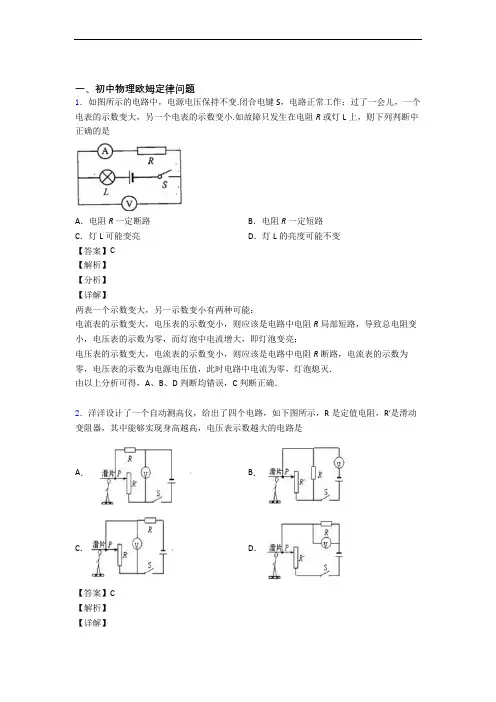

2020-2021全国中考物理欧姆定律的综合中考模拟和真题汇总附详细答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为RR2.0V4Ω0.5AURI===这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A；由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V，电路中的电流大小为LLL1.5V0.3A5ΩUI IR====这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为RR3V10Ω0.3AURI===这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A，综上所述，电路中电流变化的范图是0.3A～0.5A，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B错误；C．当灯泡的功率最小时，电路中的电流大小最小，即L0.3AI=，灯泡的最小功率是()22L L L0.3A5Ω0.45WP I R==⨯=C正确；D．该电路的电流最大时，根据P UI=，电路中的功率最大，大小为4.5V0.5A 2.25WP UI==⨯=D错误。
2020-2021中考物理 欧姆定律的计算综合试题含答案
一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。
闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。
在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ）A ．R 1的阻值为5ΩB ．电源的电压为11VC ．整个电路的最大电功率是11WD ．整个电路的最小电功率是4.4W【答案】C【解析】【分析】【详解】 A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ，I ″=0.4A+0.4A=0.8A ，由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，''L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压：U = 'L U +I ′R 1+'2U =1V+0.4A ×R 1+8V ，U = ''L U +I ″R 1+ ''2U =3V+0.8A ×R 1+4V ，因电源的电压不变，所以，1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ，解得：R 1=5Ω，故A 正确，不符合题意；B ．电源的电压：'L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ，故B 正确，不符合题意；C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则：P 大=UI 大=11V ×3A=33W ，故C 错误，符合题意；D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压：U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 111V= U L 小+ I 小×25Ω，由图象可知，当I 小=0.4A ，U L 小=1V 符合，则电路的最小电功率：P 小=UI 小=11V ×0.4A=4.4W ，故D 正确，不符合题意。
2020-2021全国中考物理欧姆定律中考真题汇总及答案
一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压不变，L 1、L 2两个灯泡的规格相同。
闭合开关S ，当滑动变阻器的滑片P 都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）A ．L 1逐渐变亮B ．L 1先变亮再逐渐变暗C ．L 2逐渐变暗D ．L 2逐渐变亮【答案】D【解析】【分析】【详解】 左图为串联电路，滑动变阻器的滑片P 从中点向右滑动，阻值变大，电流变小，L 1变暗。
右图中定值电阻和滑动变阻器串联，当滑动变阻器的滑片P 从中点向右滑动，滑动变阻器分得的电压变大，因为灯泡L 2和滑动变阻器并联，故L 2两端电压也变大，根据公式2U P R=知，灯泡实际功率变大，亮度也变亮。
故选D 。
2．如图所示，电源电压不变，a 、b 为电流表或电压表，滑片P 在滑动变阻器R 3的中点，电路在工作时均安全。
只闭合S 1时，a 、b 均有示数；先闭合S 1，再闭合S 2，b 示数有变化。
下列判断正确的是（ ）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A．若a是电流表，当S1闭合后，电源短路，所以a是电压表，故A正确；B．只闭合S1，电路为串联电路，三电阻串联，再闭合S2，R1被短路，如果b是电流表，因为R1和R2一直被短路，电路总电阻不变，b的读数不变。
如果b是电压表，R1被短路后，电压表测量的阻值变小，分得电压变小，读数变小，由题意可得，b示数有变化，所以b是电压表，示数一定变小，故B错误；C．只闭合S1，电路为串联电路，a测量R2和滑动变阻器两端电压，b测R1和R2两端电压，滑片P向右滑动，阻值变小，则()()12b12a22=P PI R RU R RU I R R R R∆+∆+=∆∆++分子不变，分母变小，所以∆U b：∆U a越来越大，所以b示数的变化量大于a示数的变化量，故C正确；D．若将b换成另一种电表，即换成电流表，则R1和R2均被短路，a测量滑动变阻器两端电压，b测通过滑动变阻器的电流，所以ab的比值为滑动变阻器的阻值，故D错误。
2020-2021全国中考物理欧姆定律的计算问题的综合中考真题分类汇总含详细答案
一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。
则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。
2．如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1；把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2；把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3；把端点B、C接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表的示数为I4。
己知：R1=R3=12Ω，U1=8V，U1∶U3=4∶3，I3：I4=3∶5。
下列说法正确的是（）A．电源电压为30VB．把端点B、C接同一电源两端，闭合开关S1、S2，总电阻R=2.4ΩC．定值电阻R2=3ΩD．把端点B、C接同一电源两端，只闭合开关S1，总功率P=300W【答案】BC【解析】【分析】【详解】AC．把端点A、B接在电源两端，只闭合开关S1，电阻R1与R2串联，电压表测量R2两端电压，U1∶U3=4∶3，则U=I1(R1+R2)U1=I1R2=8VU3=6V把端点A、D接在电源两端，只闭合开关S1，电阻R2与R4串联，电压表测量R2两端电压，则U=I3(R1+R2+R4)U3=I3R2=6V可得I1：I3=4：3把端点B、C接同一电源两端，只闭合开关S2，电路中只有电阻R3，电压表测量R3两端电压，为电源电压，则U4=I4R3=U即I1(R1+R2)=I3(R1+R2+R4)=I4R3将R1=R3=12Ω，I3：I4=3∶5代入可得R2=3Ω，R4=5Ω代回上述各式得I3=2A，U=40V故A错误、C正确；B．把端点B、C接同一电源两端，闭合开关S1、S2，电阻R2与R3并联，可得总电阻为23233Ω12Ω2.4Ω3Ω12ΩR R RR R ⨯===++故B正确；D．把端点B、C接同一电源两端，只闭合开关S1，电路中只有电阻R2，可得总功率为2 240V40V533.3W 3ΩU PR ⨯===故D错误。
2020-2021全国中考物理欧姆定律的计算问题的综合中考真题汇总附答案解析
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：13【答案】C【解析】【分析】【详解】开关S断开时电路为R1的简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1的电流不变，改变的电流是通过R2的电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流：120.8A-0.5A=0.3AI I I==-，∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得：1122120.5A50.3A3 UR I IUR II====。
故选C。
2．如图甲所示的电路中，电源电压为12V保持不变，R2是定值电阻。
闭合开关S，将滑动变阻器R1的滑片从最左端向右滑动直到小灯泡L正常发光。
图乙是这一过程中两电压表与电流表示数变化关系的图像。
下列说法正确的是（）A．定值电阻R2的阻值是20ΩB．小灯泡的额定功率为1.8WC．小灯泡正常发光时，R1的阻值为5ΩD．滑动变阻器R1的最大阻值为35Ω【答案】BCD【解析】【分析】由电路图可知，滑动变阻器R1、R2和灯泡L串联在电路中，电压表V1测量滑动变阻器R1和R2两端的总电压，电压表V2测量R2两端的电压，电流表测量电路中的电流。
当滑片P 从最左端向右滑动时，滑动变阻器连入的电阻变小，从而使电路中的总电阻变小，根据I＝UR可知，电路中的电流变大；由U＝IR可知，灯泡L和R2两端的电压变大，因串联电路中总电压等于各分电压之和，R1和R2两端的总电压变小，由此可知：图像中上半部分为电压表V1示数变化图线，下半部分为电压表V2示数变化图线；A．由图像可知，当灯泡L正常发光时电路中的电流最大，为0.3A，此时电压表V1的示数为滑动变阻器R1和R2两端的总电压U V1＝6V，电压表V2的示数为R2两端的电压U2＝4.5V，根据I＝UR可得R2＝2UI最大＝4.5V0.3A＝15Ω故A错误；B．因串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时灯泡两端的电压U L＝U﹣U V1＝12V﹣6V＝6V所以P额＝P L＝U L I最大＝6V×0.3A＝1.8W故B正确；C．因串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时R1两端的电压U1＝U V1﹣U2＝6V﹣4.5V＝1.5V根据I＝UR可得R1＝1UI最大＝1.5V0.3A＝5Ω故C正确；D．当滑片P在最左端时，滑动变阻器连入的电阻最大，则电路中的电流最小；由图像可知，电路中最小电流值为I最小＝0.2A，此时电压表V1的示数U V1′＝10V，根据I＝UR可得此时R2两端的电压U2′＝I最小R2＝0.2A×15Ω＝3V因串联电路中总电压等于各分电压之和，所以，此时R1两端的电压U1′＝U V1′﹣U2′＝10V﹣3V＝7V根据I＝UR可得R1最大＝'1UI最小＝7V0.2A＝35Ω故D正确。
2020-2021全国中考物理欧姆定律的计算问题的综合中考真题汇总及答案解析
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压恒为6V ，电流表的量程为“0~0.6A ”，电压表的量程为“0~3V ”。
灯泡上标有“2.5V 1.25W ”（不考虑灯丝电阻变化），滑动变阻器R 的规格为“15Ω 1A ”。
闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）A ．电压表的示数为2.5V 时电流表的示数为0.6AB ．滑动变阻器接入电路的最小阻值为5ΩC ．灯泡消耗的最小电功率为0.45WD ．电路消耗的最大电功率为2W【答案】C【解析】【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A ．电压表的示数为2.5V 时灯泡正常发光，根据P UI =可得，灯的额定电流：L L L 1.25W 0.5A 2.5VP I U ===额额额 因串联电路中各处的电流相等，且电流表的量程为0~0.6A ，所以，电路中的最大电流（即电流表的最大示数）为max L 0.5A I I ==额A 错误；B ．由U I R=可得，灯泡的电阻： L L L 2.5V 5Ω0.5AU R I ===额额 电流最大时，电路中的总电阻： max 6V 12Ω0.5AU R I === 因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：L -12Ω-5Ω7ΩR R R ===滑B 错误；C ．当滑动变阻器接入电路中的电阻最大时，电路中电流最小，灯泡的功率最小，则电路中的最小电流：min L max 6V0.3A 5Ω15U I R R ===++Ω滑 灯泡的最小功率： ()()22Lmin min L 0.3A 5Ω0.45W P I R ==⨯=C 正确；D ．该电路的最大功率：max max 6V 0.5A 3W P UI ==⨯=D 错误。
2．如图甲是某生产流水线上的产品输送及计数装置示意图。
其中S 为激光源，1R 为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），2R 为定值电阻，a 、b 间接电压表，电压表示数如下，水平传送带匀速前进，每当传送带上的产品通过S 与1R 之间时，射向光敏电阻的光线会被产品挡住。
2020-2021全国中考物理欧姆定律的综合中考真题汇总含详细答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC ．灯与R 串联，电压表测L 的电压，电流表测电路的电流，滑动变阻器的滑片P 向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI =，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC 错误；B ．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B 错误；D ．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D 正确。
故选D 。
3．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B 【解析】 【分析】 【详解】当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。
2020-2021中考物理 欧姆定律的计算 综合题及答案解析
一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由U I R=可得，电源的电压 1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V =20Ω0.2AU R I == 故D 错误； 因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误；电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
