人教版 高二物理 选修3-1 第三章 磁场 知识点学案(含答案)
磁场复习学案姓名班级主题内容要求考点磁场及描述1．电流的磁场Ⅰ2．磁感应强度，磁感线，地磁场Ⅱ3．磁性材料，分子电流假说Ⅰ磁场对电流的作用力4．磁场对通电直导线的作用，安培力，左手定则Ⅱ5．磁电式电表原理Ⅰ磁场对运动电荷的作用力6．磁场对运动电荷的作用，洛伦兹力，带电粒子在匀强磁场中的运动Ⅱ7．质谱仪，回旋加速器Ⅰ重点本章的重点是：描述磁场特性的基本物理量——磁感应强度，表达磁场对电流和运动电荷作用规律的基本公式和基本定则——安培力公式、洛伦兹力公式和左手定则．难点本章的难点是：磁感应强度的定义、洛伦兹力公式的导出、带电粒子在匀强磁场中的运动以及带电粒子在复合场中运动问题的分析方法等等，是教学中的难点，在教学中要十分注意讨论问题的逻辑和思想方法．热点纵观近几年高考，涉及本章知识点的题目年年都有，考查次数最多的是与洛伦兹力有关的带电粒子在匀强磁场或复合场中的运动，其次是与安培力有关的通电导体在磁场中的加速或平衡问题．一、磁现象天然磁石和人造磁铁都叫做永磁体，它们能吸引铁质物体的性质-叫磁性．如磁铁能吸引铁屑、铁钉等物质．磁体的各部分磁性强弱不同，磁性最强的区域叫磁极．能够自由转动的磁体，静止时指南的磁极叫做南极(S极)，指北的磁极叫做北极(N极)．自然界中的磁体总存在着两个磁极，同名磁极相互排斥，异名磁极相互吸引．二、电流的磁效应丹麦物理学家奥斯特的贡献是发现了电流的磁效应．著名的奥斯特实验是把导线沿南北方向放置在指南的磁针上方，通电时磁针转动．三、磁场磁体与磁体之间、磁体与通电导线之间，以及通电导体与通电导体之间的相互作用是通过磁场发生的．磁体的周围、电流的周围存在磁场．四、地球的磁场地球的地理两极与地磁两极并不重合，因此，磁针并非准确地指向南北，其间有一个夹角，这就是地磁偏角，简称磁偏角．一、磁感应强度的意义描述磁场强弱和方向的物理量，是矢量．二、磁感应强度的方向1．磁感应强度的定义：描述磁场强弱的物理量．2．磁感应强度的方向：小磁针静止时N 所指的方向规定为该点的磁感应强度方向，简称为磁场方向．3．磁感应强度是矢量．三、磁感应强度的大小1．电流元：在物理学中，把很短一段通电导线中的电流I与导线长度L的乘积IL叫做电流元．2．定义：在磁场中垂直于磁场方向的通电直导线所受的磁场力F跟电流I和导线长度L的乘积IL的比值叫做通电导线所在处的磁感应强度，用B来表示．3．定义式：B＝F IL．单位：特斯拉，简称特，符号是T ．1 T＝1N A·m．一、磁感线1．在磁场中画出的一些曲线，曲线上每一点的切线都跟这点的磁感应强度的方向一致．2．在磁体的两极附近，磁场较强，磁感线较密．二、几种常见的磁场1．直线电流的磁场(1)磁感线是围绕电流的一圈圈的外疏内密的同心圆．(2)判断方法：磁感线的方向可以用安培定制（右手螺旋定则）确定．(3)安培定则：右手握住导线，让伸直的拇指所指的方向与电流的方向一致，弯曲四指所指的方向就是磁感线环绕的方向．2．环形电流和通电螺线管的磁场环形电流安培定则的用法：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向．三、安培分子电流假说1．内容：在原子、分子等物质微粒内部，存在着一种环形电流——分子电流，分子电流使每个物质微粒都成为微小的 磁体，它的两侧相当于两个 磁极 ．如图甲所示．2．对有关磁现象的解释(1)磁化：软铁棒未被磁化前，内部分子电流取向 杂乱无章 ，磁场相互抵消，对外界不显磁性，在外界磁铁的磁化下，内部各分子电流 取向一致 ，形成磁极．如图乙所示．(2)失磁：由于激烈的分子热运动或机械运动使分子电流取向变得 杂乱无章 的结果． 四、匀强磁场1．定义：磁感应强度的 大小 、 方向 处处相同的磁场． 2．磁感线特点：匀强磁场的磁感线是一些 间隔相同的平行 直线． 五、磁通量1．定义：设在磁感应强度为B 的匀强磁场中，有一个与磁场方向垂直的平面，面积为S ，则B 与S 的乘积叫做穿过这个面积的 磁通量 ，简称磁通．用字母Φ表示磁通量． 2．定义式： Φ＝BS3．单位： 韦伯 ，简称韦 ，符号Wb ,1 Wb ＝1 T·m 2 ．比较项目磁感线电场线相 似 点意义形象地描述磁场方向和相对强弱而假想的线 形象地描述电场方向和相对强弱而假想的线方向线上各点的切线方向即该点的磁场方向，是磁针N 极受力方向 线上各点的切线方向即该点的电场方向，是正电荷受电场力的方向疏密 表示磁场强弱表示电场强弱特点在空间不相交、不中断 在空间不相交不中断不同点 是闭合曲线静电场中，电场线始于正电荷或无穷远处，止于负电荷或无穷远处，是不闭合的曲线一、安培力的方向1．安培力：磁场对 通电导线 的作用力． 2．方向——遵守左手定则二、几种常见的磁场的分布特点及安培定则 1．常见永磁体的磁场(如图)3．安培力的方向特点：F⊥B，F⊥I，即F垂直于__B和I 决定的平面．安培力大小的计算1．当B与I垂直时，F＝BIL．2．当B与I在同一直线上时，F＝0．电场力安培力研究对象点电荷电流元受力特点正电荷受力方向与电场方向相同，负电荷相反安培力方向与磁场方向和电流方向都垂直判断方法结合电场线方向和电荷正、负判断用左手定则判断一、洛伦兹力1．概念：运动电荷在磁场中受到的力．2．洛伦兹力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向正电荷运动的方向，这时拇指所指的方向就是运动的正电荷在磁场中所受洛伦兹力的方向．(2)负电荷受力方向与正电荷受力方向相反．3．洛伦兹力的大小一般公式：F＝qvB sinθ，其中θ是带电粒子的运动方向与磁场方向的夹角．①当θ＝90°时，即v的方向与B的方向垂直时，F＝qvB，洛伦兹力最大．②当θ＝0°，即v的方向与B的方向平行时，F＝0，洛伦兹力最小．．洛伦兹力的作用效果特点由于洛伦兹力总是垂直于电荷运动方向，因此洛伦兹力总是不做功．它只能改变运动电荷的速度(即动量)的方向，不能改变运动电荷的速度(或动能)的大小电场力洛伦兹力作用对象静止或运动的电荷运动的电荷力的大小F电＝qE，与v无关F洛＝qvB sinα，与v有关，当B与v平行时，F洛＝0力的方向平行于电场方向同时垂直于速度方向和磁场方向对运动电荷的作用效果改变速度大小、方向，对运动电荷做功(除非初、末状态位于同一等势面)只改变运动电荷的速度方向，对运动电荷不做功一、带电粒子在匀强磁场中的运动1．实验探究(1)不加磁场时，电子束的径迹是一条直线(1)洛伦兹力不改变带电粒子速度的大小，或者说洛伦兹力对带电粒子不做功．(2)沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做圆周运动．洛伦兹力方向总与速度方向垂直，正好起到了提供向心力的作用．一、速度选择器如图所示，粒子所受的电场力FE＝qE，所受的洛伦兹力FB＝qvB，则由匀速运动的条件FE＝FB可得，v＝E/B，即满足比值的粒子都沿直线通过，与粒子的正负无关．除此之外，还应注意以下两点：1．若v＞EB或v＜EB，粒子都将偏离直线运动．粒子若从右侧射入，则不可能匀速通过电磁场，这说明速度选择器不仅对粒子速度的大小有选择，而且对速度的方向也有选择．2．要想使F E与F B始终相反，应将v、B、E三者中任意两个量的方向同时改变，但不能同时改变三个或者任一个方向，否则将破坏速度选择功能．2．加速：带电粒子进入质谱仪的加速电场，由动能定理得：qU ＝12m v2．①二、质谱仪1．原理图：如图所示：3．偏转：带电粒子进入质谱仪的偏转磁场做匀速圆周运动，洛伦兹力提供向心力：Bqv ＝mv2r．②4．半径与质量关系：由①②两式可以求出粒子的半径r、质量m、比荷qm等．其中由r＝1B2mU质量变化．1．构造图：如图所示．回旋加速器的核心部件是两个 D 型盒 ．2．周期：高频交流电的周期与带电粒子在D 形盒中的运动周期 相同．粒子每经过一次加速，其轨道半径就大一些，粒子绕圆周运动的周期 不变 ． 3．最大动能：由qvB ＝mv 2r 和E K ＝12mv 2得E K ＝q 2B 2r 22m ，当r ＝R 时，有最大动能E km ＝q 2B 2R 22m (R 为D 形盒的半径)，即粒子在回旋加速器中获得的最大动能与q 、m 、B 、R 有关，与加速电压无关．(1)磁场的作用带电粒子以某一速度垂直磁场方向进入匀强磁场后，在洛伦兹力作用下做匀速圆周运动，周期T ＝2πmqB ，由此看出其周期与速率、半径均无关，带电粒子每次进入金属盒都运动相等的时间(半个周期)后平行电场方向进入电场，(2)电场的作用回旋加速器两个半圆形金属盒之间的缝隙区域存在周期性变化的并且垂直于两金属盒正对截面的匀强电场，带电粒子经过该区域时被加速． (3)交变电压的周期为保证带电粒子每次经过缝隙时都被加速，使之能量不断提高，需在缝隙两侧加上跟带电粒子在半圆形金属盒中运动周期相同的交变电压． 三、磁流体发电机如图是磁流体发电机，其原理是：等离子体喷入磁场B ，正、负离子在洛伦兹力作用下发生上下偏转而聚集到A 、B 板上，产生电势差．设板间距离为l ，当等离子体以速度v 匀速通过A 、B 板间时，A 、B 板上聚集的电荷最多，板间电势差最大，即为电源电动势．此时离子受力平衡：E 场q ＝Bqv ，即E 场＝Bv ，故电源电动势E ＝E 场l ＝Blv ．三、电磁流量计如图所示，一圆形导管直径为d ，用非磁性材料制成，其中可以导电的液体向左流动，导电流体中的自由电荷(正负离子)在洛伦兹力作用下横向偏转，a 、b 间出现电势差，当自由电荷所受电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，由Bqv ＝U d q ，可得v ＝U Bd ，流量Q ＝Sv ＝πd 24·U Bd ＝πdU4B．、霍尔效应如图所示，厚度为h ，宽度为d 的导体板放在垂直于它的磁感应强度为B 的匀强磁场中．当电流按如图方向通过导体板时，在导体板的上侧面A 和下侧面A ′之间会产生电势差，这种现象称为霍尔效应．实验表明，当磁场不太强时，电势差U 、电流I 和B 的关系为U ＝k IBd，式中的比例系数k 称为霍尔系数．一、带电粒子在匀强磁场中做圆周运动的分析1．带电粒子在磁场中做匀速圆周运动的半径和周期 (1)带电粒子做匀速圆周运动的受力特征： F 洛＝F 向，即qvB ＝m v 2r ，所以轨迹半径r ＝mvqB ．(2)运动的周期：T ＝2πr v ＝2πmqB2．带电粒子在匀强磁场中做圆周(或部分圆周)运动的圆心、半径及时间的确定 (1)圆心的确定．带电粒子进入有界磁场后，其轨迹是一段圆弧，确定圆弧的圆心是解决问题的关键．在解决实际问题中，确定圆心的位置通常有如下两种方法：①已知带电粒子的入射方向和出射方向时，通过入射点和出射点作入射方向和出射方向的垂线，两条垂线的交点即粒子轨迹的圆心，如左下图所示．②已知入射方向和出射点的位置，可以通过入射点作入射方向的垂线，再做入射点和出射点连线的中垂线，两条垂线的交点就是粒子运动轨迹的圆心．如右上图所示． (2)运动半径的确定．做入射点、出射点对应的半径(或圆周上的其他点)，并作适当的辅助线建立直角三角形，利用直角三角形的边角关系结合r ＝mvqB 求解．(3)运动时间的确定．粒子在磁场中运动一周的时间为周期T ＝2πm /qB ，当粒子在有界磁场中运动的圆弧对的圆心角为α时，粒子在有界磁场中运动时间为t＝α360°T或t＝α2π公式t＝α360°T中的α以“度”为单位，公式t＝α2πT中的α以“弧度”为单位，两式中的T为粒子在无界磁场中运动的周期．由以上两式可知，带电粒子在有界磁场中运动的时间随转过的圆心角的增大而增大，与轨迹的长度无关．如图所示，带电粒子射出磁场的速度方向与射入磁场的速度方向间的夹角φ叫做粒子的偏向角．偏向角φ等于入射点与出射点间的圆弧所对应的圆心角α，即φ＝α，如图所示．同时，入射点与出射点间的圆弧对应的圆心角α等于入射点与出射点间的弦与入射速度方向间夹角θ的2倍，即2θ＝α．3．有界磁场的径迹问题．(1)磁场边界的类型如图所示．(2)与磁场边界的关系．①刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．②当速度v一定时，弧长(或弦长)越长，圆周角越大，则带电粒子在有界磁场中运动的时间越长．③当速率v变化时，圆周角越大的，运动的时间越长．(3)有界磁场中运动的对称性．①从某一直线边界射入的粒子，从同一边界射出时，速度与边界的夹角相等；②在圆形磁场区域内，沿径向射入的粒子，必沿径向射出．垂直电场线进入匀强电场(不计重力)垂直磁感线进入匀强磁场(不计重力)受力情况恒力F＝Eq；大小、方向不变洛伦兹力F＝Bqv；大小不变，方向随v的改变而改变运动类型类平抛运动匀速圆周运动或其一部分运动轨迹抛物线圆或圆的一部分垂直电场线进入匀强电场(不计重力)垂直磁感线进入匀强磁场(不计重力)轨迹图象求解方法处理横向偏移y 和偏转角φ要通过类平抛运动的规律求解 横向偏移y 和偏转角φ要结合圆的几何关系通过圆周运动的讨论求解 决电磁场问题把握三点：(1)明确电磁场偏转知识及磁场中做圆周运动的对称性知识； (2)画轨迹示意图，明确运动性质； (3)注意两个场中运动的联系．例一、在平面直角坐标xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B ．一质量为m 、电荷量为q 的带正电的粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示．不计粒子重力，求(1)M 、N 两点间的电势差UMN ；(2)粒子在磁场中运动的轨道半径r ； (3)粒子从M 点运动到P 点的总时间t ．如图1所示，套在很长的绝缘直棒上带电的小球，其质量为m 、带电荷量为Q ，小球可在棒上滑动，现将此棒竖直放在匀强电场和匀强磁场中，电场强度是E ，磁感应强度是B ，小球与棒的动摩擦因数为μ，求小球由静止沿棒下滑的最大加速度和最大速度．【答案】(1)3m v 22q(2)2m v 0qB(3)(33＋2π)m3qB答案：a max ＝g v max ＝mg ＋μQEμQB。
人教版高中物理选修3-1 第三章 磁场知识点总结概括
选修3-1知识点第三章磁场3.1磁现象和磁场一、磁现象，最初发现的磁体是被称为“天然磁石”的矿物，其中含有主要成分为Fe3O4。
注意：天然磁石和人造磁铁都是永磁体。
①磁性：能够吸引铁质物体的性质。
②磁极：磁体上磁性最强的部分叫磁极。
小磁针静止时指南的磁极叫做南极，又叫S极；指北的磁极叫做北极，又叫N极。
二、电流的磁效应1、奥斯特通电直导线实验。
①导线：要南北方向放置②磁针要平行的放置于导线的下方或者上方。
2、实验现象，当给导线通时，与导线平行放置的小磁针发生转动。
3、实验结论，电可以生磁，即电流的磁效应。
三、磁场1、定义：磁体和电流周围空间存在的一种特殊物质，客观存在。
2、基本性质：磁场对放入其中的磁体或通电导体会产生磁力作用。
四、地球的磁场1、地球是一个巨大的磁体。
（类似条形磁体）2、地球周围空间存在的磁场叫地磁场。
3、磁偏角：地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，但两者并不完全重合，它们之间的夹角称为磁偏角。
3.2磁感应强度一、磁感应强度，为描述磁场强弱的物理量，用符号“B”表示。
二、磁感应强度的方向1、物理学中把小磁针在磁场中静止时 N 极所指的方向规定为该点的磁感应强度的方向，简称为磁场的方向。
2、因为 N 极不能单独存在。
小磁针静止时是所受的合力为零，因而不能用测量 N 极受力的大小来确定磁感应强度的大小。
三、磁感应强度的大小1、电流元：很短的一段通电导线中的电流 I 与导线长度 L 的乘积IL。
（也可以叫点电流）2、通电指导线在磁场中受力大小为BILF（1）式中B 是比例系数，它与导线长度和电流大小都没有关系。
B是反映磁场性质的物理量，是由磁场自身决定的，与是否引入电流元、引入的电流元是否受力及受力大小无关。
（客观存在）（2）不同磁场中，B 一般不同。
3、磁感应强度的表达式：（1）定义：在导线与磁场垂直的情况下，所受的磁场力 F 跟电流 I和导线长度 L 的乘积 IL 的比值叫磁感应强度。

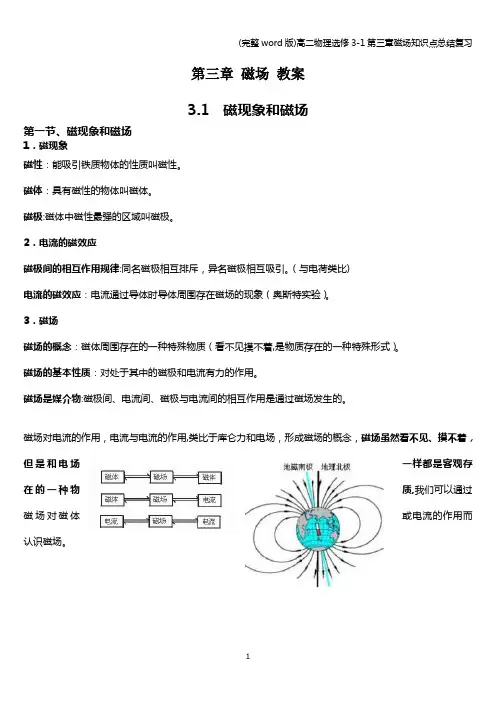

(完整word版)高二物理选修3-1第三章磁场知识点总结复习
第三章磁场教案3.1 磁现象和磁场第一节、磁现象和磁场1．磁现象磁性：能吸引铁质物体的性质叫磁性。
磁体：具有磁性的物体叫磁体。
磁极:磁体中磁性最强的区域叫磁极。
2．电流的磁效应磁极间的相互作用规律:同名磁极相互排斥，异名磁极相互吸引。
（与电荷类比)电流的磁效应：电流通过导体时导体周围存在磁场的现象（奥斯特实验）。
3．磁场磁场的概念：磁体周围存在的一种特殊物质（看不见摸不着,是物质存在的一种特殊形式）。
磁场的基本性质：对处于其中的磁极和电流有力的作用。
磁场是媒介物:磁极间、电流间、磁极与电流间的相互作用是通过磁场发生的。
磁场对电流的作用，电流与电流的作用,类比于库仑力和电场，形成磁场的概念，磁场虽然看不见、摸不着，但是和电场一样都是客观存在的一种物质,我们可以通过磁场对磁体或电流的作用而认识磁场。
4．磁性的地球地球是一个巨大的磁体,地球周围存在磁场-—-地磁场.地球的地理两极与地磁两极不重合(地磁的N极在地理的南极附近，地磁的S极在地理的北极附近），其间存在磁偏角。
地磁体周围的磁场分布情况和条形磁铁周围的磁场分布情况相似。
宇宙中的许多天体都有磁场。
月球也有磁场.例1、以下说法中，正确的是（）A、磁极与磁极间的相互作用是通过磁场产生的B、电流与电流的相互作用是通过电场产生的C、磁极与电流间的相互作用是通过电场与磁场而共同产生的D、磁场和电场是同一种物质例2、如图表示一个通电螺线管的纵截面，ABCDE在此纵截面内5个位置上的小磁针是该螺线管通电前的指向,当螺线管通入如图所示的电流时，5个小磁针将怎样转动？例3、有一矩形线圈，线圈平面与磁场方向成 角,如图所示。
设磁感应强度为B，线圈面积为S，则穿过线圈的磁通量为多大？例4、如图所示，两块软铁放在螺线管轴线上，当螺线管通电后，两软铁将（填“吸引”、“排斥”或“无作用力”），A端将感应出极。
3.2 磁感应强度第二节、磁感应强度1．磁感应强度的方向：小磁针静止时N极所指的方向规定为该点的磁感应强度方向思考：能不能用很小一段通电导体来检验磁场的强弱呢?2．磁感应强度的大小匀强磁场：如果磁场的某一区域里，磁感应强度的大小和方向处处相同,这个区域的磁场叫匀强磁场。
第三章 磁场第三单元1、2、3学案
第三章 磁场第一节 磁现象与磁场学案【知能准备】1．物体具有的吸引铁、钴、镍等物质的属性叫做 ；具有磁性的 叫做磁体；磁体上磁性最强的部分叫做 ；磁体有两个磁极：南极、北极。
同名磁极相互 ，异名磁极相互 。
2．丹麦物理学家 首先发现电流周围也存在着磁场。
3．磁场是存在于 或电流周围空间的一种客观存在的 ；磁极和磁极间、磁极和电流间、电流和电流间的作用都是通过 来传递的。
4．规定在磁场中的任意一点小磁针 受力的方向亦即小磁针静止时北极所指的方向，就是那一点的磁场方向．5．地球本身在地面附近空间产生的磁场，叫做 。
地磁场的分布大致就像一个磁铁外面的磁场。
【同步导学】１．磁体的周围存在磁场。
常见的条形磁铁、蹄形磁铁周围都存在着磁场。
例1．如图1所示.放在条形磁铁磁场中的软铁棒被磁化后的极性是 ( )A ．C 棒未被磁化B ．A 棒左端为S 极C ．B 棒左端为N 极D ．C 棒左端为S 极解答：软铁棒被磁化后的磁场方向与条形磁铁磁场方向一致，故B 正确。
２．电流的周围存在磁场——电流的磁效应。
⑴在奥斯特电流磁效应的实验中如图2, 通电直导线应该平行南北方向,在小磁针正上方。
因为南北方向的通电直导线产生的磁场在导线下方是东西方向的,小磁针向东西方向偏转，效果显著。
⑵奥斯特的发现揭示了长期以来认为不同性质的电现象与磁现象之间的联系，电磁学立即进入了一个崭新的发展时期，法拉第后来评价这一发现时说，它猛然打开了一个科学领域的大门，那里过去一片漆黑，如今充满了光明。
例2．某同学做奥斯特实验时,把小磁针放在水平的通电直导线的下方,当通电后发现小磁针不动,稍微用手拨动一下小磁针,小磁针转动180°后静止不动，由此可知,通电直导线产生的磁场方向是 （ ）A ．自东向西B ．自南向北C ．自西向东D ．自北向南解答：通电前小磁针指南北，通电后小磁针不动，说明通电直导线产生的磁场还在南北方向，稍微用手拨动一下小磁针,小磁针转动180°后静止不动，说明通电直导线产生的磁场与地磁场方向相反。
2021-2022高二物理人教版选修3-1学案：第三章 学案1 磁现象和磁场 Word版含答案
学案1磁现象和磁场[目标定位] 1.了解磁现象，知道磁体、磁极、磁性、磁场等概念，明确磁体之间、磁体与通电导体之间、通电导体与通电导体之间的相互作用是通过磁场发生的.2.了解电流的磁效应，体会奥斯特发觉电流磁效应的重要意义.3.了解地磁场的分布状况和地磁两极的特点．一、磁现象电流的磁效应[问题设计]1．取一条形磁铁，用一大头针分别靠近磁铁的两端和中部，观看到的现象是什么？答案磁铁能够吸引大头针，两端对大头针的吸引力较大，中间部分对大头针的吸引力较小．2．取两个条形磁铁，分别将它们的同名磁极、异名磁极相互靠近，观看到的现象是什么？答案同名磁极靠近，相互排斥；异名磁极靠近，相互吸引．3．将一通电直导线水平放置在小磁针的上方，分别观看导线东西放置和南北放置两种状况下，小磁针的转动状况．答案导线东西放置时，小磁针不转动；导线南北放置时，小磁针转动．[要点提炼]1．磁性：物体具有的吸引铁、钴、镍等物质的性质称为磁性．2．磁极：磁体的各部分磁性强弱不同，磁体上磁性最强的区域叫磁极．(1)磁体有两个磁极，一个叫N极(又叫北极)，另一个叫S极(又叫南极)．(2)同名磁极相互排斥，异名磁极相互吸引．3.奥斯特试验(如图1所示)：图1(1)导线沿南北方向放置在小磁针的上方．(2)意义：说明通电导体四周存在着磁场，发觉了电流的磁效应，首先揭示了电与磁之间是有联系的．二、磁场[问题设计]电荷与电荷之间的相互作用是通过电场发生的，那么磁体与磁体之间、磁体与通电导体之间、通电导体与通电导体之间的相互作用是如何发生的？答案都是通过磁场发生的．[要点提炼]1．磁场：存在于磁体四周或电流四周的一种客观存在的特殊物质．磁体与磁体之间、磁体和通电导体之间、通电导体和通电导体间的相互作用都是通过磁场发生的．2．基本性质：对放入其中的磁体或通电导体有力的作用(如图2所示，磁场会对导体棒产生力的作用，使悬绳发生偏转)．图23．磁场的产生(1)磁体四周有磁场．(2)电流四周有磁场．三、地球的磁场[问题设计]指南针是我国古代四大创造之一，它对促进人类航海事业的进展产生了巨大的影响，但在古代指南针为什么指南曾是一个不解之谜，你知道指南针为什么指南吗？答案由于地球是个大磁体，它对指南针有力的作用．[要点提炼]1．地磁场地球是一个大磁体，存在的磁场叫地磁场．如图3所示，地球磁体的N极(北极)位于地理南极四周，地球磁体的S极(南极)位于地理北极四周．图32．磁偏角地球的地理两极与地磁两极并不重合，水平放置的磁针的指向跟地理子午线之间有一个夹角，这个夹角叫做磁偏角．[延长思考]宇宙中的其他天体是否有磁场？答案有些有磁场，有些没有磁场．一、对磁现象的生疏例1下列说法中正确的是()A．磁场是客观存在的一种物质B．磁体上磁性最强的部分叫磁极，任何磁体都有两个磁极C．磁极或电流在自己四周的空间会产生磁场D．磁体与磁体间的相互作用是通过磁场发生的，而磁体与通电导体间以及通电导体与通电导体之间的相互作用不是通过磁场发生的解析磁场是存在于磁体和通电导体四周的一种客观存在的物质，磁体与磁体、磁体与通电导体、通电导体与通电导体之间的相互作用都是通过磁场产生的．答案ABC二、对电流磁效应的生疏例2物理试验都需要有肯定的把握条件．奥斯特做电流磁效应试验时，应排解地磁场对试验的影响．关于奥斯特的试验，下列说法中正确的是()A．该试验必需在地球赤道上进行B．通电直导线应当竖直放置C．通电直导线应当水平东西方向放置D．通电直导线应当水平南北方向放置解析小磁针静止时指向南北，说明地磁场的方向为南北方向，当导线南北方向放置时，能产生东西方向的磁场，把小磁针放置在该处时，可有明显的偏转，故选D.答案D针对训练如图4所示，能自由转动的小磁针水平放置在桌面上．当有一束带电粒子沿与磁针指向平行的方向从小磁针上方水平飞过时，所能观看到的现象是()图4A．小磁针不动B．若是正电荷飞过，小磁针会发生偏转C．若是负电荷飞过，小磁针会发生偏转D．若是一根通电导线，小磁针会发生偏转解析电流是由运动电荷产生的，当电荷在小磁针上方运动时也会形成电流，从而形成磁场．这两种磁场是等效的，均会使小磁针发生转动，故B、C、D均正确．答案BCD三、对地磁场的生疏例3关于地球的磁场，下列说法正确的是()A．在地面上放置一个小磁针，小磁针的南极指向地磁场的南极B．地磁场的南极在地理北极四周C．地球上任何地方的地磁场方向都是和地面平行的D．地球磁偏角的数值在地球上不同地点是不同的解析小磁针S极指南是由于地磁的N极在地理的南极四周，A错误．地磁场的两极和地理两极是相反的，B正确．依据地磁场的空间分布，只有赤道上的磁场方向和地面平行，C错误．地球的磁偏角在地球上的不同地点是不同的，地球两磁极的位置也是变化的，D正确．故选B、D.答案BD。
(高二)物理教科版选修3—1第3章 磁场含答案
（高二）物理教科版选修3—1第3章磁场含答案教科版选修3--1第三章磁场1、为了解释地球的磁场，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是()2、(双选)如图所示，一根通电的直导体棒放在倾斜的粗糙斜面上，置于图示方向的磁场中，处于静止状态．现增大电流，导体棒仍静止，则在增大电流过程中，导体棒受到的摩擦力的大小变化情况可能是()A．一直增大B．先减小后增大C．先增大后减小D．始终为零3、在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度．具体做法是：在一根南北方向放置的直导线的正下方10 cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量B e＝5.0×10－5 T，通电后罗盘指针停在北偏东60°的位置(如图所示)．由此测出该通电直导线在其正下方10 cm处产生磁场的磁感应强度大小为()A．5.0×10－5 T B．1.0×10－4 TC．8.66×10－5 T D．7.07×10－5 T4、(双选)用细线悬挂一个质量为m，带正电的小球，置于如图所示的匀强磁场中，当小球偏离竖直方向在垂直于磁场方向摆动时，如果细线始终绷紧，不计空气阻力，则前后两次通过最低点时相比较，相同的物理量是()A．小球受到的洛伦兹力B．小球的加速度C．悬线的拉力D．小球的动能5、空间有一圆柱形匀强磁场区域，该区域的横截面的半径为R，磁场方向垂直于横截面．一质量为m、电荷量为q(q>0)的粒子以速率v0沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°.不计粒子重力，该磁场的磁感应强度大小为()A．3m v03qR B．m v0qR C．3m v0qR D.3m v0qR*6、下面的四个图显示了磁场对通电直导线的作用力，其中正确的是()A BC D*7、长10 cm的通电直导线，通过1 A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4 N，则该磁场的磁感应强度() A．等于4 T B．大于或等于4 TC．小于或等于4 T D．上述说法都错误*8、如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则()A．v b∶v c＝1∶2，t b∶t c＝2∶1B．v b∶v c＝2∶2，t b∶t c＝1∶2C．v b∶v c＝2∶1，t b∶t c＝2∶1D．v b∶v c＝1∶2，t b∶t c＝1∶2*9、如图所示，两导体板水平放置，两板间电势差为U，带电粒子以某一初速度v0沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场，则粒子射入磁场和射出磁场的M、N两点间的距离d随着U和v0的变化情况为()A．d随v0增大而增大，d与U无关B．d随v0增大而增大，d随U增大而增大C．d随U增大而增大，d与v0无关D．d随v0增大而增大，d随U增大而减小*10、(多选)关于磁场对通电直导线的作用力(安培力)，下列说法正确的是() A．通电直导线在磁场中一定受到安培力的作用B．通电直导线在磁场中所受安培力的方向一定跟磁场的方向垂直C．通电直导线在磁场中所受安培力的方向一定跟电流的方向垂直D．通电直导线在磁场中所受安培力的方向垂直于由B和I所确定的平面*11、三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为()A．2B B．3BC．322 B D．32B12、如图所示，PQ和EF为水平放置的平行金属导轨，间距为L＝1.0 m，导体棒ab跨放在导轨上，棒的质量为m＝20 g，棒的中点用细绳经轻滑轮与物体c 相连，物体c的质量M＝30 g．在垂直导轨平面方向存在磁感应强度B＝0.2 T 的匀强磁场，磁场方向竖直向上，重力加速度g取10 m/s2.若导轨是粗糙的，且导体棒与导轨间的最大静摩擦力为导体棒ab重力的0.5倍，若要保持物体c静止不动，应该在棒中通入多大的电流？电流的方向如何？13、如图所示，在倾角为θ＝30°的斜面上，固定一宽L＝0.25 m的平行金属导轨，在导轨上端接入电源和变阻器．电源电动势E＝12 V，内阻r＝1.0 Ω，一质量m＝20 g的金属棒ab与两导轨垂直并接触良好．整个装置处于磁感应强度B ＝0.80 T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计)．金属导轨是光滑的，取g＝10 m/s2，要保持金属棒在导轨上静止，求：(1)金属棒所受到的安培力大小；(2)通过金属棒的电流；(3)滑动变阻器R接入电路中的阻值．（高二）物理教科版选修3—1第3章磁场含答案教科版选修3--1第三章磁场1、为了解释地球的磁场，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的．在下列四个图中，正确表示安培假设中环形电流方向的是()B[地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近，除地磁场的两极外地表上空的磁场都具有向北的分量，由安培定则可知，环形电流内部磁场方向向南，可知B正确，A、C、D错误．故选B.]2、(双选)如图所示，一根通电的直导体棒放在倾斜的粗糙斜面上，置于图示方向的磁场中，处于静止状态．现增大电流，导体棒仍静止，则在增大电流过程中，导体棒受到的摩擦力的大小变化情况可能是()A．一直增大B．先减小后增大C．先增大后减小D．始终为零AB[若摩擦力方向沿斜面向下，受力分析图如图甲所示，因导体棒静止，有F＝f＋mgsin αF＝ILB由以上两式可知f＝ILB－mgsin α可见当增大电流的过程中，摩擦力f一直增大，A正确；若摩擦力方向沿斜面向上，受力分析图如图乙所示，有F＋f＝mgsin αF＝ILB可得f＝mgsin α－ILB，可见当I增大时，f先减小，后反向增大，B正确．]甲乙3、在实验精度要求不高的情况下，可利用罗盘来测量电流产生磁场的磁感应强度．具体做法是：在一根南北方向放置的直导线的正下方10 cm处放一个罗盘．导线没有通电时罗盘的指针(小磁针的N极)指向北方；当给导线通入电流时，发现罗盘的指针偏转一定角度，根据偏转角度即可测定电流磁场的磁感应强度．现已测出此地的地磁场水平分量B e＝5.0×10－5 T，通电后罗盘指针停在北偏东60°的位置(如图所示)．由此测出该通电直导线在其正下方10 cm处产生磁场的磁感应强度大小为()A．5.0×10－5 T B．1.0×10－4 T C．8.66×10－5 T D．7.07×10－5 TC [将罗盘放在通电直导线下方，罗盘静止时罗盘指针所指方向为该处的合磁场方向，如图，所以电流在该处产生的磁场的磁感应强度为B1＝Btan θ，代入数据得：B1＝8.66×10－5 T．C正确．]4、(双选)用细线悬挂一个质量为m，带正电的小球，置于如图所示的匀强磁场中，当小球偏离竖直方向在垂直于磁场方向摆动时，如果细线始终绷紧，不计空气阻力，则前后两次通过最低点时相比较，相同的物理量是()A．小球受到的洛伦兹力B．小球的加速度C．悬线的拉力D．小球的动能BD[小球在摆动过程中受重力、绳子拉力和洛伦兹力作用，其中绳子拉力、洛伦兹力对小球都不做功，只有重力做功，小球机械能守恒，故在最低点前后两次动能相同，由于速度方向不同，故洛伦兹力的方向不同，又a＝v2R，速度大小相同，故a相同，由向心力公式知两次绳子拉力不同，故B、D正确．]5、空间有一圆柱形匀强磁场区域，该区域的横截面的半径为R，磁场方向垂直于横截面．一质量为m、电荷量为q(q>0)的粒子以速率v0沿横截面的某直径射入磁场，离开磁场时速度方向偏离入射方向60°.不计粒子重力，该磁场的磁感应强度大小为()A．3m v03qR B．m v0qR C．3m v0qR D.3m v0qRA[粒子进入磁场后做匀速圆周运动，如图所示，根据几何关系可知，粒子做圆周运动的半径r＝3R，由q v B＝m v2 r可得，B＝3m v03qR，选项A正确．]*6、下面的四个图显示了磁场对通电直导线的作用力，其中正确的是()A BC DC[由左手定则判断可知C项正确．]*7、长10 cm的通电直导线，通过1 A的电流，在磁场强弱、方向都一样的空间(匀强磁场)中某处受到的磁场力为0.4 N，则该磁场的磁感应强度() A．等于4 T B．大于或等于4 TC．小于或等于4 T D．上述说法都错误B[题目中没有给出导线如何放置，若导线与磁场垂直，则由磁感应强度定义式得出B＝FIL＝0.41×0.1T＝4 T．若导线放置时没与磁场垂直，此时受磁场力为0.4 N，根据磁感应强度定义式B＝FIL可知此处磁感应强度将大于4 T，故B正确．]*8、如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力．则()A．v b∶v c＝1∶2，t b∶t c＝2∶1B．v b∶v c＝2∶2，t b∶t c＝1∶2C．v b∶v c＝2∶1，t b∶t c＝2∶1D．v b∶v c＝1∶2，t b∶t c＝1∶2A[带正电粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，运动轨迹如图所示，由几何关系得，r c＝2r b，θb＝120°，θc＝60°，由q v B＝m v2r得，v＝qBrm，则v b∶v c＝r b∶r c＝1∶2，又由T＝2πmqB，t＝θ2πT和θb＝2θc得t b∶t c＝2∶1，故选项A正确，B、C、D错误．]*9、如图所示，两导体板水平放置，两板间电势差为U，带电粒子以某一初速度v0沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场，则粒子射入磁场和射出磁场的M、N两点间的距离d随着U和v0的变化情况为()A．d随v0增大而增大，d与U无关B．d随v0增大而增大，d随U增大而增大C．d随U增大而增大，d与v0无关D．d随v0增大而增大，d随U增大而减小A[设粒子从M点进入磁场时的速度大小为v，该速度与水平方向的夹角为θ，故有v＝v0cos θ.粒子在磁场中做匀速圆周运动半径为r＝m vqB.而MN之间的距离为d＝2rcos θ.联立解得d＝2m v0qB，故选项A正确．]*10、(多选)关于磁场对通电直导线的作用力(安培力)，下列说法正确的是() A．通电直导线在磁场中一定受到安培力的作用B．通电直导线在磁场中所受安培力的方向一定跟磁场的方向垂直C．通电直导线在磁场中所受安培力的方向一定跟电流的方向垂直D．通电直导线在磁场中所受安培力的方向垂直于由B和I所确定的平面BCD[当电流方向与磁场方向平行时，通电直导线不受安培力作用，故A错误；据左手定则，判定安培力方向总垂直于电流方向和磁场方向所确定的平面，故B、C、D均正确．]*11、三根完全相同的长直导线互相平行，通以大小和方向都相同的电流．它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示．已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为()A．2B B．3BC．322 B D．32BB[设正方形边长为l，则导线b在d处形成的磁场磁感应强度大小B＝k2l ；ac两根导线在d处形成的磁场磁感应强度大小均为：B a＝B c＝kl＝2B；则三根通电导线产生的磁场在d处的总磁感应强度大小为B总＝2B a＋B＝3B.]12、如图所示，PQ和EF为水平放置的平行金属导轨，间距为L＝1.0 m，导体棒ab跨放在导轨上，棒的质量为m＝20 g，棒的中点用细绳经轻滑轮与物体c 相连，物体c的质量M＝30 g．在垂直导轨平面方向存在磁感应强度B＝0.2 T 的匀强磁场，磁场方向竖直向上，重力加速度g取10 m/s2.若导轨是粗糙的，且导体棒与导轨间的最大静摩擦力为导体棒ab重力的0.5倍，若要保持物体c静止不动，应该在棒中通入多大的电流？电流的方向如何？解析：导体棒的最大静摩擦力大小为f m＝0.5mg＝0.1 N，物体c的重力为G＝Mg＝0.3 N，则f m<G，要保持导体棒静止，则安培力方向必须水平向左，则根据左手定则判断得知棒中电流的方向为由a到b.若BIL>Mg，则导体棒所受的静摩擦力方向水平向右，设此时电流为I1，则由平衡条件有BI1L－Mg≤f m，解得，I1≤2 A若BIL<Mg，则导体棒所受的静摩擦力方向水平向左，设此时电流为I2，则由平衡条件有Mg－BI2L≤f m，解得，I2≥1 A即ab棒中电流为1 A≤I≤2 A.答案：电流为1 A≤I≤2 A，电流的方向为由a到b13、如图所示，在倾角为θ＝30°的斜面上，固定一宽L＝0.25 m的平行金属导轨，在导轨上端接入电源和变阻器．电源电动势E＝12 V，内阻r＝1.0 Ω，一质量m＝20 g的金属棒ab与两导轨垂直并接触良好．整个装置处于磁感应强度B ＝0.80 T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计)．金属导轨是光滑的，取g＝10 m/s2，要保持金属棒在导轨上静止，求：(1)金属棒所受到的安培力大小；(2)通过金属棒的电流；(3)滑动变阻器R接入电路中的阻值．解析：(1)金属棒的受力如图所示．则有F＝mgsin 30°F＝0.1 N.(2)根据安培力公式F＝BIL得I＝FBL＝0.5 A.(3)设变阻器接入电路的阻值为R，根据闭合电路欧姆定律E＝I(R＋r)解得R＝EI－r＝23 Ω.答案：(1)0.1 N(2)0.5 A(3)23 Ω11 / 11。

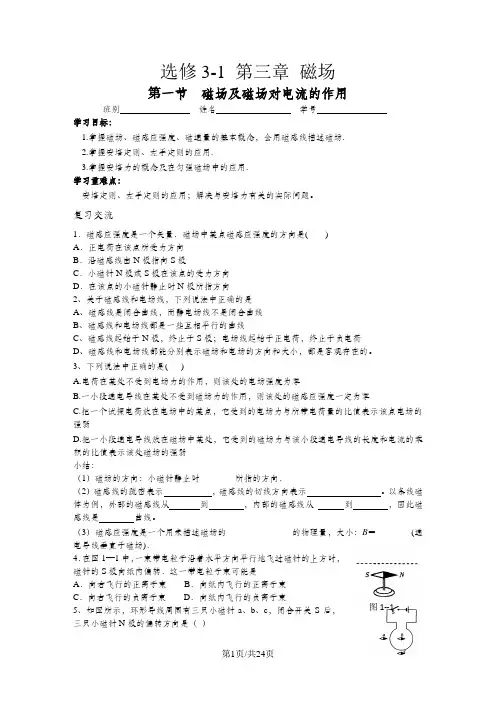

高三物理人教版选修31第三章《磁场》全章14节复习学案以及测试题含部分答案
选修3-1 第三章磁场第一节磁场及磁场对电流的作用班别姓名学号学习目标：1.掌握磁场、磁感应强度、磁通量的基本概念，会用磁感线描述磁场.2.掌握安培定则、左手定则的应用.3.掌握安培力的概念及在匀强磁场中的应用.学习重难点：安培定则、左手定则的应用；解决与安培力有关的实际问题。
复习交流1．磁感应强度是一个矢量．磁场中某点磁感应强度的方向是()A．正电荷在该点所受力方向B．沿磁感线由N极指向S极C．小磁针N极或S极在该点的受力方向D．在该点的小磁针静止时N极所指方向2、关于磁感线和电场线，下列说法中正确的是A、磁感线是闭合曲线，而静电场线不是闭合曲线B、磁感线和电场线都是一些互相平行的曲线C、磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷D、磁感线和电场线都能分别表示磁场和电场的方向和大小，都是客观存在的。
3、下列说法中正确的是( )A.电荷在某处不受到电场力的作用，则该处的电场强度为零B.一小段通电导线在某处不受到磁场力的作用，则该处的磁感应强度一定为零C.把一个试探电荷放在电场中的某点，它受到的电场力与所带电荷量的比值表示该点电场的强弱D.把一小段通电导线放在磁场中某处，它受到的磁场力与该小段通电导线的长度和电流的乘积的比值表示该处磁场的强弱小结：（1）磁场的方向：小磁针静止时________所指的方向．（2）磁感线的疏密表示，磁感线的切线方向表示。
以条线磁体为例，外部的磁感线从到，内部的磁感线从到，因此磁感线是曲线。
（3）磁感应强度是一个用来描述磁场的_______________的物理量，大小：B＝________(通电导线垂直于磁场)．4．在图1—1中，一束带电粒子沿着水平方向平行地飞过磁针的上方时，磁针的S极向纸内偏转．这一带电粒子束可能是A．向右飞行的正离子束B．向纸内飞行的正离子束C．向右飞行的负离子束D．向纸内飞行的负离子束图1--15、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里小结：电流的磁场直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强且距导线越远处磁场____与____磁铁的磁场相似，管内为____磁场且磁场____，管外为______磁场环形电流的两侧是N极和S极，且离圆环中心越远，磁场____安培定则立体图横截面图6.一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点，棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力.为了使拉力等于零，可( )A.适当减小磁感应强度B.使磁场反向C.适当增大电流强度D.使电流反向7.磁场中某区域的磁感线如图所示，则()A．a、b两处的磁感应强度的大小不等，B a＞B bB．a、b两处的磁感应强度的大小不等，B a＜B bC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小小结：（1）安培力的大小：当磁感应强度B的方向与导线方向成θ角时，F＝______，这是一般情况下的安培力的表达式，以下是两种特殊情况：(1)当磁场与电流________时，安培力最大，F max＝BIL.(2)当磁场与电流________时，安培力等于零．（2）判断安培力的方向根据定则：伸开左手，使拇指与其余四指________，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向________的方向，这时________所指的方向就是通电导线在磁场中所受安培力的方向．巩固练习任务一、安培定则的应用和磁场的叠加1.通电螺线管内有一在磁场力作用下处于静止的小磁针，磁针指向如图所示( )A.螺线管的P端为N极，a接电源的正极B.螺线管的P端为N极，a接电源的负极C.螺线管的P端为S极，a接电源的正极D.螺线管的P端为S极，a接电源的负极2、如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的（）A、区域ⅠB、区域ⅡC、区域ⅢD、区域Ⅳ3.如图所示，两根互相平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。
高二物理 第三章磁场专题——安培力问题归纳(理)知识精讲 人教新课标版选修3-1
高二物理 第三章磁场专题——安培力问题归纳 人教新课标版选修3-1一、学习目标：1. 理解左手定则，会用左手定则处理相关问题。
2. 掌握安培力作用下的平衡问题的解题方法。
3. 理解磁感应强度的定义，知道其定义式，理解磁感应强度的矢量性。
二、重点、难点：重点：熟练运用左手定则进行相关的判断难点：磁感应强度的矢量性及安培力公式的理解。
三、考点分析：内容和要求 考点细目出题方式 磁感应强度磁感应强度的定义选择、填空题磁感应强度的物理意义及单位 矢量性特点磁通量 磁通量的定义及公式 选择、填空题 合磁通及磁通量变化量的计算 左手定则 左手定则的内容及理解要点 选择题 安培力 安培力的定义及大小选择、计算题安培力作用下的物体运动方向的判断 安培力作用下的物体的平衡或运动分析⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⋅==m A N 1T 1L I F ILFB N B ，单位：特斯拉，简称特是导线长度是电流，的磁场力，是通电导线所受垂直时），其中（通电导线与磁场方向大小：点的磁感应强度的方向极所指的方向规定为该方向：小磁针静止时表示物理量，用定义：描述磁场强弱的强度磁感应⎪⎪⎩⎪⎪⎨⎧Φ==Φ⊥⊥S B BS S B S B 磁感应强度：磁通量的计算：积的磁通量的乘积叫做穿过这个面与，我们把面，面积为与磁场方向垂直的平的匀强磁场中，有一个应强度为磁通量的概念：在磁感磁通量⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧=θ=θ=⊥⎪⎪⎩⎪⎪⎨⎧强磁场为有效长度，磁场为匀上述表达式中时，当角时，成与当时，当安培力的大小决定的平面和于推论：安培力总是垂直就是左手定则受安培力的方向，这是通电导线在磁场中所这时拇指所指的方向就四指指向电流的方向，感线从掌心进入，并使在同一个平面内，让磁垂直，并且都与手掌使拇指与其余四个手指判断方法：伸开左手，安培力的方向场中受的力安培力：通电导线在磁力用作的线导电通对场磁L 0F I //B sin BIL F I B BIL F I B I B知识点一：磁感应强度概念的理解：例1：关于磁感应强度，下列说法正确的是（ ）。
人教版高二物理选修3—1第3章 磁场练习含答案
（高二）人教物理选修3—1第3章磁场练习含答案人教选修3—1第三章磁场1、如图所示，将一根刨光的圆木柱固定在一个木制的圆盘底座C上，将两个内径略大于圆木柱直径、质量均为m的磁环A、B套在圆木柱上，且同名磁极相对，结果磁环A悬浮后静止。
已知重力加速度为g。
这时磁环B对底座C的压力F N 的大小为()A．F N＝mg B．F N＝2mgC．F N>2mg D．mg<F N<2mg2、下列关于磁场中某点磁感应强度的方向的说法不正确的是()A．该点的磁场的方向B．该点小磁针静止时N极所指方向C．该点小磁针N极的受力方向D．该点小磁针S极的受力方向3、图中的四幅图为电流产生磁场的分布图，其中正确的是()①②③④A．①③B．②③C．①④D．②④4、如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则()A．如果台秤的示数增大，说明磁铁左端是北极B．如果台秤的示数增大，说明磁铁右端是北极C．无论如何台秤的示数都不可能变化D．以上说法都不正确5、截面为矩形的载流金属导线置于磁场中，如图所示，将出现下列哪种情况()A．在b表面聚集正电荷，而a表面聚集负电荷B．在a表面聚集正电荷，而b表面聚集负电荷C．开始通电时，电子做定向移动并向b偏转D．两个表面电势不同，a表面电势较高6、(双选)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k倍。
两个速率相同的电子分别在两磁场区域做圆周运动。
与Ⅰ中运动的电子相比，Ⅱ中的电子()A. 运动轨迹的半径是Ⅰ中的k倍B．加速度的大小是Ⅰ中的k倍C．做圆周运动的周期是Ⅰ中的k倍D．做圆周运动的角速度与Ⅰ中的相等7、下列说法中正确的是()A．磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值，即B＝F ILB．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式，它的大小取决于场源以及导线在磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D．通电导线所受磁场力的方向就是磁场的方向8、关于磁通量，下列说法中正确的是()A．磁通量不仅有大小而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零D．磁通量就是磁感应强度9、(双选)通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab 边与MN平行。
2020--2021学年人教版高二物理选修3—1第3章 磁场附答案
2020--2021人教物理选修3—1第3章磁场附答案人教选修3—1第三章磁场1、磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后变成了一个浮动的磁体，当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是()A．磁体的吸铁性B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用原理2、如图所示，两条通电直导线平行放置，长度为l1的导线中电流为I1，长度为l2的导线中电流为I2，l2所受l1的磁场力大小为F2，且由l1产生的磁场的磁感应强度方向在l2处垂直于纸面向外，其大小为()A．B＝F2I2l2B．B＝F2I1l1C．B＝F2I2l1D．B＝F2I1l23、如图所示，两个单匝线圈a、b的半径分别为r和2r。
圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为()A.1∶1 B．1∶2C．1∶4 D．4∶14、(双选)如图所示，在方框中有一能产生磁场的装置，现在在方框右边放一通电直导线(电流方向如图中箭头方向)，发现通电导线受到向右的作用力，则方框中放置的装置可能是()A B C D5、如图为电视机显像管的偏转线圈示意图，线圈中心O处的黑点表示电子枪射出的电子，它的方向垂直纸面向外，当偏转线圈中的电流方向如图所示时，电子束应()A．向左偏转B．向上偏转C．向下偏转D．不偏转6、(双选)回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。
设D形盒半径为R，若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是()A．质子被加速后的最大速度不可能超过2πfRB．质子被加速后的最大速度与加速电场的电压大小无关C．只要R足够大，质子的速度可以被加速到任意值D．不改变B和f，该回旋加速器也能用于加速α粒子7、如图所示，一半径为R的圆形区域内有垂直于纸面向里的匀强磁场，一质量为m、电荷量为q的正电荷(重力忽略不计)以速度v沿正对着圆心O的方向射入磁场，从磁场中射出时速度方向改变了θ角。
人教版高中物理选修3-1第三章磁场--答案
6．BD[提示]安培力是导线中做定向运动的电荷所受洛仑兹力的整体表现.
7．C[提示]螺线管中的磁场沿轴线方向，所以电子不受洛伦兹力.
8．a.竖直向上 b.垂直纸面向外 c.负电荷 d. 垂直纸面向内
9．向下偏转；向上偏转；电视机显像是靠电子轰击荧光屏产生的，磁场将影响电子运动的轨迹，影响图像质量。
2．BC[提示]小磁针的N极指向磁场方向，在通电螺线管内部指向N极 3．AB 4．B[提示]电流方向与负电荷运动方向相反
5．C 6．BC 7．ABC
8．a．垂直纸面向里b．向上c．逆时针d．向下e．向左f．向右
9．如图答3-3-1所示。[提示]判断小磁针的偏转方向的主要依据是磁感线的方向，因为在磁场中，小磁针N极受力方向就是磁场方向，即磁感线的切线方向，而S极恰好相反，所以，小磁针最终静止下来时N极的指向就是该点的磁感线的切向方向．根据安培定则，画出螺线管通电后的磁感线，结合小磁针在磁场中静止时所指的方向进行判定．注意螺线管内部小磁针不能简单地利用磁极间的作用规律判定．
6．（1）负电；（2）6.6m/s；（3）4.3m[提示]对下滑过程中小物块进行受力分析，如图答3-5-1所示，物块要离开斜面的条件为：物块所受洛伦兹力沿y轴正方向，用左手定则可得电荷带负电，当物块离开斜面时，支持力N等于零，则 ，又由于物块沿斜面受下滑力匀加速下滑，加速度 ，用匀变速公式可得滑行距离，
B组
1．B
2．B[提示]有效面积大小为Scosα
3．D[提示]计算磁通量要注意面与磁场方向间的关系
4．A
5．C[提示]题图中，b、d两直流电流在a处的磁感应强度大小相等、方向相反、相互抵消，故a处磁场方向决定于直线电流c。由安培定则可知，a处磁场方向为由a指向b。
