固体火箭发动机高精度试车台设计研究
第１７卷第２期海羊麓变－ｒ租学兜学报２００２年３月ＪＯＵＲＮＡＬＯＦＮＡＶＡＬＡＥＲＯＮＡＵＴＩＣＡＬＥＮＧＩＮＥＥＲＩＮＧＩＮＳＴＩＴＵＴＥ、，ｏＩ１７Ｎｏ．２Ｍ“２００２
０引言固体火箭发动机高精度试车台设计研究
刘海峰，邢耀国
（海军航空工程学院机械工程系，．山东烟台，２６４００１）
摘要：针对５０ＫＮ高精度试车台设计问题，叙述了影响试车台精度的主要因素—试验架和测试系统，给出了具有原位校准的试验架和基于ＶＸＩ总线测试平台的解决方案．
关键词：固体火箭发动机：试车台；测试系统
中图分类号：Ｖ４３５文献标识码：Ａ
ＳＴＵＤＹＯＮＡＮＤＤＥＳＩＧＮ
ＯＦＨＩＧＨＡＣＣＵＲＡＣＹＴＥＳＴＢＥＮＣＨＦＯＲＳＲＭ
ＬＩＵＨａｌ－ｆｅｎｇ，ＸｉｎｇＹａｏ－ｇｕｏ
（ＤｅｐａｒｔｍｅｎｔｏｆＭｅｃｈａｎｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＮＡＥＩ，Ｙａｎｔａｉ·２６４００１）
Ａｂｓｔｒａｃｔ：Ｆｏｒｔｈｅｄｅｓｉｇｎｏｆｔｅｓｔｂｅｎｃｈｅｓｗｉｔｈ５０ＫＮｈｉｇｈａｃｃｕｒａｃｙ，ｔｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｍａｉｎ
ｆａｃｔｏｒｓｔｈａｔｅｆｆｅｃｔｔｅｓｔｂｅｎｃｈａｃｃｕｒａｃＭｔｅｓｔｆｉｘｔｕｒｅａｎｄｔｅｓｔｓｙｓｔｅｍＴｈｅｓｏｌｖｉｎｇｓｃｈｅｍｅｏｆｔｅｓｔｆｉｘｔｕｒｅ
ｗｉｔｈａｕｔｏｍａｌｉｃｃａｌｉｂｒａｔｉｏｎａｎｄｔｅｓｔｓｖｓｔｅｍｂａｓｅｄｏｎＶＸＩｂｕｓｉｓｐｒｏｖｉｄｅｄ．
Ｋｅｙｗｏｒｄｓ：ＳＲＭ；ｔｅｓｔｂｅｎｃｈ；ｔｅｓｔｓｙｓｔｅｍ
固体火箭发动机地面试验是一种不可逆、高成
本、高风险的试验。发动机工作时间短，需获取的
信息量大，过程控制和关键参数要求精度高。若能
完全满足技术指标要求，对系统的设计选型和关键
技术的把握，都提出很高的要求。本文对５０ＫＮ高
精度试车台设计中的关键技术进行了探讨。
１系统构成
热试车台主要由试验架、测试系统和辅助设备
组成，而高精度的试验架、准确可靠的测试系统是
实现的关键。
１．１试验架设计
试验架在测试系统中是最大误差源，提高试
验架的动态和静态性能，是提高发动机测试精度的
最有效方法。试验架按用途一般分为结构试验架、性能试验架、旋转试验架和多分力试验架四种１１】，
本文讨论的是５０ＫＮ的性能试验架（如图１）。它
主要由定架、动架、测力组件和原位校准装置组成。
收稿日期：２００１．０８－２４作者简介：刘海峰（】９６６－），男，讲师．硕士生，．原位控准２．扳簧３．推力架４．动架５．定槊６＿中心架圄ｌ５０ＫＮ性能试验架
１．１．１定架
定架由钢筋混凝土底座和安装平板组成一个刚
性结构基准平台．其刚度应比测力组件轴向刚度大
ｌＯ倍以上。全部组件都排布在此标准平台上，组
装时均以此平台作为基准面。１．１．２动架
动架由推力架、中心架和连接角钢组成，其结构刚度应比测力组件刚度大５倍以上。推力架采用
锥形，中心架起测试发动机尾端定位支撑作用。动
架通过４个弹簧片悬挂于定架立柱上，保证轴向推
万方数据海羊舷空工覆学洗学报２００２年第２期
力的测量精度，允许动架沿轴向灵活运动。弹簧片支撑保证动架沿轴向推力的柔顺性，在轴向受力有
位移发生时产生的弹性恢复力是一个固定量。可通
过原位校准来修正口１。１．１．３测力组件
测力组件由传感器、挠性件（或球形接头）及
连接件组成，测力组件的连接必须消除间隙。
１．１．４原位校准装置
发动机推力测量试验前，必须进行测量系统的原位校准。原位校准装置由标准传感器、激励电源、
标准力源、传力机构及现场显示标准传感器输出的仪器等组成１３】。原位校准的作用是：一方面，可对
工作传感器进行现场标定。另一方面可消除试验架
的测试误差。．由于原位校准的加力过程实质上是精
确控制加载装置位移量的过程，故标准力源采用液压式自动加载。
１．２测试系统
最初的发动机地面试验测试设备主要是模拟记
录，如示波器、磁带机等。控制设备以电磁继电器
作为状态控制，随着计算机技术、电子技术和测试
技术的发展，固体火箭发动机地面试验测控设备和
测量方法也开始了向数字领域迈进，陆续配备了一些数字测控系统，解决了固体火箭发动机地面试验
大容量、多种类参数测量问题。
如何有效利用现有资源和资金提高整个测试系
统的精度及可靠性，努力缩短测控设备及软件的开
发周期，提高系统及软件的可移植性、通用性是首
要问题。
１．２．１硬件设计测试系统采用国际上先进的虚拟仪器技术。所
谓虚拟仪器是现代仪器技术与计算机相结合的产
物，是对传统的仪器概念的重大突破，与传统仪器
相比，它的工作面板是虚拟的，这种虚拟面板是剧
软件编制丽成的并在屏幕上显示。ＶＸＩ总线
（ＶＭＥｂｕｓＥｘｔｅｎｓｉｏｎｆｏｒＩｎｓｔｒｕｍｅｎｔａｔｉｏｎ）系统的出
现为虚拟仪器系统提供了一个极好的平台，它具有标准化、通用化、系列化、模块化的显著优点，集
测量、计算、通讯功能乇一体，用户可以根据自己
的需要灵活组合不同的虚拟仪器。组建一台虚拟仪器，最初的投资稍大。但以后
增加测量能力所需的花费比在传统的测量系统中增
添一台仪器需要的花费少得多，只须改变它的数据处理软件即可，因而使用ＶＸＩ总线系统具有潜在
的价格优势。固体火箭发动机在静止试验时应对发动机轴向推力、燃烧室压强、点火过程压强、试验环境真
空压强、表面温度、线位移、振动加速度和应变进
行测试啪。考虑到试车台承担的任务，系统主要对
轴向推力、燃烧室压强、点火过程压强、袭面温度
和振动加速度进行测试。由于振动加速度测试系统的特殊性，本文不做讨论。
测试系统如图２所示。
图２测试系统
主机箱采用美国国家仪器公司（Ｎａｔｉｏｎａｌ
Ｉｎｓｔｒｕｍｅｎｔｓ）的ＶＸＩ一１５０１Ｃ尺寸１３槽主机箱，用
ＶＸｌｐｃ·８７１嵌入式计算机作为零槽控制方案。数据采集和调理采用ＶＸ［．ＭＩＯ．６４ＸＥ和ＶＸＩ．ＳＣ．１１０２。１．２．２软件设计
虚拟仪器技术的基础是计算机系统，核心是软件技术，即所谓“ＴｈｅＳｏｆｔｗａｒｅｉｓｔｈｅＩｎｓｔｒｕｍｅｎｔ．（软
件就是仪器）”，因此测试系统的软件设计是全系统的关键环节。５０ＫＮ热试车台的测试软件系统（图
３）分为４层，即测试系统管理层、测试程序层、
仪器驱动层和１１０接口层。
盂芦甄盂
。。．司参
…。。四参
。。ｑ参
Ｈ－■＊图３测试软件系统
测试软件利用ＬａｂＶＩＥＷ６ｉ开发完成，ＬａｂＶｌＥＷ是美国国家仪器公司利用虚拟仪器技术
开发的面向计算机测控领域虚拟仪器的软件开发平
台，其实际上是编译型的图形化编程语言。
（ｊ）测试系统管理层 万方数据总第６２期刘海峰等：固体火箭发动机高精度试车台设计研究
测试系统管理层提供一个友好界面，用于管理和执行测试过程的测试管理环境，辅助测试人员对
被测发动机进行分析的测试管理程序。（２）测试程序层
测试程序层使大多数数据采集、数据分析、结
果表达等功能成为通用模块。因此，在已有的大量通用模块库的前提下，进行软件组件的改造与重
构，有效缩短开发周期，提高系统可维护性和可扩
展性。
（３）仪器驱动层
仪器驱动软件是测试系统中最重要的组成部分
之一，是真正对仪器硬件执行通讯与控制的软件
层。仪器驱动程序按模块化方式链入测试系统．有
助于系统维护与扩展。
（４）Ｉ／ｏ接口层
Ｉ／Ｏ接口软件是测试系统软件的基础，用于处理计算机与仪器硬件间连接的低层通讯协议。测试
系统软件建立在一个标准化Ｉ／Ｏ接口的通用内核之
上，为系统提供一个一致的、可跨计算机平台的
ＡＰＩ。
２结束语
由于固体火箭发动机地面试验的特殊性，全部设计制造过程必须制定严格的可靠性方案［４１，主要
包括：
（１）确定可靠性定量要求及其分配和预计方
法：
（∞确定采用的测试系统和冷、热备份：
（３）制订可靠性设计准则：
（４）给出可靠性评估与验证方法；
（５）制订可靠性保证措施。
通过高精度的试验架，可靠稳定的测试系统和
可靠性指标的满足，５０ＫＮ高精度试车台的设计方
案是可行的，完全能够满足５０ＫＮ以下的各种固体火箭发动机的热试车需要。
参考文献；
１中华人民共和国航天工业部部标准（ＱＪｌｌｌ８Ａ－９５）圆
体火箭发动机试验架设计制造验收通用要求【ｓ】２张方余．长工作时间固体火箭发动机高精度性能试验架
研制【Ｊ】．推进技术，１９９７，（４）：９５－９８３中华人民共和国国家军用标准（ＧＪＢ２３６５－９５）．周体火
箭发动机静止试验测试方法【ｓ】．
４中华人民共和国航天工业部部标准（ＱＪ２３９８．９２）．固体
火箭发动机静止试验测试系统可靠性规范【ｓ】．
频率捷变雷达热跟踪精度测试研究通过海军鉴定
由我院制导工程教研室承担的《频率捷变雷达热跟踪精度测试》研究课题，
于２００１年１２月通过海军装备部军械保障部组织的专家鉴定。
该项研究经专家鉴定认为其技术水平已达到国内领先水平。对推动我国频率
捷变雷达兵器的发展，对提高频率捷变雷达的制导导弹技术保障和维修能力具有
重要意义。
频率捷变雷达热跟踪精度测试研究是为适应我国新发展的频率捷变末制导雷
达的技术准备和维修急需而开展的。科研人员在刘隆和、姜永华教授的带领下，
在缺乏国内外参考资料的条件下，克服重重困难，刻苦攻关，出色地完成了频率
捷变雷达热跟踪精度检测点的理论分析，通过反复试验得到晟佳检测点位置的大
量数据基础上研制成功。
该测试仪采用全数字技术、软件控制与信号处理技术，实现了编程数据处理
和状态控制，保证了频率测试的实时性和测试精度，研制的频率捷变雷达热跟踪
精度测试仪，目前己生产了１０台，陆续发往部队使用。
（金刘）
万方数据

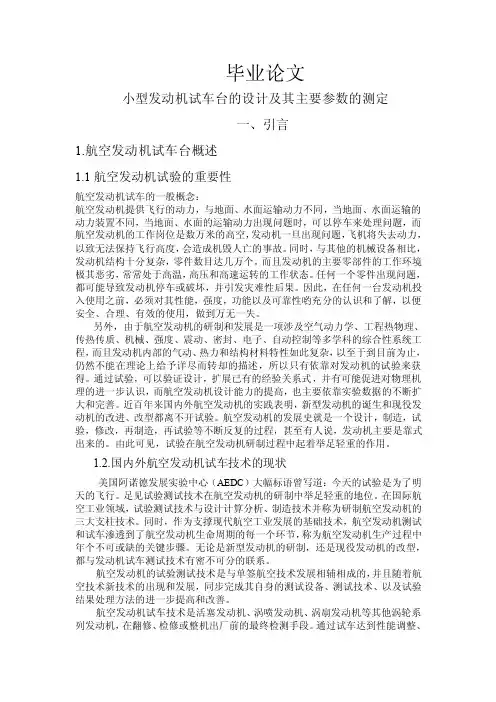

发动机试车台设计
毕业论文
小型发动机试车台的设计及其主要参数的测定
一、引言
1.航空发动机试车台概述
1.1航空发动机试验的重要性
航空发动机试车的一般概念：
航空发动机提供飞行的动力，与地面、水面运输动力不同，当地面、水面运输的
动力装置不同，当地面、水面的运输动力出现问题时，可以停车来处理问题，而航空发动机的工作岗位是数万米的高空，发动机一旦出现问题，飞机将失去动力，
以致无法保持飞行高度，会造成机毁人亡的事故。同时，与其他的机械设备相比，
发动机结构十分复杂，零件数目达几万个。而且发动机的主要零部件的工作环境
极其恶劣，常常处于高温，高压和高速运转的工作状态。任何一个零件出现问题，
都可能导致发动机停车或破坏，并引发灾难性后果。因此，在任何一台发动机投入使用之前，必须对其性能，强度，功能以及可靠性哟充分的认识和了解，以便
安全、合理、有效的使用，做到万无一失。
另外，由于航空发动机的研制和发展是一项涉及空气动力学、工程热物理、
传热传质、机械、强度、震动、密封、电子、自动控制等多学科的综合性系统工
程，而且发动机内部的气动、热力和结构材料特性如此复杂，以至于到目前为止，仍然不能在理论上给予详尽而转却的描述，所以只有依靠对发动机的试验来获
得。通过试验，可以验证设计，扩展已有的经验关系式，并有可能促进对物理机
理的进一步认识，而航空发动机设计能力的提高，也主要依靠实验数据的不断扩
大和完善。近百年来国内外航空发动机的实践表明，新型发动机的诞生和现役发
动机的改进、改型都离不开试验。航空发动机的发展史就是一个设计，制造，试验，修改，再制造，再试验等不断反复的过程，甚至有人说，发动机主要是靠式
出来的。由此可见，试验在航空发动机研制过程中起着举足轻重的作用。
1.2.国内外航空发动机试车技术的现状
美国阿诺德发展实验中心（AEDC）大幅标语曾写道：今天的试验是为了明天的飞行。足见试验测试技术在航空发动机的研制中举足轻重的地位。在国际航

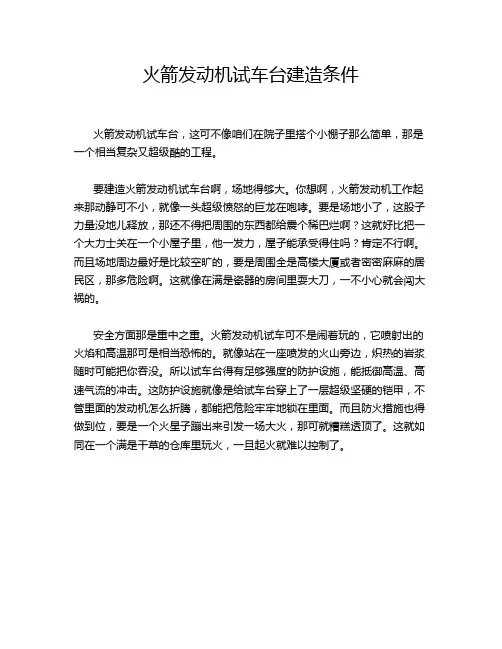

火箭发动机试车台建造条件
火箭发动机试车台建造条件
火箭发动机试车台，这可不像咱们在院子里搭个小棚子那么简单，那是一个相当复杂又超级酷的工程。
要建造火箭发动机试车台啊，场地得够大。你想啊，火箭发动机工作起来那动静可不小，就像一头超级愤怒的巨龙在咆哮。要是场地小了，这股子力量没地儿释放，那还不得把周围的东西都给震个稀巴烂啊？这就好比把一个大力士关在一个小屋子里，他一发力，屋子能承受得住吗？肯定不行啊。而且场地周边最好是比较空旷的，要是周围全是高楼大厦或者密密麻麻的居民区，那多危险啊。这就像在满是瓷器的房间里耍大刀，一不小心就会闯大祸的。
安全方面那是重中之重。火箭发动机试车可不是闹着玩的，它喷射出的火焰和高温那可是相当恐怖的。就像站在一座喷发的火山旁边，炽热的岩浆随时可能把你吞没。所以试车台得有足够强度的防护设施，能抵御高温、高速气流的冲击。这防护设施就像是给试车台穿上了一层超级坚硬的铠甲，不管里面的发动机怎么折腾，都能把危险牢牢地锁在里面。而且防火措施也得做到位，要是一个火星子蹦出来引发一场大火，那可就糟糕透顶了。这就如同在一个满是干草的仓库里玩火，一旦起火就难以控制了。
测试设备也是关键的一环。火箭发动机的各种参数得精确测量啊，这就需要各种各样精密的仪器。这就好比给医生看病，没有好的医疗器械，怎么能准确知道病人的病情呢？这些仪器要能在恶劣的环境下稳定工作，毕竟火箭发动机工作的时候，周围的环境那是又吵又热又震动的。如果仪器一受干扰就罢工，那就像打仗的时候士兵临阵脱逃一样，这可不行啊。比如说测量发动机推力的设备，要是测不准，那这火箭发动机的性能不就全乱套了吗？就像厨师做菜的时候没有秤，盐多盐少全靠感觉，那做出来的菜能好吃吗？
还有动力供应的问题。火箭发动机试车的时候那是个耗电大户，就像一个永远吃不饱的大胃王。如果电力供应不稳定，发动机正试到关键的时候突然断电了，那就像跑步比赛的时候突然有人在你前面拉了一道绳子，不摔个狗吃屎才怪呢。所以要有稳定可靠的供电系统，这供电系统就像火箭发动机的后勤保障部队，得源源不断地给它提供能量，让它能够安心地工作。
固体火箭发动机设计大作业
固体火箭发动机设计大作业
固体火箭发动机是一种使用固体推进剂进行推力产生的火箭发动机。它具有结构简单、操作可靠、推力大等优点，因此被广泛应用于火箭发射器、导弹和航天器等领域。固体火箭发动机的设计是一个复杂的工程问题，需要考虑多个因素，包括推力需求、燃烧效率、结构设计等。本次大作业将介绍固体火箭发动机的基本原理和设计要点。
首先，固体火箭发动机的基本原理是利用固体推进剂的燃烧过程产生大量高温高压的气体，通过喷射将气体排出来，产生推力。固体推进剂通常由燃料和氧化剂组成，两者混合后形成可燃的固态混合物。为了提高燃烧效率，常常会在固体推进剂中添加催化剂和增稠剂等辅助物质。
在固体火箭发动机的设计过程中，推力需求是一个重要的考虑因素。推力需求取决于所需运载物的质量和所需达到的速度，因此需要根据具体的任务要求来确定推力大小。通常情况下，固体火箭发动机的推力较大，可以通过增减推进剂的数量来调整推力大小。
燃烧效率是另一个需要考虑的因素。燃烧效率的高低直接影响到发动机的性能。为了提高燃烧效率，在设计时需要考虑以下几个因素：首先是固体推进剂的配方和比例，不同的配方和比例会影响燃烧产物的种类和产生速率；其次是燃烧室的设计，燃烧室的形状和尺寸会影响气体流动的速度和混合程度；最后是点火系统的设计，点火系统需要确保固体推进剂能够快速燃烧起来。
此外，固体火箭发动机的结构设计也是一个关键问题。结构设计需要考虑发动机的重量和结构强度。发动机的重量必须尽量减小，以提高火箭的有效载荷能力，因此需要选用轻质材料和合理的结构设计。同时，发动机的结构需要足够强度，以承受高温高压的工作环境。
综上所述，固体火箭发动机的设计涉及到推力需求、燃烧效率和结构设计等多个方面。通过合理的设计，可以实现高效、可靠的固体火箭发动机。未来，固体火箭发动机还将继续发展，以满足更高的推力需求和更高的燃烧效率要求，为火箭发射器、导弹和航天器等提供更好的动力支持。

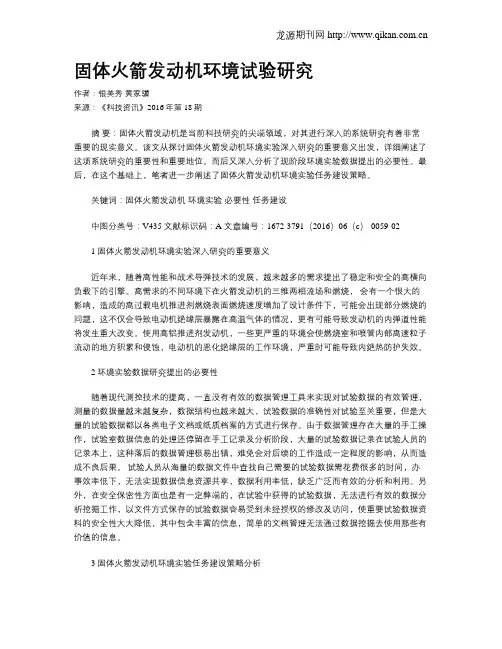

固体火箭发动机环境试验研究
龙源期刊网
固体火箭发动机环境试验研究
作者：银美秀 黄家骥
来源：《科技资讯》2016年第18期
摘 要：固体火箭发动机是当前科技研究的尖端领域，对其进行深入的系统研究有着非常重要的现实意义。该文从探讨固体火箭发动机环境实验深入研究的重要意义出发，详细阐述了这项系统研究的重要性和重要地位。而后又深入分析了现阶段环境实验数据提出的必要性。最后，在这个基础上，笔者进一步阐述了固体火箭发动机环境实验任务建设策略。
关键词：固体火箭发动机 环境实验 必要性 任务建设
中图分类号：V435 文献标识码：A 文章编号：1672-3791（2016）06（c）-0059-02
1 固体火箭发动机环境实验深入研究的重要意义
近年来，随着高性能和战术导弹技术的发展，越来越多的需求提出了稳定和安全的高横向负载下的引擎。高需求的不同环境下在火箭发动机的三维两相流场和燃烧， 会有一个很大的影响，造成的高过载电机推进剂燃烧表面燃烧速度增加了设计条件下，可能会出现部分燃烧的问题，这不仅会导致电动机绝缘层暴露在高温气体的情况，更有可能导致发动机的内弹道性能将发生重大改变。使用高铝推进剂发动机，一些更严重的环境会使燃烧室和喷管内部高速粒子流动的地方积累和侵蚀，电动机的恶化绝缘层的工作环境，严重时可能导致内绝热防护失效。
2 环境实验数据研究提出的必要性
随着现代测控技术的提高，一直没有有效的数据管理工具来实现对试验数据的有效管理，测量的数据量越来越复杂，数据结构也越来越大，试验数据的准确性对试验至关重要，但是大量的试验数据都以各类电子文档或纸质档案的方式进行保存。由于数据管理存在大量的手工操作，试验室数据信息的处理还停留在手工记录及分析阶段，大量的试验数据记录在试验人员的记录本上，这种落后的数据管理极易出错，难免会对后续的工作造成一定程度的影响，从而造成不良后果。 试验人员从海量的数据文件中查找自己需要的试验数据需花费很多的时间，办事效率低下，无法实现数据信息资源共享，数据利用率低，缺乏广泛而有效的分析和利用。另外，在安全保密性方面也是有一定弊端的，在试验中获得的试验数据，无法进行有效的数据分析挖掘工作，以文件方式保存的试验数据容易受到未经授权的修改及访问，使重要试验数据资料的安全性大大降低，其中包含丰富的信息，简单的文档管理无法通过数据挖掘去使用那些有价值的信息。
大型火箭发动机试验导流槽热防护设计
Research & Development I研究动态
摘妾：火箭发动机热试车时喷射出的高温高遼气流具有很大的冲击力和腐蚀力。导流槽的作用就是 将燃气迅速地导向远离试车台的地方，防止火焰、烟尘及碎片反射回来冲击试验台，毁坏发动机和 设备。随着我国大推力运载火箭研制立顶，导流槽烧蚀的问题日益严峻。本文提出了一种新型导流 槽热防护技术方案：通过数值分析和工程计算分析导流槽力、热环境；基于膜冷却原理，采用分区 喷流水冷却的方法，根据热流密度不同在各区域采取不同的供水方式。此方案在保证导流槽冷却系 统可靠性的同时，降低了试验台高度、节约了水资源。关键词：火箭发动机试验；导流槽；热防护中图分类号：V433.9 文献标识码：A 文章编号：1006-883X(2019)02-0007-06收稿日期：2018-12-24
大型火箭发动机试验导流槽热防护设计
张伟1 2方维门 王树光=2李培昌▽
1.北京航天试验技术研究所，北京100074； 2.北京市航天动力试验技术与装备工程技术研究中心，北京100074
—、引言
y H箭发动机热试车时喷射岀的高温高速气流具有 丿Q很大的冲击力和腐蚀力。导流槽的作用就是将
燃气迅速地导向远离试车台的地方，防止火焰、烟尘 及碎片反射回来冲击试验台，毁坏发动机和设备⑴。
随着我国大推力运载火箭研制立项，导流槽烧蚀的问
题日益严峻。常规导流槽结构分为干冷式和水冷式⑵两种。干
冷式试车台以厚重的生铁块啮合成整体，抵抗燃气冲
刷，为保证导流槽有效作用且不受燃气破坏，底部冲
击点距发动机喷管较远，试验台建设周期长、成本高。
常规水冷式试车台需建造海拔远高于试车台的蓄水池
作为冷却水源，利用蓄水池高度势能驱动冷却水与燃
气接触，削弱燃气冲刷力和腐蚀力，从而大大降低试
车台高度，但需要大量水资源，对蓄水池容量要求高。
为此，本文提出一个结合干冷式、水冷式导流槽
的优点的新型导流槽热防护设计的技术方案，以干冷

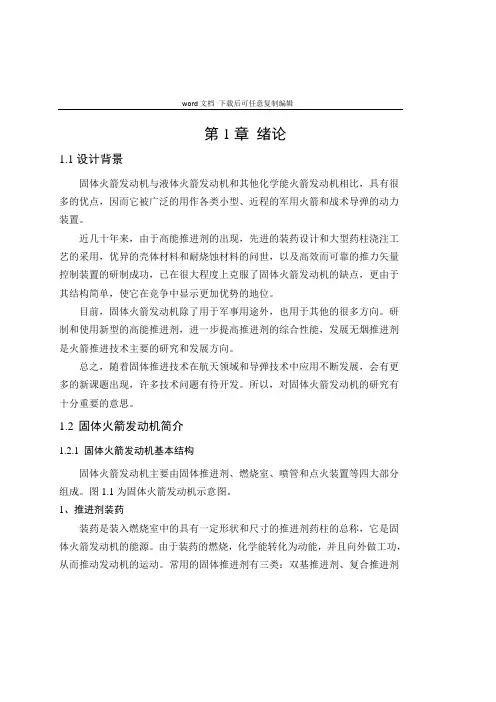

固体火箭发动机设计
