工厂电气控制设备课件

工厂电气

名词解释

1、低压电器

答：通常是指交流1200V及以下与直流1500V及以下电路中起通断、控制、保护和调节作用的电气设备，以及利用电能来控制、保护盒调节非电过程和非电装备的用电设备。

2、接触器

答：是指用于远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动切换电器。

3、电器的动稳定性和电器的热稳定性

答：电器的动稳定性：电器承受短路电流电动力作用而不致损坏的能力

电器的热稳定性：电器承受规定时间内短路电流产生的热效应而不致损坏的能力

4、接触器和控制继电器的定义。

答：接触器是用于远距离频繁的接通和断开交直流主电路及大容量控制电路的一种自动切换电器。

1控制继电器是一种自动电器，在控制系统中用来控制其他电器动作或在主电路中作为保护用电器

2、什么是自保电路？什么是电气互锁？

答：自保电路：依靠接触器自身辅助触点保持线圈通电的电路，称为自保电路，而这对常开触点称为自保触点。

电气互锁：一种相互制约的关系称为互锁控制；由接触器（或继电器）常闭触点构成的互锁称为电气互锁。

3、什么是接触器？以及他的组成和分类。

答：接触器：一种远距离频繁操作的，可以通断主回路，控制电机电源通断的自动电器。

组成：触头系统，电磁结构，弹簧，底座等。

分类：电磁接触器，气体接触器，液压接触器，晶体管交流接触器。

4、什么是欠电流（欠电压）继电器？

答：在额定参数下工作时，其衔铁处于吸合状态，当电路出现欠电流或欠电压时，衔铁动作释放；而当电流或电压上升后，衔铁才返回到吸合状态。

5、什么是返回系数？过电流和欠电流情况下返回系数的情况。

答：返回系数：继电器的返回值与动作值之比。

过电流（过电压）继电器：K﹤1

欠电流（欠电压）继电器：K﹥1

3.时间继电器

答：当继电器的感受部分接受外界信号后，经过一段时间才能使执行部分动作，这类继电器称为时间继电器…………………………………………………………4’

工厂电气控制设备第三版课程设计

1 工厂电气控制设备第三版课程设计

一、前言

随着现代化工业的发展，电气控制设备在工厂中的应用越来越广泛。本次课程设计主要介绍工厂电气控制设备的第三版设计，包括设计目的、设计原则、设计流程和设计结果等内容。

二、设计目的

本次课程设计主要目的是设计一套具有高效可靠性的电气控制系统，以保证工业生产的正常进行。同时，本次设计还要满足以下要求：

1. 系统设计需要满足实际工程应用需求；

2. 设计应考虑维护性和可扩展性；

3. 系统设计需要具有一定的自动化程度，以提高生产效率；

4. 设计应考虑成本和可行性。

三、设计原则

在设计过程中，需要遵循以下原则：

1. 系统设计应考虑到设备的性能和需求；

2. 设计应具有一定的自适应能力，可以对环境的变化做出相应的调整；

3. 系统设计应具有良好的可移植性，可以更换不同的设备，以满足不同的需求；

4. 设计需要充分考虑安全性和可靠性。

四、设计流程

本次课程设计的设计流程如下： 2 1. 系统方案设计

系统方案设计包括需求分析、方案设计和方案确认等步骤。在这一阶段，需要与客户进行充分的沟通，了解客户需求，根据实际需求设计出可行的电气控制系统方案。

2. 系统硬件设计

系统硬件设计包括电气设备选型、组态布线和接线等步骤。在这一阶段，需要根据系统方案选择适宜的硬件设备，并设计出电气控制系统的组态图和接线图等。

3. 系统软件编程

系统软件编程包括程序设计、参数设置和调试等步骤。在这一阶段，需要根据系统方案和硬件设计编写出相应的程序代码，并进行参数设置和调试。

4. 系统测试与验收

系统测试与验收是确认电气控制系统是否符合要求的重要步骤，需要进行试运行和性能测试，确保系统的稳定性、可靠性和安全性。

五、设计结果

本次课程设计的设计结果是一套高效可靠的电气控制系统，主要包括以下方面：

1. 完善的系统功能，能够满足实际生产需求；

2. 明晰的系统配置，便于后续维护和管理；

电气和自动化控制工程教学习培训课件

第1页

电气和自动化控制工程

第一节电气工程

一、变配电工程

变配电工程是指为建筑物供应电能、变换电压和分配电能的电气工程。也称变配电所工程。

变电所工程是包括高压配电室、低压配电室、控制室、变压器室、电容器室五部分的电气设备安装工程，配电所与变电所的区别就是配电所内部没有装设电力变压器。高压配电室的作用是接受电力，变压器室的作用是把高压电转换成低压电，低压配电室的作用是分配电力，电容器室的作用是提高功率因数，控制室的作用是预告信号。低压配电室要求尽量靠近变压器室。

（一）变电所的类别

（1）总降压变电所

（2）车间变电所

（3）独立变电所

（4）杆上变电所

（5）建筑物及高层建筑物变电所。民用建筑中，变压器一律采用干式变压器，高压开关一般采用真空断路器，也可采用六氟化硫断路器，但通风条件要好，从防火安全角度考虑，一般不采用少油断路器。（2013真题考点）

（二）高压变配电设备

1. 变压器

2. 高压断路器

高压断路器的作用是通断正常负荷电流，并在电路出现短路故障时自动切断电流，保护高压电线和高压电器设备的安全。按其采用的灭弧介质分有油断路器、六氟化硫（ SF6）断路器、真空断路

器等。油断路器分为多油和少油两大类，多油断路器油量多一些，油不仅作灭弧介质，而且还作为绝缘介质；少油断路器油量较少，仅作灭弧介质。多油断路器因油量多、体积大、断流容量小，运行维护比较困难，现已很少使用。

高压真空断路器是利用“真空”作为绝缘和灭弧介质，真空断路器有落地式、悬挂式、手车式三种形式。它在35kV配电系统及以下电压等级中处于主导地位。

六氟化硫断路器优缺点：

（1）无色、无味、无毒且不易燃烧，在 150 C以下时，其化学性能相当稳定。

（2）不含碳（C）元素，对于灭弧和绝缘介质来说，具有极为优越的特性。

（3）不含氧（O元素，不存在触头氧化问题。

（4）具有优良的电绝缘性能。

工厂电气控制技术

未知驱动探索，专注成就专业

1

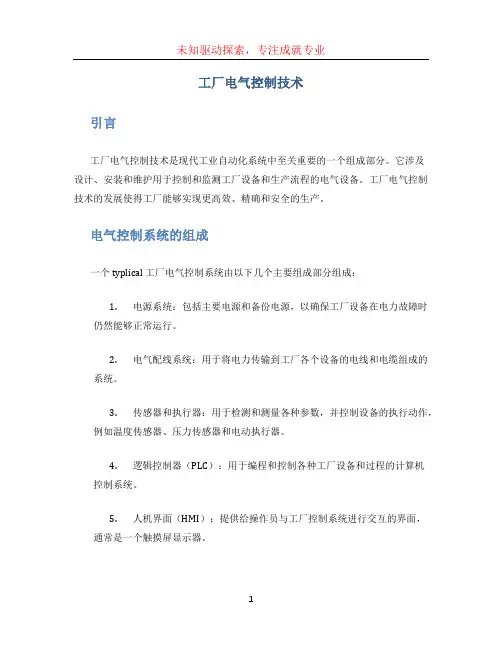

工厂电气控制技术

引言

工厂电气控制技术是现代工业自动化系统中至关重要的一个组成部分。它涉及设计、安装和维护用于控制和监测工厂设备和生产流程的电气设备。工厂电气控制技术的发展使得工厂能够实现更高效、精确和安全的生产。

电气控制系统的组成

一个 typlical 工厂电气控制系统由以下几个主要组成部分组成：

1. 电源系统：包括主要电源和备份电源，以确保工厂设备在电力故障时仍然能够正常运行。

2. 电气配线系统：用于将电力传输到工厂各个设备的电线和电缆组成的系统。

3. 传感器和执行器：用于检测和测量各种参数，并控制设备的执行动作，例如温度传感器、压力传感器和电动执行器。

4. 逻辑控制器（PLC）：用于编程和控制各种工厂设备和过程的计算机控制系统。

5. 人机界面（HMI）：提供给操作员与工厂控制系统进行交互的界面，通常是一个触摸屏显示器。未知驱动探索，专注成就专业

2

6. 数据采集和监控系统：用于收集和分析工厂设备和生产流程的数据，并提供实时监控和报警功能。

电气控制技术的应用

工厂电气控制技术广泛应用于许多行业和领域，例如制造业、能源领域、化工行业等。以下是一些常见的应用示例：

1. 生产线控制：工厂电气控制系统可以用于控制和调整生产线上各个设备的速度和参数，以实现更高效的生产。

2. 温度和湿度控制：在制造过程中，许多工艺需要特定的温度和湿度条件。电气控制系统通过传感器和执行器来监测和控制温度和湿度，以确保产品质量和工艺效率。

3. 安全控制：工厂电气控制系统可以用于监测和控制各种安全设备，例如紧急停机按钮、防火系统和安全门，以确保工人的安全。

4. 能源管理：工厂电气控制系统可以帮助优化能源消耗，例如通过控制照明系统的亮度和运行时间来节省电能。

电气控制技术的未来发展趋势

随着科技的不断进步，工厂电气控制技术也在不断发展。以下是一些可能的未来发展趋势：

工厂常见电气设备

引言

在现代工业生产中，电气设备扮演着至关重要的角色。工厂中的电气设备包括电力供应系统、电动机、传感器、控制装置等。这些设备的正常运行直接影响着工厂的生产效率和安全性。本文将介绍工厂中常见的电气设备及其功能和应用。

1. 电力供应系统

电力供应系统是工厂电气设备的基础。它包括配电变压器、开关柜、配电盘等组成部分。电力供应系统的主要功能是将输入电源的电能分配给不同的设备，确保它们能够正常运行。配电变压器用于降低或提高电压，以满足设备的电压要求。开关柜用于分断和连接电路，保护设备和人员的安全。配电盘则用于将电能传输给设备的各个分支。 2. 电动机

电动机是工厂中最常见的电气设备之一。它将电能转化为机械能，用于驱动各种设备。电动机的种类繁多，常见的有交流电动机和直流电动机。交流电动机广泛应用于工厂的主要动力系统，如机床、泵、风扇等。直流电动机则主要用于需要精确控制速度和扭矩的设备，如卷取机、起重机等。

3. 传感器

传感器是工厂中用于感知和检测环境的电气设备。它们能够将各种物理量转变为电信号，并将信号传输给控制装置进行处理。常见的传感器包括温度传感器、压力传感器、液位传感器等。温度传感器用于测量设备或环境的温度变化，以确保设备在合适的温度范围内运行。压力传感器用于测量气体或液体的压力，以监控设备的工作状态。液位传感器则用于测量容器中液体的水平，以避免过载或溢出。 4. 控制装置

控制装置是工厂中用于控制和调节电气设备运行的设备。它们能够根据预定的参数和逻辑规则对设备进行自动控制。常见的控制装置包括PLC（可编程逻辑控制器）和DCS（分散式控制系统）。PLC是一种可编程的数字计算器，能够根据输入的程序对设备进行逻辑控制。它广泛应用于自动化生产线、工业机械等领域。DCS是一种分布式的自动化控制系统，可以对整个工厂的设备进行集中监控和控制。

5. 特殊设备

除了上述常见的电气设备外，还有一些特殊的电气设备在工厂中得到广泛应用。例如，变频器用于调节电动机的转速和扭矩，以实现能量的节约和负载的平衡。UPS（不间断电源）用于提供短时间的备用电源，以防止电力中断对设备造成影响。工厂中的电气设备还包括电阻器、电感器、断路器等，它们起着各种不同的电气保护和控制作用。结论

工厂电气控制设备第二版教学设计

1 工厂电气控制设备第二版教学设计

课程简介

本门课程是为电气工程专业的学生设计的，旨在让学生了解工厂电气控制设备的基本原理和实际应用。本课程包括工业自动化、PLC程序设计、电机控制、工厂安全等方面内容的教学。

教学目的

通过学习本门课程，学生应该掌握以下技能：

1. 理解工厂电气控制设备的基本原理。

2. 掌握PLC程序设计的基本技巧。

3. 学会进行电机控制。

4. 了解工厂安全的重要性。

5. 掌握测量仪表的使用方法。

教学内容

第一章工业自动化

1.1 工业自动化概述

• 工业自动化定义

• 工业自动化的优势和局限性 #### 1.2 工业自动化分类

• 生产流程自动化

• 机器自动化 2 • 过程自动化 #### 1.3 工业自动化中的传感器和执行器

• 传感器的分类和原理

• 执行器的分类和原理 #### 1.4 工业自动化实验

• 传感器和执行器实际应用

• 工业自动化实验报告撰写

第二章 PLC程序设计

2.1 PLC概述

• PLC定义和发展历程

• PLC硬件组成 #### 2.2 PLC程序设计基础

• 梯形图基本符号

• 可编制逻辑

• 诊断和故障排除 #### 2.3 PLC程序设计实验

• 不同场景下的PLC程序设计实验

• 实验报告撰写

第三章电机控制

3.1 电机的基本原理

• 电机的分类、结构和工作原理

• 电机的变速和制动方法 #### 3.2 电机控制概述

• 电机控制的基本概念和原则

• 电机控制的方式和方法 #### 3.3 电动机控制实验

• 电动机运行和控制实验 3 • 实验报告撰写

第四章工厂安全

4.1 工厂安全概念

• 工业现场安全

• 职业健康和安全 #### 4.2 事故和危险源识别

• 事故和危险源的定义

• 事故和危险源识别方法 #### 4.3 风险评估和风险管理

• 风险评估的方法和工具

• 风险管理的原则和措施 #### 4.4 工厂安全实验

工厂电气 2

电磁铁（Electro-magnet）按照电磁系统的励磁方式分为直流电磁铁励磁和交流电磁铁励磁。

直流电磁铁：仅有线圈发热，直流电磁铁铁心由整块铸铁铸成，所以线圈匝数多、导线细，制成细长型，且不设线圈骨架，线圈与铁心直接接触，利于线圈的散热。

交流电磁铁：铁芯和线圈均发热，交流电磁铁的铁心则用硅钢片叠成，以减小铁损（磁滞损耗及涡流损耗）。所以线圈匝数少、导线粗，制成短粗型，吸引线圈设有骨架，且铁心与线圈隔离，利于铁心和线圈的散热。

吸力特性：

电磁系统的电磁吸力与气隙的关系曲线称为吸力特性。

图1-4 交流电磁机构的吸力特性图1-2 直流电磁机构的吸力特性

反力特性:

电磁系统的反作用力与气隙的关系曲线称为反力特性。

反作用力包括弹簧力、衔铁自身重力、摩擦阻力等。

1—直流电磁机构的吸力特性；2—交流电磁机构的吸力特性；3—反力特性

图1-5 吸力特性和反力特性

吸力特性与反力特性的配合

 吸力特性与反力特性适当配合的宗旨，是在保证衔铁产生可靠吸合动作的前提下尽量减少衔铁和铁心柱端面间的机械磨损和触点的电磨损。为此，在整个吸合过程中，吸力都应大于反作用力，即吸力特性曲线高于反力特性曲线，但不能过大或过小。

 吸力过大，会产生很大的冲击力，使衔铁与铁心柱端面造成严重的机械磨损。此外，过大的冲击力有可能使触点产生弹跳现象，从而导致触点的熔焊或烧损，也就会引起严重的电磨损，降低触点的使用寿命。吸力过小，可能使衔铁无法吸合而导致线圈严重过热乃至烧坏，即使衔铁能够吸合也会使衔铁运动速度降低，难以满足高频率操作的要求。

 在实际应用中，可通过调整释放弹簧或触点初压力来改变反力特性，使之与吸力特性有良好的配合。

交流电磁系统的短路环

1—衔铁；2—铁心；3—线圈；4—短路环

图1.5 交流电磁铁的短路环

交流电磁铁磁通是交变的，当磁通过零时，电磁铁的吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开，磁通过零后电磁吸力又增大，当吸力大于弹簧反力时，衔铁又吸合。这样反复动作，使衔铁产生强烈振动和噪声，甚至使铁芯松散。因此交流电磁铁铁芯端面上都安装一个铜制的短路环。短路环包围铁芯端面约2/3的面积。短路环的作用：消除振动和噪音。

工厂电气控制设备教案

1 第一篇电气控制技术

第一章常用低压电器

一、教学目的

1.掌握开关电器、主令电器、接触器、继电器、断路器、熔断器的作用、结构、工作原理。

2.掌握保护电器和控制电器的使用。

3.了解每种电器规定的技术参数和使用范围。

4.了解常用低压电器新旧图形符号和文字符号。

二、教学内容

1.绪论

2.常用低压电器的基本知识

3.开关电器

4.接触器

5.继电器

6.熔断器

7.主令电器

三、教学重点和难点

重点：每种电器作用、结构、工作原理。

难点：保护电器和控制电器的使用

四、教学方法

板书与多媒体相结合，并用实物图片来演示低压电气及其图形符号的教学方法，形象地介绍常用的开关电器、主令电器、接触器、继电器、断路器、熔断器的作用、结构、工作原理、主要参数及图形符号。

绪论

1.电气控制技术与PLC的发展

19世纪末到20世纪初为生产机械电力拖动的初期；

继电器接触器控制产生于20世纪20－30年代；

60年代出现了顺序控制器；

70年代，一种新型工业控制器—可编程控制器（PLC）问世。

2.《电气控制与PLC应用技术》课程的性质和任务

课程的主要内容是以电动机或其它执行电器为控制对象，介绍电气控制的基本原理、控制线路及设计方法，同时着重介绍可编程控制器（PLC）的功能、指令系统、编程方法和应用技术。

一、低压电器的分类

1.按电器的动作性质分

2.按电器的性能和用途分

3.按有无触点分

4.按工作原理分：

二、电磁式电器

电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。

1.电磁机构

电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。 2

图1.11 电磁机构的结构形式

(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式

工厂电气控制设备第章习题解答

第一章习题解答

1.1 如何区分直流电磁系统和交流电磁系统如何区分电压线圈和电流线圈

答：直流电磁铁铁心由整块铸铁铸成;而交流电磁铁的铁心则用硅钢片叠成;以减小铁损..

直流电磁铁仅有线圈发热;线圈匝数多、导线细;制成细长形;且不设线圈骨架;铁心与线圈直接接触;利于线圈的散热.. 交流电磁铁由于铁心和线圈均发热;所以线圈匝数少;导线粗;制成短粗形;吸引线圈设有骨架;且铁心与线圈隔离;利于铁心与线圈的散热..

1.2 交流电磁系统中短路环的作用是什么三相交流电磁铁有无短

路环为什么

答：交流接触器线圈通过的是交变电流;电流正负半波要经过零点;在电流过零点时线圈电磁吸力接近于零;如此动铁芯会与静铁芯发生振动和噪声..在铁心端面上开槽安放短路环后;交变的磁通使得短路环产生同频交变感应电流;该电流使短路环内产生与铁心磁通变化相反的逆磁通..如此在铁心端面上;短路环内的磁通与环外磁通在时间上错开;避免了吸力过零产生噪声和振动现象..

没有短路环;因为短路环是在电流过零时产生感应电流维持铁芯吸合;三相交流电磁铁一相电流过零时其余两相不为零;铁芯还是吸合的;因此不再需要短路环..

1.3 交流电磁线圈误接入直流电源、直流电磁线圈误接入交流电

源;将发什么问题为什么

答：交流电磁线圈误接入对应直流电源 ;时间长了有可能将线圈烧掉;因为交流线圈的电感一般很大;其电阻阻值较小;所以当通直流电源后;电流会很大;电磁阀不会动作..直流电磁线圈误接入对应交流电源;不会有什么影响;因为直流电磁线圈的阻值大;相应的电感也大;一般比交流电磁线圈的大..

1.4电弧是如何产生的有哪些危害直流电弧与交流电弧各有什么特点低压电器中常用的灭弧方式有哪些

答：开关触头在大气中断开电路时;如果电路的电流超过 0.25～1A;电路断开后加在触头间的电压超过 12～20V;则在触头间隙又称弧隙中便会产生一团温度极高、发出强光和能够导电的近似圆柱形的气体..电弧的危害：
