全自动皮壳机的纸盒成型机要点及技术参数
立式纸箱自动成型机设备工艺原理
立式紙箱自動成型機设备工艺原理1. 引言在工业生产中，包装箱是不可缺少的物品。
随着物流业的不断发展，包装箱的生产也在不断地创新和变化。
其中，立式紙箱自動成型機是一个关键的设备。
本文将从工艺原理方面，对立式紙箱自動成型機的工作过程、原理和应用进行深入的探讨。
2. 立式紙箱自動成型機工作过程立式紙箱自動成型機是通过电器元器件和气动元器件的组合控制，完成装订箱子的操作。
设备的主要组成部分包括：进纸部分、折边部分、胶盒部分、压盖部分、成品出口等。
在进纸部分，通过自动进纸机构将未经加工的包装板进入成型机，成型机依据箱型要求将其进行剪切、折叠和压条等处理。
在折边部分，设备会将切好的板材进行折叠，将板材的顶部侧面向内折叠，而将底面的两边向外折叠，形成了立式箱的四个立边。
在胶盒部分，同样是通过自动化的系统完成的。
设备会将打好胶的底盒送到相应的位置，翻转将胶面向上，再将好的盖盒输送到底盒的正上方，然后靠在胶面上。
在压盖部分，设备将成品箱子送到压盖区域，通过压盖装置将盖子压实。
在成品出口，设备通过输送带将成品箱子送到相关制品线路。
总体上，立式紙箱自動成型機工作过程的核心是完全依赖于电器元器件和气动元器件的协同工作。
整机通过按照规定工艺，完成箱体、底盒、盖盒等组合操作。
3. 立式紙箱自動成型機的工艺原理在立式紙箱自動成型機运作的过程中，主要分为自动进纸机构、传动机构、纸板条上送机构和盒装模包上送机构四大部分。
首先是自动进纸机构，在这个部分，设备完成了纸板控制和进纸。
进纸后，设备会将其转移到下一个部分，这是由传动机构完成的。
传动机构依据电气控制完成，它的传动部分一般由伺服电机+减速器+同步齿轮+齿轮泵+流量控制阀等构成。
纸板条上送机构和盒装模包上送机构都依靠气路装置实现。
这个部分的关键是实现自动负载，通过整机上的反应力，使得输送带和夹紧装置在推进纸板的同时平衡。
除了上述部分外，立式紙箱自動成型機还包括齿轮链、胶水区、成品快速输送带、压盖装置、输送带等。
全自动打包机详解剖析
全自动打包机详解剖析全自动打包机详解剖析名称：全自动打包机、捆扎机、捆包机产品型号：YSKZ-101型详细介绍适用于食品、医药、五金等行业纸箱打包、纸张打包等各种大小货物的自动打包捆扎。
1、全自动捆扎机，不须人工插带，工作效率高，劳动强度低；2、打包紧力卓越，故障少，维修方便；3、打包机零部件均由电脑数控机床精密加工；4、打包动作柔和，耐用性卓越，打包功能完善；5、打包结束后电机马上停止，省电实用。
技术参数：PP带：宽度9-18mm 厚度0.5-1.0mm功率：850W电源：1PH-110V/220V(50/60HZ) 3PH-220V/380V(50/60HZ)捆包速度：2.3秒/次打包尺寸：最小100×30mm 最大850×600mm打包力度：最大80kg弓架尺寸：850×600mm机器尺寸：1412×600×1540mm 机台高820mm 重量：215kg环境、背景：目前，我国的打包机行业的发展前景非常乐观，只要企业能抓住机遇，与时俱进，相信在不久的将来，我国的打包机行业定会站立在世界包装行业的最前端。
让创造引领着我们，打造全新的全自动打包机，使包装机械向着集成化，高效化，智能化等方向发展。
详细介绍：适用于食品、医药、五金等行业纸箱打包、纸张打包等各种大小货物的自动打包捆扎。
1、全自动捆扎机，不须人工插带，工作效率高，劳动强度低。
2、打包紧力卓越，故障少，维修方便。
3、打包机零部件均由电脑数控机床精密加工。
4、打包动作柔和，耐用性卓越，打包功能完善。
全自动打包机的常见故障检修：1、储带箱故障当储带箱进带电动机运转超过7秒时，灯亮。
2、全自动打包机可防止因储带箱无带或限位开关失常而引起电动机运行过负荷。
要复置，检查限位开关，然后将主电关断开/再接通。
3、电流过负荷当三个电动机或加热器过负荷时，灯亮，在循环操作时灯闪烁时正常。
4、电动机过负荷电流过负荷灯连续约5秒时此灯亮。
废纸打包机标准
废纸打包机的标准涉及多个方面，包括但不限于以下几个方面：
1. 强度标准：强度和刚度是衡量全自动废纸打包机各部分工作能力的基本计算标准。
为了使零件正常工作，在工作过程中不会出现断裂、过度的残余变形和疲劳损伤，从而使零件具有足够的强度，全自动废纸打包机的零件必须符合强度条件。
2. 技术参数：废纸打包机的技术参数包括电源、功率、打包速度、台面高度、框架尺寸、捆扎形式、适用包带以及电器配置等。
例如，电源为380V/50HZ，功率为750W/5A，打包速度小于或等于2.5秒/道，台面高度为750mm，框架尺寸宽度为800mm（高度根据需要定制），捆扎形式包括平行1～多道，方式有点动、手动、连打、球开关、脚踏开关等。
3. 发展趋势：废纸打包机的发展趋势是高速化、高效化、低能耗。
随着技术的不断进步和应用需求的提升，废纸打包机将会更加智能化、自动化，提高生产效率和降低能耗。
需要注意的是，废纸打包机的具体标准可能因不同厂家、不同型号、不同应用场景而有所差异。
因此，在选择废纸打包机时，需要根据实际需求和应用场景选择合适的厂家和型号，并注意参考相关的技术规范和标准进行评估和选择。

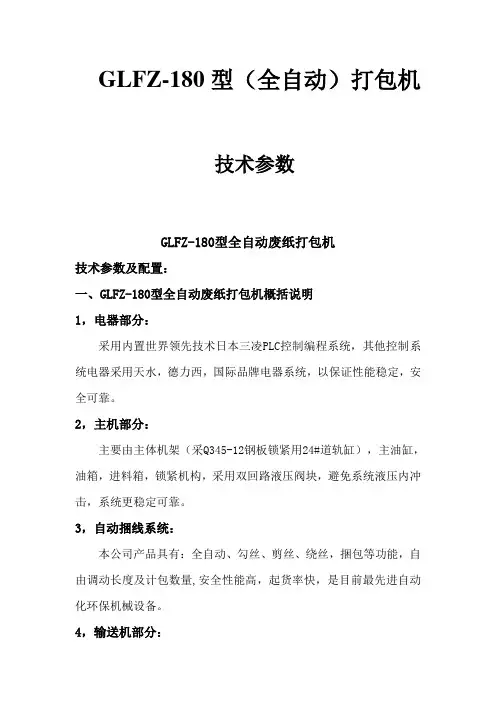

180型废纸打包机参数
GLFZ-180型（全自动）打包机技术参数GLFZ-180型全自动废纸打包机技术参数及配置：一、GLFZ-180型全自动废纸打包机概括说明1，电器部分：采用内置世界领先技术日本三凌PLC控制编程系统，其他控制系统电器采用天水，德力西，国际品牌电器系统，以保证性能稳定，安全可靠。
2，主机部分：主要由主体机架（采Q345-12钢板锁紧用24#道轨缸），主油缸，油箱，进料箱，锁紧机构，采用双回路液压阀块，避免系统液压内冲击，系统更稳定可靠。
3，自动捆线系统：本公司产品具有：全自动、勾丝、剪丝、绕丝，捆包等功能，自由调动长度及计包数量,安全性能高，起货率快，是目前最先进自动化环保机械设备。
4，输送机部分：我公司独特设计双梁结构大架、高强度耐磨“锰钢”链条、高强度“三层线”输送胶板、可调速电机，安全保护装置，自动润滑系统，方便保养设备，输送带采用加强，宽型设计，大大提高了上纸量和工作效率。
输送机长度为地下部分3米，地上部分8米。
5、链条部分：间距100，采用锰钢抗磨材质，板厚5MM，宽35MM二、机械性能特点及规格参数；01产量：6~7（纸皮）吨/小时8~9（报纸）吨/小时注：此数据为客户反馈现场数据，并不是理论上的数据，我公司依实际工作产能为准。
02压包尺寸：L自由调整*W1100mm*H1250mm03成品重量：900～1300kg/包（密度：400-500kg/m3）04进料口尺寸：L1800mm×W1100mm05工作方式：全自动液压自动打包，液压穿线自动捆线，铁线使用范围（12#-14#）。
06成型切刀：切压式（减轻铁线丝头弯曲）可更换刀片。
07绞线机构：绕丝式；节约铁线使用量20％；降低成本。
08油箱容积：2000 (L)（整套液压系统约6桶液压油）。
09捆线方式：油压钩线、切压式切线系统，捆线条数：5条。
10剪切刀片：可更换分段式。
11底部结构：滚轮轨道；可换式12mm耐磨优质钢材；加强型主体和底板。

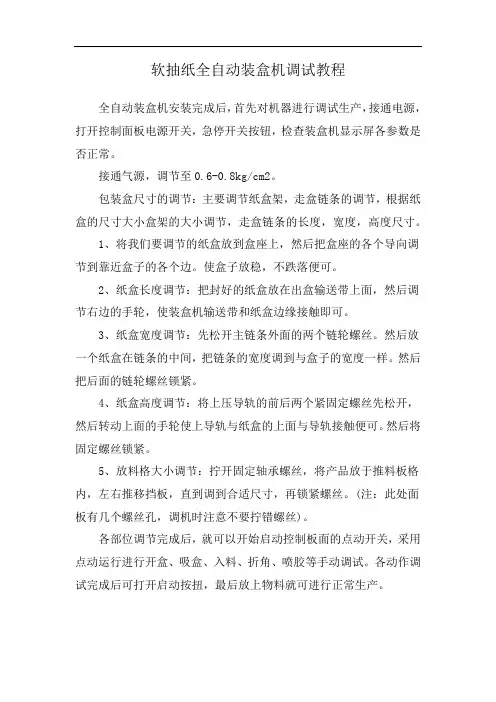

软抽纸全自动装盒机调试教程
软抽纸全自动装盒机调试教程
全自动装盒机安装完成后，首先对机器进行调试生产，接通电源，打开控制面板电源开关，急停开关按钮，检查装盒机显示屏各参数是否正常。
接通气源，调节至0.6-0.8kg/cm2。
包装盒尺寸的调节：主要调节纸盒架，走盒链条的调节，根据纸盒的尺寸大小盒架的大小调节，走盒链条的长度，宽度，高度尺寸。
1、将我们要调节的纸盒放到盒座上，然后把盒座的各个导向调节到靠近盒子的各个边。
使盒子放稳，不跌落便可。
2、纸盒长度调节：把封好的纸盒放在出盒输送带上面，然后调节右边的手轮，使装盒机输送带和纸盒边缘接触即可。
3、纸盒宽度调节：先松开主链条外面的两个链轮螺丝。
然后放一个纸盒在链条的中间，把链条的宽度调到与盒子的宽度一样。
然后把后面的链轮螺丝锁紧。
4、纸盒高度调节：将上压导轨的前后两个紧固定螺丝先松开，然后转动上面的手轮使上导轨与纸盒的上面与导轨接触便可。
然后将固定螺丝锁紧。
5、放料格大小调节：拧开固定轴承螺丝，将产品放于推料板格内，左右推移挡板，直到调到合适尺寸，再锁紧螺丝。
(注：此处面板有几个螺丝孔，调机时注意不要拧错螺丝)。
各部位调节完成后，就可以开始启动控制板面的点动开关，采用点动运行进行开盒、吸盒、入料、折角、喷胶等手动调试。
各动作调试完成后可打开启动按扭，最后放上物料就可进行正常生产。

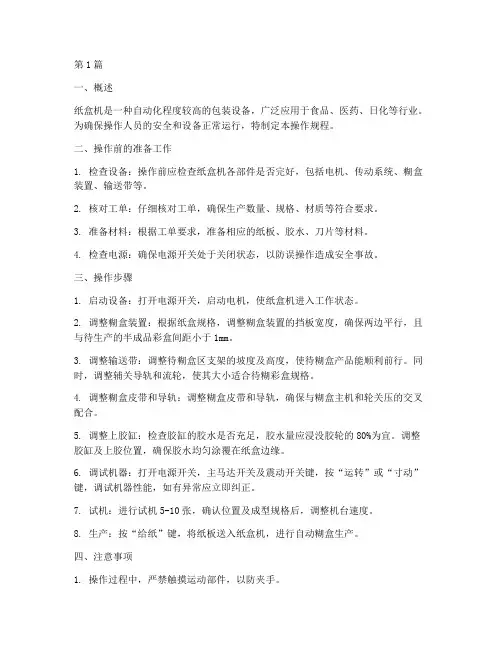

纸盒机操作规程(3篇)
第1篇一、概述纸盒机是一种自动化程度较高的包装设备，广泛应用于食品、医药、日化等行业。
为确保操作人员的安全和设备正常运行，特制定本操作规程。
二、操作前的准备工作1. 检查设备：操作前应检查纸盒机各部件是否完好，包括电机、传动系统、糊盒装置、输送带等。
2. 核对工单：仔细核对工单，确保生产数量、规格、材质等符合要求。
3. 准备材料：根据工单要求，准备相应的纸板、胶水、刀片等材料。
4. 检查电源：确保电源开关处于关闭状态，以防误操作造成安全事故。
三、操作步骤1. 启动设备：打开电源开关，启动电机，使纸盒机进入工作状态。
2. 调整糊盒装置：根据纸盒规格，调整糊盒装置的挡板宽度，确保两边平行，且与待生产的半成品彩盒间距小于1mm。
3. 调整输送带：调整待糊盒区支架的坡度及高度，使待糊盒产品能顺利前行。
同时，调整辅关导轨和流轮，使其大小适合待糊彩盒规格。
4. 调整糊盒皮带和导轨：调整糊盒皮带和导轨，确保与糊盒主机和轮关压的交叉配合。
5. 调整上胶缸：检查胶缸的胶水是否充足，胶水量应浸没胶轮的80%为宜。
调整胶缸及上胶位置，确保胶水均匀涂覆在纸盒边缘。
6. 调试机器：打开电源开关，主马达开关及震动开关键，按“运转”或“寸动”键，调试机器性能，如有异常应立即纠正。
7. 试机：进行试机5-10张，确认位置及成型规格后，调整机台速度。
8. 生产：按“给纸”键，将纸板送入纸盒机，进行自动糊盒生产。
四、注意事项1. 操作过程中，严禁触摸运动部件，以防夹手。
2. 严禁在设备运行时进行维修、调整或清理。
3. 操作人员应熟悉设备性能，严格按照操作规程进行操作。
4. 生产过程中，如发现异常情况，应立即停机检查，排除故障后方可继续生产。
5. 工作结束后，关闭电源，清理设备，保持工作场所整洁。
五、安全措施1. 操作人员应佩戴安全帽、防护眼镜等防护用品。
2. 设备周围应设置安全警示标志，防止无关人员进入。
3. 定期对设备进行保养和维护，确保设备安全运行。
纸质蛋糕盒成型机设备工艺原理
纸质蛋糕盒成型机设备工艺原理一、引言随着经济和物质生活水平的发展，越来越多的人开始关注生活品质。
作为一种时尚的餐饮产品，蛋糕在市场上受到越来越多人的欢迎，而纸质蛋糕盒则是蛋糕包装领域的重要组成部分。
纸质蛋糕盒不仅美观且环保，已经成为蛋糕包装行业的主流。
现代生产中，纸质蛋糕盒成型机被广泛应用于蛋糕包装行业，制作出来的纸质蛋糕盒不仅外观美观、规格准确，速度快且成本低廉，是生产过程中必不可少的一种生产设备。
本文从设备工艺原理方面进行研究，旨在探究纸质蛋糕盒成型机的工艺原理及其制作过程中的注意事项。
二、纸质蛋糕盒成型机工艺流程纸质蛋糕盒成型机由耐磨铸铁机架、滚轮、传送带、压痕结构、前后定位装置、纸张张力控制等几部分机构组成。
整个工艺流程如下：1.纸张输送：将成型机放置在传送带上，通过机器上的控制箱，将厚度不超过0.6mm，质量在200-300g之间的卡纸或喷涂纸送入设备中。
2.压痕切割：在成型机内部利用一套切割化纤和压痕工具，将纸张切割和压痕，形成制作纸质蛋糕盒的基本大致形状。
3.粘合成型：切割后的纸张将按照设备工作原理被自动折叠、沾胶、贴合、压紧，使其成型为所需要的蛋糕盒子。
4.拉板调整：经过自动成型后的蛋糕盒子会被拉到专用板上进行调整，不正确的位置再进行调整后进入下一步。
5.装配组装：进行最后的装配工作，包括花纹压花和附件安装。
通过这些工艺流程，最终形成规格统一、质量稳定的纸质蛋糕盒。
三、成型机的工艺原理1. 纸张输送纸张输送机是最开始的纸张输送设备，主要由下侧带式输送机、纸张校正装置和传送卡纸装置三部分构成。
传送带的常规宽度为520mm，传送带的中间部位由支架支撑，使其可以承载卡纸在运输过程中的重量。
纸张校正装置用于校对卡纸纸张状态，系带调节装置可进行上下左右位置的调整，从而确保卡纸在成型过程中能够保证尺寸精度与稳定性。
2. 纸张压平处理将卡纸从纸卷中卷取后，丝印车间的卷烟纸经常会产生轻微外凸问题。
ST全自动皮壳机的特点及书壳制作解决方案
从KOLBUS到ST的发展我国最早接触的皮壳机均由国外进口报纸印刷，而最初被广泛接受与认可的是德国KOLBUS（柯尔布斯）品牌。
KOLBUS皮壳机从20世纪60年代的单头机发展到70年代后期的DA系列、80年代的DAS系列、90年代以后的240／270系列等，到现在已有50年历史，一直以来以其优越紧凑的设计、稳定的性能、精准的定位、灵活的操控性和高速的生产效率而在精装书壳制作这一领域中称霸。
票证印刷公司（以下简称晟图）成立，通过与客户同步发展，晟图创立并完善了以“ST”为主的品牌系列皮壳机利通，全方位提供精装解决方案，通过遍及全球的销售网络精心打造“ST”世界级品牌，紧随KOLBUS的步伐。
我国自主研发的精品皮壳机也逐渐在市场上站住了脚跟。
ST全自动皮壳机的特点晟图研发的ST全自动皮壳机具有真空转换系统（已获国家专利）、自动润滑加油系统、快速换模系统及智能控制胶黏剂预热装置，采用日本欧姆龙PLC人机对话彩色显示屏和变频调整控制系统等，可自动完成常规书壳的封面上胶设备操作，以及两侧板纸、中心条或中心纸的定位、包边、双向整平。
印刷商巡礼不仅能在精品书壳制作流程中完美演绎，而且在手机盒、礼品盒、相册、月饼盒、台历架、账册、CD盒、手表盒等很多包装产品的加工中都可以发挥效用。
这就为投资者创造了更多的业务渠道，增加了更多的业务量，最大程度地满足了国人的多元化投资理念，并可在较短周期内收回投资成本。
ST全自动皮壳机书壳制作常见问题及解决方法ST全自动皮壳机尽管具有诸多优点水墨平衡，但在实际生产使用过程中仍然会碰到一些难题，下面就其在制作书壳过程中遇到的常见问题及解决方法给大家做简要分析。
1.吸封面时吸多张吸封面时吸起双张或多张，主要有以下4个原因。
(1)封面在裁切后没有松开或松散，应在装封面时抖散封面。
(2)封面带静电，主要是封面在进行表面处理时没有除去静电《中国印刷蓝皮书》，导致制壳时吸多张，这时应将封面一一分开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动皮壳机的纸盒成型机要点及技术参数
产品简介
全自动纸盒成型机是制作高档精品天地盖纸盒的最佳设备，设计
合理、性能可靠、世界同等技术水平。采用PLC可编程序控制器、光
电跟踪系统、液压气动系统、触摸屏人机界面，实施自动送面纸、面
纸上胶、纸板自动输送、纸板成型贴四角、定位贴合、纸盒成型动作
一次性完成，整机生产全自动联机动作，生产效率与传统工艺制作相
比提高了三十多倍。可适用于制作鞋盒、衬衫盒、手饰盒、礼品盒等
高档纸盒产品。
技术参数
面纸尺寸
（A×B）
Amin 95mm
Amax 610mm
Bmin 180mm
Bmax 850mm
面纸厚度 100-200g/㎡
纸板厚度 1-3mm
成品（纸盒）尺寸
（W×L×H）
Wmin 40mm
Wmax 400mm
Lmin 85mm
Lmax 600mm
Hmin 15mm
Hmax 150mm
折入纸边尺寸
Rmin 7mm
Rmax 35mm
定位精度 ±0.5mm
生产速度 ≤35sheets/min
电机功率 10.35kw/380v 3phase
电热功率 6KW
机器重量 5800Kg
整机尺寸 L6600×W4100 ×H3250mm
