5-5 显微镜和望远镜 课件(共31张PPT)
课堂讲解
例2：【解析】显微镜包括物镜和目镜，物镜相当于投影仪成倒立的放大的实像 ，目镜相当于放大镜成正立的放大的虚像。A中显微镜使用相同的光圈，（a） 放大倍数小，可视范围大，也就是有光的面积比（b）大，所以比较亮，故该选 项说法正确；B中（a）放大倍数小，看到的面积大，（b）中看到的只是（a） 中的一部分，故该选项说法不正确；C中无论玻片往右移还是往左移，（a）和 （b）观察到的影像都是一样的，故该选项说法不正确；D中影像是否模糊，有 多方面因素，换成（b）后放大倍数过小，未必清晰，故该选项说法不正确。
我们的宇宙中拥有上千亿个星系，银河系只是这上千亿个星系中的一 个。银河系异常巨大，一束光穿越银河系需要10万年的时间。太阳不 过是银河系中几千亿颗恒星中的一员。太阳周围有水星、金星、地球、 火星、木星、土星、天王星、海王星等行星绕它运行，地球在离太阳 比较近的第三条轨道上。此外，还有若干其他天体绕太阳转动。
课堂讲解
知识点2：显微镜 1.结构： （3）载物台：承载被观察的物体。 （4）反光镜：用来反射光线，增加光的强度，便于观察物体。
课堂讲解
知识点2：显微镜 2.显微镜的工作原理 （1）被观察物体反射出的光经过物镜后成一个放大的实像， 道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的 放大镜，把这个像再放大一次，经过两次放大作用，我们就可 以看到肉眼看不到的物体了。
课堂讲解
知识点1：望远镜 例 1：下列说法正确的是（ A ）
A. 所有的望远镜的物镜都是由凸透镜组成的 B. 所有的望远镜的物镜都是由凹透镜组成的 C. 望远镜的物镜既可以用凸透镜，也可以用凹透镜 D. 显微镜的物镜既可以用凸透镜，也可以用凹透镜
课堂讲解
例1：【解析】望远镜是一种利用透镜观测遥远物体的光学仪器，伽利略望远 镜的物镜是凸透镜，目镜是凹透镜，开普勒望远镜：目镜、物镜都是凸透镜， 物镜都是由凸透镜组成，但目镜既可以用凸透镜，也可以用凹透镜；显微镜 的目镜、物镜都是凸透镜。
【初中物理】人教版八年级物理上册5.4眼睛与眼镜5.5显微镜和望远镜ppt课件—精选资料
视角
视角的有关知识: 视角越大，对物体的观察越清楚。
视角的大小不仅与物体的大小有关，还与 物体到眼睛的距离有关。
注意：
• 显微镜经过两次放大后看到倒立放大虚像。 • 望远镜看到的是倒立缩小的虚像，但视角被放大。
1、显微镜镜筒两端各有一组凸透镜,靠近眼睛的叫（ ），靠近被观目察镜物体的叫
（ ）.

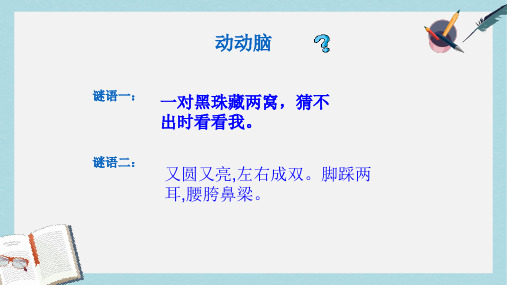

动动脑
谜语一： 一对黑珠藏两窝，猜不 出时看看我。
谜语二：
又圆又亮,左右成双。脚踩两 耳,腰胯鼻梁。
四、眼睛和眼镜
Hale Waihona Puke 一、眼球的结构角膜 晶状体
视网膜
晶状体和角膜的共同作用 视网膜 则相当于一个光屏。
相当于一个凸透镜。
二、眼睛的成像原理
类似照相机的凸透镜成像
u＞2f 成倒立、缩小的实像
三、人眼看清远近物体的原理：
五、显微镜和望远镜 纹，当它的手上下移动时，那地板上的花纹便忽大忽小，他把镜片的距离固定，花纹一下子变得又粗又大。
詹森拿着镜片跑到花园里，看到树叶上有个小甲虫，他把镜片拉开距离一看，哟，小甲壳虫简直变成了一只 小鸡！詹森兴奋地将爸爸叫来观看，爸爸也被这种神奇的现象惊呆了。于是爸爸帮詹森用铁片做了一粗一细 两个圆筒，把两个凸透镜片分别固定在两个圆筒上，小圆筒插入大圆筒并可以自由滑动，从而调整两个镜片 间的距离。世界上最早的显微镜就这样诞生了，尽管它十分简陋，放大的倍率也不高，但这在历史上具有划 时代的意义
_______________视_像网. 膜
倒立、缩小的实
课堂练习
2.近视眼只能看清____处近物体，看不清___处物体；远远处物
体在近视眼里成像在视网膜____；近视眼配戴_______。
前
凹透镜
视角的有关知识: 视角越大，对物体的观察越清楚。
视角的大小不仅与物体的大小有关，还与 物体到眼睛的距离有关。
注意：
• 显微镜经过两次放大后看到倒立放大虚像。 • 望远镜看到的是倒立缩小的虚像，但视角被放大。
1、显微镜镜筒两端各有一组凸透镜,靠近眼睛的叫（ ），靠近被观目察镜物体的叫
（ ）.
动动脑
谜语一： 一对黑珠藏两窝，猜不 出时看看我。
谜语二：
又圆又亮,左右成双。脚踩两 耳,腰胯鼻梁。
四、眼睛和眼镜
Hale Waihona Puke 一、眼球的结构角膜 晶状体
视网膜
晶状体和角膜的共同作用 视网膜 则相当于一个光屏。
相当于一个凸透镜。
二、眼睛的成像原理
类似照相机的凸透镜成像
u＞2f 成倒立、缩小的实像
三、人眼看清远近物体的原理：
五、显微镜和望远镜 纹，当它的手上下移动时，那地板上的花纹便忽大忽小，他把镜片的距离固定，花纹一下子变得又粗又大。
詹森拿着镜片跑到花园里，看到树叶上有个小甲虫，他把镜片拉开距离一看，哟，小甲壳虫简直变成了一只 小鸡！詹森兴奋地将爸爸叫来观看，爸爸也被这种神奇的现象惊呆了。于是爸爸帮詹森用铁片做了一粗一细 两个圆筒，把两个凸透镜片分别固定在两个圆筒上，小圆筒插入大圆筒并可以自由滑动，从而调整两个镜片 间的距离。世界上最早的显微镜就这样诞生了，尽管它十分简陋，放大的倍率也不高，但这在历史上具有划 时代的意义
_______________视_像网. 膜
倒立、缩小的实
课堂练习
2.近视眼只能看清____处近物体，看不清___处物体；远远处物
体在近视眼里成像在视网膜____；近视眼配戴_______。
前
凹透镜
显微镜和望远镜课件人教版物理八年级上册
400 = 40×10
望远镜
（照相机）
第一次：倒立、缩小、实像 第二次：正立、放大、虚像
望远镜： 倒立、缩小、虚像
既然物体通过望远镜形成的是一个倒立缩小的虚像，那为什 么我们用望远镜视察远处的物体时，会感觉到物体被放大了呢？
视角
物体本身的大小
物体到眼睛的距离
既然物体通过望远镜形成的是一个倒立缩小的虚像，那为什 么我们用望远镜视察远处的物体时，会感觉到物体被放大了呢？
拉近物体到人眼的距离 视角变大
物体更加清楚
第一次：倒立、缩小、实像 第二次：正立、放大、虚像
望远镜 (倒立、缩小、虚像)
第一次：倒立、放大、实像 第二次：正立、放大、虚像
显微镜 (倒立、放大、虚像)
课堂练习
C
D
课堂练习
A
B
课堂练习
C
A 乙
Thanks
人教版初中物理—八年级上册—第五章：透镜及其应用
5.5 显微镜和望远镜
显微镜
为什么显微镜能够起到放大的效果呢？
Hale Waihona Puke 目镜物镜 载物片 反光镜
放大的像
f1＜u＜2f1(投影仪)
放大的像
u2＜f2（放大镜）
第一次：倒立、放大、实像 第二次：正立、放大、虚像
显微镜： 倒立、放大、虚像
放大倍数 = 物镜 × 目镜
望远镜
（照相机）
第一次：倒立、缩小、实像 第二次：正立、放大、虚像
望远镜： 倒立、缩小、虚像
既然物体通过望远镜形成的是一个倒立缩小的虚像，那为什 么我们用望远镜视察远处的物体时，会感觉到物体被放大了呢？
视角
物体本身的大小
物体到眼睛的距离
既然物体通过望远镜形成的是一个倒立缩小的虚像，那为什 么我们用望远镜视察远处的物体时，会感觉到物体被放大了呢？
拉近物体到人眼的距离 视角变大
物体更加清楚
第一次：倒立、缩小、实像 第二次：正立、放大、虚像
望远镜 (倒立、缩小、虚像)
第一次：倒立、放大、实像 第二次：正立、放大、虚像
显微镜 (倒立、放大、虚像)
课堂练习
C
D
课堂练习
A
B
课堂练习
C
A 乙
Thanks
人教版初中物理—八年级上册—第五章：透镜及其应用
5.5 显微镜和望远镜
显微镜
为什么显微镜能够起到放大的效果呢？
Hale Waihona Puke 目镜物镜 载物片 反光镜
放大的像
f1＜u＜2f1(投影仪)
放大的像
u2＜f2（放大镜）
第一次：倒立、放大、实像 第二次：正立、放大、虚像
显微镜： 倒立、放大、虚像
放大倍数 = 物镜 × 目镜
八年级物理上册5.5显微镜和望远镜课件(新版)新人教版
复习:凸透镜成像规律
u>2f
2f
F
F 2f
f<u<2f
2f
F
F 2f
照相机 投影仪
u<f
2f
F
F 2f
放大镜
思考：要得到放大的像，可以使用哪些方法？
显微镜下的植物细胞
视角
视角：从眼睛的光心向观察物体的两端所引的两条直 线的夹角。
视角越大，对物体的观察越清楚。
目镜
物镜
目镜
2f1
F1的像是倒立还是正立, 虚像还是实像?
物镜的作 目镜的作 增大视角的方
用使被观察 用
法
的物体成
一个倒立 把物镜成
的放大的 的实像，
显微镜
实像,像投 影仪的镜
再一次放 大成虚像
把物体的像 放大
头
光学显微镜的发展：
R.胡克在17世纪中期 制做的复式显微镜
19世纪中期的显微 镜
20世纪初期的显微 镜
光学显微镜的发展：
切片显微镜
解剖显微镜
二、望远镜
• 1．基本构成：
• 目镜和物镜都是凸透镜
•
f物＞f目。
Thank you !
u>2f
2f
F
F 2f
f<u<2f
2f
F
F 2f
照相机 投影仪
u<f
2f
F
F 2f
放大镜
思考：要得到放大的像，可以使用哪些方法？
显微镜下的植物细胞
视角
视角：从眼睛的光心向观察物体的两端所引的两条直 线的夹角。
视角越大，对物体的观察越清楚。
目镜
物镜
目镜
2f1
F1的像是倒立还是正立, 虚像还是实像?
物镜的作 目镜的作 增大视角的方
用使被观察 用
法
的物体成
一个倒立 把物镜成
的放大的 的实像，
显微镜
实像,像投 影仪的镜
再一次放 大成虚像
把物体的像 放大
头
光学显微镜的发展：
R.胡克在17世纪中期 制做的复式显微镜
19世纪中期的显微 镜
20世纪初期的显微 镜
光学显微镜的发展：
切片显微镜
解剖显微镜
二、望远镜
• 1．基本构成：
• 目镜和物镜都是凸透镜
•
f物＞f目。
Thank you !
新人教版八年级物理上册第五章第五节显微镜和望远镜 (共11张PPT)
距离小，视角大。
视角
物体
视角
通过目镜可观察物体的虚 像，视角增大了，好像物 体被移近，从而使我们能 看清远处的物体。
缩小的虚像 通过望远镜看物体
小结：
结构
物镜：靠近被观察物体，作用相当 于投影仪的镜头。
目镜：靠近眼睛的一组透镜，作用 像一个普通的放大镜。
显微镜
载物台：承载被观察物体。 反光镜：增加光的强度，便于观察物体。
§5.5 显微镜和望远镜
一、显微镜
1、显微镜 结构：
物镜：靠近被观察物体，作用相当于投影仪的镜头。 目镜：靠近眼睛的一组透镜，作用像一个普通的放大镜。
载物台：承载被观察物体。 反光镜：增加光的强度，便于观察物体。
2.显微镜原理:
物体经物镜成倒 立的放大的实像，该 实像又经目镜成正立 放大的虚像。
A
B
B/
A/
练习：
在用显微镜观察细小物体时，来 自被观察物体的光经过物镜后生成一 个 放大 的实 像；在用望远镜 观察远方物体时，来自被观察物体的 光经过物镜后生成一个缩小 的 实 像。
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月10日星期日2022/4/102022/4/102022/4/10 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/102022/4/102022/4/104/10/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/102022/4/10April 10, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
物镜
目镜
视角
物体
视角
通过目镜可观察物体的虚 像，视角增大了，好像物 体被移近，从而使我们能 看清远处的物体。
缩小的虚像 通过望远镜看物体
小结：
结构
物镜：靠近被观察物体，作用相当 于投影仪的镜头。
目镜：靠近眼睛的一组透镜，作用 像一个普通的放大镜。
显微镜
载物台：承载被观察物体。 反光镜：增加光的强度，便于观察物体。
§5.5 显微镜和望远镜
一、显微镜
1、显微镜 结构：
物镜：靠近被观察物体，作用相当于投影仪的镜头。 目镜：靠近眼睛的一组透镜，作用像一个普通的放大镜。
载物台：承载被观察物体。 反光镜：增加光的强度，便于观察物体。
2.显微镜原理:
物体经物镜成倒 立的放大的实像，该 实像又经目镜成正立 放大的虚像。
A
B
B/
A/
练习：
在用显微镜观察细小物体时，来 自被观察物体的光经过物镜后生成一 个 放大 的实 像；在用望远镜 观察远方物体时，来自被观察物体的 光经过物镜后生成一个缩小 的 实 像。
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月10日星期日2022/4/102022/4/102022/4/10 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/102022/4/102022/4/104/10/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/102022/4/10April 10, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
物镜
目镜
新课标人教版八年级上册物理第5课《显微镜和望远镜》第五课时课件
探究新知
5.5 显微镜与望远镜
显微镜的结构和成像原理
的点
结击
构图
目镜：靠近眼睛的透镜。
和片
成演 像示
物镜：靠近被观察物
原显
体的透镜。
理微
镜
每组透镜的作用
都相当于一个凸透镜。
探究新知
5.5 显微镜与望远镜
类别
目镜
成像特点 正立、虚像
放大
物镜
倒立、实像
相当于
放大镜
投影仪
焦距
物镜焦距较小，放大倍数较大，目镜焦距 较大，放大倍数较小，在使用时二者不能 互换
连接中考
例 小明在用显微镜观察上皮组织细胞时，通过调节，已使被观 察物体处在视野的中央了，但像太小，观察不清楚，这时他应 该（ B ） A．使物镜远离物体，目镜位置不变 B．使物镜靠近物体，目镜远离物镜一些 C．使物镜远离物体，目镜靠近物镜一些 D．使物镜位置不变，目镜靠近物镜一些
探究新知
知知识识点点22
探究新知
5.5 显微镜与望远镜
另外，望远镜的物镜的直径 很大，能够会聚更多的光，使得 所成的像更加明亮。
凹面镜会聚 光线
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
巩固练习
5.5 显微镜与望远镜
连接中考
例 如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜。这 种仪器是__望__远__镜___（填“望远镜” 或“显微镜”），目镜的作用相当 于__放__大__镜__（填“放大镜”或“投 影仪”）。
进行了大量天文观测，支持了哥白尼的（ A ）
A．日心说
B．地心说
C．星云说
D．大爆炸说
课堂检测
5.5 显微镜与望远镜
人教版初中物理八年级上册5.5显微镜和望远镜课件PPT-附教案学案
CHU ZHONG WU LI JIAO XUE KE JIAN PPT
CONTENTS
显微镜与望远镜
一、显 微 镜
物镜和目镜由凸透镜组成。
目镜：靠近眼睛的凸透镜。
用凹面镜作为反光镜，起聚光作用。显微镜 ：
物镜：靠近被观察物体的 凸透镜。
显微镜的原理
物镜的作用
目镜的作用
显微镜
使被观察的 物体成一个 倒立的放大
提示：打开后可根据需要进行编辑，打 印，保存。 提示：打开后可根据需要进行编辑，打 印，保存。
点此下载
八上物理
导学案
提示：打开后可根据需要进行编辑，打 印，保存。
提示：打开后可根据需要进行编辑，打 印，保存。 提示：打开后可根据需要进行编辑，打 印，保存。
点此下载
八上物理
同步练习
提示：打开后可根据需要进行编辑，打 印，保存。
提示：打开后可根据需要进行编辑，打 印，保存。 提示：打开后可根据需要进行编辑，打 印，保存。
点此下载
八上物理
检测试卷
提示：打开后可根据需要进行编辑，打 印，保存。
提示：打开后可根据需要进行编辑，打 印，保存。 提示：打开后可根据需要进行编辑，打 印，保存。
点此下载
THIS TEMPLATE DESIGNED FOR WEN XIAO YU
课堂小结
➢显微镜 ➢望远镜
物镜的作用
使被观察的物 体成一个倒立 的放大的实像
使远处的物体在 焦点附近成倒立 的缩小的实像
目镜的作用
把物镜成的实 像，再一次放 大成虚像
把物镜成的 实像，放大 成虚像
增大视角的方法
把物体的像放大
把物体的像移近 把物体的像放大
CONTENTS
显微镜与望远镜
一、显 微 镜
物镜和目镜由凸透镜组成。
目镜：靠近眼睛的凸透镜。
用凹面镜作为反光镜，起聚光作用。显微镜 ：
物镜：靠近被观察物体的 凸透镜。
显微镜的原理
物镜的作用
目镜的作用
显微镜
使被观察的 物体成一个 倒立的放大
提示：打开后可根据需要进行编辑，打 印，保存。 提示：打开后可根据需要进行编辑，打 印，保存。
点此下载
八上物理
导学案
提示：打开后可根据需要进行编辑，打 印，保存。
提示：打开后可根据需要进行编辑，打 印，保存。 提示：打开后可根据需要进行编辑，打 印，保存。
点此下载
八上物理
同步练习
提示：打开后可根据需要进行编辑，打 印，保存。
提示：打开后可根据需要进行编辑，打 印，保存。 提示：打开后可根据需要进行编辑，打 印，保存。
点此下载
八上物理
检测试卷
提示：打开后可根据需要进行编辑，打 印，保存。
提示：打开后可根据需要进行编辑，打 印，保存。 提示：打开后可根据需要进行编辑，打 印，保存。
点此下载
THIS TEMPLATE DESIGNED FOR WEN XIAO YU
课堂小结
➢显微镜 ➢望远镜
物镜的作用
使被观察的物 体成一个倒立 的放大的实像
使远处的物体在 焦点附近成倒立 的缩小的实像
目镜的作用
把物镜成的实 像，再一次放 大成虚像
把物镜成的 实像，放大 成虚像
增大视角的方法
把物体的像放大
把物体的像移近 把物体的像放大
初二物理新版5.5 显微镜和望远镜课件
知识技能
自学检测
合作探究
精讲点拨
即时练习
谢
谢
自学检测
合作探究
精讲点拨
即时练习
结合显微镜的结构和成像光路图，小组相互讨论以下问题
一．
（1）显微镜主要有哪几部分组成？ 1． 什么是物镜，什么是目镜？由原理 图分析显微镜的物镜焦距比目镜的 焦距 短 （填“长”或”短”)，反 光镜是什么镜？它的作用是什么？
反光镜是凹面镜，作用是提高物体亮度。
（2）物体放在了什么地方，经过 物镜后成什么像？ 它与生活中的 哪种透镜相似？
自学检测
合作探究
精讲点拨
即时练习
【知识与技能】 1.了解显微镜、望远镜的基本构造，掌握显微镜和望远镜的 原理。 2.了解我们看到的物体大小与视角的关系。
知识技能
自学检测
合作探究
精讲点拨
即时练习
学习内容：显微镜和望远镜 学习指导：阅读课本 P103 至 P105 文字内容，插图，基本概念、 定义用红笔做上记号。
凸透镜 凸透镜 镜头类型 作 用 拉近物体、增大视角 将物镜成得的像放大 成像特点 倒立、缩小的实像 正立、放大的虚像
知识技能
自学检测
合作探究
精讲点拨
即时练习
●
1.实验室有如下一些镜头可供选择（见图），要使被观察的 物体放大50倍，应选择的镜头组合为 C 。
A．②和a
B．③和b
C．①和c
D．b和c
显微镜放大倍数：如果目镜的放大倍数是 10 倍，物镜的 放大倍数是40倍，则该显微镜的放大倍数是400倍(40×10)。
知识技能
自学检测
合作探究
精讲点拨
即时练习
●
2. 视角：物体的边缘跟眼睛所夹的角。视角越大，物体在视 网膜上所成的像越 大 ，看物体越清楚。这就是我们通常所说 的“近大远小”。物体对眼睛所成视角的大小与视角有关，还 与 距眼睛的距离 有关。小明站在平面镜前，当他逐渐靠近镜 子时，由于像相对于他的眼睛所成的视角逐渐 大 ，所以产生 一种“像在变大”的错觉，其实平面镜所成的像的大小 没变 ， 因为平面镜成所的像与物体大小 相等 。
新人教版八年级物理5.5显微镜和望远镜(flash+ppt)
结构
望远镜 原理：
小 结:
物镜的作用 目镜的作用 增大视角的方法 使被观察 的物体成 显微镜 一个倒立 的放大的 实像 使远处的 物体在焦 望远镜 点附近成 倒立的缩 小的实像 把物镜成 的实像， 再一次放 大成虚像
把物体的像放大
把物镜成的 把物体的像移近 实像，放大 把物体的像放大 成虚像
目镜 ）， 1 、显微镜镜筒两端各有一组凸透镜 , 靠近眼睛的叫（ 靠近被观察物体的叫（ 物镜 ）. 2、用显微镜观察物体时，物镜对物体所成的像是一个倒立放大 的( 实 )像（填“虚”或“实”），道理就像 投影仪 的镜头成 像一样。目镜的作用则像一个普通的 放大镜 ,再次对这个像成 放大的( 虚像 )（填“虚像”或“实像”）. 3、简易天文望远镜由物镜和目镜组成，远处的物体经过物镜成 一个倒立（ 缩小 ）的实像；道理就像 照像机 的镜头成像一 样。这个实像经过目镜成一个正立放大的（ 虚像 )（填“虚像” 或“实像”） 4、物体对眼睛所成视角的大小不仅和( 物体 )的大小有关,还 和物体到眼睛的( 距离 )有关.
2．光学显微镜的原理：
2．光学显微镜的原理：
（1）物镜：相当于投影仪的镜头， 成倒立放大的实像。
（2）目镜：相当于放大镜，
（成正立放大的虚像） 把物镜所成的像再放大一次。 显微镜放大倍数=物镜放大倍数目镜放大倍数。
光路图说明:
物镜 目镜
2f1 F1 O1 F1 F2 O2 F2
思考：显微镜看到的像是倒立还是正立,虚像还是实像?
视角
从眼睛的中心向物体两端所引的两条直线的
夹角。
a
a
视角与什么因素有关？
视角与物体大小有关 视角大
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显微镜
成像
物镜 倒立放大 的实像
正立放大 目镜 的虚像
镜头类型
作用
相当于一个 投影仪镜头 放大
相当于一个 放大 放大镜镜头
望远镜
成像
物镜 倒立缩小 的实像
正立放大 目镜 的虚像
镜头类型
作用
相当于一个
把物体
照像机镜头 拉近
相当于一个 放大 放大镜镜头
1、显微镜镜筒两端各有一组凸透镜,靠近眼睛的叫 ______ ，
• B．远处物体通过物镜成倒立缩小的实像， 再经过目镜成正立放大的虚像
• C．远处物体通过物镜成正立放大的虚像， 再经过目镜成倒立放大的实像
• D．远处物体通过物镜成倒立放大的实像， 再经过目镜成倒立缩小的实像
• 7．下列关于望远镜的说法不正确的是 （）
• A．所有的望远镜都是由两个凸透镜做成的 • B．望远镜的物镜可以是凹面镜 • C．我们看到远去的汽车越来越小，是因为
靠近被观察物体的叫___________.
2、用显微镜观察物体时，物镜对物体所成的像是一个倒立放大
的_______像（填“虚”或“实”），道理就像
的镜头
成像一样。目镜的作用则像一个普通的
,再次对这个像
成放大的_________（填“虚像”或“实像”）.
3、简易天文望远镜由物镜和目镜组成，远处的物体经 过物镜成一个倒立______ 的实像；道理就像________ 的镜头成像一样。这个实像经过目镜成一个正立放大的 _________（填“虚像”或“实像”） 4、物体对眼睛所成视角的大小不仅和______的大小有 关,还和物体到眼睛的__________有关.
作业：
１、上网查询有关显微镜和望远镜的资料
２、复习本章知识.基础达标训练：1、C 2、A 3、A 4、目镜 物镜
5、 凸透 目 放大 实 放大 虚
能力提高训练：6、B 7、A 9、C 10、影像 视觉
8、C
靠近眼睛的透镜
目镜
物镜
靠近物体的透镜
物镜 A`
目镜
A F目 F物
B B`
伽利略望远镜 开普勒望远镜 开普勒空间望远镜
红 外 线 望 远 镜
数 码
天文望远镜
望
远
镜
全球最大的单镜面光学望远镜
大把 气天 层文 的望 干远 扰镜 ，安 得置 到在 更大 清气 晰层 的外 天， 体可 照以 片免 。受
1.显微镜由目镜和物镜等元件构成，下列关 于显微镜的说法正确的是（ ）
A．目镜的焦距很短 B．通过目镜看到放大的实像 C．物镜的焦距很短 D．显微镜的放大倍数等于物镜和目镜放大 倍数之和
• 2.关于显微镜，下列说法正确的是（ ） • A．目镜的作用相当于放大镜 • B．目镜的作用相当于照相机 • C．物体经物镜成放大的虚像 • D．物体经目镜成放大的实像
物镜
目镜
2f1
2f1
F1 O1
F1 F2
O2
F2
早期的显微镜
教学用生物显微镜
手 术 显 微 镜
阅读课本望远镜镜的知识，回答问题。
1、望远镜是用来观察__远__处____的物体的光学仪器， 物镜成__倒__立__、__缩__小__的__实____像，相一个__照__相__机___的 镜头，作用_拉__近__物__体__。目镜成____正__立__、__放__大__的__虚 像，相当于一个__放__大__镜___，作用是___放__大___。
从眼睛的光心向物体两端所引的两条直线的夹角
物体
视角
物体对眼睛的视角小，我们就看不清楚物体 视角越大，对物体的观察越清楚；
视角的大小不仅与物体大小有关，还与物体 到眼睛的距离有关
靠近眼睛的透镜 叫目镜
靠近物体的透镜 叫物镜
阅读课本显微镜的知识，回答问题。
1、靠近眼睛的凸透镜叫做___目__镜______,靠近被观察物 体的凸透镜叫做____物__镜_____。
• D．将两只放大镜的位置对换后，观察同一 物体的大小是相同的
• 9.关于望远镜下列说法错误的是（ ） • A．远处的物体透过物镜成倒立的缩小的实
像
• B．目镜起到了放大镜的作用 • C．远处的物体透过物镜成倒立的放大的实
像
• D．通过望远镜看远处物体视角变大
• 2.关于显微镜，下列说法正确的是（ ） • A．目镜的作用相当于放大镜 • B．目镜的作用相当于照相机 • C．物体经物镜成放大的虚像 • D．物体经目镜成放大的实像
它对我们的眼睛所成视角在逐渐减小
• D．望远镜的物镜（凸透镜）成缩小的实像
• 8. 如图所示，小强同学用两只焦距不同的 放大镜一前一后放在眼前观察远处的物休， 则下列说法中正确的是（ ）
• A．两只放大镜对物体进行了两次放大
• B．两只放大镜组合在一起相当于一台显微 镜
• C．两只放大镜组合在一起相当于一架望远 镜
2、显微镜是用来观察 微小 的物体的光学仪 器，显 微镜的____物__镜___和____目__镜___分别相当与一个凸透镜，
3、物镜成____倒__立__、__放__大__的__实__像，相当于一个_投__影__仪 的镜头，作用___放__大___。目镜成__正__立__、__放__大__的__虚____ 像，相当于一个__放__大__镜___，作用是___放__大___。
• 3.使用显微镜时，（ ） • A．物镜成实像，目镜成虚像 • B．物镜成虚像，目镜成实像 • C．没有光屏，都成虚像 • D．成实像还是虚像，要根据物距确定
• 6．望远镜的物镜和目镜都是由凸透镜组成 的，它的成像情况是（ ）
• A．远处物体通过物镜成正立放大的实像， 再经过目镜成正立放大的虚像
