YBW630KVA箱式变电站技术协议

预装型欧式箱变技术协议

项目名称：

需方：

供方：

一、协议概述

1、遵守的主要标准

协议中所有设备及其备品备件，除协议书中规定的技术参数和要求外，其余均遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

我公司提供的产品满足本标书规定的技术参数和要求以及如下的专用标准：

GB/T17467-1998 《高压/低压预装式变电站》

DL/T537-2002 《6～35kV箱式变电站订货技术条件》

GB/T17468 电力变压器选用导则

GB1094.1-1996 电力变压器第一部分总则

GB1094.2-1996 电力变压器第二部分温升

GB1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验

GB1094.5-2003 电力变压器第五部分承受短路的能力

GB/T 6451-1995 三相油浸式电力变压器技术参数和要求

GB 10237-88 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙

GB/T 15164-94 油浸式电力变压器负载导则

GB 7328-87 变压器和电抗器的声级测定

GB/T11022-1999 《高压开关设备和控制设备标准的共同技术要求》

GB/T14048-1993 《低压开关设备和控制设备总则》

GB 311.1-1997 高压输变电设备的绝缘配合

GB7251-2005 《低压成套开关设备和控制设备》

GB3906-1991 《3～35kV交流金属封闭开关设备》

GB3804-2004 《3～63kV交流高压负荷开关》

GB16926-1997 《交流高压负荷开关—熔断器组合电器》

DL/T791-2001 《户内交流充气式开关柜选用导则》

IJC420：1990 《高压交流负荷开关——熔断器的组合电器》

GB/T 16927.1～2-1997 高电压试验技术

GB 50150-91 电气装置安装工程电气设备交接试验标准

DL/T 596-1996 电力设备预防性试验规程

JB/T 10088-1999 6～220kV变压器声级

GB3096-1993 《城市区域环境噪声标准》

DL/T 572-95 电力变压器运行规程

2、供方所提供的所有设备及附件是全新、质量可靠、运行可靠、操作安全的。

设备的名称型号：

名称工程名称型号数量

预装型欧式箱变 YBW-630/12/0.4 1

预装型欧式箱变

3、进度要求：

⑴ 全部设备交付以商务合同规定时间为准。 ⑵ 交货地点：用户指定地点。

⑶ 到货要求：供方负责运输到用户指定地点，。

二、主要技术条件

1、环境条件

（1）周围空气温度

年最高温度：45℃

最热月平均温度：30℃

年最低温度：-10℃

最大日温差：25K

（2）海拔高度：≤1000m

（3）环境湿度：日平均相对湿度不大于90%

日平均水蒸汽压力值不超过2.2kPa

月平均相对湿度不大于90%

月平均水蒸汽压力值不超过1.8kPa

（4）地震烈度：8度

2 、工程条件

（1）系统概况

a.系统额定电压：12kV

b.系统额定频率：50Hz

c.系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。

3、设备的主要参数

这批预装型欧式箱变，其技术参数除满足遵循的主要标准外，还满足以下要求：

欧式箱变本体技术参数项目单位技术参数要求

额定电压Un 高压主回路 kV 12

低压主回路 0.4

热稳定电流高压主回路 kA 20

低压主回路 30

动稳定电流高压主回路 kA 50

低压主回路 kA 50

1min工频耐压高压主回路 kV 42（开关）、35（变压器）

低压主回路 kV 2.5

辅助回路 kV 2

箱壳等级 10K

雷电冲击耐压 kV 75

防护等级不低于IP33

变压器技型号油浸式：S11-M.R型

容量 kVA 630

额定电压 HV kV 10

LV kV 0.4 术参数损耗 W 按广电新标准

短路阻抗 % 油变4～4.5%

连接组标号单位 D，yn11

温升值 K 按GB1094.2-1996

无载调压 kV 油变：10kV±2×2.5 %，10kV±5 %

噪声水平 dB 油浸式≤50，箱变外测不超过45dB

散热要求自然冷却时变压器不降容

高压开关参数项目单位负荷开关技术参数要求

额定电压 kV 12

额定频率 Hz 50

额定电流 A 630

2s额定短路电流 kA 20

动稳定电流 kA 50

额定短路关合电流 kA 50

额定电流开断次数次 ≥100

额定短路电流关合次数次 ≥5

2S接地开关短时耐受电流 kA 17.4

1min工频耐压相对地 kV 35

断口 48

高压开关参数雷电冲击耐压相对地 kV 75

断口 85

负荷机械寿命次 ≥2000

接地刀机械寿命次 ≥1000

产品结构使用场所户外

布置方式品字形、目字形

高压部分进线方式电缆

接线方案终端、环网

低压部分出线回路数 ≤6回路

无功补偿动态补偿

三、变压器技术参数

（一）使用环境条件

1、海拔高度：≤1000m 2、环境温度

年最高温度：45℃

最热月平均温度：30℃

最高年平均气温：20℃

年最低温度：-25℃

最大日温差：25℃

月平均最高相对湿度：90%

3、日照强度：（风速0.5m/s时）：0.1w/ cm2

4、最大风速：35m/s

5、最大覆冰厚度：10mm

6、耐地震能力：8度

水平加速度：0.25G(地面)

垂直加速度;0.125G(地面)

安全系数：1.67

7、安装地点：户内、户外

（二）、运行条件

额定频率:50HZ

额定电压：10/0.4KV

最高运行电压：11.4/0.4KV

中性点接地方式：非有效接地系统

（三）、主要技术参数

1、型号：S11-M

2、容量：630KVA

3、额定电压比：10±2×2.5%

4、一次侧分接范围：±2×2.5%

5、分接调压形式：无励磁调压

6、最高系统电压:11.5KV

7、短时工频耐受电压(有效值):35KV

8、雷电全波/截波冲击耐受电压(峰值):75KV 9、接线组别：D,yn11

10、短路阻抗电压 4.5%

11、线圈材料：高压纸包电磁线；低压铜线

12、冷却方式:ONAN（油浸自冷）

13、绝缘等级：A级

14、变压器油：25 号矿物油,除抗氧化剂外,不得加任何添加剂。其击穿电压:≥35kV、介质损耗因数tanδ（90℃）:≤1%。

15、内绝缘水平

绕组电压等级：10KV

额定短时工频耐受电压(有效值):35KV

额定雷电全波/截波冲击耐受电压(峰值):75KV/85KV

16、套管：

型式类型：纯瓷套管

额定电压变压器额定电压

额定电流变压器额定电流

瓷套颜色棕色

最小爬电比距高压套管大于310mm

低压套管大于160 mm

内/外绝缘短时工频耐受电压(有效值) kV:37/30

雷电全波/截波冲击耐受电压(峰值) kV:75/85

介质损耗因数（tanδ） 2 %

弯曲试验负荷 1250 N

17、变压器损耗：满足国家相关规定，有偏差的在差异表中列出。

空载电流0.6%

空载损耗810W

负载损耗6200W

总损耗7010W

18、温升限值 K:

绕组平均温升65K 顶层油温升55K

铁心、结构件温升80K

19、绕组电阻最大不平衡率相间4 %，线间2%

20、噪声水平 65 dB

21、热稳定电流持续时间 2s

22、重量 KG:

总重1760

油重440

23、外形尺寸:

长×宽×高 mm：1560*970*1500

四、技术要求

1、外壳

（1）箱式变外壳采用景观式，外壳有足够的机械强度，在起吊、运输和安装时不变形或损伤。

（2）箱变外壳采用不锈钢板时，金属材料经过防腐处理和喷涂防护层，表覆盖层为静电喷涂而成，涂层部分不小于150μm并均匀一致。表面覆盖涂层有牢固的附着力。箱壳颜色至少15年不褪色。

（3）外壳颜色与周围环境相协调，箱壳表面有明显的反光警示标志(外壳颜色及警示标志具体情况根据各地分公司的要求)。箱内色彩与内部主设备颜色协调。

2、箱体

（1）高压室、低压室和变压器室可布置成目字形或品字形。

（2）箱门的设计尺寸与所装用的设备尺寸相配合所有的门向外开，开启角度大于90°，并设定位装置。门有密封措施，并装有把手、暗闩和能防雨、防堵、防锈，铰链采用内铰链，箱门有装设外挂锁孔。门的设计尺寸与所装用的设备尺寸相配合。

（3）箱体设足够的自然通风口和隔热措施，尽量使箱内无凝露产生，以保证正常环境条件下运行时，所有电器设备不超过其最大允许温度。

（4）箱体顶盖的倾斜度不小于3°，并装设防雨檐。

（5）箱体基座和所有外露金属件均进行防锈处理，并喷涂耐久的防护层。

（6）箱体有可靠的密封性能，门、窗和通风口设防尘、防小动物进入和防渗、漏雨水措施。箱体的内壁和隔板可用金属或非金属材料，其色彩与内部电器设备颜色协调，金属构件亦进行防锈处理和喷涂防护层。

（7）高、低压室和变压器室设自动开闭的照明设施。

3、高压配电装置

（1）高压配电装置所用开关柜宜选用加强绝缘型，其技术条件满足DL404-91、SD318-89、GB3906标准的规定。

（2）高压真空开关带“五防”机械联锁，以防止非法操作；通过手柄可对开关进行各种操作，所用闭锁装置满足SD318-89的技术要求。具体要求如下：

a. 防止误分、合负荷开关；

合集下载

变电站施工技术协议书7篇

篇1

甲方（建设单位）：XXX电力公司

乙方（施工单位）：XXX电力工程有限公司

根据《中华人民共和国合同法》及有关法律法规的规定，为明确甲乙双方在变电站施工过程中的权利和义务，经双方友好协商，达成如下技术协议：

一、工程概况

本工程为XXX变电站施工项目，位于XXX市XXX区，工程内容包括变电站的土建、电气、设备安装及调试等。

二、施工范围

1. 乙方负责变电站的土建施工，包括地基处理、主体结构施工、室内外装修等。 2. 乙方负责变电站的电气施工，包括高低压配电系统、照明系统、防雷接地系统等。

3. 乙方负责变电站的设备安装及调试，包括变压器、开关柜、互感器、继电器等设备的安装和调试。

三、技术要求

1. 乙方应严格按照国家及行业相关标准进行施工，确保工程质量符合要求。

2. 乙方应采用先进的施工工艺和技术，提高施工效率和质量。

3. 乙方应加强施工现场管理，确保施工安全有序进行。

4. 乙方应积极配合甲方进行工程验收，确保工程一次性验收合格。

四、工期要求

本工程工期为XX个月，自合同签订之日起计算。乙方应按照甲方要求的工期进度进行施工，确保按时完成工程任务。

五、合同价款及支付方式

1. 本工程合同总价为人民币XXX万元整（￥XXXXXX），具体价格构成详见附件一。 2. 甲方应按照以下节点向乙方支付合同款项：

（1）合同签订后，甲方支付乙方合同总价的XX%作为预付款；

（2）乙方完成土建施工并通过甲方验收后，甲方支付乙方合同总价的XX%；

（3）乙方完成电气施工并通过甲方验收后，甲方支付乙方合同总价的XX%；

（4）乙方完成设备安装及调试并通过甲方验收后，甲方支付乙方合同总价的剩余款项。

3. 乙方应按照合同约定的节点完成施工任务，并提交相应的验收报告和资料，以便甲方进行验收和支付。

箱变技术协议

协议编号：[协议编号]

协议名称：箱变技术协议

一、协议背景

本协议由[甲方名称]（以下简称甲方）与[乙方名称]（以下简称乙方）共同订立，旨在明确双方在箱变技术方面的合作关系，确保双方的权益和责任。

二、协议内容

1. 技术支持

甲方将向乙方提供与箱变技术相关的技术支持，包括但不限于：

（1）提供技术咨询服务，回答乙方在箱变技术方面的疑问；

（2）提供技术培训，包括箱变的安装、调试、维护等方面的培训；

（3）提供技术文档和资料，包括箱变的技术规格、设计图纸等；

（4）提供技术指导，协助乙方解决箱变技术方面的问题。

2. 保修责任

（1）甲方保证所提供的箱变产品符合国家相关标准和技术规范，并具备良好的品质和性能；

（2）甲方将对所提供的箱变产品提供一定的保修期，具体保修期限为[保修期限]，自箱变产品交付之日起计算；

（3）在保修期内，如发生由甲方原因引起的箱变产品质量问题，甲方将负责免费维修或更换；（4）在保修期外，甲方将提供有偿维修服务，具体费用根据实际情况协商确定。

3. 保密义务

双方在履行本协议过程中可能会接触到对方的商业秘密或机密信息，双方同意遵守以下保密义务：

（1）双方承诺对对方提供的商业秘密或机密信息予以保密，并不得向任何第三方披露；

（2）双方不得将对方的商业秘密或机密信息用于任何其他目的，除非取得对方的书面许可；

（3）双方应采取必要的措施，确保对方的商业秘密或机密信息不被未经授权的人员获取。

4. 知识产权

（1）甲方保留所有与箱变技术相关的知识产权，包括但不限于专利权、商标权、著作权等；

（2）乙方在履行本协议过程中所获得的技术文档和资料仅限于乙方内部使用，不得用于商业目的或向第三方披露；

（3）如乙方在履行本协议过程中产生了与箱变技术相关的新技术或发明，应及时通知甲方，并由双方协商确定相关的知识产权归属。

5. 争议解决

双方在履行本协议过程中如发生争议，应通过友好协商解决。如协商不成，任何一方均有权向有管辖权的人民法院提起诉讼。

箱变技术协议 2

箱变技术协议

本文介绍的是箱变技术协议。箱变技术协议是指在发电厂或输电线路中，对于电能的收集、转换、分配和保护的技术规范和协议。本文将重点介绍箱变技术协议的定义、目的、内容和实施过程。

定义

箱变技术协议是指发电厂与输电线路之间的电能转换和分配过程中的技术规范和协议。该协议所涉及的技术包括电能收集、电压转换、功率分配以及故障保护等方面。

目的

箱变技术协议的目的是确保电能从发电厂传输到负荷端时，能够稳定、高效地进行转换和分配，同时可以及时检测和隔离故障，保证电网的运行安全和供电质量。通过协议的制定和遵守，可以规范电能转换和分配的过程，降低事故风险，提高供电可靠性。

内容

1. 箱变及其参数：协议中应明确箱变的类型、额定容量、额定电压等参数，以及箱变及其配套设备的技术规格和性能要求。

2. 电能转换和分配：协议应详细描述箱变的电能转换方式（如变压器类型、电流互感器等）、功率因数调节方式、分配方案等。协议还应包括对于输电线路的检测、测量和保护装置的要求。 3. 系统调试和测试：协议中应规定箱变及其配套设备的调试和测试要求，包括系统的试运行、负荷测试、稳态和暂态性能测试等。协议还应规定测试的时间、方法和评估标准。

4. 运行维护和安全管理：协议中应包含对于箱变运行维护和安全管理的要求，包括定期检查、维护和保养，以及事故处理和故障隔离的措施。

实施过程

1. 协议制定：制定箱变技术协议需要由专业技术人员和电力公司的相关部门共同参与，根据实际情况制定合理的技术规范和协议内容。

2. 协议审批：制定完成后，需要经过电力公司内部的审批程序，包括技术评审、安全评估和质量审核等。

3. 协议签订：经过审批后，相关方应签订正式的协议文件，并保留备份，以备后续参考和遵守。

4. 协议执行和监管：在市电工程建设或系统改造过程中，参与方应按照协议内容进行系统设备的筹备、安装和调试。电力公司应加强对于业主单位的监督和管理，确保协议的执行和遵守。

箱变技术协议 3

箱变技术协议

协议名称：箱变技术协议

一、协议背景

本协议由甲方（以下简称“甲方”）与乙方（以下简称“乙方”）共同制定，旨在明确双方在箱变技术方面的合作事宜。甲方为能源公司，乙方为专业箱变技术服务提供商。

二、协议内容

1. 甲方要求乙方提供箱变技术服务，包括但不限于：

a. 箱变设备的选型、设计、制造和安装；

b. 箱变设备的运行、维护和检修；

c. 箱变设备的技术咨询和培训；

d. 箱变设备的性能评估和改进建议。

2. 乙方应按照甲方的要求和标准，提供高质量的箱变技术服务，并确保服务的安全、可靠、经济和环保。

3. 乙方应派遣经验丰富的技术人员到甲方现场进行技术服务，确保服务的及时性和有效性。

4. 甲方应提供乙方所需的相关技术资料和设备信息，并协助乙方完成技术服务工作。

5. 双方应建立定期沟通机制，及时交流技术问题和解决方案。

6. 双方应保护对方的商业机密和知识产权，未经对方书面许可，不得向第三方透露或使用。 7. 协议的有效期为三年，自双方签署之日起生效。协议期满前，双方可协商续签。

三、协议执行

1. 甲方应向乙方支付相应的服务费用，支付方式和金额由双方协商确定。

2. 乙方应按照约定的时间和质量完成技术服务，并提供相应的技术报告和服务评估。

3. 如双方发生争议，应通过友好协商解决。若协商不成，可提交有管辖权的法院裁决。

四、协议变更与终止

1. 任何一方在履行协议过程中如需变更协议内容，应提前书面通知对方，并经双方协商一致后方可生效。

2. 如因不可抗力等特殊情况导致无法履行协议，双方应及时通知对方，并免予承担违约责任。

3. 双方协商一致，可随时终止本协议，终止协议应提前30天书面通知对方。

五、其他条款

1. 本协议未尽事宜，双方可另行签订补充协议，作为本协议的组成部分。

2. 本协议一式两份，甲方和乙方各执一份，具有同等法律效力。

3. 本协议的解释和执行适用中华人民共和国法律。

630kva箱变工程技术方案

630kva 箱变工程技术方案

背景

630kva 箱变工程是电力变配电工程中的一个关键环节，主要作用是将高压输电线路的电能通过变压器变换为低压电能，再传输到用户终端，满足人们的生活、生产和工业用电需求。本文将介绍630kva 箱变工程的技术方案，以帮助读者了解箱变工程的建设流程和技术要求。

方案概要

630kva 箱变工程主要包括三个方面的内容：电气设计、机械设计和现场施工。其中，电气设计主要包括变压器配电技术，配电电缆选型与计算，箱变布置及线路接线等；机械设计主要包括箱变的结构设计，箱变绝缘材料的选用，箱变的防腐涂装等；现场施工则包括卸货、安装、连接、调试等步骤。下面我们将对这些方面的内容进行详细介绍。

电气设计

电气设计是630kva 箱变工程中最为重要的一环，其设计质量直接关系到箱变的综合性能和使用寿命。在电气设计前，首先需要了解供电局的规定和要求，确保设计符合各项规范。其次，需要对变压器的电气参数进行计算，包括额定容量、相数、电压等。为了保证变压器的正常运行，需要合理选用配电电缆、开关断路器、计量设备等电气装置。具体而言，需要根据变压器的额定容量和传输距离等因素，综合考虑电缆的导体材料、截面积和敷设方式，选择合适的电缆型号。在箱变的布置中，还需要注意布线合理性和线路接线的可靠性，尽可能减少电阻损耗和接头故障。

机械设计

机械设计是630kva 箱变工程中的另一重要环节，其任务是为变压器提供安全、可靠的支撑和绝缘保护。在机械设计中，需要考虑以下几个方面：箱体结构、箱变绝缘材料、箱变支撑地基和箱变的防腐涂装等。

选择合适的箱体结构是保证箱变机械性能的重要条件之一。箱体应该具有良好的承载能力和防护性能，同时还应该具备可拆卸式、通风良好的特点，以便维护和检修。箱变绝缘材料是保证箱变安全性和可靠性的关键因素，应该选择具有高强度、耐热、防潮、防腐等良好性能的绝缘材料。在箱变支撑地基的设计中，应该充分考虑设计负载的大小、土壤条件和地形地貌等因素，并进行适当的地基加固。为了保护箱体免受腐蚀和氧化的影响，还需要对箱体进行防腐涂装。现场施工

箱式变电站通用技术协议

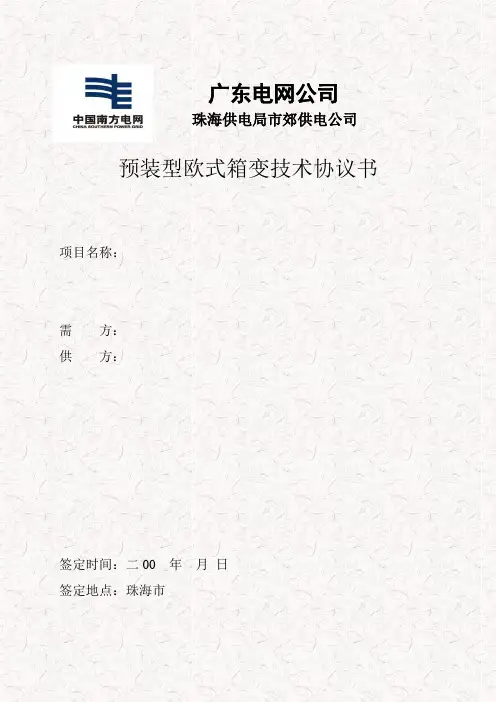

预装型欧式箱变技术协议书
