盘形悬式绝缘子劣化检测规程
盘形悬式绝缘子劣化检测规程
The cap and pin type insulators aging inspection rule
DL/T 6261997
DL/T 6261997
The cap and pin type insulators aging inspection rule
1997-10-22 1998-01-01
目录
、八
前
1 1 主题内容与适用范
围 ...................................................................
............................................... 1
2 引用标
准 ...................................................................
.................................................................... 1
3 名词术
语 ...................................................................
.................................................................... 2
4 架空送电线路、发电厂、变电所施工安装中绝缘子检
测 ...................................................... 2
5 架空送电线路、发电厂、变电所运行中绝缘子检
测 ............................................................... 2
6 绝缘子的检测方
法 ...................................................................
................................................... 3
7 技术资料统计及管
理 ...................................................................
............................................... 3
附录
A .....................................................................
4 附录
B .....................................................................
5
、八
前言
本标准是根据电力工业部 1995年电力行业标准计划项目 （技综[ 1995]15 号文）
的安排制定的。
本标准是新订标准，标准中按绝缘子的基建安装和运行分别制定了两个不同阶 段的检测
内容。本标准的制订尽可能做到与国内现行标准有关内容一致。 本标准的附录A、附录B都是标准的附录。
本标准由电力工业部绝缘子标准化技术委员会提出并归口。 本标准由武汉高压研究所负责起草，湖北省超高压输变电局参加起草。 本标准主要起草人：吴光亚、李裕彬、刘湘生、尹正来、白建群。 本标准委托武汉高压研究所负责解释。
1 主题内容与适用范围
本标准规定了在架空送电线路、发电厂、变电所施工安装及运行中对盘形悬式 绝缘子进
行检测的试验方法及技术要求，以便发现劣化绝缘子。
本标准适用于交流电力系统额定电压 1kV以上，频率为48Hz~62Hz的架空线 路，发电厂、变电所用盘形悬式瓷绝缘子和盘形悬式玻璃绝缘子 （ 以下简称绝缘 子）。
直流高压线路用盘形悬式绝缘子的检测可参考本标准。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准 出版时，
所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列 标准最新版本
的可能性。
GB 1001—86 盘形悬式绝缘子技术条件
GB 7253—87 盘形悬式绝缘子串元件尺寸与特性
GB 50150—91 电气装置安装工程 电气设备交接试验标准
GB/T 2900.8 —1995 电工术语 绝缘子
GBJ 233— 90电气装置安装工程110〜500kV架空电力线路施工及验收规范
ZBK 50008—90 高压线路耐污盘形悬式瓷绝缘子
ZBK 50009—90 直流高压线路用盘形悬式绝缘子
DL 415—91 带电作业用火花间隙检测装置
DL 487— 92 330kV及500kV交流架空送电线路绝缘子串的分布电压
DL/T 596—1996 电力设备预防性试验规程
3 名词术语 电力工业部 (79) 电生字第 53 号 架空送电线路运行规程 3.1 本标 准所用术语除符合本标准规定外，其余均符合 GB/T 2900.8 的规定。 3.2 劣化绝 缘子。
由于外力、环境、自然老化、事故及产品质量等原因造成机电性能下降的瓷绝 缘子及自爆玻
璃绝缘子。
4 架空送电线路、发电厂、变电所施工安装中绝缘子检测 4.1 施工中使用的 绝缘子，必须具有符合有关标准的出厂质量证明。对无质量检验资料的
产品，或对产品检验结果有疑问，均应对相应批次的产品重新抽样，并经有资 格的检验单位
进行检验，合格后方准使用。
4.2绝缘子运至安装位置前，应按 GB1001进行外观检查。4.3 160kN级及以 上绝缘子应逐只进行工频耐压试验，160kN级以下绝缘子抽取不少于批量 5%-10% 的产品进行工频耐压试验。当其击穿率大于 0.2%时，应加倍抽样进行试验；当其 击穿率仍大于
0.2%时，应逐只进行试验或送电瓷质量检测单位进行抽样试验。
4.4绝缘子安装时，应按 GB 50150所规定的试验方法，逐只用不小于 5000V兆欧 表测定绝缘电阻，其绝缘电阻值不得小于 500血。检验不合格的绝缘子不得安装
使用。对同一批
量中不合格数大于 0.2%时，应分析原因，并逐只进行工频耐压试验或抽样试 验。
5 架空送电线路、发电厂、变电所运行中绝缘子检测 5.1 运行单位应按“架 空送电线路运行规程”的要求对运行绝缘子进行巡视，其主要内容
是：瓷质破损、钢脚及钢帽锈蚀、钢脚弯曲、玻璃绝缘子自爆、局部火花放电 现象及锁紧销
缺少等。
5.2运行单位应按DL/T596的要求，定期检测瓷绝缘子。检测方法有测量电压 分布、
测量
绝缘电阻和工频耐压试验。可根据情况选一种进行检测，其检测方法、周期、 要求和判断标
准如表1所示。
表1瓷绝缘子检测方法、周期、要求和判断标准
要序号检测方法周期判断标准求
(1)被测绝缘子电压值低于标准
规定值的50%判为劣化绝缘子 正(1)变电所1年〜3年一次(2)被测绝缘子 电压值高于标准测量电压常1⑵35kV以上输电线路2规定值的50%且明显地同 时低分布运年〜4于相邻两侧合格绝缘子的电压值，行 判为劣化绝缘子
(3)在规定火花间隙距离和放电
电压下未放电，判为劣化绝缘子
(1)500kV线路：绝缘子绝缘电
(1)变电所1年〜3年一次 阻低于500血，判为劣化绝缘子 测量绝缘停2
⑵35kV及以上输电线路2⑵500kV以下线路：绝缘子绝电阻 电 年〜4年一次 缘电阻低于300血，判为劣化绝
缘子
对机械破坏负荷为(1)变电所1年〜3年一次 工频耐压停60kN~300kN级的绝 缘子，施加3⑵35kV及以上输电线路2试验 电60kV工频耐受电压1min,未耐 受年〜4年一次 者判为劣化绝缘子
5.3 当新线路投运三年内年劣化率大于 0.2%或运行多年后年均劣化率大于 0.3%或机电性能明显下降时，应分析原因，并采取相应的措施。
6 绝缘子的检测方法
三种检测绝缘子的方法为测量电压分布、测量绝缘电阻和工频耐压试验，其各 自特点如
表 2 所示。
表 2 三种绝缘子检测方法的特点
测量电压分布 测量绝缘电阻 工频耐压试验 主要试 高压试验变压验 (1) 电压 分布测量仪不低于5000V兆欧表器、调压器及测量设(2)火花间隙检测装置 系 统备
需要试验电源 不停电、易操作、设备简单，设备，对线路绝缘特 点 35kV 及 以下电压等级线路因 易操作，设备简单 子试验工作量大 绝缘子片数少，不宜采 用此法
无误判
表面
由于表面脏污，电场干扰等脏污、受潮会造成非零值绝缘
测量 原因，可能造成误判。应在良子的绝缘电阻下降到 300血 能耐受试验电 结果 好天气，相对湿度低于 80%，以下，造成误判。测试应在良压 分析 绝缘子 表面无凝露状况下测好天 无误判
量 气，相对湿度低于 80%，且表
面清洁、无凝露状况下进行 注：测量仪器及检测装置应定期校验。
7 技术资料统计及管理
7.1 工程竣工时，基建单位应将下列资料移交给运行单位：
a) 绝缘子出厂质量合格证明；
b) 绝缘子安装前试验检测报告。
7.2 运行单位应填写绝缘子运行、维护、检测记录，记录应包括下列内容：
a） 线路名称，杆塔编号，绝缘子型号、数量，绝缘子生产厂家、出厂日期，线 路投运日
期等；
b） 检测时间，出现的问题，更换绝缘子的型号、厂家、数量、杆号等情况。
7.3 对绝缘子检测结果进行总结分析，统计劣化率，积累经验，掌握规律，制定保 证绝缘
子安全运行的措施。 附 录 A （ 标准的附录 ）
35kV500kV
表A1 35kV〜500kV输电线路绝缘子串分布电压标准值
电序号
压由导线侧数绝缘子元件上的分布电压标准值 片等 kV 数 级 1 2 3 4 5 6 7
8 9 10 11 12 13 14 kV
2 10.0 10.0 35 3 9.0 5.0 6.0
4 8.0 4.8 3.5 4.0
6 19.0 11.0 9.0 8.0 7.0 10.0 110 7 18.5 10.0 8.5 7.0 5.0 6.0 9.0
8 17.0 10.0 8.0 6.5 4.5 5.0 5.0 8.0 220 14 13.0 16.0 12.0 9.0 7.0
6.5 6.0 5.0 5.0 5.0 5.0 6.5 6.0 8.0
19 19.0 17.0 15.5 14.0 12.5 11.5 10.5 9.5 8.5 7.5 7.0 6.5 6.5 6.5
20 18.5 16.5 15.0 13.5 12.0 11.0 10.0 9.0 8.0 7.5 7.0 6.5 6.0 6.0
330 21 18.5 16.5 15.0 13.5 12.0 10.5 9.5 8.5 8.0 7.5 7.0 6.5 6.0 5.5
22 18.0 16.0 14.5 13.0 11.5 10.5 9.5 8.5 8.0 7.5 7.0 6.5 6.0 5.5 500
28 21.5 19.5 17.5 16.0 14.5 13.0 12.0 11.0 10.0 9.5 9.0 8.5 8.0 7.5电序

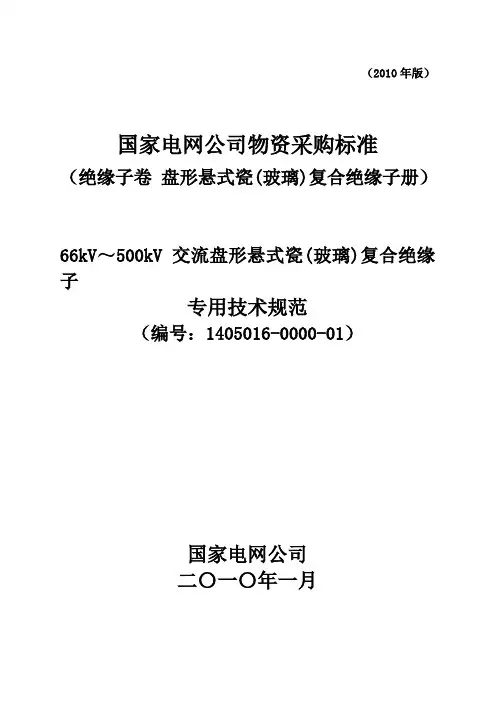

66kV～500kV交流盘形悬式瓷(玻璃)复合绝缘子技术规范(专用)
（2010年版）
国家电网公司物资采购标准
（绝缘子卷 盘形悬式瓷(玻璃)复合绝缘子册）
66kV～500kV交流盘形悬式瓷(玻璃)复合绝缘子
专用技术规范
（编号：1405016-0000-01）
国家电网公司
二〇一〇年一月
目 录
1. 标准技术参数表 ..................................................................................................................................... 1
表1-1 70kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 .................................... 1
表1-2 120kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 .................................. 3
表1-3 160kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 .................................. 4
表1-4 210kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 .................................. 5
表1-5 300kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 .................................. 6
表1-6 400kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 .................................. 7
表1-7 530kN盘形悬式瓷(玻璃)复合绝缘子技术参数和性能要求响应表 .................................. 8
2. 项目需求部分 ......................................................................................................................................... 7
绝缘子零值检测细则
规章制度编号：国网（运检/4）***-2016
国家电网公司变电检测通用管理规定
第50分册 绝缘子零值检测细则
国家电网公司
二〇一六年十月 I 目 录II
前 言 ................................................................................................................................................................. III
1 检测条件 ........................................................................................................................................................... 2
1.1 环境要求 ............................................................................................................................................................ 2
1.2 待测绝缘子要求 ................................................................................................................................................ 2
1.3 人员要求 ............................................................................................................................................................ 2
广东电网责任公司输电线路悬式绝缘子选型导则
广东电网有限责任公司
输电线路悬式绝缘子选型导则
广东电网有限责任公司
2016年12月 广电生〔2016〕114号附件
目 录
前 言 .......................................... 错误!未定义书签。
修编说明 ........................................ 错误!未定义书签。
1 范围 .......................................... 错误!未定义书签。
2 规范性引用文件 ................................ 错误!未定义书签。
3 定义和术语 .................................... 错误!未定义书签。
电弧距离 ................................... 错误!未定义书签。
爬电距离 ................................... 错误!未定义书签。
统一爬电比距 ............................... 错误!未定义书签。
现场污秽度 ................................. 错误!未定义书签。
现场污秽度等级 ............................. 错误!未定义书签。
爬电距离有效系数 ........................... 错误!未定义书签。
爬电系数 ................................... 错误!未定义书签。
沿海强风区 ................................. 错误!未定义书签。
重要交叉跨越 ............................... 错误!未定义书签。
4 外绝缘配置原则 ................................ 错误!未定义书签。
2020年(电力行业)电力设备检修规程
（电力行业）电力设备检修规程
目录
1 范围 .................................................................................................................................................. 1
2 规范性引用文件 ................................................................................................................................. 1
3 术语和定义 ........................................................................................................................................ 5
4 总则 .................................................................................................................................................. 7
5 电力变压器及电抗器 .......................................................................................................................... 8
6 瓷柱式断路器及罐式断路器 ............................................................................................................ 29
2015年最新发布电气行业标准和国家标准
2015年第11号 中华人民共和国地方标...
· 2015年第12号 中华人民共和国地方标...
· 2015年第11号 中华人民共和国行业标...
· 2015年第40号 中华人民共和国国家标...
· 2015年第39号 中华人民共和国国家标...
· 2015年第38号 中华人民共和国国家标...
· 2015年第37号 中华人民共和国国家标...
· 2015年第10号 中华人民共和国行业标...
· 2015年第9号 中华人民共和国行业标...
· 2015年第8号 中华人民共和国行业标...
· 2015年第10号 中华人民共和国地方标...
2015年9月30日
序号 备案号 标准编号 标准名称 代替标准号 批准日期 实施日期 标准主管部门
1 50636-2015 RB/T 119-2015 能源管理体系 机械制造企业认证要求 2015-06-08 2015-12-01 国家认证认可监督管理委员会
2 50637-2015 RB/T 200-2015 国家行政机构质量管理体系认证规范 2015-06-08 2015-12-01 国家认证认可监督管理委员会
3 50638-2015 TY/T 2001-2015 国民体质测试器材 通用要求 2015-06-03 2015-07-01 国家体育总局
4 50639-2015 WH/T 71-2015 图书馆参考咨询服务规范 2015-06-19 2015-08-01 文化部
5 50640-2015 WH/T 72-2015 图书馆数字资源长期保存信息包封装规范 2015-07-03 2015-08-01 文化部
6 50641-2015 CH/T 1036-2015 管线要素分类代码与符号表达 2015-06-26 2015-08-01 国家测绘地理信息局

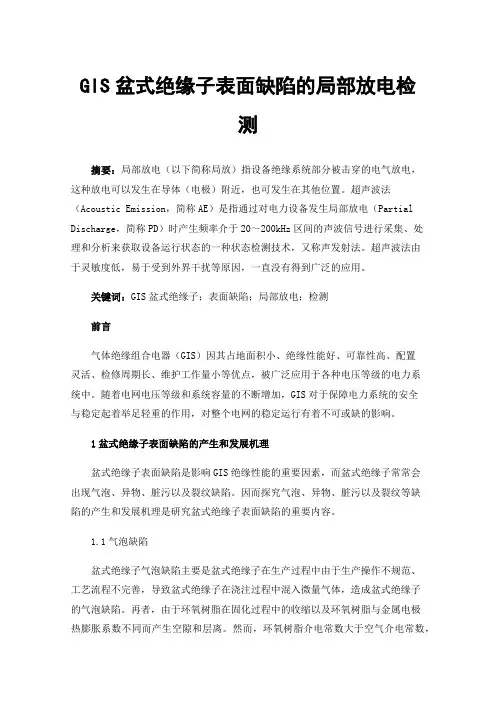

GIS盆式绝缘子表面缺陷的局部放电检测
