电能收集充电器(E题)(电路设计以及源代码)
E题：电能收集充电器作者：张泽雄吴培文车春强辅导老师：任斌摘要本设计主要包括升压电路，降压电路，控制电路和显示电路四部分，控制电路中由继电器及集成运算放大器LM358完成电路变换；升压电路主要采用MC34063芯片，降压电路主要采用MC34063芯片，控制电路中使用LM358芯片决定继电器两端电压，从而决定继电器中开关的转换，决定降压电路、升压电路的工作状态。
显示电路利用单片机AT89S52与模数转换芯片TLC549，能够测量0－5V之间的直流电压值，使用LCD显示。
当直流供电电源Es低于3.6V时，用升压电路升压以便对电池充电；当Es高于3.6V时，则用降压电路降压充电。
充电电流大小，升压电路降压电路的切换均由单片机进行控制。
关键字： LM358 MC34063 AT89S52 DC-DC第一章方案论证1.1 总体方案论证当直流供电电源Es>3.6V时，通过电压比较，采用降压模块；Es<3.6V时，采用升压模块。
将经过升/降压变换器后的充电电流采样放大后送入比较器与基准源比较。
通过利用单片机对继电器进行控制，根据单片机给出的高低电平实现继电器的通断，从而达到升压电路还是降压电路切换功能。
整体结构框图如图一示图一整体结构框图当电压输入在0.8v—4.0v时，继电器没有工作，升压电路处于连通状态，升压电路工作，开始对充电电池工作。
当电压大于4.0v时则通过lm358进行电压比较后，继电器两端电压达到吸合电压，继电器开始工作，升压电路停止工作，电路切换，降压电路开始工作。
基本可以实现，当系统输入电压为0.8v—4.8v时实现持续充电，且当系统输入电压大于4.8v时这该系统可实现恒定电压对蓄电池进行充电。
1.2单元模块方案论证1.2.1降压模块【方案一】使用LM25576芯片和MAX1708芯片分别实现系统的升降压设计当电压为1.2～3.6V时，使用MAX1708芯片进行升压，并对充电电池充电，能满足技术指标要求。
当电压为10～20V时，使用LM25576芯片进行降压，并对其充电电池进行充电。
【方案二】采用MC34063集成型DC-DC变换器构建电路。
MC34063是一单片双极型线性集成电路专用于直流变换器控制部分，片内包含有温度补偿带隙基准源，一个占空比周期控制振荡器驱动器和大电流输出开关，能输出1.5A的开关电流它能使用最少的外接元件构成开关式升压变换器降压式变换器和电源反向器。
【方案比较】经过测试发现，方案一其带负载能力不强，并且成本也相对较高。
而MC34063通过调整R1,R2阻值大小，实现对输入电压的比例降低和升高当电压为1.2～3.6V时，使用MC34063芯片进行降压，并对充电电池进行充电，能满足技术指标要求，且功耗更小，精度更高。
1.2.2 升压电路单元【方案一】由TL494构建的推挽式升压变换器。
TL494可以方便的构建推挽式变换器，但因为引入了变压器，必然导致效率不及非隔离式的升压型变换器，且因为在升压工作时无论是Es还是Ec均不会高于3.6V，因此无法维持TL494的正常工作。
故放弃此方案。
【方案二】采用MC34063开关电源芯片制作升压电路。
MC34063是单片双极型开关电源集成电路，可用于构建多种结构的DC-DC变换器，由于其内部集成有功率开关管，使用很简单的外围电路就能构成升压电路。
且其控制器部分在3.0V 就可正常工作，能满足在3.6V供电条件下正常工作，因此最后选择这种方案。
1.2.3 控制单元【方案一】采用MSP430F系列作为控制核心。
MSP430系列单片机功耗很低，且集成的设备也很丰富，但其价格较贵，尤其是配套的开发设备价格更是高昂，限制了MSP430单片机的性价比，不利于降低成本。
【方案二】采用89C51系列单片机作为控制核心。
51系列单片机面世时间较早，价格便宜易使用，集成设备很丰富，且易于开发，功耗低，且配套软件十分丰富，且能满足技术指标要求【方案选择】430系列虽然功耗很低，但其编程器和开发板价格较高；51系列单片机上手容易，且价格低廉，性能较强，性价比也颇高。
考虑到在满足需求的情况下尽量节约成本，故本设计采用89C51单片机作为控制单元核心。
第二章硬件系统设计及参数设计2.1 降压电路当Es>3.6V时，需通过降压电路将Es降低到稍大于3.6V，以实现能向电池充电的Es尽可能小。
本设计采用MC34063实现降压过程。
其输出电压为(公式二) 图二图三2.2 升压电路当Es<3.6V时，需通过升压电路将Es升高到稍大于3.6V,否则无法实现充电过程。
本设计采用MC34063控制芯片，可实现从0.8V升到3.6V。
由电压检测电路再由单片机控制，能实现升压电路功能。
其输出电压为（公式一）图四图五2.4 启动电路设计由稳压管和1/4LM358组成一个锁定电路。
当电压低于2.1V 时，将单片机锁定；当高于2.1V 时，解锁单片机（单片机在电压高于2.1V 时才能正常工作）。
单片机解锁后，将按照程序设定启动相应转换模块，待模块稳定后接通被充电电池，向其充电。
3理论分析与计算 3.1电阻分压器R1,R2外部分压电阻R1，R2的阻值由下式决定：211REF VOUT R R U ⎛⎫=- ⎪⎝⎭3.2储能电感L计算储能电感的公式如下：()VIN VO VO L VIN IL FS-⨯=⨯∆⨯IL ∆为峰峰值电感电流纹波第三章 软件系统设计系统选用的主控制器是AT89C51单片机，软件设计包括主程序和A/D(TLC549)采样子程序两部分。
3.1 主程序。
主程序包含有A/D 采样子程序。
在AD 采样读取成功后对数据进行分析，并选择合适的基准源。
该过程结束后进入低功耗模式，等待下一个采样周期的到来。
3.2 A/D 采样子程序。
A/D 使用通道0进行电流检测。
单片机给A/D 发出通道选择信号，然后等待A/D 芯片转换数据，最后读取其数据。
主流程 A/D 子程序图 第五章 总结本系统以89C51系列单片机作为控制核心，结合TLC549及MC34063升压，降压电路实现对可充电装置进行充电，完成了题目所给的要求 第六章 参考文献《开关稳压器应用技巧》 沙占友，马洪涛著；中国电力出版社，09.2 《开关电源技术与典型应用》 路秋生著；电子工业出版社，09.3 《模拟电子技术基础简明教程》 杨素行主编；高等教育出版社，06.5 《全国大学生电子设计竞赛获奖作品汇编》 北京理工大学出版社，04.8 《全国大学生电子设计竞赛系统设计》 黄智伟著；北京航空航天大学出版社，06.12第七章附件附件二:源程序代码#include<reg52.h>#define uchar unsigned char #define uint unsigned int #include<intrins.h>uchar code table[]="OUTPUT"; uchar code table1[]="0.000"; sbit rs=P1^0;sbit rw=P1^1;sbit lcden=P1^2;sbit DataOut=P2^0;sbit CS=P2^1;sbit CLK=P2^2;sbit chu=P3^0;uchar tt,shu;uchar ad;void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com) {rs=0;rw=0;lcden=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date) {rs=1;rw=0;lcden=0;P0=date;delay(5);lcden=1;delay(5);lcden=0;}void init(void){uchar num;lcden=0;write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80);for(num=0;num<6;num++){write_data(table[num]);delay(5);}write_com(0x80+0x40);for(num=0;num<5;num++){write_data(table1[num]);delay(5);}TMOD=0x01;TH0=(65536-50000)/256;TL0=(65535-50000)%256;EA=1;TR0=1;ET0=1;}void isr_time0(void) interrupt 1 {TH0=(65536-50000)/256;TL0=(65535-50000)%256;tt++;}uchar count(){uchar i;CS = 1;_nop_();CS = 0; _nop_();for(i = 0; i < 8; i++) {shu <<= 1;shu |=DataOut;CLK = 1;_nop_();CLK = 0;}CS = 1;for(i=17;i!=0;i--){_nop_();}return shu;}void main(){uint date;uchar qian,bai,ge,shi;init();while(1){if(tt==20){tt=0;date=count()*5.0/256*1000; qian=date/1000;bai=date/100%10;shi=date/10%10;ge=date%10;write_com(0x80+0x40);write_data(0x30+qian);write_com(0x80+0x40+1);write_data('.');write_com(0x80+0x40+2);write_data(0x30+bai);write_com(0x80+0x40+3);write_data(0x30+shi);write_com(0x80+0x40+4);write_data(0x30+ge);if(date>360)shu=1;elseshu=0;}}}- 11 -。
2009年电子设计竞赛国赛论文-电能收集充电器
电能收集充电器参赛组：133目录目录 (I)摘要 (III)ABSTRACT (III)1 系统方案设计、比较与论证 (1)1.1 总方案设计、比较与论证 (1)1.2 直流变换电路脉宽调制电路的比较与论证 (1)2 理论分析与计算 (2)2.1 电路结构： (2)2.2 电路设计 (3)2.3 元器件选用 (3)3 各单元电路的设计与实现 (3)3.1 升压型变换器 (3)3.2 降压型变换器 (4)3.3 监控电路 (4)4 系统软件设计及流程 (5)4.1 功能分析 (5)4.2 软件设计 (5)5 整机测试及测试结果分析 (5)5.1 测试仪器 (5)5.2 测试结果 (5)5.3 测试结果分析 (6)6 结论 (6)摘要设计并制作了一种宽范围的电能收集充电器。
本充电器可根据输入电压的范围，选择升压、降压及直通输出三种工作模式，有效地提高了充电器直流变换电路的工作效率；监测和控制电路则工作于间歇模式，降低了功耗，有助于提高变换器效率。
经实际测试，充电器在0.9V至20V范围内均能正常工作,并能向模拟可充电池充电，电路工作稳定可靠，成本低，很好地满足了任务要求。
关键词：充电器直流变换器ABSTRACTA wide range power charger is designed. To improve the efficiency of DC conversion circuit, the charger selects one operating mode among the boost output, the buck output and the straight-through output to work, according to the input voltage range. In order to reduce the power consumption of circuit, the monitoring and control circuit works in the batch mode. The actual test presents that the charger can work under the input voltage from 0.9V to 20V, and the circuit is stable and reliable with low cost.Key Words：power charger DC conversion1 系统方案设计、比较与论证1.1 总方案设计、比较与论证根据题目要求，设计的电能收集充电器主要由DC/DC变换器、变换器选择电路、辅助电源及监控电路等部分构成，其原理框图如图1所示。
电能收集充电器
电能收集充电器摘要本系统以Buck和Boost斩波电路为核心，以ATmega8L单片机为主控制器，根据输入电压对PWM信号做出调整，进行最大功率点跟踪，从而实现高效率的充电。
系统在输入电压为0.3V的情况下通过TPS62100芯片，实现自启动。
系统在输入电压范围0.5V-20V实现充电功能，可以通过按键设定充电器的监控时间，以减少功耗。
测试表明，作品达到了题目的基本要求和扩展要求的全部功能。
关键词：充电器拓扑结构；最大功率点跟踪；TPS62100；ATmega81系统方案1.1电源变换器方案1.1.1 充电器的主回路方案一：线性充电器线性充电方式是充电方式中，复杂度最小、成本最低的方案。
线性充电方式最大的缺点是功率损耗较大，不能实现升压。
方案二：buck/boost变换器能够在宽输入电压范围实现充电。
它的缺点是输出电压的极性反相，效率不高。
方案三：电荷泵充电器效率高，但输出电流小，不能降压。
方案四： buck与Boost分开控制该方案的控制简单，成本低，且效率高。
方案论证：结合题目的要求，效率重要，所以选择方案四。
1.1.2 启动电路方案一：低压启动的振荡电路，用三极管设计一个振荡器，在低电压的情况下自启动振荡，为Boost电路提供驱动脉冲。
方案二：采用TI的电池充电管理芯片TPS61200，启动工作电压为0.5V，输入电压最低至0.3V，可满足充电器的启动要求。
最终方案的确定：结合题目对输入电压范围、效率等指标的要求对以上各方案进行比较，也出于对时间、电路的复杂程度以及之前读各种电路的熟悉程度的考虑，选择了并 buck变换器和boost变换器，对输入电压进行降压和升压的控制。
启动电路采用TI的电池充电管理芯片TPS61200，启动工作电压为0.5V，输入电压最低至0.3V，可满足充电器的启动要求。
1.2 控制方法系统在低电压的状况下要自启动，还必须自动切换升压和降压。
输入电源的电压范围和阻抗变化大，为了保证最大的充电电流需要对最大功率点进行跟踪（MPPT）。
电能收集充电器

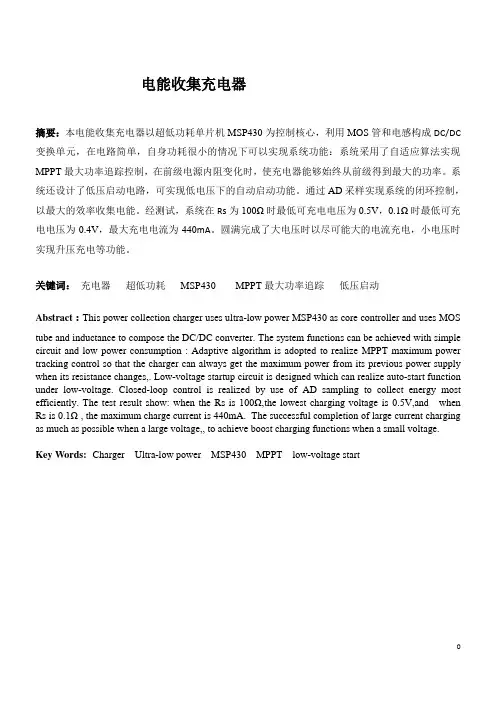

电能收集充电器摘要：本电能收集充电器以超低功耗单片机MSP430为控制核心，利用MOS管和电感构成DC/DC 变换单元，在电路简单，自身功耗很小的情况下可以实现系统功能：系统采用了自适应算法实现MPPT最大功率追踪控制，在前级电源内阻变化时，使充电器能够始终从前级得到最大的功率。
系统还设计了低压启动电路，可实现低电压下的自动启动功能。
通过AD采样实现系统的闭环控制，以最大的效率收集电能。
经测试，系统在Rs为100Ω时最低可充电电压为0.5V，0.1Ω时最低可充电电压为0.4V，最大充电电流为440mA。
圆满完成了大电压时以尽可能大的电流充电，小电压时实现升压充电等功能。
关键词：充电器超低功耗MSP430 MPPT最大功率追踪低压启动Abstract：This power collection charger uses ultra-low power MSP430 as core controller and uses MOS tube and inductance to compose the DC/DC converter. The system functions can be achieved with simple circuit and low power consumption : Adaptive algorithm is adopted to realize MPPT maximum power tracking control so that the charger can always get the maximum power from its previous power supply when its resistance changes,. Low-voltage startup circuit is designed which can realize auto-start function under low-voltage. Closed-loop control is realized by use of AD sampling to collect energy most efficiently. The test result show: when the Rs is 100Ω,the lowest charging voltage is 0.5V,and when Rs is 0.1Ω , the maximum charge current is 440mA.The successful completion of large current charging as much as possible when a large voltage,, to achieve boost charging functions when a small voltage.Key Words:Charger Ultra-low power MSP430 MPPT low-voltage start1. 系统方案1.1系统总体方案及结构框图根据题目要求，本系统主要由直流电源模块，变换器模块，监控模块，启动电路模块，键盘与显示模块模拟可充电池模块组成。
电能收集充电器
们 调 试 ，。 低 在０８ 时 还 能 向 电 池 充 电 。为 保 护 电路 安 全 ， Ｅ最 ．Ｖ 我们 给 这 部 分 电 路 的 输 入 端 加 上 了 输 入 电压 检 测 和过 压保 护
电路 。在 接入 上 电路 后 ， 低 可 在 １１ 向 电池 充 电 。 由 于 Ｅ最 ． Ｖ时 该芯 片功 率 较 小 ，为 防 止 充 电 电 池 短 路 或 电 压 异 常而 造 成 电 路损 坏 ． 给该 电路 的输 出端 加 上 了 电池 过 压 和 短 路 保 护 电路 。 电 路 由Ｑ 一 Ｑ 及 周 围 电路 组 成 。另 外 ， 给 因过 放 电 而 电 压 ５ ７ 为 偏低 的 电池 也 能 充 电 ， 电路 还设 置 了涓 流 充 电 电路 。 部分 电 该 路 由Ｄ 、 １ ６ Ｒ】 电路 组 成 ， 当单 片 机 检 测 到 电池 电压 过低 时 ， 关 断 Ｏ 场 效 应 管 ， 电 电路 改 由经 Ｄ 、 １ 电 池 先 以 小 电 流 充 ７ 充 ６ Ｒｌ向 电 ，待 电池 两 端 建 立 起 接 近３６ ． Ｖ的 电压 时 ，再 接 通 Ｑ 场 效 应 ７ 管 ， 大 电流 充 电 。 一 分 钟 内检 测 电池 无 法 建 立 ３ 用 在 Ｖ以上 电 压 时 ， 为 电 池 损 坏 或 输 出端 短 路 ， 单 片 机 控 制 下 停 止 充 电 。 认 在 该 电 路有 效 地 防止 了被 充 电 电池 损 坏 或 输 出 电路 的短 路 。 四、 挥 部 分 的 设 计 发
压 为 １Ｖ． 换 电路 由Ｑ － Ｑ 及 周 围 电路 组 成 。 ０ ．切 １ ４
当电 源Ｅ 电 压小 于ｌ Ｗ ， 片 机 自动 将 电路 切 换 到 低 压 Ｏ 时 单 充 ， 电 电路 ．这 部 分 电 路 是 由Ｄ — Ｄ 转 换 集 成 电路 Ａ ２ ０ 组 Ｃ Ｃ Ｓ３ １ 成 。该 电路 的 主要 特 点 是 可 以转 换 低 电压 ， 换 效 率 高 。经 我 转 Ｌ ２ ０１ ＣＤ 键 盘
电能收集充电器（E题）

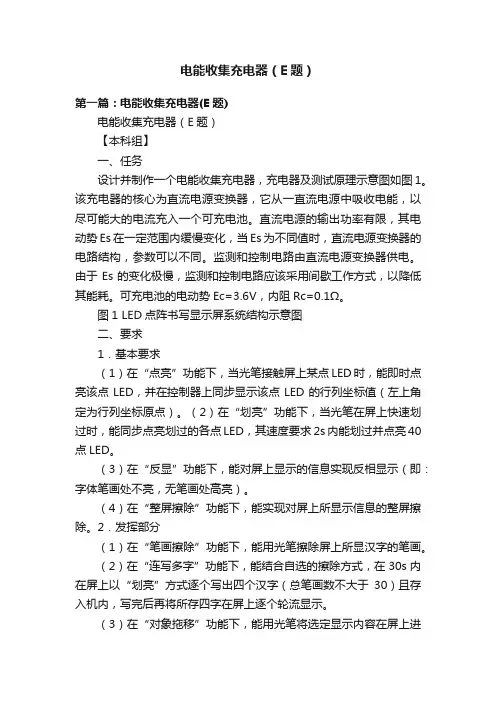

电能收集充电器（E题）第一篇：电能收集充电器(E题)电能收集充电器（E题）【本科组】一、任务设计并制作一个电能收集充电器，充电器及测试原理示意图如图1。
