基于单片机的无线网络通信模块设计
四川师范大学成都学院电子工程学院课程设计报告
1 前言
无线方案适用于布线繁杂或者不允许布线的场合，目前在遥控遥测、门禁系统、无线抄表、小区传呼、工业数据采集、无线遥控系统、无线鼠标键盘等应用领域，都采用了无线方式进行远距离数据传输。目前，蓝牙技术和Zigbee技术已经较为成熟的应用在无线数据传输领域，形成了相应的标准。然而，这些芯片相对昂贵，同时在应用中，需要做很多设计和测试工作来确保与标准的兼容性，如果目标应用是点到点的专用链路，如无线鼠标到键盘，这个代价就显得毫无必要。
本无线数据传输系统采用挪威Nordic公司推出的工作于2.4GHzISM频段的nRF24L01射频芯片。与蓝牙和Zigbee相比，nRF24L01射频芯片没有复杂的通信协议，它完全对用户透明，同种产品之间可以自由通信。更重要的是，nRF24L01射频芯片比蓝牙和Zigbee所用芯片更便宜。系统由单片机STM32F103控制无线数字传输芯片nRF24L01,通过无线方式进行数据双向远程传输,两端采用全双工方式通信，该系统具有成本低，功耗低，软件设计简单以及通信可靠等优点。 四川师范大学成都学院电子工程学院课程设计报告
2 1. 总体设计方案
无线通信技术迅速发展，有多种通讯方案可供选择，这里从实用，经济和实现等方面进行综合的考虑分析，选出合适的设计方案。
1.1 无线通信方式的比较和选择
方案一：采用GSM模块进行通信，GSM模块需要借助移动卫星或者手机卡，虽说能够远距离传输，但是其成本较大、且需要内置SIM卡，通信过程中需要收费，后期成本较高。
方案二：采用TI公司CC2430无线通信模块，此模块采用Zigbee总线模式，传输速率可达250kbps，且内部集成高性能8051内核。但是此模块价格较贵，且Zigbee协议相对较为复杂。
方案三：采用nRF24L01无线射频模块进行通信，nRF24L01是一款高速低功耗的无线通信模块。他能传输上千米的距离（加PA），而且价格较便宜，采用SPI总线通信模式电路简单，操作方便。
考虑到系统的复杂性和程序的复杂度，我们采用方案三作为本系统的通信模块。
1.2 微控制器的比较和选择
方案一：采用传统的AT89S52单片机作为主控芯片。此芯片价格便宜、操作简便，低功耗，比较经济实惠,但是应用很局限，且要求较高时传统的AT89S52单片机达不到要求。
方案二：采用TI公司生产的MSP430F149系列单片机作为主控芯片。此单片机是一款高性能的低功耗的16位单片机，具有非常强大的功能，且内置高速12位ADC。但其价格比较昂贵，而且是TPFQ贴片封装，不利于焊接，需要PCB制板，大大增加了成本和开发周期。
方案三：基于ARM公司Cortex-M3内核的STM32F103系列处理器，采用串行单线调试和JTAG，通过JTAG调试器你可以直接从CPU获取调试信息，从而使产品设计大大简化，主要应用于要求高性能、低成本、低功耗的产品。
根据系统需要，从性能和价格上综合考虑我们选择方案三，即用STM32F103作为本系统的主控芯片。 四川师范大学成都学院电子工程学院课程设计报告
3 1.3 串行通信方式比较和选择
RS-485串行通信：该接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰性好。具有多机通信能力，这样用户可以利用单一的RS-485接口方便地建立起设备网络。接口组成的半双工网络，一般只需二根信号线，所以它的接口均采用屏蔽双绞线传输，数据信号采用差分传输方式。但是由于电脑上没有485接口，所以设计的时候还需要一个485转232转换器，较为麻烦。
RS-232串行通信：它是无处不在的，每一台PC机都有一个或者更多的接口。在微控制器中，接口芯片使得将一个5V串口转换成RS-232变的更容易。连接距离可以达到50到100ft，大多数的外设接口都不会用于太长的距离。对于一个双向选择，只需要3条导线。一个并行连接器一般需要8条数据线，两条或者更多的控制信号线和几根接地线。它作为一种标准，与很多设备兼容，目前已经在很多的微机通信接口中广泛的被采用。所以这里采用该通信方式。
1.4 显示模块方案
方案一：选择主控为ST7920的带字库的LCD12864来显示信息。12864是一款通用的液晶显示屏，能够显示多数常用的汉字及ASCII码，而且能够绘制图片，描点画线，设计成比较理想的结果。
方案二：采用2.8寸TFT-LCD显示信息，这款LCD比较通用的字符液晶模块，能显示字符和数字等信息，且价格便宜，容易控制。
方案三：采用LCD7段数码显示管显示，其成本低，容易显示控制，但不能显示字符。
综合以上方案，方便我们对信息的观看和理解，我们选择了经济实惠的2.8寸TFT-LCD显示，可以直接显示数据、字符等。
四川师范大学成都学院电子工程学院课程设计报告
4 2. 单元模块设计
2.1 nRF24L01射频模块电路设计
2.1.1 nRF24L01芯片概述
nRF24L01是一款新型单片射频收发器件,工作于2.4 GHz～2.5 GHz ISM频段。内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块,并融合了增强型ShockBurst技术，其中输出功率和通信频道可通过程序进行配置。nRF24L01功耗低,在以-6 dBm的功率发射时，工作电流也只有9 mA；接收时，工作电流只有12.3 mA，多种低功率工作模式(掉电模式和空闲模式)使节能设计更方便。
nRF24L01主要特性如下：
1）2.4GHz全球开放的ISM频段，免许可证使用。
2）最高工作速率2Mbps，高校的GFSK调制，抗干扰能力强。
3）125个可选的频道，满足多点通信和调频通信的需要。
4）内置CRC检错和点对多点的通信地址控制。
5）低工作电压（1.9~3.6V）。
6）可设置自动应答，确保数据可靠传输。
2.1.2 引脚功能及描述
nRF24L01的封装及引脚排列如图所示。各引脚功能如下：
图 1 nRF24L01引脚示意图 四川师范大学成都学院电子工程学院课程设计报告
5
CE：使能发射或接收；
CSN，SCK，MOSI，MISO：SPI引脚端，微处理器可通过此引脚配置nRF24L01；
IRQ：中断标志位；
VDD：电源输入端；
VSS：电源地；
XC2，XC1：晶体振荡器引脚；
VDD_PA：为功率放大器供电，输出为1.8V；
ANT1,ANT2：天线接口；
IREF：参考电流输入。
2.1.3 工作模式
nRF24L01有工作模式有四种：收发模式、配置模式、空闲模式和关机模式。nRF24L01的工作模式由PWR_UP、CE、TX_EN和CS三个引脚决定，如表。
表格 1 nRF24L01工作模式
工作模式 ＰＷＲ＿ＹＰ ＣＥ ＣＳ
收发模式 １ １ ０
配置模式 １ ０ １
空闲模式 １ ０ ０
关机模式 ０ Ｘ Ｘ
收发模式：nRF24L01的收发模式有ShockBurstTM收发模式和直接收发模式两种，收发模式由器件配置字决定。这里只介绍ShockBurstTM收发模式。
ShockBurstTM收发模式下，使用片内的先入先出堆栈区，数据低速从微控制器送入，但高速(1Mbps)发射，这样可以尽量节能，因此，使用低速的微控制器也能得到很高的射频数据发射速率。与射频协议相关的所有高速信号处理都在片内进行，这种做法有三大好处：
1）尽量节能；
2）低的系统费用(低速微处理器也能进行高速射频发射)；
3）数据在空中停留时间短，抗干扰性高。nRF24L01的ShockBurstTM技术同时也减小了整个系统的平均工作电流。
在ShockBurstTM收发模式下，nRF24L01自动处理字头和CRC校验码。在接收数据时，自动把字头和CRC校验码移去。在发送数据时，自动加上字头和CRC校验码，当发送过程完成后，数据准备好引脚通知微处理器数据发射完毕。
配置模式：在配置模式，15字节的配置字被送到nRF24L01，这通过CS、CLK1和四川师范大学成都学院电子工程学院课程设计报告
6 DATA三个引脚完成。
空闲模式：nRF24L01的空闲模式是为了减小平均工作电流而设计，其最大的优点是，实现节能的同时，缩短芯片的起动时间。在空闲模式下，部分片内晶振仍在工作，此时的工作电流跟外部晶振的频率有关，如外部晶振为4MHz时工作电流为12uA，外部晶振为16MHz时工作电流为32uA。在空闲模式下，配置字的内容保持在nRF24L01片内。
关机模式：在关机模式下，为了得到最小的工作电流，一般此时的工作电流小于1uA。关机模式下，配置字的内容也会被保持在nRF24L01片内，这是该模式与断电状态最大的区别。
2.2 STM32F103模块电路
2.2.1 电源电路
由于STM32直接由PC的USB供电，提供5V电源，所以不需要总电源，但nRF24L01模块需要低于3.5V电压，所以需要3.3V稳压电路，如下：
图 2 3.3V稳压电路
2.2.2 显示模块
2.8寸TFT-LCD与STM32连接原理图，如下： 四川师范大学成都学院电子工程学院课程设计报告
7
图 3LCD原理图
2.2.3按键模块
在课程设计中用到了按键控制发送数据，按键原理图，如下：
图 4 按键连接原理图
2.2.4nRF24L01模块
nRF24L01模块有八个引脚需要连接到STM32，在这里由于用到了SPI1的四个引脚，直接与PA(4-6)引脚相连，设置GPIO复用功能就直接可用SPI1，无线模块的其他引脚分别与PA1和PA7相连，这样可以简化电路，如下： 四川师范大学成都学院电子工程学院课程设计报告
8
图 5 nRF24L01原理图
3. 系统功能与软件设计
3.1 系统总结构与流程
系统主要包括两个分别具有收发功能的无线通信模块，每个模块均由STM32F103和无线收发芯片nRF24L01组成。系统的原理框图如图所示，发送时，单片机通过IO总线向nRF24L01写人控制命令及所需发送的数据，nRF24L01通过天线发送出去；接收时，单片机通过IO总线读取nRF24L01的工作状态，获取芯片相关信息及接收到的数据。两个收发模块之间相互通信，从而实现数据的无线传输。同时接收端将接收到的数据存储到扩展的片外数据存储器中。
系统结构框图：
图 6整体结构框图
根据功能不同，可以把整个系统分为STM32、nRF24L01无线通信模块、LCD显示模
基于单片机控制的智能路灯控制系统设计
基于单片机控制的智能路灯控制系统设计
一、本文概述
随着科技的不断进步和城市化进程的加速，城市照明系统作为城市基础设施的重要组成部分，其智能化改造已成为提升城市管理水平和节能减排的重要措施。智能路灯控制系统作为城市照明系统的核心，其设计和实现对于提高路灯的运行效率、降低能耗、增强城市照明的智能化水平具有重要意义。
本文旨在探讨基于单片机控制的智能路灯控制系统的设计方法和实现策略。本文将介绍智能路灯控制系统的基本概念和功能需求，阐述其在城市照明中的作用和意义。将详细分析单片机控制系统的工作原理及其在智能路灯控制中的应用，包括单片机的选型、外围设备的选择、控制算法的设计等关键技术问题。接着，本文将重点介绍智能路灯控制系统的设计流程，包括硬件设计、软件编程、系统测试等环节，并结合实际案例，展示该系统在实际应用中的效果和优势。本文将对智能路灯控制系统的发展趋势进行展望，探讨未来可能的技术革新和应用拓展。
通过本文的研究和分析，期望能够为相关领域的工程技术人员和研究人员提供有益的参考和启示，推动智能路灯控制系统的发展，为建设更加智能、节能、环保的城市照明系统贡献力量。 二、智能路灯控制系统总体设计
本节将详细介绍基于单片机控制的智能路灯控制系统的总体设计。该系统设计旨在实现路灯的智能化管理，提高能源利用效率，同时确保道路照明质量。
能效优化：通过精确控制路灯的开关和亮度，减少能源浪费，实现节能减排。
单片机控制单元：作为系统的核心，负责处理传感器数据，控制路灯的开关和亮度。
传感器单元：包括光强传感器和运动传感器，用于检测环境光线强度和行人车辆流动情况。
单片机根据传感器数据，通过预设的控制算法，决定路灯的开关和亮度。
通信协议：采用稳定可靠的通信协议，确保数据传输的实时性和安全性。
三、单片机控制模块设计
单片机控制模块是整个智能路灯控制系统的核心部分，负责接收传感器信号、执行控制逻辑、以及驱动路灯的开关。在本设计中，我们采用了广泛应用的STC89C52单片机作为核心控制器。STC89C52单片机是一款基于8051内核的高性能、低功耗、超小体积的CMOS 8位微控制器，其强大的处理能力和丰富的IO接口资源使得它非常适合于智能路灯控制系统的需求。
基于nRF24L01的无线信息传输设计
第 1 页 共 20 页 摘 要
当今，通过信息的采集、传输、处理和控制器作出相应的决策，进而实现对一定对象的监控和控制，是一个无论在民用、工业，还是军事领域，都被人们乐此不疲地研究着的热门技术。而信息传输的可靠性无疑是控制器作出正确决策的重要前提。
无线传输以其成本廉价、占用空间小、环境适应性好、扩展性好和设备维护上更容易实现等优点正在逐步越来越受到人们的青睐。RF24L01SE微功率无线通讯模块，采用Nordic公司的NRF24L01芯片，2.4G全球开发ISM频段免许可证使用，最高工作速率达2Mbps，125频道满足多点通信和跳频通信需要，体积小巧约31mm*17mm，尤其方便嵌入式开发与应用,高效GFSK调制，抗干扰能力强，特别适合无线音视频传输、工业控制领域等需要较大传输速率的无线通讯需求。
此外，采集到的信息和数据应能够使工作人员直观方便地读出，为此，配备质优价廉的显示设备成为必要。常用的显示设备有LED点阵和LCD液晶显示，而LCD液晶显示由于具有低功耗、显示功能强大和编程简单而很好地符合了人们节约能源的要求，LCD1602和LCD12864是LCD系列中比较常见的模块化产品，它们含有齐全的字库，亦可根据自己的要求取模显示特殊的符号，这两种产品分别只引出16和20个插针，使用方便。
关键词：无线传输 监控NRF24L01 工业控制LCD1602 LCD12864
目 录
一．系统简介 ................................................................................................................................... 3 第 2 页 共 20 页 二．STC89C54RD+单片机 ............................................................................................................. 3

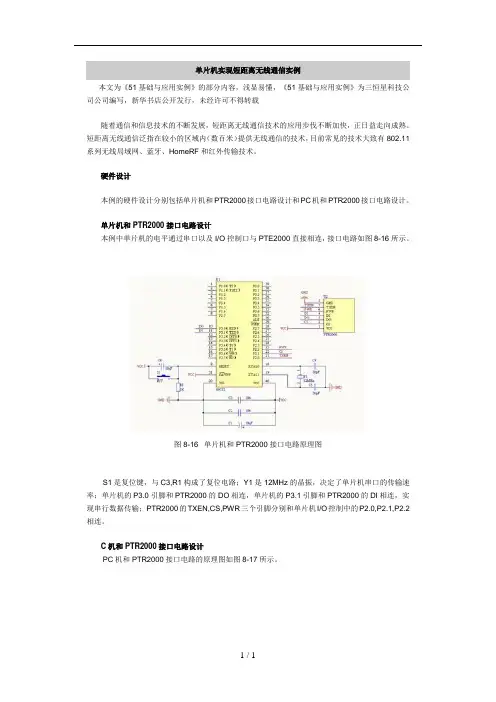

单片机实现短距无线通信实例
1 / 1 单片机实现短距离无线通信实例
本文为《51基础与应用实例》的部分内容，浅显易懂，《51基础与应用实例》为三恒星科技公司公司编写，新华书店公开发行，未经许可不得转载
随着通信和信息技术的不断发展，短距离无线通信技术的应用步伐不断加快，正日益走向成熟。短距离无线通信泛指在较小的区域内（数百米）提供无线通信的技术，目前常见的技术大致有802.11系列无线局域网、蓝牙、HomeRF和红外传输技术。
硬件设计
本例的硬件设计分别包括单片机和PTR2000接口电路设计和PC机和PTR2000接口电路设计。
单片机和PTR2000接口电路设计
本例中单片机的电平通过串口以及I/O控制口与PTE2000直接相连，接口电路如图8-16所示。
图8-16 单片机和PTR2000接口电路原理图
S1是复位键，与C3,R1构成了复位电路；Y1是12MHz的晶振，决定了单片机串口的传输速率；单片机的P3.0引脚和PTR2000的DO相连，单片机的P3.1引脚和PTR2000的DI相连，实现串行数据传输； PTR2000的TXEN,CS,PWR三个引脚分别和单片机I/O控制中的P2.0,P2.1,P2.2相连。
C机和PTR2000接口电路设计
PC机和PTR2000接口电路的原理图如图8-17所示。
1 / 1
图8-17 PC机和PTR2000接口电路原理图
因为PC机的串口支持RS-232标准，而PTR2000模块支持的是TTL电平，所以需要MAX202来完成PC机和PTR2000之间的电平转换。
PC机的串口通过MAX202与PTR2000模块的串行输入，输出引脚DI,DO相连；PTR2000的低功耗控制引脚PWR接VCC高电平，让其处在工作状态；频道选择引脚CS接GND高电平，即采用通信频道1（433.92MHz）；TXEN引脚由PC机串口的RTS信号来控制，决定了PTR2000模块的发送/接收状态。C7,C8,C9,C10的电容值都是0.1μF。
基于MIcrochip PIC24F单片机的无线数据传输电路软硬件设计
Ｉ ．皇子蕴 …………………………．
基于Ｍｌｃｒｏｃｈｉｐ ＰＩＣ２４Ｆ单片机的无线数据
传输电路软硬件设计
哈尔滨哈投投资股份有限公司供热公司 于 强
【摘要】介绍了一种基￣Ｍｉｃｒｏｃｈｉｐ ＰＩＣ２４Ｆ单片机的无线数据传输系统，该系统主要采用了Ｍｉｃｒｏｃｈｉｐ ＰＩＣ２４Ｆ单片机和无线 收发模块Ｚｉｇｂｅｅ ｃｃ２５３０组成，包括了发射系统和接收系统两部分。给出了基ｆｆ＇Ｍｉｃｒｏｃｈｉｐ ＰＩＣ２４Ｆ单片机的无线数据传输系统的 总体设计方案，并对各个主要电路的设计进行了详细介绍。软件设计上，对Ｍｉｃｒｏｃｈｉｐ ＰＩＣ２４Ｆ单片机通过ＳＰＩ接１：３对无线收发模 块Ｚｉｇｂｅｅｃｃ２５３０的配置及发送接收流程进行了详细阐述。该系统适用于条件复杂、恶劣的安装环境，具有较高的实用价值。 【关键词】ＭｉｃｒｏｃｈｉｐＰＩＣ２４Ｆ单片机；无线数据传输；ＺｉｇｂｅｅＣＣ２５３０；串口通信
１．引言
随着科学技术的不断进步，传
感器技术、数据采集技术、数字信
号处理技术以及无线通信技术都得
到了长足的发展，并己成为了国内
外重点发展的科技领域之一…。传
感器技术在工业、医疗、军事等众
多领域中得到了广泛应用。传感器
通过感知被测量，按照某一规律完
成转换并输出信号。利用数据采
集技术实现对信号的采集并进行相
应的信号处理。当在一些现场环境
复杂、恶劣或者是地处偏远的情况
下，有限传输方式无法适应时，就
需要采用无线传输方式来解决问题。
目前，无线传输的实现方案有
多种，例如：无线局域网（ｗＬＡＮ）、
ＺｉｇＢｅｅ、红外线技术、蓝牙（Ｂｌｕｅ—
ｔｏｏｔｈ）技术、ＲＦＩＤ等 。ＷＬＡＮ技术
主要特点是上下行速率高、建网快
速、组网方式多、移动性强、组网成
本低等；红外线技术实现的是点对点
的通信，具有功耗低、体积小、简单
易用等特点，但点对点之间不能有障
碍物的阻挡；蓝牙技术具有多点连
接、功耗小、高速率的特点。。 。
基于单片机的机械设备远程监控系统设计
基于单片机的机械设备远程监控系统设计
基于单片机的机械设备远程监控系统设计
一、引言
随着工业4.0和物联网技术的快速发展，远程监控系统在机械设备中的应用越来越广泛。本设计旨在通过单片机技术，结合无线通讯模块，设计一套基于单片机的机械设备远程监控系统。该系统能够实时监测机械设备的运行状态，通过无线通讯网络将数据传输到云端服务器，实现远程监控和管理。
二、系统硬件设计
1. 控制器选择：本设计选用STM32F103C8T6单片机作为主控制器。该单片机具有丰富的外设接口，如UART、SPI、I2C等，适用于各种复杂的控制系统。
2. 传感器模块：为了实时监测机械设备的运行状态，本设计选用倾角传感器和温度传感器作为主要传感器。倾角传感器用于监测机械设备的运行姿态，温度传感器用于监测机械设备的温度。
3. 无线通讯模块：为了实现远程监控，本设计选用基于SIM800C的无线通讯模块。该模块支持GSM/GPRS网络，能够提供稳定的无线通讯功能。
4. 电源模块：为了确保系统的稳定运行，本设计选用9V电池作为主电源，并使用LDO芯片将电压稳定在5V供单片机使用。 三、系统软件设计
1. 数据采集：通过单片机的IO口读取传感器的数据，如倾角和温度。
2. 数据处理：对采集到的数据进行处理和分析，如数据校准、异常检测等。
3. 数据传输：通过无线通讯模块将处理后的数据发送到云端服务器。为了降低功耗，采用定时唤醒无线通讯模块的方式进行数据传输。
4. 远程监控：在云端服务器上建立数据监控平台，可以实时查看机械设备的运行状态和历史数据。
四、系统测试与优化
1. 测试：通过在机械设备上安装本系统，进行实地测试，验证系统的稳定性和可靠性。
2. 优化：根据测试结果，对系统进行优化和改进，提高系统的性能和可靠性。
五、结论
本设计基于单片机技术，结合无线通讯模块，实现了一套机械设备远程监控系统。该系统能够实时监测机械设备的运行状态，并将数据传输到云端服务器进行远程监控和管理。通过实地测试和优化，本系统具有较高的性能和可靠性，能够满足工业应用的需求。未来可以进一步拓展该系统的应用范围，如应用于智能制造、智慧城市等领域。

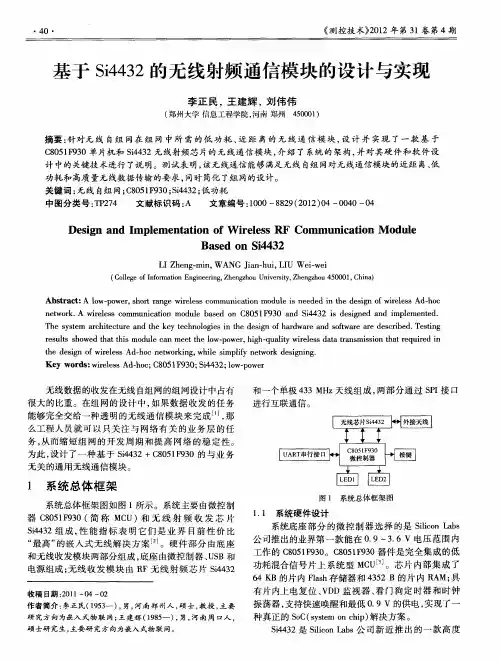

基于Si4432的无线射频通信模块的设计与实现
