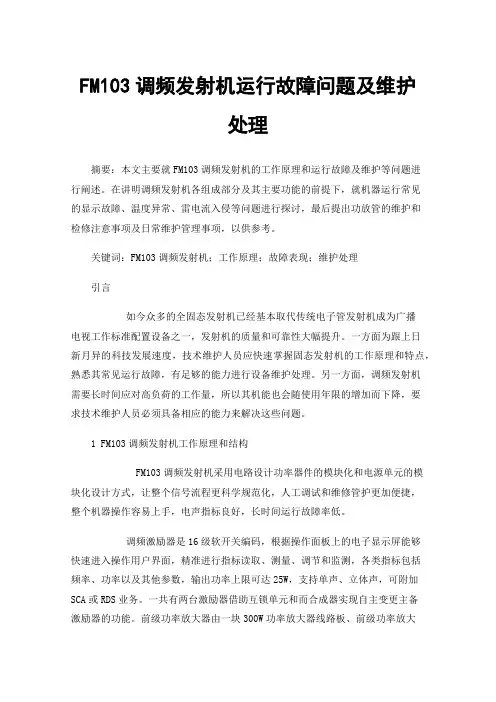

FM103调频发射机运行故障问题及维护处理
FM103调频发射机运行故障问题及维护处理摘要：本文主要就FM103调频发射机的工作原理和运行故障及维护等问题进行阐述。
在讲明调频发射机各组成部分及其主要功能的前提下，就机器运行常见的显示故障、温度异常、雷电流入侵等问题进行探讨，最后提出功放管的维护和检修注意事项及日常维护管理事项，以供参考。
关键词：FM103调频发射机；工作原理；故障表现；维护处理引言如今众多的全固态发射机已经基本取代传统电子管发射机成为广播电视工作标准配置设备之一，发射机的质量和可靠性大幅提升。
一方面为跟上日新月异的科技发展速度，技术维护人员应快速掌握固态发射机的工作原理和特点，熟悉其常见运行故障，有足够的能力进行设备维护处理。
另一方面，调频发射机需要长时间应对高负荷的工作量，所以其机能也会随使用年限的增加而下降，要求技术维护人员必须具备相应的能力来解决这些问题。
1 FM103调频发射机工作原理和结构FM103调频发射机采用电路设计功率器件的模块化和电源单元的模块化设计方式，让整个信号流程更科学规范化，人工调试和维修管护更加便捷，整个机器操作容易上手，电声指标良好，长时间运行故障率低。
调频激励器是16级软开关编码，根据操作面板上的电子显示屏能够快速进入操作用户界面，精准进行指标读取、测量、调节和监测，各类指标包括频率、功率以及其他参数，输出功率上限可达25W，支持单声、立体声，可附加SCA或RDS业务。
一共有两台激励器借助互锁单元和而合成器实现自主变更主备激励器的功能。
前级功率放大器由一块300W功率放大器线路板、前级功率放大器控制板、开关电源组成。
前级功率放大器控制板主要负责处理前级功率放大输出的入、反射采样信号、功率放大器线路板工作电压、电流取样信号，通过前面板多用表指示或通过微处理控制器验证功率放大器线路板的工作状态。
开关电源能够为前级功率放大器线路板供应正常工作所需电压。
使用八分之一波长微带电路结构设计，其工作原理如下：将输入信号传至正交2分频器，处理后变为幅度相等，相位相差90°的两路信号，在分别进行同相四分配，最终输出幅度等同的8路信号。

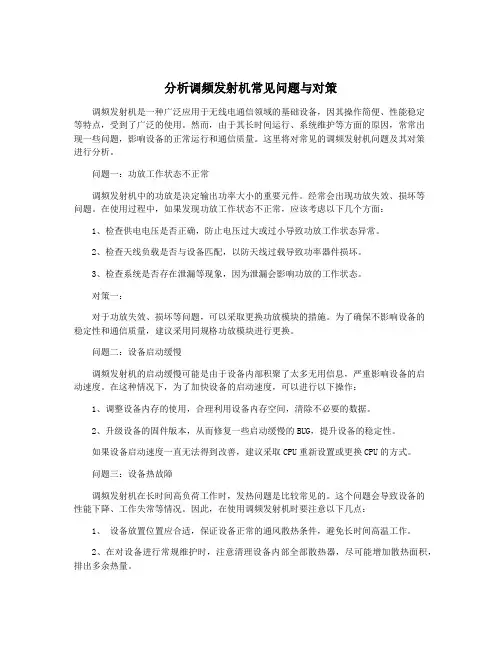

分析调频发射机常见问题与对策
分析调频发射机常见问题与对策调频发射机是一种广泛应用于无线电通信领域的基础设备，因其操作简便、性能稳定等特点，受到了广泛的使用。
然而，由于其长时间运行、系统维护等方面的原因，常常出现一些问题，影响设备的正常运行和通信质量。
这里将对常见的调频发射机问题及其对策进行分析。
问题一：功放工作状态不正常调频发射机中的功放是决定输出功率大小的重要元件。
经常会出现功放失效、损坏等问题。
在使用过程中，如果发现功放工作状态不正常，应该考虑以下几个方面：1、检查供电电压是否正确，防止电压过大或过小导致功放工作状态异常。
2、检查天线负载是否与设备匹配，以防天线过载导致功率器件损坏。
3、检查系统是否存在泄漏等现象，因为泄漏会影响功放的工作状态。
对策一：对于功放失效、损坏等问题，可以采取更换功放模块的措施。
为了确保不影响设备的稳定性和通信质量，建议采用同规格功放模块进行更换。
问题二：设备启动缓慢调频发射机的启动缓慢可能是由于设备内部积聚了太多无用信息，严重影响设备的启动速度。
在这种情况下，为了加快设备的启动速度，可以进行以下操作：1、调整设备内存的使用，合理利用设备内存空间，清除不必要的数据。
2、升级设备的固件版本，从而修复一些启动缓慢的BUG，提升设备的稳定性。
如果设备启动速度一直无法得到改善，建议采取CPU重新设置或更换CPU的方式。
问题三：设备热故障调频发射机在长时间高负荷工作时，发热问题是比较常见的。
这个问题会导致设备的性能下降、工作失常等情况。
因此，在使用调频发射机时要注意以下几点：1、设备放置位置应合适，保证设备正常的通风散热条件，避免长时间高温工作。
2、在对设备进行常规维护时，注意清理设备内部全部散热器，尽可能增加散热面积，排出多余热量。
可以降低设备工作频率，进一步降低设备损耗和温度。
同时，还可以增加散热风扇的数量，进行强制散热，有效降低设备的热故障率。
总结：调频发射机的正常运行需要工作人员进行正确操作、维护保养，及时排除故障。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策【摘要】分析调频发射机常见问题与对策是工程领域中的重要课题。
本文从频率漂移、信号干扰、功率不稳定、调频误码率高等常见问题入手，分析了其原因和对策。
频率漂移可能由晶振质量不佳或环境温度变化引起，解决方法包括使用高质量晶振和温度补偿技术。
信号干扰可能来自邻近频段发射机，可通过合理频段规划和信号滤波器减小干扰。
而功率不稳定和调频误码率高则可能与电源稳定性和误码率算法有关，建议采用稳定性更好的电源和优化误码率算法。
最后讨论了其他常见问题及对策。
通过科学的分析和对策，可以有效提高调频发射机的性能和稳定性。
【关键词】分析调频发射机、常见问题、对策、频率漂移、信号干扰、功率不稳定、调频误码率、总结1. 引言1.1 介绍分析调频发射机常见问题与对策分析调频发射机是一种常见的无线通信设备，用于将调频信号转换成无线电波发射出去。
在实际应用中，调频发射机常常会出现一些问题，如频率漂移、信号干扰、功率不稳定等。
这些问题不仅会影响通信质量，还可能导致通信系统无法正常工作。
为了解决这些问题，我们需要深入分析各种常见问题的原因，并提出相应的对策。
只有通过全面地了解和解决这些问题，才能保证调频发射机的正常运行和通信质量的稳定性。
本文将分析调频发射机常见问题及对策，包括频率漂移、信号干扰、功率不稳定、调频误码率高等问题，并提出针对性的解决方案。
通过本文的学习，读者可以更好地理解调频发射机的工作原理和应对常见问题的方法，从而提高通信系统的稳定性和可靠性。
希望本文能够帮助读者更好地应对调频发射机常见问题，提高通信系统的运行效率和质量。
2. 正文2.1 常见问题1：频率漂移的原因及对策1. 环境温度变化：环境温度的变化会导致发射机内部元件的温度变化，进而影响振荡器的频率稳定性，导致频率出现漂移。
2. 频率合成电路问题：频率合成电路的设计、零部件的老化、连接问题等都可能导致频率漂移。
3. 震动或机械冲击：调频发射机在使用过程中受到震动或机械冲击，都有可能造成内部元件位置变化，从而影响发射频率。
调频广播发射机的故障排除与维护技巧
调频广播发射机的故障排除与维护技巧调频广播发射机是广播电台最重要的设备之一，它负责将音频信号转化为无线电信号并广播出去。
然而，在使用过程中，发射机可能会遇到各种故障。
为了保证广播质量和设备的稳定运行，及时解决故障是至关重要的。
在本文中，我们将介绍一些常见的调频广播发射机故障排除与维护技巧。
1. 电源故障在发射机无法启动或工作不稳定时，首先要检查电源供应情况。
检查电源插头是否插紧，确认电源线是否有损坏。
如果电源线有损坏，应及时更换。
同时，还要检查电源开关和保险丝是否正常工作。
如果电源电压不稳定，可以考虑添加稳压器或UPS供电系统。
2. 放大器故障放大器是发射机中最脆弱的部件之一，经常会出现故障。
常见的故障包括功率输出异常、失真、噪音增加等。
在发现放大器故障时，应先进行外观检查，确认是否有烟雾、异味或烧焦痕迹。
如果有异常，应立即停止使用设备，并联系专业技术人员进行维修。
此外，定期检查并清洁放大器的内部，可以延长其使用寿命并减少故障发生的可能性。
3. 频率漂移频率漂移是指发射机输出信号的频率与设定的频率不一致。
这可能是由于振荡器故障、温度变化等原因引起的。
要排除频率漂移问题，首先应检查振荡器的稳定性和频率锁定情况。
如果振荡器故障，可以尝试重新校准或更换振荡器。
此外，保持设备的工作环境稳定，避免温度变化对频率产生影响，也是重要的维护技巧。
4. 散热不良长时间运行的调频广播发射机容易产生过热问题，这可能导致设备损坏或性能下降。
因此，保持良好的散热是非常重要的。
首先，确保发射机周围的通风良好，避免堵塞散热孔。
其次，可以考虑使用风扇或散热器来增强散热效果。
此外，定期检查散热系统，清除灰尘和杂物，也是重要的维护措施。
5. 接地问题良好的接地是保证设备安全运行的关键。
如果调频广播发射机没有良好的接地，可能会导致设备电路受到干扰或损坏。
建议使用专业的接地设备，确保接地电阻在合理范围内。
定期检查接地系统，并清除接地线上的氧化物或腐蚀物，以确保接地系统的可靠性。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策
调频发射机是一种常用于广播、通信等领域的设备，但在使用中常常会遇到一些问题，下面将从几个常见问题入手，分析其原因，并提出相应的对策。
调频发射机发射信号不稳定的问题。
可能的原因有：天线连接不良、调频频率偏移、
工作温度过高等。
对策包括：确保天线连接稳固可靠，检查和调整调频频率，降低设备工
作温度。
调频发射机发射信号功率衰减的问题。
可能的原因有：设备老化、天线损坏、电源不
稳定等。
对策包括：定期检查和更换老化设备，修复或更换损坏的天线，确保电源供应稳定。
调频发射机发射信号干扰周围设备的问题。
可能的原因有：邻近频道干扰、设备抗干
扰能力弱等。
对策包括：调整频道设置以避免干扰，增强设备的抗干扰能力，如使用抗干
扰滤波器等。
调频发射机发射信号覆盖范围受限的问题。
可能的原因有：天线高度不足、设备功率
不足等。
对策包括：提高天线安装高度，增加设备功率，以扩大信号覆盖范围。
调频发射机常见问题多种多样，但大多能通过检查和调整设备、增强设备的稳定性和
抗干扰能力来解决。
对于一些需要更换设备或进行维修的问题，需要及时采取措施以保证
设备正常工作。
只有对调频发射机的常见问题有所了解，并能找到合适的对策，才能更好
地保证设备的可靠性和稳定性。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策【摘要】本文旨在分析调频发射机常见问题并提出相应对策。
发射信号频率不稳定可能是由于晶体振荡器的问题，解决方法可以是定期校准或更换振荡器。
发射功率波动大可能是因为功放故障，建议检查功放电路并进行维护。
接着，信号频偏严重可能是调频回路故障，可通过调频回路重新校准来解决。
干扰信号较多可能是天线或线路问题，需检查连接并排除干扰源。
调频发射机故障频繁发生可以通过定期保养和维护来减少故障概率。
针对不同问题，我们应采取相应的对策来确保调频发射机的正常运行。
【关键词】调频发射机、问题分析、对策、频率稳定、功率波动、频偏、干扰信号、故障频繁、解决方案1. 引言1.1 分析调频发射机常见问题与对策调频发射机是广播、通信和导航等领域中常用的设备，但在使用过程中常常会遇到一些问题。
本文将针对调频发射机常见问题进行分析，并提出相应的对策。
常见问题包括发射信号频率不稳定、发射功率波动大、信号频偏严重、干扰信号较多以及调频发射机故障频繁发生等。
这些问题如果不能得到有效解决，将会影响设备的正常运行和信号的传输质量。
有必要对这些问题进行深入分析，并提出相应的应对措施。
在接下来的正文中，将详细讨论每个常见问题的具体表现及可能的原因，并提出解决问题的对策。
通过对调频发射机常见问题的分析和对策的探讨，有助于提高设备的稳定性和可靠性，保障通信、广播和导航系统的正常运行。
2. 正文2.1 常见问题一：发射信号频率不稳定发射信号频率不稳定是调频发射机中常见的问题之一，可能会导致通信质量下降甚至无法正常通信。
造成发射信号频率不稳定的原因有很多，例如晶振频率漂移、热胀冷缩效应、外界温度变化等。
为了解决这一问题，可以采取以下对策：1. 优化晶振频率校准：定期对调频发射机的晶振进行频率校准，确保晶振稳定可靠。
2. 加强温度补偿：在调频发射机设计中加入温度补偿模块，及时补偿晶振频率随温度变化而引起的漂移。
3. 合理设计散热系统：采用散热设计良好的发射机，确保设备在工作时温度稳定，减少热胀冷缩效应带来的频率变化。
调频发射机的日常维护和故障分析
调频发射机的日常维护和故障分析摘要：随着传媒市场的不断扩大,调频发射机的应用范围、空间和规模也在不断提升,其能否正常稳定运行直接关系到传媒传播的质量。
对于传媒领域的设备运维人员来说,调频发射机是一个重点关注对象,在日常管理中加强对其维护力度,能够确保正常工作的开展,而关键在于及时判断故障原因并制定解决方案。
关键词：调频发射机；日常维护；故障前言随着调频发射器在社会各职能部门的应用逐渐广泛,一些常见的故障问题很可能影响正常的工作开展,一方面在强化其故障自检自排的基础上加强应急机制建设,提高操作使用人员的故障识别能力,另一方面,从制度完善入手,坚持调频发射机日常维护管理的基本原则、监督原则、考核原则践行,形成良好的设备故障排查、维修、维护习惯。
1调频发射机的特点1.1可靠性高调频发射机由若干功放单元组成功放模块，同时采用晶体管开关电源经变压、整流和稳压至需要的直流电压范围，为激励器、功率分配合成电路、检测控制系统及务功放单元工作所用，设备无论是使用还是维护都具有较强的安全性。
而且调频发射机功放级采用热插拔技术，运行过程中当一个模块出现故障时，则会及时对故障模块进行更换，不会对其他功放单元的正常运行带来影响，不仅维修时间较短，而且能够保证安全播出，具有较高的可靠性。
1.2维护量少调频发射机具有较高的集成化和自动化特点，工作可靠，无论是指标调整还是测试都较为简单，能够直观明了对工作状态进行观察。
相较于电子管发射机来讲，调频发射机日常维护工作量较少，技术人员工作强度不大。
1.3费用低在调频发射机中，主要是是采用大功率的晶体管作为主要功率放大器件，而且体积较小、重量轻、耗电不大，寿命长，有效的弥补了高频电子管功率放大器的不足之处，不仅使用维护成本降低，而且调频发射机运行效率有了一定程度的提升。
2调频发射机常见故障及解决方法一般来说,在稳定的工作空间内调频发射机的故障率很低,随着其工作空间、范围和工作量的扩大,会因为外部力量干扰、设备老化等问题出现故障,如控制显示器警报、花屏、乱码、输出功率波动大、1和2功放模块功率不平衡等。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策调频发射机是广播电台中重要的设备之一，用于发送音频信号和控制信号，保证广播节目的正常传输。
然而，在长时间使用中，调频发射机会出现各种问题，如信号干扰、电源问题、设备过热等，下面是常见问题与对策：1. 信号干扰问题：调频信号干扰其他频率段的无线电设备，造成信号质量下降。
对策：在调频发射机的制作过程中，应严格控制无线电频率的正负偏差，另外还要避免建立在频率容易受到干扰的区域，如靠近高压线、繁忙的街道等。
如果信号吸收或衰减的原因是由于地形、铁路或高速公路，则调节天线方向，最大限度地消除这些干扰。
2. 电源问题：频繁的停电或电源错误会对调频发射机造成损坏，这会对广播节目产生负面影响。
对策：调频发射机必须用稳定的电源。
防止短路或过载的操作。
在停电或停机之前，应先关闭调频发射机的电源，然后将电源线拔下。
3. 设备过热：过度使用调频发射机会导致设备过热，甚至在温度升高到一定的程度时会造成设备无法正常工作。
对策：定期检查调频发射机的冷却风扇，确保气流通畅，并清洁各组件中的灰尘和污垢。
此外，应按照生产厂家的建议，定期进行设备维护和保养。
有些设备还需要经常检查和加油。
4. 实验室安全问题：调频发射机在实验室里使用，如果不小心会对实验室安全造成影响，如漏电、火警等。
对策：严格按照实验室安全卫生规定操作。
保持实验室的清洁和干燥。
定期检查电气线路，以确保电气设备的使用安全。
在使用时，严格遵守操作规程，防止设备损坏或造成火灾等事故。
总之，如果正确地操作和维护调频发射机，可以获得最佳的性能和生产效率。
对于不熟悉设备维护的用户，建议寻求专业技术支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调频发射机故障现象分析与日常维护重点
【摘要】调频广播发射机的原理、组成；常见故障现象的发生与处理方法分析；在日常工作中对设备的检修、维护的重点部位的维护方法。
【关键词】发射机组成原理；常见故障分析；检修维护方法
全固态调频发射机以其高效、稳定、安全、指标高、体积小、易维护等特点，现已广泛使用于各发射台站。
我台省新闻综合频道调频广播发射机是鞍山市通用广播电视设备厂生产的TBF--10KW调频发射机，是采用高性能30W 激励器和新型模块组装而成的。
由激励器、1500W 功放单元、分配器、合成器、定向耦合器、低通滤波器、开关电源、指示系统、低噪声风冷系统组成。
全固态化、宽带化1500W功率放大单元，共分两级，30W 前级功放，末级是由6个350W功放模块功率合成，每个功放模块输出功率大于300W。
末级采用8个1500W固态功放单元功率合成，具有线性好、增益高、功率大、保护功能齐等优点。
其功放模块均包含电控、保护电路和数据上传、过温、过激励、过流、驻波比等保护装置。
面板设有电控状态显示，便于寻迹工作过程
和判断故障。
激励器采用双激励器，自动或人工切换，互为备份。
30W 激励器性能指标优异。
操作面板采用LED液晶显示屏，轻触微动开关操作，操作快捷方便。
有RS485计算机接口，可实现远距离的计算机遥控遥测。
开关电源和整机电源进线均有防雷装置。
其工作原理如图：
这部设备在我台播出工作已有十年，在这些时间里，设备工作稳定，性能良好。
但在播出工作中也出现过一些典型的故障。
现就将这些年来，这部设备所发生的一些典型的故障现象及排除这些故障的思路进行了一下总结，与各位同行交流学习。
一、不能正常开机
一开机，设备就告警。
首先查看告警提示，显示为风机报警；然后检查风道，有出?L，清理风机网罩灰尘后，仍不能正常开机。
由此断定应该是风机风量过小，导致风接点不能正常闭合，保护功能启动显示告警。
更换风机后，发射机开机，工作正常。
二、机器开机后便自动关机，驻波比、过流指示告警
首先说明，在出现此故障前，由于天气突然打雷，导致发射机自动关机。
后开启发射机，显示一切运行正常。
在连续工作几天后，发射机一开机便出现此故障。
首先用示波器
检查了天馈系统，显示驻波比正常，则天馈无异常。
然后检查各功放连接线是否正常，检查各功率放大器是否正常，用手摸吸收负载，发烫，进一步检查4：1功率合成器，发现一连接馈线头内有轻微打火的痕迹，然后打开合成器检查发现，里面线路板已烧焦，铜片、焊点脱落。
采取的处理方法是：将馈线头内部用砂条进行打磨处理，再用酒精棉清洗擦拭，处理好馈线头后，更换合成器，再开机，机器恢复正常工作状态。
后分析此故障是由于设备遭到雷击时，一功放与合成器连接线接头打火，打火后设备也没有明显的故障显示，事后也没有进行认真检查，导致合成器功率不平衡，运行温度过高，最终烧坏合成器所致。
三，发射机输出功率下降明显
出现此类故障，首先应检查各功放单元的输出功率。
检查过程中发现一功放单元输出功率很低，然后查看其各放大模块输出电流，发现有两级放大电流为零。
进一步打开功率放大器检查，用万用表测量放大管栅极对地电阻，经测量后，发现有两只管子的栅极对地电阻值均为零，判断这两只管子已损坏。
更换管子后，功放单元输出功率恢复到正常范围，发射机整机输出功率也恢复至正常范围。
四，发射机输出功率正常，反射功率很大
开机后，发现发射机输出功率正常，可反射功率却很大，其他各项数据均显示正常，发射机正常工作，无告警显示。
面对此故障，首先判断为天馈系统出现了问题，用示波器查看了天馈驻波比，驻波比正常，说明天馈系统工作正常。
进一步检查了功率合成器、吸收负载后，均正常。
后经排查，发现其反射功率输出检测连接线接头松动，拧紧后，反射功率值恢复到正常范围，故障排除。
在多年的检修维护工作中，深刻感到只有做好设备的日常检修和维护工作，才是保证安全播出的有效方法，才是减少设备故障率的有效手段。
所以在日常的检修和维护中，只要坚持做到以下几点，就能有效降低设备的故障率、停播率。
1.定期对设备内外进行清洁除尘。
固态机都是由一个个相对独立的单元组成的，因此，在对正常运行的设备，必须要进行定期地、认真地对设备内外、每一个独立单元进行全面地清洁除尘，包括对发射机的进风口与出风口的除尘清洁。
这样，可有效提高发射机的散热效率，可有效解决因灰尘而引起的电路内部短路、散热不好、以及风道不畅等问题，降低发射机的故障率。
2.对设备各连接线接头要经常检查。
由于固态机都是以每一个单元为主体，用各种连接线把它们连接为一个整体。
机器设备的各类连接线，在工作一段时间后，会由于某些因素，往往会出现接头处松动、短路、开路等现象，这很容易造成打火、无音频等故障。
因此，对设备的各类连接线必须要经常进行细致的检查，不可马虎。
只有这样，才可有效地解决因各类接触不好、接头松动而引起的控制出错、设备打火、误报、无音频等故障。
3.严格控制机房温度与设备温度。
机房温度过高，不利于提高固态机的散热效率，会影响输出功率。
机器设备温度过高，会造成设备内部元器件损坏以及因温度过高而引起设备的自动保护，这样，会影响设备的安全播出。
恒定的机房温度，可保证设备中电子元器件的性能稳定和使用寿命，可大大增加设备运行的可靠性。
要确保机房温度一直保持在18～25摄氏度之间，加强对机房与机器设备的温度检测与控制，可有效防止设备因温度过低或过高而引起的控制失灵或烧坏设备。
4.经常查看设备仪表数据。
在值班维护的过程中，对机器、设备的仪表指示、数据的观测与记录非常重要。
一个真实的记录，是判断机器设备故障、分析故障原因的好参谋。
因此，要强化在值班过程中，对机器仪表、指示、数据的观测与记录，这样既能够随时掌握机器设备在正常运行时的各参数，又可以对比发现一些发生故障的苗头，做到可以及时地维护与排除故障，这样才能确保安全有效的播出。
