水性防火涂料配方研究
１ ２ 制备方 法 ．
第 一 步 ： 六 偏 磷 酸 钠 、 甲 基 纤 维 素 钠 分 别 配 制 成 １％ 将 羧 ０ 和 ２ 的水 溶 液 备 用 ； ％ 第 二 步 ： 要 求 量 的去 离 子 水 加 入烧 杯 中 ， 动 搅 拌 器 ； 将 开 第三步 ： 速搅拌下 ， 配方用量 的脱水 催化剂 、 化 剂 、 低 将 炭
ｗｅ ｅ ｄ ｓ ｒｂ ｄ．Ｔｈ ｈ ｓｃ ｌ ａ ｈ ｍｉａ ｒ ｐ ｒｉ ｓ ｏ ｈ ａ ｎ ｎ ｈ ｒ ｐ ｏ ｆ ｐ ｏ ｅ ｔ ｓ ｗｅ ｅ ｄ ｔｒ ｒ ｅｃｉｅ ｅ ｐ ｙ ｉ ａ ｎｄ ｃ ｅ ｃ ｌｐ ｏ ｅ ｔ ｆｔ ｅ ｐ ｉ ｔａ ｄ ｔ ｅ ｆ ｅ ｒ ｏ ｒ ｐ ｒｉ ｒ ｅ ｅ － ｅ ｉ ｅ ｍｉ ｄ．Ｅｘ ｅ ｉ ｎｔｌｒ ｓ ｈｓ ｓ ｏ ｄ ｔ ａ ｈｅ ｗａｅ ｂ ｒ ｅ ｆ ｅ ｒ ｏ ａｎ ｃ ｏ ｎｅ ｐ ｒｍｅ ａ ｅ ｕ ｈ ｗｅ ｈ ｔｔ ｔ ｒ ｏ ｎ ｒ ｐ ｏ ｆｐ ｉｔｗｈｉｈ ｃ ｍｐｏ ｅ ｆｓｌｃ ｎ ｉ ｓ ｄ ｏ ｉ ｏ ｅ—ａ ｒ ｌｃ ｉ ｃ ｙｉ ｅ ｌｉｎ ｈ ｓ ｅ ｃ ｌｅ ｔｐ ｓｃ ｌａ ｄ ｃ ｅ ｃ ｌｐ ｏ ｅ ｔｅ ． ｄ ｉ’Ｓ ｆｒ ｐ ｏ ｆ ｐ ｏ ｅ ｔｅ ｅ ｃ ｈ ｒｔｇ ａ ｅ ｍｕ ｓｏ ａ ｘ ｅｌｎ ｈｙ ｉ ａ ｎ ｈ ｍｉ ａ ｒ ｐ ｒｉｓ Ａｎ ｔ ｅ ｒ ｏ ｒ ｐ ｒｉｓ ｒ ａ ｈ ｔ ｅ ｆ ｓ ｒ ｄ ｉ ｉ
刮 板细度计 、 附着力测试仪 、 酒精喷灯 、 一 涂 ４ 杯等。
原 料 ： 丙 乳 液 、 离 子 水 、 磷 酸 铵 、 聚 氰 胺 、 戊 四 硅 去 聚 三 季 醇 、 氧 化 钛 、 化锌 、 水 、 二 醇 苯 醚 、 基 硅 油 、 偏 磷 酸 二 氧 氨 丙 甲 六 钠 溶 液 （ ０ ） 羧 甲基 纤 维 素 钠 、 他 助剂 。 １％ 、 其
涂 料 均 为水 性 乳 液 型 膨 胀 防 火 涂 料 。 水 性 膨 胀 型 防 火 涂 料 的 特点是 ： 以水 作 分散 介 质 、 本 低 、 毒 、 污 染 环 境 、 温 干 燥 ， 成 无 不 常 不 仅 具 有 防火 性 能 ， 有 很 好 的 装 饰 性 能 ， 层 在 常 温 下 是 普 也 涂 通 涂 膜 ， 火焰 或 高 温 作 用 下 ， 产 生 比原 来 涂 层 厚 几 十倍 甚 在 可 至 上 百倍 的不 易 燃 海 绵状 炭质 层 ， 到有 效 阻 止 外 部 热 源 的 作 起 用 ， 时产生不燃性气 体 ， ：Ｏ 、Ｈ 、Ｃ 、Ｂ 和水蒸气 等 ， 同 如 Ｃ ，Ｎ Ｈ ＩＨ ｒ
关 键 词 ： 性 ； 火 涂 料 ； 丙 乳 液 水 防 硅
中 图 分 类 号 ：Ｑ ６ ０７ Ｔ ３ ． 文 献标 识 码 ： Ａ 文 章 编 号 ：２ ３— ３ ２ ２ １ ） ５— ０ ３～ ４ ０ ５ ４ １ （ ０ ０ ０ ０ ６ ０
Ｓ ｕｄ ｆＷ ａ ｅ ｂｏ ｎｅ Ｆｉ ｅ ｒ ｏ ｉ ｔ ｔ ｙｏ ｔ ｒ ｒ ｒ ｐ ｏ ｆ Ｐａ ｎ
第４ ０卷 第 ５期
２１ ０ ０年 ５月
涂 料 工 业
Ｐ ＮＴ ＆ Ｃ０ＡＴＩ ＡＩ ＮＧＳ Ｉ ＮＤＵＳ ＴＲＹ
Ｖｏ． ０ Ｎｏ ５ １４ ． Ｍ ａ ０１ ｙ ２ ０
水 性 防 火 涂 料 配 方 研 究
林 红岩 王 春 财 杨 鸿伟 ， ， （ ．大庆 石 油学 院 ， １ 黑龙 江大庆 １ ３ １ ２ ６ ３ ８；．大 庆龙化 新 实业 总公 司 ， 黑龙 江 大庆 １ ３ １ ） ６７４
Ｌ ｎ Ｈｏ ｇ ａ ，Ｗ ａ ｇ Ｃｈ ｎ ａ ，Ｙａ ｇ Ｈ ｏ ｇ ｉ ｉ ｎ ｙ ｎ ｎ ｕ ｃ ｉ ｎ ｎ ｗｅ
（ ．Ｄ ｑ ｇ Ｐ ｔ ｌ ｍ Ｉｓ ｔｔ ， ａ ｉ Ｈ ｉ ｎｊ ｎ ６ ３ ， ｈｎ ； １ ａ ｉ ｅ ｏｅ ｎｔ ｕ Ｄ ｑｎ ｎ ｒ ｕ ｉ ｅ ｇ， ｅ ｏ ｇｉ ｇ １ ３ Ｃ ｉａ ｌ ａ １ ８ ２ ａ ｉｇ Ｌ ｎ ｈ ａ Ｎ ｗ Ｉｄ ｓ ｉ ｏ ｐ ｎ ， ａ ｉｇ Ｈ ｉ ｎ ｉｎ ６ ７ ４ Ｃ ｉａ ．Ｄ ｑｎ ｏ ｇ ｕ ｅ ｎ ｕｔ ａ Ｃ ｍ ａ ｙ Ｄ ｑｎ ， ｅ ｏ ｇ ａ ｇ １ ３ １ ， ｈｎ ） ｒｌ ｌ ￣
０ 引 言
防火 涂 料 是 涂覆 于可 燃 性 基 材 表 面 ， 降 低 被 涂 材 料 表 面 能 的可 燃 性 ， 滞火 灾 的迅 速 蔓 延 ， 是 涂 覆 于 结 构 材 料 表 面 ， 阻 或 用
于提 高 构件 耐 火 极 限 的 一 类 物 质 。 目前 国 内外 高 性 能 防 火
摘 要： 介绍 了水性 防火涂料的机理 ， 叙述 了硅丙乳液膨胀 型防火涂料研制过程 中的材料选择及 阻燃剂 体系的配
方优化 ， 对该涂 料的理化性能和防火性能进行 了测定。实验结果表 明 ： 以硅丙乳液为成膜 物质配制 成的水性 防火涂料 理化 性能优 良， 防火性 能达到 国家饰面型 防火涂料 一级标准 。
Ａ ｂ ｔ ａｃ ： ｈｅ ｍ ｅ ｈ ｎ ｓ Ｏ ｓ ｒ ｔ Ｔ ｃ ａ ｉｍ ±ｗａ ｅ ｂ ｒ ｅ ｆｒ ｐ ｏ ｆｐ ｉ ｔｗｅ ｅ ｉ ｔｏ ｕ ｅ Ｍ ａｅ ｉｌｓ ｌｃ ｉｎ ａ ｄ ｆｒ ｌ — ｔｒ ｏ ｎ ｅ ｒ ｏ ａｎ ｒ ｎ ｒ ｄ ｃ ｄ． ｔ ｒａ ｅ ｅ ｔｏ ｎ ｏ ｍｕ ａ ｉ ｔｏ ｐ ｉ ｚ ｔｏ ｆｆｒｐｒ ｏ ｙ ｔ ｍ ｎ ｄ ｖ ｌｐ ｅ ｔｏ ｎ ｕ ｅ ｃ ｎ ｉｉｏ ｅ— ａ ｒ ｌｃ ｅ ｌｉｎ ｆｒ ｐ ｏ ｆｐ ｉｔ ｉｎ ｏ ｔｍｉａｉ ｎｏ ｅ ｏ ｆｓ ｓｅ ｉ ｅ ｅ ｏ ｍ ｎ ｆｉ ｔ ｍ ｓ ｅ ｔｓｌ ｎ — ｃ ｙｉ ｍｕ ｓｏ ｅ ｒ ｏ ａｎ ｉ ｃ ｉ
ｎ ｔｏ ａ ｔｎ ｒ ｆｆ ｅ ｏ ｆｆｎ ｓ ａ ｒ ｎ ｌｓａ ｄａ ｄ ｏ ｒ ｐｒ ｏ ｉｈ． ｉ ｉ
Ｋｅ ｏ ｄｓ ｗａ ｅ ｂ ｒ ｅ； ｒ ｐ ｏ ｆｐａｎ ；ｉｉｏ ｅ—ａ ｒ ｌ ｍｕ ｓｏ ｙ Ｗ ｒ ： ｔｒ ｏ ｎ ｆ ｅ ｒ ｏ ｉ ｔ ｓｌｃ ｎ ｉ ｃ ｉ ｅ ｌｉｎ ｙ ｃ
水乳型丙烯酸阻燃涂料配方
水乳型丙烯酸阻燃涂料配方
水乳型丙烯酸阻燃涂料属于丙烯酸水性功能涂料，其配方介绍如下：
一、原材料与配方
原材料用量原材料用量
丙烯酸丁酯12ML聚乙烯醇 4.8g
甲基丙烯酸甲酯16ML过硫酸胺0.25g
丙烯酸0.5ML碳酸氢钠0.125g
丙烯腈 2.5ML去离子水50ML
TBPMI变量
二、效果评价
(1)随着阻燃剂三溴苯基马来酰亚胺（TBPMI）含量的增加，涂料的阻燃性能相应提高。
当阻燃剂含量为30%并加协同阻燃剂时，涂料的阻燃性能最好。
当阻燃剂含量超过34%时，阻燃性能提高的趋势变缓。
(2)热分析表明，用阻燃剂TBPMI改性的丙烯酸酯防火涂料具有优异的耐热性能，其热分解温度达到340-375℃。
由于在主链中引入了TBPMI，涂膜的附着力和硬度等综合性能也得到改善。
总之，所合成的水乳型丙烯酸酯阻燃涂料既保持了丙烯酸酯类涂料的色泽、硬度、丰满度、耐光、耐候、耐化学药品和抗紫外性能，又具有阻燃、耐热、环保、低成本、易于施工等优点，在文物保护，古代建筑的修复等方面具有重要的应用价值。
中国新型涂料网。
防火涂料的配方研究
防火涂料的配方研究防火涂料的配方研究目前,建筑钢结构在高层建筑、大跨度结构上被广泛采用。
但普通钢材导热系数大,力学性能随本身温度升高而剧下降。
因此,发达国家在不断提高钢结构本身耐火性能的同时,对钢结构防火涂料的研究也非常重视。
钢结构防火涂料概述表1：不同APP对涂料耐火极限和炭化层的影响配方组成配方编号及使用APP 平均耐火极限(min) 炭化层状态相同配方 15-4 （APP 422） 65 基本保留15-6 （NW） 49 大部分脱落相同配方 BLCS-12-20 （SF） 23 完全脱落BLG-1 （AP 422） 45 部分脱落上述测试结果表明国产的APP与进口的AP 422在性能上有明显的差距。
推测原因可能是由于进口APP和国产APP虽然在化学成分上一致，但其晶体结构不同、水溶性相差很大，最主要的差别还在于两类产品的聚合度相差悬殊。
进口的APP的聚合度≥1000，而国产的APP聚合度一般小于100。
有资料检索可知炭化层的形成过程非常复杂，因此，低聚合度的APP可能导致炭化层形成过程的不稳定。
所以，国产APP的涂料在耐火极限测试中炭化层发生脱落，而进口产品的炭化层基本能够保留。
另外，通过国产APP进行的涂料制备时发现：加入国产APP的涂料在研磨过程中容易发生膨胀、股泡现象，而且，这种涂料在成膜过程会逐渐产生裂纹、脱落。
为什么会产生这种现象呢？实验组结合资料检索的结果进行如下推断：APP与M之间会发生缓慢的化学反应，生成Melamine Pplyphosphate和NH3，涂料在研磨过程中产生的热量以及原料充分的分散加速这一反应过程，就如R.J.Ramsay在文献中报道的APP和M之间会发生缓慢的反应一样。
那么，为什么进口APP（AP 422）不会在配方研磨过程中产生膨胀现象呢？为此，实验组对不同聚合度，不同水溶性的AAPP进行了涂料的研磨、涂刷成膜实验其中，SF和CX分别表示两家国产的APP。
水性钢结构防火涂料的制备与性能研究
水性钢结构防火涂料的制备与性能研究作者：李楠钟圣韬韩锐来源：《消防界》2019年第20期摘要：成炭剂是水性膨胀型钢结构防火涂料中的一个重要组成部分。
双季戊四醇和山梨醇都可以用作成炭剂。
本实验研究双季戊四醇与山梨醇这两种成炭剂的混合使用对水性膨胀型钢结构防火涂料的防火性能的影响。
本实验以山梨醇的含量为变量一共合成了五种膨胀型防火涂料。
采取热失重分析（TG）、扫描电镜（SEM）和隔热效率测试分别对不同比例的双季戊四醇/山梨醇防火涂料进行燃烧过程分析、燃烧炭层结构分析以及隔热效率测试。
SEM结果可以得出双季戊四醇/山梨醇混合使用使炭层的结构更加紧密;燃烧测试结果表明双季戊四醇/山梨醇混合使用使耐火时间延长，其中双季戊四醇与山梨醇的比例为0.6：0.4的耐火时长最长。
因此，可以得出双季戊四醇/山梨醇混合使用是通过提高炭层结构紧密度，使炭层的高温稳定性更高，从而提高了炭层阻隔热量的能力，达到改善防火效果的目的。
关键词：水性膨胀型防火涂料;成炭剂;季戊四醇防火涂料可涂覆于可燃性基材表面，降低被涂材料表面的可燃性，阻滞火灾的迅速蔓延，也可涂覆于结构材料表面，以提高构件耐火极限，是阻燃材料中的一个重要类别。
防火涂料涂附在木材、墙体、钢材上，不仅能起到装饰作用，在发生火灾时，更能提高材料的防火性能和耐火时间，起到保护物件、赢得抢救时间的作用。
在众多材料中，钢材由于优异的强度、韧度等优点，在建筑中广泛应用。
但是钢易导热、不耐火，使它在540℃时机械强度极速下降。
然而，一般火场最终温度在800～1200℃之间，火灾案例和科学实践也表明未加保护的钢材在火场温度达到600℃就会完全失去刚性和强度，而火灾发生10min后裸露的钢材温度就达到700℃以上，极大地减少了救援时间。
防火涂料的膨胀阻燃体系由脱水成炭催化剂聚磷酸铵（APP）/成炭剂季戊四醇（PER）/发泡剂三聚氰胺（MEL）组成。
防火机理如下：受热时，基料中的成膜物质会成为熔融态的成膜物质。
水性膨胀型防火涂料的低烟化配方设计分析

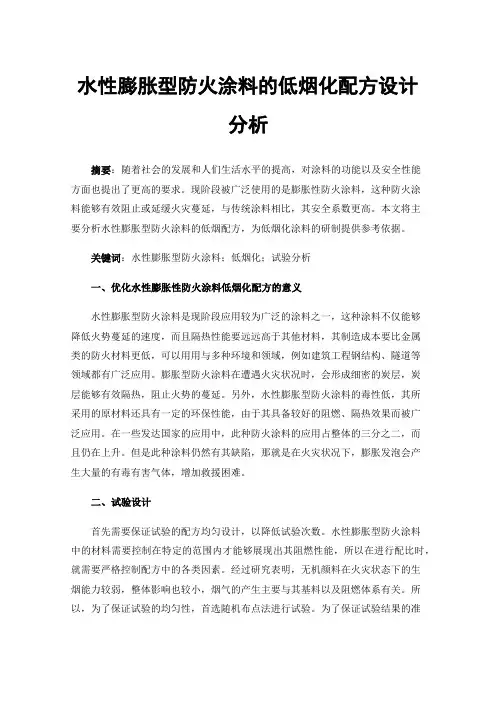

水性膨胀型防火涂料的低烟化配方设计分析摘要：随着社会的发展和人们生活水平的提高，对涂料的功能以及安全性能方面也提出了更高的要求。
现阶段被广泛使用的是膨胀性防火涂料，这种防火涂料能够有效阻止或延缓火灾蔓延，与传统涂料相比，其安全系数更高。
本文将主要分析水性膨胀型防火涂料的低烟配方，为低烟化涂料的研制提供参考依据。
关键词：水性膨胀型防火涂料；低烟化；试验分析一、优化水性膨胀性防火涂料低烟化配方的意义水性膨胀型防火涂料是现阶段应用较为广泛的涂料之一，这种涂料不仅能够降低火势蔓延的速度，而且隔热性能要远远高于其他材料，其制造成本要比金属类的防火材料更低，可以用用与多种环境和领域，例如建筑工程钢结构、隧道等领域都有广泛应用。
膨胀型防火涂料在遭遇火灾状况时，会形成细密的炭层，炭层能够有效隔热，阻止火势的蔓延。
另外，水性膨胀型防火涂料的毒性低，其所采用的原材料还具有一定的环保性能，由于其具备较好的阻燃、隔热效果而被广泛应用。
在一些发达国家的应用中，此种防火涂料的应用占整体的三分之二，而且仍在上升。
但是此种涂料仍然有其缺陷，那就是在火灾状况下，膨胀发泡会产生大量的有毒有害气体，增加救援困难。
二、试验设计首先需要保证试验的配方均匀设计，以降低试验次数。
水性膨胀型防火涂料中的材料需要控制在特定的范围内才能够展现出其阻燃性能，所以在进行配比时，就需要严格控制配方中的各类因素。
经过研究表明，无机颜料在火灾状态下的生烟能力较弱，整体影响也较小，烟气的产生主要与其基料以及阻燃体系有关。
所以，为了保证试验的均匀性，首选随机布点法进行试验。
为了保证试验结果的准确度，在阻燃体系选择上以聚磷酸铵、季戊四醇、三聚氰胺为主，基料则以水性环氧树脂乳液为主。
三、试验材料的选择试验材料包括聚磷酸铵、季戊四醇、三聚氰胺以及水性环氧树脂乳液等基础材料。
试验仪器包括热重分析仪、电动搅拌器、酒精喷灯以及附着力测试仪等。
（一）确定阻燃体系在火灾状态下，碳化剂逐渐形成碳，并且在发泡剂分解的气体作用下形成封闭的碳化层，而这个碳化层便是能够有效保护基础材料受火灾影响的重要保护罩，能够有效防止气体的扩散，同时通过氧气的隔绝来达到防火隔热的目的。
钢结构防火涂料生产配方
钢结构防火涂料生产配方
钢结构防火涂料的生产配方会根据具体产品和要求的不同而有所变化。
以下是一个可能的钢结构防火涂料的生产配方示例：
1. 水性基料配方：
- 水性丙烯酸树脂：30%
- 环氧改性乙烯醇树脂：20%
- 水性消泡剂：1%
- 水：49%
2. 阻燃剂和防火添加剂配方：
- 阻燃剂：20%
- 防火添加剂：10%
- 助剂：5%
- 颜料：65%
3. 助剂配方：
- 分散剂：50%
- 稳定剂：10%
- 增稠剂：5%
- pH缓冲剂：0.5%
- 抗菌剂：1.5%
- 水：33%
4. 颜料配方：
- 红色颜料：30%
- 黄色颜料：20%
- 白色颜料：50%
以上只是一个简单的示例，具体的钢结构防火涂料的生产配方会根据产品的特性、耐火等级要求、使用环境和相关标准进行细化和调整。
实际生产时还需要进行相应的试验和调整，确保产品的性能和质量符合要求。
水性超薄型钢结构防火涂料的制备及防火作用机理研究

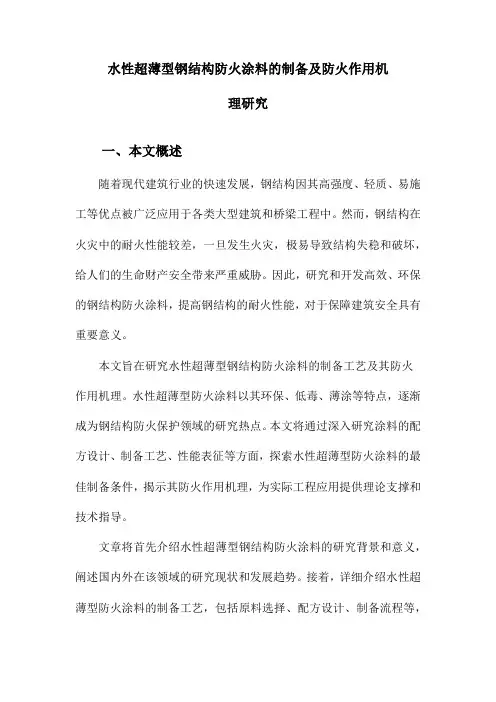

水性超薄型钢结构防火涂料的制备及防火作用机理研究一、本文概述随着现代建筑行业的快速发展，钢结构因其高强度、轻质、易施工等优点被广泛应用于各类大型建筑和桥梁工程中。
然而，钢结构在火灾中的耐火性能较差，一旦发生火灾，极易导致结构失稳和破坏，给人们的生命财产安全带来严重威胁。
因此，研究和开发高效、环保的钢结构防火涂料，提高钢结构的耐火性能，对于保障建筑安全具有重要意义。
本文旨在研究水性超薄型钢结构防火涂料的制备工艺及其防火作用机理。
水性超薄型防火涂料以其环保、低毒、薄涂等特点，逐渐成为钢结构防火保护领域的研究热点。
本文将通过深入研究涂料的配方设计、制备工艺、性能表征等方面，探索水性超薄型防火涂料的最佳制备条件，揭示其防火作用机理，为实际工程应用提供理论支撑和技术指导。
文章将首先介绍水性超薄型钢结构防火涂料的研究背景和意义，阐述国内外在该领域的研究现状和发展趋势。
接着，详细介绍水性超薄型防火涂料的制备工艺，包括原料选择、配方设计、制备流程等，并分析不同制备条件对涂料性能的影响。
然后，通过一系列实验手段，对涂料的物理性能、化学性能、耐火性能等进行全面表征，评估其防火效果。
探讨水性超薄型防火涂料在钢结构表面的防火作用机理，分析其防火性能的影响因素和提升途径。
本文的研究结果将为水性超薄型钢结构防火涂料的实际应用提供理论依据和技术支持，有助于推动钢结构防火保护技术的发展和创新，为保障建筑安全贡献一份力量。
二、水性超薄型钢结构防火涂料的制备水性超薄型钢结构防火涂料的制备过程涉及多个关键步骤，包括原料选择、配方设计、制备工艺优化等。
选择环保型水性乳液作为基料，如水性丙烯酸乳液或水性聚氨酯乳液，这些乳液具有良好的成膜性和耐水性，是制备水性超薄型防火涂料的基础。
添加无机防火填料，如氢氧化铝、氢氧化镁等，这些填料在高温下能发生吸热分解反应，降低温度，延缓钢结构的热传导，从而提高钢结构的耐火时间。
同时，为了增强涂料的防火效果，还需加入适量的阻燃剂，如磷系阻燃剂、氮系阻燃剂等，这些阻燃剂能在高温下形成隔热屏障，进一步阻止火势蔓延。
矿产
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
