磁性形状记忆合金研究进展
第３Ｏ卷第９期 ２０１１年９月 中国材料进展
ＭＡＴＥＲＩＡＬＳ ＣＨＩＮＡ Ｖｏ１．３０ Ｎｏ．９ Ｓｅｐ．２０１１
磁性形状记忆合金研究进展
蒋成保，王敬民，徐惠彬
（北京航空航天大学材料科学与工程学院空天先进材料与服役教育部重点实验室，北京１００１９１）
摘 要：磁性形状记忆合金是上世纪９ｏ年代开始出现的一类新型金属功能材料。这类合金兼具热弹性马氏体相变和磁性转
变，其形状记忆效应可以由磁场控制。此外这类合金还具有磁阻、磁热等丰富的物理效应，因而一直是近期研究热点。首先
介绍了磁性形状记忆合金的３个基本特征，即马氏体相变与磁性转变、磁场驱动孪晶再取向和磁场诱发相变。然后分别对Ｎｉ
基、ｃｏ基和Ｆｅ基磁性形状记忆合金的研究现状进行了评述。最后展望了磁性形状记忆合金的发展趋势。
关键词：磁性形状记忆合金；马氏体相变；磁性转变；磁场驱动孪晶再取向；磁场诱发相变
中图分类号：ＴＢ３４ 文献标识码：Ａ 文章编号：１６７４—３９６２（２０１１）０９—００４２—０９
Ｐｒｏｇｒｅｓｓ ｏｆ Ｍａｇｎｅｔｉｃ Ｓｈａｐｅ Ｍｅｍｏｒｙ Ａｌｌｏｙｓ
ＪＩＡＮＧ Ｃｈｅｎｇｂａｏ，ＷＡＮＧ Ｊｉｎｇｍｉｎ，ＸＵ Ｈｕｉｂｉｎ
（Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ａｅｒｏｓｐａｃｅ Ｍａｔｅｒｉａｌｓ ａｎｄ Ｐｅｒｆｏｒｍａｎｃｅ ｏｆ Ｍｉｎｉｓｔｒｙ ｏｆ Ｅｄｕｃａｔｉｏｎ，Ｓｃｈｏｏｌ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｂｅｉｈａｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｂｅｉｊｉｎｇ １００１９１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｍａｇｎｅｔｉｃ ｓｈａｐｅ ｍｅｍｏｒｙ ａｌｌｏｙｓ ａｒｅ ａ ｎｅｗ ｋｉｎｄ ｏｆ ｍｅｔａｌｌｉｃ ｆｕｎｃｔｉｏｎａｌ ｍａｔｅｒｉａｌｓ ｄｅｖｅｌｏｐｅｄ ｉｎ １９９０ｓ．Ｔｈｅ ｍａｇ－ ｎｅｔｉｃ ｓｈａｐｅ ｍｅｍｏｒｙ ａｌｌｏｙｓ ｐｏｓｓｅｓｓ ｂｏｔｈ ｔｈｅｒｍｏｅｌａｓｔｉｅ ｍａｒｔｅｎｓｉｔｉｃ ｔｒａｎｓｆｏｒｍａｔｉｏｎ ａｎｄ ｍａｇｎｅｔｉｃ ｔｒａｎｓｉｔｉｏｎ．Ｔｈｅｒｅｆｏｒｅ ｔｈｅ ｓｈａｐｅ ｍｅｍｏｒｙ ｅｆｆｅｃｔ ｃａｎ ｂｅ ｃｏｎｔｒｏｌｌｅｄ ｂｙ ｔｈｅ ｍａｇｎｅｔｉｃ ｆｉｅｌｄ．Ｂｅｓｉｄｅｓ。ｔｈｅｓｅ ａｌｌｏｙｓ ａｌｓｏ ｅｘｈｉｂｉｔ ｍａｇｎｅｔｏｒｅｓｉｓｔａｎｃｅ，ｍａｇｎｅ— ｔｏｃａｌｏｒｉｃ ｅｆｆｅｃｔｓ，ｅｔｃ．Ｔｈｅ ｍａｇｎｅｔｉｃ ｓｈａｐｅ ｍｅｍｏｒｙ ａｌｌｏｙｓ ｈａｖｅ ｂｅｅｎ ｔｈｅ ｉｎｔｅｎｓｉｖｅｌｙ ｓｔｕｄｉｅｄ ｔｏｐｉｃ ｉｎ ｒｅｃｅｎｔ ｙｅａｒｓ．Ｉｎ ｔｈｉｓ ｐａｐｅｒ．ｗｅ ｆｉｒｓｔｌｙ ｉｎｔｒｏｄｕｃｅ ｔｈｒｅｅ ｂａｓｉｃ ｆｅａｔｕｒｅｓ ｏｆ ｍａｇｎｅｔｉｃ ｓｈａｐｅ ｍｅｍｏｒｙ ａｌｌｏｙｓ，ｉ．ｅ．ｔｈｅ ｍａｒｔｅｎｓｉｔｉｃ ｔｒａｎｓｆｏｒｍａｔｉｏｎ ａｎｄ ｍａｇｎｅｔｉｃ ｔｒａｎｓｉｔｉｏｎ。ｍａｇｎｅｔｉｃ—ｆｉｅｌｄ．ｉｎｄｕｃｅｄ ｔｗｉｎ ｖａｒｉａｎｔｓ ｒｅｏｒｉｅｎｔａｔｉｏｎ，ａｎｄ ｍａｇｎｅｔｉｃ—ｆｉｅｌｄ—ｉｎｄｕｃｅｄ ｐｈａｓｅ ｔｒａｎｓｆｏｒｍａｔｉｏｎ． Ｓｅｃｏｎｄｌｙ．ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔｓ ｏｆ Ｎｉ．ｂａｓｅｄ．Ｃｏ—ｂａｓｅｄ ａｎｄ Ｆｅ—ｂａｓｅｄ ｍａｇｎｅｔｉｃ ｓｈａｐｅ ｍｅｍｏｒｙ ａｌｌｏｙｓ ａｒｅ ｒｅｖｉｅｗｅｄ．Ｆｉｎａｌｌｙ， ｔｈｅ ｆｕｔｕｒｅ ｔｒｅｎｄｓ ｏｆ ｍａｇｎｅｔｉｃ ｓｈａｐｅ ｍｅｍｏｒｙ ａｌｌｏｙｓ ａｒｅ ｐｒｏｓｐｅｃｔｅｄ． Ｋｅｙ ｗｏｒｄｓ：ｍａｇｎｅｔｉｃ ｓｈａｐｅ ｍｅｍｏｒｙ ａｌｌｏｙｓ；ｍａｒｔｅｎｓｉｔｉｃ ｔｒａｎｓｆｏｒｍａｔｉｏｎ；ｍａｇｎｅｔｉｃ ｔｒａｎｓｉｔｉｏｎ；ｍａｇｎｅｔｉｃ—ｆｉｅｌｄ—ｉｎｄｕｃｅｄ ｔｗｉｎ ｖａｒｉａｎｔｓ ｒｅｏｒｉｅｎｔａｔｉｏｎ；ｍａｎｇｅｔｉｃ—ｆｉｅｌｄ－ｉｎｄｕｃｅｄ ｐｈａｓｅ ｔｒａｎｓｆｏｒｍａｔｉｏｎ
１ 前 言
磁性形状记忆合金是上个世纪９Ｏ年代发展起来的
一类新型形状记忆合金。这类合金的特征是同时具有热
弹性马氏体相变和铁磁性转变，所以其形变可以由磁场
控制。与传统温控形状记忆合金（应变大、响应慢）和
巨磁致伸缩、压电材料（响应快，应变小）相比，磁性
形状记忆合金兼具应变大、响应快的综合优点。此外，
磁性形状记忆合金还具有磁热、磁阻等丰富的物理效
应。因而，磁性形状记忆合金被广泛认为是下一代智能
材料的首选，有望在航空航天、机械电子、能源环境、
信息存储、生物医学等高新技术领域得到重要应用。
自１９９６年Ｕｌｌａｋｋｏ等首次报导了Ｎｉ—Ｍｎ—Ｇａ合金的
收稿日期：
基金项目：
通信作者： ２０１１一Ｏ８—２５ 国家杰出青年科学基金（５０９２５１０１）和国家自然基金委
创新研究群体项目（５０９２１００３）
蒋成保，男，１９６８年生，教授 磁致应变效应以来…，磁性形状记忆合金一直是世界范
围内材料和物理领域的研究热点。关于磁性形状记忆合
金的研究可以分为２个阶段。①１９９６～２００６年，研究热
点是基于磁场诱发孪晶再取向的磁致应变效应。同时，
在这一阶段，人们对磁性形状记忆合金的晶体结构、相
变特性和磁性能等基础问题的认识也逐步深化。（￣）２００６
年至今，研究热点是基于磁场诱发相变的多功能特性。
目前已经报导的磁性形状记忆合金系，根据主体元素的
不同，分为Ｎｉ基、Ｃ０基和Ｆｅ基合金。其中，Ｎｉ基合
金主要包括Ｎｉ—Ｍｎ—Ｇａ，Ｎｉ—Ｆｅ—Ｇａ，Ｎｉ—Ｍｎ—Ａ１，Ｎｉ—Ｍｎ—Ｉｎ，
Ｎｉ—Ｍｎ．Ｓｎ，Ｎｉ．Ｍｎ—Ｓｂ等；Ｃｏ基合金主要包括Ｃ０一Ｎｉ，ｃｏ—
Ｎｉ．Ｇａ，ｃｏ— —Ａｌ等；Ｆｅ基合金主要包括Ｆｅ—Ｐｄ，Ｆｅ—Ｐｔ，
Ｆｅ—Ｍｎ—Ｇａ等。
尽管磁性形状记忆合金这一“年轻”的智能材料目
前仍处于基础研究阶段，但是无论在微观机理，还是在
功能特性方面的研究，在过去的１５年均已取得了长足
进步。人们对磁性形状记忆合金的认识越来越清晰。本 第９期 蒋成保等：磁性形状记忆合金研究进展 ４３
文将综述磁性形状记忆合金的研究进展。首先介绍磁性
形状记忆合金的３个基本特征，即马氏体相变与磁性转
变、磁场诱发孪晶再取向和磁场诱发相变。进而分别评
述 基、ｃｏ基和Ｆｅ基磁性形状记忆合金的研究现状。
最后，对磁性形状记忆合金的未来发展趋势做了展望。
２磁性形状记忆合金的基本特征
２．１ 马氏体相变与磁性转变
如前所述，磁性形状记忆合金同时具有热弹性马氏
体相变和铁磁性转变。热弹性马氏体相变是一种非扩散
型一级固态相变。其特征温度包括马氏体开始温度
和结束温度 ，奥氏体开始温度Ａ 和结束温度 。铁
磁性转变是一种二级相变，其特征温度是居里温度 ，
包括 和 ，分别为奥氏体和马氏体相的居里温度。
研究表明，所有磁性形状记忆合金的马氏体相变温度对
合金成分变化都非常敏感 。而居里温度与成分的关
系比较复杂。Ｎｉ基合金的 受成分影响比较明显，
对成分变化不敏感 。但掺杂往往能显著改变
。ｃｏ基和Ｆｅ基合金的居里温度则随成分变化而
变化 。关于磁性形状记忆合金的相变温度与成分
的关系，目前普遍认为有２种内在因素，即电子浓度
和尺寸因素 。
磁性形状记忆合金的马氏体相变不仅具有与传统形
状记忆合金相似的热、应变、电阻等效应，而且还伴随
有磁性强弱的变化，甚至磁性类型的演变。这使磁性形
状记忆合金呈现出丰富的磁一结构相变特征。根据马氏
体相变温度（以下以 为例）和居里温度（ 和 ）之
间的相互关系，磁性形状记忆合金的磁一结构相变可以
分为２种情况。
第一种情况如图１ａ所示，相变温度之间有３种关
系，即Ｍ ＜ ，Ｍ 和 ＜Ｍ 。相应地，磁
一结构相变方式分别为：铁磁马氏体一铁磁奥氏体一顺
磁奥氏体、铁磁马氏体一顺磁奥氏体、铁磁马氏体一顺
磁马氏体一顺磁奥氏体。在这３种磁一结构相变方式
中，第一种方式马氏体相和奥氏体相均为铁磁性相，但
是马氏体相的磁性比奥氏体相强，所以马氏体相变伴随
有磁性强弱的变化。第三种方式的马氏体相变发生在顺
磁性范围，形变过程中没有磁性变化。最吸引大家注意
的是第二种情况，如图１ａ中阴影部分所示。马氏体相
变时结构与磁性转变共同发生，即从铁磁马氏体转变为
顺磁奥氏体。对于这种相变，一般称之为热磁耦合马氏
体相变。蒋成保等报导了Ｎｉ—Ｍｎ—Ｇａ合金中这种热磁耦
合相变 “］。随后，人们在Ｎｉ—Ｆｅ—Ｇａ¨ ，Ｆｅ—Ｍｎ．Ｇａ 等
合金系中发现了同样的情况。基于这种热磁耦合相变， 人们已经实现了磁场诱发马氏体相变，并获得了磁热、
磁应变等多种物理特性，在２．３中将详细介绍。
第二种情况，如图１ｂ所示。相变温度之间也有３
种关系，即Ｍ ＜ ， ＜Ｍ ＜ 和 ＜Ｍ 。相应地，
磁一结构相变方式分别为：铁磁马氏体一铁磁奥氏体一
顺磁奥氏体、铁磁马氏体一顺磁马氏体一铁磁奥氏体一
顺磁奥氏体、铁磁马氏体一顺磁马氏体一顺磁奥氏体。
第一种和第三种相变方式与图１ａ相同。而第二种方式，
如图１ｂ中阴影部分标注，是一种全新的热磁耦合相变。
例如，在升温过程中，从马氏体向奥氏体转变的同时，
伴随的磁相变不是居里转变，而是从顺磁相向铁磁相的
转变。这种热磁耦合相变是由Ｋａｉｎｕｍａ等２００６年在Ｎｉ一
（Ｃｏ）一Ｍｎ—Ｉｎ合金中首次发现的 。随后，在Ｎｉ一（Ｃｏ）一
Ｍｎ— （ ＝Ｓｎ，Ｓｂ，Ｇａ，ｈｉ） ，Ｎｉ．Ｃｕ．Ｍｎ—Ｇａ［ 。 ］，
Ｍ．Ｆｅ—Ｍｎ—Ｇａ 等合金系中均发现了这一现象。在这一
热磁耦合相变的基础上，人们已经获得了磁场诱发奥氏
体相变及其伴随的磁控形状记忆效应、巨磁阻、大磁热
等丰富的物理效应，在２．３中将进行详细评述。
Ｃｏｍｐｏｓｉｔｉｏｎ
７－： ａＰＵｓｔｅｎａｒａｍａ ｏｎ
／
Ｐａｒａｍａ ｇｎｅｔｉｃａｕｓｔｅｎ
Ｐ ＼ ｉｔｅ ／
／ｍａｒｒｔｅａｍ ａｇｔｎｅｃ
Ｃｏｍｐｏｓｉｔｉｏｎ
图１磁性形状记忆合金磁一结构相变的２种情况
Ｆｉｇ．１ Ｔｗｏ ｔｙｐｅｓ ｏｆ ｍａｇｎｅｔｏ—ｓｔｒｕｃｔｕｒａｌ ｔｒａｎｓｉｔｉｏｎ ｏｆ ｍａｇｎｅｔｉｃ
ｓｈａｐｅ ｍｅｍｏ￣ａｌｌｏｙｓ
２．２磁场诱发孪晶再取向
磁性形状记忆合金最重要的功能特性是其磁致应变
效应，即形变可以由磁场驱动。磁性形状记忆合金的磁
致应变有２种机制，磁场诱发孪晶再取向和磁场诱发相
变。磁场诱发孪晶再取向是由美国ＭＩＴ的０’Ｈａｎｄｌｅｙ
教授及其合作者Ｕｌｌ
ａｋｋｏ于１９９６年首次报导的 。尽管
Ni_43Mn_46-xT_xSn_11T=Fe,Co,Ni合金的马氏体相变和磁熵变
第34卷 第1期Vol134 No11稀 有 金 属CHINESEJOURNALOFRAREMETALS2010年1月Jan12010
收稿日期:2009-05-16;修订日期:2009-05-29 基金项目:国家自然科学基金面上项目(50701022);中国博士后科学基金面上项目(20070420995);江苏省博士后科研资助(B);江苏省教育厅高校自然科学基金(6K3)资助项目 作者简介韩志达(),男,江苏常熟人,博士,讲师;研究方向磁制冷材料3通讯联系人(z@)Ni43Mn46-xTxSn11(T=Fe,Co,Ni)合金的马氏体相变和磁熵变韩志达1,33,崔荣静2,江学范1,王敦辉3,都有为3(1.常熟理工学院物理与电子工程学院,江苏省新型功能材料实验室,江苏常熟215500;2.常熟理工学院化学与材料工程系,江苏常熟215500;3.南京大学物理系,江苏南京210093)摘要:通过示差扫描量热仪和振动样品磁强计对Ni43Mn46-xTxSn11(T=Fe,Co,Ni)铁磁形状记忆合金的相变、磁性以及磁熵变进行了研究。结果表明,由于价电子浓度的增加,Fe,Co,Ni替代Mn使马氏体转变温度大幅提高。Fe,Ni掺杂对马氏体居里温度(TCM)影响不大,Co则使TCM略有下降;奥氏体居里温度(TCA)对成分比较敏感,Fe,Ni的加入均使TCA略有提高,而Co则会大大提高TCA。由于马氏体相变伴随着磁化强度的突变,Ni43Mn46-xTxSn11合金在马氏体相变附近具有较大的低场磁熵变,对于Ni43Mn41Co5Sn11在室温1T磁场下磁熵变达到了19Jkg-1K-1。通过调节成分,磁熵变峰值温度可以在199和294K之间调节,同时保持了较大低场磁熵变。关键词:铁磁形状记忆合金;磁熵变;磁制冷doi:10.3969/j.issn.0258-7076.2010.01.022中图分类号:O482.6 文献标识码:A 文章编号:0258-7076(2010)01-0115-06MartensiticTransformationandMagneticEntropyChangeinNi43Mn46-xTxSn11(T=Fe,Co,Ni)AlloysHanZhida1,33,CuiRongjing2,JiangXuefan1,WangDunhui3,DuYouwei3(1.JiangsuLaboratoryofAdvancedFunctionalMaterials,DepartmentofPhysics,ChangshuInstituteofTechnolo2gy,Changshu215500,China;2.DepartmentofChemistry,ChangshuInstituteofTechnology,Changshu215500,China;3.DepartmentofPhysics,NanjingUniversity,Nanjing210093,China)Abstract:Thephasetransitions,magneticproperties,andmagneticentropychangesinNi43Mn46-xTxSn11(T=Fe,Co,Ni)ferromag2neticshapememoryalloyswerestudiedbyusingdifferentialscanningcalorimeterandvibratingsamplemagnetometer.ThemartensitictransformationtemperatureincreasedrapidlywiththesubstitutionofMnbyFe,Co,andNi,whichcouldbeattributedtotheincreaseofvalenceelectronconcentration.TheCurietemperatureofmartensiticphaseshowedlittledependenceonthecomposition,whilethecurietemperatureofausteniticphase(TCA)wassensitivetocomposition.FeandNidopingledasmallincreaseofTCA,rgepositivemagneticentropychangeswereobservedduetothelargemagnetizationchangearoundthemartensitictransformationtemperatures.Especially,inNi43Mn41Co5Sn11,themagneticentropychangereached19Jkg-1K-1inthefieldof1Tat294K.Bytuningthecomposition,theworkingtemperaturecouldbeadjustedbetween199and294Kwithlargemagnet2icentropychanges.Keywords:ferromagneticshapememoryalloy;magneticentropychange;magneticrefrigeration 磁制冷是利用自旋系统磁熵变的制冷方式,是一种以磁性材料为工质的独特的制冷技术。由于磁制冷技术具有高效环保稳定等优点及其巨大的市场潜力,成为凝聚态物理、材料、能源、环保等领域的炙手可热的研究方向。低温磁制冷早已实现应用,目前室温磁制冷是磁制冷技术中的研究
形状记忆高分子材料
形状记忆高分子材料
引言
形状记忆高分子材料（SMP）作为一类智能材料，因其可以在适当的刺激条件（如温度、光、电磁或溶剂等）下，响应环境变化，而相应发生形状转变的能力，为解决科学技术难题带来了一种新的方法。1950年，第一次报道了具有形状记忆效应的交联聚乙稀聚合物，并在文中描述了具体的表征方法。这类形状记忆高分子材料与其它形状记忆材料如形状记忆合金和陶瓷相比，具有变形量大、赋形容易、响应温度易于调整，质量轻、价格低、以及易加工成型等优点。而且易于设计成具有良好的生物相容性、可生物降解性的生物材料，比如手术缝合线、支架、心脏瓣膜、组织工程、药物释放、矫形术及光学治疗等。
1. 形状记忆高分子材料的分类
SMPs根据刺激响应的不同可分为热致型，电磁致型，光致型，化学型以及水致型，其中热致型是研究最广也是研究最成熟的一种高分子材料。热致型SMPs由固定相和可逆相两部分组成，其中固定相通常是由化学交联或物理交联点构成，其可以决定初始形变；可逆相通常由结晶结构构成，可随温度变化而进行可逆的软硬化转变。
1.1 热致型SMP
热致型SMP是指材料在初始条件下开始受热，当加热温度达到相转变温度时，同时给材料施加外应力，然后再外力不变的情况下，将温度迅速下降至室温，材料会保持暂时形状，即使在撤去外应力后材料依旧可保持这种状态，直到再次在无应力条件下加热，温度再次达到相转变温度时，材料才会自发地恢复到初始形状。以聚氨酯为例其可以通过改变嵌段共聚物的成分和比例，来改变聚氨酯材料物理化学性质、生物相容性、组织相容性,以及可生物降解性质。形状记忆聚氨酯由软段和硬段组成，其中硬段主要由二异氰酸酯和扩链剂组成，因此刚度比较大，抑制了材料变形过程中大分子链的塑性滑移;软段主要由聚酯多元醇或聚醚多元醇等线性分子组成，因此能够进行较大的形变.一般情况下，在温度增加到软段的转变温度之上时形状记忆聚氨酯材料处于高弹态,而且软段微观布朗运动的加剧，致使材料容易变形，此时因为硬段还处于玻璃态，所以阻止了分子链滑移的同时产生了一个内部的回弹力；当温度从冷却的温度增加到软段的转变温度以上时，硬段储存的应力释放，进而导致了材料能够回复到初始形变。但是并非所有的聚氨酯都具有形状记忆效应，只有当软硬段分子量控制在一个的合适范围内时，聚氨酯才具备形状记忆效应. 1.2 电、磁致型SMP
一种引人注目的新材料——形状记忆合金
一种引人注目的新材料——形状记忆合金
亚历山大·拉佐夫
【期刊名称】《宁波大学学报（理工版）》
【年(卷),期】2001(014)001
【摘 要】描述了形状记忆合金的基本实用特性，并从力学的观点介绍了对它的认识过程以及可遂马氏体相变过程，描绘了合金的形状记忆效应、变形引发相变、回复应力，超塑性和双向记忆效应。%The basic functional properties of shape
memory alloys are described. A small historical sketch and kinetics of
reversible martensite transformations from mechanical point of view are
presented. Shape memory effect, transformation induced plasticity,
reactive stresses, superelasticity and two-way shape memory are
mentioned.
【总页数】7页(P76-82)
【作 者】亚历山大·拉佐夫
【作者单位】俄罗斯国立圣彼得堡大学数学与力学研究院,
【正文语种】中 文
【中图分类】TG139+.6
【相关文献】
1.形状记忆合金研究,开发现状：中日双连形状记忆合金研讨会见闻 [J], 张小明;杨冠军 2.用于化工装置上的新材料：使用形状记忆合金的换热器 [J], 何庸
3.Ni_2MnGa和CuGaMn磁性形状记忆合金及Ti-Nb形状记忆合金 [J],
4.一种形状记忆合金自复位橡胶阻尼器 [J], 赵敏
5.一种Ni_(47)Ti_(44)Nb_(9)形状记忆合金管路连接件的研制 [J], 陈启章;王双飞;陈富夫;贾翼洲
因版权原因，仅展示原文概要，查看原文内容请购买

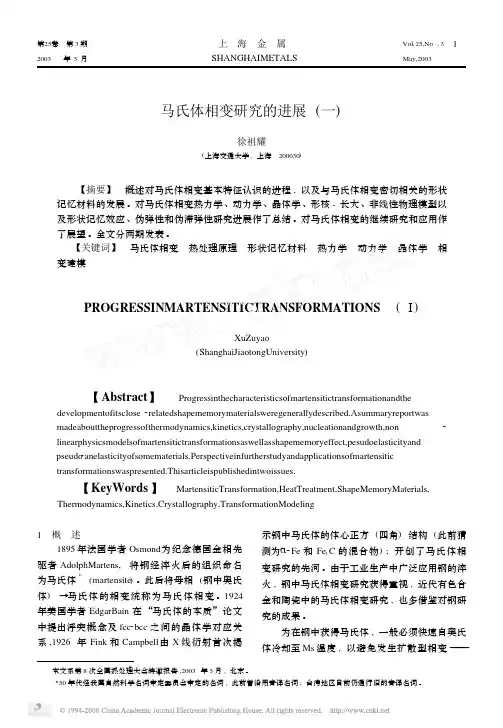

【1】马氏体相变研究的进展_一_
