齿轮加工方法
人字齿轮的加工方法
简述人字齿轮的展成加工方法
——辰非尘
引言
近期，加工车间接到一个任务，要求在同一齿轮轴体上加工左右旋向不同的两齿轮，统称人字齿轮。人字齿轮，是一种圆柱齿轮，在某一部分齿宽上为右旋齿，而在另一部分齿宽上为左旋齿。人字齿轮的在英文中译为double-helical gear。人字齿轮具有承载能力高、传动平稳和轴向载荷小等优点，在重型机械的传动系统中有广泛的应用。人字齿轮轴根据需要可将两侧分体制造，然后组合在一起；或虽将两侧做成一体，但在两侧有效齿面之间留下必要的越程槽；或者采用插齿加工方法，但也需要将两侧齿面断开。相对普通齿轮的加工来说，人字齿的加工工艺较为复杂、难度较高，常用的加工方法一般的使用指形齿轮铣刀来加工。在此，笔者简单介绍一下我车间所采用的展成加工法。
关键词：人字齿轮 加工 展成法 滚齿
一、人字齿轮的加工要点
人字齿轮左、右旋向螺旋线的交点可构成许多个平面，通常情况下将对称于齿轮端面的平面称为人字中心平面。受减速机结构的限制及为满足齿轮正常啮合传动的条件，人字齿轮轴在装配时必须摆好其位置，人字中心平面的位置误差必须控制在装配调整量所允许的范围之内。
二、工艺分析
由人字齿轮的装配要点可知加工人字齿轮的最大难度在于控制人字中心平面的位置，本文主要从使用展成法来探讨人字齿轮的滚切加工方法。
本文将以如图1所示的普通人字齿轮轴为例简单讲述人字齿轮的加工方法。
该人字齿轮轴的啮合特性如下表所示：
1 法向模数 mn=10 6 螺旋角 β= 25°50' 31"
2 齿数 Z=27 7 螺旋方向
3 压力角 a= 20° 8 精度等级 GB 10095-88 4 齿顶高系数 ha*=1 9 公法线长度 Wk=21.03.0425.108
5 变位系数 x 10 公法线跨齿数 4
滚齿前先用车床将工件加工成如图2所示齿轮轴图，因篇幅所限，车工部分加工方法就不一一列出，本文主要讲述齿轮加工。
齿轮加工工艺过程介绍
一、齿轮加工方式有哪几种类型
齿轮是许多机械设备的核心传动部件，其加工质量的优劣对机械设备的稳定性和可靠性影响巨大，因此需要进行精细的齿轮加工处理。齿轮加工方式的类型主要有以下几种：
1、铣齿
采用盘形模数铣刀或指状铣刀，对齿轮齿间进行铣削，铣齿属于成形法加工，铣刀刀齿截面形状与齿轮齿间形状相对应，铣齿法要求的设备简单，刀具成本低，但同时生产效率和制成齿轮的精度也较低。
2、磨齿
磨齿可分为成形法磨齿和展成法磨齿两种，成形法磨齿主要用砂轮对齿轮齿间进行打磨，因砂轮不易修整，使用较少，一般用于单件小批量生产低精度的齿轮。展成法磨齿是一种齿形精加工方法，特别适用于淬硬齿轮，通常采用蜗杆砂轮、锥形砂轮或碟形砂轮磨削，特点是加工精度高，修正误差的能力强。
3、滚齿
滚齿属于展成法加工，通过模拟一对交错轴斜齿轮副啮合滚动的过程，将其中的一个齿轮的齿数减少到一个或几个，轮齿的螺旋倾角很大，就成了蜗杆。再将蜗杆开槽并铲背，就成了齿轮滚刀。当机床使滚刀和工件严格地按一对斜齿圆柱齿轮啮合的传动比关系作旋转运动时，滚刀就可在工件上连续不断地切出齿来。
4、插齿
插齿时，插齿刀与工件相当于一对圆柱齿轮的啮合。插齿刀的往复运动是插齿的主运动，而插齿刀与工件按一定比例关系所作的圆周运动是插齿的进给运动，主要用于加工内、外啮合的圆柱齿轮，但不能加工蜗轮。
5、剃齿
剃齿是是利用剃齿刀与被加工齿轮作自由啮合运动，借助于两者之间的相对滑移，从齿面上剃下很细的切屑，以提高齿面的精度。剃齿还可形成鼓形齿，改善齿面接触区位置，常用于未淬火圆柱齿轮的精加工，生产效率很高，是软齿面精加工常见的加工方法之一。
6、珩齿
珩齿是一种用于加工淬硬齿面的齿轮精加工方法，工作时珩磨轮与工件之间的相对运动关系与剃齿相同，但作为切削工具的珩磨轮是用金刚砂磨料加入环氧树脂等材料作结合剂浇铸或热压而成的塑料齿轮。
二、齿轮加工工艺过程介绍
齿轮加工工艺过程大致可分为以下几个阶段：

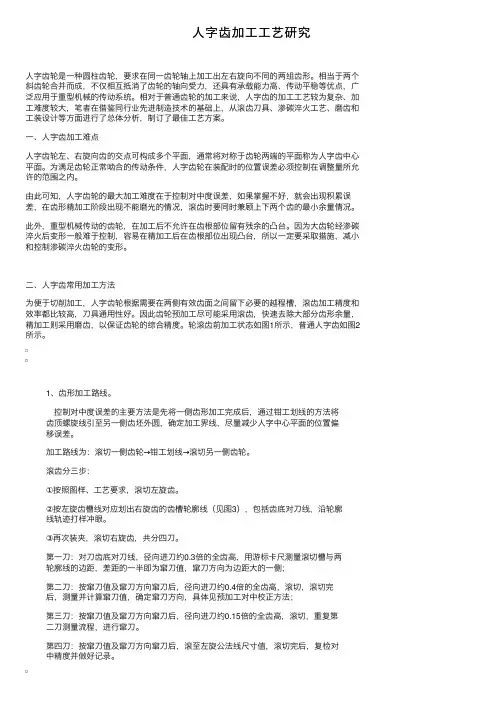

人字齿加工工艺研究
⼈字齿加⼯⼯艺研究
⼈字齿轮是⼀种圆柱齿轮，要求在同⼀齿轮轴上加⼯出左右旋向不同的两组齿形。相当于两个
斜齿轮合并⽽成，不仅相互抵消了齿轮的轴向受⼒，还具有承载能⼒⾼、传动平稳等优点，⼴
泛应⽤于重型机械的传动系统。相对于普通齿轮的加⼯来说，⼈字齿的加⼯⼯艺较为复杂、加
⼯难度较⼤，笔者在借鉴同⾏业先进制造技术的基础上，从滚齿⼑具、渗碳淬⽕⼯艺、磨齿和
⼯装设计等⽅⾯进⾏了总体分析，制订了最佳⼯艺⽅案。
⼀、⼈字齿加⼯难点
⼈字齿轮左、右旋向齿的交点可构成多个平⾯，通常将对称于齿轮两端的平⾯称为⼈字齿中⼼
平⾯。为满⾜齿轮正常啮合的传动条件，⼈字齿轮在装配时的位置误差必须控制在调整量所允
许的范围之内。
由此可知，⼈字齿轮的最⼤加⼯难度在于控制对中度误差，如果掌握不好，就会出现积累误
差，在齿形精加⼯阶段出现不能磨光的情况，滚齿时要同时兼顾上下两个齿的最⼩余量情况。
此外，重型机械传动的齿轮，在加⼯后不允许在齿根部位留有残余的凸台。因为⼤齿轮经渗碳
淬⽕后变形⼀般难于控制，容易在精加⼯后在齿根部位出现凸台，所以⼀定要采取措施，减⼩
和控制渗碳淬⽕齿轮的变形。
⼆、⼈字齿常⽤加⼯⽅法
为便于切削加⼯，⼈字齿轮根据需要在两侧有效齿⾯之间留下必要的越程槽，滚齿加⼯精度和
效率都⽐较⾼，⼑具通⽤性好。因此齿轮预加⼯尽可能采⽤滚齿，快速去除⼤部分齿形余量，
精加⼯则采⽤磨齿，以保证齿轮的综合精度。轮滚齿前加⼯状态如图1所⽰，普通⼈字齿如图2
所⽰。
1、齿形加⼯路线。
控制对中度误差的主要⽅法是先将⼀侧齿形加⼯完成后，通过钳⼯划线的⽅法将
齿顶螺旋线引⾄另⼀侧齿坯外圆，确定加⼯界线，尽量减少⼈字中⼼平⾯的位置偏
移误差。
加⼯路线为：滚切⼀侧齿轮→钳⼯划线→滚切另⼀侧齿轮。
滚齿分三步：
①按照图样、⼯艺要求，滚切左旋齿。
②按左旋齿槽线对应划出右旋齿的齿槽轮廓线（见图3），包括齿底对⼑线，沿轮廓
线轨迹打样冲眼。
③再次装夹，滚切右旋齿，共分四⼑。
第⼀⼑：对⼑齿底对⼑线，径向进⼑约0.3倍的全齿⾼，⽤游标卡尺测量滚切槽与两

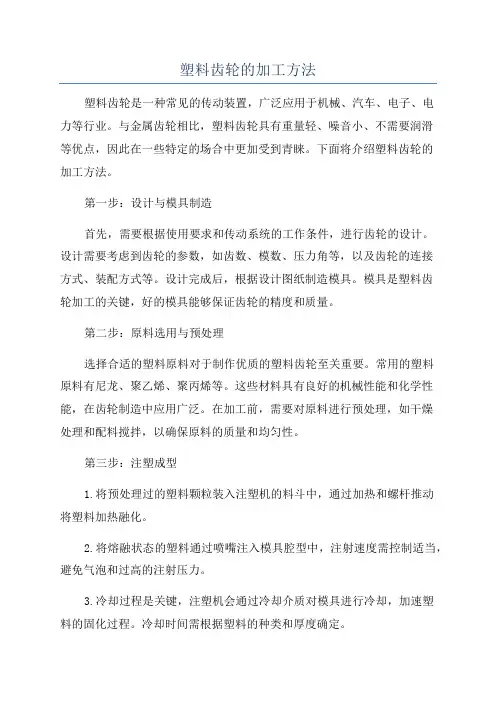

塑料齿轮的加工方法
塑料齿轮的加工方法
塑料齿轮是一种常见的传动装置，广泛应用于机械、汽车、电子、电力等行业。与金属齿轮相比，塑料齿轮具有重量轻、噪音小、不需要润滑等优点，因此在一些特定的场合中更加受到青睐。下面将介绍塑料齿轮的加工方法。
第一步：设计与模具制造
首先，需要根据使用要求和传动系统的工作条件，进行齿轮的设计。设计需要考虑到齿轮的参数，如齿数、模数、压力角等，以及齿轮的连接方式、装配方式等。设计完成后，根据设计图纸制造模具。模具是塑料齿轮加工的关键，好的模具能够保证齿轮的精度和质量。
第二步：原料选用与预处理
选择合适的塑料原料对于制作优质的塑料齿轮至关重要。常用的塑料原料有尼龙、聚乙烯、聚丙烯等。这些材料具有良好的机械性能和化学性能，在齿轮制造中应用广泛。在加工前，需要对原料进行预处理，如干燥处理和配料搅拌，以确保原料的质量和均匀性。
第三步：注塑成型
1.将预处理过的塑料颗粒装入注塑机的料斗中，通过加热和螺杆推动将塑料加热融化。
2.将熔融状态的塑料通过喷嘴注入模具腔型中，注射速度需控制适当，避免气泡和过高的注射压力。
3.冷却过程是关键，注塑机会通过冷却介质对模具进行冷却，加速塑料的固化过程。冷却时间需根据塑料的种类和厚度确定。 4.当塑料冷却固化后，将模具打开，取出齿轮成品。
注塑成型是一种高效、精度高的加工方法，能够生产出形状复杂、精度要求高的塑料齿轮。
第四步：后续处理
齿轮的后续处理包括修整、除毛刺和热处理等。修整是为了去除齿轮表面的毛刺和瑕疵，使其表面光滑。对于精密齿轮，还需要进行热处理，通过控制温度和时间来调整齿轮的硬度和耐磨性。
总结：
塑料齿轮的加工方法主要包括设计与模具制造、原料选用与预处理、注塑成型和后续处理。其中，模具的制造是加工过程中的关键，好的模具可以保证齿轮的精度和质量。注塑成型是一种高效、精度高的加工方法，能够快速制造形状复杂的塑料齿轮。后续处理则是为了进一步提高齿轮的表面质量和机械性能。通过采用合适的加工方法和技术，可以制造出质量可靠、性能优越的塑料齿轮。
齿轮加工标准
齿轮加工标准
齿轮作为机械传动中不可或缺的零部件，其加工质量直接影响着整机的运行效率和稳定性。齿轮加工标准是保证齿轮质量的重要依据，下面将从齿轮加工的工艺流程、加工精度要求和常见问题及解决方法三个方面来详细介绍齿轮加工标准。
首先，齿轮加工的工艺流程主要包括原材料选用、车削、铣削、磨削、热处理和齿面加工等环节。在原材料选用方面，应选择质地均匀、无气孔和夹杂的优质材料，以保证齿轮的强度和耐磨性。在车削、铣削和磨削过程中，要严格控制刀具的刃磨和润滑条件，确保齿轮的精度和表面光洁度。在热处理环节，应根据齿轮的使用要求选择适当的热处理工艺，提高齿轮的硬度和韧性。最后，在齿面加工中，要采用合适的齿轮加工刀具，确保齿轮的齿形和啮合性能符合标准要求。
其次，齿轮加工的精度要求是保证齿轮传动精准度和可靠性的关键。一般来说，齿轮的加工精度主要包括齿轮的模数、齿数、齿宽、齿向间隙和齿面粗糙度等指标。在实际加工中，应根据齿轮的使用要求和工作条件，严格控制这些指标的加工精度，以确保齿轮的啮合平稳、传动精准。同时，在齿轮的检测和修磨过程中，也要根据齿轮的使用情况及时调整和修复齿轮的精度，确保齿轮传动的可靠性和稳定性。
最后，常见的齿轮加工问题主要包括齿面磨损、齿面变形、齿面断裂和齿面粗糙度不合格等。针对这些问题，可以采取一些解决方法来提高齿轮的加工质量。例如，对于齿面磨损和变形问题，可以采用表面强化技术和表面涂层技术来提高齿轮的耐磨性和使用寿命。对于齿面断裂问题，可以优化齿轮的设计和材料选择，提高齿轮的强度和韧性。对于齿面粗糙度不合格的问题，可以优化加工工艺和刀具选择，提高齿轮的表面光洁度和精度。
总之，齿轮加工标准是保证齿轮质量的重要依据，只有严格按照标准要求进行加工，才能保证齿轮的传动精准度和可靠性。希望本文介绍的内容能够对齿轮加工工程师和相关从业人员有所帮助，提高齿轮加工质量，推动齿轮传动技术的发展和应用。

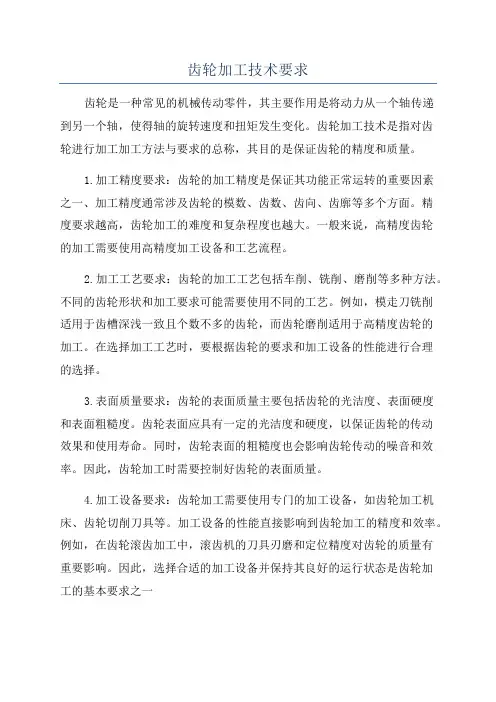

齿轮加工技术要求
齿轮加工技术要求
齿轮是一种常见的机械传动零件，其主要作用是将动力从一个轴传递到另一个轴，使得轴的旋转速度和扭矩发生变化。齿轮加工技术是指对齿轮进行加工加工方法与要求的总称，其目的是保证齿轮的精度和质量。
1.加工精度要求：齿轮的加工精度是保证其功能正常运转的重要因素之一、加工精度通常涉及齿轮的模数、齿数、齿向、齿廓等多个方面。精度要求越高，齿轮加工的难度和复杂程度也越大。一般来说，高精度齿轮的加工需要使用高精度加工设备和工艺流程。
2.加工工艺要求：齿轮的加工工艺包括车削、铣削、磨削等多种方法。不同的齿轮形状和加工要求可能需要使用不同的工艺。例如，模走刀铣削适用于齿槽深浅一致且个数不多的齿轮，而齿轮磨削适用于高精度齿轮的加工。在选择加工工艺时，要根据齿轮的要求和加工设备的性能进行合理的选择。
3.表面质量要求：齿轮的表面质量主要包括齿轮的光洁度、表面硬度和表面粗糙度。齿轮表面应具有一定的光洁度和硬度，以保证齿轮的传动效果和使用寿命。同时，齿轮表面的粗糙度也会影响齿轮传动的噪音和效率。因此，齿轮加工时需要控制好齿轮的表面质量。
4.加工设备要求：齿轮加工需要使用专门的加工设备，如齿轮加工机床、齿轮切削刀具等。加工设备的性能直接影响到齿轮加工的精度和效率。例如，在齿轮滚齿加工中，滚齿机的刀具刃磨和定位精度对齿轮的质量有重要影响。因此，选择合适的加工设备并保持其良好的运行状态是齿轮加工的基本要求之一 5.检测与测量要求：齿轮加工完成后需要对其进行检测和测量，以验证其加工质量和精度是否满足要求。常见的齿轮测量方法包括齿轮测量仪、光害测量等。在齿轮检测过程中，还需要注意充分考虑测量误差和仪器精度的影响，以保证检测数据的准确性。
总之，齿轮加工技术要求包括加工精度、加工工艺、表面质量、加工设备和检测与测量等多个方面。只有满足这些要求，才能保证齿轮加工的质量和效果。齿轮加工技术的不断发展将进一步提高齿轮的加工精度和质量，为各个领域的机械传动提供更好的解决方案。
齿轮工艺流程
齿轮工艺流程
齿轮是一种常用的机械传动元件，具有传递力和运动的功能，在各种机械设备中被广泛应用。齿轮的制造过程需要经历多个工艺流程，下面将介绍一个较为常见的齿轮工艺流程。
第一步，原料准备。制造齿轮的原料一般为钢材或铸铁材料，这些材料需要经过均匀加热处理，使其具有良好的塑性和可加工性。
第二步，锻造。将加热后的材料放入压力机中进行锻造。通过给予材料适当的压力，使其变形为所需形状的毛坯。锻造过程中需要注意温度的控制和材料的均匀变形，以确保齿轮的质量。
第三步，车削。将锻造得到的毛坯放入车床上进行车削加工。车削是将毛坯旋转固定在车床上，利用切削工具进行切削的一种加工方法。通过车削，可以将齿轮的外径、内径等尺寸加工到设计要求的精度。
第四步，齿轮切削。在车削之后，还需要进行齿轮的齿形和齿距的切削。这个过程需要使用齿轮切削机进行。齿轮切削机利用刀具在齿轮上切削出所需的齿形。这个过程需要非常精确的切削操作，以确保齿轮的齿形和齿距的精度。
第五步，齿轮磨削。齿轮磨削一般用于加工精度要求较高的齿轮。在磨削过程中，通过将齿轮放置在磨削机上，利用磨削刀具对齿轮的齿面进行磨削，以达到更高的精度要求。
第六步，齿轮热处理。完成齿轮加工后，需要进行热处理，以提高齿轮的硬度和强度。常用的热处理方法有淬火和回火。淬火是将齿轮加热到一定温度后迅速冷却，使其达到高硬度。回火是将淬火后的齿轮加热到一定温度并保温一段时间，然后再冷却，以消除淬火过程中产生的应力。
最后，进行齿轮的修整和检验。在齿轮的制造过程中，可能会出现一些不符合要求的情况，比如齿面粗糙、齿轮形状不准确等。这时需要对齿轮进行修整，使其达到设计要求的精度。修整后，还需要进行质量检验，以确保齿轮的质量和性能。
以上就是一个较为常见的齿轮工艺流程。通过这些工艺流程的精确操作，可以制造出质量可靠、精度高的齿轮，以满足各种机械设备的传动需求。
轮齿的加工工艺有哪些
轮齿的加工工艺有哪些
轮齿的加工工艺包括以下几种：
1. 锻造加工：将金属坯料按照一定的形状和尺寸加工成齿轮。这种方法适用于生产大型齿轮。
2. 铸造加工：通过将熔化的金属倒入铸模中，使其凝固成为齿轮形状。这种方法适用于生产较大齿轮或特殊形状的齿轮。
3. 切削加工：使用车削、铣削、滚齿等方法，将金属材料逐渐切削成齿轮形状。这种方法适用于生产各种规格的齿轮，并可保证较高的加工精度。
4. 锯削加工：使用锯片将金属材料锯掉，形成齿轮。这种方法主要适用于生产小尺寸的齿轮。
5. 挤压加工：将金属坯料压制至模具中，通过挤压形成齿轮形状。这种方法适用于生产高精度要求的齿轮。
6. 滚压加工：将齿轮和滚子在规定的条件下进行滚压，使齿轮的齿形逐渐形成。这种方法适用于生产大量的中小尺寸齿轮。
7. 磨削加工：使用磨削工具精密地将金属材料磨削成形。这种方法适用于生产高精度要求的齿轮。
不同的加工工艺适用于不同的齿轮加工要求，需要根据实际的产品需求来选择合适的加工方法。
齿轮精度等级及加工方案
齿轮精度等级及加工方案
咱来说说齿轮精度等级和加工方案哈。
一、齿轮精度等级。
这就像是齿轮界的超级明星，精度超高。一般用在那些对传动精度要求变态高的地方，像航空航天的某些关键传动部件，或者超精密仪器里。每个齿的尺寸、形状、齿距误差都小得可怜，几乎是完美的。就好比参加选美比赛，每个细节都要做到极致，一丝一毫的偏差都不允许有。
2. 精密级（5 6级）
这个等级的齿轮就像是高级白领，在很多工业设备里担当重任。比如说机床的传动齿轮，汽车发动机里一些关键的小齿轮。它们的精度能保证设备运行得很平稳，噪音也比较小。就像一个训练有素的运动员，虽然不是世界冠军水平，但在自己的领域里表现相当出色。
3. 中等精度级（7 8级）
这是齿轮里的普通大众啦，大量应用在一般的工业传动中，像普通的减速机、一些不太精密的机械传动装置。就像我们日常生活中的大多数东西，虽然不是那么完美，但也能很好地完成任务。它们的精度能满足基本的传动要求，成本也相对比较合理。
这有点像临时工，在一些对精度要求不高、转速慢、负载小的地方凑合用。比如简单的手动工具里的齿轮，像那种老式的手摇钻的齿轮，只要能把动力传过去就行，对精度没太多讲究。
二、加工方案。
1. 粗加工。 这是齿轮加工的第一步，就像打地基一样。通常采用的方法是毛坯锻造或者铸造之后，用铣齿或者滚齿的方式快速去除大量多余的材料。这时候不用太在意精度，只要把大概的形状弄出来就行。就像盖房子，先把大体的框架搭起来，不用纠结每个角落是不是很完美。一般会给后续的精加工留个几毫米的余量，这个余量就像是给后面的精细活儿留的调整空间。
2. 半精加工。
这个阶段就是开始让齿轮有点样子了。如果粗加工用的是滚齿，半精加工可能会采用剃齿或者磨齿的预加工。主要是把齿面弄得更光滑一些，精度提高一点。这就好比给房子的墙面先刮个腻子，让它看起来平整一些，但还不是最终的装修。在这个阶段，能把精度提高到中等精度级的下限，像7 8级精度的初步状态。
齿轮加工工艺流程
齿轮加工工艺流程
一、概述
齿轮是机械传动中不可或缺的部件，其加工工艺流程必须严格控制，以确保齿轮的精度和质量。本文将详细介绍齿轮加工的工艺流程。
二、材料准备
1.选择合适的材料，如20CrMnTi或40Cr等。
2.对材料进行热处理，以获得所需的硬度和强度。
三、车削齿轮毛坯
1.根据设计图纸确定齿轮的形状和尺寸。
2.将毛坯放入车床中央，并夹紧。
3.使用车刀将毛坯车出所需形状和尺寸。
四、铣削齿轮齿面
1.根据设计图纸确定齿面的形状和尺寸。
2.将车好的毛坯放入铣床中央，并夹紧。
3.使用铣刀将齿面铣出所需形状和尺寸。
五、钻孔
1.根据设计图纸确定孔的位置和尺寸。 2.使用钻头在毛坯上钻出所需孔洞。
六、滚削齿轮
1.将铣好齿面的毛坯放入滚齿机中央，并夹紧。
2.使用滚轮将齿轮齿面滚出所需形状和尺寸。
七、磨削
1.对齿轮进行精密磨削，以提高其精度和表面质量。
2.根据需要，对孔进行内圆磨削或外圆磨削。
八、检验
1.使用测量仪器对齿轮的尺寸和形状进行检测。
2.使用硬度计对齿轮的硬度进行检测。
九、装配
1.根据设计要求，将齿轮与其他部件装配在一起。
2.使用润滑油或润滑脂对齿轮进行润滑。
十、总结
以上就是齿轮加工的工艺流程。在实际生产中，还需要根据具体情况进行调整和优化，以确保加工出的齿轮符合要求。
