110KV数字化变电站微机五防系统技术规范书
南方电网110kV智能站变电站自动化系统(包括五防系统)技术规范书(专用部分)
2023年°4月CH1NA标;隹技术规氾书（专用部分）标书编号:一、工程概述 (1)1.1工程概况 (I)1.2使用条件 (1)二、设备详细技术要求 (1)1.3供货需求及供货范围 (1)1.4标准技术特性参数表 (2)1.5投标人资料提交时间及培训要求 (5)1.6主要元器件来源 (5)2.5备品备件、专用工具和仪器仪表供货表 (27)三、投标方技术偏差 (27)3.1投标方技术偏差 (27)4.2投标方需说明的其他问题 (28)四、设计图纸提交要求 (28)4.1图纸资料提交单位 (28)4.2一次、二次及土建接口要求（适用于扩建工程） (29)4.3设备图纸及资料 (29)五、其他 (29)5.11CC数据文件 (29)一、工程概述1.1工程概况本技术规范书采购的设备适用的工程概况如下：表1I工程概况一览表（项目单位填写）1.2使用条件本技术规范书采购的设备适用的外部条件如下：表1.2设备外部条件一览表（项目单位填写）二、设备详细技术要求2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证”栏。
2.2标准技术特性参数表投标人应认真逐项填写技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写投标方技术偏差表。
注：需按照以下类型参数填写方式准确填写：1、针对标准值特性“单一”，项目单位无需填写，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；2、针对标准值特性“可选”，项目单位可选定参数，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；3、针对标准值特性“投标人响应”，有标准参数值要求，投标方需根据自身实际情况，提供限制要求范围内的响应值，同时需将此部分逐项填写在“3.1投标方技术偏差”部分；4、针对标准值特性“投标人提供"，无标准参数值要求，投标方根据实际情况填写投标响应值；5、针对标准值特性“扩建”，项目单位根据原项目情况填写，投标方根据实际情况填写投标响应值；6、针对标准值特性“特殊”，项目单位提出的所有特殊要求，需附对应审批流程，投标方根据实际情况填写投标响应值。
变电站五防系统改造技术设计规范书
35kV变电站新增五防系统技术规范书生产设备管理部2015年3月目录1 总则 (2)2项目概况及环境条件 (3)2.1项目概况 (3)2.2 使用条件 (3)3 技术要求 (5)3.1 微机五防系统的组成和适用范围 (5)3.2. 微机五防功能和技术要求 (8)4 产品质量保证及验收 (12)4.1 现场验收 (12)4.2 现场服务及售后服务 (13)5 培训 (12)1 总则1.1 本规范适用于35kV及以上电压等级变电站新增微机五防系统，五防系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.4 本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.5 本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.6 供方职责供方的工作范围将包括但不限于此内容。
1.6.1提供标书内所有设备及设计说明书及制造方面的说明。
1.6.2提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。
1.6.3提供与投标设备版本相符的安装及使用说明书、维护手册。
1.6.4提供试验和检验的标准，包括试验报告和试验数据，电磁兼容报告。
1.6.5提供图纸，制造和质量保证过程的一览表以及厂商推荐的技术方案、设备布置、安装接线图和标书规定的其他资料。
1.6.6提供设备管理和运行所需有关资料,及同类设备运行成功的供货记录（安装地点、投运时间、运行情况等）。
1.6.7所提供设备应发运到规定的目的地。
1.6.8如标准、规范与本标书的技术规范有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知买方，并经买方确认后，才能进行设备制造。

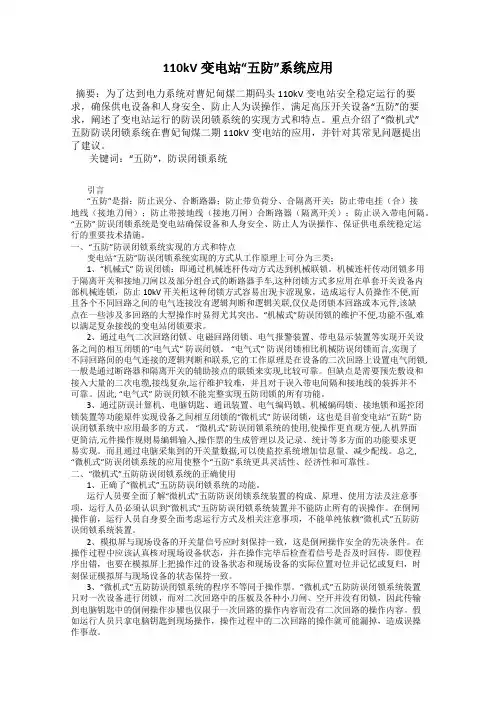

110kV变电站“五防”系统应用
110kV变电站“五防”系统应用摘要：为了达到电力系统对曹妃甸煤二期码头110kV变电站安全稳定运行的要求，确保供电设备和人身安全、防止人为误操作、满足高压开关设备“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。
重点介绍了“微机式”五防防误闭锁系统在曹妃甸煤二期110kV变电站的应用，并针对其常见问题提出了建议。
关键词：“五防”，防误闭锁系统引言“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
“五防” 防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要技术措施。
一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、“机械式” 防误闭锁：即通过机械连杆传动方式达到机械联锁。
机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车,这种闭锁方式多应用在单套开关设备内部机械连锁，防止10kV开关柜这种闭锁方式容易出现卡涩现象，造成运行人员操作不便,而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联,仅仅是闭锁本回路或本元件,该缺点在一些涉及多回路的大型操作时显得尤其突出。
“机械式”防误闭锁的维护不便,功能不强,难以满足复杂接线的变电站闭锁要求。
2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式” 防误闭锁。
“电气式” 防误闭锁相比机械防误闭锁而言,实现了不同回路间的电气连接的逻辑判断和联系,它的工作原理是在设备的二次回路上设置电气闭锁,一般是通过断路器和隔离开关的辅助接点的联锁来实现,比较可靠。
但缺点是需要预先敷设和接入大量的二次电缆,接线复杂,运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。
因此, “电气式” 防误闭锁不能完整实现五防闭锁的所有功能。
变电站微机闭锁(五防)装置安装及验收规范
变电站微机闭锁（五防）装置安装及验收规范1微机防误闭锁系统一次模拟图：1.1变电站一次接线图在一个界面，编号清晰。
1.2使用正确名称，单位规范。
2微机闭锁“五防”逻辑关系的基本原则：2.1 单一线路停送电：2.1.1准备送电，送电范围内的接地线、临地均应拉开。
2.1.2送电时，按推母线侧刀闸——推线路侧刀闸——合开关顺序操作。
2.1.3停电操作，反之进行。
2.2 主变停送电：2.2.1准备停电，高、中压侧中性点地刀均应推上。
2.2.2停电时，可任意停高、中、低压的单一或三侧。
2.2.3准备送电，条件一：送电范围内的接地线、临地均应拉开；条件二：高、中压侧中性点地刀均应推上。
2.2.4送电时，按高压侧——中压侧——低压侧顺序操作。
2.2.5送电后，在主变带点情况下（高、中、低任何一侧送电），其他停电线路靠主变侧的接地均不能推上。
2.2.6送电后，主变中性点地刀均可操作。
2.3旁路代操作2.3.1准备送电，送电范围内的旁路母线及旁路开关的接地线、临地均应拉开。
2.3.2充电时，按推旁路母线侧刀闸（与被代开关所推母线侧刀闸一致）——推旁路刀闸——合旁路开关顺序操作。
2.3.3充电正常，断旁路开关。
2.3.4旁路代操作，按推被代开关的旁路刀闸——合旁路开关——断旁路开关——拉被代开关线路侧刀闸——拉被代开关母线侧刀闸顺序操作。
2.3.5旁路恢复备用，反之。
2.4倒母操作2.4.1准备倒母，母联及两侧刀闸均在运行位置。
2.4.2被倒开关、按先推后拉原则进行。
2.5高压开关柜闭锁要求2.5.1停电时，按段开关——拉线路侧刀闸——拉开母线侧刀闸——打开前网门——打开后网门——顺序操作。
送电时，反之。
2.5.2成套“五防”开关柜，不需要安装微机闭锁挂锁的，采用以下方案：2.5.2.1全部刀闸、开关、接地、网门进微机闭锁，并按操作流程要求进程序。
2.5.2.2未挂锁，不能采码的地方，程序模拟后，现场操作时进行提示，并提示确认操作完成信息。
微机防误装置五防改造项目技术文件
微机防误装置五防改造项目技术文件微机防误装置（五防）改造项目技术文件一、工程范围、原则1.微机五防监控范围：110KV户外开关站、10.5KV高压开关室、主变场（1B、2B）、厂用变（1CB、2CB）、励磁变（1GB～4GB）、近区变（3B）。
上述范围内断路器及隔离开关远方分闸操作只由监控主机程序闭锁，断路器及隔离开关远方合闸操作经由防误主机+监控主机程序共同闭锁，断路器现地分、合闸采用就地电气闭锁+机械编码锁，励磁变高压侧刀闸现地分合操作在操作按钮上装设闭锁盒，其余隔离开关现地分、合闸采用就地电气闭锁+机械编码锁+状态检测器，接地刀闸采用就地机械闭锁+机械编码锁+状态检测器，柜门（只能打开前柜门）采用机械编码锁的闭锁方式，临时接地线原有接地桩的拆除、新接地桩焊接、新接地线头重新制作，临时接地桩采用机械编码锁的闭锁方式。
各投标厂家在投标书中应依据自身产品的特点提供详细的技术方案、供货清单，绘制微机防误配置图。
2.系统设计要求：安全、简单、方便、实用。
施工内容：工程采用总承包形式，投标方负责整个工程内设备供应、运输以及所有软、硬件的安装（包括锁具、接地桩等所有供应设备的现地施工安装）、调试等。
在五防主机与监控在进行104规约通讯的修改、调试时，招标方负责联系监控厂家到现场一同进行，投标方应充分考虑通讯调试可能遇到的问题，直至调试最终成功。
二、标准和规程本项目按下列标准、规程进行设计、制造、安装、试验、验收。
若所列标准或规程有最新版本，以最新版本为准。
标准或规程与合同文件有矛盾的地方，以合同文件的规定为准。
GB 9813-88 《微机数字电子计算机通用技术条件》SD332-89 《携带型短路接地线技术标准》JB/T8455-1966 《高压开关设备用机械锁通用技术和条件》DL/T687-1999 《微机型防止电气误操作装置通用技术条件》DL/T667-1999 《继电保护设备信息接口配套标准》GB11920-89 《电站电气部分集中控制装置通用技术条件》GB5465.2-1985 《电气设备用图形符号》GB/T13730 《地区电网数据采集与监控系统通用技术条件》SL 438-2008 《水利水电工程二次接线设计技术规程》GB50062-92 《电力装置的继电保护及安全自动装置设计规范》GB26860-2011《电力安全工作规程发电厂和变电站电气部分》电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》三、技术要求1.系统配置(以下所列为基本配置，各投标厂家可依据自身产品的特点提供）1.1 硬件主要配置：a）防误闭锁主机（不低于联想商务机/Core i5/4G/500G/DVD/22寸液晶黑色宽屏的配置）；b）电脑钥匙、充电座；c）A4激光打印机（买方自备）；d）机械编码锁；e）状态检测器；f）接地桩和接地线头；g）锁销；h）闭锁盒；i）机械解锁钥匙。
10、南方电网设备标准技术标书-110kV 变电站自动化系统(包括五防系统)
中国南方电网有限责任公司110kV 变电站自动化系统（包括五防系统）标准技术标书南方电网设备标准技术标书110kV变电站自动化系统（包括五防系统）编号：中国南方电网有限责任公司2013年01月中国南方电网有限责任公司110kV 变电站自动化系统（包括五防系统）标准技术标书目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)4、技术要求 (4)5、功能要求 (18)6、试验 (40)7、包装、运输、贮存和质量保证 (41)8、双方工作安排 (42)9、订货范围 (47)附表一技术性能偏差表 (52)附表二备品备件、维护工具和仪器清单 (53)附表三顺控功能设备表 (55)附表四1100kV变电站计算机监控系统分项报价设备表 (56)附图一110kV变电站计算机监控系统典型结构图 (62)1、总则1.1 本招标技术文件适用于110kV变电站计算机监控系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 投标者必须具有3年以上110kV变电站计算机监控系统的设计、制造经验, 并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证, 提供的设备必须提供在电力系统商业运行的良好记录。
1.3 投标者的110kV变电站计算机监控系统设备须通过南方电网入网测试，并附确认文件。
投标时应提供经过审查的典型图纸。
1.4 本招标技术文件提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本招标技术文件和工业标准的优质产品。
1.5 如果投标方没有以书面形式对本招标技术文件的条文提出异议, 则意味着投标方提供的设备(或系统)完全符合本招标技术文件的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.6 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
微机五防规范书(附件1)
附件1微机五防系统技术规范书工程项目：110kV锦虹变电站广西电网公司广西绿能电力勘察设计有限公司2011 年 06 月1.总则1.1 本设备技术规范书适用于110kV锦虹变电站工程微机五防装置的功能设计、结构、性能、安装和试验及验收等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有任何异议，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.3 本设备技术规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后可作为合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜，由买卖双方协商确定。
1.6 供方所提供的设备应具有至少累计三套两年或一年一套连续成功的商业运行业绩。
2.技术要求2.1应遵循的主要现行标准：下列标准所包含的条文，通过在本技术规范书中引用而构成本规范书的条文。
下列标准出版时，所示版本均为有效。
所有标准都会被修订，使用本技术规范书的各方应使用下列标准的最新版本。
GB2423.1-89 《电工电子产品基本环境试验规程试验A：低温试验方法》GB2423.1-89 《电工电子产品基本环境试验规程试验A：低温试验方法》GB/T2423.4-93 《电工电子产品基本环境试验规程试验Db:交变湿热实验方法》GB2423.16-81 《电工电子产品基本环境试验规程试验J：长霉试验方法》GB/T2423.17-93 《电工电子产品基本环境试验规程试验Ka:盐雾实验方法》GB2423.37-89 《电工电子产品基本环境试验规程试验L：沙尘试验方法》GB2706-89 《交流高压电器动热稳定实验方法》GB6833.2-87 《电子测量仪表电磁兼容性实验规范，磁场敏感度试验》GB6833.3-87 《电子测量仪表电磁兼容性实验规范，静电放电敏感度试验》GB6833.4-87 《电子测量仪表电磁兼容性实验规范，电源瞬态敏感度试验》GB6833.5-87 《电子测量仪表电磁兼容性实验规范，辐射敏感度试验》GB6833.6-87 《电子测量仪表电磁兼容性实验规范，传导敏感度试验》GB9813-88 《微机数字电子计算机通用技术条件》SD332-89 《携带型短路接地线技术标准》JB/T8455-1966 《高压开关设备用机械所通用技术和条件》DL/T 687-1999 《微机型防止电气误操作装置通用技术条件》DL/T667—1999 《继电保护设备信息接口配套标准》DL 5136-2001 《火力发电厂、变电所二次接线设计技术规程》GB50062-92《电力装置的继电保护及安全自动装置设计规范》电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》中国南方电网公司十项重点反事故措施2.2 环境条件2.2.1 环境温度：-3℃～+30℃；2.2.2 相对湿度：78%；2.2.3 地震烈度：8度地震动峰值加速度：0.3g；2.2.4 海拔高度：991m。
微机五防技术规范书(B43型)
火电厂微机防误闭锁装置技术规范书2016年6月一、通用技术条件1、执行标准及规程1.1 供方所提供的所有设备，凡国标及部标已有所规定的均无条件满足国颁和部颁的技术标准和工艺标准，执行国颁和部颁的规程规范。
1.2 执行部颁的反措要点。
1.3 满足《DL/T 687-1999微机型防止电气误操作装置通用技术条件》的技术标准。
1.4 满足《GB9813-88 微机数字电子计算机通用技术条件》的技术标准。
1.5 其它性能符合企标Q/UT01－2004的规程规范。
2、设备运行的环境条件：2.1 环境温度：–35℃～+50℃2.2 相对湿度：日平均≤95％，月平均≤90％2.3 海拔高度：2500米2.4 抗冲击强度：≥6g2.5 抗震能力：地面水平加速度0.3g；地面垂直加速度0.15g3、设备技术参数：三、系统功能要求3.1基本结构：微机防误系统应包括防误闭锁系统主机、传票口、网络控制器、无线路由器、无线电脑钥匙、闭锁锁具及附件、无线地线桩、临时接地线管理、通讯接口等部分。
3.2软件配置：卓越防误闭锁软件操作票打印系统软件实时任务监控软件实时闭锁软件地线管理系统软件3.3 系统功能系统应具有多种运行方式：离线模式、实时在线模式、混合模式。
在常规状态下，由无线网络构建实时数据传输系统，保证系统状态的实时刷新、操作过程的全程实时跟踪等功能；系统不仅支持脱离实时网络的离线运行模式，还应具备离线、实时混合操作模式，为操作人员提供灵活方便的操作手段，保证运行操作顺利进行。
无线网络应是由无线网络控制器、无线网络路由器、无线电脑钥匙构成的无线蜂窝局域网，要求其结构简单，性能可靠，具有微功耗、抗干扰、智能组网、大容量等特点。
电脑钥匙作为一个无线节点在网内漫游，实现操作终端与主控室之间的实时信息交互。
无线电脑钥匙应包含无线通讯、红外传输两种通信方式，在正常情况下，网络控制器、无线路由器、无线电脑钥匙之间通过无线方式通信，它们之间在站内搭建一个实时网络系统，防误主机通过网络控制器可与电脑钥匙保持实时在线通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB2887-2000
计算机场地技术条件
GB/T15153-94
远动设备及系统工作条件环境条件和电源
GB/T16435.1-1996 远动设备及系统接口（电气特性）
GB/T17626.2
静电放电抗扰度试验
GB/T17626.3
射频电磁场辐射抗扰度试验
GB/T17626.4
电快速瞬变脉冲群抗扰度试验
GB/T17626.5
能等工作，并优惠提供最新开发的应用软件。 2.1.2.16. 投标的设备参数或配置接线有变化时，应及时书面通知招标人，否则由此
引起的一切后果将由投标人承担。
2
3. 技术要求
3.1. 应遵循的主要标准
3.1.1. 下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文，所
有标准都可能会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可
直流-直流变换器供电直流供电，并要求：
直流电源消失时，装置不应误动，同时应有输出接点以起动告警信号。直流电源回
路出现各种异常情况（如短路、断线、接地等）时装置不应误动作。
直流电源电压在 80～115%额定值范围内变化，直流电源波纹系数≤5%时，装置应
正确工作。
拉合直流电源以及插拔熔丝发生重复击穿火花时，装置不应误动作。
浪涌（冲击）抗扰度试验பைடு நூலகம்
GB/T17626.6
射频场感应的传导骚扰抗扰度
GB/T17626.8
工频磁场的抗扰度试验
GB50217-2007
电力工程电缆设计规范
GB/T20840.7-2007 电子式电流互感器
GB/T20840.8-2007 电子式电压互感器
DL/T621-1997
交流电气装置的接地
DL/T630-1997
即可超越这些标准，采用更好、更经济的设计和材料，使投标人的设备持续稳定地运行。
3.2. 环境条件
3.2.1. 外部空气温度
最高温度: 55℃
最低温度: -10℃
3.2.2. 最大相对湿度: 95%
3.2.3. 海拔高度: ＜2000m（见具体工程）
3.2.4. 地震烈度: 8度
水平加速度: 0.25g
能性，如引用标准条文重新修订时，以最新版本条文为准。
3.1.2. 投标的设备应符合本技术规范书的要求，本技术规范书未明示的按照下述标准
执行。
IEC870-5-101 基本远动任务配套标准
IEC870-5-103 继电保护设备信息接口配套标准
IEC870-5-104
远动网络传输规约
GB/T17626-1998 电磁兼容 试验和测量技术
2.1.2.3. 提供型式试验和常规试验报告，以便确认供货设备能否满足本技术规范书所有 的性能要求。
2.1.2.4. 提供所有设备的设计、制造、安装及使用方面的说明书（包括所有技术资料、 说明手册、证明文件、测试报告等）均须用中文书写；对于译自英文资料的， 应附英文原件。
2.1.2.5. 承担对招标方人员的培训和保证期内的技术服务。 2.1.2.6. 承担与招标方设计单位、运行单位以及其他相关设备承包商的联络、协调及配
设备编号：GZDWSZHBG-11-01-064
贵州电网公司二级物资集中采购 （2011 年）
第一批基建及技改工程项目二次设备
招标文件
第三册 110kV 变电站微机五防系统（基建）（数
字化） 技术规范书
招标人：贵州电网公司 二○一一年三月
1
目录 1. 总 则.....................................................................................................................1 2. 双方工作安排.........................................................................................................1 3. 技术要求.................................................................................................................3 4. 设备技术要求.........................................................................................................6 5. 柜体技术要求.......................................................................................................12 6. 试验验证要求.......................................................................................................13 7. 供货范围...............................................................................................................14 8. 设计联络和培训...................................................................................................14 9. 质量保证和试验...................................................................................................15 10. 包装、运输和储存...............................................................................................16
1.4. 如果投标方没有以书面形式对本规范书的条文提出异议, 则意味着投标方提供 的设备(或系统)完全符合本技术规范书的要求。如有异议, 不管是多么微小, 都 应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以 详细描述。
1.5. 本设备技术规范书所使用的标准如遇与投标人所执行的标准不一致时，按较高 标准执行。
1.2. 本设备技术规范书适用于110kV及以上电压等级数字化变电站微机五防系统设 计、结构、性能、安装和试验等方面的技术要求。
1.3. 本设备技术规范书提出的是最低限度的技术要求, 并未对一切技术细节作出规 定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本规范书和工业 标准的优质产品。
系统，若不能实现则需增加电气隔离措施。
5）所有屏柜柜体、打印机外设等设备的金属壳体应可靠接地。
6）屏蔽电缆的内屏蔽层在计算机侧一点接地，屏蔽电缆的外屏蔽层两端接地。
7) 对交直流电源回路，应采用电磁隔离措施。
3.3.3. 抗干扰
应有防止过电压的保护措施。在雷击过电压及操作过电压发生及一次设备出现短路
1.6. 本设备规范书未尽事宜，由招投标双方协商确定。 1.7. 投标人应按本规范书顺序逐条应答，并简要描述。 2. 双方工作安排 2.1. 双方职责 2.1.1. 招标人职责 2.1.1.1. 负责提出本规范书设备的现场布置图； 2.1.1.2. 负责协调与本规范书设备互联的各个系统的接口工作； 2.1.1.3. 负责提供各系统硬件设备与招标人设备之间的联接电缆、光缆； 2.1.1.4. 负责本规范书设备的安装 (场地准备、设备就位和电缆敷设)； 2.1.1.5. 参加设计联络会、出厂验收，并负责现场验收。
合工作。 2.1.2.7. 提供必要的备品、备件及专用工具，在投标书中需提供详细清单。 2.1.2.8. 负责提供设备运行所需要的软件， 如系统软件、支撑软件及招标人所要求的应
用软件，所有软件均是最新版本的正版软件。 2.1.2.9. 负责提供设备供电、接地、设备布置等所需要的资料。 2.1.2.10. 负责与数字化变电站集成商配合完成微机五防系统与监控系统的通信互联
联工作。 2.1.2.11. 负责对招标人专业人员的技术培训 (包括硬件、软件的维护及运行培训)，
并提供必要的工作场地。 2.1.2.12. 负责提供供货范围内所有设备的文件资料和运行维护手册； 2.1.2.13. 负责所提供设备的运输和保险。 2.1.2.14. 负责所提供设备在保证期内的正常运行。 2.1.2.15. 保质期以后应招标人要求，协助招标人对所供设备进行扩容升级、增加功
故障时，所有设备均不应误动作和损坏，并满足下列抗扰度试验等级要求。
（1）对静电放电
符合 GB/T17626-4-2 4 级
附件 1、系统功能及主要技术特点和参数表 2、技术性能偏差表 3、要求投标人提交的资料
附图：1、电气主接线图 2、网络结构示意图
2
1. 总 则 1.1. 投标人资格 投标方必须具有110kV及以上电压等级数字化变电站微机五防系统设计、制造经
验，并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门 鉴定证书和生产许可证。投标的设备必须提供在电力系统商业运行的良好记录，并提供 电力行业检验检测机构出具的有效期内的型式试验报告。投标人提供的设备必须是在国 内生产制造，且投标设备须具有3套及以上 110kV及以上电压等级数字化变电站应用的 实际工程，且满足1套及以上1年成功运行经验的要求，并提供相应用户报告。
3.3.2. 接地
1）设备的保护接地、工作接地（也称逻辑接地）不应混接，工作接地应实现一点
