数字电视机顶盒的工作原理

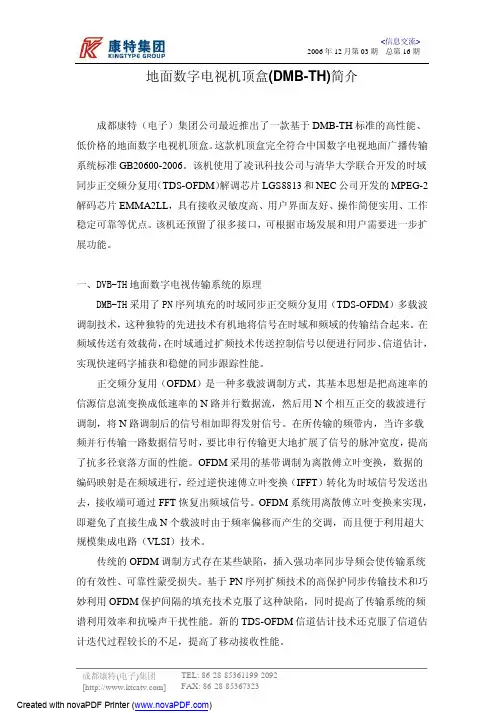

地面数字电视机顶盒 (DMB-TH) 简介
地面数字电视机顶盒(DMB-TH)简介成都康特（电子）集团公司最近推出了一款基于DMB-TH标准的高性能、低价格的地面数字电视机顶盒。
这款机顶盒完全符合中国数字电视地面广播传输系统标准GB20600-2006。
该机使用了凌讯科技公司与清华大学联合开发的时域同步正交频分复用（TDS-OFDM）解调芯片LGS8813和NEC公司开发的MPEG-2解码芯片EMMA2LL，具有接收灵敏度高、用户界面友好、操作简便实用、工作稳定可靠等优点。
该机还预留了很多接口，可根据市场发展和用户需要进一步扩展功能。
一、DVB-TH地面数字电视传输系统的原理DMB-TH采用了PN序列填充的时域同步正交频分复用（TDS-OFDM）多载波调制技术，这种独特的先进技术有机地将信号在时域和频域的传输结合起来。
在频域传送有效载荷，在时域通过扩频技术传送控制信号以便进行同步、信道估计，实现快速码字捕获和稳健的同步跟踪性能。
正交频分复用（OFDM）是一种多载波调制方式，其基本思想是把高速率的信源信息流变换成低速率的N路并行数据流，然后用N个相互正交的载波进行调制，将N路调制后的信号相加即得发射信号。
在所传输的频带内，当许多载频并行传输一路数据信号时，要比串行传输更大地扩展了信号的脉冲宽度，提高了抗多径衰落方面的性能。
OFDM采用的基带调制为离散傅立叶变换，数据的编码映射是在频域进行，经过逆快速傅立叶变换（IFFT）转化为时域信号发送出去，接收端可通过FFT恢复出频域信号。
OFDM系统用离散傅立叶变换来实现，即避免了直接生成N个载波时由于频率偏移而产生的交调，而且便于利用超大规模集成电路（VLSI）技术。
传统的OFDM调制方式存在某些缺陷，插入强功率同步导频会使传输系统的有效性、可靠性蒙受损失。
基于PN序列扩频技术的高保护同步传输技术和巧妙利用OFDM保护间隔的填充技术克服了这种缺陷，同时提高了传输系统的频谱利用效率和抗噪声干扰性能。
新的TDS-OFDM信道估计技术还克服了信道估计迭代过程较长的不足，提高了移动接收性能。
数字电视机顶盒开关电源电路原理与故障检修。
数字电视机顶盒开关电源电路原理与故障检修。
康佳SDC950型数字电视机顶盒开关电源实绘电路如下图所示(C969原板标注为电容，实际安装的是一只电阻)。
开关电源电路N901(DM0265R)集成了PWM控制器、功率管及驱动、高压启动、稳压控制、保护等电路，①脚接地，②脚为工作电源输入端，③脚为输出电压反馈输入端，④脚为芯片内部功率管极限电流调整端(此机未用)，⑤脚为启动电压输入端，6~8脚为芯片内部开关管漏极。
1、工作原理AC220V交流电经整流滤波后产生310V直流电压，一路经开关变压器T901的①-②绕组加到N901的⑥~⑧脚，为N901内部开关管提供高压；另一路经R904加到N901⑤脚，通过芯片内部启动电路对②脚外接的电容C908充电，当②脚电压达到12V启动阈值时，芯片内部功率管开始工作，同时内部电路关闭启动电源；T901的③-④绕组产生的高频电压经VD905整流、C908滤波后加到IC901②脚，为芯片提供工作电源。
开关电路工作后，T901次级产生的各路电压经整流滤波后为主板提供3.3V、7V、12V三种工作电压。
SR901、N902及周边元件组成稳压反馈电路，对3.3V输出电压进行取样后反馈到N901③脚，由芯片内部电路调整开关管的导通时间以保持输出电压的稳定。
正常工作时,实测②脚电压为8.8V。
当某种原因导致②脚电压低于8V或高于19V时，芯片将进入欠压/超压保护状态，整机不工作。
2、常见故障维修(1)主滤波电容C910失容。
当C910完全失容时，开机无任何反应，整机不工作。
此时测C910两端电压仅为210V；未完全失容时，有些机顶盒会出现间歇性工作或图像上有马赛克。
实修发现，C910失容后其外观并无明显异常，建议代换判断。
提示：电源芯片DM0256R 功率偏小，发热严重，且无散热片。
芯片附近的电路板大多已经烘烤变色，易导致引脚开焊或出现裂纹，从而使电源不能正常工作。
简单的做法是在6~⑧脚上大面积搪锡，以加强散热。
网络机顶盒工作原理
网络机顶盒工作原理
网络机顶盒工作原理是通过连接到用户家庭网络，利用互联网实现视频流媒体传输和内容播放的设备。
其工作原理主要包括以下几个方面：
1. 连接网络：网络机顶盒通过有线或无线方式与用户家庭路由器或宽带调制解调器连接，接入互联网。
2. 获取内容：网络机顶盒通过连接到用户家庭网络，可从各大视频网站、电视台或其他内容提供商获取在线音视频内容，如电影、电视剧、综艺节目等。
用户可以通过遥控器或手机应用进行搜索和选择所需的内容。
3. 流媒体传输：网络机顶盒接收到用户选择的内容后，会将内容以流媒体的形式传输到电视机上进行播放。
流媒体是将音视频数据分成一段一段的小数据块，并通过互联网逐段传输的技术，用户可以在内容尚未完全下载完成前就开始欣赏。
4. 解码和显示：网络机顶盒接收到流媒体数据后，会解码音视频数据，并将其转换为适合电视机显示的格式。
通常会使用一些常见的视频和音频编解码标准，如H.264、MPEG-2等。
解
码后的数据通过HDMI或其他接口输出到电视机上进行显示。
除了上述基本的工作原理外，网络机顶盒还可以具备其他功能，如支持应用程序的安装和使用、与用户手机或平板电脑等设备的互联互通、个人云存储等。
这些功能的实现主要依赖于网络机顶盒内部的硬件和软件系统。
总的来说，网络机顶盒的工作原理是通过连接到用户家庭网络，利用互联网获取在线音视频内容，并通过流媒体传输和解码显示的方式将内容呈现在电视机上，从而实现用户的视频娱乐需求。

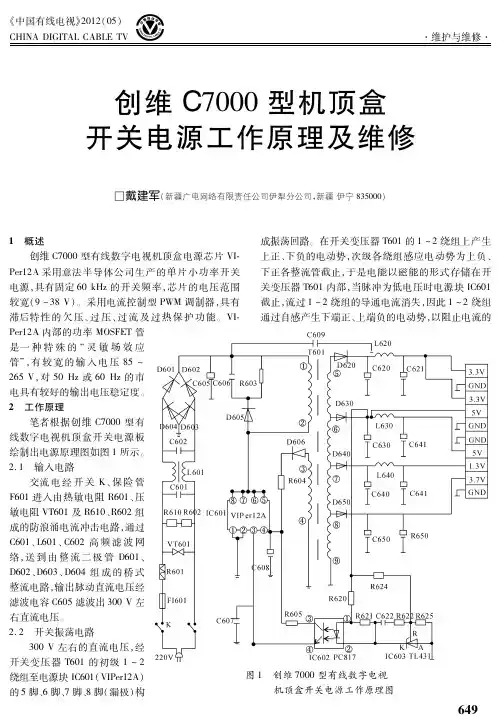

创维C7000型机顶盒开关电源工作原理及维修
主要由光电耦合器 '%5"!# W%Y#7$ *三端集成稳压 器 '%5"3 # ,-23# $ 和 Z5!"* Z5!#* Z5!2* Z5!$* Z5!!* %5!! 等元件构成)
稳压电路连接在 $ 0输 出 电 路 中&$ 0电 压 经 Z5!2*Z5!$ 分压后&分压点正常电压为 !4$ 0&是三端 集成稳压器 '%5"3 的输入端 Z&此电压为误差取样点) 开关变压器 ,5"# 的 3 d2 反馈绕组产生电压经 *5"5* Z5"2*%5"Y*Z5"$ 分压&为电源块 '%5"# 及光电耦合 器 '%5"! 提供工作电压) Z5!"*Z5!# 为 '%5"! 内 -/* 的限流电路) %5!! 及 Z5!! 构成吸收回路&防止产生 自激振荡)
当 $ 0电压由于某种原因升高时&三端集成稳压 器 '%5"3 的 Z端电压升高&引起 m端电压下降&使光 电耦合器 '%5"! 内部发光二极管亮度增强&光敏三极 管集电极.发射极之间电阻减小&通道加深&'%5"! 的 2 端输出比较电压升高&反馈到电源端 '%5"# 的 3 脚 控制端&经内部脉宽调制电路与基准电压进行比较放 大&产生的误差电压加至 WjX锁封器) 电源块 '%5"# 振荡脉 冲 宽 度 变 小& 其 导 通 时 间 缩 短& 开 关 变 压 器 ,5"# 次级各绕组得到的能量降低&使次级输出电压下 降&最终保持输出电压正常) $ 0电压降低时&其稳压 过程与上述过程相反) !426保护电路

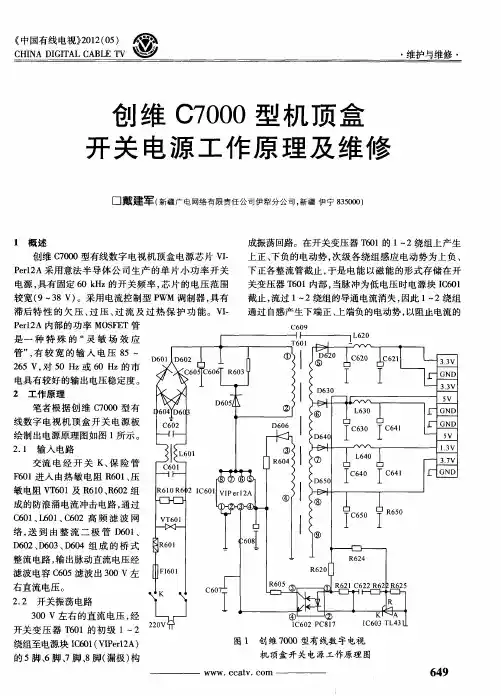

创维C7000型机顶盒开关电源工作原理及维修
开关变压器 Ｔ ０ 的 ３— 反馈绕组产生 电压经 Ｄ ０ 、 ６１ ４ ６６ Ｒ ０ 、６ ８ Ｒ ０ ６４ Ｃ ０ 、６ ５分压 ， 电源块 Ｉ６ １ 为 Ｃ ０ 及光 电耦 合 器 Ｉ６２提供工 作 电压 。Ｒ ２ 、６ １为 Ｉ６２内 Ｌ Ｄ Ｃ０ ６０ Ｒ ２ Ｃ０ Ｅ
的 限流 电路 。Ｃ ２ ６２及 Ｒ ２ ６２构 成 吸 收 回路 ， 防止 产 生
图 １ 创维 ７０ ００型有线数字电视
机 顶盒 开 关电源 工作原 理 图
６ ９ ４
戴建军 ： 创维 Ｃ ００型机顶盒开关电源工作原理及维修 ７０
下 降 。在次级各 绕组 上 产 生 上端 正 、 端 负 的脉 冲 电 下
《 中国有线电视） ０２年第 ０ 期 ） １ ２ ５ 调器 Ｑ Ｓ （Ｔ ０ ９ Ｅ 供电。其中３ ３ Ｐ Ｋ Ｓ Ｖ ２７ ） ． Ｖ经主板二次 稳 压为 芯片 提 供 １２Ｖ 工 作 电压 。５Ｖ 电压 给 高 频 ． 头、 读卡器及面板显示电路供电。１ Ｖ给音频放大器 ３
分析 检修 ： 开盖 测 电源板排 线各组 电压 ， 用表 针 万 头轻 微不 停地 左右 摆动 ， 开 电源 负 载测 得 各 组 电压 断
稳 压 电 路 连 接 在 ５Ｖ 输 出 电 路 中 ， 电 压 经 ５Ｖ Ｒ ２ 、６ ５分压 后 ， 压点 正常 电压 为 ２ ５Ｖ， 三端 ６４ Ｒ ２ 分 ． 是 集 成稳 压器 Ｉ６ ３的输 入端 Ｒ， 电压为误 差 取 样点 。 Ｃ０ 此
２ ２ 开关振荡电路 ．
３０Ｖ 左 右 的直 流 电 压 ， ０ 经 开关 变 压 器 Ｔ ０ ６ １的初 级 １～ ２
０ 伫
ｗｗ ｗ ．ｃ ａ ｖ． ｍ ｃ ｔ ｃｏ
④ Ｌ—
地面波机顶盒原理
地面波机顶盒原理地面波机顶盒是指用于数字电视信号接收的设备，主要包括天线、接收器和解码器等部分。
根据地面波技术传播的特点，机顶盒需要通过天线接收到地面波广播信号，并将其转化为数字信号，再通过解码器将数字信号还原为音视频信号，最终通过电视机播放。
地面波机顶盒的原理可以分为几个步骤：天线接收信号、信号解调、信号解压、信号解码、数据解析和音视频处理等。
首先，天线接收信号是地面波机顶盒进行数字信号接收的重要步骤。
地面波技术是指数字电视信号通过地面发送，并通过天线在地面进行接收。
在接收信号的过程中，天线需要保证接收到的信号质量足够好，才能保证后续信号解析的准确性。
因此，在使用地面波机顶盒的时候，需要选择信号覆盖比较好的区域，同时选用优质天线，以保证能够接收高质量的数字信号。
其次，在接收到数字信号后，地面波机顶盒需要进行信号解调，将数字信号还原为原本的调制信号。
这个过程主要是将数字信号进行分离，以还原原本的模拟信号。
它主要包括复用器、分流器和解调器等技术，能够将数字信号进行还原，使得后续的解压缩和解码工作能够顺利进行。
然后，在进行信号解调过后，地面波机顶盒需要进行信号解压，这个过程将数字信号还原为压缩前的信号。
高清电视信号的体积较大，需要在传输过程中对信号进行压缩，以达到有效传输的目的。
信号解压的过程，就是对信号进行还原解压，使得原本压缩后的信号能够恢复成最初的原始信号。
接下来，核心的步骤是信号解码，这个过程将数字信号还原为原始的音视频信号。
数字电视信号是以数字信号的形式存在的，所以经过信号解压后，需要通过解码器来进行数字信号解码，以还原成原本的音视频信号。
这个过程主要包括编码格式的识别、解码器的解码等技术。
在解码过程中，需要根据信号的编码格式，选择合适的解码方式，以确保能够顺利地还原信号。
最后，地面波机顶盒需要进行数据解析和音视频处理，这个过程将解码后的信号进行处理和优化，以达到优质的视频播放效果。
数据解析主要包括校验、纠错等技术，能够避免在数字信号传输过程中发生的信号丢失和错误等问题。
同洲CDV 2200型数字有线机顶盒的结构和工作原理
数字有线电视机顶盒与数字卫星机顶盒的不同之 处是输入射频信号的频段不同，数字解码的方式不 同。与地面数字电视广播接收机顶盒的区别主要数 字解码方式不同。
一、 典型数字有线电视接收机顶盒的整机构成
以北京TC2132C2型数字有线机顶盒的整机结构为例： 它主要由主电路板、操作显示面板和电源电路板等 构成。如图1.1.1，1.1.2，1.1.3，1.1.4所示。
MPEG-2解码器是解压缩处理的核心电路。在进 行数字电视信号的传输时对音频和视频数字信号进 行压缩处理，在接收机中则进行解压缩处理。在解 码芯片内对信号处理的过程中，将传输流解复用器 分离出的数据信号送入MPEG解压缩处理的电路中， 先进行数据分离，然后分别对音频数据和视频数据 进行解压缩处理，还原出压缩前的数字信号。数字 视频信号再进行视频编码和D/A转换，变成复合视频 信息信号以及亮度、色度信号。音频数字信号再经 多声道环绕立体声解码和音频D/A变换后输出立体或 多声道音频信号。
同洲CDVB2200 机顶盒由一体化调谐解调器 CD1316、传输流解复用器和MPEG-2解码器 MB87L2250、智能卡读卡器、操作显示面板和开关 稳压电源电路等组成。
（一）一体化调谐器
同洲CDVB2200 型数字有线电视接收机顶盒的一体 化调谐解调器CD1316为Philips公司生产的，其内部 方框图如图4-15所示。它分别由调谐器和解调器组 成
PES包头，从中提出满足控制和同步需要的节目基准始终（PCR）
（三）MPEG解码器
MPEG是国际移动图像专家组的英文缩写，这里 指按照该组织指定的信号处理标准对信号进行处理 的方法及电路。MPEG-1是VCD影碟机对音、视频 信号压缩解压缩的技术标准，图像分辨率较低。 MPEG-2是DVD影碟机、卫星接收机、数字电视机 所采用的技术标准，图像分辨率较高。
电信iptv的工作原理
电信iptv的工作原理
电信IPTV的工作原理主要包括以下几个步骤：
1. 信号传输：通过光纤、ADSL或者其他网络方式将IP信号传输至用户家庭。
2. 用户接受：用户通过光猫、机顶盒等设备接收到IP信号，并将其转换为可视化的视频和音频信号。
3. 网络分发：将视频和音频信号通过IP网络传输至用户终端设备，例如电视、电脑等。
4. 信号解码：用户终端设备对接收的IP信号进行解码，并将其转换为可视化的视频和音频信号。
5. 显示播放：将解码后的视频信号显示在用户终端设备的屏幕上，同时通过音频输出设备进行声音播放。
6. 交互功能：通过遥控器或者其他交互设备，用户可以进行频道切换、点播、回放等操作。
7. 互联网功能：用户可以通过IPTV接入互联网，观看在线视频、浏览网页、使用社交媒体等功能。
综上所述，电信IPTV的工作原理主要是通过将IP信号传输至用户家庭，并通过设备的解码和显示功能将其转化为可视化的视频和音频信号，供用户观看和收听。
用户可以通过交互设备进行频道切换和其他操作，同时也可以进行互联网访问。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.数字电视机顶盒的组成
数字电视机顶盒由高频头、QAM解调器、TS流解复用器、MPEG一2解码器、PAUNTSC 视频编码器、嵌人式CPU系统和外围接口、CA模块和上行数据调制器组成。
工作原理如附图。
数字电视机顶盒的工作过程大致如下：高频头接收来自有线网的高频信号，通过QAM解调器完成信道解码，从载波中分离出包含音、视频和其他数据信息的传送流门蜀。
传送流中一般包含多个音、视频流及一些数据信息。
解复用器则用来区分不同的节目，提取相应的音、视频流和数据流，送人MPEG一2解码器和相应的解析软件，完成数字信息的还原。
对于付费电视，条件接收模块对音、视频流实施解扰，并采用含有识别用户和进行记账功能的智能卡，保证合法用户正常收看。
MPEG一2解码器完成音、视频信号的解压缩，经视频编码器和音频D/A变换，还原出模拟音、视频信号，在常规彩色电视机上显示高质量图像，并提供多声道立体声节目。
数字电视机顶盒从功能上看是计算机和电视机的融合产物，但结构却与两者不同，从信号处理和应用操作上看，机顶盒包含以下层次：
（1）物理层和连接层：包括高频调谐器，QPSK、QAM、OFDM、VSB解调，卷积解码，去交织，里德一索罗门解码，解能量扩散。
（2）传输层：包括解复用，它把传输流分成视频、音频和数据包。
（3）节目层：包括MPEG－2视频解码。
MPEG／AC－3音频解码。
（4）用户层：包括服务信息，电子节目表，图形用户界面（GUI），浏览器，遥控，有条件接收，数据解码。
（5）输出接口：包括分模拟视音频接口，数字视音频接口，数据接口，键盘，鼠标等。
2.数字电视机顶盒关键技术
数字机顶盒集中反映了多媒体、计算机、数据压缩编码、加解扰算法、加解密算法、通信技术和网络技术发展水平，因此技术含量非常高，它所涉及的关键技术主要有：
（1）复用和解压缩技术：模拟信号数字化后。
信息量剧增，数据压缩必不可少。
MPEG－2视频压缩标准在数字电视中广泛采用，适用于多种清晰度图像质量：
MPEG－4则采用基于对象的压缩编码方法，它把图像和视频分割成不同的对象分别处理，不仅提高了数据压缩比，还能实现许多基于内容的交互功能，为多媒体数据压缩编码提供了更为广阔的平台。
随着大规模集成电路技术及嵌入式系统技术的广泛应用，数字机顶盒硬件实现多采用专用芯片或数字信号处理（DSP，DigitalSignalProcessing）芯片，将CPU内核与MPEG-2、MPEG4传输流解
复用器、DVB通用解扰器、MPEG 音频视频解码器和NTSC／PAL编码器集成，形成STB的核心芯片。
以实现实时解复用和实时数据信息处理。
（2）下行数据解调与信道解码技术：压缩后的数据不能直接在信道上传输，还需进行信道编码和调制。
通常在有线电视网络中传输的数字电视及增值业务，多采用QAM （QuadratureAmplitudeModulation）调制方式及RS（ReeDSOlomon）纠错编码。
（3）上行数据的调制编码：在交互式应用中，普遍采用3种方式，即采用电话线传送上行数据。
采用以太网传送上行数据和通过有线网络传送上行数据。
由于上行数据相对于下行数据要少很多，故多使用OP-SK（QuadraturePhaseShiftKeying）或160AM方式进行调制。
（4）网络浏览技术：为实现真正意义上的网络浏览，有线电视网与因特网连接除了考虑上行和下行数据之外，还必须考虑在其上运行IP（InternetProtocol）。
（5）实时操作系统：数字机顶盒中的操作系统采用实时操作系统（RTOS.Real-TimeOperatingSvstem），RTOS可在实时环境中工作，并占用较小的内存空间，它负责管理本地资源和网络资源，提供基本的操作功能以及设备的访问控制。
（6）中间件技术：中间件（Middleware）技术，即开放式业务平台，已成为交互式电视的核心技术。
中间件通常由Java虚拟机、网络浏览器、图像与多媒体模块等组成，通过定义一组完整的标准应用程序接口，使应用程序独立于操作系统和硬件平台。
使应用程序的开发变得更加简捷，产品的开放性和可移植性更强，以保证机顶盒的扩展性和投资的有效回收。
结束语
交互式电视是未来有线电视的发展方向，在多媒体宽带网建设和国家信息基础设施中占有举足轻重的地位。
我们当前正处在数字电视与高清晰度电视发展的关键时期，交互式电视产业蓬勃发展，因此了解数字电视技术及数字机顶盒极有必要。
