光电显示技术
绪论：电子显示的原理和发展概况,显示器件的主要参量
对比度C(contrast)，画面上最大亮度L max和最小亮度L min之比， C=L max /L min。 好的图象显示器要求对比 度至少大于30. 有的报道，对比度数百，甚至更高， 是指在没有环境光，即暗室中测量。 在有环境光的情 况下， C=(L max +L外) /( L min +L外 ) 如L外为环境光照射到屏幕上产生的亮度。如何降 低外光的影响是设计显示屏必须考虑的因素之一。
人眼能分辨的亮度层次为： 2.3
n
log C
式中：δ是人眼对亮度差的分辨率
0.02 0.05
绪论：电子显示的原理和发展概况,显示器件的主要参量
指能够分辨出电视图象的最小细节的能力，是 清晰度，又称析像度， 人眼观察图象清晰程度的标志。通常用屏面上 图象精细度 能够分辨出的明暗交替线条的总数来表示；对 于用矩阵显示的平板显示器件常用电极线数目 表示其分辨力。 普通电视： 扫描电极数：600；
电子显示技术
第2章 布劳恩管显示器(CRT)
光的基本特性 人眼视觉特性
CRT显示技术
色彩学基础
• 彩色是物体反射光作用于人眼的视觉效果。
物在光线照射下，反射了可见光中的不同成分而吸收其余部分，从而引起人 眼的不同彩色感觉。
• • • • •
三基色：RGB 红色+绿色=黄色 绿色+蓝色=青色 红色+蓝色=紫色 红色+绿色+蓝色=白色
第2章 布劳恩管显示器(CRT)
荫罩有圆孔形、长方孔形、孔栅形等各种 形式。一般说来，三角形布臵的电子枪采用圆 孔形荫罩，直线形布臵的电子枪可采用各种形 式的荫罩。玻壳内除设有荫罩之外，还设有屏 蔽地磁场用的内屏蔽罩，其作用是防止电子束 受地磁场的干扰发生紊乱和偏离，使电子束不 会射向其他颜色的荧光体。
工作寿命，本质上取决于工作原理。此外，所使用材料 的状态，化学稳定性，耐湿性，耐光性等环境特性等
作为娱乐型大家电显示器件,寿命都应在3万小时以上。 LED,VFD的寿命不成问题 PDP的寿命,直至近几年才解决 OLED的寿命正在解决之中 ELD的寿命目前已接近解决 FED的寿命尚未解决 LCD的寿命决定其使用材料的化学稳定性、耐湿性和耐 光性,一般来讲寿命问题已解决。 此外，其他参数还有体积，重量，显示面积，观察角度及性能价格 比。 对 高分辨率、高亮度、宽视角需求量越来越大。
第2章 布劳恩管显示器(CRT)
• CRT的特征
优点：CRT最大的优势在于，可以在相对低的价格下获
得所必需的各种功能和性能。而且，可进行大画面 高密度显示，彩色CRT与黑白CRT在装臵的布局上 无本质变化，可进行无级辉度调节的全色显示等。 显示亮度可任意调节。 缺点：是其尺寸和重量都难以降低。寻址方式并不是采 用矩阵寻址，因而图像会出现畸变
绪论：电子显示的原理和发展概况,显示器件的主要参量
显示器件的主要参量
亮度和辉度 亮度是指画面的明亮程度，单位是堪德拉每平米(cd/m2)或称nits， 也就是每平方米分之烛光。人眼感觉范围0.03-50,000 cd/m2。 辉度用来评价主动发光型显示器件的发光强度，发生视觉灵敏度大 的绿光和黄光显示器的辉度较高。通常 100-1000cd/m2。 亮度一般用来评价非主动发光的受光型显示器件。对于ECD，能有 效的利用周围光的显示器件，可以用亮度表示。对LCD，伴随偏振 光的吸收，亮度指标比较低。 电影院里电影亮度30-40cd/m2 对画面亮度的要求与 室内看电视画面亮度大于70cd/m2 环境光强有关 室外观看应达到300cd/m2
存储
功能
指断电后能保持显示状态，存储功能可减少显示器 件的功耗和有效地简化驱动电路，特别在多路驱动和矩 阵选址时，发挥作用巨大。 存储功能的有无，取决于显示原理，非主动发光型的 ECD，EPID，某些特殊材料的LCD以及主动发光的 ELD,AC-PDP等。
绪论：电子显示的原理和发展概况,显示器件的主要参量
第2章 布劳恩管显示器(CRT)
荧光体按其用途及用户的特 殊需要采用各种各样的形态。 荧光面内侧有A1膜金属覆层， 通过该Al膜可使阳极电压施加 在荧光面的显示屏上。A1膜除 具有作为阳极的作用之外，还 可防止管内发生的阴离子直接 碰撞荧光面造成其性能劣化。 电子枪一般采用单一电压型， 阳极电压15～20kV，最大电流 100～150μA
第2章 布劳恩管显示器(CRT)
2.3 CRT的构成要素
• • • • • 电子枪 偏转磁轭 阴罩 荧光面 玻壳
第2章 布劳恩管显示器(CRT)
2.3.1 电子枪
决定CRT图像分辨率的重要因素之一是电子束的束斑尺寸 ，而后者主要决定于电子枪的设计性能。对于设计来说， 需要重点考虑的问题是： ①物点直径——最小错乱圆径的选择；
如LCD, LED , OLED , VFD (0.5----40V) 。 PDP (200V左右)。需要开发耐高压的MOS晶体管IC，增大成本，PDP驱动 成本占整机的2/3。
LCD低消耗电流μA/cm2 量级 , 除CRT （μA/cm2 量级）外，主动发光型 mA/cm2 量级
绪论：电子显示的原理和发展概况,显示器件的主要参量
• 灯丝、阴极K、第一控制栅极G1、加 速极G2构成发射系统；第二阳极G3 、聚焦极G4、高压阳极G5构成聚焦 系统； • 工作时，电子枪中的阴极被灯丝加热 至200K时，阴极大量发射电子，先 被调制，然后经加速和聚焦后，高速 轰击荧光屏上的荧光体，荧光体发出 可见光； • 电子束的电流是受显示信号控制的； • 最后通过偏转磁轭控制电子束，在屏 上从上到下，从左到右依次扫描，从 而将原图像和文字完整地显示在荧光 屏上。
第2章 布劳恩管显示器(CRT)
2.2 CRT的结构及工艺原理
• 单色显示用CRT－Monochromatic Display Tube MDT
• 彩色显示用CRT－Color Display Tube CDT
第2章 布劳恩管显示器(CRT)
2.2.1 单色显示用CRT－MDT
主要由4部分组成：圆锥 形玻壳；玻壳正面显示用 的荧光屏；封入玻壳中发 射电子束用的电子枪系统 ；位于玻壳之外控制电子 束偏转扫描的磁轭。
绪论：电子显示的原理和发展概况,显示器件的主要参量
工作电压 驱动显示器件所施加的电压为工作电压（V），流过的
电流称为消耗电流(A)，两者的乘积就是显示器件的消 耗功率。
消耗电流 由于驱动电路集成化 ，希望显示器件的工作电压与
IC的工作电压相适应，如LCD的驱动电压只有几V，可 与TTL电路相匹配，降低驱动电路成本。 工作电压不大于45V，可以采用IC驱动。
主动发光型，利用信息来调制各像素素的发光亮度和颜 色，进行直接显示。
非主动发光型，本身不发光，利用信息调制外光源而使 其达到显示的目的。依靠的是对光不同反射呈现的对比 度达到显示目的。
根据收视信息的状态分类 • 直观性 原则上把显示设备上出现的视觉信息直接观看 的方式成为直观型。 • 投影型：前投和背投 把由显示设备或者光控装臵所产生的比较小的 光信号经过一定的光学系统放大投射到大屏幕 后收看的方式成为投影型。 • 空间成像型
绪论：电子显示的原理和发展概况,显示器件的主要参量
有了高的亮度和高的对比度，还不一定能显示好的图象。因为一般 图象是有层次的。
灰度(Grayscale)，灰度n是指图象的黑白亮度层次， 色彩的深浅程度，实际上在我们的日常生活中，通过三原色色彩深浅的
组合，可以组成各种不同的颜色。产品能够展现的灰度数量越多，也就意味 着这款产品的色彩表现力更加丰富，能够实现更强的色彩层次。例如三原色 16级灰度，能显示的颜色就是16×16×16=4096色。不过目前的产品256级 灰度已经非常地普遍了。
HDTV，扫描电极数>=1000.
高分辨率，高亮度，高对比度的图象才是高清晰度的图象。
点距指屏幕上相邻两个同色像素单元之间的距离
绪论：电子显示的原理和发展概况,显示器件的主要参量
响应时间 余辉时间
从施加电压
有图像显示 的时间，又称上升时间。 图像显示消失的时间，又称 下降时间
切断电源
电视小于1/30s, 一般主动型发光器件，响应时间小于0.1ms， 而 非主动型LCD，10-500ms， 在显示快速移动的电视图象时，由 于响应时间长，会出现拖尾或余像，使运动图象模糊。 LCD作 显示器，可；但要作为电视接收机，必须提高响应时间。
绪论：电子显示的原理和发展概况,显示器件的主要参量
显示色
发光型显示器件发光的颜色和非发光型显示器件 透射或反射光的颜色称为显示色。 显示色由显示原理和显示材料决定，分为黑白， 单色，多色。和全色四大类. LCD＋滤光片，形成单色、多色乃至全色显示。 CRT，PDP 全色显示很容易，十分逼真。
绪论：电子显示的原理和发展概况,显示器件的主要参量
发光效率 是发光型显示器件所发出的光通量和器件所消耗功率之比；
光通量/功耗， 单位：lm/w。 VFD（真空荧光显示器） 的发光效率最高为 10lm/w；
光通量：在光度学中,明确地定义为能够被人的视觉系统所感受到的那部分光辐 射功率的大小的度量,单位是lm(流明)。（光源单位时间内发出的光量为光通量）
第2章 布劳恩管显示器(CRT)
2.1 历史及特征 2.2 结构及工作原理 2.3 构成要素 2.4 性能 2.5 制作工艺 2.6 各种平板型CRT 2.7 生理学措施 2.8 驱动与控制 2.9 面向21T)
光电显示技术结构及原理
光电显示技术结构及原理一、LCD（液晶显示）1.结构：液晶显示屏由像素阵列、驱动电路、背光源、一层透明电极等组成。
2.原理：液晶显示原理是通过电压作用改变液晶分子的方向来控制光的透过程度，实现显示功能。
液晶显示由两块平行透明玻璃面板构成，中间夹有一层液晶。
液晶层被动态驱动电极控制，当电场作用于液晶层时，液晶分子会改变方向，从而改变光的透过程度。
通过调节电场的强度和方向，可以实现不同亮度和颜色的显示。
二、OLED（有机发光二极管显示）1.结构：OLED显示屏由发光层、电荷输运层、电控层等组成。
2.原理：OLED显示原理是通过在有机材料中施加电压，使其发生辐射性复合转变为发光的状态，实现显示功能。
OLED显示屏由一系列纵横交错排列的有机发光二极管组成。
当电压作用于发光层时，有机分子会通过电荷输运层的输运，使正负电子聚集再发光层，发生复合从而产生光。
不同有机材料的不同分子结构决定了OLED可以呈现出多种颜色。
三、AMOLED（主动矩阵有机发光二极管显示）1.结构：AMOLED显示屏由发光层、电荷转移层、薄膜晶体管矩阵、透明导电层等组成。
2.原理：AMOLED显示原理是通过在有机发光二极管的背后加入薄膜晶体管矩阵，实现对每个像素点的精确控制，从而提高显示质量。
AMOLED在OLED的基础上加入了一层薄膜晶体管矩阵，通过对每个像素点施加独立的电流来控制亮度和颜色。
薄膜晶体管根据电子信号开关控制每个像素点的发光，实现高分辨率的显示效果。
综上所述，光电显示技术结构及原理包括液晶显示、有机发光二极管显示以及主动矩阵有机发光二极管显示。
每种技术的结构和原理都有所区别，但本质上都是通过施加电压来改变材料的光学特性，实现显示功能。
随着技术的发展，光电显示技术在显示领域得到了广泛应用，并取得了显著的改进。
光电显示技术概述
光电显示技术概述光电显示技术是一种使用电场来控制光的传输和发射的技术。
它采用了光电效应，通过改变电场的强度和方向，调节材料的光电性能，从而实现对光的控制和调制。
光电显示技术广泛应用于液晶显示、有机电致发光显示和柔性显示等领域。
液晶显示是光电显示技术最早应用的领域之一、液晶是一种特殊的有机分子材料，可以通过施加电场来控制其光学性能。
液晶显示器由数百万个液晶单元组成，每个液晶单元由液晶分子和透明电极构成。
当电场施加到液晶单元上时，液晶分子的排列状态会改变，从而改变光的折射率和传输性能。
通过调节电场的强度和方向，可以实现对液晶单元的光的透明度和颜色的控制，从而实现显示效果。
有机电致发光显示是一种新型的光电显示技术。
它使用有机发光材料作为光源，通过施加电场来激发有机分子产生光。
有机发光材料具有较高的电致发光效率和较宽的发光光谱范围，可以实现高亮度和高色彩饱和度的显示效果。
有机电致发光显示器由有机发光层、电极和基底构成。
当电场施加到有机发光层上时，有机分子会在电场的激励下发生电致发光，产生可见光。
通过控制电场的强度和方向，可以实现对有机发光层的光的强度和颜色的调节，从而实现显示效果。
柔性显示是一种新兴的光电显示技术。
它使用柔性材料作为基底，将光电显示器件制备在柔性基底上，以实现高度可弯曲和可卷曲的显示器件。
柔性显示器件具有轻薄、可弯曲、可卷曲和耐冲击等特点，可以应用于弯曲显示器、可穿戴设备和卷曲显示屏等领域。
柔性显示技术采用了多种光电显示技术，如液晶、有机电致发光和纳米颗粒电致发光等。
通过选择适合的光电显示技术和柔性材料，可以实现高度可弯曲和可卷曲的显示器件。
光电显示技术在电子产品和信息技术领域具有广阔的应用前景。
它不仅可以应用于平面显示器，如电视、电脑和手机等，还可以应用于曲面显示器、柔性显示器和穿戴设备等。
随着技术的发展和创新，光电显示技术将会越来越成熟和完善，为我们带来更加多样化和高质量的显示体验。
光电显示技术的应用与发展趋势
光电显示技术的应用与发展趋势光电显示技术是现代电子信息技术领域的一项重要技术，它主要是通过控制亮度和颜色等方面来显示图像和文字。
随着人们生活水平的不断提高以及信息技术的快速发展，光电显示技术在各个领域中得到了广泛的应用，并且未来的发展趋势也非常的明显。
一、光电显示技术在生产生活中应用1、显示器显然，光电显示技术最为广泛应用的地方就是显示器，比如智能手机、电脑显示器、电视等。
在这些领域中，LED背光显示技术被广泛应用，它具有高亮度、高对比度、节能等优点，能够满足人们对高清晰度、高清晰、高色彩还原的要求。
2、汽车显示器随着汽车智能化发展，汽车显示技术也在不断发展，例如车载导航系统、智能化驾驶辅助系统、娱乐系统等，这些系统广泛应用于汽车制造行业。
在这方面，AMOLED技术更具有潜力，因为它具有极高的亮度和鲜艳、自发光的特点，能够满足人们对高质量可视化驾驶的需求。
3、互联网智能家居显示器互联网时代的到来，也将智能家居概念推向了高潮。
随之而来的是各种智能家居设备普及，例如安防系统、温度计等等。
这些设备需要进行交互，因此需要使用显示器，而在这方面，OLED、AMOLED技术则更为适合，对比度高、反应速度快等特点能满足人们对智能家居设备的要求。
二、光电显示技术的未来发展趋势1、微LED技术越来越成熟微LED技术是一种新兴的显示技术，它在显示亮度、对比度、能耗等方面都比其他技术都有更好的表现，而同时还具有更低的能耗这一优点。
未来，随着微LED技术的不断改进，我们很有可能将会看到更多微LED技术应用到手机、电视、电子游戏等领域。
2、显示屏的透明化在两年前，三星曾经发布了一款透明的OLED显示屏，虽然该屏幕还存在许多问题，但是展现出的潜在利益令人信服。
未来，透明显示技术的不断发展，有望将会打破手机、电视、汽车等领域显示器的界限，成为一种全新的无缝可拼接的显示技术。
3、重点投资智能显示器技术智能显示器与人们的生活息息相关，随着智能家居的普及，智能驾驶技术与数字医疗等领域的发展，智能显示器的需求将会越来越大。
光电显示技术结构及原理
光电显示技术结构及原理光电显示技术是一种通过将电子信号转化为能够产生可见光的光信号的技术，从而实现图像显示的方式。
在光电显示技术中，常见的有液晶显示技术、有机发光二极管（OLED）技术等。
本文将介绍液晶显示技术和OLED技术的结构和原理。
液晶显示技术是目前应用最广泛的显示技术之一、其主要结构包括背光源模块、光学模块和显示模块三个主要部分。
首先是背光源模块。
背光源模块一般采用冷阴极管荧光灯或者LED作为光源。
该模块的作用是提供背景光，使得显示器能够显示出有色图像。
LED背光源由LCD显示器的发光二极管（LED）组成，它具有高亮度、低功耗和长寿命等特点。
其次是光学模块。
光学模块主要由聚光器、扩散片、棱镜和驱动模块等组成。
它的作用是对通过背光源发出的光进行调节和分配，以保证光线均匀且准确地穿过液晶显示屏并能够形成可视图像。
聚光器和扩散片可以用来调整光线的亮度和均匀性，而棱镜可以保证光线在整个显示屏上均匀分布。
最后是显示模块。
显示模块是液晶显示技术的核心部分，主要由液晶屏、色彩滤光器和驱动电路组成。
液晶屏是由两片玻璃板组成的，中间填充有液晶材料。
液晶材料是一种能够通过电场作用来控制光的传播方向的物质。
当电场施加在液晶屏上时，液晶分子会发生排列变化，从而改变光通过液晶屏的方向和旋转角度，以实现图像的显示。
色彩滤光器能够对通过液晶屏的光进行着色，以实现彩色图像的显示。
驱动电路则负责向液晶屏施加电场的信号，以控制液晶分子的排列方式。
OLED技术是一种新型的显示技术，具有更高的亮度、更快的反应速度和更广的可视角度。
OLED显示器的结构主要由有机发光二极管和驱动电路组成。
有机发光二极管是一种能够根据电流通过发光的电子元件。
它由一层导电的有机材料（如聚合物）和一层电子致密的材料（如有机染料）组合而成。
当电流通过有机发光二极管时，有机材料会发挥导电的作用，而电子致密的材料则会发光。
不同的有机材料和电子致密材料的组合可以产生不同颜色的光，从而实现彩色图像的显示。

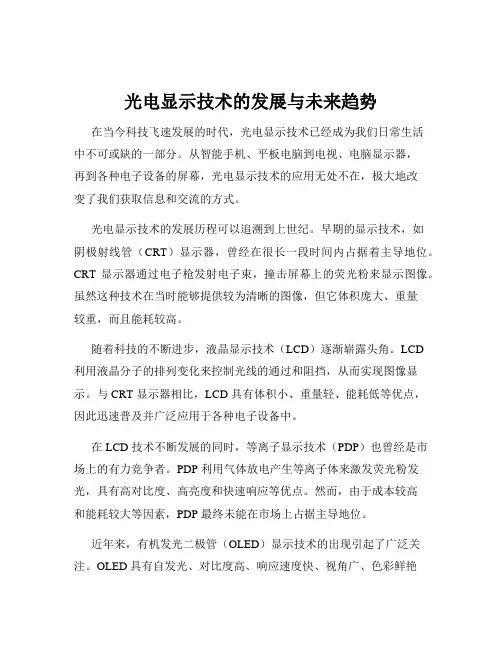

光电显示技术的发展与未来趋势
光电显示技术的发展与未来趋势在当今科技飞速发展的时代，光电显示技术已经成为我们日常生活中不可或缺的一部分。
从智能手机、平板电脑到电视、电脑显示器，再到各种电子设备的屏幕，光电显示技术的应用无处不在，极大地改变了我们获取信息和交流的方式。
光电显示技术的发展历程可以追溯到上世纪。
早期的显示技术，如阴极射线管（CRT）显示器，曾经在很长一段时间内占据着主导地位。
CRT 显示器通过电子枪发射电子束，撞击屏幕上的荧光粉来显示图像。
虽然这种技术在当时能够提供较为清晰的图像，但它体积庞大、重量较重，而且能耗较高。
随着科技的不断进步，液晶显示技术（LCD）逐渐崭露头角。
LCD 利用液晶分子的排列变化来控制光线的通过和阻挡，从而实现图像显示。
与 CRT 显示器相比，LCD 具有体积小、重量轻、能耗低等优点，因此迅速普及并广泛应用于各种电子设备中。
在 LCD 技术不断发展的同时，等离子显示技术（PDP）也曾经是市场上的有力竞争者。
PDP 利用气体放电产生等离子体来激发荧光粉发光，具有高对比度、高亮度和快速响应等优点。
然而，由于成本较高和能耗较大等因素，PDP 最终未能在市场上占据主导地位。
近年来，有机发光二极管（OLED）显示技术的出现引起了广泛关注。
OLED 具有自发光、对比度高、响应速度快、视角广、色彩鲜艳等诸多优点。
与 LCD 不同，OLED 不需要背光源，每个像素都可以独立发光，因此能够实现更薄、更轻的显示设备。
此外，OLED 还可以实现柔性显示，为可穿戴设备和折叠屏手机等创新产品的发展提供了可能。
除了 OLED 技术，量子点显示技术（QLED）也在不断发展。
QLED 利用量子点材料的特性来提高显示效果，具有出色的色彩表现和高亮度等优点。
在光电显示技术的发展过程中，分辨率的提升也是一个重要的方向。
从早期的标清、高清，到现在的 2K、4K 甚至 8K 分辨率，图像的清晰度越来越高，为用户带来了更加逼真的视觉体验。
光电显示技术
光电显示技术1. 简介光电显示技术是一种将电子信息转化为光信息，并将其显示在屏幕上的技术。
它是现代科技领域中一个非常重要的技术方向，广泛应用于计算机、电视、手机等各种电子设备中。
随着科技的不断进步，光电显示技术也在不断发展。
不同的光电显示技术有着各自独特的特点和应用场景。
本文将介绍几种常见的光电显示技术，并对其原理、优缺点以及应用领域进行分析。
2. 液晶显示技术（LCD）液晶显示技术（Liquid Crystal Display，LCD）是目前应用最广泛的光电显示技术之一。
它利用液晶分子的光学特性，通过改变液晶分子的排列状态来控制光的透过与阻挡，从而实现图像的显示。
液晶显示技术具有以下优点：•能耗低：液晶显示器只需要消耗较小的能量来显示图像，可以大大节省电力。
•可视角度大：液晶显示器可以实现较大的可视角度，图像在不同角度下都能保持清晰。
•显示效果好：液晶显示器可以实现高分辨率、高对比度的图像显示。
然而，液晶显示技术也存在一些不足之处：•响应速度较慢：液晶分子的排列状态改变需要一定的时间，导致液晶显示器的响应速度较慢。
•视角限制：虽然可视角度较大，但是在观看角度大于某个特定角度时，图像的亮度会下降。
•无法完全实现真实的黑色：液晶显示器在显示黑色时会有一定的透光现象，无法实现完全的黑色显示。
3. 有机发光二极管技术（OLED）有机发光二极管技术（Organic Light Emitting Diode，OLED）是一种基于有机材料的光电显示技术。
OLED可以通过正向电流激发有机材料发光，并将其显示在屏幕上。
OLED显示技术具有以下优点：•色彩鲜艳：由于有机材料的发光特性，OLED显示器能够实现更鲜艳、更逼真的色彩显示。
•发光面板薄：OLED显示器可以制作得非常薄，适用于需要轻薄设计的产品。
•视角较大：OLED显示器在各个角度下都能够保持亮度和色彩的一致性。
然而，OLED显示技术也存在一些挑战：•易损性：有机材料相对较脆弱，容易受到机械损伤。
光电显示技术研究和发展趋势
光电显示技术研究和发展趋势光电显示技术是将电子技术、光学技术以及材料科学相互结合的产物，它在现代工业生产和日常生活中得到广泛应用。
随着科技的不断发展，光电显示技术也不断升级和改进，未来有着光明的发展前景。
本文将从多个方面探讨光电显示技术的研究和发展趋势。
一、LED光电显示技术的发展趋势LED是常见的一种光电显示技术，它具有高亮度、低功耗、长寿命等优势。
随着技术的进步，LED的亮度和光效不断提高。
未来，人们将更多地应用高亮度、高效率的LED光电显示产品。
同时，人们还将通过合理控制LED的亮度、颜色等参数，开发出更多样化、智能化的光电显示产品。
二、液晶光电显示技术的发展趋势液晶是目前光电显示技术中最为成熟、应用最为广泛的技术之一。
未来，液晶技术还将不断升级，发展出更高分辨率、更高对比度、更快刷新频率的液晶显示产品。
此外，液晶技术还将与VR、AR等新兴技术相结合，开发出更具有沉浸感、真实感的光电显示产品。
三、OLED光电显示技术的发展趋势OLED是目前最热门的一种光电显示技术，它具有低功耗、高分辨率、色彩鲜艳等优势。
未来，OLED将逐渐替代传统的液晶技术，成为主流的光电显示技术。
同时，人们还将开发出更具有可折叠性、可卷曲性、透明性等新型OLED光电显示产品。
四、激光光电显示技术的发展趋势激光光电显示技术是一种新型的光电显示技术，它具有高亮度、高对比度、高分辨率等优点。
未来，随着激光技术的进一步发展，激光光电显示技术将有望应用于HUD、AR、VR等领域，成为一种重要的光电显示技术。
五、量子点光电显示技术的发展趋势量子点光电显示技术是一种新型的光电显示技术，它具有色彩鲜艳、颜色饱和度高、色域广等优势。
未来，量子点技术将逐渐取代传统的液晶技术，成为主流的光电显示技术。
同时，人们还将通过量子点技术，探索出更多样化、更高级别的光电显示产品。
六、智能化光电显示技术的发展趋势随着人工智能技术的不断发展，智能化光电显示技术已成为一种重要的发展方向。
光电显示技术课件
制造技术
较复杂
简单
价格
较高
低
专利权
SONY及SEIKO EPSON拥有专利权
无专利权问题
三、LCD投影机
使用三片LCOS屏制作的背投电视,具有较高的亮度
三、LCD投影机
液晶投影机光源技术要求：
（1）尽可能接近电光源、亮度高、光的利用率高； （2）灯的效率及其亮灯附属电路的综合效率要高； （3）要有合适的R、G、B显示发光光谱； （4）亮度、光源色在寿命过程中变化下； （5）寿命长； （6）亮灯装置及外围电路要小型化。
电子纸、电子书
投影显示
小结内容
一、投影机的分类 二、CRT投影机 三、LCD投影机 四、数字光路处理器投影机
一、投影机的分类
大屏幕显示方式及所适用的显示器件
一、投影机的分类
投影显示： 由平面图像信息控制光源，利用光学系统和投影空间把图像放大并
显示在投影屏幕上的方法或装置。 投影机的分类：正投影式、背投影式。
三、LCD投影机
各种投影灯的比较
四、数字光路处理器投影机
数字光路处理器投影机：Digital Light processing，DLP。 成像器件：DMD（Digital Micromirror Device）
DLP投影机的优点：
（1）采用数字技术，使图 象灰度等级达256~1024级， 图象噪声消失，画面质量稳 定。
电子纸技术的发展史
电子墨水和电子纸的概念最先由施乐的PARC( palo alto研究中心)于 1975年率先提出，施乐和松下电子于同年分别申请了电泳显示的专利。
1987年日本的NIPPON MEKTRON KK提出微胶囊电泳显示的专利。 美国E- Ink公司于1997年成立，实现了电子纸的批量生产和商品化。 2007年，Amazon网络书店推出的Kindle电子书，由于丰富的电子书内 容和完善的服务平台，同时电子纸像真正的纸一样的显示特性及超低功耗省 电，从而引发电子纸电子书阅读器市场的快速成长。
光电显示技术的研究与应用
光电显示技术的研究与应用第一章：光电显示技术的概述光电显示技术（Electrophoretic Display，简称EPD）是一种能够通过电磁操纵颜色变化的平面显示技术。
光电显示技术最主要的特点在于其可以利用周围环境的光线进行反射，从而实现室内外均能看清屏幕的目的。
在目前的显示技术中，光电显示技术逐渐成为主流技术之一。
其主要应用场景包括各种传统阅读电子设备、智能手机、手表等。
第二章：光电显示技术的工作原理EPD最主要的结构是由一层电极、墨水和下面的基板三部分组成。
基板主要是提供支撑结构，同时是显示图像的那一面。
电极层位于基板的上方，它是由导电笔刷涂上的一层金属或者类似于印刷电路板这样的导电材料组成。
墨水部分是最关键的部分，它可以被一种叫做“电泳”（Electrophoresis）的技术控制。
这种技术可以让墨水颗粒总是呈现出一种稳定的位置。
每个颗粒内部都有着一种阴离子和阳离子。
他们会被增加或者减少的电荷控制，而且最终会在电场的作用下呈现出一定的位置。
这个格子的亮度取决于颗粒整体的位置和周围环境的亮度，因此这就能够让EPD显示器在室内和室外均有很好的阅读体验。
第三章：光电显示对比传统的显示技术相比于传统的显示技术（像是液晶显示器或者是晶体管显像管），光电显示技术有其明显的优势：1. 显示质量更好：在太阳光直射的情况下，光电显示的图像更加清晰易读。
2. 显示芯片更加简单：光电显示器没有LC显像管或其他传统显示器所需要的驱动和控制芯片。
这些芯片会占用整个单位体积。
所以说在APD中，显示芯片的体积会减小。
3. 低功耗：用电能比其他显示技术低得多，因为不需要电子产生滚动的像素，所以静止的图像像素无需重新生成，消耗电量很少。
4. 可读性优越：电子墨水显示器的墨水突出显示在墨水和空气之间，而不是在LCD背景灯和背光器之间。
LCD现在已经很好了，但你必须借助背景灯才能看到它。
电子墨水显示器可以在普通的室内或室外照明下读取，不会发生任何眩光或反光，而LCD和其它几乎所有种类的显示器都是很有反光的。
光电显示技术概述
4. 了解相关知识，防止上当受骗！
2. 各类光电显示技术简介
按显示原理分类如下： 阴极射线管（Cathode Ray Tubes）
等离子体显示板（Plasma Display Panel）
电致发光显示（Electro-Luminescent Display）
场致发射显示（Field Emission Display ）
2. 液晶显示器LCD技术更新，应用广泛
有源矩阵LCD（AM-LCD）和无源矩阵LCD（PM-LCD） 优点 应用范围 技术现状
亮度：200cd/m2 对比度：>100:1 彩色：>24bit模拟 帧频：>30Hz 分辨力：>130bpi 视角：水平60o(垂直45o) 大小：1.3～56cm
高性能、全彩 AMLCD 色、高分辨力、 个人视频用品 响应快、薄
1. CRT技术成熟，市场渐缩 CRT优点：
价格低，性价比高
易于调节分辨力
尺寸大小：1.3～114cm
寻址简单 寿命长 发光效率高：10lm/W，响应速度快 良好的彩色和灰度能力，可视性好
2. 各类光电显示技术简介
1. CRT技术成熟，市场渐缩 CRT缺点：
体积大、重量大
光散射，图像闪烁抖动
尺寸限制：<114cm
0. 课程信息
课程代码：L12106 教材：《光电显示技术》李文峰
《平板显示技术》应根裕
《平板电视技术》李雄杰
《数字电视显示技术》童林夙
《信息显示技术》余理富 网站：中华显示网 / 中国液晶网 / 中华液晶网 /
1. 光电显示技术的研究意义
近年来，显示技术发展迅速，被广泛用于各个方面： 娱乐、工业、军事、交通、教育、航空航天、卫星遥 感和医疗等。
