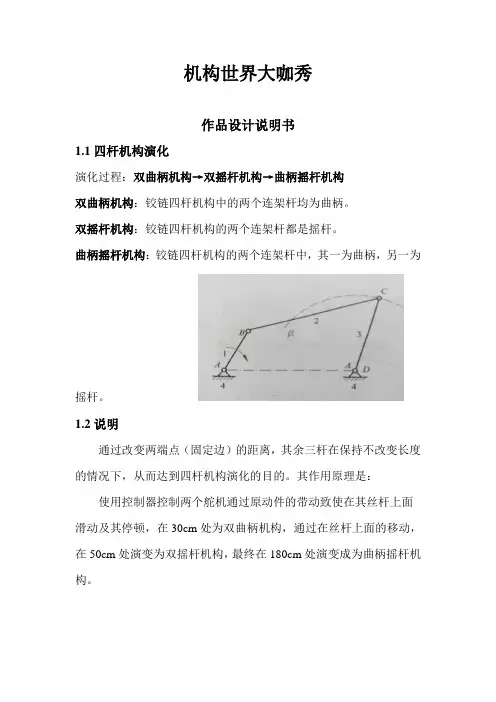

1.1四杆机构演化
演化过程：双曲柄机构→双摇杆机构→曲柄摇杆机构
双曲柄机构：铰链四杆机构中的两个连架杆均为曲柄。
双摇杆机构：铰链四杆机构的两个连架杆都是摇杆。
曲柄摇杆机构：铰链四杆机构的两个连架杆中，其一为曲柄，另一为
摇杆。
1.2说明
通过改变两端点（固定边）的距离，其余三杆在保持不改变长度的情况下，从而达到四杆机构演化的目的。
其作用原理是：使用控制器控制两个舵机通过原动件的带动致使在其丝杆上面滑动及其停顿，在30cm处为双曲柄机构，通过在丝杆上面的移动，在50cm处演变为双摇杆机构，最终在180cm处演变成为曲柄摇杆机构。
《铰链四杆机构的类型及判定》一课的教学设计

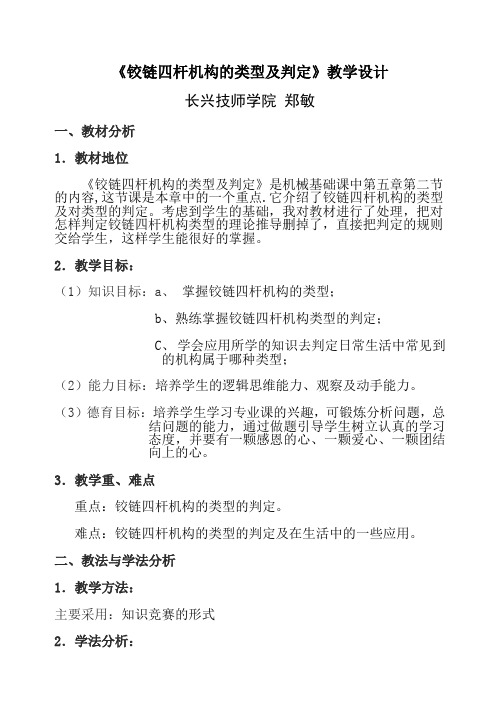

《铰链四杆机构的类型及判定》教学设计长兴技师学院郑敏一、教材分析1．教材地位《铰链四杆机构的类型及判定》是机械基础课中第五章第二节的内容,这节课是本章中的一个重点.它介绍了铰链四杆机构的类型及对类型的判定。
考虑到学生的基础，我对教材进行了处理，把对怎样判定铰链四杆机构类型的理论推导删掉了，直接把判定的规则交给学生，这样学生能很好的掌握。
2．教学目标：（1）知识目标：a、掌握铰链四杆机构的类型；b、熟练掌握铰链四杆机构类型的判定；C、学会应用所学的知识去判定日常生活中常见到的机构属于哪种类型；（2）能力目标：培养学生的逻辑思维能力、观察及动手能力。
（3）德育目标：培养学生学习专业课的兴趣，可锻炼分析问题，总结问题的能力，通过做题引导学生树立认真的学习态度，并要有一颗感恩的心、一颗爱心、一颗团结向上的心。
3．教学重、难点重点：铰链四杆机构的类型的判定。
难点：铰链四杆机构的类型的判定及在生活中的一些应用。
二、教法与学法分析1．教学方法：主要采用：知识竞赛的形式2．学法分析：主要采用：抢答与动手实践相结合的方式三、教学过程设计1、教学环节：教学过程以知识竞赛的形式进行的，分为四个环节：分别为回忆、充电、练笔头、一锤定音。
（1）这个过程是复习上一节课的内容,有三个必答题和一个抢答题.（2）充电：这个过程是新内容的学习。
在学习新内容之前是以一组图片（家用缝纫机、筛分机、起重机）的形式导入的，之后是新内容的学习，在学习过程中我采用引导的方式，启发学生思维，要学生采用自己的方式去学习。
（3）练笔头：这个环节是对本课的一个巩固和提高的过程。
是采用抢答及动手实践相结合的方式来进行的。
这样可以提高学生的学习兴趣。
（4）一锤定音：这个环节是对本堂课的小结及作业的过程。
在小结过程中我是采用抢答与同老师一起来总结相结合的方式来进行的。
并在此环节中进行“知识之星”的奖评。
情感渗透：通过总结把板书绘制成了“一心”的形状。
借此对学生进行德育渗透，要学生有一颗感恩的心、一颗爱心、一颗团结向上的心。
铰链四杆机构的演化
➢由于杆３仅在环形槽的一部分中运动，因此可 将环形槽的多余部分除去，如图3.33（c）所示。
➢图3.33（a）、（b）、（c）所示的机构中，尽 管转动副D的形状发生了变化，但其相对运动性质 却完全相同。
➢如果再将环形槽的半径增加到无穷大，转动副的 中心D移到无穷远处，则环形槽变成了直槽而转动 副变成了移动副如图3.33(d)所示，机构演化成偏置 曲柄滑块机构。图中e为曲柄中心A至直槽中心线 的垂直距离，称为偏心距。
图3.36 曲柄滑块机构
➢图3.36所示的曲柄滑块机构广泛应用于各种机 械中，如活塞式内燃机、冲床等。
图3.37 导杆机构
➢图3.36以构件１为机架时，可得到导杆机构， 如图3.37（a）所示，当杆２的长度大于机架长度 时，构件２和构件４均能做整周转动，称为转动 导杆机构。
➢图3.37（b）所示的小型刨床是它的应用实例。 当杆２的长度小于机架长度时，导杆４只能作来 回摆动，称摆动导杆机构。
图3.39 移动导杆机构
➢如以两个移动副代替铰链四杆机构中的两个转动副， 便可得到三种不同形式四杆机构。
➢图3.40（a）所示的曲柄移动导杆机构（正弦机构）
➢图3.41（a）所示的双转块机构和图3.42（a）所示 的双滑块机构。
➢图3.40（b）所示的缝纫机刺布机构
➢图3.41（b）所示的十字沟槽联轴节
➢在图3.35（a）所示的曲柄摇杆机构中，杆１为 曲柄，α和β可达360°，而θ和δ均小于360°，若以 杆４或杆２为机架，可得到曲柄摇杆机构，如图 3.35（a）、（c）所示；
➢若以杆１为机架，可得到双曲柄机构，如图 3.35（b）所示；
➢若以杆３为机架，可得到双摇杆机构，如图 3.35（d）所示。
➢当e≠０时称为偏心曲柄滑块机构。
铰链四杆机构基本性质完美教案 (公开课)(推荐文档)
《机械基础》铰链四杆机构的基本性质教案学院：专业：班级：姓名：学号：电话：年月第二节《铰链四杆机构的基本性质》教案一、复习有关内容（6分钟）：1.铰链四杆机构有三种基本形式，即曲柄摇杆机构、双曲柄机构和双摇杆机构。
2.曲柄：与机架用转动副相连并能绕着该转动副作连续整周旋转运动的构件。
2.摇杆：与机架用转动副相连并能绕着该转动副作往复摆动的构件。
3.曲柄摇杆机构：一连架杆为曲柄、另一连架杆为摇杆的铰链四杆机构，其中曲柄作连续整周旋转运动，摇杆在一定范围内作往复摆动。
4.双曲柄机构：两连架杆都为曲柄的铰链四杆机构，其中两曲柄都作连续整周旋转运动。
5.双摇杆机构：两连架杆都为摇杆的铰链四杆机构，其中两摇杆都在一定范围内作往复摆动。
二、导入新课（4分钟）：通过曲柄摇杆机构的动画模拟其两共线位置，设疑提问，引导学生思考曲柄的存在必须满足一定的条件（设置悬念）。
三、讲授新课（33分钟）：（一）曲柄存在的条件：1.已知：AB=a，BC=b，CD=c，AD=d,如图5-17所示，进行详细分析。
2.第一次共线时：AC1D构成一个三角形，有两边之和大于第三边。
即：b－a+c＞d a+d＜b+c；b－a+d＞c a+c＜b+d.3.第二次共线时：AC2D构成一个三角形，有两边之和大于第三边。
即：a+b＜c+d.4、考虑到两次共线正好四杆都重合成一直线，有：（1）a+d≤b+c；（2）a+c ≤b+d ； （3）a+b ≤c+d.5.分析思考以上三式得出结论： （1） a 是最短杆；（2） b 、c 、d 中有一杆为最长杆；（3） 三式中必然有一式是：最短杆与最长杆的长度之和小于或等于其余两杆长度之和。
6.得出推论，即曲柄存在的条件是： ①连架杆与机架中必有一个是最短杆。
②最短杆与最长杆的长度之和不大于其余两杆的长度之和。
7. 根据曲柄存在的条件，可以推论出铰链四件机构的三种基本类型的判别方法： 若满足最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，则： 最短杆为连架杆→ 构成曲柄摇杆机构 最短杆为机架→ 构成双曲柄机构 最短杆为连杆→ 构成双摇杆机构（二）急回特性1. 定义：曲柄摇杆机构中，曲柄作等速转动，而摇杆摆动时空回行程的平均速度大于工作行程的平均速度（即V2＞V1），这种性质称为机构的急回特性。
铰链四杆机构演化介绍课件
02
空间四杆机构：由四个构件通过 铰链连接组成的空间机构
04
双曲柄机构：由两个曲柄和一个 摇杆组成的四杆机构
06
平行四边形机构：由四个构件组 成的平行四边形四杆机构
铰链四杆机构的应用
机械臂：用于工业自动化和机器人技术 汽车转向系统：用于汽车转向机构的设计 飞机起落架：用于飞机起落架的设计和制造 工程机械：用于工程机械设备的设计和制造 医疗器械：用于医疗器械的设计和制造 玩具设计：用于玩具的设计和制造
04
材料革新：新 材料的出现和 应用，使得铰 链四杆机构更 加轻便、耐用
演化结果
铰链四杆机构从简 单的连杆机构演化 而来
演化过程中，增加 了铰链、滑块等部 件
演化后的铰链四杆 机构具有更高的运 动精度和稳定性
演化后的铰链四杆 机构在工程领域得 到了广泛应用
1
2
3
4
铰链四杆机构的设计 方法
设计原则
铰链四杆机构演化 介绍课件
演讲人
目录
01. 铰链四杆机构的基本概念 02. 铰链四杆机构的演化过程 03. 铰链四杆机构的设计方法 04. 铰链四杆机构的优化与改进
铰链四杆机构的基本 概念
铰链四杆机构的定义
铰链四杆机构是由四个构件通过转动副和移动副 连接而成的机构。
转动副是指两个构件通过转动轴连接，可以相对 转动的连接方式。
能和效率
02
材料优化：选择合适的
材料，提高机ቤተ መጻሕፍቲ ባይዱ的强度
和耐磨性
03
运动优化：通过调整机
构的运动参数，提高机
构的运动速度和精度
04
控制优化：采用先进的
控制技术，提高机构的
控制精度和响应速度
铰链四杆机构的演化
观察图中的铰链四杆机构，若取AD为机架，
如果AB=40mm,BC=60mm，CD=50mm;
机架长度可以改变，则AD的取值范围和机
构类型？
解： 1.若AD为最短杆，则X+60≤40+50
60
C
∴ 0<X≤30mm
B
机构为双曲柄机构
2.若AD为最长杆，则X+40≤60+50
50
∴50mm≤X≤70mm
c）摇块机构（2固定）-----1回转，导杆相对滑块移动，滑块摇动， 如自卸汽车 d）定块机构（3滑块固定）----1往复摆动，导杆往复移动，如抽水机
三、选择不同构件作为机架
1.导杆机构
导杆是机构中与另一运动构件组成移动副的构件。 连架杆中至少有一个构件为导杆的平面四杆机构称为导杆机构。 导杆机构可以看成是通过改变曲柄滑块机构中的固定件的位置演化 而来的。当曲柄滑块机构选取不同构件为机架时，会得到不同的导 杆类型。
一、改变四杆机构的相对长度
曲柄摇杆→曲柄滑块的演变
一、改变四杆机构的相对长度
1.曲柄滑块机构
（1）由曲柄摇杆机构，将CD→无穷大，C点轨迹变成直线； （2）演化方法：将转动副→移动副；
摇杆变成沿 导轨往复移 动的滑块
（3）类型：
①对心曲柄滑块机构
②偏置曲柄滑块机构
图示的滑块中心移动轨迹通过曲柄 转动中心，称为对心曲柄滑块机构。 滑块行程是曲柄长度的两倍即H=2r； 机构无3、定块机构
定块机构（3滑块固定）----1往复 摆动，导杆往复移动
定块机构应用——抽水机
1、铰链四杆机构的演化方法有哪些？
主要演化方法： （1）将转动副变成移动副 （2）变换机架
2、铰链四杆机构的演化种类有哪些？
平面四杆机构教案
机械基础电子教案【课题编号】6-----2【课题名称】平面四杆机构（铰链四杆机构）【教学目标与要求】一、知识目标了解铰链四杆机构的组成、分类及其演化。
二、能力目标培养学生仔细观察能力，提高学生分析问题和解决问题的能力。
培养学生的推理能力，观察能力，空间思维能力和实践能力，并通过讲练结合，培养学生灵活运用的能力。
三、素质目标培养学生认真的学习态度和严谨的工作态度。
在宽松自由和谐的教学环境，让学生灵活主动学习，培养学生勇于探索、协作意识。
四、教学要求观察模型、多媒体课件或传动现场图片，了解铰链四杆机构的组成、分类、特点及其判别。
【教学重点】铰链四杆机构的组成、分类、特点及其应用。
【难点分析】铰链四杆机构的判别方法。
【分析学生】1、利用模型对铰链机构的组成、类型、运动特点进行学习不会有困难，因为有感性认识作为学习的平台。
2、通过多媒体课件引导学生理论联系实际，了解铰链四杆机构的应用，从而增强专业学习的兴趣。
【教学设计思路】教学方法：讲练法、演示法、归纳法、问答法、课题讨论法、启发法、直观法、兴趣法。
【教学资源】1．卫燕萍主编．机械基础助学光盘．北京：中国铁道出版社，2010【教学安排】2学时（90分钟）教学步骤：讲授与演示交叉进行、讲授与练习相结合，让学生在操作机构运动的过程中，发现问题、提出问题、师生共同讨论并解决问题，达到巩固知识的目的。
【教学过程】一、复习旧课（15 分钟）1．讲评作业批改情况；2．提问：二、导入新课（5分钟）观察教学模型的动作过程及其运动特点？三、新课教学（ 60 分钟）1、铰链四杆机构的组成（5分钟）教师利用模型讲授铰链四杆机构的组成。
2、铰链四杆机构的类型、运动特点及其应用（30分钟）教师利用教学模型、多媒体课件或现场图片介绍铰链四杆机构的类型，并让学生观察其运动特点，并深入到生活、生产中的典型应用中去。
3、铰链四杆机构的判别（20分钟）通过课堂练习，教师巡回辅导，让学生回答老师的提问，学生互相补充，教师小结。
《铰链四杆机构的特点及判别方法》教学设计
一、教学目标 知识目标：掌握铰链四杆机构的组成及条件。
掌握曲柄摇杆机构的形成条件和运动特征。 掌握双曲柄机构的形成条件和应用实例。 掌握双摇杆机构的形成条件和应用实例。 能力目标：培养学生观察、分析及综合归纳能力。 培养学生主动探究、协作学习的能力。 情感目标：通过实物演示，让学生从感性认识升华为理性认识。 学生通过自己的分析和积累可以获得发散性思维，激发 其创造的灵感。 二、教学重点、难点 四杆机构三种基本形式组成条件 三、教法 本节课以行为引导教学法为主要教法，通过“演示———观察 ———设疑———实施操作———分析讨论———归纳总结”的程序， 自然过渡到知识的应用和练习，实现对每个知识点的认识、理解和记 忆。 四、学法 （1）采用多媒体教学直观教学，从特定机构入手，逐步上升到抽 象理论，从而冲破时空的限制，弥补学生直接经验的不足，提高学生学 习的有效性。 （2）设计教学模型，让学生动手。在直观的学习中让学生明白各 个判定方法。 五、教学设备 多媒体教学设备，教师用模型器材，学生用器材（木筷、图钉、尺 子）
铰链四杆机构的特点及判别方法
双摇杆机构 双曲柄机构 曲柄摇杆机构 与最短杆相对的杆固定 与最短杆相邻的杆固定 最短杆固定 最长杆+最短杆>其他两个杆 最长杆+最短杆<=其他两个杆 测量四杆的长度比较大小
转动
摆动 转动
转动 摆动
摆动
，，
六、教学过程 （一）习旧引新 1、上课伊始，教师复习提问：运动副的分类及其特点是什么？ 2、板书课题后，指导学生观察视频——雷达的运转情况，并探讨下 列问题：这个机构由哪些构件组成？各构件运动时有什么特点？机构中 各构成杆长度有没有一定的关系？
3、教师引导学生讨论分析后，小结并导入新课：从录像动画显 示，机构中各杆长度应当有一定的关系，而这个关系就是我们本节课学 习的重点。本节课我们学习铰链四杆机构的相关知识。
《机械设计基础》课程讲解课件第二章第一节铰链四杆机构及其演化
2.导杆机构
取曲柄滑块机构中的不同构件作为机架，可以得到以下 四种不同的机构。
曲柄滑块机构
转动导杆机构
定块机构
摇块导杆机构
应用
小型刨床机构
曲柄摆动导杆机构 (a)曲柄摆动导杆机构; (b)电气开关
卡车车厢自动翻转卸料机构
手动抽水机
3.偏心轮机构 扩大转动副
（a）等效曲柄滑块机构 （b）曲柄滑块机构 （c）等效曲柄摇杆机构 （d) 曲柄摇杆机构
摇杆为主动件时， 则可以将摇杆的摆动转换为 曲柄的整周回转运动。
应用举例：
①牛头刨床工作台横向进给机构 ②缝纫机的踏板机构
图 7-3 缝纫机踏板机构
牛头刨床进给机构
缝纫机踏板机构
(a)局部结构图 ; (b)曲柄摇杆机构运动简图 1—主动齿轮; 2—从动齿轮; 3—连杆; 4—摇杆（棘爪）;
5—棘轮; 6—丝杠 ; 7—机架
一、平面四杆机构的基本型式—铰链四杆机构
1．曲柄摇杆机构 2．双曲柄机构
3．双摇杆机构
运动副全是转动副
二、平面四杆机构的演化型式
1．曲柄滑块机构 2．导杆机构 3．偏心轮机构
一、平面四杆机构的基本型式
1.曲柄摇杆机构
☆ 两连架杆中一个为曲柄，另
一个为摇杆。
曲柄为主动件时， 可以实现由曲柄的整周回转 运动到摇杆往复摆动的运动 转换。
特点：容易加工； 工作时润滑条件和受力情况好； 可用于较重载荷的传动中。
应用举例：蒸汽机换气阀传动机构、冲压机传动机构等。
机械设计基础
第二章 平面连杆机构
第一节 铰链四杆机构及其演化 第二节 平面四杆机构的基本特性
概念
定义: 全由低副（转动副、移动副）构 成的平面机构称为平面连杆机构
