【CN110007671A】一种机器人集群协同定位系统和方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910185193.5(22)申请日 2019.03.12(71)申请人 南方科技大学地址 518055 广东省深圳市南山区西丽学苑大道1088号(72)发明人 黄骏 史玉回 张耿 (74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 唐致明 洪铭福(51)Int.Cl.G05D 1/02(2006.01)
(54)发明名称一种机器人集群协同定位系统和方法(57)摘要本发明公开了一种机器人集群协同定位系统，利用芬斯勒几何进行协同定位，机器人集群由多个机器人组成，每个机器人的组成结构包括：视觉采集器、三栖滚动牵引转轮和芬斯勒自动运算模块，其中视觉采集器，用于采集协同定位的视觉定位图像，芬斯勒自动运算模块将采集的视觉定位图像转换成对应的芬斯勒距离偏差，最后三栖滚动牵引转轮根据转换的芬斯勒距离偏差调整机器人在整个机器人集群中的相对位置，实现协同定位，避免因为单一机器人的操作失误导致检测任务失败的结果，提供的一种即时、简单、高效的机器人集群协同定位系统可以应用于多种作业场景，提高灾害的管理水平，有效减少事故的发生，
促进产业健康发展。
权利要求书2页 说明书7页 附图3页CN 110007671 A2019.07.12
CN 110007671
A1.一种机器人集群协同定位系统，其特征在于，所述机器人集群由多个机器人组成，所述机器人的组成结构包括：视觉采集器，用于采集协同定位的视觉定位图像；芬斯勒自动运算模块，用于将所述视觉定位图像转换成对应的芬斯勒距离偏差；三栖滚动牵引转轮，用于根据所述芬斯勒距离偏差调整机器人的相对位置。2.根据权利要求1所述的一种机器人集群协同定位系统，其特征在于，所述视觉采集器包括以下至少一种波长的摄像机：红外波段摄像机、红光波段摄像机、绿光波段摄像机、蓝光波段摄像机和紫外光波段摄像机。3.根据权利要求1所述的一种机器人集群协同定位系统，其特征在于，所述三栖滚动牵引转轮包括直流无刷电机组、摆线滚翼桨、护栏地滚轮和调速齿轮箱；所述直流无刷电机用于分别带动所述摆线滚翼桨、所述护栏地滚轮和所述调速齿轮箱运动，以根据所述芬斯勒距离偏差调整机器人的相对位置，其中，所述摆线滚翼浆用于当所述机器人处于空中运动状态或水面运动状态时，为机器人提供空气或水面的驱动力；所述护栏地滚轮用于当所述机器人处于地面运动状态时，提供滚动的摩擦力；所述调速齿轮箱用于根据所述机器人不同的运动状态，调节所述机器人的运转速度和运动方向。4.根据权利要求2所述的一种机器人集群协同定位系统，其特征在于，所述芬斯勒自动运算模块包括输入综合器和几何计算器；所述输入综合器用于根据所述视觉定位图像获取视觉距离；所述几何计算器用于根据芬斯勒转换方式将所述视觉距离转换为芬斯勒距离。5.根据权利要求4所述的一种机器人集群协同定位系统，其特征在于，所述输入综合器包括距离采集模块和距离去噪模块，所述距离采集模块用于根据距离获取方法将所述摄像机采集的视觉定位图像转换为粗略视觉距离，所述距离去噪模块对所述视觉距离进行平均加权和滤波，得到精确视觉距离。6.根据权利要求4所述的一种机器人集群协同定位系统，其特征在于，所述芬斯勒转换方式具体为：AE＝(xy)/2
df＝AE-AF+S其中，x表示当前机器人与相邻机器人在东西方向上的欧几里得距离，称为左右偏距，y表示当前机器人与相邻机器人在南北方向上的欧几里得距离，称为前后偏距，AE表示第一芬斯勒参数，AF表示第二芬斯勒距离参数，df表示芬斯勒距离偏差，S是最小安全距离。7.根据权利要求6所述的一种机器人集群协同定位系统，其特征在于，所述根据所述芬斯勒距离偏差调整机器人的相对位置具体包括以下调整方式：远离、靠近和保持不变；当df＞S时，机器人靠近与其距离最接近的机器人；当df 机器人的位置保持不变。权 利 要 求 书1/2页 2CN 110007671 A
【CN109760070A】机器人电梯按键定位控制方法及系统【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910197090.0(22)申请日 2019.03.15(71)申请人 深圳市锐曼智能装备有限公司地址 518000 广东省深圳市宝安区福永街道大洋路中粮（福安）机器人智造产业园孵化器第15栋401号(72)发明人 高子庆 (51)Int.Cl.B25J 11/00(2006.01)B25J 9/16(2006.01)
(54)发明名称机器人电梯按键定位控制方法及系统(57)摘要本发明提供了一种机器人电梯按键定位控制方法及系统，该方法包括：根据电梯按键控制指令进行路径规划，以控制机器人行驶至目标电梯内，获取目标按键图像，并输送至神经网路模型进行识别分析，以得到按键图像坐标数据；获取相邻电梯按键之间的按键间距，并对按键图像坐标数据进行空间坐标计算，以得到三维坐标数据；获取按键定位标识，并与三维坐标数据进行匹配，以得到目标按键空间坐标；根据目标按键空间坐标控制机器人执行按键操作。本发明通过目标按键图像的获取、针对目标按键图像的识别分析、针对按键图像坐标数据的空间坐标计算的设计，提高了对电梯按键的空间坐标点的计算，提高了后续控制机器人对电梯按键定位控制操
作的精准度。
权利要求书2页 说明书10页 附图4页CN 109760070 A2019.05.17
CN 109760070
A1.一种机器人电梯按键定位控制方法，其特征在于，包括：接收电梯按键控制指令，并根据所述电梯按键控制指令进行路径规划，以得到导航路径；根据所述导航路径控制机器人行驶至目标电梯内，获取所述目标电梯内的目标按键图像；将所述目标按键图像输送至神经网路模型进行识别分析，以得到按键图像坐标数据，所述按键图像坐标数据中存储有多个不同电梯按键在所述目标按键图像中的坐标点信息；获取所述目标按键图像中相邻所述电梯按键之间的按键间距，并根据所述按键间距对所述按键图像坐标数据进行空间坐标计算，以得到三维坐标数据；获取所述电梯按键控制指令中存储的按键定位标识，并将所述按键定位标识与所述三维坐标数据进行匹配，以得到目标按键空间坐标；根据所述目标按键空间坐标控制所述机器人执行按键操作。2.如权利要求1所述的机器人电梯按键定位控制方法，其特征在于，所述神经网路模型中第一层为常规卷积层外，其余均为深部卷积层，所述将所述目标按键图像输送至神经网路模型进行坐标分析的步骤之前，所述方法还包括：对所述神经网路模型中的卷积进行压缩处理；采集电梯按键图片数据，并以所述电梯按键图片数据为训练样本对所述神经网路模型进行训练迭代；对经所述训练迭代后的所述神经网路模型进行参数保存。3.如权利要求2所述的机器人电梯按键定位控制方法，其特征在于，所述对所述神经网路模型中的卷积进行压缩处理的步骤包括：将卷积的步长修改为卷积核的边长，以使深度卷积层与池化层合并为一层。4.如权利要求1所述的机器人电梯按键定位控制方法，其特征在于，所述根据所述目标按键空间坐标控制所述机器人执行按键操作的步骤包括：获取所述目标按键空间坐标中存储的坐标参数，所述坐标参数包括x轴坐标、y轴坐标和z轴坐标；根据所述坐标参数控制所述机器人的食指移动至对应空间位置，并控制所述机器人针对食指完成按压动作。5.如权利要求1所述的机器人电梯按键定位控制方法，其特征在于，所述根据所述按键间距对所述按键图像坐标数据进行空间坐标计算采用的计算公式为：
【CN110000812A】一种用于机器人的物体碰撞检测方法及其系统【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910217013.7(22)申请日 2019.03.21(71)申请人 深圳点猫科技有限公司地址 518000 广东省深圳市南山区粤海街道中心路3331号中建钢构大厦25-26层(72)发明人 李天驰 孙悦 胡珂 (74)专利代理机构 深圳市徽正知识产权代理有限公司 44405代理人 卢杏艳(51)Int.Cl.B25J 19/00(2006.01)
(54)发明名称一种用于机器人的物体碰撞检测方法及其系统(57)摘要本发明公开一种用于机器人的物体碰撞检测方法及其系统，方法包括步骤：预先在物体内部建立网格点，根据所述网格点为物体定义包围盒，并根据预设的像素间隔对包围盒逐行扫描，再根据扫描得到的像素坐标集建立物体的碰撞模型；根据包围盒的碰撞判断方法判断物体之间是否相交，如是，则通过四叉树算法对所述碰撞模型分层，得到分层结果；根据预设的扫描区间判断分层结果是否还存在像素点，如是，则判定物体之间发生内部碰撞。本发明解决了现有技术无法检测一个物体是否在另一个物体内部问题，并且本发明提供的方法具有简单、有效、准确率
高的特点。
权利要求书2页 说明书5页 附图1页CN 110000812 A2019.07.12
CN 110000812
A1.一种用于机器人的物体碰撞检测方法，其特征在于，包括步骤：预先在物体内部建立网格点，根据所述网格点为物体定义包围盒，并根据预设的像素间隔对包围盒逐行扫描，再根据扫描得到的像素坐标集建立物体的碰撞模型；根据包围盒的碰撞判断方法判断物体之间是否相交，如是，则通过四叉树算法对所述碰撞模型分层，得到分层结果；根据预设的扫描区间判断分层结果是否还存在像素点，如是，则判定物体之间发生内部碰撞。2.根据权利要求1所述用于机器人的物体碰撞检测方法，其特征在于，所述预先在物体内部建立网格点，根据所述网格点为物体定义包围盒，并根据预设的像素间隔对包围盒逐行扫描，再根据扫描得到的像素坐标集建立物体的碰撞模型的步骤具体包括：在物体内部建立网格点，根据所述网格点为物体定义包围盒；定义像素间隔，并根据所述像素间隔对包围盒进行逐行扫描，得到像素坐标集；根据所述像素坐标集建立物体的碰撞模型。3.根据权利要求1所述用于机器人的物体碰撞检测方法，其特征在于，所述根据包围盒的碰撞判断方法判断物体之间是否相交，如是，则通过四叉树算法对所述碰撞模型分层，得到分层结果的步骤具体包括：根据包围盒的碰撞判断方法判断物体之间是否相交；如是，则通过四叉树算法对所述碰撞模型不断分层，直至满足预设的分层信息，得到分层结果；如否，则判定物体之间未发生碰撞。4.根据权利要求1或3所述用于机器人的物体碰撞检测方法，其特征在于，所述包围盒的碰撞判断方法为轴对齐包围盒的碰撞判断方法。5.根据权利要求1所述用于机器人的物体碰撞检测方法，其特征在于，所述根据预设的扫描区间判断分层结果是否还存在像素点，如是，则判定物体之间发生内部碰撞的步骤具体包括：根据预设的扫描区间判断分层结果是否还存在像素点；如是，则判定物体之间发生内部碰撞；如否，则判定物体之间未发生碰撞。6.一种用于机器人的物体碰撞检测系统，其特征在于，包括：建立与扫描模块，用于在物体内部建立网格点，根据所述网格点为物体定义包围盒，并根据预设的像素间隔对包围盒逐行扫描，再根据扫描得到的像素坐标集建立物体的碰撞模型；第一判断模块，用于根据包围盒的碰撞判断方法判断物体之间是否相交，如是，则通过四叉树算法对所述碰撞模型分层，得到分层结果；第二判断模块，用于根据预设的扫描区间判断分层结果是否还存在像素点，如是，则判定物体之间发生内部碰撞。7.根据权利要求6所述系统，其特征在于，所述建立和扫描模块的具体执行步骤如下：在物体内部建立网格点，根据所述网格点为物体定义包围盒；定义像素间隔，并根据所述像素间隔对包围盒进行逐行扫描，
AGV移动机器人的五种定位技术介绍
AGV移动机器人的五种定位技术介绍
AGV（Automated Guided Vehicle）移动机器人是一种自动导引车辆，能够在工业和物流领域进行物品运输和搬运任务。为了准确定位AGV移动机器人的位置，可以采用多种定位技术。下面将介绍五种常见的AGV定位技术。
1.激光定位技术：激光定位技术是一种通过激光扫描仪实现的定位方法。它通过扫描周围环境并计算与物体的距离和角度来确定机器人的位置。这种定位技术具有高精度和高可靠性的特点，适用于需要精确定位的场景，如仓库等。
2.视觉定位技术：视觉定位技术是一种使用摄像头和图像处理算法来确定机器人位置的方法。它通过识别和匹配环境中的特征点或标志物来进行定位。视觉定位技术具有较高的灵活性和适应性，可以适应不同环境和场景的变化。
3.超声波定位技术：超声波定位技术是一种使用超声波传感器来测量距离和方向的方法。机器人通过发送超声波信号，并根据接收到的反射信号计算与物体的距离和方向，进而确定自身位置。这种定位技术需要在环境中设置超声波信号源，适用于开放空间和室内场景。
4.地磁定位技术：地磁定位技术是一种通过检测地球磁场强度和方向来进行定位的方法。机器人搭载磁力计和罗盘传感器，通过测量环境中的地磁场来确定自身位置。地磁定位技术具有较高的稳定性和精度，适用于室内和地下场景。
5.惯性导航定位技术：惯性导航定位技术是一种使用加速度计和陀螺仪等惯性传感器来确定机器人位置的方法。它通过测量机器人的加速度和角速度来计算和集成运动路径，并推算出位置。惯性导航定位技术具有较高的实时性和灵活性，适用于复杂环境和短距离运动。
这些AGV定位技术各有优劣，可以根据不同的应用场景和需求选择合适的技术。在实际应用中，也可以将多种定位技术进行组合和协同，以提高定位的精度和鲁棒性。随着技术的不断进步，AGV定位技术将会越来越成熟和普及。
工业自动化中的多机器人协同控制技术研究
工业自动化中的多机器人协同控制技术研究
随着工业生产的不断发展，工业自动化技术也得到了广泛应用。在工业生产中，为了提高生产效率和降低成本，多机器人协同控制技术日益受到关注和研究。本文将从协同控制的概念、关键技术和应用案例等方面进行探讨，以期深入了解工业自动化中的多机器人协同控制技术研究的现状和发展趋势。
一、多机器人协同控制的概念和意义
多机器人协同控制是指多台机器人在执行任务时相互协作、协同完成任务的一种控制方式。与传统的单一机器人控制相比，多机器人协同控制具有以下几个优势。
首先，多机器人协同控制可以提高生产效率。在传统的单一机器人控制中，机器人通常是独立工作的，任务完成时间较长。而通过多机器人协同控制，可以将同一任务分配给多台机器人同时执行，从而提高生产效率。
其次，多机器人协同控制可以提高工作灵活性。在工业生产中，生产任务的种类和要求多种多样。通过多机器人协同控制，可以根据不同的任务需求灵活地组合机器人的工作方式和任务分配策略，提高工作的灵活性和适应性。
最后，多机器人协同控制可以提高工作质量和安全性。通过机器人之间的协作和共同工作，可以减少人为操作的不确定性和错误，提高工作的准确性和稳定性。同时，多机器人协同控制还可以减少人工操作的风险，提高工作的安全性。
二、多机器人协同控制的关键技术
多机器人协同控制涉及到许多关键技术，其中包括机器人路径规划、任务分配和协作控制等。 机器人路径规划是多机器人协同控制中的一个重要环节。通过机器人路径规划，可以确定机器人在执行任务过程中的移动路径和轨迹，以保证机器人的运动安全性和高效性。常用的路径规划算法包括A*算法、D*算法等。
任务分配是多机器人协同控制中的另一个关键技术。通过任务分配，可以将任务合理地分配给各个机器人进行执行，以达到最优的资源利用和任务完成效果。常用的任务分配算法包括Hungarian算法、蚁群算法等。
协作控制是多机器人协同控制中的核心技术之一。通过协作控制，可以实现机器人之间的信息交流、协同运动和数据共享等功能，以实现整体任务的协同完成。常用的协作控制方法包括分布式控制和集中式控制等。

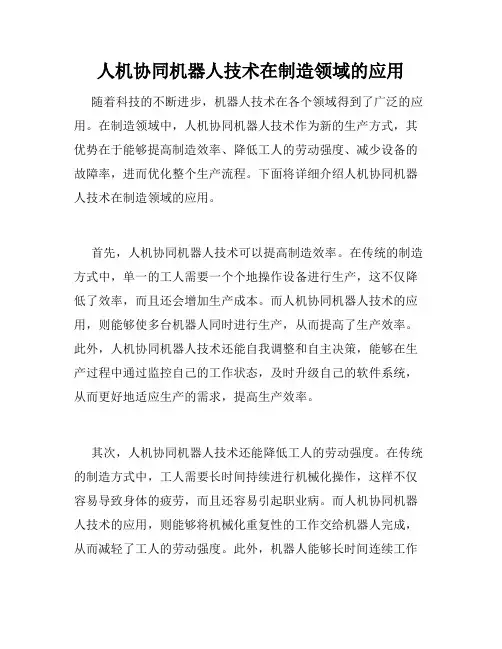

人机协同机器人技术在制造领域的应用
人机协同机器人技术在制造领域的应用
随着科技的不断进步，机器人技术在各个领域得到了广泛的应用。在制造领域中，人机协同机器人技术作为新的生产方式，其优势在于能够提高制造效率、降低工人的劳动强度、减少设备的故障率，进而优化整个生产流程。下面将详细介绍人机协同机器人技术在制造领域的应用。
首先，人机协同机器人技术可以提高制造效率。在传统的制造方式中，单一的工人需要一个个地操作设备进行生产，这不仅降低了效率，而且还会增加生产成本。而人机协同机器人技术的应用，则能够使多台机器人同时进行生产，从而提高了生产效率。此外，人机协同机器人技术还能自我调整和自主决策，能够在生产过程中通过监控自己的工作状态，及时升级自己的软件系统，从而更好地适应生产的需求，提高生产效率。
其次，人机协同机器人技术还能降低工人的劳动强度。在传统的制造方式中，工人需要长时间持续进行机械化操作，这样不仅容易导致身体的疲劳，而且还容易引起职业病。而人机协同机器人技术的应用，则能够将机械化重复性的工作交给机器人完成，从而减轻了工人的劳动强度。此外，机器人能够长时间连续工作而不感到疲劳，具有较高的运行稳定性和可靠性，大大降低了设备的维修成本。
最后，人机协同机器人技术还可以减少设备的故障率。制造领域中的设备故障是一项常见的问题，会导致生产停滞、产品质量下降等问题。而人机协同机器人技术的应用，则能够通过智能化的监测系统及时发现潜在故障，并在故障发生前进行预警，及时进行设备的维护和保养。此外，机器人能够对生产环节中的数据进行收集与处理，及时给出针对性的建议，能够避免生产过程中的问题引起的设备损坏。
综上所述，人机协同机器人技术在制造领域的应用非常广泛。它不仅能够提高制造效率、降低工人的劳动强度，还能减少设备的故障率。在未来的制造领域中，将会更多地看到人机协同机器人技术的应用，从而实现智能化、高效化、人性化的生产方式。

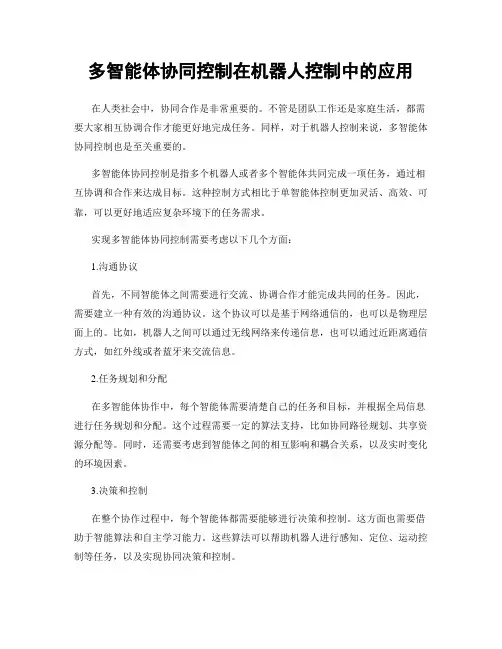

多智能体协同控制在机器人控制中的应用
多智能体协同控制在机器人控制中的应用
在人类社会中，协同合作是非常重要的。不管是团队工作还是家庭生活，都需要大家相互协调合作才能更好地完成任务。同样，对于机器人控制来说，多智能体协同控制也是至关重要的。
多智能体协同控制是指多个机器人或者多个智能体共同完成一项任务，通过相互协调和合作来达成目标。这种控制方式相比于单智能体控制更加灵活、高效、可靠，可以更好地适应复杂环境下的任务需求。
实现多智能体协同控制需要考虑以下几个方面：
1.沟通协议
首先，不同智能体之间需要进行交流、协调合作才能完成共同的任务。因此，需要建立一种有效的沟通协议。这个协议可以是基于网络通信的，也可以是物理层面上的。比如，机器人之间可以通过无线网络来传递信息，也可以通过近距离通信方式，如红外线或者蓝牙来交流信息。
2.任务规划和分配
在多智能体协作中，每个智能体需要清楚自己的任务和目标，并根据全局信息进行任务规划和分配。这个过程需要一定的算法支持，比如协同路径规划、共享资源分配等。同时，还需要考虑到智能体之间的相互影响和耦合关系，以及实时变化的环境因素。
3.决策和控制
在整个协作过程中，每个智能体都需要能够进行决策和控制。这方面也需要借助于智能算法和自主学习能力。这些算法可以帮助机器人进行感知、定位、运动控制等任务，以及实现协同决策和控制。 4.安全保障和故障处理
在多智能体协作中，面临的风险更高并且更加复杂。因此，需要进行充分的安全保障和故障处理。比如，可以实现冗余设计，以防止某个智能体的故障影响整个系统的运作。同时，还需要建立故障诊断和恢复机制，及时处理异常情况。
多智能体协同控制的应用非常广泛。比如，在制造业领域中，可以利用多个机器人协同完成生产线上的各个环节，提高生产效率和质量。在军事领域中，可以利用多个无人机协同完成侦察、攻击等任务。而在家庭服务领域中，也可以利用多个机器人协同完成日常家务和照顾老人等难度较高的任务。
多机器人协同定位的意义和作用
多机器人协同定位的意义和作用
首先，让我们明确什么是多机器人协同定位。多机器人协同定位是指，多台无人机、机器人或传感器设备通过互相通信和数据共享，共同定位一个区域中的目标物体或地点。
多机器人协同定位具有很大的意义和作用。
首先，它可以提高定位的准确性和精度。单个机器人可能会受到天气、地形、干扰等因素的影响，导致定位不准确。而多个机器人协同定位可以通过数据融合等方式，提高定位的精度和准确性。
其次，多机器人协同定位可以增加任务的完成效率。对于某些任务，需要覆盖大面积的区域或者在短时间内进行大量的数据采集，单个机器人的工作效率显然不能满足需求。而多个机器人协同定位，可以在同一时间、同一区域内进行多任务协作，提高任务完成效率。
第三，多机器人协同定位可以减少对单个机器人的依赖性。由于单个机器人可能会出现故障或其他问题，使得任务中断或延误。而多机器人协同定位可以让其他设备代替出现问题的机器人，不影响任务的正常进行。
最后，多机器人协同定位有望应用于更广泛的领域。目前，多机器人协同定位已经在智能制造、智慧城市、物流配送等领域得到广泛应用。未来，它有望应用于更多的领域，如救援、环境监测等。
总之，多机器人协同定位具有很大的意义和作用，未来也将会在更多领域得到广泛应用。
基于多智能体系统的协同机器人任务分配与路径规划
基于多智能体系统的协同机器人任务分配与路径规划
随着人工智能和机器人技术的快速发展，多智能体系统在协同机器人任务分配与路径规划领域正发挥着越来越重要的作用。多智能体系统通过合理分配任务和规划路径，可以有效提高机器人队伍的合作效率和工作质量。本文将探讨基于多智能体系统的协同机器人任务分配和路径规划的原理与应用。
首先，我们需要了解多智能体系统。多智能体系统是由多个自治决策单元（智能体）组成的系统，每个智能体都具有自主感知、决策和执行的能力。在协同机器人任务分配与路径规划中，多智能体系统可以利用各个智能体的优势和合作能力，实现任务的高效分配和路径的智能规划。
协同机器人任务分配是指将待完成的任务分配给多个机器人，并确定每个机器人完成任务的优先级和时间。在多智能体系统中，任务分配的关键是制定合理的分配策略和算法。一种常见的方法是基于契约网络的任务分配。在契约网络中，每个机器人可以与其他机器人进行协商，并根据任务的要求和自身的能力进行任务选择。同时，通过契约网络可以建立机器人之间的信任机制，提高任务分配的效率和可靠性。除了契约网络，还可以利用集中式或分布式的任务分配算法，根据任务的特点和机器人的状态，将任务分配给合适的机器人。
路径规划是指确定机器人在任务执行过程中的运动路径，以实现任务的快速高效完成。在多智能体系统中，路径规划需要考虑多个机器人之间的协同与冲突避免。一种常见的路径规划方法是基于图搜索的算法，如A*算法和D*算法。这些算法可以根据机器人的位置和目标，计算出最短路径或最优路径，并考虑到其他机器人的位置和运动方向，避免发生碰撞或阻塞。此外，还可以利用人工势场法、群体智能算法和强化学习等方法进行路径规划，以提高机器人的协同能力和路径选择策略。
在实际应用中，基于多智能体系统的协同机器人任务分配与路径规划已经取得了广泛的应用和研究成果。例如，在物流领域，多个机器人可以协同分配货物的拣选和搬运任务，并通过智能路径规划避免拥堵和碰撞，提高物流效率和准确性。在灾害应急中，多个无人机可以协同搜索和救援任务，通过智能路径规划避免互相干扰，并尽快找到受困者或发现隐患。此外，在工业生产和农业领域，多智能体系统也可以实现任务的自主分配和路径规划，提高生产效率和资源利用率。
九点标定法在机器人中的应用
九点标定法在机器人中的应用
九点标定法（Nine-point Calibration）是一种常用于机器人技术中的校准方法。通过使用九个知道已知位置的点来校准机器人的坐标系，从而保证机器人在执行任务时的精确度和准确性。本文将介绍九点标定法在机器人中的应用，以及它带来的益处。
一、九点标定法的原理
九点标定法基于机器人的坐标系和现实世界的坐标系之间的转换关系。为了实现准确的转换，我们需要确定机器人的坐标系的原点以及与现实世界的坐标系之间的旋转和平移关系。九点标定法通过选取九个已知位置的点，并记录它们在机器人和现实世界坐标系中的坐标，来计算出这些关系。
二、九点标定法的步骤
1. 选择九个已知位置的点：在机器人工作区域内，选择九个已知位置的点，这些点可以是特定的标记或者物体的边缘等。
2. 测量点在机器人坐标系中的坐标：使用传感器或测量工具，测量出这九个点在机器人坐标系中的坐标，并记录下来。
3. 测量点在现实世界坐标系中的坐标：使用测量工具，测量出这九个点在现实世界坐标系中的坐标，并记录下来。
4. 计算变换矩阵：通过对这九个点的坐标进行计算，可以得到一个变换矩阵，用于描述机器人坐标系和现实世界坐标系之间的转换关系。 5. 校准机器人：将计算得到的变换矩阵应用到机器人中，校准机器人的坐标系。
三、九点标定法在机器人中的应用
九点标定法在机器人技术中有广泛的应用。以下是几个应用的例子：
1. 机器人定位：九点标定法可以帮助机器人准确地定位自己在现实世界中的位置，从而能更精确地执行各项任务。例如，在自动导航场景中，机器人可以借助九点标定法来确定自己的位置，避免碰撞或迷路。
2. 机器人操作：九点标定法可以提高机器人在执行操作任务时的准确性。例如，在工业生产中，机器人需要从容器中抓取特定位置的物体，借助九点标定法，机器人可以准确计算出抓取的位置，避免误抓或未抓取到。
3. 机器人协作：在多个机器人协作的场景中，九点标定法可以保证机器人之间位置的准确对齐，从而实现更高效的合作。例如，在无人仓储中，多个机器人需要协同作业，通过九点标定法，可以准确计算他们之间的位置关系，避免碰撞或操作冲突。
机器人控制的理论与方法
机器人控制的理论与方法
机器人作为人类创造的智能化设备，应用领域越来越广泛，涉及生产制造、服务行业、医疗卫生等多个领域。而机器人能够实现准确、高效、稳定的工作，离不开对机器人控制理论和方法的深入研究。本文将从机器人控制的定义、分类、控制系统结构、控制方法以及未来发展等方面进行分析和探讨。
一、机器人控制的定义及分类
机器人控制是指通过相关系统和软件，对机器人进行运动控制、感知控制、决策控制、智能控制等一系列交互控制地技术硬件。根据在机器人上实现的控制形式和目标，机器人控制可分为以下几类：
1. 控制方式的分类
采用数字控制，电气控制，空气压缩或水力控制等方式进行机器人的控制。
2. 时间控制 根据时间控制机器人进行特殊的运动。例如：在周期时间内重复同样的运动。
3. 运动控制
通过对机器人动作方式的控制，调整机器人的姿态、速度、力量等参数，从而使机器人完成具体的任务。
4. 感知控制
通过机器人感知和识别技术，实现机器人在环境中自主地寻找目标物体，并进行跟随、抓取等控制操作。
5. 决策控制
采用模糊控制、神经网络、人工智能等技术，对机器人进行目标选择、路径规划及行为指导等方面的控制。
二、机器人控制系统结构
机器人控制系统的结构主要分为以下几个部分：机械系统、电气系统、感知系统、控制系统和用户界面系统。
1. 机械系统
机械系统是机器人的核心部分，包括机械臂、运动控制器、传感器等硬件设备，根据不同的应用领域和任务需求，机械系统也不尽相同。
2. 电气系统
电气系统是机器人整个系统的关键部分，它包括开关、输电线、电机控制器、电源设备等，为机器人提供运行动力和控制信号。
3. 感知系统
感知系统是机器人控制中的重要组成部分，采用传感器、计算机视觉、语音识别、定位技术等对环境信息进行感知，以实现机器人的智能化和自主化。
4. 控制系统
控制系统是机器人整个控制系统的核心，通过硬件和软件完成机器人的运动控制、感知控制等操作，提高机器人的灵活度和精度。
