802.11b协议的直接序列扩频的DSP实现(精)

802.11b协议的直接序列扩频的DSP实现

摘要:阐述802.11b协议的直接序列扩频的特点及其在不同传输速率下的扩频原理。针对在DSP上如何实现扩频功能、如何针对DSP的架构优化程序,减少硬件开销,提出改进的方法。

关键词:802.11b; 直接序列扩频:DSP

1 引言

近年来,计算机无线网络的逐渐成熟和飞速发展使之迅速地渗透和普及到社会的各个领域.并在许多方面改变了人们原有的生活方式和生活观念。IEEE早在1999年就推出802.11b标准,目前主流的无线网卡均能够支持802.11b标准。

IEEE802.11b协议[11(Higher—Speed Physical Layer Extension in the

2.4 GHz Band)是对802.11协议的修改和补充,其物理层部分在原来的1Mb/s和2Mb/s传输速率之外,增加了5.5Mb/s和11Mb/s的高速率DSSS的方案。研究表明,DSSS系统比FHSS系统具有更好的误码性能和传输距离.但因QPSK不具有恒包络特性,需要用线性功率放大器。故适用于高性能系统。

2 802.1lb协议中的直接序列扩频

80211b的DSSS系统在1Mb/s和2Mb/s时采用长度为11的Barker码扩频,1Mb/s采用DBPSK调制,2Mb/s采用DQPSK调制。5.5Mb/s和11Mb/s则采用了CCK调制,CCK调制即C0mplelTIentary Code Keying(补码键控)调制。

对于一对由二个元素组成的等长度序列,如果它们对于任何给定的分割,一个序列中相同的元素对和另外一个序列中不同的元素对的数量相等,那么这二个序列就是补码序列。补码序列有很强的位置对称性,自相关性强,互相关性很弱,非常适于作为扩频通信中的伪随机序列码。如果补码序列的元素具有相位参数的复数,那么构成的补码序列就是多相补码序列。IEEE802.11b中的CCK调制采用的就是多相补码序列,其定义的码组就是一个包含4种相位0、π/2、π、-π/2的复数码组。也就是说它的元素是{1,-1,j,-j}其中之一。

IEEE802.11b所采用的CCK码字最早是由Richard van Nee[2]定义的。以一个互补对作为核(kernel),其他互补序列都是由这个核推演出来的。长度为N的二个不同的互补码之间的最小距离为N/2(N=8)个符号。如果N/2个符号最小相位旋转是2π/M,其中M是可能的相位的数量。那么最小欧式距离为

CCK码字在多径信道下的距离也是比较大的,这说明它是一种适合用于多径信道的分组码[3]。 下面列出的公式是802.11b协议所规定的CCK调制中所使用的补码序列的产生公式:

根据这个公式得到的一个长度为8的序列就是用来调制载波进行扩频的补码序列。

图1是对这4种调制方式的总结和比较[4]。

3 基于DSP的扩频功能的实现及优化

3.1测试环境的搭建

笔者采用上海正诺电子的专用指令集DSP来实现基带的处理,其运算速度可以达到160MI/s,能进行矢量的乘累加。调试开发的环境便是基于这种DSP的实验板,采用DSP+单片机的结构。单片机是Atmel公司的。megal28型机,用来管理系统级事务,包括DSP代码加载、参数传递、上位PC的RS232通信、键盘和显示界面的管理。DSP专司基带信号的处理。此外,通过泰克公司的TLA721型逻辑分析仪(加载了TLA7PG2码型发生器模块)来直接向DSP提供信号和接收处理完的信号。

3.2具体过程的实现

按照802.11b协议中对Long PLCP PPDU格式帧结构的定义,preamble中包含128bit的同步码,preamble和header都以1Mb/s的速率发送。Payload数据的发送速率由signal决定。

通过逻辑分析仪向DSP发送MPDU数据包,经过I)SP处理后变成PPDU发送.发送的PPDU由逻辑分析仪接收并传给DSP。最后,DSP能够正确完成接收功能,将一开始发送的数据准确地还原出来。

发送和接收的具体程序流程如图2所示。

3.3Barker序列针对该DSP的改进

如果直接按照协议来做,对于lMb/s,2Mb/s速率时的扩频,是直接乘以一组11个chip的barker序列,即+1,一1,+1,+1,一1,+1,+l,+1,一1,一l,一1,那么,就应该把.barkei·序列直接存放在DSP的Flash中,然后将要发送的数据经过DBPSK或者DOPSK编码之后再和barker序列相乘,来完成信号的扩频。

在实现802.11b协议功能的时候,笔者针对这种DSP在程序上作了改进。因为它是一块fractional类型的定点DSP,小数点在符号位的后面,所以在存储barker序列的时候,将+1改为+0.5即0x00004000(高16位代表虚部,低16位代表实部,下同),将-1改为-0.5,即Ox0000C000进行存储。这样,仍然保留了barker-序列的扩频特性,又不用不断地进行移位定标和截尾操作以防止溢出。

图2

3.4 CCK调制表的压缩

对于5.5Mb/s和11Mb/s采用的CCK调制,不是直接通过和barker序列相乘来实现扩频,而是在CCK调制的过程中完成扩频。5.5Mb/s时,1个symbol发送4个bit,前2位bit(d0,d1)是DQPSK调制,后2位bit(d2,d3)是CCK调制,那么2位bit对应的CCK调制结果就有4组码字:11Mb/s时,1个symbol发送8个bit,前2位bit(d0,d1)是DCQPSK调制,后6位bit(d2,d3,d4,d5,d6,d7)是CCK调制,那么6位bit对应的CCK调制结果就有64种码字。每一组码字有8个chip,而每个chip占用一个单元的:Flash空间.那么5.5Mb/s和11Mb/s时CCK调制表就将占用(64+4)×8=544个单元的:Flash空间,对于紧张的DSP片内Flash来说无疑显得很大。

本设计采用了一种比较巧妙的办法来解决空间问题:最后CCK调制表中的每组chip无非都是由+1,-1,+j,-j组成的,对应Flash中的存储形式为Ox00004000,Ox0000C000,Ox40000000.OxC0000000。先将这4组数依次存在Flash中,寻址方式采用相对寻址,那么地址偏移量只需要2个bit:00,01,10,1l。以1lMbps的CCK调制为例,{d2,d3,d4,d5,d6,d7}对应64个数,比如要发送{0,l,1,0,1,0},对应的CCK调制结果为{j,1,-j,1,-j,-l,-j,1},共8个数据,每个数据需要2个bit来进行相对寻址。这一组共需要16个bit,只需要Flash的一个单元的实部就可以存下。{0,1,1,0,1,0}即为十进制的22,那么,可以先设定一个地址基准,然后把对应的16个bit存放在偏移量为22的那个Flash单元中,在调制时,只需把需要发送的数作为相对寻址的偏移量.找到对应的Flash单元里的16个bit,然后再解压缩出对应的那组CCK码字,就可以完成CCK的调制了。这样,就用64个Flash单元而不是512个Flash单元完成了CCK调制表的存储。

采用了这些简化、优化措施及编程技巧,占用了更少的Flash空间,实现了更高的精度和稳定性。当然,本设计仅仅完成了802.11b最基本的发送和接收功能,可以再加入信道均衡和信道编码等功能,通信质量就可进一步提高。

合集下载

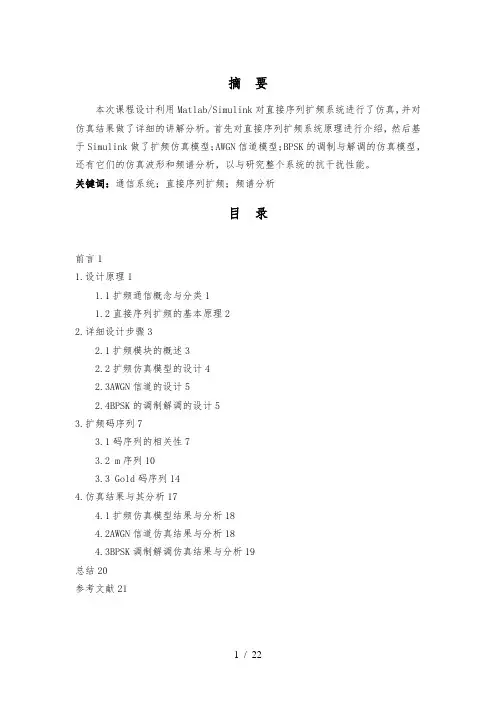

直接序列扩频通信的设计与仿真设计

直接序列扩频通信的设计与仿真设计

1 / 22 摘 要

本次课程设计利用Matlab/Simulink对直接序列扩频系统进行了仿真,并对仿真结果做了详细的讲解分析。首先对直接序列扩频系统原理进行介绍,然后基于Simulink做了扩频仿真模型;AWGN信道模型;BPSK的调制与解调的仿真模型,还有它们的仿真波形和频谱分析,以与研究整个系统的抗干扰性能。

关键词:通信系统;直接序列扩频;频谱分析

目 录

前言1

1.设计原理1

1.1扩频通信概念与分类1

1.2直接序列扩频的基本原理2

2.详细设计步骤3

2.1扩频模块的概述3

2.2扩频仿真模型的设计4

2.3AWGN信道的设计5

2.4BPSK的调制解调的设计5

3.扩频码序列7

3.1码序列的相关性7

3.2 m序列10

3.3 Gold码序列14

4.仿真结果与其分析17

4.1扩频仿真模型结果与分析18

4.2AWGN信道仿真结果与分析18

4.3BPSK调制解调仿真结果与分析19

总结20

参考文献21 1 / 22 前 言

直接序列扩频(DSSS— Direct Sequence Spread Spectrum)技术是当今人们所熟知的扩频技术之一。这种技术是将要发送的信息用伪随机码(PN码)扩展到一个很宽的频带上去,在接收端,用与发端扩展用的一样的伪随机码对接收到的扩频信号进行相关处理,恢复出发送的信息。

它是二战期间开发的,最初的用途是为军事通信提供安全保障, 是美军重要的无线通信技术。这种技术使敌人很难探测到信号。即便探测到信号,如果不知道正确的编码,也不可能将噪声信号重新汇编成原始的信号。有关扩频通信技术的观点是在1941年由好莱坞女演员Hedy Lamarr 和钢琴家George Antheil提出的。基于对鱼雷控制的安全无线通信的思路,他们申请了美国专利#2.292.387。不幸的是,当时该技术并没有引起美国军方的重视,直到十九世纪八十年代才引起关注,将它用于敌对环境中的无线通信系统。

直接序列扩频系统设计

直接序列扩频系统设计

扩频通信技术实现方法的研究和设计

——DS直接序列扩频

专业:通信工程

班级:2002级1班

姓名:佟 岩

沈阳大学毕业设计(论文) No 目 录

引言 3

1扩频通信系统 6

1.1扩展频谱通信的定义 6

1.2扩频通信的理论基础 6

1.3扩频通信的主要性能指标 8

1.4扩频通信的主要特点 10

1.5频谱扩展的实现和直接序列扩频 13

1.6扩频系统需要满足以下几个条件 17

1.7扩频通信特征 17

2直序扩频通信系统 18

2.1直序扩频通信系统框图 18

2.2直接序列扩频信号的产生原理 18

2.3直接序列扩频原理 20

2.4直接序列扩频信号的实现方法 21

3用编程来实现直序扩频通信系统 23

3.1直接序列扩频系统与PSK调制 23

直接序列扩频的基本原理

直接序列扩频的基本原理

直接序列扩频的基本原理

所谓直接序列扩频(DS),就是直接用具有高速率的扩频码序列在发送端

去扩展信号的频谱。而接收端,用相同的扩频码序列进行解扩,把展宽的扩频信

号还原成原始信息。图4-1示出了直扩通信系统的原理方框图

图4-1 直扩通信系统的组成框图

信息 信码m(t) BPSK调制

载波 PN 码

扩频解调

本地PN码 BPSK解调

本地载波

在发送端输入信息码元m(t),它是二进制数据,图中为0、1两个码元,

其码元宽度为bT。加入扩频解调器,图中为模2加法器,扩频码为一个伪随机码

(PN码),记作p(t)。伪码的波形如图 4-2 中的第(2)个波形,其码元宽

度为pT,且取bT=16pT。通常在DS系统中,伪码的速率pR远远大于信码速率mR,

即ctmtptpRmR,也就是说,伪码的宽度远远小于信码的宽度,

即pTbT,这样才能展宽频谱。模2加法器的运算规则可用下式表示

ctmtpt

(4—9)

当m(t)与p(t)符号相同时,c(t)为0;而当m(t)与p(t)不同时,

则为1。c(t)的波形如图4-2所示中的第(3)个波形。由图可见,当信码m(t)pTbT000

000 (3)ctmtpt

000000 (4)载波

000000

0 1 1 1 1 1 1 0 1 0 1 (1)信码m(t)

(2)伪码p(t)

(5)PSK已调波1st

(7)2st相位 (6)1st相位

(9)解调输出 (8)中频调相

图4-2 直扩通信系统的主要相位或波形 为0时,c(t)与p(t)相同;而当信码m(t)为1时,则c(t)为p(t)取反

既是。显然,包含信码的c(t)其码元宽度已变成了pT,即已进行了频谱扩展。

其扩展处理增益也可用下式表示

IEEE802协议

IEEE802协议

IEEE802协议

IEEE 802协议是一组用于局域网和广域网的网络协议的标准,由于协议覆盖了许多不同的网络技术,这里我们将主要讨论IEEE 802.11无线局域网协议。

IEEE 802.11协议是一种无线局域网协议,常被称为Wi-Fi。它定义了一组用于在无线环境中传输数据的协议和标准,包括物理层和数据链路层。这些协议和标准确保了无线局域网的性能、安全性和互操作性。

在物理层,IEEE 802.11协议定义了一组不同的无线传输技术,包括使用2.4 GHz和5 GHz频段的频率跳变扩频技术(FHSS)和直接序列扩频技术(DSSS),以及使用5 GHz频段的正交频分复用技术(OFDM)。这些技术使得无线局域网能够在不同的传输环境中提供高速和稳定的数据传输。

在数据链路层,IEEE 802.11协议定义了一组用于数据传输和访问控制的协议和机制。其中最重要的是无线介质访问控制(MAC)协议,它负责管理无线局域网中不同设备之间的数据传输和共享。MAC协议使用了一种称为CSMA/CA(Carrier Sense Multiple Access with Collision Avoidance)的机制,以确保在无线环境中的数据传输的可靠性和公平性。

除了物理层和数据链路层的协议,IEEE 802.11协议还定义了一组安全性和认证机制,以保护无线局域网中的数据安全。其中最常用的安全协议是WPA(Wi-Fi Protected Access)和WPA2,它们使用一种称为TKIP(Temporal Key Integrity Protocol)和AES(Advanced Encryption Standard)的加密算法来保护数据的机密性和完整性。

IEEE 802.11协议的主要优势之一是其广泛的采用率和互操作性。几乎所有的无线局域网设备都支持IEEE 802.11协议,这使得不同厂商的设备能够在同一个无线网络中互相通信。此外,IEEE 802.11协议还支持漫游功能,可以实现无缝的移动性,使得用户可以在不同的接入点之间自由切换,而不会中断网络连接。

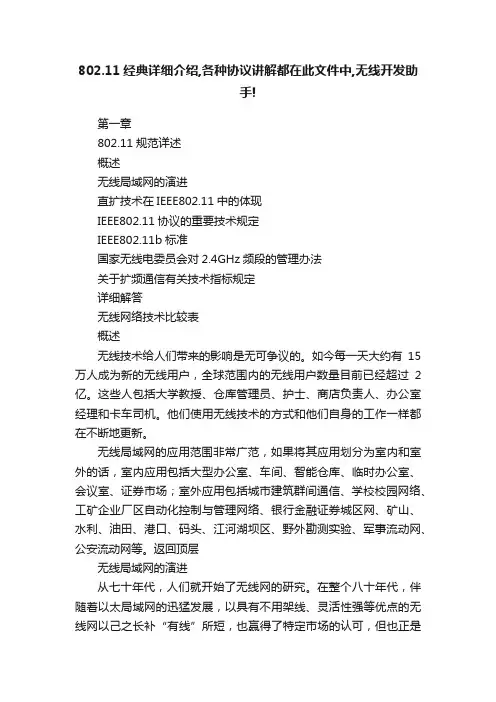

802.11经典详细介绍,各种协议讲解都在此文件中,无线开发助手!
