2019年中考物理真题集锦——专题十八：电功率综合计算(word版含答案)上课讲义

2019年中考物理真题分类汇编——电功率专题(word版,含答案)

2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。

（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。

2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。

（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。

滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。

(完整版)2019年中考物理试题专题训练——电功率计算专题(word版含答案)

2019 年中考物理专题训练——电功率计算专题1.（ 2019 巴彦淖尔， 12）以下列图是某温控装置的简化电路图，工作电路由电压为220V 的电源和阻值R＝ 88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝ 20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成； R1阻值随温度变化的关系以下表所示，当控制电路电流I ≥50mA 时，衔铁被吸合切断工作电路；当控制电路电流I ≤40mA 时，衔铁被释放接通工作电路。

（1）工作电路正常工作时， R 在 1min 内产生的热量是多少？（2）当温度为 60℃，滑动变阻器 R2＝ 50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？（4）要想要该装置所控制的最高温度降低一些，请解析说明如何改变R2的阻值。

2.（ 2019 通辽， 25）有一台热水器，内部简化电路以下列图，R1和 R2均为电热丝。

R1=88 Ω，R2=22 Ω。

（1）如何控制 S1和 S2，使热水器处于高温挡；（2）求低温挡正常工作 5min 电热丝产生的热量；（3）求中温挡正常工作时热水器的功率。

3.（ 2019 黔东南， 21）以下列图的电路，电源电压保持不变，R1＝ 30Ω，R2＝10Ω．当闭合开关S1、 S，断开 S2时，电流表的示数为。

（1）求电源电压；（2）当闭合开关 S2、 S，断开 S1时，求电流表的示数；（3）当闭合开关 S1、 S2、 S 时，通电 100s，求整个电路耗资的电能。

4.（ 2019 辽阳， 27）图甲是两档空气炸锅，图乙是其内部简化电路，R1、R2均为发热体，将开关 S 分别置于功率为 900W， R2 1、 2 两地址时，空气炸锅处于不同样的档位，阻值为Ω，求：已知两档空气炸锅的高温档（1）发热体R1的阻值是多少？（2）空气炸锅一次性可装入 200g 牛柳，若将这些牛柳从 40℃加热到 190℃，牛柳需要吸取多少热量？ [c牛柳 =3 × 103J/ (kg ·℃）］（3）不计热量损失，用高温档将200g 牛柳从 40℃加热到 190℃，需要多长时间？5.（ 2019 湘潭， 32）如图 1 所示为某实验室的自动除湿器，除湿器中的压缩机是整个系统的核心，除湿器的动力，全部由压缩机来供应。

2019年中考物理真题汇编电功率(有答案)

2019年中考物理真题汇编：电功率（含答案）一、选择题。

1.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻；图乙是它的部分参数。

当电加热器正常工作时，下列说法正确的是( )A.只闭合开关S，加热器的功率为990WB.开关S闭合，S1由断开到闭合，电路中电流变大，R2的功率变大C.加热器在保温状态下工作5min，产生3.3×104J的热量D.电阻R1与R2的阻值之比为1∶8【答案】B C2.（2019通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。

闭合开关S1、S2时加热器和照明灯同时工作。

断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少【答案】D3.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。

由电路图可知（）A．只将开关S1闭合，吹出的是热风B．M和R是串联在电路中的C．将S1和S2都闭合，吹出的是热风D．开关S2可以控制整个电路【答案】C4.（2019河北，9）如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b 是电流表或电压表。

当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。

以下说法正确的是（）A．b是电流表B．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大D．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R2 【答案】A D5.（2019泰安，14）如图所示，电路中电源电压保持不变，小灯泡标有“3V 1.5W”字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0～0.6A，电压表量程为0～3V。

2019年中考物理试题专题训练——电功率综合计算专题(word版含答案)

2019年中考物理试题专题训练――电功率综合计算专题1. (2019苏州，28)某款电热水壶的相关信息如表所示，现在该水壶内装入质量为温为20C 的水，放置在水平桌面上接通电源使其正常工作，在标准大气压下将水烧开热量损失)求：(1) 装入水后水壶对桌面的压强p；(2) 水吸收的热量Q;(3) 将水烧开所需时间t; (c=4.2 x 103J/(kg「C ),g=10N/kg)2. (2019泰州，25)如图为某型号电动机的铭牌，求:（1）1kg、初(不计（2）此电动机正常工作10min所消耗的电能和由此转化为的机械能3. （2019舟山，34）自动上水电热水壶因其方便取水越来越受到人们的喜欢。

取水时，只要闭合取水开关，水泵在电动机的带动下，就能将水抽到壶内，如图甲。

（1）电热水壶的水泵原理与图乙相似。

图乙中，当泵壳里的水被高速旋转的叶轮甩出时，转轴附近就形成了一个低压区，水在的作用下，通过进水管进入泵壳。

（2）某电热水壶的额定电压为220伏，加热功率为1100瓦，保温功率为55瓦，工作电路如图丙。

制作电热水壶时，所选用电热丝尺、R2的阻值分别为多少欧姆？4. （2019舟山，36）风是永不枯竭的能源。

自古以来风能就受到人们的青睐，帆船、风车都是对风能的利用。

现在，由于电能的广泛利用，风力发电得到世界各国的高度重视。

（1）风力发电机是根据_____ 原理制成的。

为提高捕获风能的效率，叶片设计是风力发电机研制的核心技术之一，叶片截面制成图甲的形状，当风以图乙所示的角度流经叶片时，叶片会按 _______ 方向转动（选填“顺时针”或“逆时针”）。

（2）由于远海的风能资源更丰富，海上发电必定会向远海发展。

远海发电机需安装在漂浮式基础上（如图丙），若它们的总质量达11200吨，则漂浮式基础的总体积至少需要多少米3?（海水密度取1.0X 103千克/米3）（3 ）传统的火力发电不仅会释放各种大气污染物，而且效率不高，每生产1千瓦时的电能需要消耗标准煤约0.4千克。

2019年中考物理试题分类汇编练习——电功率综合计算专题(word版含答案)(word文档良心出品)

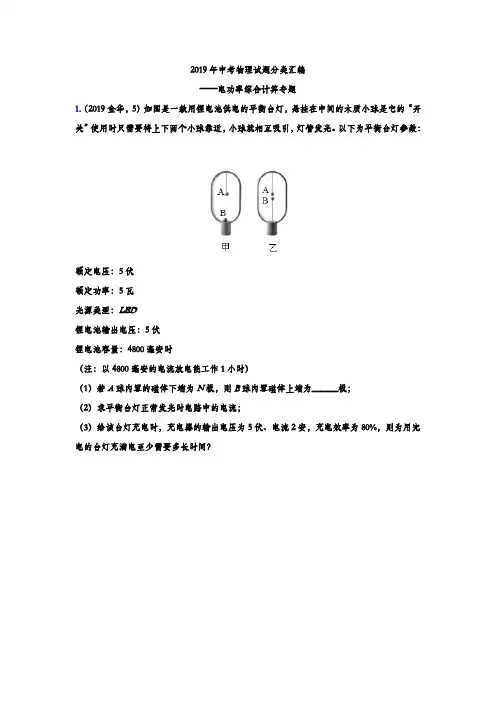

2019年中考物理试题分类汇编——电功率综合计算专题1.（2019金华，5）如图是一款用锂电池供电的平衡台灯，悬挂在中间的木质小球是它的“开关”使用时只需要将上下两个小球靠近，小球就相互吸引，灯管发光。

以下为平衡台灯参数：额定电压：5伏额定功率：5瓦光源类型：LED锂电池输出电压：5伏锂电池容量：4800毫安时（注：以4800毫安的电流放电能工作1小时）（1）若A球内置的磁体下端为N极，则B球内置磁体上端为______极；（2）求平衡台灯正常发光时电路中的电流；（3）给该台灯充电时，充电器的输出电压为5伏、电流2安，充电效率为80%，则为用完电的台灯充满电至少需要多长时间？2.(2019衢州，10)空调扇具有“送风、加湿和降温”等功能，其内部主要结构为风扇、水箱和空气过滤网等。

使用时，通常向水箱中加水，使吹出的风比无水时凉爽。

下表是某品牌空调扇部分参数。

（1）向水箱的水里再加入一些碎冰，可降低水温，使吹出的风比只有水时更凉爽。

加冰可降低水温的原因有____。

（2）人在运动大量出汗后，对着空调扇吹，很容易感冒。

此时，在脑干调节下，皮肤血管收缩，血流量减少，皮肤温度下降，散热量____，从而维持人体体温恒定。

（3）小科阅读参数表发现，该空调扇比较省电。

计算该空调扇正常工作10小时消耗的电能。

（4）计算水箱加满水时该空调扇对水平地面的压强。

（5）该空调扇底座安装了万向轮，方便移动。

但在其他设计上仍存在缺陷，为更方便用户使用，请结合表中参数提出条改进建议：____。

3.（2019吉林，16）某种荧光台灯铭牌上标有“额定功率11W，额定电流0.05A”的字样。

当台灯正常发光时，求：（1）台灯两端的电压；（2）10s内台灯消耗的电能。

解：（1）台灯两端的电压：∵P=UI, ∴U=P/I=11W/0.05A=220V;（2）10s内台灯消耗的动能：W=Pt=11w×10s=110J4.（2019包头，12）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0=20Ω）、开关、滑动变阻器R2（取值范围0~80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA 时，衔铁被释放接通工作电路。

2019年中考物理真题集锦——专题十八：电功率综合计算(包含答案)

2019年中考物理真题集锦——专题十八：电功率1.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。

2.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。

已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。

（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。

3.（2019泸州，21）小明家电热水器铭牌标识为“220V 1000W”。

由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。

问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？4.（2019宿迁，18）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：（1）当开关S1断开，S2接a时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”）。

（2）当电火锅使用中温档正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少？（3）用电火锅高温档在额定电压下烧水7分钟，电流做了多少功？若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃（c水=4.2×103J/（kg•℃））？5.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

2019年中考物理真题分类汇编——电功率综合计算专题(word版含答案)

2019年中考物理真题分类汇编――电功率综合计算专题1. (2019 东营，23)图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R i、R2.主要参数如下表。

项目參数额定电压(V)220%额定功率(W)1936附嬪定幼率(W968电动机珀率(W)44适用面駅(m2)10(1) 开关均闭合，求浴霸正常工作时的干路电流是多少?(2) 正常工作时，求R i的阻值是多少？(3) 实际电压为200V时，求R2的实际功率是多少？(4) 浴霸正常工作时，使容积为20m3的房间空气温度升高20C，求室内空气吸收的热量是多少? (p 空气取 1.2kg/m3, c空气取1.0X 103J/ (kg?C),不考虑其他因素影响)甲Z（1）该饮水机处于加热状态时，正常工作3min,在1标准大气压下能否把 0.5kg 的水从20° C 加热至沸腾？【c 水=4.2 X 103 （ kg •C ）】（2）保温功率是指 S 断开时电路消耗的总功率。

该饮水机正常保温时，R i 实际消耗的电功率是多少? 3 （2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。

冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。

大棚照明调温功能的原理电路图如图所示。

已知电源电压恒为 220V , R 1和R 2是两个电热丝（不考虑温度对电阻的影响），保温时R 1与R 2的电功率之比为1 : 3, R 2=30 Q, L 是标有“ 220V 100W ”的灯泡。

请解答下列问题：2. （2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示,热丝且阻值不变。

R i 和R 2均为电Xx 牌饮水机额定电压22QV 额足功率1000W 保温 22W 加热效率 80%(1) ______________________________ 灯泡正常工作时的电阻多大?(2) ___________________________________ 开启加热功能时开关S2处于 (选填“断开”或/闭合”)状态。

2019年中考物理真题分类汇编——电功率综合计算专题(word版含参考答案)

2019年中考物理真题分类汇编——电功率综合计算专题1.（2019东营，23）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。

（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）2.（2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示，R1和R2均为电热丝且阻值不变。

（1）该饮水机处于加热状态时，正常工作3min，在1标准大气压下能否把0.5kg 的水从20°C加热至沸腾？【c水=4.2×103（kg·℃）】（2）保温功率是指S断开时电路消耗的总功率。

该饮水机正常保温时，R1实际消耗的电功率是多少？3.（2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。

冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。

大棚照明调温功能的原理电路图如图所示。

已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L是标有“220V 100W”的灯泡。

请解答下列问题：（1）灯泡正常工作时的电阻多大______？（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。

（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出的热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×107J/m3）4.（2019兰州，34）如图所示的电路中，电源电压恒定，灯泡L上标有“6V 3W”的字样，R1为定值电阻，滑动变阻器R2上标有“10Ω0.8A”的字样，电流表A的量程为0～3A，电压表V的量程为0～3V，忽略温度对灯丝电阻的影响。

2019年中考物理真题集锦——专题十八：电功率综合计算(word版含答案)

2019年中考物理真题集锦——专题十八：电功率1.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。

2.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。

已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。

（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。

3.（2019泸州，21）小明家电热水器铭牌标识为“220V 1000W”。

由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。

问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？4.（2019宿迁，18）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：（1）当开关S1断开，S2接a时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”）。

（2）当电火锅使用中温档正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少？（3）用电火锅高温档在额定电压下烧水7分钟，电流做了多少功？若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃（c水=4.2×103J/（kg•℃））？5.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

(word完整版)2019年中考物理真题分类汇编——电功率计算专题,推荐文档

2019年中考物理真题分类汇编——电功率计算专题1.（2019宜宾，18）如图所示电路中，已知电源电压保持不变，小灯泡L的规格为“6V 3W”，滑动变阻器的最大阻值为30Ω，R0为定值电阻。

（1）小灯泡L正常发光时的电流为多少？（2）只闭合开关S1和S2，将变阻器滑片从最左端a向右滑动，当变阻器接入电路的阻值为4Ω时，小灯泡L恰好正常发光，则电源电压是多少？（3）只闭合开关S1和S3，当滑片置于a时，电压表示数为6V，电流表示数为0.2A，此时滑动变阻器消耗的电功率为1.2W，当滑片向右滑动到另外某个位置时，变阻器消耗的电功率仍然为1.2W，试求在这个位置时电流表的示数。

2.（2019枣庄，31）节能减排，绿色环保，新能源汽车成为未来汽车发展的方向。

某种型号纯电动汽车的部分参数如表：假如汽车上只有司机一人，质量为60kg，汽车以60km/h的速度匀速行驶36km，耗电9kW•h，汽车所受的阻力为汽车总重的0.05倍。

g＝10N/kg，试问：（1）电动机的工作原理是（选填“电流的磁效应”、“磁场对电流的作用”）电动汽车前进和倒退是通过改变来改变电动机的转动方向的。

（2）电动汽车对水平地面的压强是多少？（3）电动汽车牵引力所做的功是多大？（4）电动汽车电能转化为机械能的效率是多大？3.（2019枣庄，32）如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：（1）养生壶正常工作的电阻。

（2）若该养生壶的加热效率为80%，在标准大气压下，将初温是12℃的一壶水烧开，需要多长时间？（c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]（3）在物理综合实践活动中，小明和小丽同学利用所学习的物理知识，合作测量养生壶的实际功率。

电表上标着“1200r/（kW•h）”，他们把家中的其他用电器都与电源断开，仅让养生壶接入电路中烧水，2min电能表的转盘转了40r，求电养容量生壶的实际功率。
