PS(聚苯乙烯)的鉴别实验报告
实验报告
实验名称 PS（聚苯乙烯）的鉴别
实验时间 2010年7月5日
实验者 丁尧，殷李
一．实验目的
鉴别PS废弃塑料
二．实验原理
PS（聚苯乙烯）聚苯乙烯的英文名称为Polystyrene，简称PS。PS是由
单体苯乙烯聚合而得。其聚合的方法有本体法，溶液法、悬浮法和乳液法等，
也是目前广泛使用的塑料之一，其产量在世界产量中占第四位。分子结构式
为
PS是一种无定型的透明热塑性塑料。其分子中仅含。、H两种元素，平
均分子量在20万左右，密度为1.04~1.16g/cm3比PVC的密度小而大于PE
和PP。PS的主链上带有结构庞大的苯环，故柔顺性差，质硬脆，抗冲击性
能差，其制品敲打起来能发出类似金属的声音。
PS无色透明，透光率为88%〜90%，折光系数为1.59-1.60，透光性仅
次于PMMA。在受到光照和长时间存放时，往往出现混蚀和发黄现象。PS
易于着色，有良好的可塑流 动性和较小的成型收缩率，是成型工艺性最好
的塑料品种之一。因此易于制得形状复杂的塑件。
PS的力学性能与制造方法，相对分子量的大小、含杂质量和定向度有
关，相对分子量小者，机械强度要低些，一般低于硬质PVC。PS具有很小
的吸水率，在潮湿环境中其形状 和尺寸的变化都很小。热绝缘性也很好。
PS具有优良的电绝缘性能，尤其在高频条件下介电损耗仍然很小，是
优良的高频绝缘材料。PS易燃烧，且离火后仍继续燃烧，火焰呈橙黄色，
并有浓黑烟碳束，燃烧时塑料软化，起泡并发出特殊的苯乙烯单体味。
三．实验步骤与现象
1.
外观鉴别：
1、 看颜色：无色；
2、 看光亮度：透明，光泽好；
3、 手感：质体硬似玻璃，用刀很难切割。
2.燃烧特性
：
3.塑料的溶剂处理鉴别
火灭后，可拉成
长长的细丝。
取小块长样品，用镊子夹取 将其至于火中燃烧 使其离开
火焰
发现其继续燃烧，火焰为橙黄色，并冒出黑烟 易于燃烧，火焰
为橙黄色
塑料起泡，软化，
产生少量的香味
取一小块PS至于25ml的烧杯中 在烧杯中加入10ml苯试
剂，等待十分钟
可以看到样品部分溶于苯试剂中 对烧杯进行加热
又有部分PS溶于苯
试剂中
认识塑料_实验报告

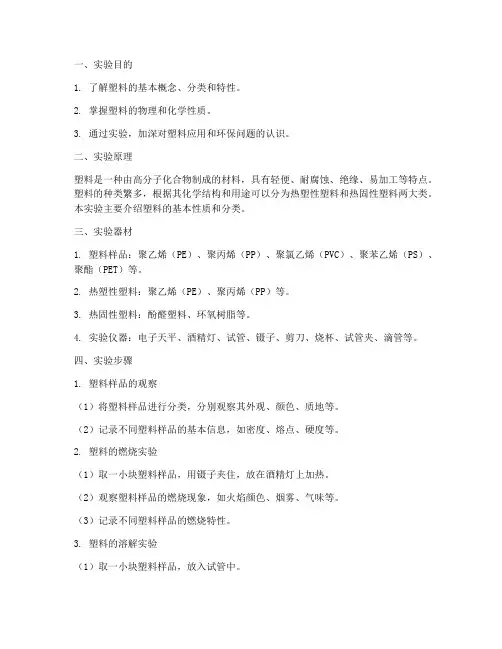

一、实验目的1. 了解塑料的基本概念、分类和特性。
2. 掌握塑料的物理和化学性质。
3. 通过实验，加深对塑料应用和环保问题的认识。
二、实验原理塑料是一种由高分子化合物制成的材料，具有轻便、耐腐蚀、绝缘、易加工等特点。
塑料的种类繁多，根据其化学结构和用途可以分为热塑性塑料和热固性塑料两大类。
本实验主要介绍塑料的基本性质和分类。
三、实验器材1. 塑料样品：聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚酯（PET）等。
2. 热塑性塑料：聚乙烯（PE）、聚丙烯（PP）等。
3. 热固性塑料：酚醛塑料、环氧树脂等。
4. 实验仪器：电子天平、酒精灯、试管、镊子、剪刀、烧杯、试管夹、滴管等。
四、实验步骤1. 塑料样品的观察（1）将塑料样品进行分类，分别观察其外观、颜色、质地等。
（2）记录不同塑料样品的基本信息，如密度、熔点、硬度等。
2. 塑料的燃烧实验（1）取一小块塑料样品，用镊子夹住，放在酒精灯上加热。
（2）观察塑料样品的燃烧现象，如火焰颜色、烟雾、气味等。
（3）记录不同塑料样品的燃烧特性。
3. 塑料的溶解实验（1）取一小块塑料样品，放入试管中。
（2）加入适量的溶剂，如氯仿、苯、丙酮等，观察塑料样品的溶解情况。
（3）记录不同塑料样品的溶解性。
4. 塑料的硬度测试（1）使用硬度计测试塑料样品的硬度。
（2）记录不同塑料样品的硬度值。
5. 塑料的熔点测试（1）取一小块塑料样品，放入试管中。
（2）将试管放入加热装置中，逐渐升温。
（3）观察塑料样品的熔化现象，记录熔点。
五、实验结果与分析1. 塑料样品的观察结果通过观察，发现不同塑料样品具有不同的外观、颜色和质地。
例如，聚乙烯（PE）呈乳白色，质地柔软；聚丙烯（PP）呈乳白色，质地较硬；聚氯乙烯（PVC）呈白色，质地较硬；聚苯乙烯（PS）呈白色，质地较硬；聚酯（PET）呈无色透明，质地较硬。
2. 塑料的燃烧实验结果聚乙烯（PE）燃烧时火焰呈蓝色，烟雾较浓，有石蜡味；聚丙烯（PP）燃烧时火焰呈黄色，烟雾较浓，有石蜡味；聚氯乙烯（PVC）燃烧时火焰呈绿色，烟雾较浓，有氯味；聚苯乙烯（PS）燃烧时火焰呈黄色，烟雾较浓，有酚味；聚酯（PET）燃烧时火焰呈黄色，烟雾较浓，有酚味。
(完整版)DSC法测定PS的玻璃化转变温度
DSC法测定聚苯乙烯的玻璃化转变温度聚合物的玻璃化转变是指非晶态聚合物从玻璃态到高弹态的转变，是高分子链段开始自由运动的转变。
在发生转变时，与高分子链段运动有关的物理量，如比热、比容、介电常数、折光率等都表示出急剧的变化，玻璃化转变温度（T g）是表示玻璃化转变的非常重要的指标。
由于高聚物在高于或低于T g时，其物理力学性质有巨大差别，所以，测定高聚物的一具有重大的实用意义。
现有许多测定聚合物玻璃化转变温度的方法，如膨胀计、扭摆、扭辫、振簧、声波传播、介电松弛、核磁共振、示差扫描量热法（DSC）等。
本实验是利用DSC来测定聚合物的玻璃化转变温度T g。
一、目的与要求1、掌握DSC测定聚合物T g的实验技术；2、了解升温速度对玻璃化转变温度的影响；3、测定聚苯乙烯的玻璃化转变温度。
二、实验原理以玻璃化温度为界，高分子聚合物的物理性质随高分子链段运动自由度的变化而呈现显著的变化，在玻璃化转变时，虽然没有吸热和放热现象，但其比热容发生了突变，在DSC曲线上表现为基线向吸热方向偏移，产生了一个台阶。
热容的变化使热分析方法成为测定高分子材料玻璃化温度的一种有效手段。
当温度逐渐升高，通过高分子聚合物的玻璃化转变温度时，DSC曲线上的基线向吸热方向移动（见图）。
图中A点是开始偏离基线的点。
将转变前后的基线延长，两线之间的垂直距离为阶差ΔJ，在ΔJ/2 处可以找到C点，从C点作切线与前基线相交于B点，B点所对应的温度值即为玻璃化转变温度T g。
三、仪器与药品1、仪器DSC Q1000（美国TA公司）；Al盘。
2、药品聚苯乙烯（颗粒状）约10mg，工业级。
四、实验步骤1、开计算机，开高纯氮气, 出口压力小于0.1MPa，开DSC电源，运行桌面Instrument Explorer然后双击explorer里面的DSCQ1000图标。
2、启动制冷RCS，在control---Event---On,可听到压缩机启动的声音，大约7分钟左右，RCS90面板上右上角的制冷指示灯亮表示RCS开始给仪器制冷。
ps聚苯乙烯分子量
PS聚苯乙烯分子量1. 介绍聚苯乙烯（Polystyrene，PS）是一种重要的合成树脂，具有广泛的应用领域。
其分子量对于聚苯乙烯的性质和应用具有重要影响。
本文将介绍聚苯乙烯分子量的定义、测定方法以及对聚苯乙烯性质和应用的影响。
2. 聚苯乙烯分子量的定义聚合物的分子量是指其分子中单体重复单位的数量。
在聚苯乙烯中，单体为苯乙烯（Styrene），通过链式聚合反应将单体连接起来形成高分子链。
聚苯乙烯分子量通常可以用两种方式表示：数均分子量（Mn）和重均分子量（Mw）。
数均分子量是所有单体个数的平均值，而重均分子量则考虑了不同单体个数对总质量的贡献。
3. 聚苯乙烯分子量的测定方法3.1 凝胶渗透色谱法（GPC）凝胶渗透色谱法是一种常用的测定聚合物分子量的方法。
它基于聚合物溶液在流动相中通过凝胶固定相柱时，不同分子量的聚合物会以不同速度透过凝胶，从而实现分离和测定。
对于聚苯乙烯，可以使用有机溶剂（如氯仿、二氯甲烷等）作为流动相，通过GPC仪器进行测定。
该方法能够得到数均分子量和重均分子量，并可以进一步计算出聚分散度指数（PDI），用于评估聚苯乙烯的分子量分布情况。
3.2 光散射法光散射法是另一种常用的测定聚合物分子量的方法。
它基于光散射现象，通过测量散射光强度来推断聚合物溶液中的分子量信息。
对于聚苯乙烯，可以使用静态光散射法或动态光散射法进行测定。
静态光散射法适用于高分子量样品，而动态光散射法适用于低分子量样品。
这些方法能够提供重均分子量和Z平均分子量等信息。
4. 聚苯乙烯分子量对性质和应用的影响聚苯乙烯分子量对其性质和应用具有重要影响。
以下是几个方面的例子：4.1 物理性质聚苯乙烯的分子量与其物理性质密切相关。
较高分子量的聚苯乙烯通常具有较高的熔点和玻璃化转变温度，表现出较高的硬度和强度。
而较低分子量的聚苯乙烯则表现出较低的硬度和强度，更易于加工和改性。
4.2 加工性能聚苯乙烯的分子量对其加工性能也有影响。
模塑聚苯乙烯泡沫塑料检验报告
模塑聚苯乙烯泡沫塑料检验报告一、引言二、检验目的1.确定模塑聚苯乙烯泡沫塑料的物理性能，如强度、密度等。
2.确定模塑聚苯乙烯泡沫塑料的化学性质，如有害物质含量等。
3.检查模塑聚苯乙烯泡沫塑料的外观质量，如表面光洁度、无气泡、无破损等。
三、样品选择与准备从生产厂家处获取了一批模塑聚苯乙烯泡沫塑料样品，并随机选取一部分作为检验样品。
检验样品经过除去杂质和污染物后，按照标准要求切割成符合尺寸要求的试样。
四、检验方法与结果1.物理性能检验1.1密度测定根据标准方法，测量了样品的密度。
结果显示，样品的平均密度为XXg/cm³，符合相关标准的要求。
1.2强度测试使用万能材料试验机进行拉伸和压缩强度测试。
结果显示，样品的拉伸强度为XXMPa，压缩强度为XXMPa，均符合相关标准要求。
2.化学性质检验2.1有害物质含量检测使用标准方法，检测了样品中的有害物质含量。
结果显示，样品中的含铅量、含铬量、含汞量等均低于相关标准规定的允许范围，无任何有害物质超标。
3.外观质量检验3.1表面光洁度检测对样品表面进行视觉检查，无明显划伤或污染现象。
使用标准测光仪器进行表面光洁度测定，结果显示，样品的表面光洁度为XX%。
3.2气泡和破损检测样品表面经过细致观察，未发现明显气泡和破损。
五、结论经过对模塑聚苯乙烯泡沫塑料样品的检验1.样品的物理性能，包括密度、拉伸强度和压缩强度，均符合相关标准和要求。
可满足包装材料的吸震和保护性能。
2.样品的化学性质，包括有害物质含量，均符合相关标准和要求。
无任何超标的有害物质存在。
3.样品的外观质量良好，表面光洁度高，无明显气泡和破损现象。
因此，本次模塑聚苯乙烯泡沫塑料经检验符合相关质量标准和要求，可正常使用于包装行业。
六、建议建议生产厂家继续保持质量管理体系的运作，并定期对产品进行检验，确保产品质量的稳定性和一致性。
[1]XXX标准（201X）。
[2]XXX测试方法（201X）。
PS聚苯乙烯
• 该法所得产品主要用于制备电性能要求高的注 塑、挤出制品。
2．悬浮聚合
• 悬浮聚合是聚苯乙烯工业化生产的另一重要方法。 将单体、引发剂、悬浮剂加入装有水为分散介质的 反应釜中，引发剂采用过氧化物，悬浮剂采用聚乙 烯醇或碳酸镁。
第四章 聚苯乙烯
一、概述
• 1、定义：聚苯乙烯是由苯乙烯单体通过自由基聚合 而成的，英文简称PS。
• 聚苯乙烯的聚合方法有本体聚合、悬浮聚合、溶液聚 合和乳液聚合。
• 其结构式为———
• 2．聚苯乙烯的发展简史
• 聚苯乙烯最早在1836年德国药剂师E，Simon从天然 树脂中得到了一种挥发性的油，这种油受热或长时间 放置可以固化，这就是聚苯乙烯（Polystyrene，PS）。
• 3. 特点 • 聚苯乙烯的优点是：透明性高，加工流动性好，
易着色，易印刷，电绝缘性、刚性都很好。
• 聚苯乙烯的缺点是：韧性差、耐热性低、耐溶 剂性、耐化学试剂性、耐沸水性差，且易出现 应力开裂的现象。
• 4. 用途
• PS是通用塑料中最容易加工的品种之一。 • 可广泛地应用在仪表外壳、汽车灯罩、照明制品、
•2. 接枝共聚合法
• 接枝聚合法是把顺丁橡胶或丁苯橡胶溶解在 苯乙烯单体中进行本体聚合或悬浮聚合。
•由接枝共聚法制备的HIPS ，其分子主链是由丁二烯、 苯乙烯两种单体形成的嵌段共聚物，但又含有苯乙烯 侧支链。共聚物中橡胶含量较少(一般为5％～10％)。 •这种共聚物可以克服机械共混法橡胶相分散不均匀 的缺点，韧性有大幅度的提高，目前已成为HIPS的主 要生产方法。
1
• 反应塔应带有加热、冷却夹套，以便调节控制塔温。
薄膜的鉴别实验报告(3篇)

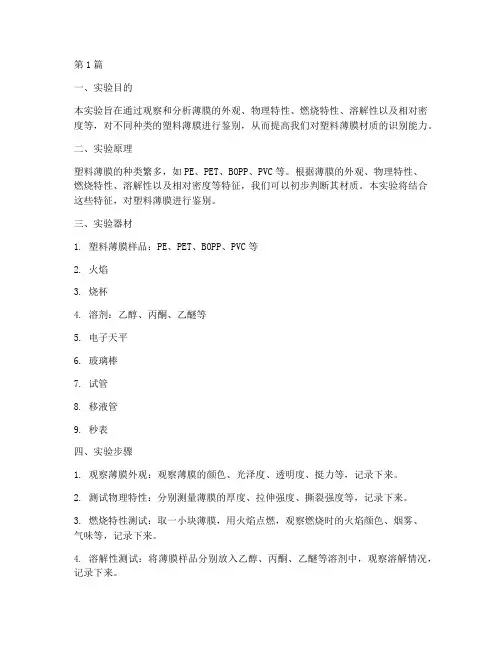

第1篇一、实验目的本实验旨在通过观察和分析薄膜的外观、物理特性、燃烧特性、溶解性以及相对密度等，对不同种类的塑料薄膜进行鉴别，从而提高我们对塑料薄膜材质的识别能力。
二、实验原理塑料薄膜的种类繁多，如PE、PET、BOPP、PVC等。
根据薄膜的外观、物理特性、燃烧特性、溶解性以及相对密度等特征，我们可以初步判断其材质。
本实验将结合这些特征，对塑料薄膜进行鉴别。
三、实验器材1. 塑料薄膜样品：PE、PET、BOPP、PVC等2. 火焰3. 烧杯4. 溶剂：乙醇、丙酮、乙醚等5. 电子天平6. 玻璃棒7. 试管8. 移液管9. 秒表四、实验步骤1. 观察薄膜外观：观察薄膜的颜色、光泽度、透明度、挺力等，记录下来。
2. 测试物理特性：分别测量薄膜的厚度、拉伸强度、撕裂强度等，记录下来。
3. 燃烧特性测试：取一小块薄膜，用火焰点燃，观察燃烧时的火焰颜色、烟雾、气味等，记录下来。
4. 溶解性测试：将薄膜样品分别放入乙醇、丙酮、乙醚等溶剂中，观察溶解情况，记录下来。
5. 相对密度测试：将薄膜样品放入烧杯中，加入适量溶剂，记录溶剂的体积变化，计算相对密度。
6. 综合分析：根据薄膜的外观、物理特性、燃烧特性、溶解性以及相对密度等特征，对薄膜进行鉴别。
五、实验结果与分析1. 外观特征PE薄膜：无色透明，表面光滑，有光泽，挺力较好。
PET薄膜：无色透明，表面光滑，有光泽，挺力较好。
BOPP薄膜：无色透明，表面光滑，有光泽，挺力较好。
PVC薄膜：白色，表面光滑，有光泽，挺力较好。
2. 物理特性PE薄膜：厚度为0.01mm，拉伸强度为12MPa，撕裂强度为20N。
PET薄膜：厚度为0.02mm，拉伸强度为18MPa，撕裂强度为30N。
BOPP薄膜：厚度为0.008mm，拉伸强度为10MPa，撕裂强度为15N。
PVC薄膜：厚度为0.015mm，拉伸强度为15MPa，撕裂强度为25N。
3. 燃烧特性PE薄膜：燃烧时火焰颜色为蓝色，烟雾较少，无刺激性气味。
热熔胶材料实验报告总结(3篇)
第1篇一、实验背景热熔胶作为一种环保、高效、易于使用的粘合剂，广泛应用于包装、家具制造、汽车制造等多个行业。
为了深入了解热熔胶的性能及其在不同应用中的表现，我们进行了本次热熔胶材料实验。
二、实验目的1. 了解热熔胶的基本组成和性能；2. 探究不同类型热熔胶的粘接强度、耐热性、耐寒性等性能；3. 分析热熔胶在不同应用场景中的适用性。
三、实验材料与方法1. 实验材料：聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、聚氯乙烯（PVC）等热熔胶原料；2. 实验设备：电子天平、加热器、粘接试验机、拉伸试验机、老化试验箱等；3. 实验方法：（1）根据热熔胶原料的配方，制备不同类型的热熔胶；（2）对制备的热熔胶进行粘接强度、耐热性、耐寒性等性能测试；（3）分析不同类型热熔胶在不同应用场景中的适用性。
四、实验结果与分析1. 热熔胶的基本组成和性能（1）聚乙烯（PE）热熔胶：具有较好的粘接强度、耐热性和耐寒性，适用于包装、家具制造等领域；（2）聚丙烯（PP）热熔胶：粘接强度较高，耐热性和耐寒性较好，适用于汽车制造、电子设备等领域；（3）聚苯乙烯（PS）热熔胶：粘接强度一般，耐热性和耐寒性较差，适用于短期粘接、展示品等领域；（4）聚氯乙烯（PVC）热熔胶：粘接强度较高，耐热性和耐寒性较好，适用于管道、门窗等领域。
2. 不同类型热熔胶的粘接强度、耐热性、耐寒性等性能（1）粘接强度：聚乙烯、聚丙烯、聚氯乙烯热熔胶的粘接强度较高，聚苯乙烯热熔胶的粘接强度一般；（2）耐热性：聚乙烯、聚丙烯、聚氯乙烯热熔胶的耐热性较好，聚苯乙烯热熔胶的耐热性较差；（3）耐寒性：聚乙烯、聚丙烯、聚氯乙烯热熔胶的耐寒性较好，聚苯乙烯热熔胶的耐寒性较差。
3. 不同类型热熔胶在不同应用场景中的适用性（1）聚乙烯热熔胶：适用于包装、家具制造、汽车制造等领域；（2）聚丙烯热熔胶：适用于汽车制造、电子设备、管道、门窗等领域；（3）聚苯乙烯热熔胶：适用于短期粘接、展示品等领域；（4）聚氯乙烯热熔胶：适用于管道、门窗、建筑等领域。
聚苯乙烯的结构与性能.
背景资料
聚苯乙烯（Polystyrene，缩写为PS）是以苯 乙烯为单体，经过聚合反应而得到的一种聚合 物。聚苯乙烯早在二十世纪三十年代就已实现 工业化生产，是发现最早、研究较完善的一种 不饱和烃类树脂。聚苯乙烯具有价廉、容易着 色、透明、吸湿性低、电性能好以及加工性能 优良等特点，所以广泛应用于电子电器工业、 化学工业以及日用品等多方面，做各种仪器仪 表零件、光学零件、高频绝缘材料、保温材料 及日用品等。目前，聚苯乙烯的产量仅次于聚 乙烯、聚氯乙烯和聚丙烯，居第四位。
值
≤0.2
1.0
0.5
0.3
1.5
谢谢！
导热系数较低，仅为0.14W/(m·K)，且不随温度的 变化而变化。若制成泡沫塑料，其导热系数会更低。 所以，可作为良好的冷冻绝热材料。
比热低，约为1.33KJ/(Kg·K)，但会随着温度的升 高而增大。
线膨胀系数为(6～8)×10-5/℃，与金属相差较大， 所以制品中不宜带有金属嵌件。否则，当环境温度 有变化时，制品中极易产生内应力而发生开裂。
2.45～2.65 20～28
GB1409 GB1408
5. 化学性能
耐碱、任何浓度的硫酸、磷酸、硼酸、10～36%的 盐酸、25%以下的醋酸、10～90%的甲酸以及其它 有机酸等；但它不耐浓硝酸及其它氧化剂。
溶度参数为(1.74～1.90)×103 (J/m3)1/2，它能溶于 许多δ相近的溶剂中，如四氯乙烷、苯乙烯、异丙 苯、苯、氯仿、二甲苯、甲苯、四氯化碳、甲乙酮、 酯类等；它不溶于许多脂肪烃、乙醚、丙酮、苯酚 等，但能被它们溶胀或发生开裂。
退火处理后可以减少内应力，提高力学强度、负荷 变形温度及耐溶剂开裂性。
4. 电性能
聚苯乙烯PS的结构与性能
聚苯乙烯PS的结构与性能由于聚苯乙烯分子链中含有叔碳（不对称碳）原子，聚合物的结构有无规，等规和间规三种。
其性能亦有显著不同。
无定形聚苯乙烯能溶于苯乙烯单体，甲苯，二氯甲烷，丁酮，四氢呋喃和二甲基甲酰胺，间规聚苯乙烯则不溶于这些溶剂中。
如果用玻纤增强间规聚苯乙烯，则其耐热性和力学性能大大提高，例如，用30%玻纤增强的SPS的弯曲模量达9000MPa。
说明这种聚合物是有前景的。
下面仅述在工业上已使用多年的无规聚苯乙烯的特性。
分子量是聚苯乙烯的重要参数，如果分子量低于5万，聚苯乙烯的强度很低，但随着分子量增加到10万，强度很快提高；分子量大于10万以后，强度则增加缓慢。
商品聚合物的粘均分子量为5万 ~ 20万。
聚苯乙烯中残余单体含量对聚合物的软化温度有颇大影响，当单体含量从零增加到5%时，可使软化温度降低30℃。
虽然增加单体含量能提高流动，但在加工时单体会挥发，所生成的气体会畸变而使制品产生缺陷，如银纹，斑痕。
因此，在制造中尽力降低苯乙烯含量以提高耐热性。
聚苯乙烯的耐化学性一般不如聚乙烯好，它能溶于烃类，氯代烃，以及一些酮类（不包括丙酮），醒类和油类。
许多其他物质，特别是酸类，醇类，油类，化妆油脂和食品，会使产品产生银纹和开裂，在某些情况还会发生化学分解。
侵蚀的程度取决与以下因素：聚苯乙烯的品级，聚苯乙烯制品中的内应力，部件所受的外力，暴晒的时间和温度以及试剂的浓度。
聚苯乙烯的光学性能中，重要的是它对可见光所有波长的高透射性和它的高折射率（10592），这使它具有特别高的“亮度”。
但某些因素（如雾晕和泛黄）可使良好的光学特性破坏。
雾晕是由于灰尘的存在和局部分子取向所引起的折光率改变造成的。
泛黄可能因单体含有色杂质以及某些杂质在聚合时产生黄色，或者因老化所造成的。
已经证明，老化泛黄是氧化反应的结果，泛黄的速率是随光波的变短，单体含量的增多和微量硫磺的存在而增大。
聚苯乙烯的电性能很好。
频率从60到10HZ，对介电常数和介质损耗角正切的影响很小，其值分别为2.45 ~ 2.65和1x10-4 ~ 2x10-4。
塑料工艺实验报告
塑料工艺实验报告塑料工艺实验报告引言：塑料是一种广泛应用于各个领域的材料，其可塑性、耐用性和成本效益使其成为制造业的重要组成部分。
为了更好地了解塑料的性质和加工工艺，我们进行了一系列的实验，以探索不同的塑料工艺和其对成品性能的影响。
实验一：热塑性塑料的熔融性能研究在本实验中，我们选择了聚丙烯（PP）和聚乙烯（PE）两种常见的热塑性塑料。
首先，我们将这两种塑料分别切割成小块，并使用热熔胶枪对其进行加热。
通过观察塑料的熔融过程和温度变化，我们发现聚丙烯在较低的温度下就开始熔化，而聚乙烯则需要更高的温度才能熔化。
这表明不同的塑料在熔融性能上存在差异，这对于选择合适的加工工艺至关重要。
实验二：注塑成型工艺的优化在本次实验中，我们使用了注塑成型工艺对聚丙烯进行成型。
首先，我们将聚丙烯颗粒放入注塑机的料斗中，并设置合适的温度和压力参数。
然后，通过注塑机的喷嘴将熔化的聚丙烯注入模具中，并等待其冷却凝固。
最后，我们取出成型件，进行外观和尺寸的检验。
通过对注塑成型工艺的优化，我们发现适当的温度和压力参数能够有效控制聚丙烯的熔融和冷却过程，从而获得更好的成型效果。
此外，模具的设计也对成品质量有着重要影响。
我们尝试了不同的模具结构和喷嘴尺寸，发现合理的模具设计能够减少成品的缺陷和变形。
实验三：挤出成型工艺的应用挤出成型是另一种常见的塑料加工工艺，适用于长条形或中空截面的制品。
在本实验中，我们选择了聚乙烯作为挤出成型的材料，并使用挤出机进行加工。
我们首先将聚乙烯颗粒放入挤出机的料斗中，并通过加热和旋转的方式将其熔化。
然后，通过挤出机的模具将熔化的聚乙烯挤出成所需的形状。
最后，我们对成品进行外观和尺寸的检验。
通过实验，我们发现挤出成型工艺能够高效地加工聚乙烯，并获得较为均匀的成品。
然而，挤出过程中的温度和速度控制非常重要，过高或过低的温度都会导致成品的质量下降。
因此，在实际应用中，我们需要根据具体要求来调整挤出工艺参数。
