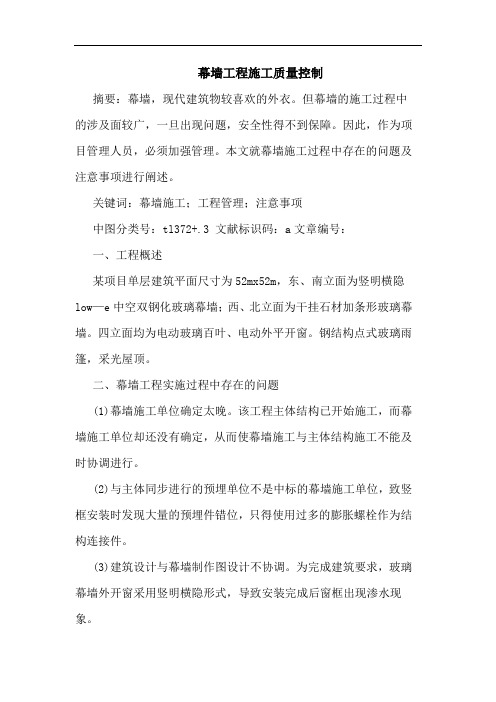

幕墙工程施工质量控制论文
幕墙工程施工质量控制摘要：幕墙，现代建筑物较喜欢的外衣。
但幕墙的施工过程中的涉及面较广，一旦出现问题，安全性得不到保障。
因此，作为项目管理人员，必须加强管理。
本文就幕墙施工过程中存在的问题及注意事项进行阐述。
关键词：幕墙施工；工程管理；注意事项中图分类号：tl372+.3 文献标识码：a文章编号：一、工程概述某项目单层建筑平面尺寸为52mx52m，东、南立面为竖明横隐low—e中空双钢化玻璃幕墙；西、北立面为干挂石材加条形玻璃幕墙。
四立面均为电动玻璃百叶、电动外平开窗。
钢结构点式玻璃雨篷，采光屋顶。
二、幕墙工程实施过程中存在的问题(1)幕墙施工单位确定太晚。
该工程主体结构已开始施工，而幕墙施工单位却还没有确定，从而使幕墙施工与主体结构施工不能及时协调进行。
(2)与主体同步进行的预埋单位不是中标的幕墙施工单位，致竖框安装时发现大量的预埋件错位，只得使用过多的膨胀螺栓作为结构连接件。
(3)建筑设计与幕墙制作图设计不协调。
为完成建筑要求，玻璃幕墙外开窗采用竖明横隐形式，导致安装完成后窗框出现渗水现象。
(4)细部结构设计不到位，使石材幕墙处小平开窗施工时无法安装，安装好后不能有效开启(只能开启15°左右)。
(5)幕墙施工图缺少节点详图，使主体部分外装饰无法收头。
(6)招标文件中对材料的选定不具体，施工时无法及时备料，材料定样采购迟后。
(7)应做的“四性”(气密性、水密性、抗风压性和平面变形性能)试验只做了“三性”，验收时才发现不满足有关要求。
以上问题的出现，主要是工程的组织管理者，缺乏幕墙工程的相关知识，缺乏对幕墙工程特点的了解，在工程管理上存在一定的问题。
笔者认为，做好幕墙工程的项目管理，要在对幕墙工程特点有所了解的基础上，做好以下几个方面的工作。
三、掌握幕墙工程的特点和现状幕墙工程按材料可分为：玻璃幕墙、金属板幕墙、石材幕墙等；按施工方法可以分为：元(构)件幕墙、半单元式(元件单元式)幕墙、单元式幕墙等；按结构形式可分为有框幕墙(包括明框、半隐框、隐框)、无框幕墙(全玻璃、点支式)等等。
单元式幕墙专项施工方案
一、工程概况本工程位于深圳市南山区，建筑高度为280米，属于超高层建筑。
幕墙采用单元式幕墙系统，包括玻璃单元幕墙系统和铝合金装饰槽单元幕墙系统。
工程主要内容包括单元式幕墙的设计、制作、运输、安装及验收等。
二、施工准备1. 技术准备（1）组织设计人员对现场安装工人进行技术交底，熟悉本工程单元式幕墙的技术结构特点，详细研究施工方案，熟悉质量标准，使工人掌握每个工序的技术要点。
（2）项目经理组织施工人员学习施工图纸，了解工程量、材料要求及施工工艺。
2. 材料准备（1）根据设计要求，采购合格的单元式幕墙材料，包括玻璃、铝型材、密封胶、连接件等。
（2）对材料进行验收，确保其符合国家相关标准。
3. 设备准备（1）准备吊装设备，如吊车、固定悬臂吊等。
（2）准备辅助设备，如吊篮、安全带、防护网等。
三、施工工艺1. 单元板块制作（1）按照设计要求，在工厂内进行单元板块的制作，包括玻璃、铝型材、密封胶、连接件等。
（2）单元板块制作完成后，进行质量检验，确保符合设计要求。
2. 单元板块运输（1）采用20米固定悬臂吊进行单元板块的垂直运输。
（2）将单元板块转运至楼层接料平台，准备安装。
3. 单元板块安装（1）采用小吊车进行单元板块的安装，同时采用吊篮辅助安装。
（2）单元板块吊装就位后，对其进出位、高低标高及板块左右的空间三维尺寸进行精确安装调节定位。
4. 单元板块安装精度保证（1）单元板块的组合钢板预埋件在主体钢结构边梁设计和钢梁深化加工设计时，幕墙设计便参与配合钢梁深化加工设计，把单元板块的组合钢板预埋件一并设计，在工厂一次加工完成，避免现场施焊，从而保证加工精度。
（2）单元体板块吊装就位后，必须对其进出位、高低标高及板块左右的空间三维尺寸进行精确安装调节定位，从而保证单元体幕墙施工安装精度和质量要求。
四、质量控制1. 材料质量控制：严格按照国家相关标准对材料进行验收，确保材料质量符合设计要求。
2. 施工过程控制：加强施工过程中的监督检查，确保施工质量。

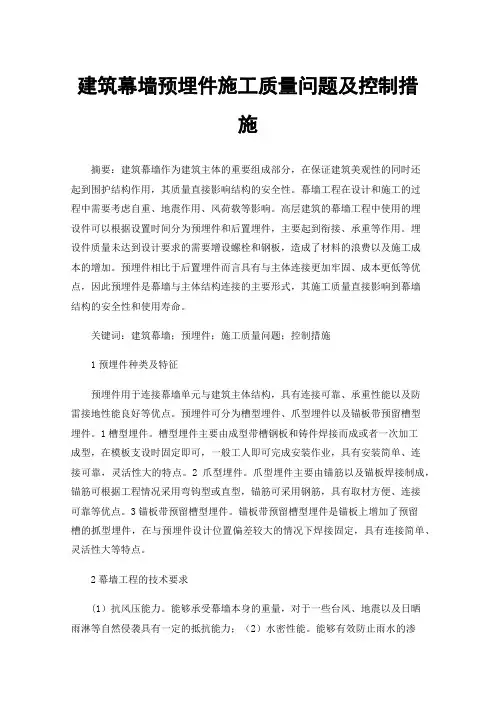

建筑幕墙预埋件施工质量问题及控制措施
建筑幕墙预埋件施工质量问题及控制措施摘要：建筑幕墙作为建筑主体的重要组成部分，在保证建筑美观性的同时还起到围护结构作用，其质量直接影响结构的安全性。
幕墙工程在设计和施工的过程中需要考虑自重、地震作用、风荷载等影响。
高层建筑的幕墙工程中使用的埋设件可以根据设置时间分为预埋件和后置埋件，主要起到衔接、承重等作用。
埋设件质量未达到设计要求的需要增设螺栓和钢板，造成了材料的浪费以及施工成本的增加。
预埋件相比于后置埋件而言具有与主体连接更加牢固、成本更低等优点，因此预埋件是幕墙与主体结构连接的主要形式，其施工质量直接影响到幕墙结构的安全性和使用寿命。
关键词：建筑幕墙；预埋件；施工质量问题；控制措施1预埋件种类及特征预埋件用于连接幕墙单元与建筑主体结构，具有连接可靠、承重性能以及防雷接地性能良好等优点。
预埋件可分为槽型埋件、爪型埋件以及锚板带预留槽型埋件。
1槽型埋件。
槽型埋件主要由成型带槽钢板和铸件焊接而成或者一次加工成型，在模板支设时固定即可，一般工人即可完成安装作业，具有安装简单、连接可靠，灵活性大的特点。
2爪型埋件。
爪型埋件主要由锚筋以及锚板焊接制成，锚筋可根据工程情况采用弯钩型或直型，锚筋可采用钢筋，具有取材方便、连接可靠等优点。
3锚板带预留槽型埋件。
锚板带预留槽型埋件是锚板上增加了预留槽的抓型埋件，在与预埋件设计位置偏差较大的情况下焊接固定，具有连接简单、灵活性大等特点。
2幕墙工程的技术要求(1）抗风压能力。
能够承受幕墙本身的重量，对于一些台风、地震以及日晒雨淋等自然侵袭具有一定的抵抗能力；（2）水密性能。
能够有效防止雨水的渗透，特别是在福建等沿海地区多暴雨、台风天气；（3）能够防止漏风；（4）能够做到保温隔热；（5）能够有效阻隔噪音；（6）能够满足平面变形，预防热胀冷缩后的变形现象；（7）能够承受外物的撞击；（8）能够有效起到防范火灾的效果；（9）能够有效起到避雷的效果；（10）能够定时对幕墙进行保养以及及时的修护。

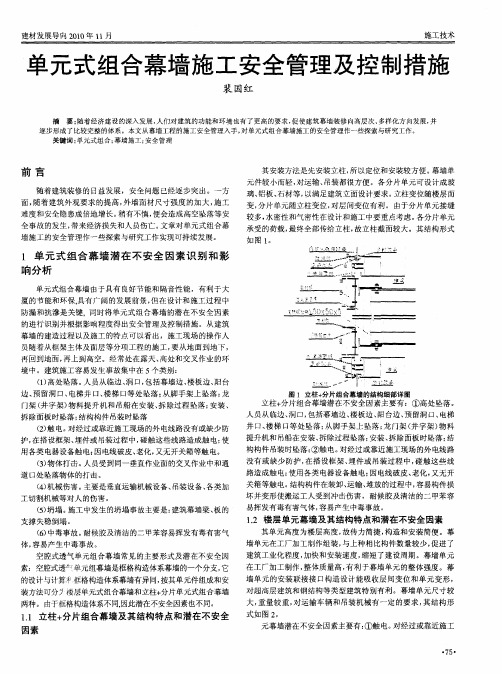

单元式组合幕墙施工安全管理及控制措施
施 工技 术
单元式组合幕墙施工安全管理及控 制措施
裴 国红
摘 要： 随着 经济建 设的深入发展， 人们对建筑的功 能和环境也有 了更高的要求， 促使建筑幕墙装修 向高层次 、 多样化方 向发展 ， 并 逐步形成 了比较完整 的体系 。本文从幕墙 工程 的施工安全管理入手， 对单元式组合幕墙施 工的安全 管理作一些探索与研究工作。 关键词 ： 单元式组合； 幕墙施工； 安全 管理
拆 除面板时坠落 ； 结构构件 吊装时坠落
（） 电。 ２触 对经过或靠近施 工现场 的外 电线路没有或缺少 防
护 ， 搭设框架 、 在 埋件或 吊装过程 中， 触这些线路造 成触 电； 碰 使 用各类 电器设备触 电； 因电线破皮、 老化 ， 又无开关箱等触 电。
（） ３ 物体打击。 人员受到同一垂 直作业面 的交叉作业中和通 道 口处坠落物体的打击。 （） ４ 机械伤害 。 主要是垂直运输机械设备 、 吊装设备 、 各类加 工切割机械等对人的伤 害。
（） １高处坠落 。 人员从临边、 口， 洞 包括幕墙边 、 楼板边 、 阳台 边 、 留洞 口、 预 电梯井 口、 梯 口等处坠落 ； 楼 从脚手架上坠 落； 龙
门架 （ 井字 架） 物料提 升机和 吊船在 安装 、 拆除过程 坠落 ； 安装 、
图 １ 立柱 ＋ 分片组合幕墙的结构细部详图
上通知各方进行 处理 ， 确保幕墙 的稳定 。 耐 候胶及紧 固件施工的安全管理要 点：
３１施工准备的安全管理 ．
在 施工 前， 要做 好施 工区域的调查工作 ， 并要认真研 究钻探
资料 ， 对分析可能 出现的有害气 体情况 应引起重视， 并制 定有针 对性 的防护措施 。在施耐候胶之前 ， 要清除幕墙的一切灰尘 ， 方
单元式玻璃幕墙施工方案
单元式玻璃幕墙施工方案（一）单元式玻璃幕墙施工工序流程图预埋槽位置尺寸检查检查已安装好的预埋件位置尺寸钢支撑安装质量检验镀锌铁码加工幕墙隐蔽工程检验质量检查质量检查单元件加工及组装质量检查质量检查安装质量检查安装质量检查安装质量检查安装质量检查安装质量检查(二)单元式玻璃幕墙安装1、本幕墙特点：(1)本玻璃幕墙采用的是单元式体系，是将左右竖框、上下横框和相邻单元组合。
通过组合形成组合杆，形成单元组件间的接缝；(2)本工程幕墙是隐框单元式玻璃幕墙，由四块面玻璃形成一个单元板块的内部组件镶板；(3)单元板块内部所有镶板的安装、镶板接缝密封均在工厂完成,待胶固化后运往工地安装。
(4)采用在工厂加工单元板件，单元组件的制作、组装是在工厂内完成的，质量控制条件优于工地，特别是卫生条件好，清洁度高，有利与板块打胶；(5)由于所有板块均在工厂内制作，是幕墙中工厂化程度最多的,因此其安装精度也是最好的，质量最稳定可靠；2、施工特点：(1)由于采用单元式结构方式，现场主要安装依次包括钢支撑吊装、钢连接件安装、单元板块吊装、玻璃肋吊装。
(2)所有加工组装的板块，要按照程序的要求，按顺序的运输与安装。
不能打乱安装程序的要求。
(3)单元式结构对钢支撑及钢连接件的安装精度要求比较高。
3、施工顺序：(1)施工技术准备工作：A、组织设计人员对现场人员进行技术交底，熟悉本工程单元式幕墙的技术结构特点，详细研究施工方案，熟悉质量标准，使现场人员掌握每个工序的技术要点；B、项目经理组织现场人员学习单元板块的吊装方案，着重学习掌握吊具的额定荷载，各种单元体重量等重要参数。
（2）单元板块运输、吊装机具的准备：A、根据本工程单元板块几何尺寸、重量设计合适的板块周转架;B、选用2吨卷扬机，提升高度为40米，提升速度为8M/SoC、与总包协调使用塔吊进行辅助垂直运输和电动小车轨道的拆装。
（3）现场施工条件的准备：A、现场应划分出专用区域用来进行板块卸车及临时存放，此区域应在塔吊使用半径之内。
幕墙工程质量控制要点
幕墙工程质量控制要点（玻璃幕、金属幕、石材幕）⑴审核幕墙工程施工方资质、施工方案和相关人员资格证件。
其施工队伍资质等级，安全生产许可证和特工种作业人员资格，上岗证应齐全并有效。
施工方案、方法、措施和标准应符合设计和相关规范、规程的有关要求，同时符合和满足施工现场实际需要。
⑵审核幕墙二次设计图纸内容和相关手续。
分包专业二次深化设计图纸的主要内容、布局形式用材和色调等应符合原设计构思风格的要求。
其深化的具体内容（骨架与基体的连接、骨架自身体的连接、各细部节点连接大样、块材规格尺寸、防雷、排水构造等）应符合相关规范、规程的标准要求，并经原设计审核签认方为有效。
⑶检查用于幕墙工程各种原材料、五金配件、构件及组件的产品合格证，性能检测报告和需复试项目的复试报告。
其材质和性能指标及复试内容指标均应符合设计及相关规定的要求。
⑷对幕墙工程现场检测和复试项目进行见证抽样并送试。
①铝塑复合板的剥离强度。
②石材的弯曲强度，耐冻融性，放射性（室内）③玻幕结构的邵氏硬度，标准条件拉伸粘结强度、相容性；石幕结构胶粘结强度密封胶污染性。
④硅酮结构胶的商检证（进口）。
相容性和剥离粘结性等。
⑤后置埋件的现场抗拉拔检测。
⑥中空玻璃露点。
⑦玻璃幕墙“五性”检测。
（抗风压、气密性、水密性、平面内变形和保温性）⑧防雷装置现场检测。
⑸检查幕墙的构架刚度及位移能力。
幕墙及其连接件应有足够的承载能力。
刚度和相对主体结构的位移能力。
（幕墙构架立柱的连接金属角码与其它连接件应采用螺栓连接，并有防松动措施。
）⑹检查幕墙主要受力构件用材的壁厚。
幕墙立柱，横梁截面受力部分的壁厚应经计算确定，且铝合金型材不应小于 3.°mm，钢型材不应小于 3.5 ^。
单元幕墙连接处和吊挂处的铝合金型材壁厚应通过计算确定，并不得小于 5.0 mm。
⑺检查连接幕墙的各种埋件的符合性。
主体结构与幕墙连接的各种予埋件（或后置埋件）其数量、规格、位置和防腐处理应符合设计要求。
幕墙施工单元体幕墙漏水重点难点解决措施
幕墙施工单元体幕墙漏水重点难点解决措施一、原因分析本项目以单元体幕墙为主，单元体幕墙为建筑的外维护结构，如果设计不合理，不仅会影响建筑的美观，还会影响建筑的使用功能，而细部如果处理得不好则会直接给建筑带来毁灭性的破坏，而在众多的细部处理中，单元式幕墙的防水设计及施工是重中之重。
幕墙防水处理不当则会引起雨水渗漏，所以幕墙的防水设计及施工是幕墙设计的重点。
单元式幕墙是通过对插完成接缝，这样在上、下、左、右四个单元连接点上必然有一个四个单元组件插件均不能到达的地方，此处必然有一个内外贯穿的洞，如何堵好这个洞是单元式幕墙设计中必须解决好的问题，即在设计型材前就要将封口的构造设计好，在设计型材断面时就要将封口构造体现在型材上,挤压出的型材断面就包含有封口构造要求，如果在设计时不考虑好封口构造，将造成不可弥补的损失，另外单元体与框架幕墙相接处的收口处理、外露女儿墙与单元体连接处的收口处理等都可能引起幕墙漏水，所以单元体的防水设计是重点。
二、解决措施单元体幕墙系统必须确保具备完整的排水系统，漏水和冷凝水均排到外墙面,内部空间用适当的方式通风以保持空气压力的平衡。
主要从以下几点措施来解决单元体系统的防水设计及施工问题：1、单元幕墙的三道密封线（1）尘密线。
为阻挡灰尘设计的一道密封线，一般由相邻单元的胶条相互搭接实现，起到阻挡灰尘和披水的作用。
在南方地区可以不设计这道密封线。
（2）水密线。
它是单元幕墙的重要防线，通过幕墙表面的少量漏水可以越过这条线，进入单元幕墙的等压腔，通过合理的结构设计，进入等压腔水将被有组织的排出，没有继续进入室内的能力，达到阻水的目的。
有时为了提高幕墙的水密性能，也可能同时设置多道水密线。
（3）气密线。
它也是单元幕墙的重要防线，由于水密线和气密线之间的等压腔和室外基本上是相通（有时在连通孔上放置防止灰尘的海棉）的，因此水密线不能阻止空气的渗透，阻止空气的渗透任务由最后一道防线-气密线来完成。
单元式玻璃幕墙施工方案
单元式玻璃幕墙施工方案1. 引言单元式玻璃幕墙是一种常见于高层建筑的外墙装饰和保温材料。
它由一系列玻璃单元组成，通过金属框架和密封胶水连接在一起。
本文档将介绍单元式玻璃幕墙的施工方案。
该方案旨在确保施工过程安全、高效，并最大程度地保护玻璃幕墙的质量。
2. 施工准备在开始施工之前，需要进行以下准备工作：•检查和审批施工图纸和设计方案。
•确定施工队伍及其职责。
•准备所需材料和设备，包括玻璃单元、金属框架、密封胶水、脚手架等。
3. 施工步骤3.1 安装金属框架首先，根据设计图纸和标准操作流程安装金属框架。
需要确保金属框架的安装位置准确无误，并符合设计要求。
3.2 安装玻璃单元安装金属框架后，根据设计要求和施工图纸，安装玻璃单元。
在安装过程中，要特别注意玻璃单元的准确定位和水平度，以确保其稳固性和外观效果。
3.3 密封胶水处理在安装玻璃单元后，使用密封胶水对玻璃单元进行密封处理。
密封胶水需要选择符合相关标准要求的高质量产品，并按照厂商的使用说明进行施工。
3.4 进行验收和检测完成玻璃单元和密封胶水的施工后，进行施工质量的验收和检测。
主要包括以下方面：•检查玻璃单元是否安装准确、无损坏。
•检查密封胶水是否完全密封，并无任何泄漏。
•检查单元式玻璃幕墙的整体外观效果和装饰效果。
4. 安全措施在进行单元式玻璃幕墙施工时，需要注意以下安全措施：•施工人员需佩戴必要的个人防护装备，如安全帽、安全鞋、手套等。
•施工现场要进行必要的安全防护措施，如围栏、警示标志等。
•使用脚手架时，要确保其牢固、稳定，并且按照规定使用。
5. 施工质量控制为确保单元式玻璃幕墙的施工质量，需要进行质量控制工作。
主要包括以下方面：•检查玻璃单元的尺寸和质量是否符合设计要求。
•检查金属框架的焊接和安装是否牢固。
•检查密封胶水的密封效果和耐久性。
6. 施工流程图以下是单元式玻璃幕墙施工的流程图：graph TDA[施工准备] --> B[安装金属框架]B --> C[安装玻璃单元]C --> D[密封胶水处理]D --> E[验收和检测]E --> F[完成施工]7. 总结本文档介绍了单元式玻璃幕墙施工方案，并提供了施工准备、施工步骤、安全措施和质量控制等内容。
幕墙施工重难点分析及解决措施
幕墙施工重难点分析及解决措施一、防水施工重难点分析及解决措施1、分析原因：幕墙为建筑的外维护结构，如果设计不合理，不仅会影响建筑的美观，还会影响建筑的使用功能，而细部如果处理得不好则会直接给建筑带来毁灭性的破坏，而在众多的细部处理中，单元式幕墙的防水设计及施工是重中之重。
幕墙防水处理不当则会引起雨水渗漏，所以幕墙的防水设计及施工是幕墙设计的重点。
单元式幕墙是通过对插完成接缝，这样在上、下、左、右四个单元连接点上必然有一个四个单元组件插件均不能到达的地方，此处必然有一个内外贯穿的洞，如何堵好这个洞是单元式幕墙设计中必须解决好的问题，即在设计型材前就要将封口的构造设计好，在设计型材断面时就要将封口构造体现在型材上，挤压出的型材断面就包含有封口构造要求，如果在设计时不考虑好封口构造，将造成不可弥补的损失，另外单元体与框架幕墙相接处的收口处理、外露女儿墙与单元体连接处的收口处理等都可能引起幕墙漏水，所以单元体的防水设计是重点。
2、解决措施：单元体幕墙系统必须确保具备完整的排水系统，漏水和冷凝水均排到外墙面，内部空间用适当的方式通风以保持空气压力的平衡。
主要从以下几点措施来解决单元体系统的防水设计及施工问题：1）标准位十字接口处施工防水处理（1）首先应对水平插接的单元体之间的水平缝进行注胶，胶缝深15~20mm，从前腔通注到后腔壁。
（2）其次在安装集水槽前，先在水槽底部和两侧壁打2-3mm厚的密封胶，并在在打胶处贴上防水胶片；安装集水槽时，先在室内面横梁拼缝处注胶，接着移动水槽堵头到胶缝中心位置，水槽堵头四周都要打胶密封，在水槽注胶完毕后分段做水槽闭水试验，最少2小时，最后在水槽上粘橡塑海绵，橡塑海绵安装应正确。
（3）在水槽上粘橡塑海绵后进行上部单元体的吊装，安装好上部一边单元体时，应在立柱插接腔内封堵注胶，且在单元体立柱后壁空隙内注胶，注胶应饱满。
（4）在十字接缝处最后一个单元体安装时，应控制好标高，并检查单元体竖向胶条的完整性和大小以及立柱两端是否挤压牢固，插接时不要损坏已经安装好的单元体的竖向胶条，否则会漏气漏水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
单元式幕墙施工质量的控制
作者：陈国明
来源：《科学与财富》2011年第05期
[摘 要] 首先介绍了建筑幕墙的组成和类型，详细描述了单元式幕墙施工前期的各项工
作，通过做好单元板块加工质量监控、现场施工质量监控和单元式幕墙材料检验等工作来控制
好单元式幕墙的质量，积累的相关专业技术和质量监控经验可资同业人员借鉴。
[关键词] 单元式幕墙 质量控制
近年来，随着我国经济的快速发展，越来越多的幕墙工程广泛的应用在大型商业建筑中，
幕墙是将建筑物的外围的防风、遮雨、采光、隔热保温等使用功能于建筑外墙装饰结合起来，
形成了建筑技术和建筑艺术融合的建筑外围护结构，但是在实际施工中，幕墙施工具有特殊
性，涉及到的材料比较多，技术要求高，危险性高，既要设计单位做好幕墙的设计工作，同时
需要高素质的施工队伍进行施工，对幕墙工程质量控制点的掌握更加重要，施工单位在对幕墙
工程施工过程中，应该及时对施工过程进行质量监控，幕墙施工质量满足设计和使用要求。笔
者结合实践经验，对单元式幕墙施工监控进行探讨。
一、单元式幕墙概述
1、建筑幕墙
建筑幕墙主要是由面板和面板背面的支撑体系构成，其中面板材料由玻璃、金属板、石
板、人造板等组成；而支撑体系主要由铝及铝合金结构、钢结构、玻璃肋等组成。在外墙装饰
施工中，常常将面板通过支撑体系固定在主体结构上，保证面板之间有一定的宽缝，这样可以
让面板和之间的横梁立柱有活动能力，保证幕墙始终在一个平面内。经过研究，当幕墙采用螺
栓、摇臂、弹簧机构等与主体结构连接，则可在两者之间产生较大的相对位移，甚至当主体结
构侧移位移达到1/60时，幕墙也不会受到破坏。
根据幕墙的材料可以分为玻璃幕墙、石材幕墙和人造板幕墙等，但是在实际施工中，为了
考虑到建筑艺术性和施工的方便性，在大型工程项目中，常常采用组合式幕墙。
2、单元式幕墙
在我国，幕墙的形式和种类非常多，而且不完全统一，但是根据幕墙面板的支撑形式可以
分为框架支承幕墙、全玻璃幕墙和点支承幕墙。而根据框架支承幕墙安装方式又可以将幕墙分
为构件式和单元式两种。
龙源期刊网 http://www.qikan.com.cn
在幕墙施工中，常常使用的幕墙是以玻璃面板为主的建筑幕墙，这类幕墙可以在工厂内将
面板和横梁、立柱进行组装，然后运输到施工现场，在现场以单元的形式进行安装，保证幕墙
施工能够快速完成，提高施工效率。
二、单元式幕墙施工质量的控制
1、事前质量控制
（1）组织准备
在单元式幕墙施工过程中，具有施工难度大、专业性较强的特点，容易出现各类质量问
题，为了保证单元式幕墙能够顺利完成，现场施工管理人员应该做好幕墙施工的管理工作，首
先应该成立一个幕墙工程施工管理小组，这个小组主要由建设单位、监理单位、总包单位的主
要负责人组成，各个单位的负责人定期召开会议，可以在会议上协调在施工中的问题，保证幕
墙施工工作能够顺利进行。监理单位在接受建设单位的委托后，应该及时对幕墙工程承建单位
的资质、施工技术人员的资格等进行检验，保证他们具有承建幕墙工程的能力。
（2）技术准备
幕墙施工中，施工技术人员在拿到图纸后，应该及时熟悉图纸，并了解与幕墙施工有关的
规范，了解工程施工的大概情况，对于不懂的地方和有错误的地方，应该及时做好记录，以便
在图纸会审过程中做出解决；对于监理工程师，应该根据幕墙施工的情况，编制幕墙专项监理
细则，并以此作为幕墙工程质量监控的依据及指导文件。
要重视图纸会审工作，因为在图纸设计过程中，设计人员不可能做到完全不出错，这就体
现了图纸会审的意义。图纸会审必须由设计单位、建设单位、施工单位、监理单位的负责人和
技术人员共同参加，在会议上，施工单位应该及时提出施工中不能完成的和有错误的地方，以
便设计单位及时做出更正，防止当施工开始后影响到施工进度。
（3）做好施工组织设计
施工组织设计同样是影响施工质量的因素之一，搞好施工组织设计，才能保证管理人员对
材料、人力等各个环节进行控制，做到合理调配人员、合理安排材料，保证幕墙施工能够顺
利、有序的进行。在进行施工组织设计时，编制人员应该从项目组织机构、施工人员职责、材
料使用、工程安装工序、验收等各个方面进行，始终以保证幕墙施工质量为重。必须要根据拟
建工程规模、结构特点和建设单位的要求在对原始资料调查分析的基础上，编制出一份能够切
实指导该工程全部施工活动的施工组织设计，安全管理必须由安全技术措施、动火作业和防火
管理措施等组成。
2、事中质量控制
龙源期刊网 http://www.qikan.com.cn
（1）材料控制
做好材料、半成品材料的控制工作是保证幕墙施工质量的基础，在材料进场时，应该保证
各种材料都要有合格证和质保证书，有的材料还要有材料性能试验报告等，如铝型材的力学性
能试验报告，结构胶的相容性试验报告、幕墙性能试验报告等等，没有合格证或试验报告的材
料不能进场。工程的单元式幕墙材料包括石材、铝型材、玻璃、硅酮胶等主材及钢材、密封材
料、防水材料、防火材料、五金配件、保温板等辅材，其进场资料及检验批量、方式严格按
《金属与石材幕墙工程技术规范》、《玻璃幕墙工程质量检验标准》及施工方案执行。
（2）单元式幕墙加工控制
为了保证单元式幕墙加工的质量，在幕墙加工过程中，施工单位应该派专门的技术人员进
行看管，保证工厂按照设计要求进行加工。在幕墙加工前，技术人员应该对工程加工机械设备
等进行检验，保证机械达到精度要求；要对金属构件的截面尺寸、平直度等进行检测，保证其
符合设计规范要求；保证喷涂的颜色、膜层厚度满足设计要求，对于石材加工前，应该对石材
质量进行检验，保证石材表面无崩坏、裂纹等质量问题，单元板块应严格按照设计图纸、施工
方案的要求进行组装，经自检合格后方可出厂，并附构件合格证书。
（3）施工控制
预埋件的施工。单元式幕墙的预埋件施工随主体结构施工一起进行，各相关单位应熟悉设
计图纸的要求，并严格验收，控制预埋件的偏差。
上墙钢件的焊接。按照设计图纸加工上墙钢件，在预埋件上进行焊接，对焊接质量进行普
检，主要检查上墙钢件的标高、位置、尺寸、焊缝的长度与高度等，不合格的上墙钢件必须要
求返工或对其进行补强处理。焊接完成后应对上墙钢件进行防锈处理，涂刷防锈漆。
板块吊装。利用推车，将待安装的单元板块，送到所在安装位置的首层同一位置的垂直
处，将单元板块固定在卷扬机的钢丝绳上，将单元板块慢慢开至所安装的位置，再将单元板块
移到电动葫芦上锁紧，准备安装。为防止板块的前后碰撞，将板块固定在垂直的钢丝绳上，安
装时再将钢丝绳拆除。
3、事后质量控制
（1）验收工作
隐蔽验收。按照施工进度，做好各项隐蔽验收工作，如上墙钢件焊接验收、单元式幕墙吊
装验收等；分项分部验收。按照国家、地方、行业的相关规定，划分检验批，根据施工进度，
做好检验批、分项分部质量验收工作；竣工验收。按照国家、地方、行业的相关规定，组织竣
工验收，填写验收记录，由参加验收的有关各方签字盖章，验收合格后方可交付使用。
龙源期刊网 http://www.qikan.com.cn
（2）相关资料收集、整理、备案
按照规范，做好相关技术、质量、安全保证资料的收集、整理、报审等工作，并完成竣工
资料的备案工作。
三、结束语
单元式幕墙以其综合性特征成为各种形式幕墙工程的集成品，因而成为幕墙工程质量监控
的难点。因此，更加应该根据施工质量要点进行施工，确保工程顺利完成。
参 考 文 献
[1]王宇飞《单元式幕墙工程施工质量的控制》2008年
[2]徐承录《单元式幕墙施工质量监控的工程实例》2006年
[3]杨辉《浅谈建筑幕墙施工质量控制》2010年■
