2019年中考物理真题分类汇编——平面镜成像专题(word版含答案)
2019年中考物理真题分类汇编——平面镜成像专题
1.（2019随州，5）宠物狗狗正前方竖立着一面镜子，它正在欣赏镜中的自己（如图所示），
假设狗狗不动，把平面镜沿MN截成两半，并分别向两侧平移一段距离（两块镜面仍然在原
镜面平面内），则狗狗的头部通过左、右两面镜子（）
A．都不能成像
B．各成半个像，合起来成一个完整的像
C．都成完整的像，且两个像在不同位置
D．都成完整的像，且两个像在同一位置
2.（2019绍兴，7）科学研究中，当设计多个因素影响的研究方案时，每一次只改变其中的
某个因素，而其余几个因素不变，从而研究被改变的这个因素对事物的影响。以下实验中
没有用到此方法的是（）
A.甲：探究蒸发快慢的影响因素B.乙：探究动能大小的影响因素
C.丙：探究电流与电压的关系D.丁：探究平面镜成像规律
3.（2019攀枝花，4）攀枝花市二滩水库是著名的风景区，湖光山色相映成趣。下列说法中
正确的是（）
A．船在水面上的黑影是光的反射
B．青山在水中的倒影是光的色散
C．水看起来比实际要浅是光的折射
D．小鸟掠过水面，它在水中的虚像越来越大
4.（2019山西，6）中华文化博大精深，有些成语包含了大量的自然现象与物理规律。下列
成语所描述的现象，能用光的反射解释的是（）
A．一叶障目B．立竿见影C．镜花水月D．形影不离
5.（2019鸡西，20）小丽站在舞蹈室内竖直放置的平面镜前2m处，则她在平面镜中的像距她m，当她向平面镜靠近的过程中，她在平面镜中像的大小（填“变大”、“变
小”或“不变“）。
6.(2019扬州，18）小明在“探究平面镜成像规律，实验时，找来两枚完全相同的棋子，
是为了比较像和物的_________关系；为了确定像的位置，应该选择_________来代替平
面镜；为了探究平面镜所成的像是实像还是虚像，还应准备的器材是_________。
7.（2019淮安，12）一些大厦的外部安装了平板玻璃幕墙，人们可以通过它看到自己清晰
的________（选填“虚”或“实”）像。人靠近幕墙时像的大小________（选填“变大”、
“变小”或“不变”）。我国已经对玻璃幕墙的安装制定了限制性法规，因为玻璃幕墙会发
生________（选填“镜面”或“漫”）反射，造成光污染。
8.（2019年郴州，19）小明身高1.65m，站在竖直放置的平面镜前2m处，他在镜中的像到镜面的距离为m，镜中像的高度为m。
9.（2019襄阳，2）在下列四种现象中,由光的反射形成的是
A.阳光照射下高楼大厦产生的影子
B.襄阳护城河河面上倒映着古城墙的影像
C.池里水看起来比实际的浅
D.斜插入水中的筷子,从侧面看,筷子变弯了
10.（2019新疆，3）下列光学仪器或日常用品中，能够成与物体大小相等的虚像的是
A.穿衣镜B.老花镜C.显微镜D.望远镜
11..(2019泰州，4）“以铜为镜,可以正衣冠”的光学原理是
A.光的直线传播B.光的反射
C.光的折射D.光的色散
12.（2019绵阳，8）舞蹈训练室竖直墙壁上安装有平面镜，甲、乙、丙三位同学在平面镜
前的位置如图所示，他们位置连线是等腰直角三角形，甲在直角顶点，乙、丙连线平行于
平面镜。则
A.甲与甲的像间的距离小于乙与乙的像间的距离
B.乙与乙的像间的距离大于丙与丙的像间的距离
C.甲的像与乙的像间的距离小于乙的像与丙的像间的距离
D.甲的像与乙的像间的距离大于乙的像与丙的像间的距离
13.（2019湖州，1）生活中有许多常见的光学现象。下列现象由光的反射形成的是（）
A．树荫下的圆形光斑B．水中树的倒影C．夕阳下栏杆的影子D．放大镜放大的地图
14.（2019岳阳，4）下列四幅图片中，现象与解释对应正确的是（）
15.(2019邵阳，14)小兰同学笔直站在寝室门口竖直放置的整容镜前0.5m处，他后退0.5m，
镜中的像大小变化情况以及镜中的像与他的距离变为（）
A．不变，2mB．不变，1mC．变小，1mD．变小，2m
16.（2019黔西南，3）下列关于光学现象及其解释，正确的是（）
A．小孔成的像是倒立缩小的虚像
B．镜花水月的成因是光的直线传播形成的
C．人配戴凹透镜能矫正近视眼
D．漫反射的光线杂乱无章不遵循光的反射定律
17.（2019龙东，20）小丽站在舞蹈室内竖直放置的平面镜前2m处，则她在平面镜中的像距她m，当她向平面镜靠近的过程中，她在平面镜中像的大小（填“变大”、
“变小”或“不变“）。
18.（2019黔西南，7）小齐站在距平面镜1.6m处整理衣着，他在镜中的像与他本人的距离是m；当他沿着与镜面垂直方向水平移动1m后，他在镜中像的大小将（填
“变大”“不变”或“变小”）。
19.（2019盐城，27）小明做“探究平面镜成像特点”的实验时，将玻璃板竖直立在水平桌
面上，在白纸上画出表示玻璃板前后两表面的位置MM′和NN′
（1）如图所示，用刻度尺测量玻璃板的厚度，其读数为___________cm。
（2）在玻璃板前放棋子A，观察到棋子在玻璃板中有两个像，一个较亮、另一个较暗。较
亮的像是光线经____________（MM′/NN′）面反射形成的。
（3）为验证“像是虛像”的猜想，小明将一张白卡片放在_________的位置，_________（直
接/透过玻璃板）观察卡片上有无棋子A的像。
（4）将棋子B（图中未画出）放到玻璃板后，使它与较亮的像重合，并测量棋子A的右端
到MM′的距离lA和棋子B的左端到NN′的距离lB，实验数据记录在下表中：
分析数据可得：像到反射面的距离_______（小于/大于）物到反射面的距离。
（5）实验中，像与物到反射面的距离存在差值，小明对此很慼兴趣。他想探究影响这一差
值大小的因素。请帮小明提出一条有价值且可探究的问题：_____________。20.（2019岳阳，19）如图是“探究平面镜成像特点”的实验装置图。
（1）实验中，应选择______（填“厚”或“薄”）玻璃板进行实验。
（2）实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的______关系。（3）移去蜡烛B，在其原来的位置上放置一块光屏，光屏上______（填“能”或“不能”）
呈现蜡烛的像。
21.（2019长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置．
（1）取两支完全相同的蜡烛，是为了探究像与物的关系．
（2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，
记录蜡烛A、蜡烛B的位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡
烛A位于2位置时的像在点；蜡烛A由2位置移到3位置，像的大小。
选填（“变大”、“变小”或“不变”）．（3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线对应的入射光线．
22.(2019绥化，28)某兴趣小组用如图所示的器材“探究平面镜成像的特点”。实验中蜡烛
放在水平面上，玻璃板竖直放置。请回答下列问题。
（1）用透明玻璃板代替平面镜的目的是。应选择（选填“薄”或“厚”）
玻璃板进行实验。
（2）将点燃的蜡烛A放在玻璃板前5cm处，小丽沿垂直板面方向将A以5cm/s的速度远离
玻璃板，2s后放稳。则未点燃的蜡烛B与A相距cm才能与A的像完全重合。
（3）将光屏放到像的位置，光屏上（选填“能”或“不能”）承接到像。
（4）若玻璃板上端向左倾斜（如图），蜡烛A在玻璃板中成像的位置会（选填“偏
高”或“偏低”）。
2019年中考物理真题分类汇编——平面镜成像专题答案
1.（2019随州，5）宠物狗狗正前方竖立着一面镜子，它正在欣赏镜中的自己（如图所示），
假设狗狗不动，把平面镜沿MN截成两半，并分别向两侧平移一段距离（两块镜面仍然在原
镜面平面内），则狗狗的头部通过左、右两面镜子（）
A．都不能成像
B．各成半个像，合起来成一个完整的像
C．都成完整的像，且两个像在不同位置
D．都成完整的像，且两个像在同一位置
【答案】D。
2.（2019绍兴，7）科学研究中，当设计多个因素影响的研究方案时，每一次只改变其中的
某个因素，而其余几个因素不变，从而研究被改变的这个因素对事物的影响。以下实验中
没有用到此方法的是（）
A.甲：探究蒸发快慢的影响因素B.乙：探究动能大小的影响因素
C.丙：探究电流与电压的关系D.丁：探究平面镜成像规律
【答案】D
3.（2019攀枝花，4）攀枝花市二滩水库是著名的风景区，湖光山色相映成趣。下列说法中
正确的是（）
A．船在水面上的黑影是光的反射
B．青山在水中的倒影是光的色散
C．水看起来比实际要浅是光的折射
D．小鸟掠过水面，它在水中的虚像越来越大
【答案】C
4.（2019山西，6）中华文化博大精深，有些成语包含了大量的自然现象与物理规律。下列
成语所描述的现象，能用光的反射解释的是（）
A．一叶障目B．立竿见影C．镜花水月D．形影不离
【答案】C。
5.（2019鸡西，20）小丽站在舞蹈室内竖直放置的平面镜前2m处，则她在平面镜中的像距她m，当她向平面镜靠近的过程中，她在平面镜中像的大小（填“变大”、“变
小”或“不变“）。
【答案】4；不变。
6.(2019扬州，18）小明在“探究平面镜成像规律，实验时，找来两枚完全相同的棋子，
是为了比较像和物的_________关系；为了确定像的位置，应该选择_________来代替平
面镜；为了探究平面镜所成的像是实像还是虚像，还应准备的器材是_________。
【答案】(1).大小(2).玻璃板(3).光屏
7.（2019淮安，12）一些大厦的外部安装了平板玻璃幕墙，人们可以通过它看到自己清晰
的________（选填“虚”或“实”）像。人靠近幕墙时像的大小________（选填“变大”、
“变小”或“不变”）。我国已经对玻璃幕墙的安装制定了限制性法规，因为玻璃幕墙会发
生________（选填“镜面”或“漫”）反射，造成光污染。
【答案】(1).虚(2).不变(3).镜面反射
8.（2019年郴州，19）小明身高1.65m，站在竖直放置的平面镜前2m处，他在镜中的像到镜面的距离为m，镜中像的高度为m。
【答案】2；1.65。
9.（2019襄阳，2）在下列四种现象中,由光的反射形成的是
A.阳光照射下高楼大厦产生的影子
B.襄阳护城河河面上倒映着古城墙的影像
C.池里水看起来比实际的浅
D.斜插入水中的筷子,从侧面看,筷子变弯了
【答案】B
10.（2019新疆，3）下列光学仪器或日常用品中，能够成与物体大小相等的虚像的是
中考物理作图专题《平面镜成像作图》专项训练(解析版)
第1页，共18页
《平面镜成像作图》
一、作图题
1. 如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。在图中找出挡板左侧这个发光点的位置。
2. 请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。
3. 如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
第2页，共18页 4. 如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．
5. 如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。（要求保留必要的辅助线）
6. 已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．
第3页，共18页 7. 如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。
8. 春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。
9. 请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图． 第4页，共18页 10. 试在图中画出钟表两指针像的位置．
11. 如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．
12. 如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。请你画出人眼在B点处通过平面镜看到A物体的像的光路图。
第5页，共18页 13. 根据光的传播方向，请在图中画出平面镜。
中考物理(真题版)专题练习：平面镜成像实验
平面镜成像实验1.（2019重庆B卷，16）如图所示是“探究平面镜成像特点”的实验装置，小斌同学将薄玻璃板______放在铺有白
纸的水平桌面上，在玻璃板的一侧点燃蜡烛A.透过玻璃板观察另-侧蜡烛A的像；再拿另一支外形完全相同的蜡烛
B竖直放在玻璃板后面，调整蜡烛B的位置若与像重合，说明像与物的大小_____ ；移去蜡烛B. 在其位置上竖立光屏，发现光屏上不能呈现蜡烛A的像，说明平面镜成正立的__（选填"虚“或“实”）像。
2.（2019 青岛，14）探究平面镜成像特点
①如图所示，把一只点燃的蜡烛a 放在玻璃板的前面，可以看到它在玻璃板后面的像，再拿一只外形相同但不
点燃的蜡烛b ，以确定像的位置。②将蜡烛向镜面靠近，所成像的大小。
3.（2019长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置．
（1）取两支完全相同的蜡烛，是为了探究像与物的关系．（2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，记录蜡烛A、蜡烛B的
位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡烛A位于2位置时的像在点；蜡
烛A由2位置移到3位置，像的大小。选填（“变大”、“变小”或“不变”）．
（3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线对应的入射光线．
4.（2019呼和浩特，11）小明同学利用如图所示装置探究“平面镜成像的特点”
（1）把一支点燃的蜡烛A放在玻璃板的前面，再拿另一支外形相同的未点燃的蜡烛B竖立着在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，这个位置就是像的位置，在白纸上记下A和B的位置。移动点燃的蜡烛，重
复多次实验。分别测出A和B到玻璃板的距离，并将现象、数据记录在下表中
进一步实验与分断，可以得到结论:平面镜所成像的大小与物体的大小相等，像和物体到平面镜的距离相等，像和物
体的连线与镜面垂直，平面镜所成的像与物体关于镜面______________；（2）小明照镜子时，他从与镜相距1m处移动至3m处时，他和像之间的距离改变了______________m当他远离镜
山东省2019年中考物理真题汇编二：光现象(含解析)
山东省2019年中考真题汇编
光现象
一．选择题（共12小题）
1．（2019•临沂）下列光现象，由于光的折射形成的是（ ）
A．小孔成像 B．鹦鹉照镜子 C．手影游戏 D．放大镜
【答案】D。
【解析】A、小孔成像是由光沿直线传播形成的，故A错误；
B、鹦鹉照镜子属于平面镜成像，是由光反射形成的，故B错误；
C、手影游戏是由于光的直线传播造成的。故C错误；
D、放大镜成像，属于凸透镜成像，利用了光的折射，故D正确；
2．（2019•临沂）关于平面镜成像特点的探究实验，下列说法正确的是（ ）
A．光屏用来验证像的虚实 B．玻璃板可以与纸面不垂直
C．蜡烛离玻璃板越近像越大 D．做多组数据可以减小实验误差
【答案】A。
【解析】A、光屏能承接实像，虚像不能承接在光屏上，使用光屏是为了验证平面镜所成像的虚实，故A正确；
B、为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故B错误；
C、平面镜成像的大小与物体的大小有关，与物体到平面镜的距离无关，故C错误。
D、做多次实验获得多组数据是为了得到普遍的规律，故D错误；
3．（2019•潍坊）如图所示的光现象中，与小孔成像原理相同的是（ ）
A．苹果的影子 B．海市蜃楼 C．平面镜中的像 D．水中筷子“变弯” 【答案】A。
【解析】小孔成像是光的直线传播形成的；
A、苹果的影子是由于光的直线传播形成的，故A符合题意；
B、海市蜃楼是由于光的折射形成的，故B不符合题意；
C、平面镜中的像属于平面镜成像，是由于光的反射形成的，故C不符合题意；
D、水中筷子“变弯”是由于光的折射形成的，故D不符合题意。
4．（2019•淄博）小明在湖边树萌下乘凉，想到了所学的物理知识。其中合理的是（ ）
A．树下的圆形光斑，是光沿直线传播形成的
B．看到池水“变”浅，是光的反射引起的
C．水中出现树的倒影，水中的“树”比岸上的树小

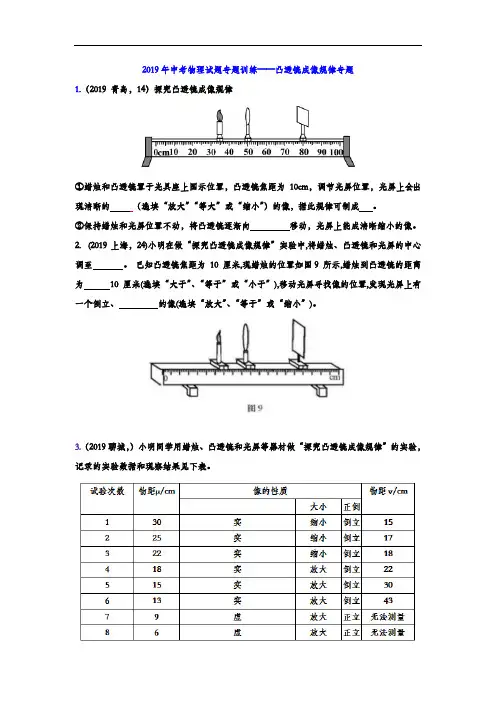

2019年中考物理试题专题训练——凸透镜成像规律专题(word版含答案)
2019年中考物理试题专题训练——凸透镜成像规律专题
1.（2019 青岛，14）探究凸透镜成像规律
①蜡烛和凸透镜置于光具座上图示位置，凸透镜焦距为 10cm，调节光屏位置，光屏上会出现清晰的
（选填“放大”“等大”或“缩小”）的像，据此规律可制成 。
②保持蜡烛和光屏位置不动，将凸透镜逐渐向
移动，光屏上能成清晰缩小的像。
2. (2019上海，24)小明在做“探究凸透镜成像规律”实验中,将蜡烛、凸透镜和光屏的中心调至 。 已知凸透镜焦距为 10 厘米,现蜡烛的位置如图9 所示,蜡烛到凸透镜的距离为 10 厘米(选填“大于”、“等于”或“小于”),移动光屏寻找像的位置,发现光屏上有一个倒立、
的像(选填“放大”、“等于”或“缩小”)。
3.（2019聊城，）小明同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验，记录的实验数据和现察结果见下表。
分析表中数据回答下列问题。
（1）实验中供了如下三种不同焦距的透镜，则小明所用透镜的焦距f为 。
A.20cm B.10cm C.15cm
（2）比较物距μ与焦距f的关系，可得出：
①凸透镜成缩小实像的条件是
。
②凸透镜成虚像的条件是
。
（3）凸透镜成放大的实像时，μ
v．（选填“＞”“＝”或“＜”）
4.（2019威海，23）如图是“探究凸透镜成像的规律”实验装置，小明通过实验得到了如表所示的实验数据，请回答下列问题：
（1）根据表可知凸透镜的焦距f＝
cm。
（2）当u＝25cm时，像距ν应该在
（选填“15﹣16”、“16﹣17”、“17﹣18“、“18﹣19”或“19﹣20”）cm范围内；当u＝60cm时，光屏上成
（选填“放大”或“缩小”）的像，此种成像原理可以制成什么光学仪器？
2019年中考物理真题集锦——专题二：光学作图(word版含答案)
2019年中考物理真题集锦——专题二：光学作图
1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）
3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像
5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。”（如图）。请在答题卡指定位置，通过作图确定“大镜”的位置。
9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。
10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。请作出这条入射光线并完成光路图。
11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。请画出
光的传播路径
12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。关于他在平面镜中所成像的特点，下列描述中正确的是
专题02 光现象(第02期)-2019年中考真题物理分类汇编(解析版)
专题02 光现象
1．（2019·广东深圳）下列有关光的表述正确的是
A．“凿壁偷光”——光的直线传播
B．岸上的人看到水中的鱼——光的镜面反射
C．“海市蜃楼”——光的漫反射
D．驾驶员看到后视镜中的景物——光的折射
【答案】A
【解析】“凿壁偷光”指光从破损的墙壁穿出形成光斑，属于光的直线传播现象，故A正确；岸上的人看到水中的鱼属于光从一种介质进入另一种介质，是光的折射现象，不是镜面反射现象，故B错误；“海市蜃楼”属于光的折射现象，不是光的漫反射现象，故C错误；通过后视镜观察景物，属于光的反射现象，不是光的折射现象，故D错误。
2．（2019·湖南衡阳）如图所示的光现象中，由于光的反射形成的是
A．小孔成像
B．天空彩虹
C．池水变浅
D．水中倒影
【答案】D
【解析】小孔成像是由于光的直线传播形成的倒立的像，故A不符合题意；雨过天晴时，是太阳光通过悬浮在空气中细小的水珠，此时白光经水珠折射以后，分成各种彩色光，即雨后天空出现的彩虹是由光的色散形成的，故B不符合题意；池水变浅，是因为从池底反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底的虚像，比实际位置偏高，属于光的
折射现象，故C不符合题意；水中倒影属于平面镜成像，是由于光的反射形成的，故D符合题意。
3．（2019·山东淄博）小明在湖边树荫下乘凉，想到了所学的物理知识。其中合理的是
A．树下的圆形光斑，是光沿直线传播形成的
B．看到池水“变”浅，是光的反射引起的
C．水中出现树的倒影，水中的“树”比岸上的树小
D．阳光中的紫外线可以灭菌，也可以用来遥控
【答案】A
【解析】浓密的树荫下出现很多圆形的光斑，这是由于光的直线传播引起的。故A合理；池水看起来比实际浅，这是由于光的折射引起的。故B错误；水中出现树的倒影，是平面镜成像现象，水中的“树”是岸上的树的虚像，两者大小相等。故C错误；紫外线具有杀菌作用，遥控器利用的是红外线。故D错误。
2019年中考物理真题集锦专题二光学作图word版含答案
年中考物理真题集锦——专题二：光学作图2019ABAO在平如图所示，一束由2019广州，13）点，画出物体发出的光射到平面镜表面1.（AO 面镜中的像，并画出入射光线的反射光线。
（保留作A'.MN所成的像47）如图所示，请你画出烛焰上A点经平面镜20192.（哈尔滨，图痕迹）
3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像
5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束 ＝RODD点由空气射入玻璃砖（如图为平面图），已知，画出光从激光垂直于直径AC束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
S中所成的像，请在图中画出发光点为发光点S'S在平面镜MN6.(2019娄底，19)如图所示， 点的光线。的位置，并画出一条由S点发出，经平面镜反射后通过P
′B′。2019（聊城，）如图所示，画出物体AB在平面镜中的像A7.
“取大镜高悬，置水盆于下，则见四邻）汉代的《淮南万毕术》中记载：218.（.2019烟台， 。请在答题卡指定位置，通过作图确定“大镜”的位置。矣。”（如图）
如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行22）山西，9.（2019保证驾驶成在司机前面斜上方避免干扰司机视线，车时，车内景物通过挡风玻璃所成的像，点）的像A看到车内装饰物（点）通过挡风玻璃安全。请你在图乙中画出司机眼睛（BMN 的光路图。
S发出的一条光线射向平面镜，经平面镜反射后如图所示，从点光源）（2019泰安，2110.O 点处。请作出这条入射光线并完成光路图。射向墙壁上的
请通过潜望镜进入小明的眼睛。,所示一束光水平射入潜望镜镜口后,11.(2019济宁，)如图10 画出
中考物理必考实验精解精练专题实验02探究平面镜成像特点含解析
1 实验02探究平面镜成像特点
考点聚焦
探究课题：平面镜成像的特点
实验装置
探究方法 等效替代法,归纳法
探究过程 1. 验证玻璃杯是否代替平面镜成像：将玻璃板垂直置于桌面,在玻璃板的一侧立一支点燃的蜡烛,透过玻璃板观察其另一侧面是否有蜡烛的像。
2.验证像的虚实：将光屏放在像的位置,不透过玻璃板,直接观察光屏上有无像。
3.验证像与蜡烛的大小关系：将完全相同的未点燃的蜡烛放在像的位置,观察像与物体是否完全重回。
4.验证像与蜡烛到玻璃板距离关系：量出蜡烛和像到玻璃板的距离。
实验结论 1.平面镜所成的像是虚像;2.像与物体的大小相同;3.像到平面镜的距离与物体到平面镜的距离相等;4.像与物体相对平面镜是对称的。
满分归纳——考点方向
器材作用 1. 刻度尺的作用：比较物体与像到玻璃板距离的关系;
2. 白纸或坐标纸作用：标注平面镜、物、像的位置;
3. 为何选两支完全相同的蜡烛：比较物体与像大小的关系;
4. 选用玻璃板而不选用平面镜的原因：玻璃板透光,便于确定像的位置;
5. 为何选择茶色玻璃板：茶色玻璃板反光效果好,使像更清晰;
6. 为何选择较薄的玻璃板：玻璃板的两个表面同时发生反射,两个反射面各成一个像,可以避免重影对实验的影响;
注意事项 1.为什么实验应在较暗的环境下进行：让实验现象更明显;
2 2.如果玻璃板没有垂直放置在桌面上,出现什么现象：实验中无论怎样移动蜡烛都无法使像与物完全重合;
3.记录物体与像的方法：在白纸上分别标出物体和像,每次成像的位置,并标出不同序号（A、A1,B、B1）,方便识别;
4.多次改变蜡烛位置并进行多次实验的目：使实验结论具有普遍性;
5.物体与像的对应关系：物体与像是对称的,左右对称;
6.字母“F”相对平面镜所成的像是：;
经典例题
（2019•滨州）在“探究平面镜成像的特点”实验中,如图1所示：
（1）用玻璃板作为平面镜是为了 。
2019年中考物理真题分类汇编——透镜作图专题(word版含答案)
2019年中考物理真题分类汇编一一透镜作图专题
、凸透镜
1. （ 2019黄石，15）凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中
画出三条光线的折射光线，并作出物点 S的像点S'（注意保留作图痕迹）
2. （2019孝感，12）如图所示，凸透镜斜放，其主光轴与水平成 45°角，F是焦点。一条入
射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射， 已知折射光线BO与水平
成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
3. （2019毕节，16）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部
分在水中，请作出通过凸透镜的入射光线， 以及折射入水后的光线 （方向大致符合物理规律
即可）。
4. （2019徐州，34）如图所示，一束光平行于凸透镜主光轴入射，请画出相应的折射光线.
5. （2019黔东南，17）如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半 部分在水中，请作出通过凸透镜的入射光线， 以及折射入水后的光线 （方向大致符合物理规
律即可）。
6. （2019怀化，29）如图所示，光线伍平行于凸透镜的主光轴，光线右过光心乙清在图中作出 光线a、 b经过凸透镜后的折射光线；
7. （ 2019青岛，2）下列作图，错误的是
凸进如丸後的柞禺 挣止観水半面上椅体曲愛力 越体的鞏场
B C D
8. （ 2019潍坊，）如图所示，AB为遮光板，S'是点光源S在平面镜中所成的像， S发出的 一条光线经平面镜反射后恰好经过凸透镜左侧焦点 F。
请画出：
（1） 光源S的位置；
（2） 光线EF的入射光线；
（3） 光线EF经凸透镜后的出射光线。
9. （2019广州，14）图为某望远镜内部部分光路图，物镜是凸进镜,O为光心，F为物镜焦 点，焦距为 500mm。
（1）在图中画出光线 a b经物镜折射前的入射光线。
2019年中考物理试题专题训练——光现象实验专题(word版含答案)
2019年中考物理试题专题训练——光现象实验专题
1.（2019徐州，30）在“探究光的反射规律”实验中，平面镜水平放置，白纸板要
放置在平面镜上；图中反射角度数为
；能不能因此得出反射光线和入射光线总是垂直的结论？
．
2.（2019菏泽，23）小明探究“光的折射规律”时，做了两个实验，如图所示。对比两图，你有什么发现？_________。根据这两幅图，请你提出一个有探究价值的问题：_________。
3.(2019云南，20)学习了密度的知识后,好奇的小王同学想知道老师所用粉笔的密度。在老师指导下进行了如下探究：
(1)他把10支粉笔放到调好的托盘天平上，当天平再次平衡，,右盘的砝码和标尺上游码的位置如图甲所示,则每支粉笔的质量为 g
(2)小王在量简中加入体积为V1的水，把一支粉笔放入量简，发现粉笔在水面停留一瞬，冒出大量的气泡后沉底。量简中水面到达的刻度为V2若把(V2 - V1)作为粉笔的体积来计算粉笔的密度，测得粉笔的密度会比真实值 (选填“大”或“小”)原因是
。
(3)小王把一支同样的粉笔用一层保鲜膜紧密包裹好放入水中(保鲜膜的体积忽略不计),发现
粉笔漂浮在水面上，于是他用水、小金属块、量简和细线测量粉笔的体积,如图乙所示。粉笔的密度为 g/cm3，粉笔越写越短后密度 (选填“变大”,“变小”或“不变”)
(4)小王看到步骤(3)中量简内浸在水里的粉笔变长变粗,这是由于光的
（填“反射”、“折射”或“直线传播”)形成的粉笔的
。
4..（2019通辽，20）菜同学为了探究“平面镜成像时，像与物到平面镜的距离的关系”，所用的实验器材有：单面镀膜的玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图（甲）所示。
