各种电容实物图
1．电解电容2. 瓷介电容器3.独石电容B电容器（薄膜电容器）5.高压电容器6. 涤纶电容7.安规电容8．贴片电容1. 色环电感2. 磁珠3. 电感工字电感4.1.电位器、可调电阻系列 3296精密可调电位器2.电位器、可调电阻系列 3386可调电阻3. 电位器、可调电阻系列蓝白可调电阻4.电位器5. 电位器、可调电阻系列单、多圈线绕电位器6.1.膜电阻2.3. 电阻类水泥电阻4.压敏电阻5.热敏电阻6.光敏电阻工程师必备电容知识笔记(2011-09-01 19:33)分类：技术文档第一：电容的特性(隔直通交)电容器是一种能储存电荷的容器.它是由两片靠得较近的金属片，中间再隔以绝缘物质而组成的.按绝缘材料不同，可制成各种各样的电容器.如：云母.瓷介.纸介，电解电容器等.在构造上，又分为固定电容器和可变电容器.电容器对直流电阻力无穷大，即电容器具有隔直流作用.电容器对交流电的阻力受交流电频率影响，即相同容量的电容器对不同频率的交流电呈现不同的容抗.为开么会出现这些现象呢'这是因为电容器是依靠它的充放电功能来工作的，电源开关s未合上时.电容器的两片金属板和其它普通金属板—样是不带电的。
当开关S合上时，，电容器正极板上的自由电子便被电源所吸引，并推送到负极板上面。
由于电容器两极板之间隔有绝缘材料，所以从正极板跑过来的自由电子便在负极板上面堆积起来.正极板便因电子减少而带上正电，负极板便因电子逐渐增加而带上负电。
电容器两个极板之间便有了电位差，当这个电位差与电源电压相等时，电容器的充电就停上了.此时若将电源切断，电容器仍能保持充电电压。
对已充电的电容器，如果我们用导线将两个极板连接起来，由于两极板间存在的电位差，电子便会通过导线，回到正极板上，直至两极板间的电位差为零.电容器又恢复到不带电的中性状态,导线中也就没电流了.电容器的放电过程如图3所示.加在电容器两个极板上的交流电频率高，电容器的充放电次数增多;充放电电流也就增强;也就是说.电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大.对于同一频率的交流电电.电容器的容量越大，容抗就越小，容量越小,容抗就越大.第二、:电容器的参数与分类在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点，以及机械或环境的限制条件等。
这里将对电容器的主要参数及其应用做简单说明。
1. 标称电容量( C R )。
电容器产品标出的电容量值。
云母和陶瓷介质电容器的电容量较低(大约在5000pF 以下);纸、塑料和一些陶瓷介质形式的电容器居中(大约在0.00 5uF~1.0uF );通常电解电容器的容量较大。
这是一个粗略的分类法。
2. 类别温度范围。
电容器设计所确定的能连续工作的环境温度范围。
该范围取决于它相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度(可以连续施加额定电压的最高环境温度)等。
3. 额定电压( U R )。
在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。
电容器应用在高电压场和时，必须注意电晕的影响。
电晕是由于在介质/ 电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。
在交流或脉动条件下，电晕特别容易发生。
对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。
4. 损耗角正切( tg δ )。
在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为损耗角正切。
在实际应用中，电容器并不是一个纯电容，其内部还有等效电阻，它的简化等效电路如附图所示。
对于电子设备来说，要求R S 愈小愈好，也就是说要求损耗功率小，其与电容的功率的夹角要小。
5. 电容器的温度特性。
通常是以20 ℃基准温度的电容量与有关温度的电容量的百分比表示。
6. 使用寿命。
电容器的使用寿命随温度的增加而减小。
主要原因是温度加速化学反应而使介质随时间退化。
7. 绝缘电阻。
由于温升引起电子活动增加，因此温度升高将使绝缘电阻降低。
电容器包括固定电容器和可变电容器两大类。
其中固定电容器又可根据其介质材料分为云母电容器、陶瓷电容器、纸/ 塑料薄膜电容器、第三、电容的类别和符号电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
上图是小型纸介电容，下图是立式矩开密封纸介电容。
表1列出电容的类别和符号。
表2是常用电容的几项特性。
第四: 电解电容极性的判别不知道极性的电解电容可用万用表的电阻挡测量其极性。
我们知道只有电解电容的正极接电源正(电阻挡时的黑表笔)，负端接电源负(电阻挡时的红表笔)时，电解电容的漏电流才小(漏电阻大)。
反之，则电解电容的漏电流增加(漏电阻减小)。
测量时，先假定某极为“ + ”极，让其与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度(表针靠左阻值大)，然后将电容器放电(既两根引线碰一下)，两只表笔对调，重新进行测量。
两次测量中，表针最后停留的位置靠左(阻值大)的那次，黑表笔接的就是电解电容的正极。
测量时最好选用R*100 或R*1K 挡。
用万用表判断电容器质量第五、用万用表判断电容器质量视电解电容器容量大小，通常选用万用表的R×10 、R×100 、R×1K 挡进行测试判断。
红、黑表笔分别接电容器的负极(每次测试前，需将电容器放电)，由表针的偏摆来判断电容器质量。
若表针迅速向右摆起，然后慢慢向左退回原位，一般来说电容器是好的。
如果表针摆起后不再回转，说明电容器已经击穿。
如果表针摆起后逐渐退回到某一位置停位，则说明电容器已经漏电。
如果表针摆不起来，说明电容器电解质已经干涸推失去容量。
有些漏电的电容器，用上述方法不易准确判断出好坏。
当电容器的耐压值大于万用表内电池电压值时，根据电解电容器正向充电时漏电电流小，反向充电时漏电电流大的特点，可采用R×10K 挡，对电容器进行反向充电，观察表针停留处是否稳定(即反向漏电电流是否恒定)，由此判断电容器质量，准确度较高。
黑表笔接电容器的负极，红表笔接电容器的正极，表针迅速摆起，然后逐渐退至某处停留不动，则说明电容器是好的，凡是表针在某一位置停留不稳或停留后又逐渐慢慢向右移动的电容器已经漏电，不能继续使用了。
表针一般停留并稳定在50 - 200K 刻度范围内。
第六、略谈电解电容一、电解电容在电路中的作用1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容.由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰.2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合.为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
二、电解电容的判断方法电解电容常见的故障有，容量减少，容量消失、击穿短路及漏电，其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起，而击穿与漏电一般为所加的电压过高或本身质量不佳引起。
判断电源电容的好坏一般采用万用表的电阻档进行测量.具体方法为：将电容两管脚短路进行放电，用万用表的黑表笔接电解电容的正极。
红表笔接负极(对指针式万用表，用数字式万用表测量时表笔互调)，正常时表针应先向电阻小的方向摆动，然后逐渐返回直至无穷大处。
表针的摆动幅度越大或返回的速度越慢，说明电容的容量越大，反之则说明电容的容量越小.如表针指在中间某处不再变化，说明此电容漏电，如电阻指示值很小或为零，则表明此电容已击穿短路.因万用表使用的电池电压一般很低，所以在测量低耐压的电容时比较准确，而当电容的耐压较高时，打时尽管测量正常，但加上高压时则有可能发生漏电或击穿现象.三、电解电容的使用注意事项1、电解电容由于有正负极性，因此在电路中使用时不能颠倒联接。
在电源电路中，输出正电压时电解电容的正极接电源输出端，负极接地，输出负电压时则负极接输出端，正极接地.当电源电路中的滤波电容极性接反时，因电容的滤波作用大大降低，一方面引起电源输出电压波动，另一方面又因反向通电使此时相当于一个电阻的电解电容发热.当反向电压超过某值时，电容的反向漏电电阻将变得很小，这样通电工作不久，即可使电容因过热而炸裂损坏.2.加在电解电容两端的电压不能超过其允许工作电压，在设计实际电路时应根据具体情况留有一定的余量，在设计稳压电源的滤波电容时，如果交流电源电压为220~时变压器次级的整流电压可达22V，此时选择耐压为25V的电解电容一般可以满足要求.但是，假如交流电源电压波动很大且有可能上升到250V以上时，最好选择耐压30V以上的电解电容。
3，电解电容在电路中不应靠近大功率发热元件，以防因受热而使电解液加速干涸.4、对于有正负极性的信号的滤波，可采取两个电解电容同极性串联的方法，当作一个无极性的电容本章小结: 电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。
与电阻器相似，通常简称其为电容，用字母C表示。
顾名思义，电容器就是“储存电荷的容器”。
尽管电容器品种繁多，但它们的基本结构和原理是相同的。
两片相距很近的金属中间被某物质(固体、气体或液体)所隔开，就构成了电容器。
两片金属称为的极板，中间的物质叫做介质。
电容器也分为容量固定的与容量可变的。
但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。
不同的电容器储存电荷的能力也不相同。
规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。
电容的基本单位为法拉(F)。
但实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用微法(μF)、纳法(nF)、皮法(p F)(皮法又称微微法)等，它们的关系是：1法拉(F)= 1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF) 在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。
电容器的种类
电容器的种类概述类别：网文精粹阅读：18221．概述由于电子、电气设备的不同，对电容器的种类规格和种类要求也不一样。
为适应不同性能的需要，各生产厂研制开发了许多种类的电容器。
电容器的种类很多，一般可归纳为两种分类方法。
第一类：按所用绝缘材料（电介质）的不同夯类。
①固体无机介质电容器。
如陶瓷电容器（CC高频、CT低频）、云母电容器（CY）、玻璃釉电容器（CI）和玻璃膜电容器（CO）。
②固体有机介质电容器，如聚苯乙烯电容器（CB）、聚丙烯电容器（CBB）、纸介电容器（CH）、涤纶电容器（CL）等有机薄膜电容器。
③电解电容器，如铝电解电容器（CD）、担电解电容器（CA）和锯电解电容器（CN），另外还有气体介质电容器，如空气电容器。
第二类：按电容器的结构形式分类。
①固定电容器：电容量不能改变的电容器。
②可变电容器和微调电容器：电容量在一定范围和较小的范围内可进行人为调整的电容器。
还可以根据用途分为滤波电容器、祸合电容器及旁路电容器等。
总之，在一般的电子电路中，电容器基本上有固定电容器、微调电容器和电解电容器三大类。
2．不同种类电太霖的介绍（1)瓷介质电容器瓷介质电容器是以陶瓷材料作为绝缘介质的，所以叫瓷介质电容器。
瓷介质电容器的电极是在瓷片表面用烧结渗透的方法形成银层而构成的。
按照工作电压，瓷介质电容器又可分为低压电容器和高压电容器两种。
瓷介质电容器的容量误差一般有士2%、士15%、士10%、士20%几个等级。
瓷介质电容器的形状和结构常见的有管形、圆片形、筒形及叠片形，如图2-10所示。
(2)云母电容器云母电容器的表面上一般都标有型号和电容量等：①型号，用字母C表示电容器，用Y表示虫容的介质材料是云母，在型号后边用数字表示产品类别，规定用数字1或2表示非密封产品。
②标称容量与容量容许误差，在电容器上标称的容量是指该电容器应该达到的容量，所以都是标称容量值，一般用直标法表示，如0 ．022 pF表示0 ．022微法，3 300 pF表示3300微微法。
同样是3.7v电压，一万法拉的超级电容，相当于锂电池多少毫安时？
同样是3.7v电压，一万法拉的超级电容，相当于锂电池多少毫安时？电容和蓄电池有着不同的特点和应用领域，如果要把二者进行对比，就要设置一些条件，否则这种对比就失去意义。
首先Ah（1Ah＝1000mAh）是电池的容量单位，它只是放电电流和时间的承积，与电池电压无关。
既然提问中把电压限制在了3.7V，那么就要用电池所储存的能量数来进行比较。
这个能量单位是Wh，它是电池容量和电压的承积。
另外，所有电池都有放电电压下限，特别是锂电池的电压下限最为严格，如突破会存在危险。
而用电器也是存在电压下限的，这个下限和电池下限的特点正好相吻合，因此可视为电池的电量能够被用净。
但电容的放电是无下限的，可以放电至零。
在替代电池使用时，低于下限的能量无法得到利用，这是个绕不开的现实问题。
既然要和电池相比，我们就不得不为电容设定一个放电的电压范围。
参照锂电池特点，我们把电压范围设定为2.5～4.2v。
明确了以上前提，下面作一下简单计萛就可以了:首先计萛电容可储存多少焦耳的能量。
（4.2-2.5）²㐅10000F＝28900 J。
因放电时电压也会下降，假设下降沿一条倾斜直线进行，所以萛出的焦耳数要÷2。
既:28900 ÷ 2＝14450J。
然后计萛出Wh: 14450 J÷3600s≈4Wh。
按3.7V还原成Ah: 4Wh ÷ 3.7ⅴ＝1.085 Ah ＝1085mAh。
我们常见的单节18650锂电池容量一般在2000mAh上下，因此10000 F的电容器只相当单节2000mAh电池容量的一半，下面是一万法拉电容和电池的实物体积比较:图中的电容耐压只有2.85V，若换成5.5V体积还要大。
由此可见，用电容完全替代电池还有很长的路要走。
这当中也包含研制出可以让电容放电至零伏的大功率高效DC一DC转换电路。
以上是我的回答。
欢迎评论，转发、点赞！。

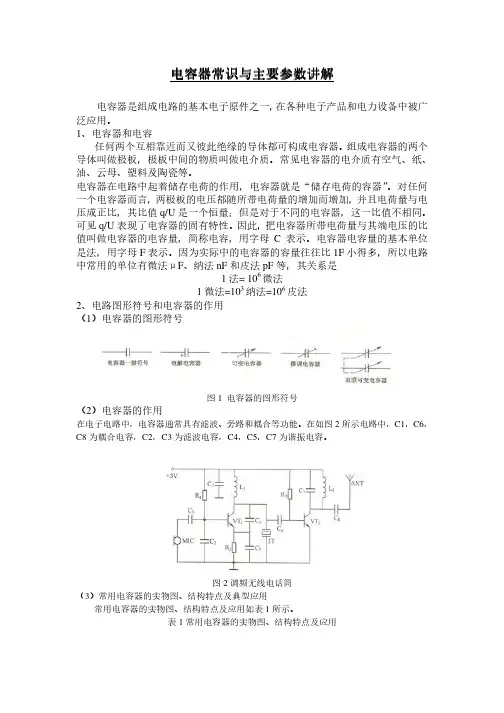

电容器常识与主要参数讲解
讲解电容器常识主要参数讲解与主要参数电容器常识与电容器是组成电路的基本电子原件之一，在各种电子产品和电力设备中被广泛应用。
1、电容器和电容任何两个互相靠近而又彼此绝缘的导体都可构成电容器。
组成电容器的两个导体叫做极板，极板中间的物质叫做电介质。
常见电容器的电介质有空气、纸、油、云母、塑料及陶瓷等。
电容器在电路中起着储存电荷的作用，电容器就是“储存电荷的容器”。
对任何一个电容器而言，两极板的电压都随所带电荷量的增加而增加，并且电荷量与电压成正比，其比值q/U是一个恒量；但是对于不同的电容器，这一比值不相同。
可见q/U表现了电容器的固有特性。
因此，把电容器所带电荷量与其端电压的比值叫做电容器的电容量，简称电容，用字母C表示。
电容器电容量的基本单位是法，用字母F表示。
因为实际中的电容器的容量往往比1F小得多，所以电路中常用的单位有微法μF、纳法nF和皮法pF等，其关系是1法= 106微法1微法=103纳法=106皮法2、电路图形符号和电容器的作用（1）电容器的图形符号图1 电容器的图形符号（2）电容器的作用在电子电路中，电容器通常具有滤波、旁路和耦合等功能。
在如图2所示电路中，C1，C6，C8为耦合电容，C2，C3为滤波电容，C4，C5，C7为谐振电容。
图2调频无线电话筒（3）常用电容器的实物图、结构特点及典型应用常用电容器的实物图、结构特点及应用如表1所示。
表1常用电容器的实物图、结构特点及应用电容器的主要参数电容器的主要参数有标称容量与允许偏差、额定工作电压、绝缘电阻、温度系数、电容器损耗和频率特性等。
1、电容器的标称容量与允许偏差标志在电容器上的电容量称作标称容量。
电容器的实际容量与标称容量存在一定的偏差，电容器的标称容量与实际容量的允许最大偏差范围，称作电容器的允许偏差。
电容器的标称容量与实际容量的误差反映了电容器的精度。
精度等级与允许偏差的对应关系如表1所示。
一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级。

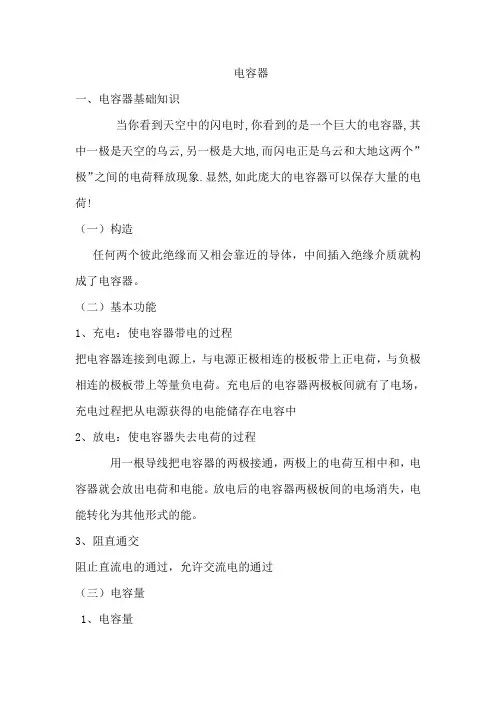

第二章电容器
电容器一、电容器基础知识当你看到天空中的闪电时,你看到的是一个巨大的电容器,其中一极是天空的乌云,另一极是大地,而闪电正是乌云和大地这两个”极”之间的电荷释放现象.显然,如此庞大的电容器可以保存大量的电荷!（一）构造任何两个彼此绝缘而又相会靠近的导体，中间插入绝缘介质就构成了电容器。
（二）基本功能1、充电：使电容器带电的过程把电容器连接到电源上，与电源正极相连的极板带上正电荷，与负极相连的极板带上等量负电荷。
充电后的电容器两极板间就有了电场，充电过程把从电源获得的电能储存在电容中2、放电：使电容器失去电荷的过程用一根导线把电容器的两极接通，两极上的电荷互相中和，电容器就会放出电荷和电能。
放电后的电容器两极板间的电场消失，电能转化为其他形式的能。
3、阻直通交阻止直流电的通过，允许交流电的通过（三）电容量1、电容量指电容器加上电压后储存电荷能力的大小。
储存电荷越多电容量越大。
电容量与电容器的介质、极板面积、极板间距等有关。
d sC ε=2、电容器的带电量一极板所带电荷量的绝对值，用Q 表示。
3、电容器所带电量与两极板间的电压的比值叫电容。
UQ C =4、单位：法拉（F ）5、物理意义：如果加在两个极板间的电压是1V ，每个极板所带电量为1C ，则电容器的电容量为1F 。
pF F F 12610101==μ二、电容器的分类1、按介质分：空气介质、纸介介质、金属化介质、云母、玻璃釉、瓷介等2、按结构分（1）固定电容：又分为无极性、有极性 （2）可变电容：又分为可变和半可变 三、常见固定电容器 （一）纸介电容器（CZ ）1、介质纸介电容用纸为介质的电容器。
2、工艺用带状的两层铝箔或锡箔作为电极，中间垫以浸过石蜡的纸并卷绕成圆柱形，然后接出引线，再经过浸渍处理，用外壳封装或环氧树脂灌封而成。
3、特点其特点为由于介质厚度小（一般为6~20μm），且电容纸具有较高的抗拉强度，故可卷绕成容量大，体积小的电容，容量可以达到1~20uF。
电阻-电容-电感的基本的介绍(幻灯片)
• 电感器电感量的大小，主要取决于线圈的圈数（匝数）、绕制方式、
有无磁心及磁心的材料等等。通常，线圈圈数越多、绕制的线圈越密 集，电感量就越大。有磁心的线圈比无磁心的线圈电感量大；磁心导 磁率越大的线圈，电感量也越大。
•
电感量的基本单位是亨利（简称亨），用字母"H"表示。常用的
单位还有毫亨（mH）和微亨（μH），它们之间的关系是：
• 大致分类有： 滤波电容 耦合电容 退耦电容 旁路电容
电容
• 电容器在电路中有容纳电荷的作用，也即存储能量的作用。
电容器存储能量是需要时间的，因此电容电容器两端电压 不能突变。且电容量越大，可存储的能量就越多。电容器 最重要的两个参数是它的电容量和耐压。
电感：
• 电感：当线圈通过电流后，在线圈中形成磁场感
• 电容器实物图：在国
际单位制里，电容的单位是法
拉，简称法，符号是F,常用的电
容单位有毫法(mF)、微法(μF)、
纳法(nF)和皮法(pF)(皮法又称
微微法)等，换算关系是：
•
1法拉(F)= 1000毫法
(mF)=1000000微法(μF)
•
1微法(μF)= 1000纳法
(nF)= 1000000皮法(pF)。
黄（x10000），银（正负10%），则此电阻的阻值为
27Ωx10000=270000Ω，也就是270KΩ，公差为正负10%。
•
再如，某5色环电阻的颜色从左到右依次是红（2），绿（5），
蓝（6），红（x100），棕（正负1%），则此电阻的阻值为
256Ωx100=25600Ω，也就是25.0KΩ，公差为正负1%。
电阻 电容 电感的基本介绍
测控112班 27罗凯
常见元件的封装实物图汇总
常见元器件封装实物图Protel 99SE 中常见元件的封装形式2007年06月20日 16:491.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P 沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
电子元件识别大全附图简体
元件识别指南目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件;范围公司主要产品电脑主机板中的电子元件认识：工作中最常用的的电子元件有：电阻、电容、电感、晶体管包括二极管、发光二极管及三极管、晶体、晶振振荡器和集成电路IC;连接器元件主要有：插槽、插针、插座等;其它一些五金塑胶散件：散热片、胶针、跳线铁丝等;电子元件电阻电阻用“R”表示,它的基本单位是欧姆Ω1MΩ兆欧=1,000KΩ千欧=1,000,000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻;色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字其中金色和银色表误差：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻如图2和五色环电阻如图1：1.四色环电阻普通电阻：电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向;如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7；紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0；最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间;例如：某电阻色环颜色顺序为：黄-紫-橙-银,表示该电阻的阻值为：47,000Ω=47KΩ,误差范围：±10%之间;2.五色环电阻精密电阻:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A有些五色环电阻,两端的金属都有色环;这种电阻都会有4道色环相对靠近,集中在一起,而另一道色环则远离那4道色环,单独标在金属帽上的色环是表误差的第5环;B五色环电阻增加了第3道色环表示阻值的低位,第五环表示误差范围;1.SMD排型电阻简称排阻,排阻的外形如图3,它没有极性;它的内部结构实际上是由多个小电阻排列在一起,所以叫排阻;图3排型电阻图4单片电阻2.SMD单片电阻,它的体积小如碎米,按其几何尺寸可分0805、0603等型,没有极性;示值方法为：精密电阻：以两位数字和一位英文字母表示,数字表有效数字的代码,字母表示十的幂次关系,两者之积即为其阻值;如：47B,“47”是301的代号,“B”表示101,所以该电阻的阻值为301×101=3010欧姆;详细资料可查询物料规格承认书有关精密电阻之阻值对照表;片状电阻表面有丝印,由于误差不同而分三位数和四位数表示：A对于三位数表示的,前二位表示有效数字,第三位数表示有效数字后“0”的个数,这样得出的阻值单位为其基本单位欧姆Ω;如：“223”表示22000欧姆;这种电阻的误差范围一般是J 级,即±5%;B对于四位数表示的,前三位表示有效数字,第四位数表示有效数字后“0”的个数,这样得出的阻值单位也为其基本单位欧姆Ω;如：“1001”表示1000欧姆;这种电阻的误差范围一般是±1%;C片状电阻除了阻值与误差等级这两个参数外,还有承受功率和体积二个参数,常用的各1311等,其规格代号分别为Q、F、H和B;电阻的体积用英制单位英寸表示,如0603表示×英寸,一般而言,0805规格的电阻承受的功率为1/10W,也有少部分为1/8W,1206规格的电阻承受的功率为1/8W;当客户封电阻的供应商有特殊要求时即常说的牌子,可在产品BOM上描述;3.DIP排型电阻◆A型排阻：内部结构如图,每个小电阻的阻值都一样,小电阻的其中一脚全部连通到第1脚“1”上,因此第1脚“1”与任何一只脚的阻值都相同,公共脚与其他脚不能插错,所以A型排阻有极性;在实物上有小点一端的脚即为第1脚,插机时对应相应位置的小点即可;◆B型排阻：内部结构如图,各个小电阻的阻值各自独立地排列在一起,每个小电阻的阻值都一样,因此B型排阻没有公共脚,脚数一定为偶数,它没有极性;1 2 3 4 5 6A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种：A．三位数表示方法：前面二位数字表示该排阻的阻值的最高位和次高位,第3从头再来表示“0”的个数;如：472T表示该排阻的阻值为4700欧姆,误差等级为T级;B．“R”表示法：“R”表示小数点,如3R2表示该排阻的阻值为欧姆;C．“K”表示法：“K”表示千欧单位,如4K7表示该排阻的阻值为4700欧姆;D．直接表示法：直接把阻值标出,如90Ω图示A型排阻丝印中,A10表示它是有10个小电阻的A型排阻图仅作示意；字母“SUP”表示商号、品牌；“212J”表示阻值2100Ω,误差等级为J级;热敏电阻,如下图：4．2电感电感用“L”表示,它的基本单位是亨利H1H=1,000mH毫亨=1,000,000uH微亨公司常用的电感的三种：片状电感如图6、绕线电感、色环电感如图5和磁珠;图5四色环电感图6片状电感用金属线圈与环形磁石自行绕制,无标记;外形酷似电容,如图6示贴片电感及其电感量用三位数表示,前三位为有效数字,第三位数字为有效数字后的“0”的个数,得出的电感量为微亨,其误差等级用英文字母表示：J,K,M分别表示±5%,±10%,±20%; 外型：色环电感与色环电阻外形很相似,只是体形比色环电阻明显胖一些,电感量及误差范围表示方法与色环电阻完全相同,只是得出的结果的单位是uH而不是欧姆;例如：某色环电感的第一道到第四道色环依次是“红、紫、黑、银”,则该电感的电感量为27uH,误差范围为±10%;外观是一个黑色的小圆柱体,表面没有标记如图7,电感量及误差范围需查包装盒或产品说明书;图7 磁珠电容电容用字母“C”表示,它的基本单位是法拉F1F=1000mF毫法=1,000,000nF纳法=,1000,000,000,000pF皮法公司常用的电容有：电解电容、陶瓷电容、独石电容、钽质电容和片状电容;“-”表示该脚为负极,另一脚为正极;图8 电解电容图9 片状电容如图9所示它的外壳是由陶瓷做成的,外形为扁平的近圆形大体圆形,在圆的上方有一小的圆锥体,有极性,在其中的一脚上标正号“+”表示该脚为正极,另一脚为负极;陶瓷电容钽质电容独石电容其外形似粒小石籽,没有极性;,这两个参数一般有两种表示法：A直接表示法：直接标出容量与耐压,这种方法在较大的电容如电解电容、钽质电容上常见,如图示：“10uF 16V”表示该电容的容量为10uF,耐压为16V;B三位数表示法：前面两位表示有效数值,最后一位表示零的个数,得出的容量单位是pF皮法,这种方法在较小的电容上常用,如：陶瓷,独石电容等;如：“102”表示该电容的容量为1000pF;电容的误差等级一般用英文J、K、M、Z字母来表示见附表一;耐压常见的有20V,25V,50V,63V 等；体积常见的有0603,0805,1206,1311,分别用英文字母Q,F,H,B,C表示;晶体管二极管用“D”表示,含有一个PN结,符号是它是一种单向导电元件,即电流只能朝一个方向流动从正极流向负极;因此,二极管是有极性的;二极管表示正负的方法有三种：图10 二极管1 图11二极管2 图12 二极管3A如图10,箭头所指的一端为负极,亦表示电流和流向,由正极流向负极;B如圆示,涂黑的一头表示负极,外壳用玻璃或橡胶封装的小二极管常用此法;二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法,表示该元件是二极管;C如图12,缺口的一端为正极;常见的有红、黄、绿、紫、蓝、白等颜色,它们这些外观颜色即为发光时的颜色;也是有极性的,插机时要留意极性,不能插错;其外形如图：图13 发光二极管它的极性分辨如下：1.金属脚嵌在玻璃里较小的一端为正极,较大的一极是负极;2.外壳下边切弧的一端为负极,对面为正极;三极管用字母“Q”表示,它是一种能将电信号放大的元件,如图16的三极管就是一个典型的例子：像一个被削掉一小半的圆柱体,有三只脚,分别代表三极：基极b、集电极c和发射极e;三极管有极性,三只脚不能弄错;图14 三极管1 图15三极管2 图16三极管3如圆14示如图15示如图16示晶体晶体用字母“X”或“XY”表示,晶体内由一片晶片组成,它是振荡电路的振源,没有极性,外形如圆：图17 圆柱形晶体图18方形晶体有两个脚,外壳用金属封装,以保护里面的晶片,晶体的表面标记有：A商号：用英文字母表示,如：“FIC”B振荡频率：直接用数字标出,如“”表示振荡频率为兆赫兹、32768表示振荡频率为;C生产年份与月份：如“”中A表示1月份,7表97年;具体表示因供应商不同而有变化; 晶振又称振荡器晶振用字母“Y”表示,与晶体相比,晶振的内部除了晶片外,还有电阻、电容等,它已构成一个振荡电路,因此有极性;其外形如图19示,像一块方砖,有四个脚,外壳用金属封装;图19 晶振晶体表面的标记：A 商号,编号,用英文字母和数字表示,如：“DOC-70”;B 振荡频率：直接用数字表示,如“表示兆赫兹;集成电路又称IC集成电路快用字母"U"示常称IC,它有极性,表面有小槽口或圆点等表示方向,插错方向会使IC烧坏,使用时封装方向标志对应路板相应位置的方向标志;IC是集多种功能于一体的一种元件,多采用双排列扁平封装,其引脚封称排列,外观多为有很多脚的黑色方块,常见引脚数有8、14、20、24、40和64甚至100或更多;多用凹槽表示其极性,即凹槽左侧引脚的第1脚为该IC的第1脚,然后按逆时针方向给其余脚按1、2、3…自然数顺序定义;在IC表面一般有厂标,厂名,以及以字母、数字表示的芯片类型、温度范围、工作速度和生产期等;公司常用的有以下几种系列及封装形式：TTL系列：是较为普通、常用的IC,其体形小,双排脚封装,如圆19示：LGS S12GD75232D图19 TTL系列IC丝印图20 TTL系列IC其表面标示的含义是：S 12 GD 75232 D5.设计序号,为D系列;4.容量；3.IC类型,为GD；2.系列代码,为12系列；1.商号、名称,为LGS；这些表面标记中,2、3和4这三个标记是最重要的,只有这三个标记完全相同的IC 才能代用;RAM系列﹕中文称随机存储器RAM系列的外形极性TTL系列IC,如图21及图22所示,不同之处在于表面标记：41256AP-15KM 9942图21 RAM系列IC丝印图22 RAM系列IC外观 KM 1256 A P -15 99426.年份99与生产周42;5.存取速度；4.封装型号,为P；3.设计序号,为A；2.储存容量；1.商号,为KM；这些表面标记中以2和5最为重要,这两个参数不同的RAM系列IC一定不能代用,而且,就算这两个参数相同,但生产厂家不同,都要先经过测试合格后才能代用; ROM系列﹕中文称只读存储器一般,ROM输入资料后是不可以擦除的,可以将输入的资料擦除的ROM有两种：EPROM 中文称：此外线可擦除式可只读存储器和EEROM电可擦除式只读存储器;ROM的外形与RAM相似,如图23所示,不同的是表面丝印,如图23及图24：MX J99313329F002NTPC-12IA7771TAIWAN图23 ROM系列丝印图24 ROM系列MX 29F 002 NTPC -12 LA77716.版本号;5.存取速度；4.设计序号；3.存储容量；2.ROM代号；1.商号；这些标记中以2、3和4是最重要的;PAL系列﹕中文称可编程逻辑阵列IC在我们公司较少用到,外形与前面学过的几种很相似,不同之处在于其表面丝印：PAL 16 L 8 A5.速度如为A"示传送延时为25ns,如为B"表示传送延时为15ns4.可输入数目3.输出类型分组合型：用“L”表示；带锁存弄：用“R”表示；可改变型：用“V”表示2.可输入数目；1.商号；这些标记中2、3、4和5都很重要,PAL需要代用,必须2、3、4、5项完全相同,如果2、3、4任何一项不相同则不可代用；2、3、4项相同而5项不同的PAL,须以试验确认才可代用;IC的封装形式有：SOP、SOJ、QFP、PLCC、PGA、BGA球栅阵列封装IC等,如下图图25 BGAIC连接器件扩展槽SLOT：用以连接声卡、网卡、显示卡和边卡内存条等等适配卡,有以下类型：ISA插槽：它有98个脚位,用于插98PIN的ISA适配卡;AGP插槽：它有124个脚位,用于插124PIN的AGP适配卡如图26;PCI插槽：它有120个脚位,用于插120PIN的PCI适配卡如图27;图26 AGP插槽图27 PCI插槽DIMM槽：动态内存插槽,168PIN,SDRAM同步动态内存即插于此槽如图28;图28 DIMM插槽SIMM槽：静态内存插槽,72PIN,SRAM静态内存即插于此槽;图29 USB头图30 KB头图31 GAME头外部输入/输出I/O接口USB系统/外围接驳口,如图29;KBKeyboard and Mouse,键盘和鼠标接头,如图30;GAME游戏或声卡接头,如图31PRTPrint,打印接头;COM1和COM2;连接座电源插座火牛座FDC和FDD: 217-1PIN,用于连接软驱;图32 FDD插座IDE:220-1PIN﹐用于连接硬盘或光驱;其外形很像FDC插座;插针与针耙插针：以针脚数量不同可分12、13、14、23、15、210-3PIN不等如图33及34;针耙：依颜色可分黄、黑、白、色等,如图25示;图33 防呆丝插针图34 23插针图35 针耙HSK散热片图36 散热片元件在印刷电路板PCB上的丝印：X1:晶体R1:电阻D1:二极管IC1:集成电路块C1:电容L1:电感Q2:三极管JP1:插针、铁丝BT:电池座RN1:排阻FDC:软驱IC2:集成电路块Y1:晶体PCI1:PCI槽DIMM1:DIMM槽F1:保险丝、电感IDE1:硬盘、光驱槽作业过程中的注意事项1.元件的外壳所用的材料大多数很脆,拿取、搬动时要轻拿轻放,避免掉落损坏；2.元件的表面标记要保护好,以免增加日后检修的困难；3.元件借用时,需有施工单或工程变更通知单等指导文件的说明;4.有极性方向性的元件,必须按规定的方向插机与贴片,否则会损坏元件；而无极性元件插反虽然不影响性能,但为了整齐美观,亦需按规定的方向操作;5.接触对静电敏感的元件,必须按防静电及强电控制指南执行,以防损坏元件;附表附表一:常用误差等级表示法等级代号 F G J K M Z 金色银色误差范围+1% +2% +5% +10% +20% +80%–20% +5% +10%。
直插式电阻电容封装与尺寸图解
直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用 | 1 条评论 | 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。
2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
常用电阻电容标称值.
常用电阻电容标称值 (2006-09-09 14:58分类：元器件知识精度为5%的碳膜电阻,以欧姆为单位的标称值:1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1%的金属膜电阻,以欧姆为单位的标称值:10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K 24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K 24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K电容器标称电容值E24---E12---E6----E24---E12---E61.0----1.0----1.0----3.3----3.3----3.31.1------------------3.6--------------1.2----1.2-----------3.9----3.9-------1.3------------------4.3--------------1.5----1.5----1.5----4.7----4.7----4.71.6------------------5.1--------------1.8----1.8-----------5.6----5.6-------2.0------------------6.2--------------2.2----2.2----2.2----6.8----6.8----6.82.4------------------7.5--------------2.7----2.7-----------8.2----8.2-------3.0------------------9.1--------------注:用表中数值再乘以10n来表示电容器标称电容量,n为正或负整数.主要参数的意义:标称容量以及允许偏差:目前我国采用的固定式标称容量系列是:E24,E12,E6系列.他们分别使用的允许偏差是+-5% +-10% +-20%.电阻电容封装与尺寸2011年03月07日星期一上午 9:56直插式电阻电容封装与尺寸图解由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB 时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
常用电子元件实物图片大全
.. .. .. ..常用电子元件实物图片大全概述一、元件：工厂在加工时没改变原材料分子成分的产品可称为元件，元件属于不需要能源的器件。
它包括：电阻、电容、电感。
(又称为被动元件Passive Components)元件分为：1、电路类元件：二极管，电阻器等等2、连接类元件：连接器，插座，连接电缆，印刷电路板(PCB)1图二、器件：工厂在生产加工时改变了原材料分子结构的产品称为器件器件分为：1、主动器件，它的主要特点是：(1)自身消耗电能(2)需要外界电源。
2、分立器件，分为(1)双极性晶体三极管(2)场效应晶体管(3)可控硅(4)半导体电阻电资料.参考．.. .. .. ..容电阻电阻在电路中用R”加数字表示,如:R1表示编号为1的电阻.电阻在电路中的主要作用为:分流、限流、分压、偏置等.图2电容电容在电路中一般用?加数字表示(如C13表示编号为13的电容).电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件.电容的特性主要是隔直流通交流.电容的容量大小表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关.资料.参考．.. .. .. ..3图晶体二极管.的二极管表示编号为如: D55”加数字表示晶体二极管在电路中常用“D,而在导通电阻很小;也就是在正向电压的作用下作用:二极管的主要特性是单向导电性,,. 反向电压作用下导通电阻极大或无穷大无绳电话机中常把它用在整流、隔离、稳压、极性保护、编,因为二极管具有上述特性.码控制、调频调制和静噪等电路中资料.参考．.. .. .. ..4图电感器电感器在电子制作中虽然使用得不是很多，但它们在电路中同样重要。
我们认为电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能）为单位。
它），常用毫亨（HmH量。
电感器用符号L 表示，它的基本单位是亨利（振荡器等。
另外，人们还利用电感的特LCLC经常和电容器一起工作，构成滤波器、性，制造了阻流圈、变压器、继电器等。
