发电机的结构和发电原理
充电系统（二）发电机的结构和发电原理
1 交流发电机的组成：
一般由转子总成、定子总成、整流器总成、端盖、皮带轮、风扇等组成。
1－后端盖 2、3、4－碳刷及碳刷架 5－整流板 6－二极管
7－转子 8－定子总成 9－前端盖 10－风扇 11－皮带轮
（1）转子总成：转子的功用是产生旋转磁场。
转子由爪极、磁轭、磁场绕组、导电滑环、转子轴组成：
1－导电滑环 2－转子轴 3－爪极 4－磁轭 5－磁场绕组
转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极,爪极空腔内装有
磁场绕组 (转子线圈)和磁轭。
导电滑环由两个彼此绝缘的铜环组成，导电滑环压装在转子轴上并与轴绝
缘，两个导电滑环分别与磁场绕组的两端相连。
当两导电滑环通过碳刷通入直流电时，磁场绕组中就有电流通过，并产生轴
向磁场，当发电机转子轴在发动机的驱动下旋转时，即磁场同步旋转。
（2）定子：定子的功用是产生三相交流电。
定子由定子铁心和定子绕组成：
定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三个线圈，又称为三相绕组。三个线圈的连接方式有星形接法（Y
接）或三角形接法，都能产生三相交流电。
三相绕组的星形接法：
星形接法
星形接法应用于汽车大部分的发电机，三个线圈的公共端称为中性点，用N
表示，中性点N常用于控制充电指示系统。
三相绕组的三角形接法：
三角形接法
三角形接法用利于提高发电机的输出功率。
三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位
互差120°的三相电动势。
（3）整流器：发电机的三相绕组输出的是三相交流电，而汽车用电系统采
用的直流电，在发电机内部设有整流器，用于将交流电转变为直流输出。关于整
流器原理和结构将在下面的章节中详细介绍。
2 交流发电机产生三相交流电的原理：
发电机的定子和转子图
（1）转子线圈必须通电产生磁场：通过F和E接柱为转子线圈供电，转子
线圈通电产生磁场；
（2）发动机工作驱动转子旋转：即是磁场旋转，定子线圈切割磁力线，在
定子线圈中产生交流电。因三个定子线圈的布置决定了三个线圈产生的交流电相
位互错120度，的以称为三相交流电。
（3）定子线圈输出的交流电压的的幅值与发电机转速成比例增大。调节器
调控转子线圈的通电电流的大小从而控制发电机的输出电压。
三相交流电图
发电机的结构及工作原理
发电机的结构及工作原理一、引言1. 背景介绍：电力在现代社会中的重要性2. 发电机在电力系统中的地位和作用3. 论文目的：介绍发电机的结构及工作原理，提高读者对发电机原理的理解二、发电机的基本结构1. 定子1) 定子的作用2) 定子的主要组成部分3) 定子的运行原理2. 转子1) 转子的作用2) 转子的主要组成部分3) 转子的运行原理3. 冷却系统1) 通风系统2) 冷却水的作用3) 冷却系统的运行原理三、发电机的工作原理1. 电磁感应1) 磁场原理2) 线圈原理3) 电磁感应的计算2. 能量转换1) 机械能转换为电能2) 电能转换为机械能3. 电力品质1) 电压2) 电流3) 频率四、发电机的类型及应用1. 直流发电机1) 直流发电机的结构2) 直流发电机的工作原理3) 直流发电机的主要应用2. 交流发电机1) 交流发电机的结构2) 交流发电机的工作原理3) 交流发电机的主要应用3. 分布式发电机1) 分布式发电机的结构2) 分布式发电机的工作原理3) 分布式发电机的主要应用五、结论1. 总结发电机的结构及工作原理2. 展望发电机的发展趋势和未来应用领域1. 背景介绍：电力在现代社会中的重要性电力在现代社会中的重要性电力，作为一种清洁、高效、可再生的能源，已经成为现代社会不可或缺的能源来源。
在我国，电力的重要性更是不言而喻。
随着经济的快速发展，人们对电力的需求量急剧增加，电力已经深入到人们生活的方方面面。
无论是工业生产、家用电器，还是交通、通讯、医疗等各个领域，电力都在发挥着关键性的作用。
在这样的背景下，发电机作为一种将机械能转换为电能的设备，其结构和工作原理就显得尤为重要。
本文将详细介绍发电机的结构和工作原理，以期为读者提供对发电机的基本认识。
发电机的结构发电机通常由定子、转子、磁场和电极组成。
1. 定子：定子是发电机的固定部分，通常由导线绕组和磁性材料构成。
定子的主要作用是产生磁场，以满足发电机工作所需的条件。

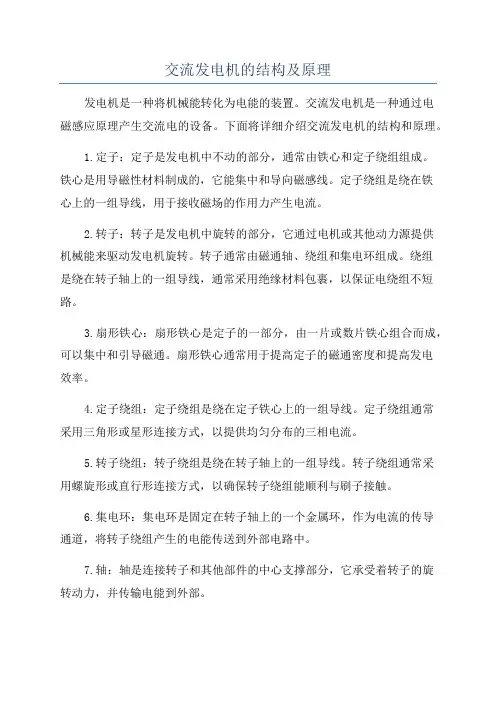

交流发电机的结构及原理
交流发电机的结构及原理发电机是一种将机械能转化为电能的装置。
交流发电机是一种通过电磁感应原理产生交流电的设备。
下面将详细介绍交流发电机的结构和原理。
1.定子：定子是发电机中不动的部分，通常由铁心和定子绕组组成。
铁心是用导磁性材料制成的，它能集中和导向磁感线。
定子绕组是绕在铁心上的一组导线，用于接收磁场的作用力产生电流。
2.转子：转子是发电机中旋转的部分，它通过电机或其他动力源提供机械能来驱动发电机旋转。
转子通常由磁通轴、绕组和集电环组成。
绕组是绕在转子轴上的一组导线，通常采用绝缘材料包裹，以保证电绕组不短路。
3.扇形铁心：扇形铁心是定子的一部分，由一片或数片铁心组合而成，可以集中和引导磁通。
扇形铁心通常用于提高定子的磁通密度和提高发电效率。
4.定子绕组：定子绕组是绕在定子铁心上的一组导线。
定子绕组通常采用三角形或星形连接方式，以提供均匀分布的三相电流。
5.转子绕组：转子绕组是绕在转子轴上的一组导线。
转子绕组通常采用螺旋形或直行形连接方式，以确保转子绕组能顺利与刷子接触。
6.集电环：集电环是固定在转子轴上的一个金属环，作为电流的传导通道，将转子绕组产生的电能传送到外部电路中。
7.轴：轴是连接转子和其他部件的中心支撑部分，它承受着转子的旋转动力，并传输电能到外部。
为了产生交流电流，交流发电机通常采用三相绕组。
三相绕组中的三个绕组分别位于120度的相位差位置，分别与不同的相上的电压变化同步。
当各个相上的绕组接收到不同的感应电动势时，它们的电压和相位差随时间呈正弦变化。
1.当转子旋转时，会在转子绕组中产生感应电动势。
2.扇形铁心把磁场引导到定子绕组上，使其绕组中产生感应电动势。
3.通过定子绕组和转子的相互作用，定子绕组中的电流会产生旋转磁场。
4.旋转磁场使得转子绕组中的电流也产生旋转磁场。
5.转子绕组中的旋转磁场和定子绕组中的旋转磁场相互作用，从而产生电磁感应的力矩，使得转子继续旋转。
6.转子上的集电环通过刷子与电路外部连接，将转子绕组产生的电能传送到外部。
发电机的组成及工作原理
发电机的组成及工作原理发电机是一种将机械能转化为电能的设备，广泛应用于各个领域。
了解发电机的组成及工作原理对于我们理解其工作原理和维护保养至关重要。
本文将从以下五个大点详细阐述发电机的组成及工作原理。
一、发电机的组成1.1 发电机外壳：发电机外壳是由金属材料制成的，具有良好的导电性能和机械强度，能够有效地保护内部的电气元件。
1.2 发电机转子：发电机转子是由导磁材料制成的，通常采用铁芯和线圈的结构，能够产生磁场并与定子进行电磁感应。
1.3 发电机定子：发电机定子是由导电材料制成的，通常采用线圈的结构，当与转子的磁场相互作用时，产生感应电动势。
1.4 发电机轴承：发电机轴承用于支撑转子和定子的转动，通常采用滚动轴承或滑动轴承，以减少摩擦和能量损耗。
1.5 发电机冷却系统：发电机冷却系统用于散热，保持发电机在正常工作温度范围内，通常采用风冷或水冷方式。
二、发电机的工作原理2.1 磁场产生：发电机通过外部能源（如燃油发动机、水力发电机等）提供的机械能，驱动转子旋转，使得转子上的磁场产生。
2.2 电磁感应：转子的磁场与定子上的线圈相互作用，产生感应电动势。
2.3 电能输出：感应电动势经过定子上的线圈，通过导线输出为交流电或直流电。
2.4 调压调速：通过控制转子的转速和磁场的强弱，可以实现对输出电压和频率的调节。
2.5 功率传输：输出的电能通过电缆等导线传输到电力系统，供应给各个电器设备使用。
三、发电机的总结从以上分析可知，发电机的组成包括外壳、转子、定子、轴承和冷却系统等部分，每个部分都起着重要的作用。
而发电机的工作原理主要包括磁场产生、电磁感应、电能输出、调压调速和功率传输等过程。
通过对发电机组成及工作原理的了解，我们可以更好地理解其工作原理，为维护保养提供指导。
总结来说，发电机是一种将机械能转化为电能的设备，其组成包括外壳、转子、定子、轴承和冷却系统等部分，工作原理主要包括磁场产生、电磁感应、电能输出、调压调速和功率传输等过程。

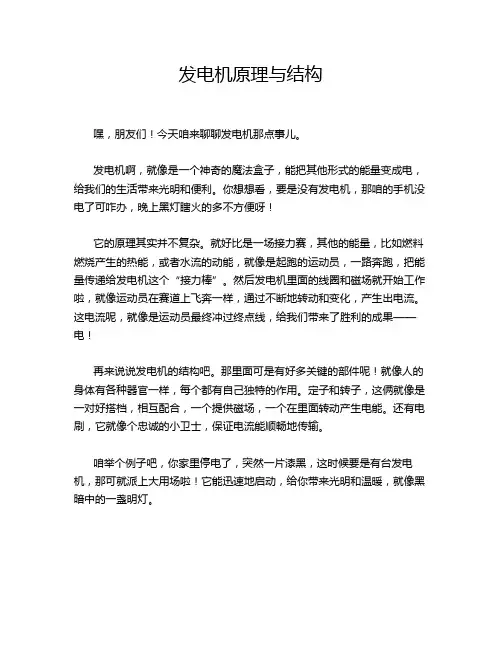

发电机原理与结构
发电机原理与结构嘿，朋友们！今天咱来聊聊发电机那点事儿。
发电机啊，就像是一个神奇的魔法盒子，能把其他形式的能量变成电，给我们的生活带来光明和便利。
你想想看，要是没有发电机，那咱的手机没电了可咋办，晚上黑灯瞎火的多不方便呀！它的原理其实并不复杂。
就好比是一场接力赛，其他的能量，比如燃料燃烧产生的热能，或者水流的动能，就像是起跑的运动员，一路奔跑，把能量传递给发电机这个“接力棒”。
然后发电机里面的线圈和磁场就开始工作啦，就像运动员在赛道上飞奔一样，通过不断地转动和变化，产生出电流。
这电流呢，就像是运动员最终冲过终点线，给我们带来了胜利的成果——电！再来说说发电机的结构吧。
那里面可是有好多关键的部件呢！就像人的身体有各种器官一样，每个都有自己独特的作用。
定子和转子，这俩就像是一对好搭档，相互配合，一个提供磁场，一个在里面转动产生电能。
还有电刷，它就像个忠诚的小卫士，保证电流能顺畅地传输。
咱举个例子吧，你家里停电了，突然一片漆黑，这时候要是有台发电机，那可就派上大用场啦！它能迅速地启动，给你带来光明和温暖，就像黑暗中的一盏明灯。
你说这发电机是不是很了不起呀？它就像一个默默工作的小英雄，平时不声不响的，但关键时刻总能发挥巨大的作用。
而且随着科技的不断进步，发电机也变得越来越先进啦！体积更小，效率更高，能更好地为我们服务呢。
咱再想想，要是没有发电机，那医院的设备怎么运行呀？工厂的机器怎么开动呀？我们的生活得变得多么不方便呀！所以呀，可别小看了这小小的发电机，它可是我们现代生活不可或缺的一部分呢！总之呢，发电机原理虽然有点深奥，但结构其实也不难理解。
它就像一个充满魔力的盒子，给我们带来了无限的可能和便利。
我们应该好好感谢它，珍惜它给我们带来的每一度电，让我们的生活变得更加美好和精彩！这就是发电机，一个神奇又重要的东西！。

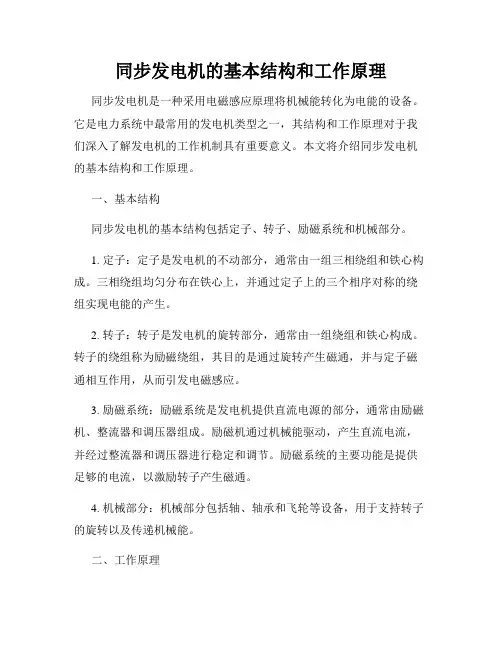

同步发电机的基本结构和工作原理
同步发电机的基本结构和工作原理同步发电机是一种采用电磁感应原理将机械能转化为电能的设备。
它是电力系统中最常用的发电机类型之一，其结构和工作原理对于我们深入了解发电机的工作机制具有重要意义。
本文将介绍同步发电机的基本结构和工作原理。
一、基本结构同步发电机的基本结构包括定子、转子、励磁系统和机械部分。
1. 定子：定子是发电机的不动部分，通常由一组三相绕组和铁心构成。
三相绕组均匀分布在铁心上，并通过定子上的三个相序对称的绕组实现电能的产生。
2. 转子：转子是发电机的旋转部分，通常由一组绕组和铁心构成。
转子的绕组称为励磁绕组，其目的是通过旋转产生磁通，并与定子磁通相互作用，从而引发电磁感应。
3. 励磁系统：励磁系统是发电机提供直流电源的部分，通常由励磁机、整流器和调压器组成。
励磁机通过机械能驱动，产生直流电流，并经过整流器和调压器进行稳定和调节。
励磁系统的主要功能是提供足够的电流，以激励转子产生磁通。
4. 机械部分：机械部分包括轴、轴承和飞轮等设备，用于支持转子的旋转以及传递机械能。
二、工作原理同步发电机的工作原理基于电磁感应和电磁力的相互作用。
1. 励磁：当发电机启动时，励磁机产生的直流电流通过励磁绕组，形成转子磁通。
转子磁通的大小和方向决定了转子在定子磁场中受到的电磁力。
若磁通与定子磁场同相，转子将受到斥力；若磁通与定子磁场反相，转子将受到吸力。
通过调整励磁电流的大小和方向，可以控制电机的输出功率和功角。
2. 电磁感应：当励磁电流形成转子磁通后，转子通过与定子磁场的相互作用，产生感应电动势并输出电能。
根据电磁感应定律，当转子绕组被电磁力驱动旋转时，绕组中将产生感应电动势，从而产生电流。
这些感应电流通过定子绕组，形成电磁场，并与转子磁场相互作用，维持着发电机的运转。
3. 同步：同步是指发电机输出的频率和电流与电网频率和电流相匹配。
在发电机输出电能时，通过调整励磁电流和转速来保持发电机的同步，以确保发电机与电网的稳定运行。
发电机原理课件ppt
能开始发电。
启动方式
02
发电机可采用手动或自动启动方式，手动启动需通过人力转动
发电机转子，自动启动则通过控制系统自动完成。
关闭方式
03
发电机关闭时，应先断开输出电源，再关闭发动机，确保安全
。
发电机的正常运行
工作原理
发电机正常运行时，原动机驱动转子旋转，使发电机中的导体产 生感应电动势，通过接线端子输出电能。
风力发电和水力发电中
3
风力发电机和水力发电机的核心部件就是发电 机。
02
发电机的基本结构
旋转磁场与三相发电机
旋转磁场
利用磁极的旋转，产生旋转磁场，是交流发电机的基本原理。
三相发电机
由三相交流电励磁绕组组成，产生旋转磁场。
发电机的转子与定子
转子
由励磁绕组、护环、中心环和风扇组成，是发电机的旋转部分。
工作原理
同步发电机
在原动机的驱动下，转子绕组产生磁场，定子绕组切割磁力线产生感应电动 势，输出电能。
异步发电机
转子在原动机的驱动下转动，定子绕组感应电动势，输出电能。
主要应用场景
1 2
工业领域
作为电力系统的核心设备，为工厂、大型建筑 等提供电力。
电力系统中
作为调峰、调频和事故备用的重要设备，保障
发电机控制系统故障，如断路器故 障、传感器失灵等。
发电机的维护与检修
定期检查
预防性维护
按照规定的时间和项目进行定期检查，包括 发电机内部和外部的检查。
根据发电机的工作状况，进行预防性的维护 和保养，如更换润滑油、清洁冷却系统等。
紧急维修
记录与报告
当发电机出现故障时，应立即停机检查，找 出故障原因并进行修复。
发电机的组成及工作原理
发电机的组成及工作原理一、发电机的组成发电机是将机械能转化为电能的装置，由以下几个主要部分组成：1. 励磁系统：励磁系统是发电机的核心部分，它提供了电磁场，使得发电机能够产生电能。
励磁系统包括励磁电源、励磁线圈和励磁调节装置。
励磁电源通常是直流电源，可以是直流发电机、蓄电池或者整流器。
2. 转子：转子是发电机的旋转部分，通常由导体制成，通过旋转产生电能。
转子可以是铁芯转子或者空心转子。
铁芯转子由铁芯和绕组组成，绕组通常是三相绕组。
空心转子则是空心的，通过将导体绕在转子上实现电能转化。
3. 定子：定子是发电机的固定部分，通常由铁芯和绕组组成。
定子的绕组也是三相绕组，与转子的绕组相互连接形成电磁感应。
4. 机械部分：机械部分包括发电机的轴、轴承、风扇等。
轴是连接转子和发电机的外部机械设备的部分，轴承用于支撑转子的旋转，风扇则用于散热。
5. 控制系统：控制系统用于监测和控制发电机的运行状态，包括电压、电流、频率等参数的监测和调节。
二、发电机的工作原理发电机的工作原理是基于法拉第电磁感应定律，即当导体在磁场中运动时，会产生感应电动势。
发电机利用这一原理将机械能转化为电能。
具体来说，发电机的工作过程如下：1. 励磁：通过励磁系统提供的电磁场，使得转子上的绕组产生电流。
这个电流会产生一个旋转的磁场，与定子上的绕组的磁场相互作用。
2. 电磁感应：当转子旋转时，转子上的绕组的磁场会与定子上的绕组的磁场相互作用，产生电磁感应。
根据法拉第电磁感应定律，这个电磁感应会产生感应电动势。
3. 输出电能：感应电动势会使得定子上的绕组中产生电流，这个电流就是输出的电能。
输出的电能可以通过连接在定子绕组两端的导线传输到外部负载上。
4. 控制和调节：控制系统会监测输出电能的电压、电流和频率等参数，并根据需要进行调节，以确保发电机的稳定运行。
总结起来，发电机的工作原理是通过励磁系统产生磁场，转子上的绕组在磁场的作用下产生电磁感应，进而产生输出的电能。
水力发电机的结构和工作原理
水力发电机的结构和工作原理一、水力发电机的结构：1.水轮机：水轮机是水力发电机的核心部分，负责将水流的动能转换为机械能。
根据水流的流动形式，水轮机分为水轮和涡轮。
其中，水轮分为垂直轴水轮和水平轴水轮两种类型。
水轮机通常由转轮、叶片和轴组成。
转轮是水轮机最重要的部件，叶片固定在转轮上，通过转动转轮使得水受到叶片的冲击，产生反作用力推动转轮旋转。
2.发电机：发电机是将水轮机产生的机械能转变为电能的关键设备。
发电机主要由定子和转子组成。
定子是固定不动的磁铁，上面布满了线圈，称为励磁线圈。
转子是转动的部分，装有一定数量的磁铁，称为极对。
当转子旋转时，磁场会切割通过定子线圈的磁力线，根据电磁感应的原理，产生感应电动势，从而使得线圈中的电流产生变化，达到发电的目的。
3.调速装置：调速装置是使得水力发电机能够根据负荷的需求自动调节转速的装置。
常见的调速装置有调速器和调节闸门等。
调速器主要控制发电机的磁场强度，以影响转子旋转的速度。
调节闸门则用于控制水流的流量大小，从而调节水轮机的转速。
二、水力发电机的工作原理：1.水轮机的工作原理：水流经过水轮机时，受到叶片的冲击，水流的动能被转换为水轮机的机械能。
叶片上的冲击力产生反作用力推动转轮旋转。
叶片的结构和材料的选择会影响到水轮机的效率和输出功率。
2.发电机的工作原理：水轮机通过轴将机械能传递给发电机。
转动的转子会切割通过定子线圈的磁力线，产生感应电动势。
当产生的感应电动势大于定子线圈的电动势时，发电机就开始产生电能。
通过通过定子的线圈电流，电能可以被输送到电网或用于其他用途。
3.调速装置的工作原理：调速装置可以控制水轮机的转速，从而控制发电机的输出功率。
调速装置根据负荷的需求，调整发电机的磁场强度或水轮机上的闸门开度，以达到稳定的发电功率输出。
综上所述，水力发电机是一种利用水流能转换成机械能，再经由发电机转变为电能的设备。
其主要结构包括水轮机和发电机，通过水轮机将水流的动能转换为机械能，再经由发电机将机械能转变为电能。
发电机的构造和原理
发电机的构造和原理
发电机是一种将机械能转化为电能的装置，其构造和工作原理如下：
1. 构造：
发电机主要由以下部分组成：
- 转子（Rotor）：由通常由一组导体线圈构成的电磁铁组成，可在磁场中旋转。
- 定子（Stator）：通常由几组线圈构成，线圈上有绕组，外部铁核构成一个稳固的框架。
- 磁场：通常通过在定子上产生一个稳定的磁场，通常由永久磁体或通过外部电流来产生。
2. 原理：
当转子在磁场中旋转时，磁场的变化将导致定子中的绕组中电荷的移动。
这个过程基于电磁感应原理：
- 当磁感线穿过线圈时，会在线圈周围产生一个电场。
- 当磁感线的磁场变化时，会在线圈中产生一个电流。
因此，发电机的工作原理如下：
1. 当发电机的转子开始旋转时，定子中的线圈周围便会产生一个变化的磁场。
2. 这个变化的磁场会在定子线圈中产生一个感应电流。
3. 通过连接定子的绕组到外部电路，这个感应电流便可以被提取和利用。
4. 当外部电路连上电阻、灯泡等负载时，感应电流会通过这些负载产生功率（电能）。
综上所述，通过不断转动转子，并利用电磁感应原理，发电机可以将机械能转化为电能供应给外部电路使用。
同步发电机结构及工作原理
效率特性
总结词
描述同步发电机在不同负载下的效率表现。
详细描述
同步发电机的效率在不同负载下会有所不同。 在额定负载下，发电机的效率最高，通常可 以达到90%以上。随着负载的减小，效率也 会相应降低。因此，为了提高发电机的效率， 应尽量使其在额定负载下运行。此外，定期 维护和保养也是保持发电机高效率的重要措 施。
清洁空气滤清器
定期清洁或更换空气滤清 器，防止灰尘和杂质进入 发动机。
检查电气系统
检查发电机电气线路、传 感器等是否正常，确保电 气系统安全可靠。
常见故障及排除方法
发电机过热
检查冷却系统是否正常，机油是否足够，通风是 否良好。
发动机异响
检查发动机各部件是否正常，螺丝是否紧固，润 滑是否良好。
输出电压不稳定
同步发电机结构及工作原理
$number {01}
目 录
• 同步发电机概述 • 同步发电机结构 • 同步发电机工作原理 • 同步发电机特性 • 同步发电机的维护与保养
01
同步发电机概述
同步发电机的定义
同步发电机是一种将机械能转换为电 能的旋转电机，其输出电压和频率与 转子转速保持同步。
同步发电机由定子和转子两部分组成 ，其中定子部分包含绕组和铁芯，用 于产生磁场；转子部分则通过励磁绕 组来控制磁场极性和强度。
电流特性
总结词
描述同步发电机输出电流与负载功率之间的关系。
详细描述
同步发电机的输出电流与负载功率之间存在一定的关系。随着负载功率的增加，输出电流将相应增大以满足功率 需求。同时，电流的增大会导致发电机的铜损增加，进而影响发电机的效率。
