锅炉汽包水位控制系统-课程设计
1
滨州学院
工业过程控制
课程设计
课题名称 锅炉汽包液位控制系统
专 业 电气工程与自动化
班 级 * * * *
学 号 ********************
姓 名 * * *
指导教师 * * *
设计时间 2013.6.3~2013
设计成绩： 指导老师：
本栏目由指导教师根据大纲要求审核后，填报成绩并签名。
2
过程控制设计任务书
学生姓名 专业班级 学号
题 目
课题性质 题目来源
指导教师
主要内容
主要参考
资料
审查意见
指导老师签字：
年 月 日
3
摘要
蒸汽锅炉是企业重要的动力设备，其任务是供给合格稳定的蒸汽产品，以满
足负荷的需要。工业蒸汽锅炉汽包水位控制的任务是控制给水流量使其与蒸发量
保持动态平衡，维持汽包水位在工艺允许的范围内，是保证锅炉安全生产运行的
必要条件，锅炉汽包水位也是锅炉运行中一个重要的监控参数，它间接地体现了
锅炉负荷和给水之间的平衡关系。利用各种检测器件对被控参数实时进行检测并
反馈给控制器件，再根据自动控制理论的有关算法完成相应的运算并驱动调节机
构完成相应的动作，从而达到自动控制的目的。
一 汽包水位调节的任务
给水自动调节也叫水位自动调节，其主要任务是：
(1)维持锅炉水位在允许的范围内，使锅炉的给水量适应于蒸发量。锅炉的
水位是影响安全运行的重要因素。水位过高会影响汽水分离装置的正常工作，
严重时会导致蒸汽带水增加，使过热器管壁和气轮机叶片结垢，造成事故。水
位过低，则会破坏汽水正常循环，以致烧坏受热面。水位过高或过低，都是不
允许的。所以，正常运行时汽包水位应在给定值的30mm上下范围波动。
(2)保持给水量稳定。给水量稳定，有助于省煤器和给水管道的安全运行。
实践证明，无论是电站锅炉，或者是工业锅炉，用人工操作调节水位，既不安
全，也不经济，其最有效的方法是实现给水自动调节。
二设计锅炉汽包水位控制方案
从锅炉汽包水位的动态性能入手，分析影响锅炉汽包水位的主要因素，并对
这些因素对锅炉汽包水位动态性能的影响进行理论研究。根据各个因素对锅炉汽
包水位的影响采用汽包水位PID方案，达到控制锅炉汽包水位稳定的目的。
1 PID控制原理
在控制系统中,控制器最常用的控制规律是PID控制。常规PID控制系统原理
框图如图3-1所示。系统由PID控制器和被控对象组成。
4
PID控制系统原理图
PID控制器是一种线性控制器，它根据给定值r(t)与实际输出值y(t)构成
控制偏差e(t)=r(t)-y(t)。将偏差的比例（P）、积分（I）和微分（D）通过线
性组合构成控制量，对被控制对象进行控制。
2 汽包水位串级控制系统
串级控制系统图
串级控制系统具有以下较好的控制性能，它对二次干扰有很强的克服能力，对负
荷或操作条件的变化有一定自适应能力，改善了对象的动态特性，提高了系统的
工作能力。
控制线路设计如下
微分D
积分I 被控对象
r(t) + e(t)
+
+
+
-
u(t)
y(t)
主调 节器 副调
节器
调节器
副对象 主对象
副调
节器
副调
节器
副参数
二次扰动
一次扰动
5
三 硬件的选择
根据所设计的控制方案合理地选择检测元件、执行机构和控制设备以及其它
必要设备，并在此基础之上根据控制方案合理地进行硬件设计。为整个系统的实
现以及稳定、可靠运行打下基础。
1电机的选型
电机是锅炉汽包供水的动力设备，电机的准确选型关系到汽包能否准确供水
进而影响到汽包水位的稳定。控制的锅炉蒸发量为：35t/h，汽包压力0.5MP，
管道直径50mm因此可以对正常工作时电机的功率作如下估算：
2
2
3500010/5000003.142.595360010000WkgmsPKs
由计算结果可以知道选用功率为100Kw的三相异步电动机完全可以满足工作要
求，由于使用变频调速不必选用绕线型异步电动机，选用鼠笼型电机就可以满足
要求。
2变频器的选型
变频器是电机的供能设备，合理选择变频器关系到电机能否正常为汽包供
水。由电机的选型可以知道电机在50Hz三相交流电下工作时电机的功率大约是
蒸汽流量
给水流量调节器 电机 汽包 给水流量变送器 蒸汽流量变送器 蒸汽管道 给定液位 液位 液位变送器 给水流量
变频器
6
100Kw，当三相交流电动机在基频以下工作时为恒转矩输出，而此时电机的转速
会小于额定转速，因此电机的输出功率也会小于额定功率，同时由于电机的转矩
保持不变，其工作电流同在50Hz三相交流电下工作时电流基本一致。根据以上
的分析可以选择三菱变频器 FR-F740系列的变频器。
3水位传感器的选型
由于该设计的目的是控制水位稳定，而整个控制系统的基础是对水位的准确
测量，因此水位能否准确测量直接关系到控制质量的优劣。合理的选择水位传感
器在水位控制系统的设计中有关键作用。知道汽包水位应该控制在300±30mm，
根据过程控制仪表量程选择原则：仪表量程应该为被测量参数的4/3～3/2倍。
因此所选传感器的最大量程为:400～450 mm。而且汽包水位应该控制在300±30
mm，因此所选水位传感器的精度应该高于10/450=6.7%FS。可用CR-6031型智能
锅炉汽包液位计。
4 流量传感器的选型
根据控制方案可以知道流量传感器用于测量给水流量和蒸汽流量，这两个信号可
以有效地改善控制质量，知道所要控制的是35t/h锅炉的汽包水位，水位稳定时
供水量为：35 m3/h 。可用LUGB-99型涡街流量计。
5接触器的选型
接触器是系统中用到的重要开关设备，接触器的合理选择能保证交流电动
机能够准确及时的启动、停止。根据分析三相交流异步电机的最高工作电流是工
作于50Hz交流电压下，其工作电流为：
1001523380Kw
Av
(3.2)
因此根据设计的要求选用HLC-3X系列空调接触器，
6变压器的选型
液位传感器、流量传感器设备需要在DC24V电压下才能正常工作。SA-100-24
型变压器采用脉冲宽度调制(PWM)方式。该变压器效率高，工作温度低，体积小，
重量轻，电压变动率低。内附突入电流抑制电路、具有短路保护、过载保护、过
压保护等功能。进口器材，高可靠性高，内置滤波器，低纹波。可长期满载使用。
四 串级控制系统的参数整定
在控制系统中，按照给定信号和反馈信号之间的偏差的比例（P）、积分（I）
7
和微分（D）进行控制的PID控制器是应用最为广泛的一种自动控制器[8]。它具
有原理简单、易于实现、适用面广、控制参数相互独立、参数的选定比较简单等
优点
两步整定法具体步骤如下：
（1）先整定副回路。在主、副回路均闭合，主、副控制器都置于纯比例作用的
条件下，先将主控制器的比例带放在100%处。按单回路控制系统整定副回路：
逐渐降低副控制器的比例带，得到副变量在4：1递减比下的副控制器的比例带
δ2s和副变量振荡周期T2s。
（2）然后整定主回路。主、副回路仍闭合，将副控制器的比例带置于值上，将
副回路看作是主回路的一个环节，用同样的方法整定主控制器：即逐渐降低主控
制器的比例带，得到主变量4：1递减比下的主控制器比例带δ1s和主变量振荡
周期T1s。
（3）按上面得到的值，结合控制器的选型，利用单回路控制系统衰减曲线法的
整定计算公式，分别计算主、副控制器的整定参数值：比例带δ、积分时间TI、
微分时间TD。
（4）先副后主，先比例次积分后微分的顺序，将计算出的参数值设置到相应的
控制器上。
（5）然后再作一些扰动试验，若发现控制过程曲线不够理想，可再进行适当调
整，直到控制品质符合要求。
整定后的系统截图如下
五 心得体会
两个星期的课程设计终于完了，此次的课程设计让我感触很多，不仅仅是
知识上的学习和掌握，同时也让我明白了很多做人的道理。
在设计的过程中我们都会遇到很多的问题，但往往是一个小问题都会导致实
验的失败，这就要我们花大量的时间去思索和改正，这是一个很艰辛的过程，但
同时也是你收获最大的过程。这也是苦中有乐的过程，我希望在以后的实验学习
中自己能独立思考，同时也要认真去完成，这样既能学到知识，也能让自己的实
践操作得到锻炼。
我明白了一个很深刻的道理：团队精神固然很重要，担人往往还是要靠自
己的努力，自己亲身去经历，这样自己的心里才会踏实，学到的东西才会更多。
锅炉汽包水位自动控制系统
第一章 绪论汽包水位是锅炉安全运行的指标之一,锅炉汽包水位的测量、控制和保护系统的合理配置是保证锅炉安全运行的重要措施。
过高的水位会影响汽水分离装置的汽水分离效果,使锅炉出口的饱和蒸汽的湿度增大,含盐量增多,造成过热器和汽轮机通流部分结垢,从而引起过热器管壁超温甚至爆管。
当水位严重过高时,还将使汽轮机产生水冲击, 引起破坏性事故。
水位过低,会影响锅炉的水循环安全,造成局部水冷壁管过热,严重缺水时造成锅炉爆炸。
因此,准确测量和保持汽包水位在规定的范围内有其重要意义。
我在本设计中，将通过单片机的控制，使锅炉汽包水位，维持在正常的标准下，在水位超过上限或下限的时候，能够及时报警并采取相应措施。
在水位超过上限或下限的时候，能够及时报警并采取相应措施。
第二章 工作原理与方案论证2.1工作原理 图2.1所示即为锅炉汽包水位自动控制系统示意图。
当系统受到扰动后，被控变量（液位）发生变化，通过检测仪表得到其测量值h 。
在自动控制装置（液位控制器LC ）中，将h与设定值h 0比较，得到偏差，经过运算后，发出控制信号算后，发出控制信号，这一信号作用于执行器（在此为控制阀，）改变给水量，给水量，以克服扰动的影响，以克服扰动的影响，以克服扰动的影响，使被控使被控变量回到设定值。
这样就完成了所要求的控制任务。
这些自动控制装置和被控工艺对象组成了一个自动控制系统。
被控工艺对象组成了一个自动控制系统。
2.2方案论证单冲量水位控制系统直接用水位信号与给定值信号相比较，控制器根据该偏差的正负与大小，与大小，输出开关给水调节阀门的信号，输出开关给水调节阀门的信号，输出开关给水调节阀门的信号，但这种系统具有严重的弊病：但这种系统具有严重的弊病：但这种系统具有严重的弊病：在蒸汽流量忽在蒸汽流量忽然增加时，因给水流量小于蒸发量，水位应当下降。
但是由于炉筒内的贮汽减少，内部压力忽降，从而使水面下的炉筒容积扩大，并加速汽化，由于水面下容积扩大，使水位不但不下降，反而迅速上升，产生“虚假水位”现象。
汽包锅炉课程设计
锅炉汽包水位测量系统综述在火力发电厂，最基本的工艺过程是利用锅炉产生蒸汽，使汽轮机运转，进而带动发电机发电。
锅炉控制是火力发电生产过程自动化的重要组成部分。
将锅炉汽包水位控制在一个允许范围内，是锅炉安全运行的一个重要指标，也是锅炉能提供符合质量要求得蒸汽负荷的必要条件。
如果汽包水位过低，则汽包内的水量较少，当蒸汽负荷很大时，水的汽化速度和水量变化速度都很快，如果不及时控制，可能使汽包内的水全部汽化，导致锅炉烧坏或爆炸；相反，当水位过高则会影响汽包的水位分离，产生蒸汽带液现象，使过热器管壁结垢而损坏，影响运行的安全性与经济性。
心得体会本设计首先对电厂锅炉汽包水位过程控制的任务进行研究和讨论。
同时，设计也需要在实践中不断改进，不断完善。
在本设计中运用了很多电子器件和自动化器件，让我认识到了过程控制在自动化领域的重要性。
在设计过程中遇到了很多困难，同时也增长了许多在课堂上没学到的知识，使我大开眼界。
同时我也在自动化的过程控制设计过程当中学到了许多新的知识。
汽包水位控制系统设计1.1 汽包水位控制系统基本要求汽包锅炉给水自动调节的主要任务是维持汽包水位在允许范围内变化。
影响水位变化的主要因素有锅炉的蒸发量、给水流量和燃烧率等。
当蒸汽流量突然增大时，由于汽包水位对象是无自平衡能力的，这时水位应按积分规律下降。
但是当锅炉蒸发量突然增加时，汽包水面下的汽泡容积也迅速增大，即锅炉的蒸发强度增加，从而使水位升高。
因蒸发强度的增加是有一定限度的，故汽泡容积增大而引起的水位变化是惯性环节的特性。
实际水位变化的趋势是两种特性的迭加。
由此可以看出，当锅炉蒸汽负荷变化时，汽包水位的变化具有特殊的形式：在负荷突然增加时，虽然锅炉的给水流量小于蒸发量，但开始阶段的水位不仅不下降，反而迅速上升（反之，当负荷突然减小时，水位反而先下降），这种现象就是“虚假水位”现象。
另外，给水流量和燃烧率扰动由于水面下汽泡的原因，也能产生虚假水位，因此给水控制系统不能单单以汽包水位为被调量，为了减少或抵消虚假水位现象，就必须采用三冲量调节系统。

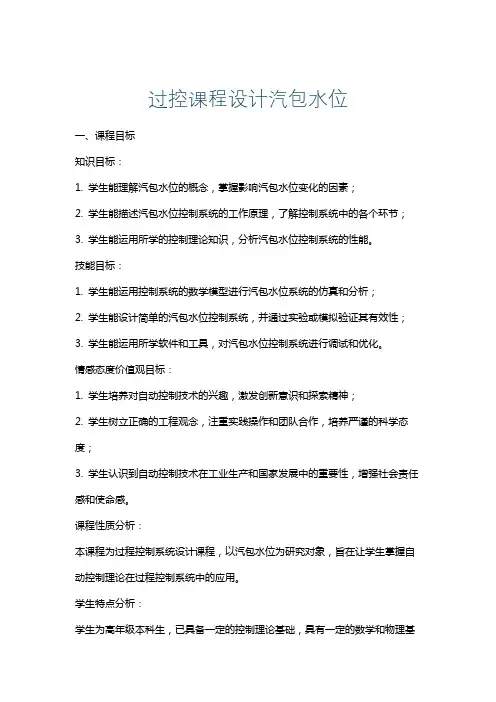

过控课程设计汽包水位
过控课程设计汽包水位一、课程目标知识目标：1. 学生能理解汽包水位的概念，掌握影响汽包水位变化的因素；2. 学生能描述汽包水位控制系统的工作原理，了解控制系统中的各个环节；3. 学生能运用所学的控制理论知识，分析汽包水位控制系统的性能。
技能目标：1. 学生能运用控制系统的数学模型进行汽包水位系统的仿真和分析；2. 学生能设计简单的汽包水位控制系统，并通过实验或模拟验证其有效性；3. 学生能运用所学软件和工具，对汽包水位控制系统进行调试和优化。
情感态度价值观目标：1. 学生培养对自动控制技术的兴趣，激发创新意识和探索精神；2. 学生树立正确的工程观念，注重实践操作和团队合作，培养严谨的科学态度；3. 学生认识到自动控制技术在工业生产和国家发展中的重要性，增强社会责任感和使命感。
课程性质分析：本课程为过程控制系统设计课程，以汽包水位为研究对象，旨在让学生掌握自动控制理论在过程控制系统中的应用。
学生特点分析：学生为高年级本科生，已具备一定的控制理论基础，具有一定的数学和物理基础，具备分析问题和解决问题的能力。
教学要求：1. 结合实际工程案例，注重理论知识与实际应用的结合；2. 采用项目驱动教学方法，培养学生的动手能力和团队协作精神；3. 注重过程评价，关注学生的学习过程和实际操作能力。
二、教学内容1. 汽包水位控制系统概述- 了解汽包水位控制系统的基本概念、组成及在工业中的应用；- 熟悉汽包水位控制系统的数学模型及主要参数。
2. 汽包水位控制系统的控制策略- 掌握PID控制原理及其在汽包水位控制中的应用；- 学习模糊控制、神经网络等先进控制策略在汽包水位控制中的应用。
3. 汽包水位控制系统的设计与仿真- 学习使用MATLAB/Simulink等工具进行控制系统的建模与仿真；- 掌握汽包水位控制系统的参数整定和性能优化方法。
4. 汽包水位控制系统的实验与调试- 实践操作汽包水位控制系统，进行现场调试和性能测试；- 分析实验数据，验证控制策略的有效性和稳定性。

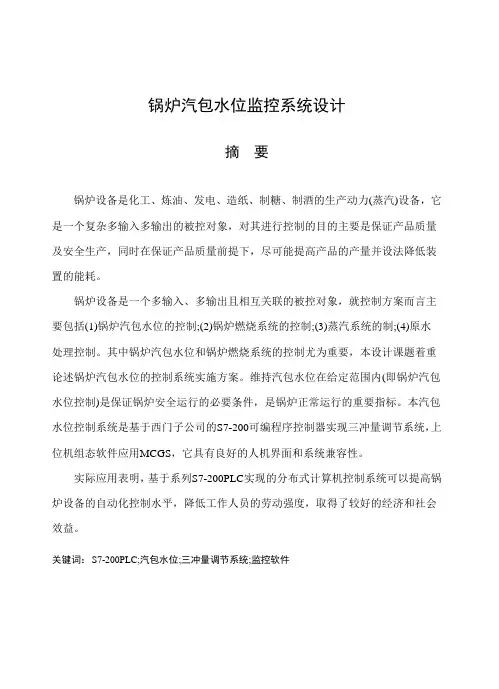

锅炉汽包水位监控系统设计
