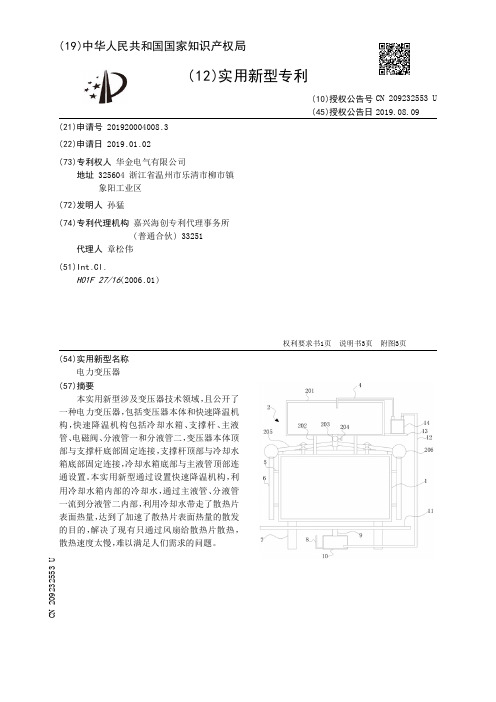

【CN209232553U】电力变压器【专利】
权利要求书1页 说明书3页 附图3页
CN 209232553 U
CN 209232553 U
权 利 要 求 书
1/1 页
1 .一种电力变压器，包括变压器本体(1)和快速降温机构(2) ，其特征在于：所述快速降 温机构 (2) 包括冷却水箱 (201) 、支撑杆 (202) 、主液管 (203) 、电 磁阀 (204) 、分液管一 (205) 和分液管二(206) ，所述变压器本体(1)顶部与支撑杆(202)底部固定连接 ，所述支撑杆 (202)顶部与冷却水箱(201)底部固定连接，所述冷却水箱(201)内部装有冷却水，所述冷却 水箱 (201) 底部与主液管 (203) 顶部连通设置 ，所述电 磁阀 (204) 安装在主液管 (203) 内部 ， 所述分液管一(205)倾斜设置，所述主液管(203)底端与分液管一(205)高度较高的一端固 定连接并连通 ，所述分液管一 (205) 高 度较低的 一端与分液管二 (206) 固定连接并连通 ，所 述分液管二(206)底部开设有穿孔(3) ，所述变压器本体(1)侧壁连接有连接块(5) ，所述连 接块(5)远离变压器本体(1)的一侧连接有散热片(6) ，所述散热片(6)顶部由穿孔(3)伸至 分液管二 (206) 内部 ，并在穿孔内壁与分液管二 (206) 顶部外壁之间形成环形间隙 ，所述变 压器本体(1)底部固定连接有底架(7)。

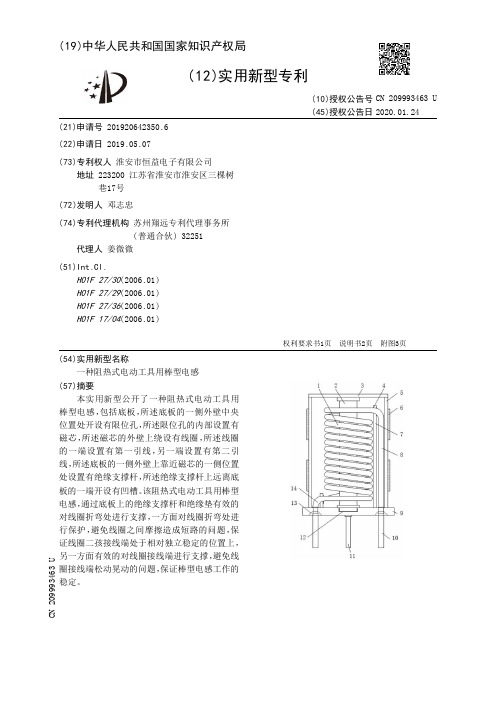

【CN209993463U】一种阻热式电动工具用棒型电感【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920642350.6(22)申请日 2019.05.07(73)专利权人 淮安市恒益电子有限公司地址 223200 江苏省淮安市淮安区三棵树巷17号(72)发明人 邓志忠 (74)专利代理机构 苏州翔远专利代理事务所(普通合伙) 32251代理人 姜微微(51)Int.Cl.H01F 27/30(2006.01)H01F 27/29(2006.01)H01F 27/36(2006.01)H01F 17/04(2006.01)(54)实用新型名称一种阻热式电动工具用棒型电感(57)摘要本实用新型公开了一种阻热式电动工具用棒型电感，包括底板，所述底板的一侧外壁中央位置处开设有限位孔，所述限位孔的内部设置有磁芯，所述磁芯的外壁上绕设有线圈，所述线圈的一端设置有第一引线，另一端设置有第二引线，所述底板的一侧外壁上靠近磁芯的一侧位置处设置有绝缘支撑杆，所述绝缘支撑杆上远离底板的一端开设有凹槽。
该阻热式电动工具用棒型电感，通过底板上的绝缘支撑杆和绝缘垫有效的对线圈折弯处进行支撑，一方面对线圈折弯处进行保护，避免线圈之间摩擦造成短路的问题，保证线圈二孩接线端处于相对独立稳定的位置上，另一方面有效的对线圈接线端进行支撑，避免线圈接线端松动晃动的问题，保证棒型电感工作的稳定。
权利要求书1页 说明书2页 附图3页CN 209993463 U 2020.01.24C N 209993463U权 利 要 求 书1/1页CN 209993463 U1.一种阻热式电动工具用棒型电感，包括底板（9），其特征在于：所述底板（9）的一侧外壁中央位置处开设有限位孔（12），所述限位孔（12）的内部设置有磁芯（2），所述磁芯（2）的外壁上绕设有线圈（1），所述线圈（1）的一端设置有第一引线（8），另一端设置有第二引线（14），所述底板（9）的一侧外壁上靠近磁芯（2）的一侧位置处设置有绝缘支撑杆（7），所述绝缘支撑杆（7）上远离底板（9）的一端开设有凹槽（15），所述凹槽（15）的内部设置有绝缘垫（4），所述底板（9）上远离限位孔（12）的一侧外壁上开设有焊锡孔（13），所述第一引线（8）和第二引线（14）的一端均设置有引脚（10）；顶板（3）和底板（9）的外壁上套设有屏蔽套（5），所述屏蔽套（5）上远离磁芯（2）的一侧外壁上设置有隔热层（6）。
【CN209545103U】一种改进型U型挂环【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920475295.6(22)申请日 2019.04.09(73)专利权人 宸逸电力科技有限公司地址 225200 江苏省扬州市江都区宜陵镇工业园区(72)发明人 丁逸芝 顾丽萍 (74)专利代理机构 扬州润中专利代理事务所(普通合伙) 32315代理人 奚兴邦(51)Int.Cl.H02G 7/05(2006.01)(54)实用新型名称一种改进型U型挂环(57)摘要本实用新型涉及一种改进型U型挂环。
该装置包括有呈U字型的挂环本体以及将挂环本体两自由端连接的螺栓，所述挂环本体与螺栓围合的连接空间内设有保持架，保持架包括位于连接空间内的连接杆，连接杆的两端均连接有限位板，一限位板与挂环本体的弧形挂耳围成与一外设连接件固定的限位空间，另一限位板与螺栓围成与另一外设连接件固定的限位空间。
由于保持架的存在，设置在连接空间内的一限位板与弧形挂耳相互配合，将外设的一线缆挤压固定牢固，设置在连接空间内的另一限位板与螺栓相互配合，将外设的另一线缆挤压固定牢固，从而避免挂环本体晃动，消除安全隐患。
权利要求书1页 说明书2页 附图1页CN 209545103 U 2019.10.25C N 209545103U权 利 要 求 书1/1页CN 209545103 U1.一种改进型U型挂环，包括有呈U字型的挂环本体以及将挂环本体两自由端连接的螺栓，其特征在于：所述挂环本体与螺栓围合的连接空间内设有保持架，保持架包括位于连接空间内的连接杆，连接杆的两端均连接有限位板，一限位板与挂环本体的弧形挂耳围成与一外设连接件固定的限位空间，另一限位板与螺栓围成与另一外设连接件固定的限位空间。
2.根据权利要求1所述的一种改进型U型挂环，其特征在于：所述保持架还包括有沿螺栓长度方向设置的螺纹杆，螺纹杆中部与连接杆固接，螺纹杆一端与挂环本体的一杆径铰接，螺纹杆另一端为自由端，旋接有锁紧螺母，螺纹杆绕铰接的杆径旋转，与螺纹杆自由端对应的杆径上设有挡板，挡板上开设有卡接螺纹杆的开口槽，所述锁紧螺母端面抵触在挡板上，将两限位板固定在连接空间内。

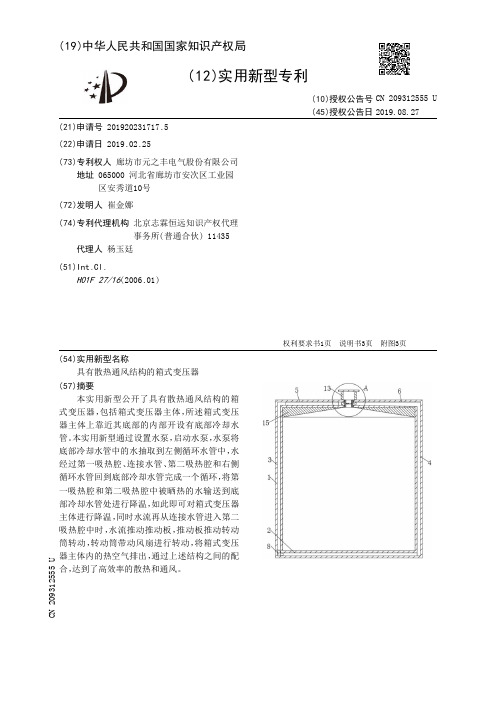

【CN209312555U】具有散热通风结构的箱式变压器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920231717.5(22)申请日 2019.02.25(73)专利权人 廊坊市元之丰电气股份有限公司地址 065000 河北省廊坊市安次区工业园区安秀道10号(72)发明人 崔金娜 (74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 杨玉廷(51)Int.Cl.H01F 27/16(2006.01)(54)实用新型名称具有散热通风结构的箱式变压器(57)摘要本实用新型公开了具有散热通风结构的箱式变压器，包括箱式变压器主体，所述箱式变压器主体上靠近其底部的内部开设有底部冷却水管。
本实用新型通过设置水泵，启动水泵，水泵将底部冷却水管中的水抽取到左侧循环水管中，水经过第一吸热腔、连接水管、第二吸热腔和右侧循环水管回到底部冷却水管完成一个循环，将第一吸热腔和第二吸热腔中被晒热的水输送到底部冷却水管处进行降温，如此即可对箱式变压器主体进行降温，同时水流再从连接水管进入第二吸热腔中时，水流推动推动板，推动板推动转动筒转动，转动筒带动风扇进行转动，将箱式变压器主体内的热空气排出，通过上述结构之间的配合，达到了高效率的散热和通风。
权利要求书1页 说明书3页 附图3页CN 209312555 U 2019.08.27C N 209312555U权 利 要 求 书1/1页CN 209312555 U1.具有散热通风结构的箱式变压器，包括箱式变压器主体(1)，其特征在于：所述箱式变压器主体(1)上靠近其底部的内部开设有底部冷却水管(2)；所述箱式变压器主体(1)上靠近其一侧的内部开设有左侧循环水管(3)，所述箱式变压器主体(1)上靠近其另一侧的内部开设有右侧循环水管(4)，所述左侧循环水管(3)和右侧循环水管(4)与底部冷却水管(2)相通，所述箱式变压器主体(1)上靠近其顶部的内部开设有第一吸热腔(5)、第二吸热腔(6)和连接水管(7)，所述第一吸热腔(5)、第二吸热腔(6)和连接水管(7)相通，所述第一吸热腔(5)与左侧循环水管(3)相通，所述第二吸热腔(6)与右侧循环水管(4)相通，所述底部冷却水管(2)和左侧循环水管(3)的连接处固定连接有水泵(8)，所述箱式变压器主体(1)的内壁通过第二吸热腔(6)开设有透气通孔(9)，所述箱式变压器主体(1)的内壁通过透气通孔(9)转动连接有转动筒(10)，所述转动筒(10)的表面均匀固定连接有推动板(11)，所述转动筒(10)的内表面固定连接有风扇(12)。

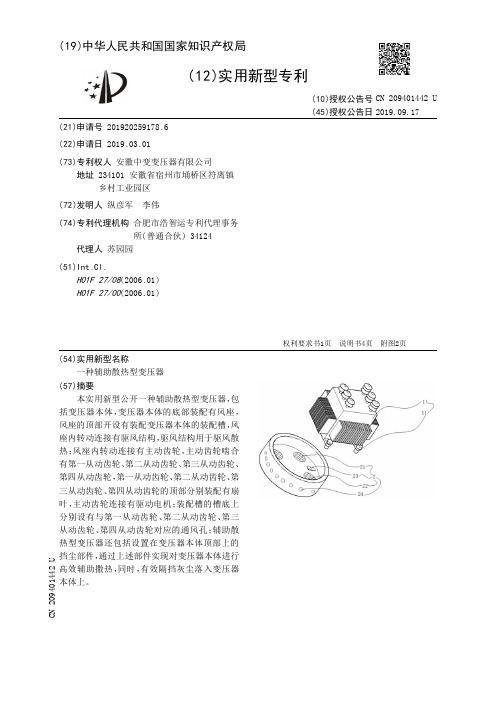

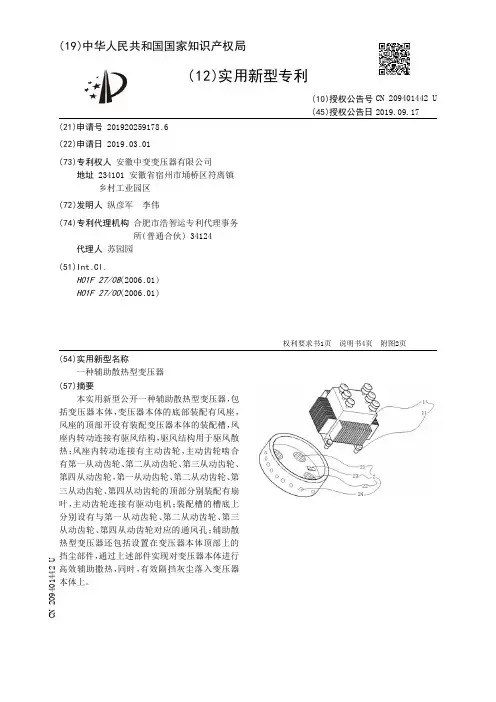

【CN209401442U】一种辅助散热型变压器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259178.6(22)申请日 2019.03.01(73)专利权人 安徽中变变压器有限公司地址 234101 安徽省宿州市埇桥区符离镇乡村工业园区(72)发明人 纵彦军 李伟 (74)专利代理机构 合肥市浩智运专利代理事务所(普通合伙) 34124代理人 苏园园(51)Int.Cl.H01F 27/08(2006.01)H01F 27/00(2006.01)(54)实用新型名称一种辅助散热型变压器(57)摘要本实用新型公开一种辅助散热型变压器，包括变压器本体，变压器本体的底部装配有风座，风座的顶部开设有装配变压器本体的装配槽，风座内转动连接有驱风结构，驱风结构用于驱风散热；风座内转动连接有主动齿轮，主动齿轮啮合有第一从动齿轮、第二从动齿轮、第三从动齿轮、第四从动齿轮，第一从动齿轮、第二从动齿轮、第三从动齿轮、第四从动齿轮的顶部分别装配有扇叶，主动齿轮连接有驱动电机；装配槽的槽底上分别设有与第一从动齿轮、第二从动齿轮、第三从动齿轮、第四从动齿轮对应的通风孔；辅助散热型变压器还包括设置在变压器本体顶部上的挡尘部件，通过上述部件实现对变压器本体进行高效辅助撒热，同时，有效隔挡灰尘落入变压器本体上。
权利要求书1页 说明书4页 附图2页CN 209401442 U 2019.09.17C N 209401442U权 利 要 求 书1/1页CN 209401442 U1.一种辅助散热型变压器，其特征在于，包括变压器本体，所述变压器本体的底部装配有风座，所述风座的顶部开设有装配变压器本体的装配槽，所述风座内转动连接有驱风结构，所述驱风结构用于驱风散热；所述风座内转动连接有主动齿轮，所述主动齿轮啮合有第一从动齿轮、第二从动齿轮、第三从动齿轮、第四从动齿轮，所述第一从动齿轮、第二从动齿轮、第三从动齿轮、第四从动齿轮的顶部分别装配有扇叶，所述主动齿轮连接有驱动电机；所述装配槽的槽底上分别设有与第一从动齿轮、第二从动齿轮、第三从动齿轮、第四从动齿轮对应的通风孔；所述辅助散热型变压器还包括设置在变压器本体顶部上的挡尘部件，所述挡尘部件用于变压器本体的挡尘。
【CN209388815U】一种变压器用防水外壳【专利】
权利要求书1页 说明书4页 附图6页
CN 209388815 U
CN 209388815 U
权 利 要 求 书
1/1 页
1 .一种变压器用防水外壳，包括防水外壳主体(1) ，其特征在于：还包括弹性组件(2) ， 所述弹性组件(2) 包括第一“V”型弹簧片(21) 和第二“V”型弹簧片(22) ，所述第一“V”型弹簧 片(21)和第二“V”型弹簧片(22)均设置在外壳主体的内侧壁上。
(10)授权公告号 CN 209388815 U (45)授权公告日 2019.09.13
( 54 )实用新型名称 一种变压器用防水外壳
( 57 )摘要 本实用新型涉及变压器外壳的技术领域，旨
在提供一种变压器 用防水外壳 ，其技术方案要点 是包括防 水外壳 主体 ，还包括弹性组件 ，所述弹 性组件包括第一“V”型弹簧片和第二“V”型弹簧 片，所述第一“V”型弹簧片和第二“V”型弹簧片均 设置在外壳主体的内侧壁上；这种变压器用防水 外壳带有弹性组件，当安装的变压器较小时 ，弹 性组件能够对变压器进行初步固定，若工作人员 不小心将防 水外壳 刮倒 ，变压器难以 掉出 ，工作 人 员不必再次将变压器放置到防水外壳内 ，从而 为注胶带来方便。
2 .根据权利要求1所述的一种变压器用防水外壳，其特征在于：所述第一“V”型弹簧片 (21)和第二“V”型弹簧片(22)均与防水外壳主体(1)可拆卸连接。
3 .根据权利要求2所述的一种变压器用防水外壳，其特征在于：所述防水外壳主体(1) 上设有安装块(5) ，所述第一“V”型弹簧片(21) 和第二“V”型弹簧片(22)上均设有安装口 (6) ，所述第一“V”型弹簧片(21)通过安装口(6)卡接在安装块(5)上，第二“V”型弹簧片通过 安装口(6)卡接在安装块(5)上，且所述安装块(5)贯穿安装口(6)。
【CN209823120U】一种新型的变电站空间结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920589691.1(22)申请日 2019.04.27(73)专利权人 江西福鑫输配电设备有限公司地址 343200 江西省吉安市安福县工业园区机电大道旁(液压机电孵化基地标准厂房内)(72)发明人 肖全仔 (51)Int.Cl.H02B 1/20(2006.01)H02B 1/56(2006.01)H02B 1/26(2006.01)(54)实用新型名称一种新型的变电站空间结构(57)摘要本实用新型提供一种新型的变电站空间结构，属于变电站技术领域，包括变电站、连接板和挂孔,连接板均固定连接在变电站内部的一侧，挂孔均位于连接板的一端，挂孔的一侧均设有隔离板，连接板的一侧均设有连接杆。
该种新型的变电站空间结构结构稳定，可对变电站内的电线元件施以不同高度的支撑，使变电站内的电线元件可有序的排列，以避免变电站内的电线元件过于接近而易聚集较高的热量而使电线元件老化，同时具有良好的散热功能。
权利要求书1页 说明书3页 附图3页CN 209823120 U 2019.12.20C N 209823120U权 利 要 求 书1/1页CN 209823120 U1.一种新型的变电站空间结构，包括变电站（1）、连接板（2）和挂孔（3）,其特征在于，所述连接板（2）均固定连接在变电站（1）内部的一侧，所述挂孔（3）均位于连接板（2）的一端，所述挂孔（3）的一侧均设有隔离板（5），所述连接板（2）的一侧均设有连接杆（4）；所述连接板（2）包括固定框（201）、弹簧杆（202）和连接块（203），所述固定框（201）均位于连接板（2）内侧的一端，所述弹簧杆（202）分别均匀分布在固定框（201）内侧，所述连接块（203）均位于弹簧杆（202）的一端，且弹簧杆（202）的一侧均贯穿固定框（201）与连接块（203）连接，所述左右两侧的连接块（203）之间均设有活动杆（204）。
【CN209434016U】一种变压器骨架结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920356007.5(22)申请日 2019.03.20(73)专利权人 新际电子元件（杭州）有限公司地址 311401 浙江省杭州市富阳区东洲街道东洲工业功能区三号路36号(72)发明人 汤晓华 (74)专利代理机构 杭州永绎专利代理事务所(普通合伙) 33317代理人 许传秀(51)Int.Cl.H01F 27/30(2006.01)H01F 27/29(2006.01)H01F 27/28(2006.01)(54)实用新型名称一种变压器骨架结构(57)摘要本实用新型公开了一种变压器骨架结构，包括绕线轴、上托板、下托板、引脚、台阶，所述绕线轴的上端固定连接上托板，所述绕线轴的下端固定连接下托板，所述下托板的下端设置台阶，所述台阶的下端设置引脚，所述下托板的左右两侧设有对称下托板排列的两排凸缘，相邻凸缘之间设有穿线槽，所述台阶与穿线槽一一对应，所述穿线槽的槽底位置设有走线斜坡。
该骨架结构具有防止焊锡过深的台阶结构，实现对引脚焊锡深度的控制，保证引脚和引线在充分焊接的同时不会造成焊锡过深，还可以降低骨架对引线的应力，防止引线的断裂，增加产品的可靠性。
权利要求书1页 说明书2页 附图5页CN 209434016 U 2019.09.24C N 209434016U权 利 要 求 书1/1页CN 209434016 U1.一种变压器骨架结构，其特征在于：包括绕线轴(1)、上托板(2)、下托板(3)、引脚(4)、台阶(5)，所述绕线轴(1)的上端固定连接上托板(2)，所述绕线轴(1)的下端固定连接下托板(3)，所述下托板(3)的下端设置台阶(5)，所述台阶(5)的下端设置引脚(4)，所述下托板(3)的左右两侧设有对称下托板排列的两排凸缘(6)，相邻凸缘(6)之间设有穿线槽(7)，所述台阶(5)与穿线槽(7)一一对应，所述穿线槽(7)的槽底位置设有走线斜坡(8)，所述走线斜坡(8)的上端与绕线轴(1)形成钝角夹角，所述走线斜坡(8)的下端倒圆角。
【CN209913486U】一种矿用电炉变压器的差动保护结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920448755.6(22)申请日 2019.04.04(73)专利权人 中石化南京工程有限公司地址 210049 江苏省南京市栖霞区马群科技园马群大道3号专利权人 中石化炼化工程（集团）股份有限公司(72)发明人 李英伟 余晨 王建军 (74)专利代理机构 南京天华专利代理有限责任公司 32218代理人 莫英妍 徐冬涛(51)Int.Cl.H02H 7/045(2006.01)(54)实用新型名称一种矿用电炉变压器的差动保护结构(57)摘要本实用新型提出一种矿用电炉变压器的差动保护结构，一次侧绕组端子通过高压配电断路器与高压母线连接，该端子与高压配电断路器之间设置有过电流保护电流互感器、测量用电流互感器和差动保护电流互感器；三次侧绕组回路内串联设置有测量用电流互感器和差动保护电流互感器；三次侧绕组的调压档位、一次侧的差动保护电流互感器的二次电流、三次侧的差动保护电流互感器的二次电流均接入差动保护继电器。
本实用新型通过在一次侧和三次侧均设置一组差动保护电流互感器，并将二次电流与调压档位接入差动保护继电器，实现对三次侧电流进行直接采样，从而计算出二次侧电流，实现二次侧电流的等效采样，及矿用电炉变压器的差动保护功能。
权利要求书1页 说明书3页 附图1页CN 209913486 U 2020.01.07C N 209913486U权 利 要 求 书1/1页CN 209913486 U1.一种矿用电炉变压器的差动保护结构，其特征在于，矿用电炉变压器各相的一次侧绕组端子分别通过一高压配电断路器与高压母线连接，且一次侧绕组端子与对应高压配电断路器之间依次设置有一次侧过电流保护电流互感器、一次侧测量用电流互感器和一次侧差动保护电流互感器；矿用电炉变压器各相的二次侧的两个出线端子分别与电炉短网的两端连接；矿用电炉变压器各相的三次侧绕组回路内分别串联设置有三次侧测量用电流互感器和三次侧差动保护电流互感器；矿用电炉变压器各相的三次侧绕组的调压档位、一次侧差动保护电流互感器的二次电流、三次侧差动保护电流互感器的二次电流均分别接入一差动保护继电器，通过差动保护继电器实行差动保护。
【CN209929093U】一种散热良好的变压器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920480785.5(22)申请日 2019.04.10(73)专利权人 保定市天利变压器有限公司地址 071000 河北省保定市新市区天威西路1789号(72)发明人 商宝印 (74)专利代理机构 石家庄领皓专利代理有限公司 13130代理人 张玉婵 薛琳(51)Int.Cl.H01F 27/08(2006.01)H01F 27/40(2006.01)H01F 27/02(2006.01)H01F 27/00(2006.01)(54)实用新型名称一种散热良好的变压器(57)摘要本实用新型涉及变压器技术领域，且公开了一种散热良好的变压器。
该散热良好的变压器，包括变压器本体，所述变压器本体通过铰链转动连接有侧门，所述的底部焊接有底座，所述变压器本体顶部的内侧固定安装有温度传感器，且变压器本体的右侧固定安装有排热箱，所述变压器本体的侧面位于排热箱的水平方向开设有通风孔，所述排热箱左侧的内侧固定安装有气囊管，所述气囊管与通风孔贯通。
本实用新型，通过变压器本体的底部焊接的底座内侧设有橡胶垫和防水层，防水层由石灰石等吸水材料组成可阻止变压器本体内潮湿，又在变压器本体顶部的内侧安装温度传感器用来时时监测变压器本体内的温度变化，同时可反馈给控制箱对电机进行控制，实现了自动散热。
权利要求书1页 说明书3页 附图2页CN 209929093 U 2020.01.10C N 209929093U权 利 要 求 书1/1页CN 209929093 U1.一种散热良好的变压器，包括变压器本体(1)，其特征在于：所述变压器本体(1)通过铰链转动连接有侧门(2)，底部焊接有底座(3)，所述变压器本体(1)顶部的内侧固定安装有温度传感器(6)，且变压器本体(1)的右侧固定安装有排热箱(7)，所述变压器本体(1)的侧面位于排热箱(7)的水平方向开设有通风孔(8)，所述排热箱(7)左侧的内侧固定安装有气囊管(10)，所述气囊管(10)与通风孔(8)贯通，且气囊管(10)的另一端固定连接有推拉板(13)，所述推拉板(13)的右侧设有固定安装有排热箱(7)右侧内侧的U型框(14)，所述U型框(14)的侧面安装有电机(25)，所述电机(25)的输出轴贯穿U型框(14)并固定连接有第一横杆(15)，所述第一横杆(15)的外侧分别固定套接有第一偏心齿轮(16)和第一偏心轮(27)，所述U型框(14)的顶部开设有活动槽(17)，所述活动槽(17)的内部活动卡接有移动板(18)，所述移动板(18)的内侧活动连接有第二横杆(21)，所述第二横杆(21)的外侧分别固定套接有第二偏心齿轮(22)和第二偏心轮(23)，所述第二偏心齿轮(22)与第一偏心齿轮(16)齿轮啮合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920404661.9
(22)申请日 2019.03.28
(73)专利权人 济源职业技术学院
地址 459000 河南省焦作市济源市济源大
道中段88号
(72)发明人 吕颖利 吕少龙 焦英英 陈永利
张庆胜 任艳艳 牛鑫 张新军
李志强 刘力
(74)专利代理机构 北京睿博行远知识产权代理
有限公司 11297
代理人 封明艳
(51)Int.Cl.
H01F 27/06
(2006.01)
F16F 15/04
(2006.01)
(54)实用新型名称
一种新型悬挂式变压器安装结构
(57)摘要
本实用新型涉及变压器技术领域，且公开了
一种新型悬挂式变压器安装结构，包括竖杆，所
述竖杆的数量为两个，两个所述竖杆的外部均固
定安装有支撑块。该新型悬挂式变压器安装结
构，通过设置有弹性杆和橡胶杆，可在变压器本
体受到外力作用时，提供一个向上的弹性力，为
变压器本体进行减震，使变压器本体更稳固，且
设置有固定头、固定杆和弹簧，使变压器本体受
到外力作用时，固定杆通过挤压弹簧，运用弹簧
对变压器本体进行左右方向的减压，使变压器本
体的减震效果更好，卡扣、固定块、固定套筒和贴
片连接组合为防磨损装置，而固定杆上设置有该
防磨损装置，可对固定杆的使用期限进行增长，
更方便使用者的使用。
权利要求书1页 说明书3页 附图1页
CN 209993435 U
2020.01.24
C
N
2
0
9
9
9
3
4
3
5
U
1.一种新型悬挂式变压器安装结构，包括竖杆(1)，其特征在于：所述竖杆(1)的数量为
两个，两个所述竖杆(1)的外部均固定安装有支撑块(2)，两个所述支撑块(2)的顶部均与支
撑台(3)连接，所述支撑台(3)的顶部左右侧均活动安装有位于竖杆(1)前后表面的螺栓
(4)，同侧两个所述螺栓(4)的底端外部均活动安装有位于支撑块(2)底部的锁紧螺帽(5)，
所述支撑台(3)的顶部固定安装有固定座(6)，所述固定座(6)的顶部固定安装有缓冲块
(7)，所述缓冲块(7)的内部开设有放置槽(8)，所述放置槽(8)的内部上下侧之间固定安装
有数量为两个的橡胶杆(9)，两个所述橡胶杆(9)的左右侧均固定安装有弹性杆(10)，所述
缓冲块(7)的顶部固定安装有变压器本体(11)，所述变压器本体(11)的顶部固定安装有数
量为三个的连接块(12)，三个所述连接块(12)的顶部均活动安装有电缆(13)，所述变压器
本体(11)的左右侧均固定安装有固定头(14)，两个所述固定头(14)的相背一侧均活动安装
有固定杆(15)，两个所述固定杆(15)的上下侧均固定安装有卡扣(16)，两个所述固定杆
(15)的相背的一侧均套接有固定块(17)，两个所述固定块(17)相背的一侧均套接有固定套
筒(18)，两个所述固定套筒(18)相背的一侧均固定安装有贴片(19)，两个所述贴片(19)相
背的一侧均固定安装有弹簧(20)，两个所述弹簧(20)的外部均固定安装有位于支撑台(3)
顶部和变压器本体(11)左右侧的稳固台(21)。
2.根据权利要求1所述的一种新型悬挂式变压器安装结构，其特征在于：所述螺栓(4)
的底端贯穿支撑台(3)和支撑块(2)与锁紧螺帽(5)螺纹连接，两个所述螺栓(4)、支撑块(2)
和锁紧螺帽(5)均呈对称分布在支撑台(3)纵向中心线的两侧。
3.根据权利要求1所述的一种新型悬挂式变压器安装结构，其特征在于：两个所述橡胶
杆(9)和左右侧的弹性杆(10)均对称分布在缓冲块(7)纵向中心线的两侧，三个所述弹性杆
(10)相邻之间的距离均相等。
4.根据权利要求1所述的一种新型悬挂式变压器安装结构，其特征在于：所述固定头
(14)、固定杆(15)、卡扣(16)、固定块(17)、固定套筒(18)、贴片(19)、弹簧(20)和稳固台
(21)均呈对称分布支撑台(3)纵向中心线的两侧。
5.根据权利要求1所述的一种新型悬挂式变压器安装结构，其特征在于：两个所述固定
块(17)的上下侧均与固定杆(15)的上下侧通过卡扣(16)进行卡接。
6.根据权利要求1所述的一种新型悬挂式变压器安装结构，其特征在于：所述固定头
(14)的内部设置有内螺纹，两个所述固定杆(15)的相对一端外部均设置有外螺纹，所述固
定杆(15)与固定头(14)螺纹连接。
权 利 要 求 书
1/1页
2
CN 209993435 U
