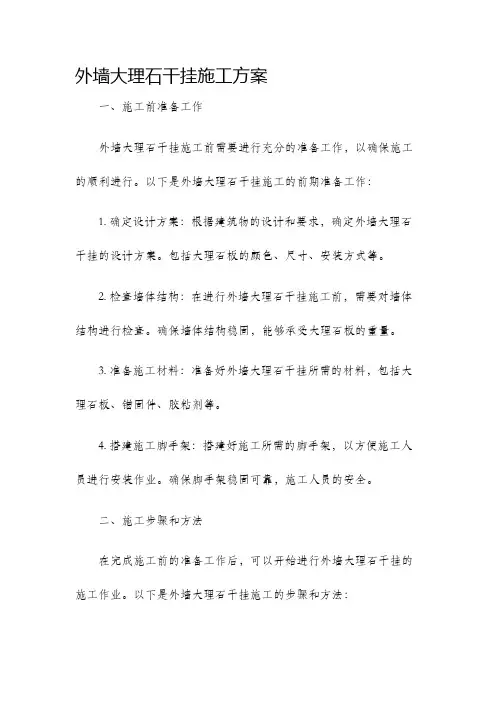

外墙大理石干挂施工方案
外墙大理石干挂施工方案一、施工前准备工作外墙大理石干挂施工前需要进行充分的准备工作，以确保施工的顺利进行。
以下是外墙大理石干挂施工的前期准备工作：1. 确定设计方案：根据建筑物的设计和要求，确定外墙大理石干挂的设计方案。
包括大理石板的颜色、尺寸、安装方式等。
2. 检查墙体结构：在进行外墙大理石干挂施工前，需要对墙体结构进行检查。
确保墙体结构稳固，能够承受大理石板的重量。
3. 准备施工材料：准备好外墙大理石干挂所需的材料，包括大理石板、锚固件、胶粘剂等。
4. 搭建施工脚手架：搭建好施工所需的脚手架，以方便施工人员进行安装作业。
确保脚手架稳固可靠，施工人员的安全。
二、施工步骤和方法在完成施工前的准备工作后，可以开始进行外墙大理石干挂的施工作业。
以下是外墙大理石干挂施工的步骤和方法：1. 固定锚固件：根据设计方案确定大理石板的安装位置，使用锚固件进行固定。
根据墙体结构的不同，可以选择不同的锚固件，如机械锚固件、化学锚固件等。
2. 安装大理石板：在锚固件固定好后，开始安装大理石板。
根据设计方案，将大理石板按照预定的尺寸和颜色进行安装。
使用胶粘剂将大理石板固定在锚固件上。
3. 整齐排列：在安装大理石板时，需要确保板与板之间的间距均匀，板面平整，整齐排列。
可以使用水平仪等工具进行检查和调整。
4. 清洁和保护：在大理石干挂施工完成后，进行清洁和保护工作。
清除施工过程中产生的废料和污垢，并对大理石板进行适当的保护，避免受到外界环境的损害。
三、安全注意事项在进行外墙大理石干挂施工时，需要注意以下安全事项，以确保施工人员的安全：1. 佩戴个人防护装备：施工人员在施工过程中，应佩戴个人防护装备，如安全帽、防护手套、安全鞋等。
确保身体的安全。
2. 注意脚手架稳定：施工过程中，注意脚手架的稳定性，避免发生倾斜和折断等情况。
使用脚手架时，需按照相关规定进行搭建和使用。
3. 防止坠落：施工人员在脚手架上作业时，要注意防止坠落事故的发生。

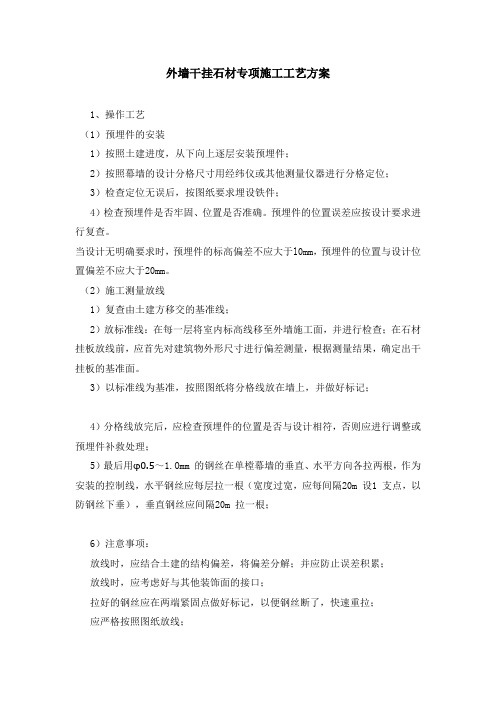

外墙干挂石材专项施工工艺方案
外墙干挂石材专项施工工艺方案1、操作工艺（1）预埋件的安装1）按照土建进度，从下向上逐层安装预埋件；2）按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位；3）检查定位无误后，按图纸要求埋设铁件；4）检查预埋件是否牢固、位置是否准确。
预埋件的位置误差应按设计要求进行复查。
当设计无明确要求时，预埋件的标高偏差不应大于l0mm，预埋件的位置与设计位置偏差不应大于20mm。
（2）施工测量放线1）复查由土建方移交的基准线；2）放标准线：在每一层将室内标高线移至外墙施工面，并进行检查；在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干挂板的基准面。
3）以标准线为基准，按照图纸将分格线放在墙上，并做好标记；4）分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理；5）最后用φ0.5～1.Omm 的钢丝在单樘幕墙的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（宽度过宽，应每间隔20m 设1 支点，以防钢丝下垂），垂直钢丝应间隔20m 拉一根；6）注意事项：放线时，应结合土建的结构偏差，将偏差分解；并应防止误差积累；放线时，应考虑好与其他装饰面的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉；应严格按照图纸放线；控制重点为：基准线（3）石材幕墙安装工艺1）石材幕墙骨架的安装（A）根据控制线确定骨架位置，严格控制骨架位置偏差；（B）干挂石材板主要靠骨架固定，因此必须保证骨架安装的牢固性；（C）在挂件安装前必须全面检查骨架位置是否准确、焊接是否牢固，并检查焊缝质量；2）石材幕墙挂件安装挂板应采用不锈钢或铝合金型材，钢销应采用不锈钢件，连接挂件宜采用L型，避免一个挂件同时连接上下两块石板。
3）石材幕墙骨架的防锈（A）槽钢主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆（含补刷部分）进行防锈处理并控制第一道二道的间隔时间不小于12 小时。
外墙干挂石材施工方案
外墙干挂石材施工方案随着建筑技术的不断发展，外墙装饰材料也逐渐多样化。
其中，外墙干挂石材成为了一种备受青睐的装饰材料。
外墙干挂石材通过悬挂系统将石材固定在建筑物的外墙上，既提升了建筑的美观性，又增加了建筑物的防水性和保温性。
本文旨在探讨外墙干挂石材施工方案的相关内容。
一、施工前准备工作在进行外墙干挂石材施工之前，我们需要进行一系列的准备工作。
首先，需要对墙体进行检查。
检查墙体是否平整、无明显凹凸和破损，以确保后续施工的顺利进行。
其次，我们要根据建筑物的特点以及设计要求，选择合适的石材种类。
不同的石材具有不同的特点和用途，选择合适的石材种类能够提高施工质量和建筑物的美观度。
最后，需要制定详细的施工方案和进度安排，确保施工过程有序和高效。
二、干挂石材的材料准备在进行外墙干挂石材施工时，我们需要准备以下材料：1. 干挂石材：要选择质量优良的石材，以确保施工后的外墙装饰效果和使用寿命。
2. 配套设备：包括悬挂系统、角码、玻璃纤维网格、水泥砂浆等。
3. 辅助材料：如螺栓、膨胀螺栓、胶水、刷子等。
三、施工过程1. 混凝土墙体处理：首先需要对墙体进行清理、打孔，并进行防水处理。
这一步非常重要，保证施工后的外墙干挂石材系统的牢固性和防水性。
2. 安装悬挂系统：根据施工图纸和设计要求，在墙体上安装悬挂系统。
悬挂系统一般由角码、悬挂件和支撑件组成。
角码固定在墙体上，悬挂件和支撑件用于将石材与角码连接起来。
3. 石材加工和安装：根据施工图纸和设计要求，对石材进行加工，包括切割、打孔等。
然后，将加工好的石材安装在悬挂系统上，使用螺栓等固定石材。
4. 石材间隙处理：石材之间的垫缝要保持一致，并采取合适的填充材料进行填充，以提高外墙的密封性和美观度。
5. 清理和验收：施工完成后，对施工现场进行清理，并进行验收。
确保施工质量达到设计要求，并进行必要的修复和调整。
四、施工注意事项在进行外墙干挂石材施工时，我们需要注意以下事项：1. 施工安全：在施工过程中，要做好安全防护措施，确保施工人员的安全。
外墙干挂石材施工方案
外墙干挂石材施工方案1. 引言外墙干挂石材施工是一种常见的建筑装饰方式，它不仅能提升建筑的外观质感，还能增加建筑的保温、隔热性能。
本文档将介绍外墙干挂石材施工的具体方案和步骤。
2. 施工材料准备在开始施工之前，我们需要准备以下材料：•干挂石材板材•石材固定件•防水层材料•扣板•钻机、电动锤、螺丝刀等工具3. 施工步骤3.1. 准备工作首先，清理外墙表面的灰尘、杂物，并检查外墙是否存在裂缝、凹凸不平等问题。
如果有，需要对其进行修补和处理。
接下来，根据石材板材的大小和布局设计，确定干挂石材的排列方式和位置。
在外墙上标出石材的安装位置，以便后续施工。
3.2. 安装防水层在进行石材板材安装之前，需要先施工防水层。
从地面开始，涂抹防水涂料，一般建议涂抹两遍，确保防水效果。
3.3. 安装石材固定件石材固定件是将石材固定在外墙上的重要组成部分。
根据石材的重量和尺寸，选择合适的石材固定件。
通常有三种常用的石材固定件：•U形石材夹•L形石材夹•拉膜式石材夹根据石材固定件的类型，使用钻机或电动锤将其固定在外墙上，并确保固定牢固。
3.4. 安装石材板材在安装石材板材之前，需要先在石材板材的背面涂抹干挂胶水。
然后，将石材板材按照标注好的位置，插入到石材固定件中，确保石材与墙面平行。
在安装过程中，要注意控制石材与石材之间的缝隙，并保证石材的平整度和垂直度。
3.5. 安装扣板在石材板材安装完成后，需要在石材板材之间安装扣板，以保证石材之间的缝隙不受风吹雨淋的侵蚀。
安装扣板的过程中，需注意根据石材板材的尺寸和布局，选择合适的扣板，并使用螺丝刀将其固定在石材板材之间。
4. 施工注意事项在进行外墙干挂石材施工时，需要注意以下事项：•确保施工人员具备相关技能和经验，能够熟练操作相关工具和材料。
•根据石材的重量和尺寸，选择合适的石材固定件和扣板。
•注意石材板材与石材固定件之间的缝隙控制，以确保石材的平整度和垂直度。
•确保防水层的施工质量，以保证外墙的防水性能。
外墙干挂石材工程施工方案
外墙干挂石材工程施工方案一、项目介绍二、施工准备1.工程设计：根据建筑设计图纸和业主要求，编制施工图纸和方案，设计石材的安装方式、材料选择、结构固定等详细要求。
2.材料采购：根据设计方案确定需要的石材材料，进行购买，并检查材料的质量和规格是否符合要求。
3.施工设备准备：整理各种施工工具、设备和搭建临时设施，如脚手架、施工电梯等。
4.人员组织：组织专业技术人员、施工人员和监工，明确各自的责任和工作任务。
三、施工工艺1.基层处理根据墙体的材料和状态，对基层进行处理，确保基层平整、干燥、坚实，并按要求做好防水、防潮处理。
2.石材制作根据设计图纸的要求，对石材进行尺寸、形状、颜色、纹理等方面的处理和定型。
3.饰面处理对石材的正面进行研磨、抛光等处理，确保其表面光滑、美观。
4.安装固定将石材根据设计方案和施工图纸的要求，利用金属构件、粘结剂等进行固定。
要确保固定牢固、稳定、美观。
5.施工接缝对石材的接缝进行处理，包括填缝、密封等工艺，确保接缝的整体效果和防水性能。
6.清洁保护施工完成后，对石材进行清洁、保护处理，确保石材的表面光洁、不受损。
四、施工安全1.施工人员必须佩戴安全防护用品，如安全帽、防尘口罩、工作手套等。
2.严禁施工人员在高空作业时饮酒、吸烟或携带易燃物品。
3.搭建脚手架、施工电梯等临时设施时，必须确保稳定可靠，并符合相关安全规定。
4.施工现场必须设立明显的安全警示标识，并定期检查和维护。
五、质量控制1.施工前必须对材料进行检查，确保材料的质量和规格符合要求。
2.施工过程中，严格按照设计图纸和技术要求进行施工作业，保证尺寸、位置、固定等工艺要求的完成。
3.施工完成后进行质量验收，包括石材的外观质量、固定牢度、接缝处理等方面的检查，并出具相应的质量报告。
六、施工细节1.石材在运输和安装过程中，应注意避免碰撞、摩擦，防止石材表面受损。
2.安装石材时，要确保基层结构稳定可靠，且与石材连接的金属构件要符合规定，完全承担石材的重量和荷载。
干挂石材的施工方案
干挂石材的施工方案1. 简介干挂石材是一种常见的外墙装饰材料，具有美观、耐久和防水等优点，被广泛应用于建筑工程中。
本文将介绍干挂石材的施工方案，包括材料准备、基层处理、安装技术等内容。
2. 材料准备在施工前，需要准备以下材料和工具：•干挂石材：选择符合规格和设计要求的石材，常见的有花岗岩、大理石等。
•干挂石材的固定系统：包括角码、石材吊挂件、延长支撑等。
•固定材料：如膨胀螺栓、螺丝等。
•衬垫材料：一般使用聚氨酯、聚氨酯胶垫等。
3. 基层处理在施工前，需要对外墙基层进行处理，确保基层平整牢固，以便于干挂石材的安装。
基层处理包括以下步骤：1.清理基层表面：除去油污、灰尘、杂物等。
2.处理裂缝：对有裂缝的基层进行修补，使其平整。
3.防水处理：根据需要进行防水处理，保证石材安装后的防水性能。
4.打底层：涂刷底膜，增加基层的粘结力和耐候性。
4. 施工步骤4.1 安装石材吊挂件和角码1.根据设计要求和施工方案，在基层上确定干挂石材的安装位置。
2.使用膨胀螺栓或螺丝将石材吊挂件固定在基层上，注意吊挂件的水平和垂直度。
3.在墙角处安装角码，定位准确，并确保角码与吊挂件的连接稳固。
4.2 安装干挂石材1.在干挂石材的背面涂抹一层薄薄的胶垫，增加石材与基层之间的粘结力。
2.将石材按照设计要求、大小和颜色等进行分类，然后根据安装位置逐块安装。
3.将石材对准吊挂件和角码，轻轻放置在预定的位置，确保石材与基层之间有适当的间隙。
4.3 进一步固定石材1.使用延长支撑将石材下部支撑住，确保石材的水平度和垂直度。
2.使用螺丝将石材与吊挂件和角码连接紧固，注意不要过紧，以免石材破裂。
3.检查每块石材的固定情况，确保安装稳固。
5. 施工注意事项在干挂石材的施工过程中，需要注意以下事项：•安装前应确保基层和石材表面无严重的缺陷和破损。
•石材的安装位置和尺寸要与设计图纸一致。
•在施工过程中，要注意保护石材的表面，避免划伤或弄脏。
•石材的固定要均匀，力度适中，避免过度紧固导致石材开裂。
石材干挂施工方案
石材干挂施工方案石材干挂是一种常见的建筑外墙装饰方法，采用石材干挂可以提升建筑外墙的美观性和耐久性。
下面是一份石材干挂施工方案，详细介绍了石材干挂的施工步骤和注意事项。
一、准备工作1. 检查墙体结构，确保墙体的承重能力和平整度满足要求。
2. 清理墙体表面的灰尘、油污等杂物，保证墙体表面清洁。
二、石材准备1. 将预先选好的石材分类整理，确保色泽、花纹等相似的石材放在一起，方便后续施工。
2. 清洗石材表面的灰尘和污垢，并晾干备用。
三、安装石材1. 在墙体上标出石材的水平线和垂直线，作为安装参考。
2. 使用专用的石材干挂胶将石材逐块粘贴在墙体上，按照墙体标线调整位置，确保粘贴牢固。
3. 每块石材之间留有2-3mm的间隙，方便石材之间的伸缩。
4. 对于大面积的石材，可以使用钢支撑或者背面预制钢筋加固，增加安装稳定性。
四、石材收口1. 石材的四周收口可以使用石材条或者金属边线进行收尾处理，保护石材边缘不受损。
2. 对于墙体上突出部分如檐口、阳台等，需要石材切割和定位，确保与整体墙体贴合。
五、石材保护处理1. 在石材安装完成后，及时清理墙面上的胶渍等杂质。
2. 对于需要保护的石材表面，可以采用防水、防尘等处理，增加石材的耐久性。
六、验收和维护1. 施工完工后，需要进行验收，确保石材干挂的质量和施工效果符合要求。
2. 平时的维护保养可以使用专门的石材清洁剂进行清洁。
总结：石材干挂是一种美观、耐久的建筑外墙装饰方法，施工过程需要格外注意墙体结构和石材的选材、粘贴等环节，以确保施工质量。
在施工完工后，进行验收和定期的维护保养是保证石材干挂长久美观的关键。
外墙干挂石材施工方案1-2(1)
外墙干挂石材施工方案1-2(1)
一、施工准备
在进行外墙干挂石材施工前，必须对施工现场进行认真的准备工作，包括： 1. 对施工区域进行清理，确保表面平整无杂物。
2. 检查墙体结构，确保承重墙体符合要求。
3. 准备好必要的施工工具和材料，如石材板材、角铁、膨胀螺栓等。
二、施工步骤
2.1 计算定位
1.根据设计图纸确定干挂点的位置和间距。
2.使用水平仪和尺子在墙体上标记出干挂点的位置。
2.2 安装角铁
1.将角铁按照设计要求安装在墙体上，用螺丝将角铁固定在墙体上。
2.确保角铁的水平度和垂直度。
2.3 固定石材板
1.使用膨胀螺栓将石材板固定在角铁上。
2.安装时注意石材板之间的缝隙和对齐度。
2.4 后续处理
1.检查已安装的石材板是否牢固，做好封边处理。
2.清理施工现场，保持整洁。
三、施工质量验收
1.检查干挂点的位置和间距是否符合设计要求。
2.检查石材板的固定情况和各板之间的对齐度。
3.对施工后的外墙进行整体检查，确保无明显质量问题。
四、施工注意事项
1.施工过程中要严格按照设计要求进行操作，确保施工质量。
2.注意施工安全，佩戴好安全防护装备。
3.若遇到问题及时与设计师、施工负责人沟通解决。
结语
外墙干挂石材施工是一项细致而重要的工作，需要施工人员认真对待。
遵循正确的施工步骤和注意事项，可以确保施工质量和安全。
希望以上施工方案能对实际施工提供有效指导，保障工程质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新野一品国际温泉大酒店 外墙干挂石材施工专项方案
审批: 审核: 编制:
0—五年七月二十日3 7
1 工程概况
2 施工准备
3 施工设计
4 设计依据
5 测量放线
6 施工方法
6.1 施工工艺 ....
6.2 施工方法 ....
6.2.1 骨架安装
6.2.2 骨架焊接
6.2.3 石材安装
质量措施的保证 技术交底 安全措施13)
14)
本工程自 2015年7月25日开工,竣工日期为 2015年 10月15日. 根据设计图纸有关资料制定出翻样图，并提出加工规格数量表。 根据设计及有关资料提出材料计划及机具计划。 制定安全生产及防火规章制度，并进行入场前的安全教育工作。
根据图纸其及甲方要求，做好施工技术交底工作。
1 工程概况
(1) 工程名称 : 新野一品国际温泉大酒店
(2) 工程地点 : 新野县三国大道与鱼水路交叉口
(3) 施工内容 : 一品国际大酒店 1-3 层楼体外墙石材干挂
(4) 工期 :
2 施工准备
1认真组织提前进入施工现场。
2)
3)
4) 认真学习和熟识国家验收规范工艺标准。
5)
6) 编制施工进度计划，做好劳动力安排。
8) 各种小型电动工具的电源接通，做到安全可靠。
9) 设计方案确定后，绘制详细施工，加工图纸，内容包括：
1)完整、详细结合结构完成现状的立面图和平面图；
10)
2)所有单块及拼接石材加工大样图； 3)典型节点图，锚固件，支撑装置、嵌缝、锚固大样。
提供结构验收手续， 细查现场影响石材干挂的部位， 原因，提出整改要求及措施，
11)
确定并提出完成时间，以确保石材安装进入正常工期。 提供的脚手架是否符合石材安装要求进行考察验收，干挂石材脚手架满足 JGJ80-91 国家标准的安全技术规范， 对不能满足安装使用要求的脚手架， 体会粗 符合规定
的修正加固方案，限定满足施工作用的时间。 12) 对符合设计要求的角钢型材，拟定货计划，不锈钢挂件以及镀锌胀管螺栓，依据
石材，嵌缝材料落实有序供应的现场时间。 图纸落实加工， 确定第一批现场时间， 13)
14)
施工人员提前进驻现场，熟悉现场状态， 做到安装心中有数，保证质量。 对现场石材及其材料存放地点进行安排， 为及时进入现场创造条件。 对现场切割、磨边、钻空机进行定位， 3 施工设计
本工程设计为干挂 25mm 厚，花岗岩作外墙饰面， 石材干挂主要采用在主体结构与 石材之间焊接钢骨架方式，钢骨架焊接，主要是用 63> 40> 5槽钢，作竖向主龙骨，用 L50> 50> 5 角钢做时平次龙骨，并根据石材竖向分格尺寸进行焊接，焊接时，焊缝长 度不得小于焊接
点周长的一半，厚度 H=5mm，钢材表面作冷镀锌防腐处理，石材安装 时，相互间要留6mm缝隙，缝隙要均匀一致，并用①8mm炮沫条嵌缝，表面打胶791N 密封胶。 4 设计依据
主要根据业主方要求，并参照业主方提供的有关资料和原设计图纸，结合《幕墙建 筑规范》和《建筑构造通用图集》以及石材干挂的常规作法。
5 测量放线
因主体结构质量不明确， 为清除结构偏差对花岗岩干挂板度的影响， 在挂板放线前， 首先对建筑物外形尺寸进行测量，根据测量结果，确定出干挂板的基准面。在建筑物的 挂板而交圈，控制点的建立水平向仍以各层的建筑标高为基准线，垂线方向以纵轴线为 基准线，根据偏关测量结果，产生累计误差至建筑物两端。
6 施工方法
6.1 施工工艺
测量、放线-配料-分格定位-弹线定膨胀栓位置-钻孔-连接件安装固定-焊主 龙骨 -二次放线 -焊水平二次龙骨 -焊接点清理并防腐 -石材挑选搬运 -板材开槽 - 不锈钢挂件安装-石材临时固定-调整固
定并打结构胶-板缝嵌泡沫条打密封胶-板 面清理T验收。
6.2 施工方法
6.2.1 骨架安装
石材安装的钢骨架，主要是采用［63 >400槽钢作竖向主龙骨，安装时，先在主体结 构表面，按水平间距 800mm,弹纵向垂直线。然后将槽钢沿纵向垂线进行布置。布置 完毕后，在槽钢两侧按竖向间距1500mm,确定固定点（膨胀螺栓）位置，并用电锤钻 ①16圆孔（固定/ 50^50^5角钢），切成100mm左右作角码连接件。在角码连接的一侧 用台钻钻①12.5圆孔与固定点（膨胀螺栓）安装固点，同时将连接件与主龙骨进行连接 安装并焊接。待主龙骨安装完毕后，按石材竖向分格尺寸在主龙骨表面，弹出水平次龙 骨定位线，再将/ 50000角钢与主龙骨连接安装并焊接。 6.2.2 骨架焊接
电焊操作工需持正上岗，作业时要备灭火器、水桶等防火措施，并指定专人看火。 熟悉图纸做好技术交底。 电焊工在操作过程中，焊缝长度不得小于焊接点周长一半，焊缝厚度 H=5mm,焊 缝宽度要均匀一致，不得有夹碴等现象，焊接焊好后，表面焊碴要清理干净，并 补刷防腐漆二遍。
为了达到外立面的整体效果，要求板材加工精度比较高，花岗岩石材板的安装， 要精心挑选板材的色差，要求板的误差移到分缝之内。在板安装前，根据结构轴 线核定结构外表面与干挂石材外露面之间的尺寸后， 在建筑物大角外做出上下生
根的金属丝垂线，并以此为依据，根据建筑物宽度设置足以满足要求的垂线、水
1) 焊条采用 E42 6.2.3 石材安装
1)
平线，确保钢骨架安装后处于同一平面上(误差不大于 2mm)。
2) 同时，通过室内的50cm，线验证板材水平线和纵垂线，以此控制拟将安装的板
缝水平程度。通过水平线及垂线形成的标准平面标测出结构平面，垂直平整凹凸 程度，为结构修补及安装龙骨提供可靠的依据。 本工程花岗石材为25mm厚，横纵通缝为6mm,采用硅酮密封胶、封缝勾勒。 板钻孔位置应用标定工具自板材露明面返置板中或图中注明的位置。 板材开槽深 度与宽度依据不锈钢挂件长度厚度予以控制。为防止硅酮密封胶、塑化前的挥发 老化时间，结合6mm缝宽的情况。嵌缝做到内凹5mm,背后衬胶条。分缝之间 的嵌胶按拆架的要求分层嵌胶。 4) 石材加工按国家技术监督局颁布 JC2 05-92行业标准中一等品执行。
7 质量措施的保证
精心组织有专业施工水平的队伍，加强工人的思想教育，贯彻安全第一，质量第 的思想观念。 对于每个施工环节，要加强质量检查，进行自检、互检、交接检。严格把关，严 格按设计图纸施工。 3) 认真遵守质量标准，随时接受各监督部门及建筑单位的监督检查，对检查发现的 8技术交底
为确保工程能够按期，保质、质量完成，减少工作中失误，施工之前，对所有施工 人员，特别是班组长要进行全面细仔技术交底，规程质量标准和要求， （见附表1）严格 执行建筑装饰工程施工及验收规范”（JG73-91 ）做到：图纸不全不施工、技术交底不 清楚不施工、不懂不施工.
干挂花岗石安装质量见下表:
序号 项 目 花岗石允许偏差（mm） 检查方法 光面 粗面
1 立面垂直 2 3 用2m托线板检查
M 立面平整
2 2 用2m靠尺和塞尺检查
3 阴阳角方正 2 3 用200mm方尺检查
4 接缝平直 2 3 拉5m线检杳
问题及时改正。 (4) 加强石材进场的加工质量验收工作，施工过程中再一步控制把关，对石材色的自
然成分进行有效的区分，根据可能发生的色差分区、分部位，渐进改变达到外观 优质的要求。 (5) 安装前应先对基层做外形尺寸的复核，对偏差较大的影响安装的情况下，要事先
与设计单位联系，妥善解决。 (6) 悬挂结构与块材的连接形成一个稳固的整饰面，达到牢固要求。
(7) 平直面的整体表面平坦，拼接横平竖直，缝宽均匀，表面顺畅异形部位达到要求。
(8) 板材端面开槽要严格要求，尺寸准确，当块料有薄厚差异时，要以块料的外装饰
面作为开槽的基准面。 (9) 按设计要求对有效焊缝进行检查，并检查该处防锈漆情况。
(10) 每完成一层干挂工作后，应作几何尺寸和外观的复核，对板材的色差较大的,
要进行调整或进行更换。 (11)
施工人员进场实行全员技术质量交底，包括施工工艺、操作规范、质量规范标
准等，并做到书面交底。 (12) 施工中实行奖优罚劣制度。
(13) 做好各种安装记录，以便查验和存档。
