跌落式高压熔断器操作要点
RW11跌落式熔断器使用说明书
1. RW11产品用途RW11跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2. RW11正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3. RW11主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4. RW11熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
RW11-10户外跌落式熔断器使用说明书
RW11-10/100-6.3户外交流高压跌落式熔断器一、用途RW11-10/100-6.3型户外交流高压跌落式熔断器，适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短路保护与过负荷保护。
二、适用范围1. 产品使用的环境条件：(1) 环境温度不高于+40℃，不低于-40℃；(2) 海拔高度不超过1000m；(3) 风速不大于35m/s；(4) 地震烈度不超过8级。
2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重污秽地区。
三、主要技术数据本产品符合国际电工委员会IEC标准《高压熔断器》第二部分：喷射式及类似熔断器出产品的外形见图15-7。
产品由瓷绝缘子，上、下静触头和熔丝管三部分组成，静触头安装在绝缘子上下两端，安装板固定在绝缘子中间。
熔丝管为复合材料，它不但具有较好的开断能力，且保证有较高的机械强度。
产品借助安装板固定在安装架上。
熔断器运行时串联在电力系统中，在正常工作时，带钮扣的熔丝装在熔丝管的上触头被采用装有释压片的释压帽压紧，熔丝尾线通过熔丝管拉出，将弹出板扭反压近喷口，与下触头联接，在弹出板扭力的作用下熔丝一直处于接紧状态，并锁紧活动关节。
在熔断器处在合闸位置时，由于上静触头向下和弹片的向外推力，使整个熔断器的接触更为可靠。
当电力系统发生故障时，故障电流将熔丝迅速熔断，在熔管内产生电弧，熔丝管在电弧的作用下产生大量气体，当气体超过予定的压力值时，释压片即钮扣头打开，减轻了熔丝管内的压力，在电流过零时产生强烈的去游离作用使电弧熄灭。
而当气体未超过予定的压力值时，释压片不动作，电流过零时产生的强烈去游离气体从下喷口喷出，弹出板迅速将熔丝尾线拉出，使电弧熄灭。
熔丝熔断后，活动关节释放，熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落，将电路切断，形成明显的分断间隙。
五、安装、调整与维修(1) 熔断器安装地点的额定电压、正常工作电流和短路容量应在熔断器的额定电压、额定电流和额定的开断容量范围内。
跌落式熔断器如何操作及跌落后处理方法
跌落式熔断器如何操作及跌落后处理方法操作跌落式熔断器时，应有人监护，使用合格的绝缘手套，穿绝缘靴，戴防护眼镜。
操作时动作应果断、准确而又不要用力过猛、过大。
要用合格的绝缘杆来操作。
对管的操作环往下拉。
合闸时，先用绝缘杆金属端钩穿入操作环，令其绕轴向上转动到接近上静触头的地方，稍加停顿，看到上动触头确已对准上静触头，果断而迅速地向上方推，使上动触头与上静触头良好接触，并被锁紧机构锁在这一位置，然后轻轻退出绝缘杆。
操作时应戴上防护色镜，以免拉、合闸时发生意外故障产生弧光灼伤眼睛；同时站好位置，操作时果断迅速，用力适度，防止冲击力损伤瓷体。
操作跌落式溶断器有两个突出的安全事项必须严格遵守：1)跌落式熔断器如同户外隔离开关，只能操作500kVA及以下的空载的变压器。
因此，操作前必须认真检査，确认该变压器低压侧总开关已处于断开状态，合或拉开跌落式熔断器之前必须履行此项检查。
2)一组三相跌落式熔断器由三个单极跌落式熔断器组成。
为避免操作时造成相间弧光短路，要求合闸时，先合两边相（遇有较强的与熔断器排列方向大体一致的风时，还要先合迎风相后合背风相），再合中相；拉闸时，操作顺序恰恰与合闸顺序相反。
3)不允许带负荷操作。
跌落式熔断器在运行中跌落应如何处理？运行中，触头接触处滋火，或一相熔丝管跌落，一般都属于机械性故障（如熔丝未上紧、熔丝管上的动触头与上静触头的尺寸配合不合适、锁紧机构有缺陷、受到强烈振动等）而两相或三相跌落，则是由于相间短路或过载引起的。
遇有熔管跌落时，应立即拉开变压器低压侧的断路器，使变压器空载，再拉下跌落相的熔管。
因为当一相跌落时，变压器处于断相运行状态，低压侧带的三相设备就会相运行，如为三相电动机，时间长了就可能烧毁。
所以应尽快拉开低压侧总断路器。
完成以上操作后，立即根据跌落的相数初步判断跌落原因，据此检查有关的故障范围，找出和确认具体的原因，并消除之。
然后再更换熔丝重新投人运行，并在投人运行的一段时间里，加强特殊巡视。
跌落式熔断器登杆拉合作业方法与安全注意事项
跌落式熔断器登杆拉合作业方法与安全注意事项摘要：安全生产是各个公司工作的重中之重，学习规范的跌落式熔断器登杆拉合作业方法，牢记相关安全注意事项，有利于保护作业人员人身安全，也有利于正常开展安全生产工作。
关键词：跌落式熔断器；作业方法；安全注意事项引言跌落式熔断器作为10kV配电网重要组成部分，经受着频繁的分合操作任务。
作业人员需了解跌落式熔断器的作用和运作原理，在作业前准备齐全安全工器具，规范作业过程，明确安全注意事项。
1.跌落式熔断器介绍跌落式熔断器具有经济性、便于调换、便于巡视等特点广泛应用于10kV配电网分支线路处、高压用户进线处、变压器高压侧等处。
当发生线路故障时，跌落式熔断器故障相会跌落形成明显故障指示，便于巡线人员判断故障类型和故障地点[1]。
跌落式熔断器由底座、熔丝元件和熔丝管组成。
底座由上（下）接线端子、上（下）静触头和安装架构成[2]。
熔丝管上带有操作环、弹簧、铜螺帽、转动轴等部件。
当线路过载或短路时，熔丝元件自身发热使得熔体熔断，熔丝管上的活动机关被释放，熔丝管借助自身重量跌落并悬挂在底座上，形成明显的隔离断开点[3]。
现场巡视人员根据跌落式熔断器的分合情况初步判断故障类型，为故障抢修排查节约时间。
作业涉及安全工器具1.脚扣 2.安全带 3.安全帽 4.围栏 5.红白带 6.标识牌 7.令克棒8.防雨罩（雨天时使用）9.雨披（雨天时使用）10.护目镜 11.绝缘鞋 12.专用吊绳三．作业方法1.登杆前检查工作环境是否适宜工作，在作业现场布置红白带、围栏并悬挂标示牌防止外人进入工作区域。
核对杆号与操作票内容无误。
2.作业人员对安全带、固定安全带的绳索、脚扣等工器具进行外观检查，所使用安全工器具应有合格的安全检验标签且在使用期限内。
3.请求调度发令执行工作，唱票复诵确保调度操作内容、操作票编号一致。
4.工作负责人或工作监护人现场召开站班会，宣布工作内容，布置具体工作安排，在操作票上记录调度发令人、现场工作发令人和作业人员的姓名，记录工作开始时间。
10kv跌落式熔断器使用说明书
1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。

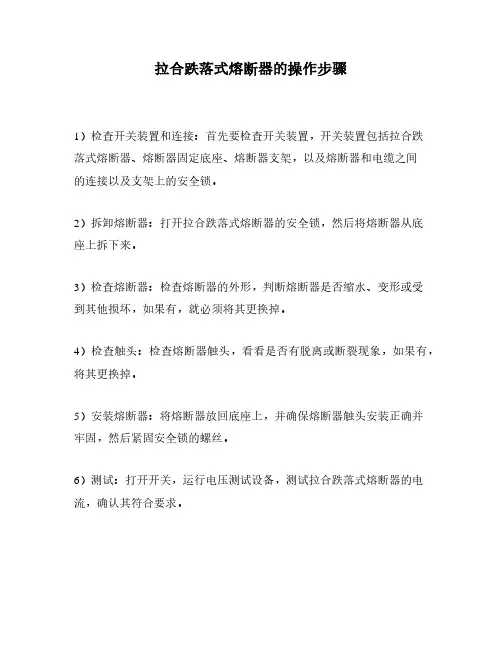

拉合跌落式熔断器的操作步骤
拉合跌落式熔断器的操作步骤
1）检查开关装置和连接：首先要检查开关装置，开关装置包括拉合跌
落式熔断器、熔断器固定底座、熔断器支架，以及熔断器和电缆之间
的连接以及支架上的安全锁。
2）拆卸熔断器：打开拉合跌落式熔断器的安全锁，然后将熔断器从底
座上拆下来。
3）检查熔断器：检查熔断器的外形，判断熔断器是否缩水、变形或受
到其他损坏，如果有，就必须将其更换掉。
4）检查触头：检查熔断器触头，看看是否有脱离或断裂现象，如果有，将其更换掉。
5）安装熔断器：将熔断器放回底座上，并确保熔断器触头安装正确并
牢固，然后紧固安全锁的螺丝。
6）测试：打开开关，运行电压测试设备，测试拉合跌落式熔断器的电流，确认其符合要求。
RW型高压跌落式熔断器使用与安装时注意事项
标准化电力工程施工工艺电气专业
RW型高压跌落式熔断器使用与安装时注意事项
1)选用时，应注意产品的技术参数是否与线路的参数相符合，而熔断器的额定
电流则要大于线路的正常工作电流。
但熔丝的额定电流的选择，必须注意下列因素；
a)被保护的电路内，正常产生的和可能产生的过载电流（包括振荡电流）
b)被保护的电路内，装接的变压器、电动机或电容器等设备所存在的过渡
现象（例如电动机的起动电流）
c)与上下级所安装的过电流保护装置在动作时限上的配合
2)在安装前，在地面先检查产品质量，当确认质量可靠时，才可安装。
安装时，
应把熔断器的上接线桩朝上安装，并连接进线。
应把熔管的上接触活动关节锁紧，并且收紧熔丝，并应保证熔断器离地的安装高度（10千伏产品不得低于4米，35千伏产品不得低于6米）；同时，熔断器必须倾斜安装，使熔管与垂直线保持30°夹角；此外，应把熔断器各部分揩擦干净，特别是在触头和瓷瓶上，不能有尘垢。
3)在使用时，应经常检查熔断器是否固紧，有否移位；动作部分是否灵活；触
头接触是否良好；绝缘性能是否完好，有否存在爬电现象等等。
4)在更换熔丝时，不可盲目变换熔丝规格；如出现不断烧断熔丝，应查明原因。
排除故障后才可继续合闸运行。
5)当断开短路电流后，如触头有轻微烧损，应进行整修，在保证接触良好的条
件下，才可继续使用；当触头严重烧损时，应更换。
高压跌落式熔断器合闸顺序
高压跌落式熔断器合闸顺序
高压跌落式熔断器合闸顺序是电站中重要的安全程序。
该合闸顺序遵循以下设定的原则：
1、高压跌落式熔断器的合闸应从低压向高压逐级开进，保证负载供电的稳定性。
2、高压跌落式熔断器先合闸，然后依次逐级合上，同时需要仔细检查熔断器的状态，检查是否有漏电，确认保护装置状态正常。
3、在合闸前，要检查与电网相连的负载及其仪表是否有正确的相匹配，以确保电网
中不会出现无关供电或漏电的情况。
4、在合闸前，要检查主护屏的分段数是否符合规定，以便使护屏有效发挥作用。
5、在合闸前，要进行不同电压等级之间的屏蔽完全分段检查，以保证隔离安全，确
保负载供电的安全可靠。
6、在合闸前，应检查电缆的接头和预接线接头，以及接线盒和电缆隔离接线头之间
的紧固性，确保有足够紧固性，防止电缆热连和漏电。
7、在合闸前，要检查服务设施，如电缆、保护装置、绝缘件和母线是否安全可靠，
并保持卫生干净。
8、在合闸前，应检查所有保护装置的接线是否正确，确保设备的秩序及运行安全。
9、在合闸前，应进行调试测试，检查保护装置的状态以及其他仪表的状态，确保严
密的安全防护。
11、当合闸时，要注意一定要按照规定进行步骤操作，确保安全可靠，避免发生电网
短路等事故。
12、最后要检查分段开关是否与负荷电源断开连接，以确保关闭后不会出现负荷过载
等事故。
RW10-10F户外跌落式熔断器使用说明书
RW10-10F型户外拉负荷跌落式熔断器一、用途RW10-10F型户外拉负荷跌落式熔断器适用于交流50Hz，额定电压为10kV的电力系统中作输电线路及电力变压器的短路、过负荷保护，可分、合负荷电流代替柱上油开关。
采用弹性主、副触头，操作简便，减轻线路工作维修的劳动强度。
二、适用范围1. 产品基本使用条件：(1) 海拔高度：普通型不超过1000m，高原型不超过4000m；(2) 环境温度不高于+40℃，不低于-40℃。
2. 产品不适用于下述场所：(1) 有燃烧或爆炸危险场所；(2) 有剧烈震动或冲击场所；(3) 有导电、化学气体作用及严重赃污、盐雾地区。
三、动作原理及结构特征结构如图15-6所示，它由绝缘支架、熔丝管及灭弧罩三部分组成，静触头安装在绝缘支架两端，动触头安装地熔丝管两端，辅助触头安装在灭弧罩内。
产品运行时系串联在线路中。
正常工作时，当熔丝张紧后，使熔丝管上的活动关节锁紧，故熔丝管能在上静触头的压力下处于合闸位置，当系统发生故障时，故障电流使熔丝迅速熔断并形成电弧，熔丝管内衬的钢纸管受电弧迅速拉长。
在电流过零时，由于强烈去游离作用而熄灭。
熔丝熔断后，下部动触头失去张力而下翻，使锁紧机构释放，熔丝管在触头弹力和熔丝管自身重量的作用下，回转跌落、形成明显可见的隔离间隙。
熔丝管采用钢纸管——环氧玻璃布复合制成，在制造时直接将环氧玻璃布卷绕在钢纸管上，故有较高机械强度，并能保证连三次顺利开断额定断流容量。
熔丝管采用逐级排气新结构，正常时上端封闭，可防止雨水浸入，在开断小故障电流时，由于上端封闭，形成单端排气，使管内保持有较大的压力，以利熄灭小故障电流，而开断大故障电流时，上端被冲开，形成二端排气，以减少管内压力，防止开断大故障电流时熔丝管机械破坏，有效的解决自产气电器开断大小电流的矛盾。
故本产品能可靠开断上限断流容量至下限断流容量之间任何电流。
产品同时具有拉负荷功能，在需要拉负荷的时候，用绝缘杆拉开动触头，此时，主动静触头分离，辅助触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时将电弧熄灭。
户外高压跌落式熔断器的操作方法
户外高压跌落式熔断器的操作方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
