建筑工程施工工艺流程培训课件1PPT课件

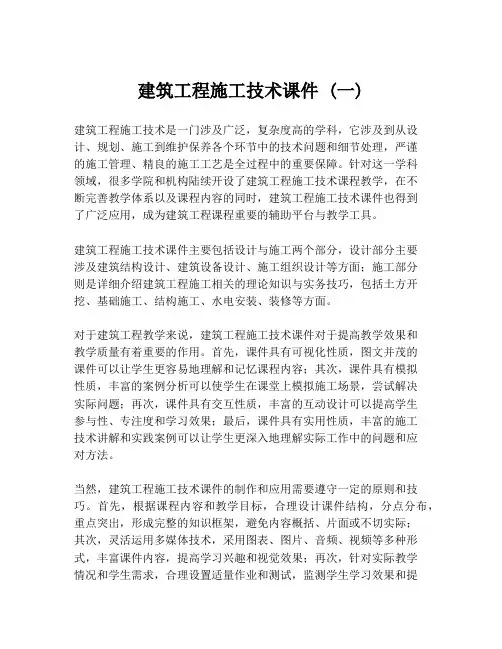

建筑工程施工技术课件 (一)
建筑工程施工技术课件 (一)
建筑工程施工技术是一门涉及广泛，复杂度高的学科，它涉及到从设计、规划、施工到维护保养各个环节中的技术问题和细节处理，严谨的施工管理、精良的施工工艺是全过程中的重要保障。针对这一学科领域，很多学院和机构陆续开设了建筑工程施工技术课程教学，在不断完善教学体系以及课程内容的同时，建筑工程施工技术课件也得到了广泛应用，成为建筑工程课程重要的辅助平台与教学工具。
建筑工程施工技术课件主要包括设计与施工两个部分，设计部分主要涉及建筑结构设计、建筑设备设计、施工组织设计等方面；施工部分则是详细介绍建筑工程施工相关的理论知识与实务技巧，包括土方开挖、基础施工、结构施工、水电安装、装修等方面。
对于建筑工程教学来说，建筑工程施工技术课件对于提高教学效果和教学质量有着重要的作用。首先，课件具有可视化性质，图文并茂的课件可以让学生更容易地理解和记忆课程内容；其次，课件具有模拟性质，丰富的案例分析可以使学生在课堂上模拟施工场景，尝试解决实际问题；再次，课件具有交互性质，丰富的互动设计可以提高学生参与性、专注度和学习效果；最后，课件具有实用性质，丰富的施工技术讲解和实践案例可以让学生更深入地理解实际工作中的问题和应对方法。
当然，建筑工程施工技术课件的制作和应用需要遵守一定的原则和技巧。首先，根据课程内容和教学目标，合理设计课件结构，分点分布，重点突出，形成完整的知识框架，避免内容概括、片面或不切实际；其次，灵活运用多媒体技术，采用图表、图片、音频、视频等多种形式，丰富课件内容，提高学习兴趣和视觉效果；再次，针对实际教学情况和学生需求，合理设置适量作业和测试，监测学生学习效果和提高教学效果；最后，及时修正和更新课件内容和制作方法，保证课件的更新性和有效性。
总之，“建筑工程施工技术课件”作为建筑工程施工技术教育的一个重要组成部分，它的应用和发展也需要不断适应新的教学需求和技术手段，走向更加专业、实用和高效的路径。

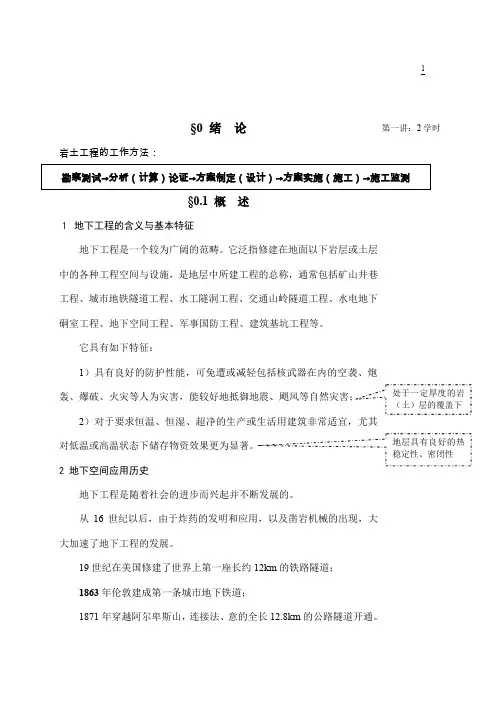

第1讲地下建筑工程施工课件.doc
1
§0 绪 论
岩土工程的工作方法：
§0.1 概 述
１ 地下工程的含义与基本特征
地下工程是一个较为广阔的范畴。它泛指修建在地面以下岩层或土层中的各种工程空间与设施，是地层中所建工程的总称，通常包括矿山井巷工程、城市地铁隧道工程、水工隧洞工程、交通山岭隧道工程、水电地下硐室工程、地下空间工程、军事国防工程、建筑基坑工程等。
它具有如下特征：
1）具有良好的防护性能，可免遭或减轻包括核武器在内的空袭、炮轰、爆破、火灾等人为灾害，能较好地抵御地震、飓风等自然灾害；
2）对于要求恒温、恒湿、超净的生产或生活用建筑非常适宜，尤其对低温或高温状态下储存物资效果更为显著。
2 地下空间应用历史
地下工程是随着社会的进步而兴起并不断发展的。
从16世纪以后，由于炸药的发明和应用，以及凿岩机械的出现，大大加速了地下工程的发展。
19世纪在美国修建了世界上第一座长约12km的铁路隧道；
1863年伦敦建成第一条城市地下铁道；
1871年穿越阿尔卑斯山，连接法、意的全长12.8km的公路隧道开通。 第一讲：2学时
处于一定厚度的岩（土）层的覆盖下
地层具有良好的热稳定性、密闭性 勘察测试→分析（计算）论证→方案制定（设计）→方案实施（施工）→施工监测 2
3 地下建筑工程建设发展前景
①铁路、公路隧道建设 ②地下海底隧道 ③城市地铁隧道
④城市地下市政建设 ⑤水利、水电地下工程 ⑥国防建设工程
⑦油库、核废料库 ⑧深部矿产资源开采
§0.2 地下建筑的类型及特点
1 地下建筑分类
随着国民经济的发展，地下工程的范围越来越广泛，其分类也越来越复杂。
按领域分，有矿山、交通、水电、军事、建筑、市政等；
按用途分，有交通、采掘、防御、贮存、工业、商业、农业、居住、旅游、娱乐、物流等；
按空间位置分，有水平式、倾斜式和垂直式；
按断面形状分，曲线型断面、半曲线型断面和直线型断面；
按所处地质条件分，岩体地下洞石室和土体地下洞室；
外墙埃特板施工工艺培训课件
精品文档
精品文档 闵行区华东师范大学附属学校
小学食堂游泳馆、中学体育馆、综合行政楼
墙面角钢龙骨埃特板
（施工方案）
上海聚义钢结构有限公司
二O一一年一月
精品文档
精品文档 1 工程概况
本工程位于上海市吴泾镇，紫虹路以南，规划路以北，虹梅南路以东。总用地面积154017平方米。需进行墙面埃特板施工的子项为小学食堂游泳馆、中学食堂体育馆、综合行政楼。
埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。
2 工法特点
2.0.1 埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。
2.0.2 埃特板可钻孔、可随意切割、布置灵活。
2.0.3 埃特板安装简便、施工快捷。
2.0.4 采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。
3 适用范围
适用于抗震设防烈度不大于7度、高度不大于28米的公共建筑和民用建筑的外墙装饰装修工程施工。
4 工艺原理
通过连接件将角钢龙骨与建筑结构预埋件相连，用自攻螺钉将定型埃特板固定在角钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。
5 施工工艺流程及操作要点
5.1 施工工艺流程
施工准备→测量放线→预埋件安装→龙骨安装→埃特板安装→注密封胶→涂料装饰
5.2 操作要点
5.2.1 施工准备
1 编制专项施工方案，对操作人员进行岗前培训和安全技术交底。
2 根据建筑设计装饰图进行排版设计，画出排版图。
3 对外墙龙骨的预埋件进行复核。预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装角钢龙骨。 精品文档
精品文档 5.2.2 测量放线
1 复查基准线和水准点。
2 核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。
建筑施工课件(深基础工程及地基处理)
本文由我的引擎我做主贡献
ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。
第二章
深基础工程及地基处理
概述
在土建,交通,水利工程中,当天然的地基的 强度和变形不能满足工程要求时,需要对地基进行 人工处理,以满足工程建设的需要,保证建筑安全 可靠.地基处理方法众多,对每一个具体的工程往 往都有其特殊性.常用的地基处理方法有:排水固 结法,振密,挤密法,置换及拌入法,灌浆法,加 筋法和托换法等当作为地基的土层软弱,建筑物对 其变形与稳定要求较高时,就必须采用深基础.常 见的深基础有:桩基础,沉井基础,沉箱基础,地 下连续墙等
桩基础的分类:
⑴按桩身材料分类主要有混凝土桩及钢桩,也有采 用木,组合材料的桩 ⑵ 桩按承载性状可分为摩擦型桩和端承型桩,前者 又分为摩擦桩,端承摩擦桩;后者又分为端承桩, 摩擦端承桩.摩擦桩在极限承载力状态下,桩顶荷 载由桩侧阻力承受;端承摩擦桩桩顶荷载则主要由
桩侧阻力承受.端承桩在极限承载力状态下,桩顶 荷载由桩端阻力承受; 摩擦端承桩桩顶荷载则主要 由桩端阻力承受.
⑶桩按成桩时挤土状况可分为非挤土桩,部分挤土桩 和挤土桩. 沉管法,爆扩法施工的灌注桩,打入(或 静压)的实心混凝土预制桩,闭口钢管桩或混凝上管 桩 属于挤土桩. 冲击成孔法,钻孔压注法施工的灌 注桩,预钻孔打入式预制桩,混凝土 管桩, H 型钢 桩,敞口钢管桩等属 于部分挤土桩;干作业法,泥浆 护壁法,套管护壁法施工的灌注桩属非挤土桩. ⑷
2.1 预制混凝土桩施工
桩的预制
场地压实,平整→场地地平作三七灰土或浇筑 场地压实,平整→ 混凝土→支模→绑扎钢筋骨架,安设吊环→ 混凝土→支模→绑扎钢筋骨架,安设吊环→浇筑混 凝土→养护至百分之30强度拆模→ 凝土→养护至百分之30强度拆模→支间隔端头模板, 刷隔离剂,绑钢筋→浇筑间隔桩混凝土→ 刷隔离剂,绑钢筋→浇筑间隔桩混凝土→同法间隔 制作第二层桩→养护至70%强度起吊→ 100%强 制作第二层桩→养护至70%强度起吊→达100%强 度后运输.
{品质管理品质培训}建筑工程施工工艺及质量标准培训讲义
建筑工程施工工艺及质量标准
n 第一节地基根底工程
n 第二节砌筑工程
n 第三节混凝土工程
n 第四节钢结构工程
n 第五节防水工程
n 第六节装饰装修工程第一节地基根底工程
n 一、地基工程
n 1．地基处理方法
n 地基处理的方法比拟多，施工技术参数复杂，假设缺乏地区施工经验，应在开工前进行施工工艺试验，取得适宜的技术参数。〔1〕换填法
n 1)砂石地基：
n 先将根底下一定范围内承裁力低的软土层挖去，然后回填强度较大的砂、碎石，并夯至密实。
n 所用材料，宜采用颗粒级配良好，质地坚硬的中砂、粗砂、砾砂、碎〔卵〕石、石屑或其他工业废粒料。
n 适用于处理透水性强的软弱黏性土地基，但不宜用量湿陷性黄土地基和不透水的黏性土地基。n 2)灰土地基
n 灰土地基是将根底底面下一定范围内的软弱土层挖去，用一定体积比配合的石灰和黏性土拌和均匀。在最优含水量情况下分层回填夯实或压实而成。
n
n 适用于处理l-4米厚的软弱土层。
n 灰土的配合比一般为2:8或3:7〔石灰：土〕，施工时应将灰土拌和均匀、颜色一致，并适当控制其
含水量，现场检验方法是用手将灰土紧握成团，能够落地开花为佳；每层铺土厚度对压实效果影响比拟大，具体参考表8-l；夯实后的灰土，要注意在3
天内不得被水浸泡。
n 表8-1 灰土最大虚铺厚度〔2〕强夯法
n 强夯地基是用起重机械将重锤吊起从高处自由落下，给地基以冲击力和振动，从而提高地基土的强度并降低其压缩性的一种有效的地基加固方法。
n 该方法具有效果好速度快、节省材料、施工简便．但施工时噪声和振动大等特点。
n
n 适用于碎石土，砂土，黏性土、湿陷性黄土及填土地等的加固处理。(3)振冲法
n 振冲地基，又称振冲桩复合地基，是以起重机吊起振冲器，启动潜水电机带动偏心块，使振冲器
产生高频振动，同时开动水泵．通过喷嘴喷射高压
水流成孔，然后分批填以砂石骨料形成一根根桩体，

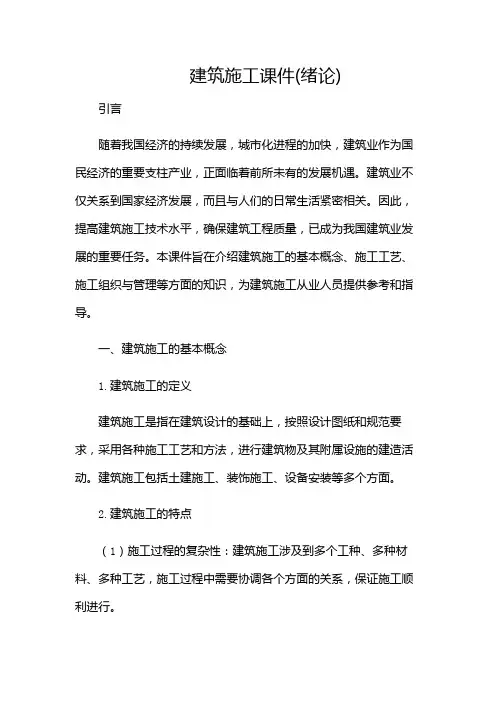

建筑施工课件(绪论)(多场合应用)
建筑施工课件(绪论)
引言
随着我国经济的持续发展，城市化进程的加快，建筑业作为国民经济的重要支柱产业，正面临着前所未有的发展机遇。建筑业不仅关系到国家经济发展，而且与人们的日常生活紧密相关。因此，提高建筑施工技术水平，确保建筑工程质量，已成为我国建筑业发展的重要任务。本课件旨在介绍建筑施工的基本概念、施工工艺、施工组织与管理等方面的知识，为建筑施工从业人员提供参考和指导。
一、建筑施工的基本概念
1.建筑施工的定义
建筑施工是指在建筑设计的基础上，按照设计图纸和规范要求，采用各种施工工艺和方法，进行建筑物及其附属设施的建造活动。建筑施工包括土建施工、装饰施工、设备安装等多个方面。
2.建筑施工的特点
（1）施工过程的复杂性：建筑施工涉及到多个工种、多种材料、多种工艺，施工过程中需要协调各个方面的关系，保证施工顺利进行。 （2）施工环境的多样性：建筑施工需要在不同的地理、气候条件下进行，施工环境的变化对施工工艺和施工质量有很大影响。
（3）施工安全的重要性：建筑施工过程中，安全问题至关重要。施工安全事故不仅会造成人员伤亡和财产损失，还会影响整个工程的进度和质量。
二、建筑施工工艺
1.土建施工工艺
土建施工是建筑施工的基础，主要包括地基处理、主体结构施工、防水施工等方面。在土建施工过程中，要严格按照设计图纸和规范要求进行，确保施工质量。
2.装饰施工工艺
装饰施工主要包括内外墙装饰、地面装饰、顶棚装饰等方面。装饰施工不仅要满足美观、实用的要求，还要保证施工过程中的安全、环保。
3.设备安装工艺
设备安装包括给排水、电气、暖通、智能化等多个方面。设备安装要求高精度、高可靠性，施工过程中要严格遵循相关规范和标准。 三、建筑施工组织与管理
1.施工组织设计
施工组织设计是建筑施工的重要环节，主要包括施工方案、施工进度计划、施工平面布置等方面。施工组织设计要根据工程特点、施工条件、资源状况等因素进行综合考虑，确保施工过程的顺利进行。
工程施工培训课件
工程施工培训课件
第一节：施工前准备
一、工程项目管理概述
1. 工程施工项目概述
2. 工程施工项目管理的目标和内容
3. 工程施工项目管理的重要性
二、施工前的项目准备工作
1. 项目立项及前期阶段
2. 安全生产审查及评估
3. 环境保护及文明施工要求
三、施工前的技术准备工作
1. 工程设计图纸的认真审查
2. 施工方案及工程量清单的编制
3. 施工组织设计及施工图纸的制定
第二节：施工现场管理
一、施工现场的组织及协调
1. 施工现场的组织结构
2. 施工现场管理人员的职责划分
3. 施工现场各工种的协调安排
二、施工现场的安全管理
1. 施工现场安全制度的建立
2. 施工现场的安全隐患预防及处理
3. 施工人员的安全教育及培训
三、施工现场的质量管理
1. 施工现场质量管理要求及标准 2. 施工工艺及材料的把控
3. 施工质量检测及验收标准
四、施工现场的文明施工
1. 文明施工标准及要求
2. 施工现场环境卫生管理
3. 施工人员的行为规范及处罚制度
第三节：施工后的验收及总结
一、施工结束及工程竣工验收
1. 工程施工结束的程序及要求
2. 工程竣工验收的流程及标准
3. 工程质量保修期的管理
二、工程施工的总结及反馈
1. 工程施工整体总结及评价
2. 工程施工中遇到的问题及解决方案
3. 工程施工过程中的经验及教训
结语：
通过本次工程施工培训课件的学习，希望能够帮助大家更加深入了解工程施工管理的要点及注意事项，提高工程施工的质量及效率，保障工程项目顺利完成。祝大家工作顺利！
工程施工套路讲解课件(3篇)
第1篇
一、引言
尊敬的各位工程师和施工人员，大家好！今天我将为大家讲解工程施工中的常见套路，帮助大家更好地理解和应对各种施工场景。通过本课件的学习，我们将了解以下内容：
1. 工程施工的基本流程
2. 常见施工套路及其应对策略
3. 提高施工效率和质量的方法
二、工程施工基本流程
1. 项目策划与设计：根据项目需求，进行可行性研究、方案设计、预算编制等工作。
2. 施工准备：包括人员、材料、设备、技术文件的准备。
3. 施工实施：按照设计图纸和施工方案进行现场施工。
4. 质量验收：对施工成果进行质量检查，确保达到设计要求。
5. 竣工验收：完成施工后，进行竣工验收，交付使用。
三、常见施工套路及其应对策略
1. 拖延工期：
- 套路：施工过程中故意延长工期，以获取额外费用。
- 应对策略：合理安排施工进度，加强现场管理，确保按期完成工程。
2. 偷工减料：
- 套路：在施工过程中，使用劣质材料或减少材料用量，降低工程质量。
- 应对策略：严格把控材料质量，加强对施工过程的监督，确保工程质量。
3. 安全隐患：
- 套路：忽视安全防护措施，导致安全事故发生。 - 应对策略：加强安全教育培训，完善安全防护设施，严格执行安全操作规程。
4. 合同纠纷：
- 套路：在合同签订过程中，故意规避责任，或利用合同漏洞谋取私利。
- 应对策略：认真审查合同条款，明确双方责任，确保合同合法有效。
四、提高施工效率和质量的方法
1. 优化施工方案：根据工程特点和现场情况，制定合理的施工方案，提高施工效率。
2. 加强现场管理：严格执行施工规范，加强人员、材料、设备的管理，确保施工质量。
3. 应用新技术、新材料：不断学习新技术、新材料，提高施工水平。
4. 加强沟通协作：加强与各方沟通协作，确保工程顺利进行。
五、总结
工程施工套路繁多，了解并应对这些套路对于保证工程质量和进度至关重要。通过本课件的学习，希望大家能够提高自身素质，做好工程施工工作。谢谢
关于工程施工的课件(3篇)
第1篇
一、引言
工程施工是建筑行业的重要组成部分，它涉及了从设计到施工再到维护的整个建筑生命周期。本课件旨在介绍工程施工的基本概念、流程、关键技术和安全注意事项，帮助学员全面了解工程施工的各个环节。
二、工程施工概述
1. 工程施工的定义
工程施工是指按照设计图纸和施工规范，使用人力、物力和财力，将建筑物从无到有、从设计图纸转化为实际存在的建筑物的过程。
2. 工程施工的分类
根据施工方法的不同，工程施工可分为以下几类：
土建工程施工：包括地基基础、主体结构、装饰装修等施工。
安装工程施工：包括给排水、电气、空调、消防等安装施工。
市政工程施工：包括道路、桥梁、隧道、给排水、燃气等市政基础设施施工。
3. 工程施工的特点
周期长：从设计到施工再到维护，整个建筑生命周期较长。
投资大：工程施工需要投入大量的人力、物力和财力。
风险高：工程施工过程中存在诸多风险，如安全事故、质量问题等。
专业性强：工程施工涉及多个专业领域，需要专业的技术和管理人员。
三、工程施工流程
1. 施工准备阶段
设计交底：组织设计单位对设计图纸进行交底，确保施工人员对设计意图有准确的理解。
施工组织设计：编制施工组织设计，明确施工方案、施工进度、资源配置等。
技术交底：对施工人员进行技术交底，确保施工人员掌握施工技术要求。 材料设备准备：采购、检验、储备施工所需的材料、设备。
2. 施工实施阶段
地基基础施工：按照设计要求进行地基处理、基础施工。
主体结构施工：按照设计要求进行主体结构施工，包括梁、板、柱、墙等。
装饰装修施工：按照设计要求进行装饰装修施工，包括墙面、地面、顶面等。
安装工程施工：按照设计要求进行给排水、电气、空调、消防等安装施工。
3. 施工验收阶段
分项工程验收：对分项工程进行验收，确保质量符合要求。
分部工程验收：对分部工程进行验收，确保质量符合要求。
单位工程验收：对单位工程进行验收，确保质量、安全、使用功能符合要求。
建筑工程施工工艺流程(最新版)
第 1 页 共 87 页 编号：________
建筑工程施工工艺流程
（最新版）
编制人：__________________
审核人：__________________
审批人：__________________
编制单位：__________________
编制时间：____年____月____日
序言
建筑施工是指工程建设实施阶段的生产活动，是各类建筑物的建造过程，及“施工现场”，在建筑施工过程中使用的工艺及做法一直在探索与更新中。
一、砌筑墙体无架眼施工
工艺做法：
先在脚手架钢管横杆端头焊一T形扁铁，砌筑高度至搭设点，搭设点要选在竖向灰缝与水平缝交叉处；支脚手架时，横杆端头T形扁铁平担在墙上即可，在扁铁放置处可不放砂浆，以便拆装方便。 第 2 页 共 87 页 二、构造柱、圈梁无架眼模板支设新工艺
工艺一：
采用在“GZ”支模截面内预埋Φ14对拉螺栓（外穿Φ15PVC塑料管）用于固定模板，代替砌体中留置的架眼，提高了墙面的整体砌筑效果。具体施工工艺操作：“GZ”模板采用12mm厚整面胶合板，与3根50mm×80mm通常木楞为一体，即“GZ”每面使用一块定型模板。支模时，对拉螺栓在“GZ”截面内预埋，端部外侧每层采用4组50mm×80mm短木方进行锁固，内侧阴角部位采用100mm×100mm通常木方支设。砖混结构“一”字形和L形转角、T形转角，均应使用本办法。
工艺二：
（1）采用组合定型钢模板，用短钢管和特制穿墙螺栓锁定模板，特制穿墙螺栓用Φ12钢筋一端焊上钢管套或一字形挡头，另一端套丝。
（2）砌墙时，按规范要求留置的架眼处预埋塑料管，砌完后将塑料管抽出，形成预留孔洞。
（3）支模时在预留洞内穿入Φ12特制螺栓，套丝端用螺母上紧即可。
工艺三：
圈梁硬架支模工艺做法：
（1）墙体砌筑时，在圈梁下一皮砖处埋设Φ16PVC塑料管，砌完后，轻轻转动线管并抽出，形成Φ16安装孔，间距800—1000mm。
