九年级化学图像题 pH的变化图像解题技巧(超强)及练习题(含答案)及解析
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
九年级化学图像题 pH的变化图像解题技巧及经典题型及练习题(含答案)及解析 (2)
九年级化学图像题 pH的变化图像解题技巧及经典题型及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列图象能正确反映其对应变化关系的是（）A．用等质量、等质量分数的过氧化氢溶液制取氧气B．向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液C．一定质量的高锰酸钾受热分解制取氧气D．向一定质量分数的稀盐酸中不断加水稀释【来源】专题08图像题（讲练)决胜2020年中考化学压轴题全揭秘（全国通用)【答案】D【解析】【分析】【详解】A、用等质量、等质量分数的过氧化氢溶液制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，不符合题意；B、向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液，生成氢氧化铁沉淀和氯化钠，随着反应的进行，沉淀质量不断增加，至完全反应，沉淀质量不再发生改变，不符合题意；C、高锰酸钾在加热条件下生成锰酸钾、二氧化锰和氧气，反应后氧气逸出，剩余固体的质量减少，钾元素的质量不变，钾元素的质量分数逐渐增大，至完全反应，不再发生改变，不符合题意；D、稀盐酸中不断加水稀释，溶液pH值逐渐增大至无限接近于7，不会大于7，符合题意。
【化学】九年级化学图像题 pH的变化图像答题技巧及练习题(含答案)及解析
【化学】九年级化学图像题 pH的变化图像答题技巧及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。
随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。
故选C。
2．下列四个图像，分别对应四种操作过程，其中正确的是（）A．向一定溶质质量分数的盐酸中加入大量水B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【来源】2013-2014湖北省松滋市中考化学模拟题一试卷（带解析)【答案】C【解析】试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C考点：酸的性质、饱和溶液的定义3．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．在饱和KNO3溶液中加入KNO3固体C．向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液D．硝酸铵溶于水时溶液的温度变化【来源】2019年福建省泉州市晋江初中中考二模化学试题【答案】C【解析】【分析】【详解】A、氯化钠是中性溶液，pH=7，加水稀释后，pH值不会改变，不符合题意；B、在饱和KNO3溶液中加入KNO3固体，硝酸钾不会再溶解，溶质质量不变，溶质质量分数也不会发生变化，不符合题意；C、向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀盐酸反应生成氯化钠和水，待稀盐酸完全反应后，氢氧化钠再和氯化铜反应生成氢氧化铜沉淀，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，沉淀质量不变，符合题意；D、硝酸铵溶于水吸热，溶液温度应该降低，不符合题意。

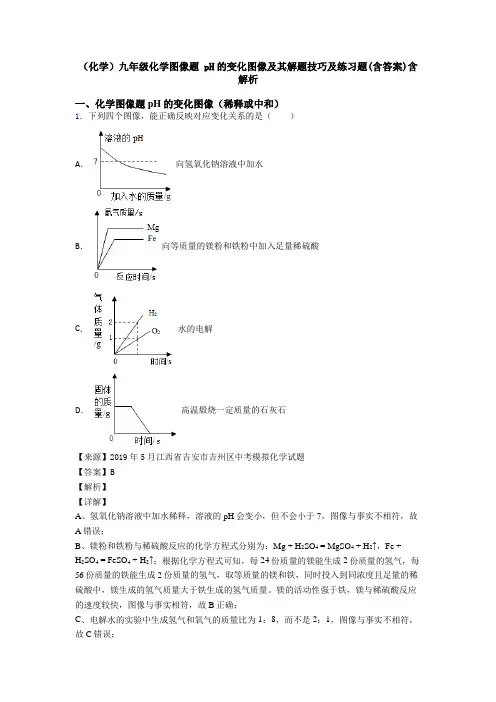

(化学)九年级化学图像题 pH的变化图像及其解题技巧及练习题(含答案)含解析 (3)
（化学）九年级化学图像题 pH的变化图像及其解题技巧及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【来源】2019年5月江西省吉安市吉州区中考模拟化学试题【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。
镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。
故选B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。
(化学)九年级化学图像题 pH的变化图像解题技巧讲解及练习题(含答案)及解析 (2)
（化学）九年级化学图像题 pH的变化图像解题技巧讲解及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．25°C时，向25.0mL质量分数为30%的盐酸中滴加氢氧化钠溶液，溶液的pH与所加氢氧化钠溶液的体积如图所示。
下列说法正确的是A．a点所示的溶液中含有的溶质是NaOH和NaClB．b点所示的溶液能使紫色石蕊溶液变红C．所用氢氧化钠溶液的质量分数一定为30%D．a、b、c所示的溶液中都含有Na+、Cl-【来源】2019年山东省潍坊市安丘市中考二模化学试题【答案】D【解析】【详解】A、向盐酸中滴加氢氧化钠溶液，氢氧化钠与盐酸反应生成氯化钠和水，a点时，pH<7，说明盐酸未完全反应，故a点所示的溶液中含有的溶质是：NaCl、HCl，不符合题意；B、b点所示的溶液，pH=7，溶液显中性，不能使紫色石蕊试液变色，不符合题意；C、当滴加氢氧化钠溶液的体积为25mL时，pH=7，但是氢氧化钠和稀盐酸的密度不一定相同，所用氢氧化钠溶液的质量分数不一定为30%，不符合题意；D、氢氧化钠与稀盐酸反应生成氯化钠和水，a、b、c所示的溶液中溶质都有氯化钠，故都含有Na+、Cl-，符合题意。
故选D。
2．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【来源】2013年初中毕业升学考试（山东枣庄卷)化学（带解析)【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．3．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。
初三化学图像题 pH的变化图像技巧(很有用)及练习题及解析
初三化学图像题 pH的变化图像技巧(很有用)及练习题及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列所示的图像能反映相对应实验的是A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化【来源】2019年广东省广州市荔湾区广雅中学中考一模化学试题【答案】B【解析】【分析】【详解】A、碱性溶液加水稀释，溶液不能变成酸性，即pH不可能小于7，故错误；B、向碳酸钙固体中逐滴加入稀盐酸至过量，当碳酸钙完全反应，产生二氧化碳的质量不再改变，故正确；C、在40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液的溶质质量分数不变，故错误；D、将等质量的金属镁和锌分别和足量的稀硫酸混合，则金属完全反应，镁产生的氢气质量大于锌，故错误；故选：B。
2．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。
下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。

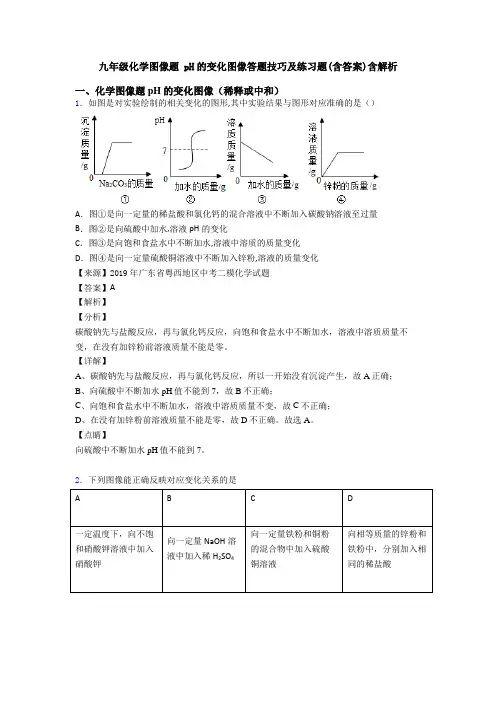

九年级化学图像题 pH的变化图像答题技巧及练习题(含答案)含解析
九年级化学图像题 pH的变化图像答题技巧及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序3．酸碱中和反应是一类非常重要的反应。
向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。
下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C 错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。
(化学)九年级化学图像题 pH的变化图像解题技巧及练习题及解析
（化学）九年级化学图像题 pH的变化图像解题技巧及练习题及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。
【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。
B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。
C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。
D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。
故选：B。
2．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。
3．酸碱中和反应是一类非常重要的反应。
向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。
下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C 错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。
【化学】九年级化学图像题 pH的变化图像解题技巧及经典题型及练习题(含答案)及解析
【化学】九年级化学图像题 pH的变化图像解题技巧及经典题型及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D3．下列四个图象，分别对应四种操作过程，其中正确的是（）A．向氢氧化钠溶液中加入足量水稀释B．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体C．向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液D．向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁粉【来源】备战2020中考化学考题专项训练——专题三：酸和碱【答案】C【详解】A、向氢氧化钠溶液中加入足量水稀释，pH值逐渐减小，但不能小于7；故选项错误；B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液，氢氧化钠先与稀盐酸反应产生氯化钠和水，然后与氯化铁反应产生氢氧化铁沉淀；故选项正确；D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁，产生氢气质量相等，但镁的金属活动性强，反应速率快，图像的斜率大；故选项错误；故选：C。
(化学)九年级化学图像题 pH的变化图像解题技巧和训练方法及练习题(含答案)含解析
（化学）九年级化学图像题 pH的变化图像解题技巧和训练方法及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应【来源】2019年江西省鹰潭市月湖区第三中学九年级零模化学试卷【答案】C【解析】【分析】【详解】A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。
B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。
C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。
D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。
等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．下列图象分别与选项中的操作相对应，其中合理的是A．向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸B．向一定量的MnO2固体中加入一定量的过氧化氢溶液C．向一定量的NaOH溶液中滴加稀盐酸D．向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液【来源】2019年河南省商丘市柘城县实验中学摸底考试化学试题【答案】A【解析】【详解】A、向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸，氯化钡和稀硫酸反应生成硫酸钡沉淀和盐酸，硫酸钡沉淀不溶于酸，故一开始就产生沉淀，沉淀质量随稀硫酸的质量逐渐增加，待氯化钡完全反应后，硫酸钡沉淀质量不再变化，符合题意；B、向一定量的MnO2固体中加入一定量的过氧化氢溶液，二氧化锰在该反应中是催化剂，化学反应前后，质量不变，不符合题意；C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
初三化学图像题 pH的变化图像解题技巧分析及练习题(含答案)含解析
初三化学图像题 pH的变化图像解题技巧分析及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。
故选：C。
2．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【来源】2013年初中毕业升学考试（山东枣庄卷)化学（带解析)【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C 不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．3．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是A．向碱溶液中加水B．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
