霍尔式传感器及其应用
霍尔传感器的原理及应用
霍尔传感器的原理及应用导读：霍尔效应是磁电效应的一种，这一现象是霍尔(A.H.Hall，1855—1938)于1879年在研究金属的导电机构时发现的。
标签：霍尔传感器LED设备控制器恒流源霍尔效应的原理霍尔效应是磁电效应的一种，这一现象是霍尔(A.H.Hall，1855—1938)于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
流体中的霍尔效应是研究“磁流体发电”的理论基础。
由霍尔效应的原理知，霍尔电势的大小取决于：Rh为霍尔常数，它与半导体材质有关;IC为霍尔元件的偏置电流;B为磁场强度;d 为半导体材料的厚度。
对于一个给定的霍尔器件，Vh将完全取决于被测的磁场强度B。
一个霍尔元件一般有四个引出端子，其中两根是霍尔元件的偏置电流IC的输入端，另两根是霍尔电压的输出端。
如果两输出端构成外回路，就会产生霍尔电流。
一般地说，偏置电流的设定通常由外部的基准电压源给出;若精度要求高，则基准电压源均用恒流源取代。
为了达到高的灵敏度，有的霍尔元件的传感面上装有高导磁系数的坡莫合金;这类传感器的霍尔电势较大，但在0.05T左右出现饱和，仅适用在低量限、小量程下使用。
近年来，由于半导体技术的飞速发展，出现了各种类型的新型集成霍尔元件。
这类元件可以分为两大类，一类是线性元件，另一类是开关类元件。
线性霍尔元件的原理:UGN350lT是一种目前较常用的三端型线性霍尔元件。
它由稳压器、霍尔发生器和放大器组成。
用UGN350lT可以十分方便地组成一台高斯计。
其使用十分简单，先使B=0，记下表的示值VOH，再将探头端面贴在被测对象上，记下新的示值VOH1。

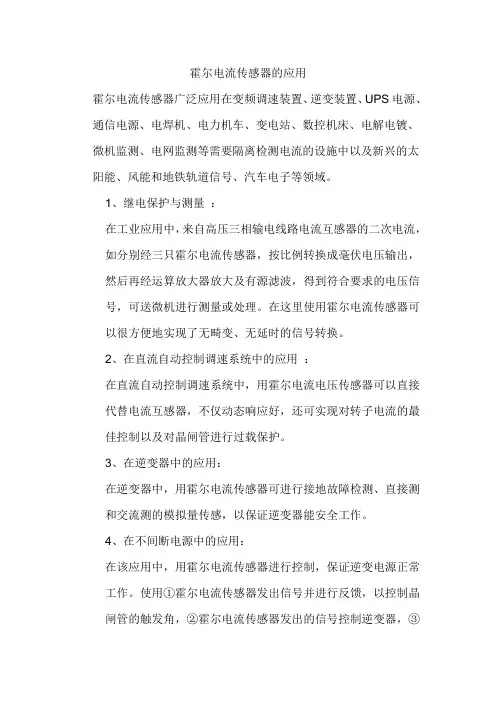

霍尔电流传感器的应用
霍尔电流传感器的应用霍尔电流传感器广泛应用在变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监测等需要隔离检测电流的设施中以及新兴的太阳能、风能和地铁轨道信号、汽车电子等领域。
1、继电保护与测量：在工业应用中，来自高压三相输电线路电流互感器的二次电流，如分别经三只霍尔电流传感器，按比例转换成毫伏电压输出，然后再经运算放大器放大及有源滤波，得到符合要求的电压信号，可送微机进行测量或处理。
在这里使用霍尔电流传感器可以很方便地实现了无畸变、无延时的信号转换。
2、在直流自动控制调速系统中的应用：在直流自动控制调速系统中，用霍尔电流电压传感器可以直接代替电流互感器，不仅动态响应好，还可实现对转子电流的最佳控制以及对晶闸管进行过载保护。
3、在逆变器中的应用：在逆变器中，用霍尔电流传感器可进行接地故障检测、直接测和交流测的模拟量传感，以保证逆变器能安全工作。
4、在不间断电源中的应用：在该应用中，用霍尔电流传感器进行控制，保证逆变电源正常工作。
使用①霍尔电流传感器发出信号并进行反馈，以控制晶闸管的触发角，②霍尔电流传感器发出的信号控制逆变器，③霍尔电流传感器控制浮充电源。
由于其响应速度快，霍尔电流传感器特别适用于计算机中的不间断电源。
5、在电子点焊机中的应用：在电子点焊机电源中，霍尔电流传感器起测量和控制作用。
它的快速响应能再现电流、电压波形，将它们反馈到可控整流器A、B，可控制其输出。
用斩波器给直流迭加上一个交流，可更精确地控制电流。
用霍尔电流传感器进行电流检测，既可测量电流的真正瞬时值，又不致引入损耗。
6、用于电车斩波器的控制：电车中的调速是由调整电压实现的。
而将霍尔电流传感器和其它元件配合使用，并将传感器的所有信号输入控制系统，可确保电车正常工作。
7、在交流变频调速电机中的应用：用变频器来对交流电机实施调速，在世界各发达国家已普遍使用，且有取代直流调速的趋势。
传感器原理及应用技术 第6章 霍尔传感器
小结
❖ 霍尔传感器是一种磁敏感元件，它是利用霍尔效应 工作的。霍尔效应产生的霍尔电势与通过的控制电 流以及垂直与霍尔元件的磁感应强度有关。利用霍 尔传感器可以测量最终能够转换成电流、磁感应强 度的物理量。由于霍尔元件的材料属于半导体，所 以把测量电路集成在一块芯片上，构成霍尔集成电 路。常见的霍尔集成电路有开关型和线性型。实际 应用中，常利用霍尔集成电路测量位移、磁场强度、 转速以及电流、电压。
磁特性分别如图所示，由于它们的BOP、BRP极性相同，所 以适用于单稳态开关、摩托车点火开关以及出租车计价器等。
❖
❖ （4）按温度特性分类
❖ 温度特性表明了IC的可靠性。民用品的可靠性低于工业品的 可靠性；工业品的可靠性不如军品的可靠性。通常军品级的 IC价位是民品级4～5倍。
❖ 通常划分温度等级如下：
❖ 1. 霍尔电机 ❖ 2. 霍尔汽车无触点电子点火器
❖ 在容器的上部安装上开关型霍尔集成电路，液体里放置一个 安有磁极的浮子，当容器内液体的液位达到检测位置时，霍 尔集成电路就会输出一个开关信号，控制其他设备的启停。
❖ 一些数控设备，尤其是机器人中，需要精确地决定移动部件的位 置。下图霍尔IC在位置检测中的应用。当安有磁极的可动部件移动 到指定位置时，霍尔IC就会输出控制信号。
高等职业教育电子信息类贯通制教材（机电技术专业）
传感器原理及应用技术 （第2版）
主 编 刘伟
电子工业出版社
第6章 霍尔传感器
❖ 6.1霍尔传感器及其集成电路 ❖ 6.2霍尔传感器的应用 ❖小 结
6.1霍尔传感器及其集成电路
❖ 6.1.1 霍尔传感器的工作原理 ❖ 6.1.2 霍尔集成电路
6.1.2 霍尔集成电路
霍尔式传感器

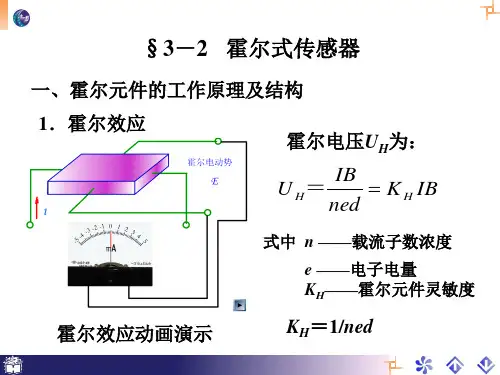

一、霍尔元件的工作原理及结构 1．霍尔效应 ． 霍尔电压U 霍尔电压 H为：
IBபைடு நூலகம்U H＝ = K H IB ned
式中 n ——载流子数浓度 载流子数浓度 e ——电子电量 电子电量 KH——霍尔元件灵敏度 霍尔元件灵敏度
霍尔效应动画演示
KH＝1/ned
（a）霍尔元件结构示意图 （b）图形符号 （c）外形 ） ） ）
叉形钳形表漏磁 叉形钳形表漏磁 稍大， 稍大，但使用方便
用钳形表测量 电动机的相电流
霍尔钳形电流表的使用
霍尔元件示意图
霍尔元件图片
3．基本电路 ．
注意：时间短（ 之间） 注意：时间短（约10-12s～10-14s之间） ～ 之间 频率高（几千兆赫）。 频率高（几千兆赫）。
二、霍尔元件的基本参数与温度误差的补偿 1．基本参数 ． （1）输入电阻 i； ）输入电阻R （2）输出电阻 0； ）输出电阻R 3）最大激励电流I （3）最大激励电流IM； （4）灵敏度 H； ）灵敏度K （5）最大磁感应强度 M； ）最大磁感应强度B （6）不等位电势； ）不等位电势； （7）霍尔电势温度系数 ）
霍尔元件
霍尔特斯拉计（高斯计） 霍尔特斯拉计（高斯计）
2、应用举例 、 （1）角位移 ） 测量仪
霍尔角位移测量动画演示1 霍尔角位移测量动画演示
霍尔角位移测量动画演示2 霍尔角位移测量动画演示
（2）霍尔转速表 ）
霍尔转速测量动画演示
（3）霍尔式微压力传感器 ）
霍尔式微压力传感器原理示意图
（4）霍尔钳形电流表 ）
2．温度误差及其补偿 ． 产生原因： 产生原因： 处理方法： 处理方法： 半导体对温度很敏感 特性参数为温度的函数
《霍尔式传感器》课件
霍尔式传感器能够将磁场变化转化为电信号，从而检测汽车发动机的转速和车速。在汽车气瓶压力检 测中，霍尔式传感器可以实时监测气瓶压力，确保行车安全。
在环境监测中的应用
总结词
霍尔式传感器在环境监测领域的应用主要包括空气质量检测、水质监测和气象监测等方面。
详细描述
在空气质量检测中，霍尔式传感器可以检测空气中的有害气体和颗粒物，为环境保护提供数据支持。在水质监测 中，它可以检测水中的溶解氧、PH值等参数，确保水质安全。在气象监测中，霍尔式传感器可以用于风速、风 向等参数的测量。
感谢您的观看
4. 对于长期不使用的传感器，应定期通电检查，防止性能下降。
常见故障与排除方法
要点一
1. 输出信号异常
可能是由于电源故障、连接不良或传感器损坏等原因。
要点二
2. 测量误差大
可能是由于传感器老化、环境条件变化或电路故障等引起 。
常见故障与排除方法
3. 无输出信号
可能是由于电源未接通、连接线断路或传感器损坏等造 成。
详细描述
差分测量电路通过使用两个完全相同的霍尔元件，并将它们的输出电压差分放大来提高 测量精度和抗干扰能力。这种电路可以消除温度、电源电压和机械应力等外部因素对测
量结果的影响。
04 霍尔式传感器的应用实例
在汽车工业中的应用
总结词
霍尔式传感器在汽车工业中发挥着重要作用，主要用于检测车速、发动机转速、气瓶压力等参数。
在自动化生产线中的应用
总结词
霍尔式传感器在自动化生产线中的应用 主要包括物料传送、定位控制和机械臂 控制等方面。
VS
详细描述
在物料传送中，霍尔式传感器可以检测传 送带上物品的位置和速度，确保物品准确 无误地传送到指定位置。在定位控制中， 它可以用于控制机械臂的移动位置和速度 ，提高生产效率。在机械臂控制中，霍尔 式传感器可以检测机械臂的位置和姿态， 实现精确控制。

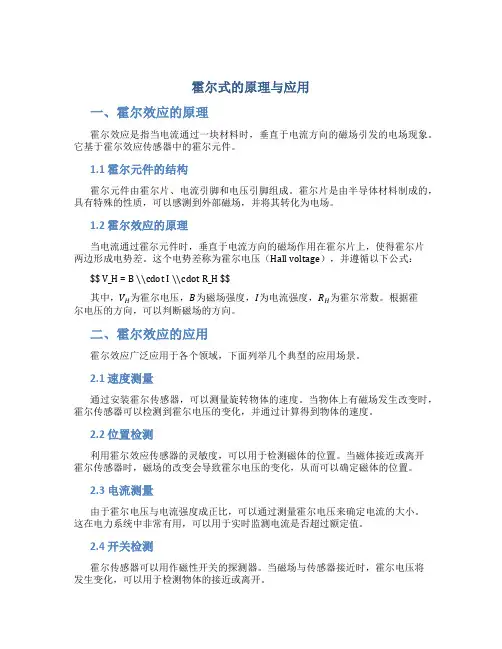

霍尔式的原理与应用
霍尔式的原理与应用一、霍尔效应的原理霍尔效应是指当电流通过一块材料时，垂直于电流方向的磁场引发的电场现象。
它基于霍尔效应传感器中的霍尔元件。
1.1 霍尔元件的结构霍尔元件由霍尔片、电流引脚和电压引脚组成。
霍尔片是由半导体材料制成的，具有特殊的性质，可以感测到外部磁场，并将其转化为电场。
1.2 霍尔效应的原理当电流通过霍尔元件时，垂直于电流方向的磁场作用在霍尔片上，使得霍尔片两边形成电势差。
这个电势差称为霍尔电压（Hall voltage），并遵循以下公式：$$ V_H = B \\cdot I \\cdot R_H $$其中，V H为霍尔电压，B为磁场强度，I为电流强度，R H为霍尔常数。
根据霍尔电压的方向，可以判断磁场的方向。
二、霍尔效应的应用霍尔效应广泛应用于各个领域，下面列举几个典型的应用场景。
2.1 速度测量通过安装霍尔传感器，可以测量旋转物体的速度。
当物体上有磁场发生改变时，霍尔传感器可以检测到霍尔电压的变化，并通过计算得到物体的速度。
2.2 位置检测利用霍尔效应传感器的灵敏度，可以用于检测磁体的位置。
当磁体接近或离开霍尔传感器时，磁场的改变会导致霍尔电压的变化，从而可以确定磁体的位置。
2.3 电流测量由于霍尔电压与电流强度成正比，可以通过测量霍尔电压来确定电流的大小。
这在电力系统中非常有用，可以用于实时监测电流是否超过额定值。
2.4 开关检测霍尔传感器可以用作磁性开关的探测器。
当磁场与传感器接近时，霍尔电压将发生变化，可以用于检测物体的接近或离开。
2.5 指南针利用霍尔效应传感器的灵敏度，可以制作电子指南针。
通过测量磁场的方向，可以确定地理方位。
2.6 电动汽车霍尔传感器在电动汽车中有广泛的应用。
例如，用于控制电机速度、测量电池电流、检测车辆速度等。
三、总结霍尔式的原理基于霍尔效应传感器中的霍尔元件，通过测量霍尔电压来检测磁场的变化。
霍尔效应在速度测量、位置检测、电流测量、开关检测、指南针和电动汽车等领域有广泛的应用。
霍尔传感器及应用优秀课件
若取 RH = 1 / nq 则
图7-1 霍尔效应
IB UH RH d
RH为霍尔元件的霍尔系数。显然，霍尔系数由半
导体材料的性质决定，它反映材料霍尔效应的强弱。
设
KH
RH d
湖州职业技术学院机电分院
UHKHIB
KH为霍尔元件的灵敏度，它表示一个霍尔元件 在单位控制电流和单位磁感应强度时产生的霍尔电压 的大小。单位是mV/（mA·T）
7.1 霍尔效应及霍尔元湖件州职业技术学院机电分院
一、 霍尔效应
霍尔效应
B
b FE
FL v
湖州职业技术学院机电分院
d
I UH
l
图7-1 霍尔效应
湖州职业技术学院机电分院
设霍尔元件为N型半导体，当它通电流I时
FL = qvB
(7-1)
当电场力与洛仑兹力相等时，达到动态平衡，这时有 qEH=qvB
B
C
D
U0
I
A
图7-4 不等位电势
R1 B
R2
C R3
D R44
A
图7-5 霍尔元件的等效电路
A
C
D
B
W
R1 C
A R2 D
R3
R4
B
W （a）
几种常用补偿方法 湖州职业技术学院机电分院
A
C
D
B
A
C
D
(b)
B
W
W
R1 Cห้องสมุดไป่ตู้
A R2 D
R1 C
A R2 D
R3
R4
B
W （b）
R3
R4
B
W （c）
2. 温度误差及补偿
霍尔传感器的分类、霍尔效应与霍尔传感器的应用
霍尔传感器的分类、霍尔效应与霍尔传感器的应用霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。
霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，18551938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，它们之间的关系为。
式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。
霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。
霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。
霍尔传感器的分类霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
（一）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。
（二）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
线性霍尔传感器又可分为开环式和闭环式。
闭环式霍尔传感器又称零磁通霍尔传感器。
线性霍尔传感器主要用于交直流电流和电压测量。
开关型如图4所示，其中Bnp为工作点开的磁感应强度，BRP为释放点关的磁感应强度。
当外加的磁感应强度超过动作点Bnp时，传感器输出低电平，当磁感应强度降到动作点Bnp 以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。
霍尔传感器原理及应用书籍
霍尔传感器原理及应用书籍霍尔传感器是以霍尔效应为原理的一类传感器。
它利用霍尔效应的特性来检测磁场的存在和变化，从而将磁场信号转换为电信号输出。
本文将从原理和应用两个方面来介绍霍尔传感器，并推荐几本相关的书籍。
一、霍尔效应原理霍尔效应是科学家爱德华·霍尔在1879年发现的，它描述了当电流通过一块导体时，如果该导体处于磁场中，会在导体两侧产生电势差。
这种现象被称为霍尔效应。
霍尔传感器通常由霍尔元件、放大电路和输出电路组成。
霍尔元件是核心部分，它基于霍尔效应原理，通过磁场的作用产生电势差。
随后，放大电路将电势差信号进行放大，输出电路将其转换为标准电信号输出，供其他设备使用。
二、霍尔传感器应用1. 位置检测：霍尔传感器可以检测磁场的强弱和方向，因此可以用于位置检测。
例如，霍尔传感器可以被安装在机器人上，用于检测机器人当前位置和移动方向。
2. 流量计：通过控制磁场的大小和方向，可以利用霍尔传感器来检测液体或气体的流量。
这种应用广泛用于水、气体的流量计量。
3. 速度测量：利用霍尔传感器可以测量物体的运动速度。
例如在汽车上安装霍尔传感器，可以用于测量车轮的转速，从而间接测量出车辆的速度。
4. 电流检测：霍尔传感器还可以用于电流的检测。
通过在导线上引入磁场，根据霍尔效应可以测量出电流的大小。
三、霍尔传感器的书籍推荐1. 《霍尔传感原理与应用》（郑磊，吴龙，李信辉著）该书详细介绍了霍尔效应原理及其在传感器中的应用。
内容包括霍尔元件的结构与特性、霍尔传感器的工作原理、霍尔传感器的测试与校准等，对于想深入了解霍尔传感器的原理和应用的读者来说是一本很好的参考书。
2. 《霍尔电感传感器技术》（林蕴麟著）本书从实用角度出发，介绍了霍尔电感传感器的基础知识和应用技术。
内容包括霍尔电感传感器的结构和工作原理、测试方法及应用实例等。
适合工程技术人员和学习者参考。
3. 《磁电传感器》（Ф.爱德华·布赫著）该书是一本经典的关于磁电传感器的著作，其中的部分章节详细介绍了霍尔传感器的原理、种类和应用。
霍尔传感器的应用、
• 5、在电子点焊机中的应用：在电子点焊机电源中，霍尔 电流传感器起测量和控制作用。它的快速响应能再现电流、 电压波形，将它们反馈到可控整流器A、B，可控制其输出。 用斩波器给直流迭加上一个交流，可更精确地控制电流。 用霍尔 • 电流传感器进行电流检测，既可测量电流的真正瞬时值， 又不致引入损耗。 • • 6、用于电车斩波器的控制：电车中的调速是由调整电压 实现的。而将霍尔电流传感器和其它元件配合使用，并将 传感器的所有信号输入控制系统，可确保电车正常工作。 • 7、在交流变频调速电机中的应用：用变频器来对交流电 机实施调速，在世界各发达国家已普遍使用，且有取代直 流调速的趋势。用变频器控制电机实现调速，可节省10％ 以上的电能。在变频器中，霍尔电流传感器的主要作用是 保护昂贵的大功率晶体管。
• 在无刷电机的驱动控制中为了检测转子的 位置通常采用霍尔元件并将其感应信号用 以传送控制系统的位置或速度偏差电压ε即 利用霍尔元件的乘算功能产生同偏差成比 例的无刷电机力矩
在翻盖或是滑盖的手机中，用来 检测手机盖翻开或是滑动的器件 就是霍尔传感器;
在电脑键盘上，实现光标移动的滚动键 就是由霍尔传感器组成的
4、在不间断电源中的应用：在该应用中，用霍尔电流传感器进行控制， 保证逆变电源正常工作。使用霍尔电流传感器 • a、发出信号并进行反馈，以控制晶闸管的触发角，霍尔电流传感器 • b、发出的信号控制逆变器，霍尔电流传感器 • c、控制浮充电源。由于其响应速度快，霍尔电流传感器特别适用于计 算机中的不间断电源。
• 霍尔式图书磁条检测仪由霍尔集成传感器 （UGN3501)为核心元件制成的图书磁条检 测仪能检测图书中磁条有无经过图书管理 人员的消磁。
பைடு நூலகம்
• 1、在逆变器中的应用：在逆变器中，用霍尔电流传感器可进行接地故 障检测、直接侧和交流侧的模拟量传感，以保证逆变器能安全工作。 • 2、在直流自动控制调速系统中的应用：在直流自动控制调速系统中， 用霍尔电流电压传感器可以直接代替电流互感器，不仅动态响应好， 还可实现对转子电流的最佳控制以及对晶闸管进行过载保护。 • 3、继电保护与测量：在工业应用中，来自高压三相输电线路电流互感 器的二次电流，如分别经三只霍尔电流传感器，按比例转换成毫伏电 压输出，然后再经运算放大器放大及有源滤波，得到符合要求的电压 信号，可送微机进行测量或处理。在这里使用霍尔电流传感器可以很 方便地实现了无畸变、无延时的信号转换。 •
