方案互通立交现浇箱梁专项施工方案(满堂支架法)K26+234.9中桥现浇箱梁施工方案一、工程概况K25+838.22xx互通立交I号桥为19.25+26.5+19.25m的预应力现浇箱梁,桥全长71.06m,桥面宽32.25m。

该桥位于半径R=6713.159m的圆曲线内,设与主线交角为96.79°。

上部结构为等截面预应力砼连续箱梁,满堂式支架施工。

二、工期安排1、计划开工时间:计划于2007年3月10日开工220075月31日完工三、材料、设备、人员进场及就位情况1、施工材料我项目部根据工程需要分批进场;截止目前,我部已进场材料:砂子1000 m3,碎石3000m3,水泥600T,钢材400 T,减水剂30T,阻锈剂70T。

上述材料已经试验人员检测,均为合格。

2、施工人员投入到本工程的施工人员有:窦亚东王良学郭玉怀、贾小平3、施工设备a、机械设备对焊机钢筋加工套 1b、试验、测量仪器试验、测量仪器已全部检测标定完毕,试验室已取得资格证书,并已投入使用。

四、施工前的准备施工前,我部作了如下准备,现已全部就绪:1、施工现场进行了平整,实现了“三通一平”;2、资料组开工报告准备及时准确,并报请监理工程师批准,才可开工;3、搅拌站标定、调试拌和设备,使备用的发电机和拌和站性能处于良好状态,并经常进行试运行;检查搅拌机、运输车辆配套能满足施工要求;4、试验人员及时对原材料进行抽检,检测砂、碎石的含水量,根据理论配合比调整施工配合比;5、对模型试拼、打磨完成。

五、现浇箱梁施工技术方案1、地基处理(1)原地面处为了保证箱梁施工过程中及养生时不发生地基下沉,在支架范围内将原地面挂线整平,压实度达到90%后,上填15㎝厚三七灰土,压实强度达到93%,使支架范围内形成板块体,加强地基承载力,为增加应力扩散面积,在灰土层上铺筑15㎝厚C15砼地基。

为防止地基积水,横向设0.5%的坡度,并保证整个地基高出周围地面0.3m以上。

[天津]高速公路桥梁工程运梁架梁施工方案_secret

[天津]高速公路桥梁工程运梁架梁施工方案_secret

目录1.1概况 ----------------------------------------------------------------------------------------------------------------------- 21.2工程数量 ---------------------------------------------------------------------------------------------------------------- 21.3工程特点 ---------------------------------------------------------------------------------------------------------------- 22.施工总体安排及资源配置 -------------------------------------------------------------------------------------------- 22.1工期安排---------------------------------------------------------------------------------------------------------------- 32.2任务划分及驻地布置------------------------------------------------------------------------------------------------- 32.3人员及组织机构------------------------------------------------------------------------------------------------------- 32.4机械设备配备---------------------------------------------------------------------------------------------------------- 52.5临时工程---------------------------------------------------------------------------------------------------------------- 52.5.1运梁便道------------------------------------------------------------------------------------------------------ 52.5.2供电供水------------------------------------------------------------------------------------------------------ 62.5.3工地实验室--------------------------------------------------------------------------------------------------- 63.运梁架梁施工方案 ----------------------------------------------------------------------------------------------------- 63.1总体方案 ---------------------------------------------------------------------------------------------------------------- 63.1.1架桥机架梁 -------------------------------------------------------------------------------------------------------- 63.1.2大型吊车架梁 ----------------------------------------------------------------------------------------------------- 73.2施工方案 ---------------------------------------------------------------------------------------------------------------- 73.2.1施工准备------------------------------------------------------------------------------------------------------ 73.2.2架桥机架梁作业--------------------------------------------------------------------------------------------- 93.2.3吊车架梁作业----------------------------------------------------------------------------------------------- 113.2.4桥面铺装及防撞护栏等附属设施---------------------------------------------------------------------- 134.工程质量保证措施 --------------------------------------------------------------------------------------------------- 144.1支座安装质量保证措施-------------------------------------------------------------------------------------------- 144.2成品保护措施 -------------------------------------------------------------------------------------------------------- 145.安全保证措施 --------------------------------------------------------------------------------------------------------- 155.1安全组织机构 -------------------------------------------------------------------------------------------------------- 155.2梁体架设安全技术措施-------------------------------------------------------------------------------------------- 155.3保证人身安全措施-------------------------------------------------------------------------------------------------- 165.4高空作业 -------------------------------------------------------------------------------------------------------------- 185.5施工机械安全保证措施-------------------------------------------------------------------------------------------- 18 6应急预案措施 ---------------------------------------------------------------------------------------------------------- 216.1安全应预案措施----------------------------------------------------------------------------------------------------- 21运梁架梁施工方案1.工程概况1.1概况XX新区西外环高速公路(XX高速—XX大道)工程十三标修筑范围为K28+500~K32+881.91,主线长4393m。

现浇箱梁混凝土浇筑施工方案..

现浇箱梁混凝土浇筑施工方案..

目录一、工程概况 (3)二、编制依据及说明 (3)2.1编制依据 (3)2。

2编制原则 (3)2。

3编制范围 (3)三、施工准备 (3)3。

1技术准备 (3)3。

2现场准备 (4)3。

3机械设备准备 (4)四、砼浇筑、养护方案 (4)4。

1混凝土配合比设计 (5)4。

2砼拌制运输布料 (5)4。

3砼浇筑顺序 (5)4。

4、箱梁砼浇筑工艺试验 (6)4。

5箱梁砼浇筑施工要点 (6)4。

6砼养护 (7)4。

7施工缝处理 (8)五、施工安全保证措施 (8)5.1施工安全组织机构 (8)5.2施工安全管理措施 (12)6.3自检控制程序、控制手段 (12)六、应急预案 (13)6。

1组织机构及职责 (13)6.2高空坠物 (13)6.3交通安全应急预案 (13)6.4泵车堵管、泵车损坏 (13)6.5现场停电应急措施 (14)七、安全预案 (14)7。

1预案说明 (14)7. 2组织机构 (14)7。

3职责 (14)7。

4施工现场的应急处理设备和设施配备 (14)7。

5具体应急程序 (15)7。

6应急方法 (15)7。

7安全事故报告程序 (15)7.8安全生产突发事件及处理方式 (15)7.9事件、事故后期处理 (16)一、工程概况本工程A、B、C、D匝道桥、NK3+827.92跨线桥、NK3+119。

82跨线桥为市政桥梁.为现浇预应力混凝土连续箱梁和现浇混凝土连续箱梁。

箱梁采用C50混凝土浇筑;箱梁高度150cm、160cm,跨中底板厚度22cm,顶板厚度25cm;接近端部底板厚度32cm,顶板厚度35cm。

一次浇筑成型.二、编制依据及说明2。

1编制依据1、XXX腾飞互通立交工程设计图纸;2、《公路桥涵施工施工技术规范》(JTG F50—2011);3、《城市桥梁工程质量检验标准》(CJJ 2—2008);2。

2编制原则1、认真贯彻执行国家、长春市关于市政和高速基本建设的法令、法规和管理办法;2、满足施工合同的具体要求;3、施工进度安排充分考虑当地气候的影响,方案合理可行;4、施工机械设备配备齐全,搭配合理,满足施工方案及工艺要求;5、现场组织机构设置合理,专业技术人员、管理人员满足施工需要;6、施工平面布置做到统筹规划,合理布置,节约用地,减少施工和交通干扰,满足环保、水保要求;7、工期、质量、安全、环保水保、文明施工目标明确,技术保证措施充分可行;8、劳动力安排和主要材料供应计划,满足施工方法和进度要求。

天津XXXX立交工程墩柱施工方案

天津XXXX立交工程墩柱施工方案

天津XXXX立交工程一标段墩柱工程施工方案编制:审核:审批:2010年5月6日目录一、工程概况 (3)1、工程简介 (3)2、工程数量 (3)二、施工部署 (4)1、施工准备 (4)2、人员组织 (5)3、机械配备 (5)三、工程进度计划安排 (5)四、施工方法和技术措施 (6)1、模板施工: (6)2、钢筋加工及安装: (9)3、混凝土施工: (10)4、施工质量的检查验收: (14)5、施工质量标准: (14)五、施工测量放样 (15)六、安全保证措施: (15)七、质量保证措施 (16)八、环境保护、文明施工措施: (17)附件: (18)1、质量保证体系框图 (18)2、安全保证体系框图 (18)3、墩柱施工工艺流程图 (18)4、进场机具设备一览表 (18)墩柱施工方案一、工程概况1、工程简介本工程桥梁工程包含主线Z线桥Z0~Z14墩(不包括Z14墩柱)、主线Y线桥Y0~Y11墩(不包括Y11墩柱)。

起点部位位于红桥北大街,向南左右线分离,三跨钢结构桥梁上跨新红路路口后,左右线分布于新红路两侧向南至子牙河河边,本标段结束。

桥梁左线桩号ZXK0+72.212~ZXK0+547.542,全长473m,共14跨,其中预应力混凝土箱梁共11跨,跨径30m,钢结构箱梁共3跨,跨径40+63+40m。

桥梁右线YXK0+72.212~YXK0+472.972全长398m,共11跨,其中预应力混凝土箱梁共11跨,跨径30m,钢结构箱梁共3跨,跨径44+70+44m。

2、工程数量本工程桥梁墩柱采用快速路花瓶墩柱,本工程墩柱包括两种形式,其中Z1~Z4、Z9~Z13、Y1~Y4、Y9、Y10为C型墩柱,Z5~Z8、Y5~Y8为D型墩柱,均为矩形花瓶式异型墩柱。

C型墩柱下口平面结构尺寸为1.7m×3m,D型墩柱下口平面结构尺寸为2m×4m。

墩柱高度4.2m~13.7m不等。

本工程左线包含墩柱13棵,右线墩柱10棵。

立交桥单箱多室现浇箱梁专项施工方案(双控预应力张拉)

立交桥单箱多室现浇箱梁专项施工方案(双控预应力张拉)

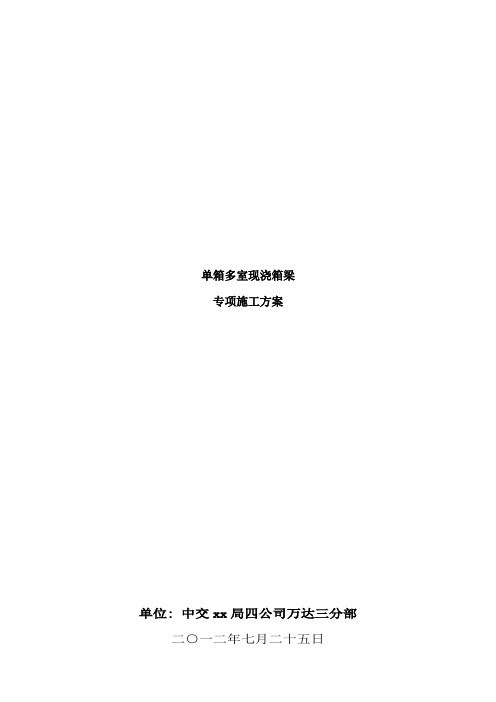

单箱多室现浇箱梁专项施工方案单位: 中交xx局四公司万达三分部二○一二年七月二十五日目录1编制依据 (1)2工程概况 (1)2.1工程概述 (1)2.2地质条件 (2)3施工准备 (2)3.1技术准备 (2)3.2 机具准备 (3)3.3 材料准备 (4)3.4 作业条件 (4)4施工操作工艺 (5)4.1满堂支架现浇箱梁施工方案概述 (5)4.2施工准备 (5)4.3满堂支架施工工艺 (8)5成品保护 (16)6安全环保措施 (16)6.1安全措施 (16)6.2 环保措施 (17)xx互通单箱多室现浇箱梁专项方案1 编制依据本方案在符合我国国家相关法律/法规/条例、xx市相关规定的基础上,主要以下列文件和资料为依据进行编制:(1)xx市交通规划勘察设计院编制的万州至达州高速公路(xx 县至开江段)两阶段施工设计图及相关文件;(2)国家现行技术规范及设计技术标准:《公路工程技术规范》(JTG B01—2003)《公路路基施工技术规范》(JTG F10—2006)《公路桥涵施工技术规范》(JTJ/T F50—2011)《公路隧道施工技术规范》(JTG F60—2009)《公路水泥混凝土路面施工技术规范》(JTG D30—2003)《公路工程质量检验评定标准》(JTG F80/1—2004)(3)中交xx局及本公司在高速公路建设项目的施工经验和拟投入本项目的生产资源;(4)我部对本项目现场和周围环境调查掌握的有关资料;(5)本工程的质量标准和暂定工期及我项目的创优规划、工期目标等。

2 工程概况2.1工程概述xx立交位于xx县xx镇约2.7公里处。

本互通主要服务于xx周边乡镇。

该立交的被交路为S201(三级公路),互通形式采用A型单喇叭立交方案,主线上跨A匝道。

主要工程量包括1座主线现浇桥、13道盖板涵、3道圆管涵、1座车行天桥、路基挖方331059.41方、填方345651.91方。

主线桥起讫桩号K31+819-K31+842。

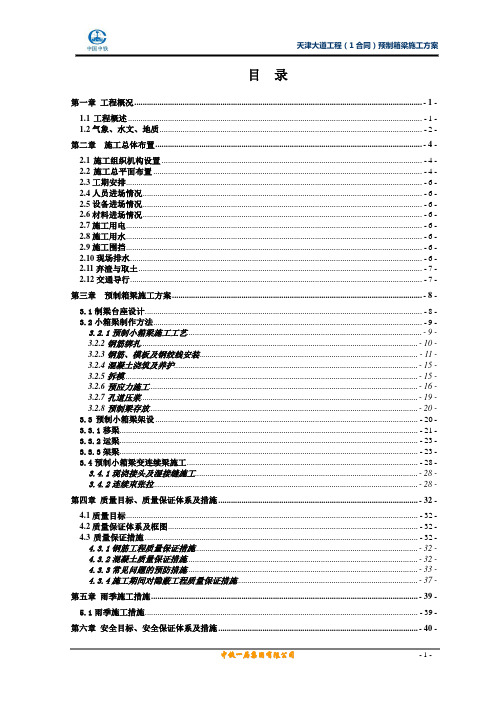

天津大道预制箱梁施工方案
