培训一：屏蔽效能仿真分析实例
这里我们将向您展示如何使用 MicroStripes 来评估一个电子设备的屏蔽效能。
该设备为一台2U的铝制机箱，其前面板有很多用来通风散热的缝，远端后面板有一块规则的
通风板。
盖板和基座之间的缝隙会降低系统的屏蔽效能。模型是通过CAD模型导入并对其做了简化，
在模型中加入精简模型的缝隙来加速仿真计算。
创建一个新的项目，并导入CAD模型文件 2UChassis.sat 。在主窗口中双击该模型，在Build
窗口中打开。
在原始的CAD 模型中，基座等部分都是使用实体建模的，为了方便使用精简模型，需要将这
些部分转换成二维的形式。 点击图标打开Extract copy窗口，使用enclosure作为名字，然后点击Pick face按钮，用鼠标点击物体EncTopandSides的顶部，该操作将会抽取这个面出来作为一个新的二维物体存在。
点击显示物体控制功能图标，隐藏除enclosure以外的所有物体，关闭窗口。 点击复制命令图标，将enclosure 在矢量方向Y = -3.5上面复制一个（如下图那样操作），
一个新的面将在原来的那个面下面产生，关闭复制命令窗口。
点击直线扫描命令图标，并选取enclosure的一条长边，将其沿着矢量 Y = -3.5 扫
描，见下图，这个操作将创建机箱的一个侧壁。
对enclosure的另外两条边（不包括前面板）执行同样的操作，关闭直线扫描窗口。
此时的设备外壳已经具有五个面，缺失前面板，随后我们再来处理前面板。
点击布尔运算图标，选择enclosure作为被操作物体（Workpiece），操作符（Operation） 选
为相加（Unite），然后使用Control键同时选中物体enclosure1、sheet、 sheet_1和sheet_2作为操
作物体，不用选中Keep tool，点击Apply 按钮然后关闭该窗口。
现在设备外壳的5个面被合并在一起了，名为enclosure。 点击物体显示控制图标，显示物体EncFront，关闭窗口。
前面板上的水平缝隙的宽度比较大，可以比较容易地被划分网格，所以我们将保留前面板的模
型不做处理。 点击布尔运算图标，将物体enclosure和EncFront相加，同时不要选择 Keep tool，点击Apply
按钮然后点击Close按钮关闭窗口。
此时，前面板就被加入到设备外壳enclosure中去了，这点可以从模型颜色的变化来判断。
点击图标，显示EncRear物体，隐藏其他物体，关闭窗口。 点击测量工具图标，使用取点（Pick Vertex）按钮来确定通风板对角间的坐标范围，通风区域外边尺寸约为：
X 范围从 -1.4 到 8 英寸
Y 范围从 -1 到 1.4 英寸
进一步测量方孔的边长和面板的厚度，您得到的尺寸应该是孔边长0.2英寸，板厚0.0625 英寸。
右键点击物体 EncRear ，在右键菜单中选择隐藏物体。 点击图标，显示物体 enclosure。 点击通风板工具图标，然后点击Create按钮。点击 Pick face按钮 ，用鼠标选取物体
enclosure的应该包含通风板的面。然后按照下面的数据设置通风板的属性：
Shape: Square
Width of square: 0.2
Depth of holes: 0.0625
Coverage: 0.7
1st corner point X = -1.4, Y = -1
2nd corner point X = 8.2, Y = 1.4
点击 OK按钮 关闭Modify Vent窗口，然后也关闭Vents窗口。
下面，我们将在模型中的设备外壳顶盖和基座之间添加精简的缝隙模型，以模拟这些缝隙导致
的电磁泄漏。
使用视图控制的模式，将模型旋转到能很容易看到X方向的的面，如下图所示。 点击缝隙创建图标，并点击 Create按钮，将缝隙类型Type选定为搭接Seam。 点击 Pick face按钮，并使用鼠标选定X方向的这个面，然后依次输入下面的属性参数：
Gap: 0.01
Overlap: 0.4
Relative Permittivity: 1
Conductivity: 0
Point Y = -1.5, Z = -13.0
Point Y = -1.5, Z = -3.0
这样我们就创建了一条10英寸的搭接缝隙，其位置为从壳体的一角延伸到面板中部，这里我
们假设顶盖和基座在角和面板中部是电连接的。
点击OK按钮关闭Modify Slot窗口。
在Slots窗口下，点击 Copy按钮，将seam在 Z = 12.0的方位上复制一次。
这样可以很容易的得到高X坐标面上的第二条搭接缝隙。
重复同样的操作，在低X坐标面上创建另外2条搭接（最终在两个面上各有两条搭接缝隙）。
在完成整个模型之前，我们还需要在设备壳体内添加一个单极子天线作为辐射源。点击
进行模式切换，切换到边框显示模式，这样您就可以清楚地看到模型内部的结构。 点击矩形二维面创建图标，创建一个具有如下尺寸数据的二维平面：
Name: gnd
Centre point: X = 0.0, Y = -1.0, Z = 0.0
Normal: +Y
Width: Z = 5, X = 5
接着点击线缆创建工具图标，创建一个具有如下数据的线缆：
Name: source
Point: X = 0.0, Y = -1.0, Z = 0.0 Point X = 0.0, Y= 1.0, Z= 0.0
现在整个模型就完成了，下面准备将一些电磁属性赋予该模型。 点击初始化的模型参数设定图标，并填入下列参数数据：
DataID: 2U Chassis
Units: inch
Minimum Frequency: 100 MHz
Maximum Frequency: 1 GHz
Duration: 2e-007 Time (Seconds)
Residual energy: -60dB
点击OK按钮，保存并关闭该设定窗口。
下面来设定材料属性，点击材料设定按钮，将铝（Al） 赋予物体enclosure，铜（Cu）
赋予物体gnd，关闭材料设定窗口。
点击网格划分定义图标，设定计算区域在各方向上的扩展为 30% ，如下图。
将Cell size wanted Minimum栏内最小网格的设定由Maximum/10 改为 Maximum/15。这将允许
软件使用更小的网格来识别前面板上比较粗大的缝隙。
点击Close按钮，关闭网格划分定义窗口。
点击结果输出设定图标，插入以下坐标规定的四个观测点，同时确认每个点上所
观测的量均为Ex， Ey 和 Ez 。
Point 1: X = 0.0, Y = 0.0, Z = -118.0;
Comment “-z”
Point 2: X = 0.0, Y = 0.0, Z = +118.0;
Comment “+z”
Point 3: X = -118.0, Y = 0.0, Z = 0.0;
Comment “-x”
Point 4: X = +118.0, Y = 0.0, Z =0.0;
Comment “+x”
这样就可以在距离物体中心点3米外的四个方向上监测到辐射电场的大小分别为多大。
仍然在Outputs窗口中，点击Regions (Frequency)属性页，确认选中了Transformed fields和
Broadband emission项，点击Edit frequency range 按钮，输入下面的参数：
Minimum Frequency: 100 MHz
Maximum Frequency: 1 GHz
Number of steps: 90
这些设置将会在设备壳体周围生成一系列的柱状扫描图，并记录这些柱状扫描图上的电场峰
值。
点击Close按钮，关闭输出设置窗口。
点击线缆属性设定图标，在线缆半径设定中输入0.01 （英寸）作为线缆的半径。在线缆的顶
点0上面设定一个1V 的电压源和50 Ohm 的负载，如下图。
点击Close按钮，关闭线缆属性设定窗口。
现在可以进行仿真计算了，点击网格离散图标开始离散模型并随后进行计算。开始
会有一个警告窗口弹出，意为有些物体没有被赋予材料，不用理会该信息，点击Yes按钮继续。
在这个模型求解的过程中，我们再来创建一个计算屏蔽效能所需要的参考模型。
在 Build窗口中，从File 菜单中选中Save As 命令，并输入 2UChassisRef作为文件名另存该
模型。 点击删除图标，从列表中删除除了 gnd和 source之外的所有物体。
点击图标开始网格离散并进行求解。
下面将会解释如何计算并显示该设备外壳的屏蔽效能。
当所有仿真计算都结束后，在MicroStripes主窗口中找到Window 菜单，选中 Close All关闭所
有弹出窗口。 点击项目参数设定图标，并选择Fourier Transform属性页。
确认选中Hanning 窗函数、dB relative to: Unit magnitude 和Invert dB scale三项。
双击项目2UChassis和项目2UChassisRef的Frequency Domain，软件将重新计算这两个项目的
傅立叶变换。
在MicroStripes主窗口中，从 Window 菜单选择 Close All 关闭所有弹出窗口。
然后双击项目2UChassisRef 的Frequency Domain 目录显示参考数据。
将项目2UChassis 的 Frequency Domain 目录用鼠标拖拽到现有的项目2UChassisRef 的图中，
在视图控制选项窗口中选中第一行的 2UChassisRef结果，并选中列表下面的Normalize，然后再选
中2UChassis项目中的第一行数据，就可以直观地显示出屏蔽效能（从Z轴读数）曲线。用同样的
方式可以得到不同方向上的屏蔽效能。
下面将显示壳体的峰值辐射数据绘图。点击图标并选择Near Field Cylinder Scan属性
页，确认选中 Calculate near field on cylindrical surfaces项。
设定圆柱轴（Cylinder axis） 为y，Front axis为z，Base centre为 (0, 0, 0)，Radius为 3m ，
Height为 3m。
屏蔽效能实验的实验原理
屏蔽效能实验的实验原理
屏蔽效能实验是一种广泛用于研究电磁波屏蔽性能的实验方法。
其基本原理是将待测试的电子设备（被称为“发射端”）和试验用的
电磁波接收系统（被称为“接收端”）分别放置于屏蔽室内，然后分
别测量发射端和接收端的电磁波信号强度，在不同的频率下进行比较，
以此评估屏蔽效能。本文将介绍屏蔽效能实验的详细步骤和注意事项，
以及如何解释实验结果。
一、实验步骤
1、选择实验设备：首先需要选择待测试的电子设备和电磁波接收
系统。建议在实验开始前对设备进行充分的调试和漏洞修复，确保实
验的稳定性和准确性。
2、设置实验条件：将待测试的电子设备放置于一个特制的屏蔽机
箱内，保证在测量期间完全隔离环境中的干扰源。同时将电磁波接收
系统放置于另一个屏蔽机箱内，以确保只有要测试的信号能够被接收
到。
3、准备实验设备：在测试前需要将所有的设备进行标定和测试，
并确保发射端和接收端的信号源频率相同。
4、开始测量：开始测试前，需要确定测试频率、测试距离以及输
入功率等参数。在测量过程中，需要记录下发射端和接收端的信号强
度，并计算出屏蔽效率。 5、分析实验结果：根据实验数据，可以绘制出屏蔽效率与频率的
关系曲线。通过分析曲线可以了解到电磁波在测试条件下的传输特性
和屏蔽效能的优劣。
二、注意事项
1、实验室环境：要求实验室内干燥、温度稳定，避免杂波和电磁
干扰因素的干扰。
2、测试距离：测试距离与测试结果的准确性直接相关，太近会忽
略屏蔽效应，而太远则会有其他因素影响结果。
3、添加加噪声：如果需要更准确的测试结果，则可以添加一定程
度的加噪声来模拟现实环境中的实际情况，提高实验结果的可信度。
三、结果分析
1、屏蔽效率：最终结果以屏蔽效率值作为评价指标，屏蔽效率值
越高，表示该屏蔽室的屏蔽效能越好。
2、频率谱分析：通过频率谱分析可以了解到不同频段屏蔽效能的
表现，对于研究电磁波屏蔽特性具有指导意义。
结论：
在实际生产中，电子设备的屏蔽性能是非常重要的。屏蔽效能实
实验指导书1-屏蔽部件的屏蔽效能测试实验指导书
屏蔽部件的屏蔽效能测试
实验指导书
一、实验目的
理解屏蔽的分类，加强对屏蔽效能概念理解，掌握屏蔽效能测试原理及方法。
二、实验原理
屏蔽效能是同一地点无屏蔽存在时的电磁场强度与加屏蔽体后的电磁场强度之比。
（一）屏蔽效能计算方法
后前PPSElg10 12 SEAAdB－
其中：SE为屏蔽效能，P前和A1为自由空间校准接收功率值，P后和A2为屏蔽后接收到的接收功率值。
测量原理图如图1所示。
图1屏蔽效能测试原理图
（二）屏效测试使用天线
测试频段 频率范围 标准测试天线
低频段 100Hz~30MHz 环形天线 超高频段 300~1000MHz 对称振子天线
微波频段 1.7~18GHz 喇叭及其等效天线
三、实验仪器
1.电磁屏蔽室（含屏效测试窗口）
2信号源SP1642B，信号源MG3694A；
3.测试天线组：KSTM-1013环形天线，KSTM-2213对称振子天线，KSTH-0508微波喇叭天线（各一对）；
4. 安捷伦N9020A微波频谱分析仪；
5.测试电缆1#、2#、3#及附件；
6.被试屏蔽材料样件。
四、实验内容及步骤
实验内容：
（一）磁场屏效测试
（1）测试频点：250 kHz 、1MHz、30MHz
（2）参数设置：测试设备参数设置下表所示。
测试设备 频谱分析仪
信号源EE1641B1 前置放大器
参数设置 Span为5KHz、BW为1Hz AMPL 20VP-P 30dBm
（3）自由空间测试。
（4）加屏蔽体后的测试。
（二）电场屏效测试
（1）测试频点： 300MHz、1GHz 。
（2）参数设置：
测试设备 微波频谱分析仪 信号源MG3692A 放大器
参数设置 Span为5KHz、BW为1Hz 输出功率为+20dBm 30dBm
（3）自由空间测试。
（4）加屏蔽体后的测试。
（三）平面波屏效测试
hfss仿真中编辑的屏蔽效能公式
在HFSS（High-Frequency Structure Simulator）中，屏蔽效能是指一个屏蔽结构对电磁波的阻挡或吸收程度。HFSS是一种用于高频电磁场仿真的工具，通常用于分析微波、毫米波等射频和微波领域的电磁问题。在HFSS中，你可以通过编辑不同的参数和属性来调整屏蔽结构，并使用S参数、功率传输等数据来评估屏蔽效能。
在HFSS中，屏蔽效能的计算通常与传输线理论相关，并涉及到电磁波的传播和反射。以下是屏蔽效能的一般公式，用于评估一个屏蔽结构的性能：
𝑆𝐸=20⋅log10(𝐸𝑖𝐸𝑡)
其中：
• 𝑆𝐸 是屏蔽效能（单位：分贝，dB）。
• 𝐸𝑖 是入射电场强度。
• 𝐸𝑡 是透射电场强度。
这个公式表示屏蔽效能是入射电场和透射电场之比的对数（以分贝为单位）。通常，屏蔽效能越高，表示屏蔽结构对电磁波的阻挡能力越强。
请注意，实际应用中，屏蔽效能的计算可能涉及到复杂的电磁场分析和传输线理论，具体的公式和参数可能会因仿真模型和问题的复杂性而有所不同。在使用HFSS进行仿真时，你可以参考HFSS的文档、教程或相关资料，以获得更具体和准确的屏蔽效能计算方法。
comsol仿真实例电磁屏蔽对比electricshieldingcomparison
电磁屏蔽对比-COMSOL仿 真实例
Electric Shielding Comparison 步骤：
新建
打开COMSOL Multiphysics软件；
模型开发 点击模型向导→二维，展开AC/DC，选择电流（ec），点击增加，然后点击研究，选择稳态，并完成；---进入建模 页面
全局概念1 在主屏幕工具栏中，点击参数，在设定窗口中，输入如下表：
几何1 正方形1：在几何工具栏中，点击图元中的正方形；
在设定窗口中的位置下x值填写0.05；
正方形2：在几何工具栏中，点击图元中的正方形；
在设定窗口中的位置下x值填写-1.05；
点击构建所有对象键；
在图形窗口点击缩放到视窗大小键 圆1：在几何工具栏中，点击图元中的圆；
在设定窗口中，半径值填写0.245；x值为0.55，y值为0.5；
圆2：在几何工具栏中，点击图元中的圆；
在设定窗口中，半径值填写0.25；x值为-0.55，y值为0.5；
展开层，厚度值为0.01；
点击构建所有对象键； ➢ 概念
显示1：在概念工具栏中，点击显示；
在设定窗口中，选择域2-5（点击粘贴选择键，填入数字后肯定）
右击显示1，重命名，命名为全保真，点击肯定； 显示2：在概念工具栏中，点击显示；
在设定窗口中，几何实体层次变成边界，选择21-24（点击粘贴选择键，填入数字后肯定）；
右击显示2，重命名，命名为电屏蔽，点击肯定； 补集1：在概念工具栏中，点击补集； 在设定窗口中，输入实体下面点击增加键，选择全保真并肯定； 右击补集1，重命名，命名为bulk，点击确定； ➢ 电流 接地1：在物理场工具栏中，点击边界中的接地；
选择边界10（点击粘贴选择键，填入数字后肯定）； 接地2：在物理场工具栏中，点击边界中的接地； 选择边界2（点击粘贴选择键，填入数字后肯定）； 终端1：在物理场工具栏中，点击边界中的终端； 选择边界11点击粘贴选择键，填入数字后肯定）； 终端下面的终端类型选择电压； 终端2：在物理场工具栏中，点击边界中的终端； 选择边界3（点击粘贴选择键，填入数字后肯定）； 终端下面的终端类型选择电压； 电屏蔽1：在物理场工具栏中，点击边界中的电屏蔽；

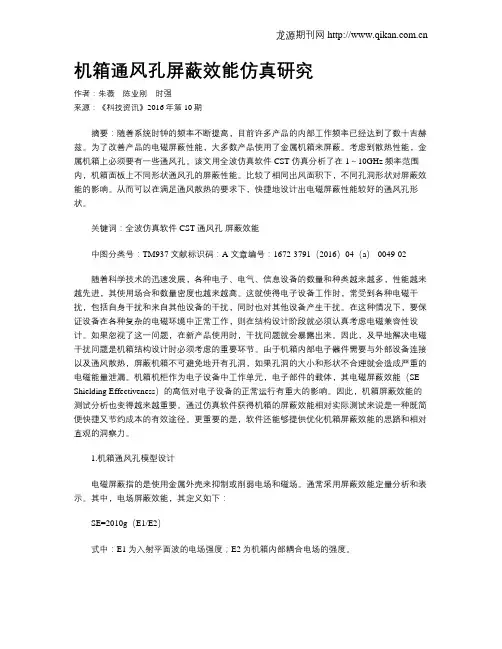

机箱通风孔屏蔽效能仿真研究
