电力系统调度交换专网IP专用交换机优化研究
２０１６年１２月 第４４卷 第６期（总第２４７期） Ｄｅｃ．２０１６ Ｖｏ１．４４ Ｎｏ．６（Ｓｅｒ．Ｎｏ．２４７）
电力系统调度交换专网ＩＰ专用交换机优化研究
Ｓｔｕｄｙ ｏｎ ｔｈｅ ＩＰ ＰＢＸ Ｏｐｔｉｍｉｚａｔｉｏｎ ｏｆ Ｐｏｗｅｒ Ｓｙｓｔｅｍ Ｄｉｓｐａｔｃｈｉｎｇ Ｅｘｃｈａｎｇｅ Ｎｅｔｗｏｒｋ
郝成斌 ，刘 伟 ，任 莹
（１．国网辽宁省电力有限公司信息通信公司，沈阳 １１００００；
２．中国电力．７－程顾问集团东北电力设计院有限公司，长春 １３００２１
摘 要：介绍了电力调度系统的现状，在分析某省电力调度交换专网发展和运行方式的基础上，提出一种适合该省 电力调度交换专网的ＩＰ专用交换机（ＩＰ ＰＢｘ）优化方案，该方案通过少量新增及多数搬迁调整调度交换专网的组 网架构，建立一张扁平化、集约化、高可靠的调度交换专网。 关键词：调度交换专网；ＩＰ专用交换机（ＩＰ ＰＢＸ）；网络建设；优化 中图分类号：ＴＭ７４；ＴＰ３９３．０３２ 文献标志码：Ｂ 文章编号：１００９—５３０６（２０１６）０６ ００２１—０４
随着国家对电力安全生产的重视，电力系统内
大部分系统都要求双系统备份的部署模式。电力系 统调度作为贯穿电力发、输、变、配、用５个环节，是
支撑坚强智能电网的重要手段＿１］，故对电力调度系
统的安全性、可靠性和运行稳定性提出了非常高的
要求，技术选择应充分考虑对整个通信系统安全性
的影响。 现阶段电力调度交换专网组网方案主要有３
种：基于传统电路交换控制的组网方案，基于软交换
控制的组网方案以及传统电路交换与软交换混合组 网方案＿２］。目前，国网省公司调度交换专网一般分为
３层结构，分别是省级调度交换中心（以下简称“省 调”）及省级调度交换灾备中心（以下简称“备调”）组
成的核心层，地区调度交换中心（以下简称“地调”）
及地区第二汇聚点组成的汇聚层，变电站及直属单 位构成的接人层。下面分别就上述３种组网方案进
行分析。
１ 电力调度系统现状
１．１ 传统电路交换专网及其优缺点
国家电网的大部分省公司均采用传统的电路交
换技术组网，这种组网方式与２００８年某省级公司调
度交换专网相同，全部采用２ Ｍｂｉｔ／ｓ组网。该省调 和备调为全省调度交换专网的核心枢纽节点，核心 层面配备有２套核心调度交换机，２套设备异机同 组、互为备份，与各地调的调度交换机采用２ Ｍｂｉｔ／ｓ 中继互联；该省级超高压公司配置有２套调度交换
机，与省调的调度交换机２ Ｍｂｉｔ／ｓ中继互联，与省 公司所属的有调度交换机的５００ ｋＶ变电站采用２ Ｍｂｉｔ／ｓ中继互联；接入层面的２２０ ｋＶ变电站、直调
电厂的调度交换机与地调的２套调度交换机２ Ｍｂｉｔ／ｓ中继互联，不具备调度机的６６ ｋＶ变电站采 用脉冲编码调制（ＰＣＭ）设备放小号方式实现调度
电话。 这种组网方案的优点为：系统可靠性非常高、技 术成熟且语音质量好。其缺点有：连接建立的时问 长、独占线路、线路利用率低、无纠错机制等＿３］；业务
模式单一，仅支持语音业务，无法整合语音、数据等 多种业务；调度与被调端经常采用点对点ＰＣＭ设 备，浪费投资，调度端大量的ＰＣＭ设备也占用了机
房资源；无法对分布在各地的设备实施远程管理，数 据修改、跟踪、存储等，大量的后期维护造成人、财、 物资源的浪费。 １．２软交换专网及其优缺点
目前，国网另一省级公司采用软交换体制的调 度交换专网，这种组网方式采用ＩＰ全连接，适合全 省自上而下已具备良好的ＩＰ网络环境使用。接入层
站点配置基于ＩＰ的智能终端，可支持多媒体业务， 已有的模拟电话可通过新增模拟网关接入到软交换 系统中；核心层最明显的特点是控制与承载分离，分
收稿日期：２０１６—０９—３０ 作者简介：郝成斌（１９６０），男，高级工程师，从事通信改造项目前期计划编制工作。
・２１・
２０１６年１２月 第４４卷 第６期（总第２４７期） Ｄｅｃ．２０１６ Ｖｏ１．４４ Ｎｏ．６（Ｓｅｒ．Ｎｏ．２４７）
为软交换核心服务器（１＋１冗余配置）和各类应用 服务器，系统采用全ＩＰ（ＶｏｌＰ）技术将语音信号数字 化编码、压缩处理成帧，然后封装成ＩＰ数据包在传
输控制协议／因特网互联协议（ＴＣＰ／ＩＰ）网络上传 输，从而实现ＩＰ网络语音通信 ］。
这种组网方案优点是：网络采用分层开放结构， 结构简单灵活，具有较好的扩展性和升级能力；网络
支持的业务类型多样，终端接入非常灵活，如模拟话 机、ＩＰ话机、视频话机、智能调度控制台等均可在软 交换平台上扩展［５ ；软交换采用统计时分复用方式，
根据网络能力和用户需求动态分配带宽，故网络资
源利用率高；软交换专网管理系统可实时监控维护 网内各类设备，也可统一管理、操作所属变电站及下
级站点。其缺点有：与传统电路交换专网相比，软交 换为保障语音业务服务质量（ＯｏＳ）要求，对ＩＰ网络
环境要求高，所有节点的数据设备均需具备多协议 标签交换虚拟专网（ＭＰＬｓ ＶＰＮ）功能，故专网建设
投资较大；软交换采用“尽力而为”的无连接服务，与 电路交换相比可靠性低；调度端与被调端需要两路
不同路由的ＩＰ通道，由于部分变电站的数据网通道 承载在传输网上，故组织双ＩＰ通道往往较为困难。
１．３混合组网及其优缺点 为了保留电路交换的高可靠性，同时享受软交
换带来的业务多样性等优势，业界探索了基于电路 交换和ＶｏｌＰ软交换相结合的混合组网方式，国网
内多个省公司、地市公司采用该组网方案。这种组网
方式对传统电路调度交换专网不做全网改造，仅在 省调、地调、省调直调电厂的调度交换机新增ＩＰ中
继网关，从而与新增的软交换系统互联，５００ ｋＶ／ ２２０ ｋＶ变电站（以下简称变）或电厂原具备双模功 能的调度台通过２ Ｍｂｉｔ／ｓ专线和ＩＰ分别接入两个
系统，无ＩＰ调度台的站点新增ＩＰ调度台或ＩＰ电话 接人软交换系统。通过软件实现调度台统一接续，达
到双机或三机同组效果，将传统电路交换的主备系 统与软交换系统统一，实现数据共享，达到３套系统 同步通信，实现两网融合 ］。
这种组网方案优点是：原本布置ＰＣＭ设备的
站点可替换为ＩＰ调度台，节省了大量投资，ＰＣＭ设 备的退网也解决了运维管理难的问题；新建的软交
换系统基本上独立于２ Ｍｂｉｔ／ｓ传输网，ＩＰ调度台与
传统话机成为两套互为备用的独立电话系统，实现 双通道双设备，进一步提高了调度电话的可靠性；在 已有电路交换专网通过内置中继网关与软交换互
联，配合调度终端实现双模接口冗余、跨网重组等功
・２２・ 能，与现有网络无缝融合，保护了前期投资。其缺点 有：核心层和汇聚层站点最低需要配置２套不同体
制的调度交换汇接设备，仅为实现单一调度电话功
能部署两张网络造成资金浪费；网络结构较为混乱， 接人层站点设备种类繁多。
２某省省级电力调度交换专网发展过程
ａ．２００５至２００６年，某省级电力调度交换专网
经历两期新建后基本形成了省、地两级汇接中心的
双平面调度交换专网，覆盖省调、地调、５００ ｋＶ／２２０ ｋＶ变及直调电厂，组网通道均采用２ Ｍｂｉｔ／ｓ数字
通道。 ｂ．２００８至２０１１年，该省级电力调度交换专网 经历３次扩容改造后，每个地区除地调外在２个集
控中心配置了２套具有ＩＰ功能的调度行政合一交 换机，并且２套调度交换机以异机同组的方式运行，
最终形成了以２２０ ｋＶ变／操作队为接入节点，地区
局／集控中心为汇聚节点，该省级调度及其和Ｂ备
调为核心节点的网络拓扑结构，接人方式２ Ｍｂｉｔ／ｓ、
ＩＰ并存。同时，在超高压局配置了２台具备ＩＰ功能 的调度交换机，５００ ｋＶ变采用２ Ｍｂｉｔ／ｓ、ＩＰ方式接
人超高压局。 Ｃ．２０１２至２０１４年，随着ＩＰ调度交换机扩容工
程、调度交换网容灾工程及农网改造工程的实施，调
度主机侧授权软件根据规划一次性预留出至“十二
五”末期所有接人节点（含国网和农网变）的数量，新 建站点仅购买用户侧硬件即可接人调度交换网中。
调度交换网容灾工程对于２套ＩＰ调度行政合一交
换机设置在同一个节点的地区进行搬迁，满足通信 网络容灾的要求。农网改造工程对农网变电站统一
配置了ＩＰ调度电话，为农网变电站统一调度管理奠 定基础。 当前该省级调度交换专网现状见图１。
３某省省级电力调度交换专网ＩＰ优化方案
３．１ 某省省级ＩＰ ＰＢＸ组网远景方案
为了保护前期投资，建立一个网络架构清晰、复 杂度低的调度交换专网，结合该省电力调度交换专
网现状及发展历程，提出一种基于ＩＰ专用交换机 （ＩＰ ＰＢＸ）技术的优化改造方案，采用有ＶｏｌＰ功能
的调度程控交换技术组网，形成变电站／电厂一地调 ２０１６年１２月 第４４卷 第６期（总第２４７期） 吉 林 电 力 Ｊｉｌｉｎ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｄｅｃ．２０１６ Ｖｏ１．４４ Ｎｏ．６（Ｓｅｒ．Ｎｏ．２４７）
图例：ｏ电路调度交换机——２Ｍｂｉ 连接 （二）ＩＰ￣ｑ， 一一一ＩＰ连接
ＩＰ调度台
图１ 某省调度交换专网现状 ／第２汇聚点一省调／备调逐级汇接结合复合双归的 网络结构。从层次上看省调和备调、地调和第２汇聚 点在功能上应完全一致，在结构上应互为备用，在业 务上应相互独立。“十二五”末期，省调、各地调、变电
站的电路交换设备逐步退出运行，全省核心层面的 ３套调度机整合为２套，各地区汇聚层面的４套调 度机整合为２套，各地调ＰＣＭ设备随调度机一同 退出运行。除电厂外的站点全部采用ＩＰ方式接入调
度交换专网中。该省级ＩＰ ＰＢＸ调度交换组网远景 方案见图２。
核心节点（省调和备调）各设置１套ＩＰ调度机， ２套调度机采用２×２ Ｍｂｉｔ／ｓ中继互联，异机同组运 行；汇聚节点（地调和第２汇聚点）各设置１套ＩＰ调
度机，２套调度机采用２×２ Ｍｂｉｔ／ｓ中继互联，异机 同组运行；省调和地调之间、备调和第２汇聚点之间
采用２×２ Ｍｂｉｔ／ｓ中继互联，组成“口”字型网络结 构；２２０ ｋＶ／６６ ｋＶ变自地调和第２汇聚点延伸ＩＰ 调度台，直调电厂采用２ Ｍｂｉｔ／ｓ中继与地调和第２
汇聚点的调度机互联。 该方案基于ＩＰ网络技术，全部采用具有ＶｏＩＰ
功能的调度程控交换机组网，面向新增众多调度对 象开放技术，开创了国内电力系统调度交换专网通 信组网的新模式。
３．２网络优化步骤 ａ．对该省级调度机改造。拆除省调现有的２台
传统程控调度机并配置１套ＶｏＩＰ调度程控交换 机，与Ｂ备调的Ｈｉｐａｔｈ４０００ ＶｏＩＰ型调度机异机同 组运行，省调调度机分别采用２×２ Ｍｂｉｔ／ｓ数字中
继与Ｂ备调互联，与其网调１×２ Ｍｂｉｔ／ｓ互联。结合 图例：ｏ电路调度交换机——２Ｍｂｉｔ／ｓ￣ ｏ ＩＰ调度交换机 一一ＩＰ连接
ＩＰ调度台
图２某省ＩＰ ＰＢＸ调度交换组网远景方粟 调度交换专网远景规划，省调新增的调度机对１４个 地调的调度机各开通２×２ Ｍｂｉｔ／ｓ数字中继，Ａ等５
个地区地调ＩＰ调度机原对Ｂ备调的２ Ｍｂｉｔ／ｓ数字 中继本期改接至省调新增调度机上，ｃ等９个地调
调度机对省调的２ Ｍｂｉｔ／ｓ数字中继板利用旧的现 有板卡。 ｂ．对Ａ等５个地区调度交换专网改造。Ａ等５ 个地区的调度交换专网组网现状相同，以Ａ地区为
电力无线专网系统组网方案研究
电力无线专网系统组网方案研究
蒋旭东; 吕志来; 喻宜; 张东
【期刊名称】《《电子测试》》
【年(卷),期】2019(000)021
【总页数】5页(P90-94)
【关键词】业务需求; 组网方案; 安全防护; 深度覆盖
【作 者】蒋旭东; 吕志来; 喻宜; 张东
【作者单位】北京许继电气有限公司 北京 100085
【正文语种】中 文
0 引言
国家电网公司把“打造与电网融合发展的公司‘第二张网（全业务泛在电力物联网）’，驱动能源互联网构建”作为新时代信息通信发展的战略目标。“十三五”以来，终端通信接入网的大力建设为这一目标奠定了基础。目前，在10kV电网及用户侧部署采集、监测、实时控制终端数量已超1200万台，至“十三五”末还将增加500万台。同时，业务对通信时延、可靠性、安全性等通信性能指标提出了更高的要求[1]。
终端接入通信的技术体制可选择光纤专网、电力线载波、无线公网、无线专网等方式。经分析验证，无线专网优势明显，一是相较光纤专网更经济，建设更便捷。无线专网单终端通信成本仅需0.3万元，建设可充分利用变电站、供电所等自有物业，建设工期短、难度低。二是相较无线公网具有无法比拟的安全性、可靠性和时延性能优势。无线专网独立承载电力业务，可实现业务物理隔离和可靠通信，另外，实测无线专网端到端时延最低可达24ms，优于业务需要。三是相较于电力线载波，无线专网可应用于10kV及以下“最后一公里”区段的终端接入，作为中长距离电力终端通信的主方式[2-4]。
建设电力无线专网将提升接入网建设经济效益，弥补光纤专网、无线公网建设与应用局限，拓展电网业务支撑能力及应用范围，其泛在、高速、安全、智能的特点符合泛在电力物联网建设要求，实现电网海量业务终端及电力用户数据的双向实时交互，支撑能源互联网发展。
1 电力无线专网需求分析
电力无线专网适用于A+、A类供电区域中光纤敷设难度较大的区域，B、C类供电区域，以及D类供电区域中具有控制类业务需求的区域，承载的业务分为控制、采集、移动应用三类。控制类业务包括基础业务的配电自动化、分布式电源、精准负荷控制业务。采集类业务包括基础业务的用电信息采集、一体化电量线损采集系统、电动汽车充电站(桩)，扩展业务的现场视频监控、变电站综合监测、输电线路状态监测、开闭所环境监测、配电所综合监测、电能质量监测、智能家居等。移动应用类业务包括扩展业务的智能营业厅、营销稽查、输变配机器人巡检、仓储管理、移动缴费、移动IMS语音、应急通信、现场安全管控等。
探讨电力系统电话交换网上计算机通信的试验
电力科技
探讨电力系统电话交换网上计算机通信的试验
熊 伟
（江西赣西供电公司）
【摘要】电话网络是电力系统的组成部分，电话是电信的基
本业务之一，电力系统电话网包括行政电话交换网和调度电话交换
网，其承载了调度指挥、行政办公、生产、电话会议等通信业务。
在电力生产中发挥着不可或缺的作用。论述电力系统电话交换网在
计算机通信的应用是促进未来通信网络发展的基本条件。
【关键词】电力系统；电话交换网；计算机通信
随着我国电力系统的不断完善和发展，电力系统中计算机通信 发展也越来越迅速，采用信息分层管理辅助计算机通信的方法，能
够满足各级调度对实时信息的需求，还能减少投资力度。在过去的
通信系统中，大多采用专线通信额方式，但在通信业务量少的时候，
用专线通信的利用率不高。所以，电话交换网通信就成为了一种新
的通信方式，通过把计算机通信与电话系统连接，既能够实现电话
通话，还能使用计算机通信进行实时信息和数据的传输，这样大大
减少了通信设备和通信线路的投资，提高了电话系统的使用效率。
１电话交换网的概念及应用 １．１概念
电话交换网是我们日常生活中的电话网，是传递电话信息的电
信网，也可以进行交互型话音通信：开放电话业务的电信网。电话 网包括本地电话网、长途电话网、国际电话网等多种类型，是业务
量最大、服务面最广的电力通信网络。最早的电话通信形式是两部 电话机利用导线连接起来的通信工具，当某一地区电话用户增多时
使用户能够实现相互间的两两通话，电话交换机就得到了应用，电
话交换机是电话交换网中的主要组成部分，用交换机完成任意两个
用户的连接，就能够形成一个以交换机为中心的单局制电话交换网。 １．２应用
在社会公共环境下，公共电话交换网得到了广泛的应用，在日
常生活中经常使用，公共电话交换网是一种模拟技术为基础的电路 交换网络，它是电话交换网的组成部分。在众多广域网技术中，通
过公共电话交换网进行互联所要求的通信费用最低，但其数据传输

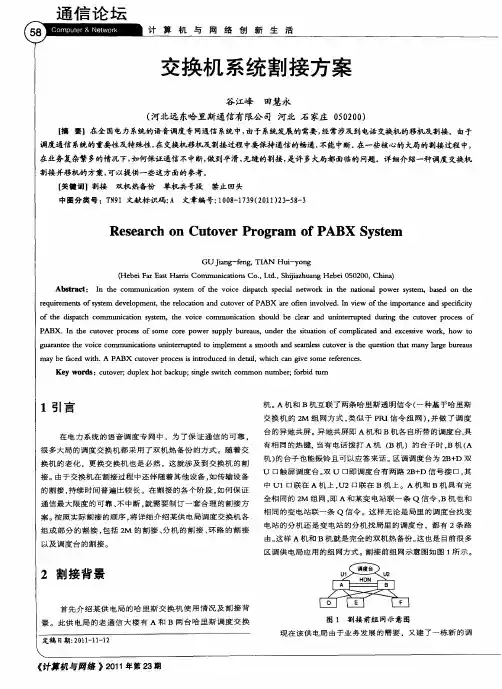

交换机系统割接方案
通信论坛
计算机与网络创新生活
交换机系统割接方案
谷江峰田慧永
（河北远东哈里斯通信有限公司河北石家庄Ｏ５Ｏ２００）
【摘要】在全国电力系统的语音调度专网通信系统中，由于系统发展的需要，经常涉及到电话交换机的移机及割接。由于 调度通信系统的重要性及特殊性，在交换机移机及割接过程中要保持通信的畅通，不能中断。在一些核心的大局的割接过程中，
在业务复杂繁多的情况下，如何保证通信不中断，做到平滑、无缝的割接，是许多大局都面・Ｉ占的问题。详细介绍一种调度交换机
割接并移机的方案，可以提供一些这方面的参考。 【关键词】割接双机热备份单机共号段禁止回头 中图分类号：ＴＮ９１文献标识码：Ａ文章编号：１００８－Ｉ７３９（２０１１）２３－５８－３
Ｒｅｓｅａｒｃｈ ｏｎ Ｃｕｔｏｖｅｒ Ｐｒｏｇｒａｍ ｏｆ ＰＡＢＸ Ｓｙｓｔｅｍ
ＧＵ Ｊｉａｎｇ—ｆｅｎｇ，ＴＩＡＮ Ｈｕｉ—ｙｏｎｇ （Ｈｅｂｅｉ Ｆａｒ Ｅａｓｔ Ｈａｍｓ Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ Ｃｏ．，Ｌｔｄ．，ｓ ｉａｚｈｕａｎｇ Ｈｅｂｅｉ ０５０２００，Ｃｈｉｎａ） ｓｙｓｔｅｍ ｏｆ ｔｈｅ ｖｏｉｃｅ ｄｉｓｐａｔｃｈ ｓｐｅｃｉａｌ ｎｅｔｗｏｒｋ ｉｎ ｔｈｅ ｎａｆｉｏｎ￣ｐｏｗｅｒ ｓｙｓｔｅｍ，ｂａｓｅｄ ｏｎ ｔｈｅ
ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｆ ｓｙｓｔｅｍ ｄｅｖｅｌｏｐｍｅｎｔ．ｔｈｅ ｒｅｌｏｃａｔｉｏｎ ａｎｄ ｃｕｔｏｖｅｒ ｏｆ ＰＡＢＸ ａｒｅ ｏ缸ｎ ｉｎｖｏｌｖｅｄ．Ｉｎ ｖｉｅｗ ｏｆ ｔｈｅ ｉｍｐｏｒｔａｎｃｅ ａｎｄ ｓｐｅｃｉｆｉｃｉｔｙ ｏｆ ｔｈｅ ｄｉｓｐａｔｃｈ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｙｓｔｅｍ，ｔｈｅ ｖｏｉｃｅ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｈｏｕｌｄ ｂｅ ｃｌｅａｒ ａｎｄ ｕｎｉｎｔｅｒｒｕｐｔｅｄ ｄｕｒｉｎｇ ｔｈｅ ｃｕｔｏｖｅｒ ｐｒｏｃｅｕ ｏｆ
ＰＡＢＸ．Ｉｎ ｔｈｅ ｃｕｔｏｖｅｒ ｐｒｏｃｅｓｓ ｏｆ ｓｏｍｅ ｃｏｒｅ ｐｏｗｅｒ ｓｕｐｐｌｙ ｂｕｒｅａｕｓ，ｕｎｄｅｒ ｔｈｅ ｓｉｔｕａｔｉｏｎ ｏｆ ｃｏｍｐｌｉｃａｔｅｄ ａｎｄ ｅｘｃｅｓｓｉｖｅ ｗｏｒｋ，ｈｏｗ ｔｏ ｇｕａｒａｎｔｅｅ ｔｈｅ ｖｏｉｃｅ ｃｏｍｍｕｎｉｃａｔｉｏｎｓ ｕｎｉｎｔｅｒｒｕｐｔｅｄ ｔｏ ｉｍｐｌｅｍｅｎｔ ａ ｓｍｏｏｔｈ ａｎｄ ｓｅａｍｌｅｓｓ ｃｕｔｏｖｅｒ ｉｓ ｔｈｅ ｑｕｅｓｔｉｏｎ ｔｈａｔ ｍａｎｙ ｌａｒｇｅ ｂｕｒｅａｕｓ

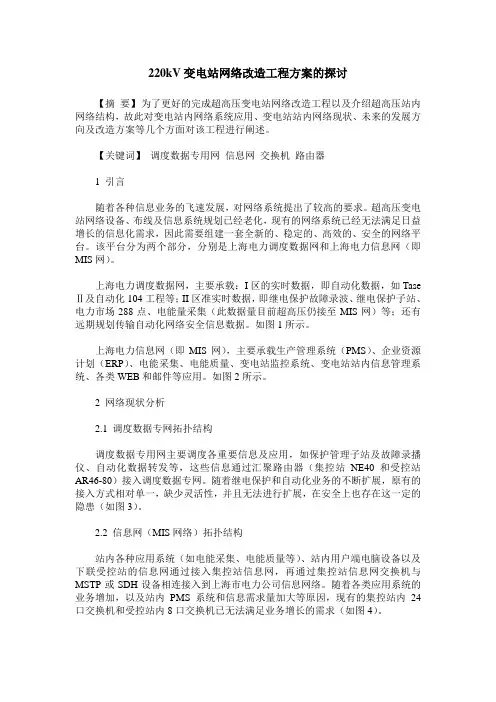

220kV变电站网络改造工程方案的探讨
220kV变电站网络改造工程方案的探讨
【摘 要】 为了更好的完成超高压变电站网络改造工程以及介绍超高压站内网络结构，故此对变电站内网络系统应用、变电站站内网络现状、未来的发展方向及改造方案等几个方面对该工程进行阐述。
【关键词】 调度数据专用网 信息网 交换机 路由器
1 引言
随着各种信息业务的飞速发展，对网络系统提出了较高的要求。超高压变电站网络设备、布线及信息系统规划已经老化，现有的网络系统已经无法满足日益增长的信息化需求，因此需要组建一套全新的、稳定的、高效的、安全的网络平台。该平台分为两个部分，分别是上海电力调度数据网和上海电力信息网（即MIS网）。
上海电力调度数据网，主要承载：I区的实时数据，即自动化数据，如Tase
Ⅱ及自动化104工程等；II区准实时数据，即继电保护故障录波、继电保护子站、电力市场288点、电能量采集（此数据量目前超高压仍接至MIS网）等；还有远期规划传输自动化网络安全信息数据。如图1所示。
上海电力信息网（即MIS网），主要承载生产管理系统（PMS）、企业资源计划（ERP）、电能采集、电能质量、变电站监控系统、变电站站内信息管理系统、各类WEB和邮件等应用。如图2所示。
2 网络现状分析
2.1 调度数据专网拓扑结构
调度数据专用网主要调度各重要信息及应用，如保护管理子站及故障录播仪、自动化数据转发等，这些信息通过汇聚路由器（集控站NE40和受控站AR46-80）接入调度数据专网。随着继电保护和自动化业务的不断扩展，原有的接入方式相对单一，缺少灵活性，并且无法进行扩展，在安全上也存在这一定的隐患（如图3）。
2.2 信息网（MIS网络）拓扑结构
站内各种应用系统（如电能采集、电能质量等）、站内用户端电脑设备以及下联受控站的信息网通过接入集控站信息网，再通过集控站信息网交换机与MSTP或SDH设备相连接入到上海市电力公司信息网络。随着各类应用系统的业务增加，以及站内PMS系统和信息需求量加大等原因，现有的集控站内24口交换机和受控站内8口交换机已无法满足业务增长的需求（如图4）。

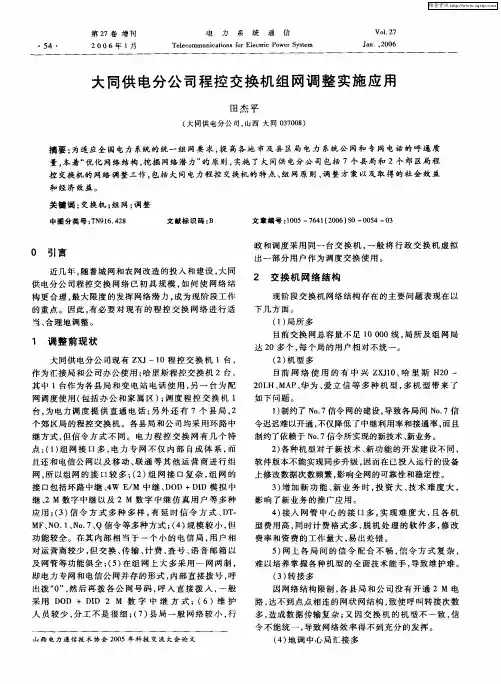

大同供电分公司程控交换机组网调整实施应用
