锡银铜合金特性
SAC305
电子产品相关知识 2006-11-27 09:34:28 阅读117 评论0 字号：大中小 订阅
合金 SAC305 SnCu0.7 SAC0307 SnPb37
成分 Sn96.5%;
Ag3.0%;
Cu0.5% Sn99.3%; Cu0.7% Sn99.0%;
Ag0.3%;
Cu0.7% Sn63%;
Pb37%
材料性能 熔点/ Tm（℃） 217 227 217-225 183
力学特性 UTS强度/σ（MPa） 45 22 40 31-46
延伸率/δ（%） 22.25 20.8 22 35-176
屈服强度/σ0.2 (MPa) 35 16 30 27.2
电学特性 电阻率/ρ（Ωmm2/m） 0.12 0.129 0.133
电导率/σ（106S/m） 8.33 7.77 7.52
导电性σ/σCu(IACS%) 13.94 13 12.58
密度/ρ（g/cm3） 7.37 7.3 7.31 8.4
表面张力(mN/m,air) 420 热膨胀系数 10 -5 / °C 1.91 2.54
焊料性能 剪切强度 /τ （ MPa ） 43 28.4
焊点表观亮度 与 SnCu0.7相似 较光亮 比 SnCu0.7
稍差 光亮
铺展面积 / S （ mm 2 /0.2mg ） 65.59 62.38 63.97
润湿性 实际润湿力 / F
(mN) 5.91
3s润湿力/ F (mN) 6.28
周期末尾润湿力/ F (mN) 6.38
最大润湿力/ F (mN) 6.44
实际润湿力/理论润湿力(%) 73.14
周期末尾润湿力/最大润湿力(%) 98.45
疲劳性能 从-40°C到+150°C经过735次温度循环变化后金属间的焊层明显断裂 成本
注：SAC0307的性能一般介于SAC305和SnCu0.7之间。
SAC0307 合金与 SAC305 以及 SnCu0.7 合金的优缺点对比
合金 焊接熔化特性 焊点光亮度 焊点润湿性 成本（目前金属价） 综合评价
SAC0307 熔点： 217~225 ，采用改良的 SAC305 曲线完全可以实现良好的焊接，焊点性能优越，抗机械疲劳能力强。 焊点亮度稍差。因其凝固区间宽，几乎整个焊点范围内同时出现凝固偏析的现象，表面微观观察显粗糙，呈现类似消光的现象。但焊点组织性能好。如适当提高焊接后的冷却速度可以改善焊点亮度。 焊点润湿性好，完全可以达到 SAC305
合金的效果。 86 成本适中，但在无铅体系中较低。采用该合金进行回流焊可采用
SAC305 的曲线，适当延长 2S 的焊接时间（因凝固区间的存在）可以达到良好的焊接效果。焊点效果稍差，但绝不影响焊接性能。
推荐使用
SAC305 熔点： 217 ， SAC 系列合金中温度最低，容易实现焊接，但并非真正的共晶合金，焊点容易产生凝固偏析，出现“引剿”。 焊点亮度好。 焊点润湿好。 170 成本高，资源储量不足以支持其继续发展。焊点的组织性能得到怀疑，有待进一步证实。
不推荐。
SnCu0.7 熔点： 227 ，为共晶合金，熔点高导致相应的焊接温度提高，需要设备、工艺等做相应的调整。 焊点亮度好。在添加微量的稀土元素后，合金的组织性能与焊点亮度均可达到
SAC305 合金的状态。 焊点润湿稍差。 75 成本低，焊点亮，组织性能好（添加元素改善了普通合金的性能）。焊接温度高，如果工艺、设备及配套材料能满足其焊接要求，建议 采用。
选择使用
SnPb37 熔点： 183 ，共晶合金焊料，性能好。但不环保。 焊点亮度好。 焊点润湿好。 54 ---------------
SAC305无铅锡膏 2010-12-10 19:32:02
SAC305无铅锡膏
一. 适用合金
适用合金: Sn96.5Ag3.0Cu0.5
二. 产品特点
1. 宽松的回流工艺窗口
2. 低气泡与空洞率
3. 透明的残留物 4. 极佳的润湿与吃锡能力
5. 可保持长时间的粘着力
6. 杰出的印刷性能和长久的模板寿命
三.合金特性
合金成份 Sn96.5/Ag3.0/Cu0.5 85℃热导率 W/(m·K) 64
合金熔点 （ ℃ ） 217-220 铺展面积(通用焊剂)（Cu；mm/0.2mg ） 65.59
合金密度
（ g/cm3 7.37 0.2%屈服强度（ MPa ） 加工态 35
铸态 ----
合金电阻率（μΩ·cm） 12 抗拉强度（MPa ） 加工态 45
铸态 ----
锡粉型状 球形 延伸率（ %） 加工态 22.25
铸态 ---- 锡粉粒径 ( um )
Type 4 Type 3 宏观剪切强度（MPa） 43
20-38 25-45 执膨胀系数（10/K） 19.1
四. 助焊膏特性
参数项目 标准要求 实 际结果
助焊剂等级 ROL1( J-STD-004 ) ROL1合格
卤素含量 （Wt%） L1：0-0.5; M1：0.5-2.0
H1：2.0 以上；(IPC-TM-6502.3.35) 0.105 合格(L1)
表面绝缘阻抗（SIR） 加潮热前 1×10Ω IPC-TM-650
2.6.3.3 5.5×10Ω
加潮热 24H 1×10Ω 6.3×10Ω
加潮热 96H 1×10Ω 3.8×10Ω
加潮热168H 1×10Ω 1.8×10Ω
水溶液阻抗值 QQ-S-571E 导电桥表 1×10Ω 5.5×10Ω 合格
铜镜腐蚀试验 L：无穿透性腐蚀
M：铜膜的穿透腐蚀小于 50%
H：铜膜的穿透腐蚀大于 50% 铜膜减薄，无穿透性腐蚀
合格（ L ） ( IPC-TM-650 2.3.32 )
铬酸银试纸试验 ( IPC-TM-650 ) 试纸无变色 试纸无变色（合格）
残留物干燥度 ( JIS Z 3284 ) In house 干燥 干燥（合格
五. 锡膏技术参数
参数项目 标准要求 实际结果
助焊剂含量（wt%） In house 9~15wt%（± 0.5） 9~15wt%（± 0.5）合格 ）
粘度（Pa.s） In house Malcom 25℃ 10rpm220 ± 30,(具体见各型号的检测标准) 205Pa.s 25℃（ 合格 ）
扩展率（%） JIS Z 3197 Copper plate(89%metal) In
house ≥75% 83.3%（ 合格 ）
锡珠试验 ( JIS Z 3284 )( IPC-TM-650 2.4.43 )
1、符合图示标准 2、Type3-4 合金粉：三个试验模板中不应超过一个出有大于75um 的单个锡珠 1、符合图示标准
2、极少，且单个锡珠＜75um（合格）
坍
0.2mm 厚网印刷模板焊盘（0.63×2.03mm ( JIS Z 3284 )( IPC-TM-650 2.4.35)
① 25℃,在≥0.56mm 间隙不应出现桥连
② 150℃,在≥0.63mm 间隙不应出现桥连 ①25℃,所有焊盘间没有出现桥连
②150℃,所有焊盘间没有出现桥连（合格） 塌
试
验 0.2mm 厚网印刷模板焊盘（0.33×2.03mm） ( JIS Z 3284 )( IPC-TM-650 2.4.35)
① 25℃,在≥0.25mm 间隙不应出现桥连
② 150℃,在≥0.30mm 间隙不应出现桥连 ① 25℃,0.10mm以下出现桥连
② ②150℃, 0.20mm 以下出现桥连(合格）
0.1mm 厚网印刷模板焊（0.33×2.03mm） ( JIS Z 3284 )( IPC-TM-650 2.4.35)
① 25℃,在≥0.25mm 间隙不应出现桥连
② 150℃,在≥0.30mm 间隙不应出现桥连 ① 25℃,0.10mm以下出现桥连
② ②150℃, 0.15mm以下出现桥连（合格）
0.1mm 厚网印刷模板焊盘（0.20×2.03mm） ( JIS Z 3284 )( IPC-TM-650 2.4.35)
① 25℃,在≥0.175mm 间隙不应出现桥连
② 150℃,在≥0.20mm 间隙不应出现桥连 ① 25℃,0.08mm 以下出现桥连
② ②150℃, 0.10mm 下出现桥连（合格）
锡粉粉末大小分布 （ IPC-TM-650 2.2.14.1 ） 最大粒径：49um； ＞45um：0.5%
25-45um：92%；＜20um：0.5%（合格） Type 最大粒径 ＞45um 45-25um
3 <50 <1% >80%
Type 最大粒径 ＞38um 38-20um 最大粒径：39um；>38um：0.5%38-20um：95%；＜20um：0.5%（合格） 4 ＜40 ＜1% ＞90%
锡粉粒度形状分布 （ IPC-TM-650 2.2.14.1 ）球形（≥90%的颗粒呈球型） 97%颗粒呈球形（合格） 钢网印刷持续寿命 In house 12 小时 ＞12 小时 (合格）
保质期 In house 6个月 6个月（合格）
六.应用
1．如何选取用本系列锡膏
客户可根据自身产品及工艺的要求选择相应的合金成份、锡粉大小及金属含量，锡粉大小一般选T3（mesh –325/+500，25~45μm），对于 Fine pitch，可选用更细的锡粉。
2．使用前的准备
1) “回温”
锡膏通常要用冰箱冷藏，冷藏温度为5~10℃为佳。故从冷箱中取出锡膏时，其温度较室温低很多，若未经“回温”，而开启瓶盖，则容易将空气中的水汽凝结，并沾附于锡浆上，在过回焊炉时（温度超过 200℃），水份因受强热而迅速汽化，造成“爆锡”现象，产生锡珠，甚至损坏元器件。
回温方式：不开启瓶盖的前提下，放置于室温中自然解冻, 回温时间：4 小时以上
注意：①未经充足的“回温”，不要打开瓶盖,
②不要用加热的方式缩短“回温”的时间
2) 搅拌
锡膏在“回温”后，于使用前要充分搅拌。
铜基钎料种类
铜基钎料种类
铜基钎料是一种用于连接和修复铜制品的材料，具有良好的导热性和导电性。它由铜及其他合金元素组成，可以在高温下熔化，并在冷却后形成坚固的连接。铜基钎料种类繁多，每种都具有不同的特性和应用领域。
我们来介绍银基铜钎料。它是将银与铜合金化而成的钎料，具有优异的导热性和导电性能。银基铜钎料广泛应用于电子器件的连接，如集成电路、电容器和电感等。通过使用银基铜钎料，可以确保电子器件之间的良好接触和传导，提高设备的性能和稳定性。
除了银基铜钎料，还有一种常见的是镍基铜钎料。镍基铜钎料是将镍与铜合金化而成的钎料，具有良好的耐腐蚀性和高温性能。它广泛应用于航空航天和化工领域，用于连接和修复高温环境下的铜制品。镍基铜钎料的使用可以确保连接点的稳定性和耐久性，避免因高温和腐蚀而导致的连接失效。
还有一种常见的铜基钎料是锡基铜钎料。锡基铜钎料是将锡与铜合金化而成的钎料，具有低熔点和良好的流动性。它广泛应用于制造业，用于连接和修复各种铜制品，如水管、电线和金属工件等。锡基铜钎料的使用可以提高连接的强度和密封性，确保连接点的稳定和耐用。
除了上述几种常见的铜基钎料，还有其他一些特殊用途的钎料。例如，钴基铜钎料具有高强度和耐腐蚀性，常用于船舶制造和海洋工程；铬基铜钎料具有高温和高压下的稳定性，适用于石油和化工领域；钛基铜钎料具有轻质和高强度，广泛应用于航空航天和汽车制造等领域。
铜基钎料种类繁多，每种都具有不同的特性和应用领域。无论是银基铜钎料、镍基铜钎料还是锡基铜钎料，它们都发挥着重要的作用，连接和修复着各种铜制品。通过选择适合的铜基钎料，我们可以确保连接点的稳定性、耐久性和良好的导热性，提高设备的性能和可靠性。

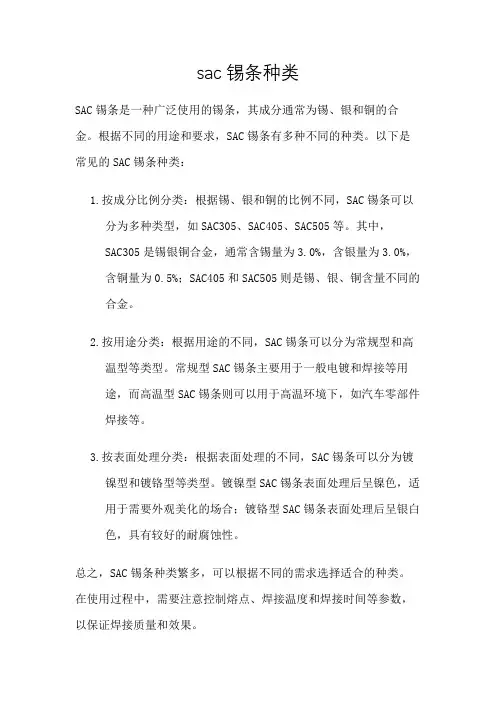

sac锡条种类
sac锡条种类
SAC锡条是一种广泛使用的锡条，其成分通常为锡、银和铜的合金。根据不同的用途和要求，SAC锡条有多种不同的种类。以下是常见的SAC锡条种类：
1.按成分比例分类：根据锡、银和铜的比例不同，SAC锡条可以分为多种类型，如SAC305、SAC405、SAC505等。其中，SAC305是锡银铜合金，通常含锡量为3.0%，含银量为3.0%，含铜量为0.5%；SAC405和SAC505则是锡、银、铜含量不同的合金。
2.按用途分类：根据用途的不同，SAC锡条可以分为常规型和高温型等类型。常规型SAC锡条主要用于一般电镀和焊接等用途，而高温型SAC锡条则可以用于高温环境下，如汽车零部件焊接等。
3.按表面处理分类：根据表面处理的不同，SAC锡条可以分为镀镍型和镀铬型等类型。镀镍型SAC锡条表面处理后呈镍色，适用于需要外观美化的场合；镀铬型SAC锡条表面处理后呈银白色，具有较好的耐腐蚀性。
总之，SAC锡条种类繁多，可以根据不同的需求选择适合的种类。在使用过程中，需要注意控制熔点、焊接温度和焊接时间等参数，以保证焊接质量和效果。
继电器常用材料及其主要特性
深圳市元则电器有限公司
厂址：东莞市塘厦镇塘龙西路永发工业城1E园区
深圳市元则电器有限公司
(元则电器/小殷) 继电器常用材料及其主要特性
8.1导电材料
继电器中导电材料大多数用黄铜或工业纯铜。它们的物理和机械特性见表（10-1）。工来纯铜的导电率和导热系数都仅次于银。黄铜的导电率和导热系数在铜合金中仅次于银青铜，比铍青铜还要高。所以在不要求弹性好的地方大多用黄铜做导电材料。工来纯铜因机械性能差，用得较少。
8.2弹性导电材料
弹性导电材料在继电器中多用作簧片材料。常用的有磷青铜和铍青铜。它们的物理机械特性见表（10-1）。它们的抗拉强度和延伸率比黄铜高许多，所以变形较大时不易产生塑性变形，也就是说有较好的弹性。铍青铜的导电率和导热系数比磷青铜都要高许多，机械强度也高得多，唯五缺点是价格较贵。且铍蒸气对人体有害，冶炼时产生环境污染。磷青铜的性能虽然较铍青铜差，但已能满足一般继电器的要求，而且价格便宜。所以一般民用继电器还是大量采用磷青铜做簧片材料。
8.3触点材料
对触点材料的要求：导电率和导热系数高，有一定的机械强度，易于加工、耐高温、耐化学腐蚀、抗氧化、耐电腐蚀、抗材料转移等。但是没有一种材料能完全满足上述要求，往往是导电率和导电系数高的材料却不耐电腐蚀。耐化学腐蚀的材料却不一定耐电腐蚀。硬度高的材料往往导电导热性能差等等。所以没有万能的材料。只能根据触点负载条件和对其电性能的要求来选不同的材料。人们为了满足各种各样的触点负载和其它性能要求，研制了许许多多不同的触点材料。所以触点材料品种非常多。
表（10-1） 常用铜合金成份及主要性能
材料名称主要成份 导热率导电率 弹性模数最大抗强断裂延伸 深圳市元则电器有限公司
厂址：东莞市塘厦镇塘龙西路永发工业城1E园区
深圳市元则电器有限公司
(元则电器/小殷) 状态 （w/m.K） (mΩ/.mm2) (KN/mm2) 度(N/mm2) (%)

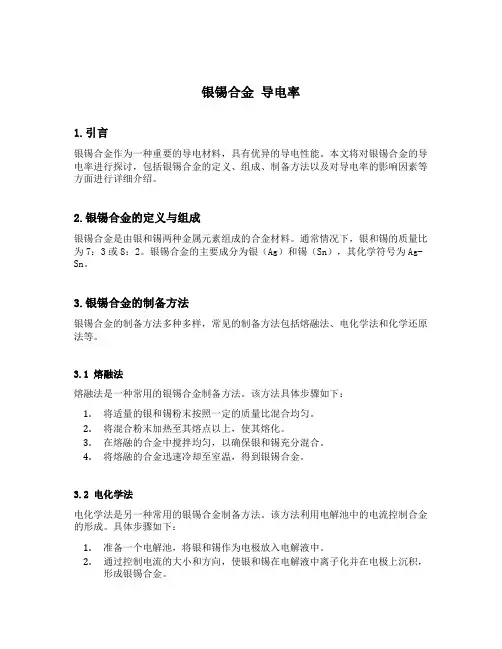

银锡合金 导电率
