北京某高层综合楼测量施工方案
完整版商业综合楼工程测量施工方案

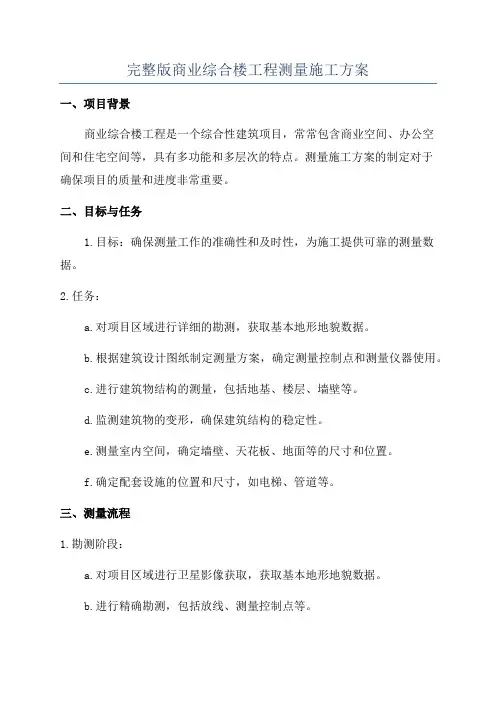

完整版商业综合楼工程测量施工方案一、项目背景商业综合楼工程是一个综合性建筑项目，常常包含商业空间、办公空间和住宅空间等，具有多功能和多层次的特点。
测量施工方案的制定对于确保项目的质量和进度非常重要。
二、目标与任务1.目标：确保测量工作的准确性和及时性，为施工提供可靠的测量数据。
2.任务：a.对项目区域进行详细的勘测，获取基本地形地貌数据。
b.根据建筑设计图纸制定测量方案，确定测量控制点和测量仪器使用。
c.进行建筑物结构的测量，包括地基、楼层、墙壁等。
d.监测建筑物的变形，确保建筑结构的稳定性。
e.测量室内空间，确定墙壁、天花板、地面等的尺寸和位置。
f.确定配套设施的位置和尺寸，如电梯、管道等。
三、测量流程1.勘测阶段：a.对项目区域进行卫星影像获取，获取基本地形地貌数据。
b.进行精确勘测，包括放线、测量控制点等。
2.建筑物结构测量阶段：a.根据设计图纸制定测量方案，确定测量控制点和测量仪器。
b.进行地基测量，包括基础和地下管道的测量。
c.测量建筑物各楼层的高程、平面尺寸和楼层平面位置。
d.测量建筑物墙壁、梁、柱等结构的尺寸和位置。
3.变形监测阶段：a.安装变形监测仪器，如位移传感器和应变计，监测建筑物的变形情况。
b.定期进行变形监测，记录和分析变形数据，确保建筑物结构的稳定性。
4.室内测量阶段：a.进行室内空间的测量，包括墙壁、天花板、地面等的尺寸和位置。
b.确定室内配套设施的位置和尺寸，如电梯、管道等。
四、测量仪器与技术1.测量仪器：a.全站仪：用于高程测量、平面尺寸测量、角度测量等。
b.GPS测量设备：用于获取地形地貌数据。
c.变形监测仪器：如位移传感器和应变计。
2.测量技术：a.三角测量法：用于测量较远距离的控制点位置。
b.GPS定位技术：用于获取地形地貌数据。
c.激光测距技术：用于测量建筑物室内空间的尺寸。
五、质量控制1.校正仪器：定期对测量仪器进行校正，确保准确性。
2.重复测量：对重要测量点进行重复测量，确保测量结果的准确性和一致性。
高层住宅施工测量施工方案
高层住宅施工测量施工方案一、工程概况本高层住宅项目位于_____，总建筑面积为_____平方米，地上_____层，地下_____层，建筑高度为_____米。
结构形式为_____，基础类型为_____。
二、编制依据1、《工程测量规范》（GB50026-2020）2、本工程施工图纸3、业主提供的测量控制点成果三、施工测量准备1、人员准备成立专门的测量小组，由_____名测量工程师和_____名测量员组成，负责整个工程的测量工作。
测量人员均经过专业培训，具备相应的资质和丰富的测量经验。
2、仪器准备根据工程需要，配备以下测量仪器：全站仪：精度为_____，用于控制网的建立和建筑物的定位测量。
水准仪：精度为_____，用于高程测量。
激光铅垂仪：用于竖向轴线的传递。
钢尺：＿____米，用于距离测量。
对讲机：＿____对，用于测量人员之间的通讯。
3、技术准备熟悉施工图纸，掌握建筑物的各种尺寸和标高。
对测量仪器进行校验和检定，确保仪器的精度符合要求。
编制测量施工方案，并向测量人员进行技术交底。
四、平面控制测量1、控制点的布设根据业主提供的测量控制点，在施工现场布设平面控制网。
控制点应选在通视良好、便于保存、不易被破坏的地方。
控制点之间的距离应适中，以满足测量精度的要求。
2、控制网的测量采用全站仪进行控制网的测量，按照边角测量的方法进行观测。
观测时应严格按照测量规范的要求进行操作，保证测量数据的准确性。
3、控制网的平差对观测数据进行平差处理，计算出控制点的坐标。
平差结果应符合测量规范的要求。
五、高程控制测量1、水准点的布设根据业主提供的水准点，在施工现场布设高程控制网。
水准点应选在稳定、不易被破坏的地方，且应与平面控制点相结合。
2、水准测量采用水准仪进行水准测量，按照四等水准测量的方法进行观测。
观测时应注意前后视距相等，消除视差，保证测量数据的准确性。
3、高程的计算对观测数据进行计算，求出各水准点的高程。
计算结果应进行闭合差的检核，闭合差应符合测量规范的要求。
超高层施工测量方案

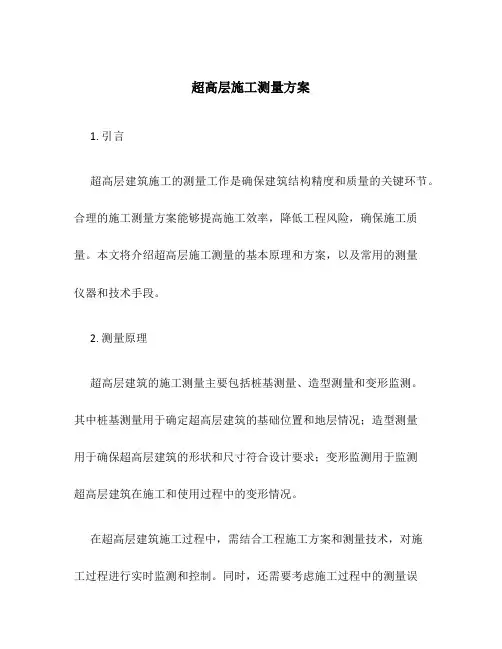

超高层施工测量方案1. 引言超高层建筑施工的测量工作是确保建筑结构精度和质量的关键环节。
合理的施工测量方案能够提高施工效率，降低工程风险，确保施工质量。
本文将介绍超高层施工测量的基本原理和方案，以及常用的测量仪器和技术手段。
2. 测量原理超高层建筑的施工测量主要包括桩基测量、造型测量和变形监测。
其中桩基测量用于确定超高层建筑的基础位置和地层情况；造型测量用于确保超高层建筑的形状和尺寸符合设计要求；变形监测用于监测超高层建筑在施工和使用过程中的变形情况。
在超高层建筑施工过程中，需结合工程施工方案和测量技术，对施工过程进行实时监测和控制。
同时，还需要考虑施工过程中的测量误差和不确定性对结果的影响，并采取相应的校正和补偿措施，以确保测量结果的准确性和可靠性。
3. 测量方案3.1 桩基测量方案桩基测量方案主要包括桩位测量和桩身测量两个方面。
3.1.1 桩位测量桩位测量是确定超高层建筑桩基位置的关键环节。
常用的桩位测量方法包括全站仪法、GNSS测量法和激光雷达测量法等。
在进行桩位测量时，要注意选择适当的测量仪器和参考坐标系，同时还要考虑地形和气象因素对测量结果的影响。
3.1.2 桩身测量桩身测量是确定桩基质量和地层情况的重要手段。
常用的桩身测量方法包括超声波测量、埋设传感器测量和窄巷摄影测量等。
在进行桩身测量时，要根据实际情况选择合适的测量技术和仪器，同时还要考虑测量误差和不确定性对结果的影响。
3.2 造型测量方案造型测量方案主要用于确保超高层建筑的形状和尺寸符合设计要求。
常用的造型测量方法包括全站仪法、激光扫描法和三维成像法等。
在进行造型测量时，要注意选择适当的测量仪器和扫描参数，同时还要考虑测量误差和不确定性对结果的影响。
3.3 变形监测方案变形监测方案主要用于监测超高层建筑在施工和使用过程中的变形情况。
常用的变形监测方法包括水准测量、测距法和应变测量等。
在进行变形监测时，要根据监测目标的特点选择合适的测量技术和仪器，同时还要考虑监测周期和数据处理方法。
综合楼工程测量方案
目录1. 编制依据 (2)2. 工程概况 (2)3. 测量概述 (2)3.1主要测量工作内容 (2)3.2测量技术难点 (3)4. 施工测量准备 (3)4.1现场勘察 (3)4.2人员组织 (3)4.3设备调配 (3)5. 平面及高程基准的建立 (4)5.1Ⅰ级场区控制网 (4)5.2Ⅱ级建筑物控制网 (5)6. 平面及标高控制 (6)6.1基本思路 (6)6.2地下结构施工测量 (6)7. 楼层轴线、标高放样 (8)7.1内控点的布置 (8)7.2标高竖向传递 (9)8. 资料管理 (12)8.1资料执行规范 (12)8.2资料汇编要求 (13)9. 质量控制 (13)10. 季节性施工测量应采取的措施及现场安全注意事项 (16)编制依据1.工程概况本工程位于*** 拟建建筑物名称为"45013***"，总建筑面积约2.2万㎡。
地上8层，局部1层（建筑面积16400㎡），地下车库2层（建筑面积6000㎡）。
目前已完成护坡桩及部分土方开挖。
2.测量概述2.1主要测量工作内容2.2测量技术难点3.施工测量准备3.1现场勘察到现场了解核实测量基准点是否稳固，通视条件如何，勘察场区及周边情况，作好记录。
并将所得到的资料按业主要求制成图纸，上报业主方进行审查。
3.2人员组织根据工程难度选配合适的测量人员并进行专业技术交底和安全技术交底，进场测量人员一律持证上岗。
本工程测量人员配备表如下：测量人员配置表3.3设备调配根据工程规模合理调配测量仪器，对所有进场的仪器设备进行校核，确保仪器运行正常，各项参数指标合格，并进行仪器技术交底。
所有进场设备均具有检定合格证书。
本工程投入测量仪器如下：主要测量仪器设备配置表4.平面及高程基准的建立本工程施工周期长、分部分项工程多。
结合现场情况，将控制网分两级测设，首先校核业主提供的基准点，校核无误后在建筑场地外围设置Ⅰ级控制网，主要点位设强制对中装置。
高层建筑测量方案

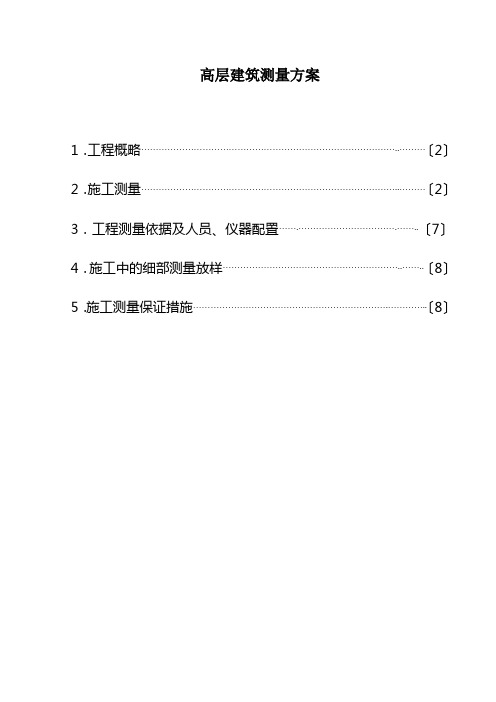

高层建筑测量方案1．工程概略 (2)2．施工测量 (2)3．工程测量依据及人员、仪器配置 (7)4．施工中的细部测量放样 (8)5．施工测量保证措施 (8)1工程概略朝阳区定福庄21#、22#楼工程为中建一局五公司经济适用房住宅工程，位于北京市朝阳区定福庄北里1号五公司院内，由两栋塔楼和地下车库三局部组成。
本工程占空中积1.62公顷，修建总面积为55620m²，地下两层，地上22层，为现浇剪力墙结构。
±0.000的相对标高为31.800m，现场自然空中相对标高为-1.5m。
地下室负二层3.3 m，负一层3.9m，地下车库3.6m，地上首层、规范层层高2.7m，檐高61.9m，修建总高度69.3m。
2施工测量2.1修建物定位：依据北京市规划管理局钉桩效果通知单，由测绘院在场内定位。
2.2平面控制测量：应用测绘院提供的四个楼角坐标点，在反省其内外业效果正确无误的前提下，依据此四点作修建物轴线控制桩。
按设计要求，本工程由两幢塔楼组成，基础局部及地下车库连为一个全体。
依据现场临树立置及施工流水段的需求，作出如下控制轴线：控制21#楼南南方向的轴线为A4、A11、A26三条轴，东西方向为CK、AH、CD三条轴；控制22#楼南南方向的轴线为B5、B12、B26三条轴，东西方向为CK、BH、CD三条轴〔详见附图1〕。
这样既保证了却构施工时整个修建物外部轴线的校核，又保证了流水段施工时第I 流水段内有两横两竖四条轴线，从而完成了全体与局部图形的规方。
在定位进程中依据«测量规程»及满足工程实践需求，采用修建物二级平面控制网的技术目的：单角测角中误差<12"，测距相对闭合差≤1/15000，采用仪器为日本TOPCON GTS301全站仪。
为到达技术要求，实践操作进程中，测角采用两测回法，测距为单向测两次取平均值。
测绘院提供的四个楼角坐标点在土方开挖时会被挖掉，为把测绘院提供点移到基坑中心，采用如下方法：以楼座的一个长方向为后视，转90度角，把两个短方向向外延伸一个相等的距离，失掉两点，以次两点作为一条基线，在这条线上做出长方向需求的控制轴线。
完整版高层住宅建筑工程测量施工方案
完整版高层住宅建筑工程测量施工方案高层住宅建筑工程的测量施工方案是为了确保施工过程中的精确性和安全性。
该方案包括以下几个主要步骤：1.工程前期准备在开始施工之前，需要进行充分的前期准备工作。
这包括查看施工图纸和相关设计文件，了解工程的整体情况和设计要求。
同时还需要确定测量的范围和目标，对有关的技术规范和测量方法进行研究和了解。
2.测量控制点的建立为了保证测量的准确性和稳定性，需要在施工现场建立测量控制点。
这些控制点通常由3个以上的互相独立的测量标志物组成，可以使用金属器具或红色气泡石英管进行测量。
控制点的位置应根据设计要求和现场实际情况进行选择，并应在测量中保持稳定。
3.地形和基础测量在施工过程中，需要对地形和基础进行测量。
这包括对地面高程、地形起伏以及基础的位置和尺寸进行测量。
地形测量通常使用全站仪进行，基础测量可以使用全站仪、测量经纬仪或其他适当的测量工具进行。
4.结构尺寸测量结构尺寸测量是工程测量的关键部分，它包括对建筑物的各个结构部位进行尺寸测量，用以保证结构的精确性和符合设计要求。
尺寸测量通常使用全站仪、测量经纬仪、测量尺等工具进行。
5.水平面和垂直面的测量在施工过程中，会对建筑物的水平面和垂直面进行测量，用以确保建筑物的平整度和垂直度。
水平面测量通常使用水准仪、全站仪等工具进行，垂直面测量则可以使用测量尺、测量经纬仪等工具进行。
6.检查和校核测量完成后，需要对测量结果进行检查和校核，以确保其准确性和可靠性。
这包括对各项测量数据和测量设备进行仔细的校对和比对，对异常数据进行排除和处理，并对测量结果进行审核和确认。
7.测量数据的处理和整理测量数据需要进行处理和整理，以便于施工过程中的应用。
这包括数据的清理和整理，以及数据的转化和分析。
同时还需要建立相应的测量档案，对测量数据进行存档和备份。
8.施工过程中的测量监控在施工过程中，需要对关键的节点进行测量监控，以及时发现和解决施工中可能出现的问题。
高层建筑测量工程施工方案
一、编制依据1. 《工程测量规范》（GB 50026—93）2. 《建筑工程施工测量规程》（DBJ 01-21-95）3. 《建筑安装工程资料管理规程》（DBJ 01-51-2003）4. 《建设工程监理规程》（DBJ 01-41-2002）5. 《国家一、二等水准测量规范》GB 12897—916. 设计图纸二、工程概况本工程为高层建筑，建筑总高度超过60m，属于超高层建筑。
建筑结构为钢筋混凝土剪力墙结构，基础为机械钻孔灌注桩。
为确保施工质量和安全，特制定本测量工程施工方案。
三、施工准备1. **图纸审核**：对设计图纸进行仔细审核，确保图纸的准确性，检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映。
2. **人员配备**：根据工程规模和测量需求，配备专业的测量工程师、测量员及技术人员，确保施工过程中测量工作的顺利进行。
3. **仪器设备**：准备拓普康全站仪、徕卡精密水准仪、苏光JC100激光垂准仪、钢卷尺等测量仪器，并进行检定和校核。
4. **测量方案编制**：根据工程特点和设计要求，编制详细的测量方案，明确测量精度、测量方法、测量流程等。
四、施工步骤1. **平面控制网施测**：- 按照先整体后局部，高精度控制低精度，长边、长方向控制短方向、短边”的原则，分二级进行布设。
- 对业主提供的基坑周边控制点进行复核，作为建立地下室施工、塔楼施工二级控制网的依据。
2. **施工放线**：- 根据平面控制网，进行主轴线的测放、高程的引测、分部工程的放样等。
- 使用全站仪、激光垂准仪等仪器进行精确放样，确保施工放线的准确性。
3. **沉降观测**：- 在建筑物施工过程中，定期进行沉降观测，以掌握建筑物的沉降情况。
- 采用精密水准仪（DSZ2）、水准尺（铟合金尺）等仪器，确保沉降观测的精度。
4. **施工过程中测量控制**：- 定期进行施工过程中的测量控制，确保施工精度。
高层测量施工方案
高层测量施工方案一、引言在高层建筑的施工过程中，测量工作是一个至关重要的环节。
高层测量施工方案的制定和实施，对确保施工质量和安全至关重要。
本文将从测量的目的、工具和设备的选择、测量点的确定和测量方法等方面详细介绍高层测量施工方案。
二、测量的目的1. 确保高层建筑的垂直度：高层建筑的垂直度是其结构稳定性和外观美观性的重要指标，测量工作可以帮助判断和调整建筑的垂直度，以确保施工质量。
2. 确认高层建筑的平面位置：在高层建筑的施工中，测量的目的还包括确认建筑的平面位置，确定各个构件的位置和间距，以确保施工进度和施工质量。
3. 确保楼层高度的准确性：楼层高度的准确性对于高层建筑的使用和装修至关重要，测量工作可以帮助确认楼层高度的准确性。
三、工具和设备的选择1. 测量仪器：在高层测量施工中，常用的测量仪器包括全站仪、激光测距仪、水平仪和电子级尺等。
这些仪器具有高精度和高稳定性，可以满足高层建筑测量的要求。
2. 校准和保养：为保证仪器的准确性和可靠性，需要定期对测量仪器进行校准和保养。
校准可以通过专业的仪器校准机构进行，保养则包括仪器的清洁、存储和使用注意事项等。
四、测量点的确定1. 控制测量点的确定：在高层建筑施工前，需要确定一些控制测量点，如控制顶点、控制平面等。
这些测量点将会在整个施工过程中作为参考点，用来确保测量的准确性和一致性。
2. 结构测量点的确定：在高层建筑施工过程中，还需要确定一些结构测量点，如梁柱节点、楼板高程点等。
这些测量点将用于测量和调整建筑的垂直度和平面位置。
五、测量方法1. 全站仪测量法：全站仪测量法是一种常用的高层建筑测量方法，通过在测量点上设置全站仪，并进行观测和计算，可以获得建筑各个点的坐标和高程，从而确定建筑的垂直度和平面位置。
2. 激光测距仪测量法：激光测距仪测量法是一种快速和精确的测量方法，在高层建筑施工中广泛使用。
通过在测量点上设置激光测距仪，并进行测量和计算，可以获得建筑各个点之间的距离和高程。
北京电视中心演播综合楼施工测量方案
北京电视中心B标段工程（±0.00m以上）施工测量方案北京城建一公司电视中心项目经理部二零零四年四月二十九日1、北京电视中心B标段工程（±0.00m以上）施工测量方案编制人：审核人：审批人：城建一公司北京电视中心项目经理部2004年4月23日施工测量方案会签记录表目录1、编制依据 (6)1.1有关规范、规程 (6)1．2施工图纸 (6)1．3施工技术方案 (7)1.4工程定位依据 (7)2、工程概况 (7)2.1总体简介 (7)2.2建筑设计简介 (8)2．3 工程的重要性 (9)2.3.1.复杂的结构 (9)2.3.2.工期与质量 (9)2.3.3 多总包管理的特点 (9)2.3.4 混凝土结构施工 (10)2.3.5钢结构施工 (10)2.3.6施工测量的特点及难点 (10)3、控制测量 (10)3.1控制测量的目的 (10)3.2本工程测量控制网等级划分 (10)3．3施工平面测量控制原则 (11)3．3．1平面控制网的布设 (11)3.3.2首级施工平控制网 (12)3.3.3二级施工平面控制网 (12)3.3.4施工控制网的复测 (12)3.3.5楼层放线测量与控制 (12)3.3.6平面曲线测设与控制 (14)3.3.7计算器的编制程序： (16)4、施工测量前准备 (17)5.施工高程控制网 (18)5.1首级施工高程控制网精度 (18)5.2施工高程控制网布设形式 (19)5.3首级平面高程控制点选点与埋设 (19)5.4标高传递与控制 (19)5.5.高程放样方法 (20)6、施工测量放样方法 (20)6．1全站仪坐标法设站＋极坐标法放点 (20)6.2全站仪（测距仪）边角交会法设站＋极坐标法放样 (22)6．3经纬仪测角后方交会法＋极坐标法放样 (22)6．4方向交会法放样 (24)6．5正倒镜投点法单方向 (25)6．6轴线交会法+方向线法放线 (25)7.测量技术原则 (26)7.1为了及时准确地作好施工测量工作，测量员在工作中应遵循以下基本准则： (26)7.1.1工作程序 (26)7.1.2工作原则 (26)7.1.3工作方法 (27)7.1.4工作制度 (27)7.2施工测量验线工作中应遵守的基本准则 (27)7.2.1依据要原始、正确、有效 (27)7.2.2所用的仪器和钢尺在法定的检定周期内。
超高层办公楼施工测量与监测施工方案
超高层办公楼施工测量与监测施工方案一、背景介绍随着城市化进程不断加速，超高层建筑作为一种现代城市的标志性建筑，逐渐成为城市发展的重要组成部分。
超高层建筑的施工需要精密的测量与监测工作，以确保建筑的安全和质量。
本文将探讨超高层办公楼施工测量与监测的施工方案。
二、测量方案1. 前期准备在施工前，需要进行详细的现场勘测和测量。
首先要确定施工区域的地形及地貌情况，分析建筑周边环境。
然后根据设计图纸，确定建筑的整体结构和布置，并编制相关测量方案。
2. 测量方法对于超高层建筑的测量，可以采用全站仪、GPS定位仪、激光测距仪等高精度测量工具。
通过在建筑物周围设置控制点，进行水平、垂直方向的测量，以确定建筑结构的准确位置和高度。
3. 测量内容测量内容包括建筑物的平面布置、立面尺寸、结构高度、地基沉降等方面。
需要对建筑物的各个部位进行精确测量，确保建筑在施工过程中的准确性和稳定性。
三、监测方案1. 监测内容在建筑施工过程中，需要对建筑结构、地基沉降、风荷载等因素进行监测。
通过实时监测建筑结构的变化，可以及时发现问题并采取措施进行调整，确保建筑物的安全性。
2. 监测方法监测方法包括传感器监测法、振动监测法、可视化监测法等。
通过安装各种监测设备，监测建筑结构的变化和周围环境的影响，从而及时采取措施进行调整。
3. 监测周期监测周期一般为24小时，需要定期对建筑进行监测，并及时记录数据、分析结果。
在施工过程中，可以根据实际情况调整监测周期，保障建筑的安全性。
四、总结超高层办公楼的施工测量与监测是建筑施工过程中至关重要的一环。
通过科学的测量方案和监测方案，可以确保建筑施工的准确性和安全性，为城市的发展贡献力量。
以上是针对超高层办公楼施工测量与监测的施工方案介绍，希望对相关工程人员有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 20 页 目 录 第一章 工程测控概况 ........................................................... 2 1.1工程简介 ................................................................... 2 1.2编制依据 ................................................................... 2 第二章 准备工作 ............................................................... 2 2.1图纸审查及现场勘察 ......................................................... 2 2.2人员组织 ................................................................... 2 2.3设备调配 ................................................................... 3 第三章 控制测量 .............................................................. 4 3.1建筑物轴线控制网 ........................................................... 4 3.2建筑物标高控制网 ........................................................... 5 第四章 土方施工测量 ........................................................... 6 4.1平面控制测量 ............................................................... 6 4.2高程控制测量 ............................................................... 7 第五章 施工测量方法 ........................................................... 7 5.1控制网建立基本思路 ......................................................... 7 5.2±0.000以下控制网建立 ...................................................... 7 5.3±0.000以上控制网建立 ...................................................... 9 5.4混凝土结构工程施工测量 .................................................... 14 5.5装修工程施工测量 .......................................................... 14 5.6沉降观测 .................................................................. 15 第六章 测量技术资料编制、管理 ................................................ 15 6.1资料执行规范 .............................................................. 15 6.2资料汇编要求 .............................................................. 15 第七章 质量控制、安全生产及环保 .............................................. 17 7.1测量质量控制保证措施 ...................................................... 17 7.2季节性施工测量措施 ........................................................ 17 7.3安全生产及环保 ............................................................ 18 第 2 页 共 20 页
第一章 工程测控概况 1.1工程简介 综合服务楼位于北京市****区****路****号院内。总建筑面积33766.6m2。地下4756.6m2。地上29010m2，其中公寓楼面积23843.4 m2，公共用房建筑面积5166.6 m2。公寓楼地上主体12层，建筑高度44.95m；地下一层，层高4.8m。公共用房地上主体5层，建筑高度25.05m；地下一层，层高4.8m。 本工程设计标高±0.00相当于绝对标高33.10。结构形式：公寓楼，框支剪力墙结构；公共用房，框架结构。建筑分类二类。耐火等级：地下室，一级；地上主体，二级。抗震设防烈度八度，设防类别为丙类。结构安全等为二级，结构重要性系数为1.0。地基基础设计等级为乙级。地下室底板、侧墙、车库顶板防水等级为一级。设计合理使用年限为50年。测量沉降观测根据结构设计总说明八施工要求7沉降观测《建筑物变形测量规范》的规范执行，沉降观测点在施工后浇带和沉降后浇带的两侧+0.500米处埋设予埋铁。 1.2编制依据 1）《工程测量规范》 GB50206-93 2）《建筑变形测量规程》 JGJ/T 8-97 3）《建筑施工测量技术规程》 DB11/T446-2007 4）北京市****测绘所所提供的“钉桩坐标成果通知单” 5）北京市****测绘所所提供的“建设工程测量成果报告书” 6）《中国****北京基地综合服务楼施工图纸》 7）《中国****北京基地综合服务楼工程施工组织设计》 第二章 准备工作 2.1图纸审查及现场勘察 接收到施工图纸后，要认真系统的自审，根据图纸要求查阅相关技术规范，并作好会审记录。到现场了解工程位置，测量定位依据点是否稳固，通视条件如何，勘察场区情况及周边情况，作好勘察记录，便于以后施工。 2.2人员组织 根据本工程施工测量的工作量和工作难度，以及施工规范技术要求，进行人员组织安排，并对所有施测人员进行：专业技术交底、安全技术培训、环保培训等。 表001人员安排 职务 人数（名） 工作职能 第 3 页 共 20 页
测量负责人 1 工程施工进度，技术方案的编制实施，施工质量措施，“三检”制度实施，技术资料的编写和报验，及测量放线工作 测量放线员 1 测量放线工作 配合 2 2.3设备调配 对所有进场的仪器设备进行校核，确保仪器运行正常，各项参数指标合格，并由主任工程师进行仪器技术交底。为保证施工精度，提高工作效率保证施工进度。 第 4 页 共 20 页
表002设备安排 编号 设备名称 精度指标 数量 用途
1 TC1102全站仪 2mm+2ppm 1台 工程控制定位 2 激光铅直仪 2″ 1台 内控点竖向传递 3 光学经纬仪TDJ2E 2″ 1台 施工放样 4 AL328-A水准仪 ±3mm 1台 标高控制 5 50m钢尺 ±1mm 2把 施工放样 6 对讲机 ------ 2部 通讯联络 第三章 控制测量 3.1建筑物轴线控制网 3.1.1平面控制原则 平面控制应先从整体考虑，遵循先整体后局部，高精度控制低精度的原则，以避免放样误差的积累；施工平面控制网的坐标应与工程设计所采用的坐标相同；场区控制网的布置应根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行；控制点应选在通视条件良好、安全、易保护的地方；控制点应选在基坑变形影响范围区域以外。 3.1.2建筑物轴线控制网的测设 测量人员接到业主提供的测绘院坐标成果后，首先利用测角精度为 2″，测距精度为：±（2mm+2ppm.D）的TC1102电子全站仪对控制桩距离及角度进行校测。并将全站仪校测结果上报业主或监理单位,然后对结果相应调整后，结合现场的施工要求及建筑物本身的形状，把建筑物的控制轴线布设十字轴线或矩形控制网，以便于以后施工放样进行校核。本工程使用TC1102电子全站仪采用极坐标和直角坐标定位的方法。 3.1.3 建筑物轴线控制网的布置 轴线控制网布置示意图 第 5 页 共 20 页
3.1.4建筑物轴线控制桩的围护 1）控制桩位必须用混凝土保护，必须用钢管进行围护，并用红油漆作好测量标记
控制桩围护示意图 2）建筑物轴线控制网的主要技术指标 等级 适用范围 测角中误差 测边相对中误差
二级 框架、高层、连续程度一般的建筑 12″n 1/15000 注：n为建筑物结构的跨数。 3.2建筑物标高控制网 第 6 页 共 20 页
3.2.1高程控制网的布置原则及要求 1）高程控制网是建筑场区内地上、地下建（构）筑物与市政工程高程测设的基本依据； 2）高程控制点应布设在基坑变形范围以外； 3）本工程高程控制网的测量等级为：国家四等水准测量； 4）对高程控制网进行保护，并在施工期间每半年定期复测一次。 3.2.2建筑物标高控制网的测设 高程控制网的建立是根据业主提供的场区水准基点（至少应提供三个），采用水准仪对所提供的水准基点按四等水准精度进行复测检查，校测结果合格后，使用水准仪按国家四等水准测量将标高控制点引测到建筑物，作为建筑物的标高基准点。 1）建筑物高程控制网的主要技术指标 表004水准测量技术要求
等 级 每千米高差全中误差(mm) 路 线 长 度 (km) 仪器 型号 水准尺 与已知点联测次数 附合或闭合 环线次数
平地
闭合差 (mm)
四等 10 16 AL328-A 双面 往返各 一 次 往返各一次 20L
注：L为往返测段附合水准路线长度(km) 表005水准观测主要技术指标
等级 水准仪器型号 视线长度(m) 前后视 较差(m) 前后视累积差(m)
四等 AL328-A 100 3 3 第四章 土方施工测量 4.1平面控制测量 4.1.1自然地面开挖线放样 首先校核建筑物轴线控制桩位，校核无误后，在自然地面上投测轴线，洒灰线标示，依据开挖图分别放出，开挖上口放坡线，并洒灰线标示。 挖土阶段跟踪测量放样 土方开挖时，随时投测结构外轮廓控制轴线，依据护坡坡度，计算当时标高阶段的护坡位置，以防护坡太陡或太缓，造成塌方或影响基槽尺寸。
