[全]变频空调外机板开关电源电路原理分析,维修技巧
![[全]变频空调外机板开关电源电路原理分析,维修技巧](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/543cc61733d4b14e8424687c.webp)
变频空调外机板开关电源电路原理分析，维修技巧这个是空调外机电路板的电源部分电路图，在实际维修中，开关电源损坏的还是比较多，我们在维修中还是要要掌握它的基本工作原理，这样才能够进行快速的维修。
电路工作流程:220V电压从保险FU101进入，经过共模L1、L2和安规电容后到达继电器K1，当K1有12V直流电后，继电器闭合，交流电进入整流桥，整流后为310V的直流电压，经L3、L4储能后，经二级管D12、D11给电容充电，同时给后面的负载供电，当开关管Q1、Q2关断后，电感L3、L4储存的能量释放，同时电容C143、C141、C142电容的储存的电荷释放，两者电压叠加大的380Ⅴ左右，此时直流母线电压P大约为380左右各个元件的作用:•K1:继电器，其主要作用:控制交流电的导通•D22:续流二级管，其主要作用:当继电器关断后，为继电器内部的线圈能量释放提供一个通路•BR:整流桥，其主要作用:将交流电变成脉动的直流电•L3、L4:PFC升压电感，其主要作用:能量的储存与释放•D12、D11:升压二级管，其主要作用:将整流桥整流后的脉动直流与滤波电容进行分割，控制其电流方向•C138、R7、R6、R25、R11、R39、R98:RC尖峰吸收电路，其主要作用:抑制反向峰值电压对二极管的损坏，避免二极管因反向电压过高而损坏•C139、R5、R9、R13、R120、R38、R8:RC尖峰吸收电路，其主要作用:抑制反向峰值电压对二极管的损坏，避免二极管因反向电压过高而损坏各个元件的作用:•FU101:延时保险，主要作用:保护电路避免因为电流过大而损坏•C1、C2、C3、C4、C5、C6、C12:安规电容，其中C1、C2、C12为安规X电容，C5、C6、C4、C3为安规Y电容，其主要作用:抑制信号干扰，滤出共模、差模干扰信号•L1、L2:共模电感，其主要作用:滤出共模干扰信号•Tvs1:瞬态抑制二级管，其主要作用:与压敏电阻作用差不多，避免因为PE上的电压过高而损坏后面的电路•RV1、RV2:压敏电阻，其主要作用:当电压过高时阻值迅速变小，保护后面电路因为电压过高而损坏•R141、R133、R92、R93:泄放电阻，当电路断电后，迅速将储存在电容内部的电荷放掉总结:空调的这部分电路在实际维修中损坏的还是很多，继电器、压敏电阻、保险、滤波电容、二极管是易损原件，在维修中要仔细测量。
变频空调具体电路
具体电路对于变频空调的电路，其室内机部分与常规空调相类似，比常规空调多一通讯电路。
其主要部分集中在室外部分，室外电控有主控板、电源电路、变频驱动模块。
而室外变频电路的核心主要集中在以下两个方面：1)变频驱动模块这一部分指的是完成直流到交流的逆变过程，用于驱动变频压缩机运转的逆变桥及其周围电路。
变频空调上通常采用6个IGBT构成上下桥式驱动电路。
在实际应用中，多采用IPM(Intelligent Power Module)模块加上周围的电路(如开关电源电路)组成。
IPM是一种智能的功率模块，它将IGBT连同其驱动电路和多种保护电路封装在同一模块内，从而简化了设计，提高了整个系统的可靠性。
现在变频空调常用的IPM模块有日本三菱的PM系列及日本新电元的TM系列(内置开关电源电路)。
2)室外控制芯片随着技术的进步，变频空调的控制将向智能化、集成化、可靠化的方向发展，而其控制的核心--芯片也将越来越先进。
室外芯片主要的功能是完成各种运算，产生SPWM波形，实现压缩机V/F曲线的控制并提供各种保护等。
变频空调采用的室外控制芯片有很多种，如NEC、摩托罗拉、三菱等。
由于空调技术的发展，模糊控制技术的不断完善，这就出现了一种性能更优异、功能更强大的控制芯片—DSP。
DSP即Digital Signal Processor是数字信号处理器的简称，与一般的单片机相比，DSP在运算速度、信号的处理、电机的控制方面具有更大的优势，是未来的发展方向。
2.直流变频空调基本原理及结构直流变频空调其关键在于采用了无刷直流电机作为压缩机，其控制电路与交流变频控制器基本一样。
(1) 直流变频空调的基本原理直流变频概念我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的，因为我们都知道直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。
无刷直流电机无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成，定子采用整距集中绕组，简单地说来，就是把普通直流电机由永久磁铁组成的定子变成转子，把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。
空调器变频电路的基本结构_新版空调器常见故障实修演练_[共5页]
![空调器变频电路的基本结构_新版空调器常见故障实修演练_[共5页]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/d862d1e10b4c2e3f56276351.webp)

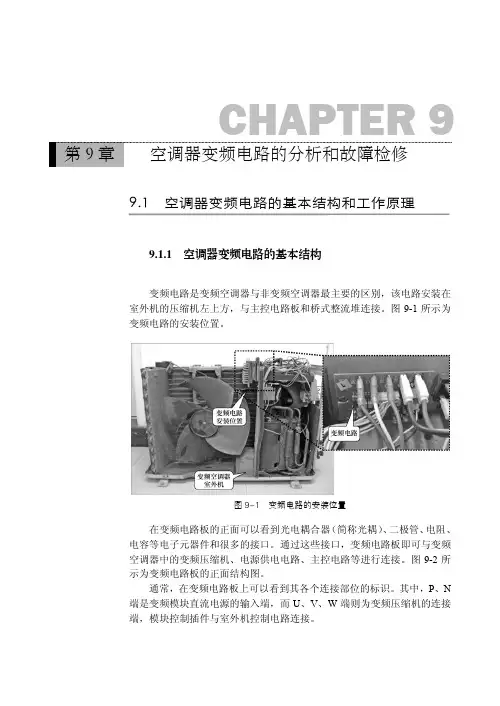

9.1 空调器变频电路的基本结构和工作原理
9.1.1 空调器变频电路的基本结构
变频电路是变频空调器与非变频空调器最主要的区别，该电路安装在室外机的压缩机左上方，与主控电路板和桥式整流堆连接。
图9-1所示为变频电路的安装位置。
图9-1 变频电路的安装位置
在变频电路板的正面可以看到光电耦合器（简称光耦）、二极管、电阻、电容等电子元器件和很多的接口。
通过这些接口，变频电路板即可与变频空调器中的变频压缩机、电源供电电路、主控电路等进行连接。
图9-2所示为变频电路板的正面结构图。
通常，在变频电路板上可以看到其各个连接部位的标识。
其中，P 、N 端是变频模块直流电源的输入端，而U 、V 、W 端则为变频压缩机的连接端，模块控制插件与室外机控制电路连接。
变频空调原理介绍电压互感器检测电压电路电压检测电路的作用
本电路的测试参数参考如下：
输入电压（AC）
输出电压（DC）
176
2.28
180
2.34
190
2.47
200
2.59
210
2.72
220
2.84
230
2.98
240
3.12
250
3.25
260
3.37
以上数值为典型值，实际使用中，由于电路中存在电感线圈等器件， 直流侧电压会有部分跌落，实际测量时会有一定误差
IPM模块 功率输出
压缩机
变频空调原理介绍
室外机
电源 指示
滤波 电路
变频空调器控制原理图
冲击电流防 电流检
止电路
测
继电器
功率输 出模块
电压 检测
压 缩 机
压缩机温 度传感器
盘管温度 传感器
室外温度 传感器
室外机控制器
变频器输出控制 除霜控制 风速控制 排气温度控制 AC过电流控制 保护输出控制
1
变频空调原理介绍
变频原理
1、变频控制器结构： 变频控制器是由整流滤波电路、中央微处
理器和功率晶体管等半导体器件组成。海信变 频空调器的功率输出部分使用了由6个IGBT组 成的IPM器件。分别组成U、V、W相，连接到 压缩机的R、S、T接线端。
2、波形生成原理： 最普通的方法是由三角波（载波）和正
电 压 检 测 电 路
电压检测电路的电气参数
室外控制电路原理与维修
直流母线电压检测电路分析
. 室外交流220V电压通过硅桥整流、 滤波电路滤波后输出到IPM模块的P、N端， 电压检测电路从直流母线的P端通过电阻 进行分压，检测直流电压进而对交流供 电电压进行判断
变频空调室外机控制电路分析
变频空调室外机控制电路分析变频空调器室外机的控制部分主要包括电源滤波电路、开关电源电路、电压检测电路、电流检测电路、室外风机控制电路、四通阀或电子膨胀阀控制电路、温度传感器检测电路、EEPRON和故障运行指示电路、室内外通信等电路。
室外机控制电路结构如图1所示。
1．交流电源滤波电路这部分电路如图2所示．它的作用是减少变频空调器工作时对电网的干扰。
电路中L10、c10、C12、C11组成的交流滤波器抑制共模噪声，压敏电阻VAl0、VAll。
实现对电网电压的过压保护，防止电网浪涌电压的冲击。
SAl0为工作电压3600V放电管，可对雷击产生的感应高电压进行有效的保护。
电网电压经交流滤波电路后，再由后面的硅桥进行整流，整流后直流电压送到开关电源电路模块中。
电源滤波电路是变频空调室外机电路初始部分，它的稳定性将直接影响后续开关电源的工作可靠程度。
滤波电路的实物图见图3。
当空调器开关电源出现不工作故障时，应当首先确认有220V电压输入。
此时用万用表的交流电压挡检测OUTl-OUT2两端的电压，如没有交流220V电压，再检测电感线圈L10的③④脚电压，如仍没有电压，说明是图中的电感线圈损坏。
检测电感线圈L10的方法是：用万用表的电阻挡检测电感线圈的1、3脚和②④脚的直流电阻，如果线圈开路则须更换。
在电源滤波板中，除滤波电感外，压敏电阻VAl0、vAll也容易损坏。
压敏电阻在正常时电阻值很大，流过它的电流很小；当电源电压超过260V时，压敏电阻立即由截止变为导通，由于它和电源并联，所以很快将电源保险管熔断，以防烧坏主电路板。
压敏电阻是一次性元件，烧毁后应及时更换。
若不换压敏电阻而只换保险管，那么当再次过电压时，会烧坏电路板上的其他元件。
判断压敏电阻的方法是：在正常时电阻阻值为无穷大，如果电阻阻值过小，则说明电阻己损坏。
2．开关电源电路开关电源为室外机工作提供稳定电源，它的工作方式是将交流电转换为直流电又将直流电转换为交流电输出。
常见的几种变频通讯电路及其原理介绍
常见的几种变频通讯电路及其原理介绍各种变频空调器所用的通讯电路，在电路结构及信息传输原理上大同小异，不同品牌、不同机型的空调器通讯电路的主要区别就在于所采用的供电电源有所差别，下面就几种常见的通讯电路及其主要特点分别进行介绍：1、海信KFR-26GW/39BP空调器通讯电路图3所示通讯电路除了被用于海信/39BP系列交流变频空调器外，也适用于海信/06BP、/11BP、/21BP、/22BP、/29BP等系列以及28/BP×2、2601/BP×2、2801/BP×2等一拖二机型交流变频空调器，还适用于多种海信/ ZBP系列直流变频空调器，如：/76ZBP、/77ZBP、/99ZBP等系列。
值得提醒的是在不同机型的电路中元件编号的标示有所不同。
在图3电路中，上半部分为室内机电路，下半部分为室外机电路。
通讯电路的电源取自室内机，220V交流电经R10与R13分压、D6半波整流、ZD1稳压、E02滤波后得到24V直流电压，在R15、R74的限流作用下，通讯回路的工作电流大约在3mA左右。
TH01为正温度系数热敏电阻，可以对回路起到过电流保护的作用。
从接口电路与室内、外机电路的连接方式可以看出，传输中的所有信号脉冲均为正脉冲形式，即：有脉冲时为高电平，无脉冲时为低电平。
除了海信变频空调器外，其他品牌的变频空调器多数也采用此电路形式，只不过有的电路中整流二极管采用反接方式，室外机部分的稳压二极管稳压值为24V，电路中元件参数有所不同，但电路原理完全一致。
需要注意的是，此电路在用直流电压档测量内、外机接线端子时，SI端为正，N端为负，而另一类电路则为N端为正，SI端为负。
2、海信KFR-5001LW/BP空调器通讯电路图4为海信KFR5001LW/BP变频空调器通讯电路。
该电路与图3电路最大的区别在电源部分，通讯回路中没有稳压管，回路的供电电压完全依靠分压值确定。
回路中的R10、R29不仅组成回路的限流电阻，同时又和R23构成电源的分压电路。
变频器硬件结构和功能
变频器硬件结构和功能变频器原理图一、整流电路（交—直）整流器是变频器中用来将交流变成直流的部分，它由整流单元、滤波电路、开启电路、吸收回路组成。
1、整流单元图中三相桥式整流电路其作用是将三相工频380V的交流电整流成直流电，直流平均电压值Ud可用下式表示：Ud = 1.35UL = 2.34U2 = DC 513V 。
式中， UL为电源的线电压；U2 为电源的相电压。
2、滤波电容（C5、C6）图中电解电容C5、C6，其作用是对整流输出电压进行滤波。
C5、C6是大容量的电容器，是电压型变频器的主要标志，对电流型变频器来说滤波元件是电感。
3、开启电流吸收回路（R1、K）在电压型变频器的二极管整流电路中，由于在电源接通时，串联电解电容C5、C6中将有一个很大的充电电流，该电流有可能烧坏二极管，容量较大时还可能形成对电网的干扰，影响同一电源系统的其它装置正常工作，所以在电路中加装了由R1、K组成的限流回路。
刚开机时，R1串入电路，限制C5、C6的充电电流，充电到一定的程度后K闭合将其切除。
二、逆变部分（直—交）逆变部分的基本作用是将直流变成交流，是变频器的核心部分。
1、逆变桥上图中三相逆变桥，V导通时相当于开关接通，V截止时相当于开关断开。
现常用的逆变管有绝缘栅双极晶体管(IGBT)。
2、反馈续流二极管反馈续流二极管功能有以下几点：1）由于电动机是一种感性负载，工作时其无功电流返回直流电源需要提供续流通道；2）降速时电动机处于再生制动状态，为再生电流提供反馈回直流的通路；3）逆变时快速高频率地交替切换，同一桥臂的两管交替地工作在导通和截止状态，在切换的过程中，也需要给线路的分布电感提供释放能量通道。
三、制动电路1、制动电阻制动电阻实物图变频调速在降速时处于再生制动状态，电动机回馈的能量到达直流电路，会使直流电压上升，这是很危险的。
需要将这部分能量消耗掉，电路中制动电阻R，就是用于消耗该部分能量。
2、制动单元制动单元由大功率晶体管（或IGBT等）及采样、比较和驱动电路构成，其功能是为放电电流流过RB提供通道。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电路电路见上图，由电源捅头L、N两端输入AC0V交流电压，经、ZNR1、和C2、T2过流保护和高频后。
一路经L、N两端送到室外机主电源电路的输入端。
其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆6（1）、（2）脚，经、C8和C35整流、滤波后，输m+13V电压，给换气风机（）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆（1）、（2）脚，经整流桥堆IC7、三端块（）和IC5（）、～C和～C34整流、滤波、稳压后。
输出稳定的+12V和+5V电压，分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由和双向可控硅光耦IC11（）进行控制，可实现室内风机（）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
其发光强度控制内部双向可控硅的导通程度。
从而进一步控制室内风机（FAN）的工作状态和运转速度。
同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R、反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。
海信变频空调室内机电路分析
海信变频空调室内机电路分析本文以海信KFR-2601GW/BP和海信KFR-26GW/11BP为基础，对交流变频空调器室内机单元电路硬件部分的特点作简要分析。
1.电源电路电源电路的作用是为室内机主板提供直流12V和5V电压。
常见有两种形式的电路：使用变压器降压和使用幵关电源。
交流变频空调器或直流变频空调器室内风机使用PG电机（供电为交流220V ）,普遍使用变压器降压形式的电源电路，也是目前最常见的设计形式，只有少数机型使用幵关电源电路。
全直流变频空调器室内风机为直流电机（供电为直流300V ）,普遍使用幵关电源电路。
2. CPU三要素电路CPU三要素电路是CPU正常工作的必备电路，包含直流5V供电电路、复位电路和晶振电路。
无论是早期还是目前的室内机主板，CPU三要素电路的工作原理完全相同，即使不同也只限于使用元器件的型号。
3.传感器电路传感器电路的作用是为CPU提供温度信号，环温传感器检测房间温度，管温传感器检测蒸发器温度。
早期和目前的室内机主板传感器电路相同，均由环温传感器和管温传感器组成。
4.接收器和应急开关电路接收器电路将遥控器发射的遥控信号传送至CPU,应急幵关电路在无遥控器时可以操作空调器的运行。
早期和目前的室内机主板接收器和应急幵关电路基本相同，即使不同也只限于应急幵关的设计位置或型号，以及目前生产的接收器表面涂有绝缘胶（减小空气中水分引起的漏电概率）。
5.过零检测电路进零检测电路作用是为CPU提供过零信号，以便CPU驱动光耦晶闸管（又称光耦可控硅）。
使用变压器供电的主板，检测器件为NPN型三极管，取样电压取自变压器二次绕组整流电路；使用幵关电源供电的主板，检测器件为光耦，取样电压取自交流220V输入电源。
6.指示灯电路指示灯电路作用是显示空调器的运行状态。
早期和目前的空调器指示灯电路工作原理相同，不同的是使用器件不同，早期多使用单色的发光二极管，目前多使用双色的发光二极管，有些使用指示灯和数码管组合的方式，也有些使用液晶显示屏或真空荧光显示屏（VFD）。
格力变频空调30148240型主板开关电源电路分析与检修
格力变频空调30148240型主板开关电源电路分析与检修□崔永利编者按：随着变频空调普及，变频空调的维修量越来越大。
由于空调室外机工作环境恶劣，所以室外机主板损坏率极高，其开关电源是故障率较高的电路之一。
本刊将陆续对室外机主板上的开关电源电路原理及维修进行介绍，供参考。
格力变频空调30148240型主板上开关电源芯片采用P1027P65（U121）,如图1所示。
上电后，AC220V经整流滤波后输出+310V直流电，通过开关变压器T121的①-②绕组加到U121的⑤脚,U121内部的振荡电路起振，内部的MOSFET 管工作于开关状态，当MOSFET管导通时,T121的①-②绕组储能；当MOSFET管截止时,T121各绕组的感应电压极性反转，整流二极管D123-D125导通，输出+5V、+12V、+15V电压。
为了保证P+310V FU1023]刃50；~IC308104!122CPU㉙0203IR127*104I1MR201820kB（1.91V]R2035.1k22C0pR14568k下214R14468k高保护）；C点正常电压是7.9V-8.9V,该电压是芯片的供电端,U121有①脚外接二次供电回C12110125OOuMUR120IR126.M C（7.9V〜8.”）1A（0V〜4V：U121RCR0OPPNOIB l>+12V1D121BYV26T121+5VEE2O-28A+5VC125220u■=路，若二次供电—D124NUR1i______bsl20L D123二+15VI R148470kU126A817_C12247U777R1P1027P65D122刍2k欝4R1281kIR121“R147|5.1k1133kKU125•AZ43"~012211045R13O3.3k—D（2.5V左右）IR146|5.1k回路中断，会造成①脚电压不够，指示灯闪烁，主板上的5V电压及CPU的+3.3V供电波动；D点电压稳定在2.5V左右。
