室外排水管网安装
10 室外排水管网安装
10.1 一般规定
10.1.1、本章适用于民用建筑群(住宅小区)及厂区的室外排水管网安装工程的质量检验与验收。
10.1.2、室外排水管道应采用混凝土管、钢筋混凝土管、排水铸铁管或塑料管。其规格及质量必须符合现
行国家标准及设计要求。
10.1.3、排水管沟及井池的土方工程、沟底的处理、管道穿井壁处的处理、管沟及井池周围的回填要求等，
均参照给水管沟及井室的规定。
10.1.4、各种排水井、池应按设计给定的标准图施工，各种排水井和化粪池均应用混凝土做底板(雨水井除
外)，厚度不小于100MM。
排水管道安装
主控项目
10.2.1、排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
检验方法：用水准仪、拉线和尺量检查。
10.2.2、管道 埋设前必须 做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
检验方法：按排水检查井分段试验，试验水龙头应以试验段上游管顶加1M，时间不少于30Min，逐
段观察。
一般项目
10.2.3、管道的坐标和标高应符合设计要求，安装 的允许偏差应符合表10.2.3的规定。
表10.2.3 室外排水管道安装的允许偏差和检验方法
项 次 项 目 允许偏差(MM) 检验方法
1 坐标
埋地 100
拉线
尺量
敷设在沟槽内 50
2 标高
埋地 ±20
用水平仪
拉线和尺量
敷设在沟槽内 ±20
3 水平管道纵横向弯曲
每5M长 10
拉线
尺量
全长(两井间) 30
10.2.4、 排水铸铁管采用水泥捻口时，油麻填塞应密实，接囗水泥应密实饱满，其接囗面凹入边缘且深度
不得大于2MM。
检验方法：观察和尺量检查。
10.2.5、排水铸铁管外壁在安装前应除锈，涂二遍石油沥青漆。
检验方法：观察检查
10.2.6、 承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。
检验方法：观察检查
10.2.7、混凝土管或钢筋混凝土管采用抹带接口时，应符合下列规定 ：
1. 抹带前应将管口的外壁凿毛，扫净，当管径小于或等于500MM时，抹带可一次完成；当管径大于
500MM时，应分二次抹成，抹带不得有裂纹。
2. 钢丝网应在管道就位前放入下方，抹压砂浆时应将钢丝网抹压牢固，钢丝网不得外露。
3. 抹带厚度不得小于管壁的厚度，宽度宜为80—100MM。
检验方法：观察和尺量检查。
排水管沟及井池
主控项目
10.3.1 沟基的处理和井池的底板强度必须符合设计要求。
检验方法：现场观察和尺量检查，检查混凝土强度报告。
10.3.2、 排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为±15MM。
检验方法：用水准仪及尺量检查。
一般项目
10.3.3 井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。
检验方法：观察及尺量检查。
10.3.4 井盖选用应正确，标志应明显，标高应符合设计要求。
检验方法：观察、尺量检查。

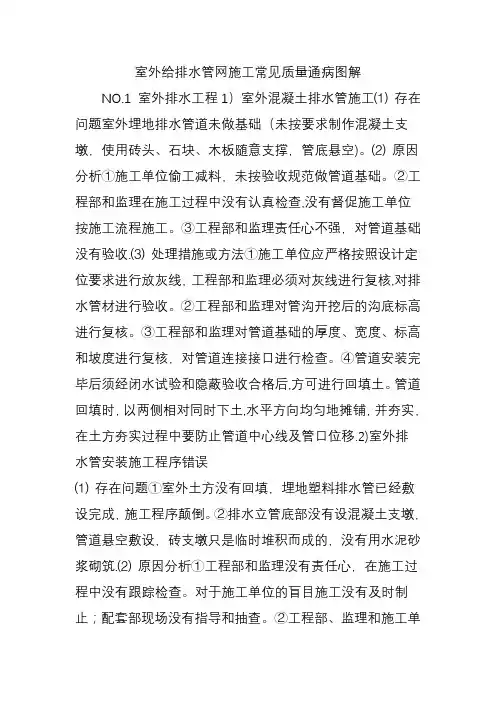

室外给排水管网施工常见质量通病图解
室外给排水管网施工常见质量通病图解NO.1 室外排水工程1）室外混凝土排水管施工⑴ 存在问题室外埋地排水管道未做基础（未按要求制作混凝土支墩，使用砖头、石块、木板随意支撑，管底悬空)。
⑵ 原因分析①施工单位偷工减料，未按验收规范做管道基础。
②工程部和监理在施工过程中没有认真检查,没有督促施工单位按施工流程施工。
③工程部和监理责任心不强，对管道基础没有验收.⑶ 处理措施或方法①施工单位应严格按照设计定位要求进行放灰线，工程部和监理必须对灰线进行复核,对排水管材进行验收。
②工程部和监理对管沟开挖后的沟底标高进行复核。
③工程部和监理对管道基础的厚度、宽度、标高和坡度进行复核，对管道连接接口进行检查。
④管道安装完毕后须经闭水试验和隐蔽验收合格后,方可进行回填土。
管道回填时，以两侧相对同时下土,水平方向均匀地摊铺，并夯实，在土方夯实过程中要防止管道中心线及管口位移.2)室外排水管安装施工程序错误⑴ 存在问题①室外土方没有回填，埋地塑料排水管已经敷设完成，施工程序颠倒。
②排水立管底部没有设混凝土支墩，管道悬空敷设，砖支墩只是临时堆积而成的，没有用水泥砂浆砌筑.⑵ 原因分析①工程部和监理没有责任心，在施工过程中没有跟踪检查。
对于施工单位的盲目施工没有及时制止；配套部现场没有指导和抽查。
②工程部、监理和施工单位没有认真审图,尤其是排水管的施工条件和技术要求不熟悉.③施工单位盲目施工，没有按照设计和施工验收规范要求进行室外排水管道施工，成品保护意识差。
⑶ 处理措施或方法①工程部、监理和施工单位应认真熟悉施工图和施工验收规范，熟悉埋地排水管道安装的条件和要求；配套部应对现场施工进行作业指导和跟踪检查。
②工程部和监理对埋地排水管道的施工过程应跟踪检查，认真做好管道安装条件的验收和隐蔽工程验收，确保室外排水管道严格按照验收规范要求坡向第一只窨井。
③施工单位应严格按照设计和施工验收规范要求施工，不得盲目施工。
④室外排水管必须在室外土方回填并夯实到位后，开挖管沟，工程部和监理必须认真检查管沟的标高、坡度、垫层和混凝土支墩（或砖砌支墩）施工质量，排水管不得道悬空敷，立管底部和排水管接口处必须设1200混凝土支墩，砖支墩必须采用M7.5的水泥砂浆砌筑牢固，管道底部铺素混凝土垫层或砂垫层，管沟土方回填前必须做好闭水试验，试验合格后，方可回填土方。
室外排水管道安装施工质量验收规范
建筑给水排水及采暖工程之阿布丰王创作Code for acceptance of construction quality of Water supply drainage and heating works目录1 一般规定…………………………………………2 排水管道装置…………………………………………3 排水管沟及井池………………………………………室外排水管网装置1 一般规定1.1 本章适用于民用建筑群(住宅小区)及厂区的室外排水管网装置工程的质量检验与验收.1.2 室外排水管道应采纳混凝土管、钢筋混凝土管、排水铸铁管或塑料管.其规格及质量必需符合现行国家标准及设计要求.1.3 排水管沟及井池的土方工程、沟底的处置、管道穿井壁处的处置、管沟及井池周围的回填要求等,均参照给水管沟及井室的规定执行.1.4 各种排水井、池应按设计给定的标准图施工,各种排水井和化粪池均应用混凝土做底板(雨水井除外),厚度不小于100mm.2 排水管道装置主控项目2.1 排水管道的坡度必需符合设计要求,严禁无坡或倒坡.检验方法:用水准仪、拉线和尺量检查.2.2 管道埋设前必需做灌水试验和通水试验,排水应疏通,无梗塞,管接口无渗漏.检验方法:按排水检查井分段试验,试验水头应以试验段上游管顶加1m,时间很多于30min,逐段观察.一般项目2.3 管道的坐标和标高应符合设计要求,装置的允许偏差应符合表10.2.3 的规定.表2.3 室外排水管道装置的允许偏差和检验方法2.4 排水铸铁管采纳水泥捻口时,油麻填塞应密实,接口水泥应密实丰满,其接口面凹入承口边缘且深度不得年夜于2mm.检验方法:观察和尺量检查.2.5 排水铸铁管外壁在装置前应除锈,涂二遍石油沥青漆.检验方法:观察检查.2.6 承插接口的排水管道装置时,管道和管件的承口应与水流方向相反.检验方法:观察检查.2.7 混凝土管或钢筋混凝土管采纳抹带接口时,应符合下列规定:1 抹带前应将管口的外壁凿毛,扫净,当管径小于或即是500mm 时,抹带可一次完成；当管径年夜于500mm 时,应分二次抹成,抹带不得有裂纹.2 钢丝网应在管道就位前放入下方,抹压砂浆时应将钢丝网抹压牢固,钢丝网不得外露.3 抹带厚度不得小于管壁的厚度,宽度宜为80～100mm.检验方法:观察和尺量检查.3 排水管沟及井池主控项目3.1 沟基的处置和井池的底板强度必需符合设计要求.检验方法:现场观察和尺量检查,检查混凝土强度陈说.3.2 排水检查井、化粪池的底板及进、出水管的标高,必需符合设计,其允许偏差为±15mm.检验方法:用水准仪及尺量检查.一般项目3.3 井、池的规格、尺寸和位置应正确,砌筑和抹灰符合要求.检验方法:观察及尺量检查.3.4 井盖选用应正确,标识表记标帜应明显,标高应符合设计要求.检验方法:观察、尺量检查.。
室外管网工程施工方案
室外管网工程施工方案第一分部：沟槽土石方施工施工流程图施工准备→测量放线→场地清理→临时道路→临时水路→场地平整→细部处理→验收。
1、测量放线本工程占地面积大，测量精度要求高，难度大。
首先利用设计单位移交的测量基准点放出场区围墙轴线，再采用此轴线外延一定区域作为场平范围边线，外延范围应考虑围墙外排水沟，护坡等因素。
2、场地清理场平施工前应首先清除地表植被及垃圾。
3、临时水路管道施工临时用水管道主要用于填方区填料洒水，故管道安装要求既能覆盖整个场区，又能随场平逐渐提升。
根据以上特点，主管道拟采用内径为63mm的硬质塑料管，沿场区中线由北向南贯穿整个场区，在主管道终端外接双路软管，各向东西向延伸，能够满足现场管道随填方部位场平逐渐提升和覆盖整个场区的要求。
临时用水管道施工过程当中可根据水压情况设置增压泵，以提升施工用水量。
4、场地平整土方开挖1）挖方边坡应根据利用时间（临时或永世性）、土的种类、物理力学性质、水文情况等肯定。
对于永世性园地，挖方边坡坡度应按设计请求放坡。
对于利用时间较长的临时性挖方边坡坡度，应根据工程地质和边坡高度，结合当地理论经验肯定。
2）场地边坡开挖应采取沿等高线自下而上、分层、分段依次进行，禁止采用挖空底角的方法；在边坡上采取多台阶同时进行机械开挖时，上台阶应比下台阶开挖进深不少于30m，以防止塌方。
3）边坡台阶开挖应作成一定坡势以利泄水。
边坡下部设有护角及排水沟时，应尽快处理台阶的反向排水坡，进行护脚矮墙和排水沟的砌筑和疏通，以保证坡脚不被冲刷和在影响边坡稳定的范围内积水，否则应采取临时排水措施。
4）边坡开挖，对软土土坡或易风化的软质岩石边坡在开挖后应对坡面，坡脚采取喷浆、抹面、嵌补、护砌等步伐，并作好坡顶坡脚排水，避免在影响边坡的范围内积水。
5、场地平整填方压实1）填土应采用挖方区余土，并控制土的含水率在最优含水量范围内。
当采用不同的土填筑时，应按土类有规则地分层铺填，将透水性大的土层置于透水性较小的土层之下，不得混杂使用，边坡不得用透水性较小的土封闭，以利水分排除和基土稳定，并避免在填方内形成水囊和产生滑动现象。
室外排水管道安装工程施工工艺标准
室外排水管道安装工程施工工艺标准1.总则1.1适用范围本工艺标准适用于公共、民用建筑群（小区）室外排水和雨水管网的管道工程。
1.2编制依据《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《给水排水管道工程施工及验收规范》GB50268-972.施工准备2.1技术准备2.1.1管道施工前设计单位已进行了设计交底并已图纸会审完毕。
2.1.2室外管道的施工方案已编制且已经过批准。
2.1.3建设单位、规划单位已给施工单位进行了现场交底。
2.1.4施工段沿线的地下已建各项管线有详细的平面布置图且施工前已掌握已校测。
2.2材料要求2.2.1铸铁管：管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩，承插口的内外径及管件造型规矩。
2.2.2钢筋砼管及陶土管：管材的内外壁应光洁，无蜂窝、坍落、露筋、空鼓及明显的痕纹和凹陷。
2.2.3硬聚氯乙烯（PVC-U）双壁波纹排水管：承插口处的轮廓应清晰，造型规矩，与插口配套，没有有影响接口密封性的缺陷。
2.2.4弹性橡胶胶圈：外观应光滑平整，无气孔、裂缝、卷褶、破损、重皮等缺陷。
2.3主要机具圆头锤、扁錾、捻凿、皮老虎、撬棍、千斤顶、链式手拉葫芦、手锯、钢卷尺、盘尺、水平尺、量角规等。
2.4作业条件2.4.1室外地坪标高已定位，水源、电源均具备。
2.4.2沟槽已验收合格。
2.4.3管材、管件均已检验合格，并具备所要求的技术资料。
3.操作工艺3.1工艺流程沟槽开挖与验收→散管和下管→管道安装→闭水试验→管沟回填→砌井。
3.2沟槽开挖与验收3.2.1按图纸要求测出管道的坐标与标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合设计要求。
3.2.2设计无规定时，其沟槽底的宽度应符合下表：3.2.3为防止坍方，沟槽开挖后应留有一定的边坡，边坡的大小与土质和沟深有关。
3.2.4人工开挖沟槽深超过3m时，应分层开挖，每层的深度不宜超过2m ，开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m；机械挖槽时，沟槽分层的深度应按机械性能确定。
浅析室外给排水管网工程施工方法及要点
浅析室外给排水管网工程施工方法及要点室外给排水管网工程是指在室外环境中进行的给水管道和排水管道的建设工程。
它是城市基础设施的重要组成部分，是城市正常运转和居民生活的基本保障。
室外给排水管网工程的施工方法及要点主要有以下几方面：一、施工方法1.勘察设计：在进行室外给排水管网工程施工前，首先要进行详细的勘察设计工作。
这包括对施工地区的地质、水文、地形等进行调查，确定最佳的给排水管道布置方案。
同时要编制详细的施工图纸和工程量清单，明确施工的具体要求和工序。
2.材料采购：在施工前，需要提前进行材料的采购工作。
根据设计要求和实际情况，选购合适的管道材料、管件等。
同时要保证材料的质量和数量，以确保施工的顺利进行。
3.基坑开挖：室外给排水管道需要埋设在地下，因此需要先进行基坑的开挖工作。
在开挖前要进行地质勘察，确定地下的土壤和岩石的情况。
开挖时要注意坑壁的支护，避免坍塌和泥水浸泡。
4.管道铺设：在进行管道铺设前，要先做好排水井、检查井等设施的施工。
然后按照设计图纸的要求，进行管道的铺设工作。
在铺设过程中要注意管道的水平、垂直和平整度的控制，确保管道的质量和安全性。
5.接口连接：管道铺设完成后，还需要进行接口连接的工作。
这包括管道与管道之间的连接，以及管道与井室之间的连接。
连接时要注意选择适合的管件和密封材料，确保连接的牢固和密封性。
6.压力试验：在管道铺设和接口连接完成后，还需要进行压力试验。
通过施加一定的水压，检测管道和接口的密封性。
试验时要严格按照规定的压力和时间要求进行操作，确保管道的质量。
7.完成工程：经过以上的工序，室外给排水管网工程的施工基本完成。
最后还需要进行工程验收和资料整理，确保工程质量和安全。
二、要点1.安全第一：在进行室外给排水管网工程施工时，安全要放在第一位。
施工人员要戴好安全帽、安全鞋等防护装备，严格遵守施工现场的安全规范和操作规程。
2.质量控制：管道的质量是室外给排水管网工程的核心要点之一。
1.室外管网排水管安装隐蔽
给排水
(分部)隐蔽工程验收记录（一）
GD3010216 住宅楼工程（华润广州天河奥体项目居住区自编L1、L2、L3、L4、L5、L6、L7、L8、 L9、L12、L16、L24栋）
ห้องสมุดไป่ตู้
单位(子单位)工程名称
所属子分部(系统)工程名称/ 建筑给水排水及采暖工程/室外排水管网 分项(子系统)工程名称 相关的施工部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 A轴往南/7轴~21轴室外污水管 中国建筑第二工程局有限公司 / 项目负责人 项目负责人 高瑞广 /
施工执行的技术标准(含企 业的工艺规程、工法等)名 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 称及编号 相关施工图名称及其图号 验收日期: 从 年 给排水总平面图一~五 月 日 水施01~05 起 到 年 月 日 止
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检查测试项目及其结果(可包括相关的示图、 照片和其他备注说明)： A轴往南/7轴~21轴室外污水管管道预埋: 1、排水管使用HDPE双壁波纹管管材。 2、按给排水图管线所给的位置进行预埋施工，规格符合设计要求； 3、施工工艺符合质量验收规范有关规定
专业工长(施工员)(签名) 专业承包安装单位 检查评定结果 项目专业质量检查员(签名):
检查测试负责人(签名)
年
月
日
（公章）
监理(建设)单位 验收结论
专业监理工程师（签名）： (建设单位项目专业技术负责人签名):
年
月
日
（公章）
注：1.本表中插入的示图、照片、说明等，如幅面不能容纳（或无法表达清楚），则可随本表之后作为本表 的附件。 2.对于重要的隐蔽工程项目，应附有必要的示图，照片和说明。
室外给排水管网的施工顺序及控制要点
室外给排水管网的施工顺序及控制要点一、施工前准备工作：1.施工图纸的准备：根据设计图纸，了解管线的布局、规格尺寸等信息，并对图纸进行复核。
2.地面勘察：对施工区域进行勘察，了解地形、地貌、土质等情况，并根据实际情况调整施工方案。
3.设备材料准备：根据设计要求和施工方案，准备好所需的工具、设备和材料。
4.动员组织：制定施工计划，明确各人员的职责和任务，并进行动员组织。
二、施工顺序：1.起点定位：根据设计要求，在施工区域确定起点位置，进行定位和标高。
2.掘槽开挖：根据设计要求，对给排水管线的掘槽进行开挖，包括土方开挖、支护、土方回填等工作。
3.管线埋设：根据设计要求和施工方案，进行给排水管线的安装，包括管线的定位、连接、支承等工作。
4.弯头制作与安装：根据设计要求，制作并安装给排水管线的弯头，包括弯头的加工、穿线、焊接等工作。
5.检验与试压：在管线安装完成后，进行检查、试压等工作，确保管线的质量和安全性。
6.辅助设施建设：根据设计要求，对给排水管线进行辅助设施的建设，包括支管的安装、阀门的安装等工作。
7.管线保温与防腐：对给排水管线进行保温和防腐处理，保证管线的正常使用寿命和效果。
8.管线封堵与试验：在管线安装调试完成后，对管线进行封堵和试验，确保管线的完整性和密封性。
9.管线无损检测：对管线进行无损检测，发现潜在缺陷和问题，并及时进行处理和修复。
三、施工控制要点：1.施工质量控制：严格按照设计图纸和施工方案进行施工，使用合格的材料和工艺，确保施工质量。
2.施工安全控制：严格遵守安全操作规程，着装整齐，佩戴防护用具，设立警示标志，防止意外伤害和工伤事故。
3.施工进度控制：根据施工计划和进度安排，合理安排施工顺序和工期，确保施工进度的顺利进行。
4.施工环境控制：保持施工现场的干燥、通风和整洁，避免污水外泄和环境污染。
5.施工组织与协调：统一指挥、协调各施工人员和工程进度，确保施工任务的顺利完成。
6.施工文明施工：遵守相关环保法规和文明施工规范，保护环境，减少噪音、粉尘等对周边居民的影响。
雨污水室外管网施工技术交底
2、进入施工现场不准吸烟，正确佩戴安全帽.
3、每天做到工完场清,施工现场不得随地大小便。
4、沟槽两端和交通道口均应设臵明显的安全标志、护栏等，2m以下深度沟槽均要采取有效的临时围护措施，晚间还应在封闭段，围挡边加挂警示红灯
5、工程所需管材、砌石、砂等均应堆放整齐，距沟边3米以外，土质较好、现场狭窄时，堆放位臵至少也应距沟边0。8米以上，以免造成沟槽塌方。
（6)、管道安装时，由人工抬管道两端传给槽底施工人员。明开槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管，使管道平稳的放在沟槽管位上。严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。混合槽或支撑槽，因支撑的影响，宜采用从槽的一端集中下管,在槽底将管道运至安装位置进行安装。
（7）、插口插入承口时，小口径管可在管端设置木档板，用橇棒将管材沿轴线徐徐插入随口内；公称直径大于DN400mm的管道可用缆绳系住管材，用手板葫芦等工具将管材徐徐拉入承口内。
7、注意事项：承口装嵌橡胶圈的槽内不得涂上润滑剂,防止在接口时将橡胶圈推出。接口插管时应一次插到底，若插入阻力过大或发现插入管道反弹时，应退出检查橡胶圈是否正常。
三、排水管网施工方法
1、排水管道安装施工程序
验槽→下管→排管→平基→双壁波纹管,承接处用橡胶圈密封.
4、用毛刷将润滑剂均匀地涂在承口处的橡胶圈和管子插口端外表面上,但不得将润滑剂涂到承口的橡胶圈沟槽内;润滑剂严禁使用黄油或其它油类。
5、对口插入将连接管道的插口对准承口，保持插入管端的平直，用手动葫芦或其它拉力机械将管一次插入至标线。若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。
6、用塞尺顺承口间隙插入，沿管圆周检查橡胶圈的安装是否正确。
室外雨污水管网工程施工方案
目录一、项目概况 (1)1.1 雨水管道工程 (1)1.2 污水管道工程 (1)1.3 主要项目实物量 (1)2. 气候条件 (2)2.1 温度 (2)2.2 降雨量 (3)三、编译依据 (3)四、建设部署 (3)4.1 组织准备 (3)4.2 技术准备 (4)4.3 施工组织 (4)4.3.1 建设部署 (4)4.3.2 资源分配 (6)五、建设方案 (7)5.1 施工工艺流程 (7)5.2 计量和支付 (7)5.3 开挖沟渠（基坑） (7)5.4 管道基础 (8)5.5 管道铺设 (8)5.6人孔的安装 (9)5.6.1 检查井基坑开挖 (9)5.6.2 检查井垫层施工 (10)5.6.3井筒安装 (10)5.7 闭水试验 (10)5.8 回填 (11)5.8.1中粗砂回填 (11)5.8.2 回填 (11)5.9 井盖安装 (12)6、1#钢筋混凝土化粪池施工 (12)6.1.1 施工过程 (12)6.1.2 基坑开挖 (12)6.1.3 钢筋模板施工 (13)6.1.4 井筒砌体 (15)6.1.5 抹灰施工 (15)6.1.6 满水试验 (16)6.1.7 回填工程施工 (16)七、质量保证措施 (17)7.1 原材料质量保证措施 (17)7.2 测量质量保证措施 (18)7.3 土方开挖质量保证措施 (18)7.4 管道铺设质量保证措施 (19)7.5 化粪池钢筋绑扎质量保证措施 (20)7.6 化粪池模板施工质量保证措施 (20)八、施工进度计划 (21)9、安全文明施工 (21)9.1 安全施工措施 (21)9.2 文明施工措施 (23)一、项目概况本项目为太湖瑞园E地块室外雨污管网工程。
本项目主要建设内容包括室外雨水管道工程和污水管道工程。
整个排水系统采用雨污分流，雨污集中处理后排入市政排水管网。
1.1 雨水管道工程本工程雨水管道管径主要有DN225、DN300、DN400、DN500、DN600、DN800。
排水管线施工工艺标准
建筑小区室外排水管网施工工艺标准一、安装前准备工作：1．1施工技术交底施工技术交底是施工人员在熟悉设计文件和施工现场的情况下,贯彻施工组织设计意图,在技术方面交待工序、施工方法、质量要求和检验评价标准；在进度上要提出施工日期、班组安排；对班组承包要交待经济指标、节约措施、安全操作规程等内容.1．2确定施工方案分部分项工程施工方案在图纸会审后编制,应手单位工程施工组织设计控制.其编制内容应按照分项工程内容难易程度和规模大小而定.一般情况下应包括以下内容：1）工程概况：如管道性质、管径大小、基础种类、埋深、水文地质条件、施工环境等有关情况；2）施工部署、施工方法、施工顺序和施工机械等内容的确定；3）施工作业计划和劳动组织；4）材料机具、加工件供应及进场检查；5）各项技术、安全措施等.1．3测量放线管线测量应做到以下内容：1）为施工测量使用方便,从永久性水准点处,引测临时性水准点,其精度满足规范规定.水准点闭合误差不大于4mm/km.2）用经纬仪定出管道中心线位置,标出管线的起点、终点和转角点作为中心控制桩.3）按铺设管道坡道控制要求,每隔10m测设1块坡度板.4）根据管道设计坡度计算挖槽深度.用坡度板上高程线减去一下反常数,控制挖深.根据沟底宽度、边坡和挖深计算出上口宽度,放出上口挖槽线.二、沟槽开挖：沟槽开挖一般包括管道开槽法施工和地下管道不开槽法施工,其中新建工程较常用的是开槽法施工.排水管道一般包括污水管道、雨水管道和中水管道.其所用的管材、接口形式、基础类型、施工方法和验收标准各不相同.开槽法施工,其分项工程包括土方开挖、排水、管道基础、下管和稳管、接口构筑物砌筑和土方回填等分项工程.常见沟槽断面形式有直槽、梯形槽、混合槽等.1．沟槽断面尺寸的确定：沟槽底部开挖宽度可以按照下式确定：B=D+2b1+b2沟槽底部每侧工作面宽度,见下表：注：1.沟底需设排水沟时,工作面宽度可适当增加；2.有外防水的砖沟或混凝土沟,每侧工作面可取800mm.2．梯形槽的边坡：为保持槽壁稳定,槽壁应有一定边坡.对于土质良好,地下水位低于槽底,槽深在5m以内的,不加支撑的最陡坡度可参见下表：3．沟槽的开挖：沟槽开挖的方法有：人工法和机械法两种,为减轻繁重体力劳动,加快施工进度,在条件允许的情况下,尽量采用机械法开槽.三、排水管基础：管道基础的作用是将较为集中的荷载均匀分布,以减少对地基单位面积上的作用力,同时也减小对管壁的作用力,前者不使管子产生沉降,后者不致压坏管材.排水管道基础通常包括平基和管座两部分.管座包角有90°、135°、180°,特殊情况下也有360°全包.管道基础的确定,应按照设计图纸或指定的标准图施工.图1 混凝土基础和管座1—水泥砂浆抹带；2—混凝土管；3—管座；4—平基四、下管与稳管1．下管下管前的施工准备工作,应做到以下几点：1）检查管子内外表面有无空鼓、露筋、裂缝、缺边等缺陷,不合格管材不得使用.2）符合管基的标高、中心线和坡度.3）基础混凝土强度达到设计强度的70%时才允许下管.4）检查所用下管机具、临时设施应牢固可靠.5）明确劳动组织,并设专人统一指挥.下管操作应做到以下要求：1）根据管径大小、工程量多少和现场条件,下管方法可以选用人工下管法和机械下管法.2）承插式混凝土管,下管时承口方向与水流方向相反排列.3）尽量采用沟槽上分散下管,以减少在沟内的运管.4）沟内运管、排管应将管子放置在沟槽的一侧,并留出检查井的位置.5）沟槽内运管,若遇支撑横木矛盾时,应事先倒撑.倒撑时,一定要注意安全操作,防止发生事故.2．稳管稳管是指将每节管子安装在设计标高上,并满足设计坡度要求.包括管子对中、对高程、对管口间隙和坡度等操作过程.1）管轴线位置控制:其控制方法一般采用中线法或边线法.a.中线法：由测量人员将管中心测设字坡度板上,稳管时,由操作人员挂上中心线,在中心线上挂一垂球.图2 中线对中法1—水平尺；2—中心线稳管时,在管内放置一块带有中心刻度的水平尺,然后移动管身,使其垂线与水平尺的中心刻度对正,不超过允许偏差值,即为对中结束,对中过程忠也要满足高程和管口间隙的要求.b.边线法：当沟槽不便设置坡度板或用中线法不方便时,可采用边线法.稳管时,在中心线一侧,钉一排边桩,其高度接近管子半径,挂边线时,使边线距中心线的距离等于管外径的1/2加一常数.稳管时使管外皮与边线距离等于该常数,即对中合格.图3 边线对中法1—边桩；2—边线；3—稳管常数标尺2）稳管高程控制;将相邻坡度板上的高程钉用小线连成坡度线,稳管时,使坡度线上任何一点至管内底的垂直距离为一常数或称下反数,操作人员调整管子高程,使下反数的标志与坡度板重合,表明稳管高程合格.稳管工作,对高程和中心线的操作是同时进行,操作人员相互配合.稳好以后,管节下部用石子垫劳,再继续稳下一节管,方法同前.但要注意管口间隙符合要求,而且两节管口外皮要平滑,无错台.五、排水管道接口接口形式较多,应根据设计采用的管材和接口方式确定.排水管道接口也有刚性和柔性两种类型.刚性接口主要密封材料为水泥砂浆,柔性接口主要为沥青、橡胶圈等.1.水泥砂浆抹带接口一般适用于与雨水管道接口,其接口如图所示：图4 水泥砂浆抹带接口1—砂浆抹带；2—对口间隙；3—管壁；t—抹带厚度；b—带宽其操作要点如下：1所用水泥、砂子、配合比应符合设计要求.2抹带前将管口及管带覆盖上的管外皮刷洗干净,并涂一道水泥砂浆为宜. 3管径DN≤400mm时,抹带可以一次完成；管径DN＞400mm时,应分二次完成,抹底层时注意找正管缝,厚度约为带厚的1/3.压实表面后划出线槽,以利于与第二次结合.用弧形抹子捋压成形,初凝后再用抹子赶光压实.4基础管座与抹带相接处混凝土表面应凿毛后,再抹带.5抹带完成后,应及时用湿纸袋覆盖,注意洒水养护.6管径≥600mm,应进入管内勾内缝,勾内缝应在抹带砂浆终凝后进行.管径较小时,配合浇注管座混凝土,用麻袋球拖拉,将进入管内的灰浆拉平.7冬季进行抹带时,应遵循有关冬季施工要求,采取防冻措施.2.钢丝网水泥砂浆抹带接口砂浆抹带中设置钢丝网是为了提高抗拉强度,减少裂缝.广泛用于污水管道接口,其接口如图所示：图5 钢丝网水泥砂浆接口1—钢丝网；2—管壁；3—砂浆捻缝；t—抹带厚度；b—带宽；p—钢丝宽度操作要点如下：1在浇注管座混凝土时,将钢丝网插入接口处,位置靠近管口缝隙居中.2抹带前将管口刷洗干净,并刷一道水泥砂浆.3抹第一层砂浆厚度15mm左右,压实后将钢丝网从下向上兜起,紧贴底层砂浆,上部搭接长度大于100mm,用绑丝扎紧,使钢丝网表面平整.4待第一层水泥砂浆初凝后再抹第二层砂浆,赶光压实,带形为矩形,宽度一般200mm,带厚25mm,钢丝网宽180mm.5抹带完成后,即使养护.3.预制套环石棉水泥接口这种接口抗弯、抗折强度高,适用于不均匀沉降或有地下水地段污水管道.其接口如图所示：图6 预制套环石棉水泥接口1—管子；2—套环；3—石棉水泥填料；4—油麻其操作要点与给水铸铁管水泥石棉接口相同.六、管道铺设：排水管道铺设方法有平基法、垫块法和“四合一”施工方法等多种方法.采用那种方法施工,应根据管径的大小、接口形式、施工条件和工人操作水平确定.1.平基法普通法安装管径DN≥700mm、雨期施工、地基土不良的情况下,宜采用此种方法安装. 1施工程序：支搭平基模板→浇注平基混凝土→下管和稳管→支设管座模板→浇注管座混凝土→管口抹带→养护等过程.2模板支设注意事项：a.可用钢木混合模板、木模板,土质好也可用土模.b.模板制作应便于分层浇注时的支搭,接缝严密,防止漏浆.c.平基模板沿基础边线垂直树立,内打钢钎,外侧撑牢.d.模板支护尺寸符合设计要求和在允许偏差范围内.3浇注平基顶面高程,允许低于设计高程10mm,不得高于设计高程.a.验槽合格后,尽快浇注混凝土,减少地基扰动的可能性.b.严格控制平基顶面高程,允许低于设计高程10mm,不得高于设计高程.c.平基混凝土强度达到5MPa以上,方可下管,在此期间注意养护.d.混凝土浇注后至终凝前,避免泡槽.4浇筑混凝土注意事项：a.浇注之前,平基先凿毛,冲洗干净.b.管身于平基接触的三角区部位,应先填好捣实.c.浇注管座混凝土,应两侧同时进行,以免将管子挤扁.振捣时,振捣棒不得接触管身.d.管径DN≤600mm,可用麻袋球拖拉,将渗入管内灰浆拉平.e.若为钢丝网水泥砂浆抹带,在浇注管座混凝土时,将钢丝网插入管座混凝土接口处,位置符合抹带要求.5管口抹带注意事项：2.垫块法安装1施工程序：预制和安装垫块→下管和稳管→支护管基和管座模板→浇注管基和管座混凝土→接口→养护等施工过程.这种安装方法的优点是平基和管座同时浇注,整体性好,有利于保证工程质量,并且可以缩短安管周期.较常用于较大管径的安装.2预制垫块：a.垫块尺寸：边长等于倍直径,边宽等于高度,高度等于平基厚度.b.混凝土垫块强度与基础混凝土强度相同.c.每节管应设两块垫块.3稳管时注意事项：a.垫块设置要平稳,高程符合设计要求.b.稳管对中、对高程和管口间隙要与平基法相同.c.若接口采用套管式接口,则在稳管前将套环放入管身一端,再进行稳管.d.稳管时,用石子垫牢,防止管节从垫块滚下伤人.4浇注混凝土注意事项：a.检查模板是否符合要求,验收合格后,清理干净.b.应从检查井处开始浇注,并先从管道一侧下料,经振捣混凝土已从管下部涌向另一侧时,再从两侧下料,防止管节下部出现振捣不密实,形成漏水.c.采用钢丝网水泥砂浆抹带时,及时插入管道部位的钢丝网,位置正确、牢固.e.采用套环接口、沥青麻布接口以及承插式接口等多种形式,均匀接口合格后,再浇注管座混凝土.3．“四合一”施工法“四合一”施工法,即是将平基、稳管、管座、抹带4项工序连续进行操作.这种方法安装速度快、整体性好、接口质量优,适合于管径小于500mm,而且操作者要熟练,其安装效果才会好.1施工工序：验收沟槽→支模板→排管→“四合一”操作→养护.2支模、排管施工注意事项：a．若管座为90°包角时,支模可用150mm方木支设,如图所示,要求模板支设要牢固.b．若管座包角135°以上时,模板可分为两次支设,但要考虑模板稳定性,以免排管、运管时模板移位.c．下管、排管宜靠近模板,以便安管操作.3“四合一”施工要点：a.浇注混凝土的塌落度控制在20～40mm.浇注时混凝土略高于平基设计高程,然后放上管子,操作者用手揉动管子,一边对中,一边找高程,直到达到设计要求为止.b.稳管前应将管身擦净,然后再安装.c.在稳好的管口下部,铺一层抹带砂浆,再稳下一节管子,以使关口接缝密实.d.若为钢丝网水泥砂浆抹带时,在稳好管口位置插入钢丝网,位置符合设计要求.e.在浇注混凝土过程中,严格控制振捣密实,避免出现混凝土浇注缺陷.f.管座混凝土浇注后,抹平管座两肩,同时用麻袋球将管内接口进入的砂浆拉平.g.抹带开始时间,应与稳管至少相隔2～3节管子,以免稳管时的动作影响末代质量.抹带以后,注意养护.七、沟槽回填1.回填土的要求：1沟底至管顶以上0.5m范围内,不得含有机物、冻土以及大于50mm的砖石等硬物.在管道接口处,回填细粒土.2采用砂、石灰土或其它非素土回填时,按设计要求回填3回填土的含水量宜在最佳含水量附近,便于夯实.4回填时,应分层夯实,每300～400mm应夯实一次,并取样试验.2.回填土的施工要点：1管道两侧和管顶以上500mm范围内,应由沟槽两侧对称分层回填,采用人工回填人工夯实.注意每层摊铺厚度和分层搭接长度.2沟槽内有水,应排除后,按排水方向由高至低分层回填.不得带水回填.3管道基础三角区范围内,应注意夯实,且不得使管道发生位移和损坏接口抹带.4需要拌和的回填材料,应在沟槽上拌和均匀,不得在沟槽内拌和.5回填高度超过管顶500mm以上时可采用机械还土,但也应按分层摊铺和夯实的要求操作.6检查井、雨水口及其它井室周围的回填,应与管道沟槽的回填同时进行,井室周围回填夯实应对称进行,不得漏夯.3.沟槽回填冬期施工1沟槽回填土必须在不冻的情况下夯实,可采用缩短填和夯的间隔时间或加热措施.2管顶以上500mm外,可均匀掺入冻块,但尺寸不得超过100mm.3回填土应连续分层回填,分层厚度应小于夏季.防止基土或已填土层受冻.4禁止在沟槽内烧火取暖,防止边坡融化塌方.5沟槽上堆土结冰或积雪,应于回填前清除,不得填入沟内.。
