稳压装置在引信保险机构中的应用
第３２卷第１１期 四川兵工学报 ２０１１年１１月
【武器装备】
稳压装置在引信保险机构中的应用
金浩，曲家惠，岳明凯
（沈阳理工大学装备工程学院，沈阳１１０１５９）
摘要：对于火箭弹来说，引信解除保险可利用的环境力极其有限，其中，利用燃气动力作为引信第二环境力解除保险
是目前众多科研工作者研究的一项重要内容。然而，对于不同的火箭弹，其火箭发动机燃烧室可提供的燃气压力是
不同的，因此，燃气动力解除保险执行机构的设计也必须针对不同弹种进行，其通用化程度很低。本文设计了一种
稳压装置并制作出该装置实验模型样机，通过ＭＡＦ风洞实验证明了该方案的可行性，为众多科研工作者提供了一个
可行的思路。 关键词：引信；解除保险；执行机构；稳压装置
中图分类号：ＴＪ４３０ 文献标识码：Ａ 文章编号：１００６—０７０７（２０１１）１１—００２７—０２
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｓｔａｂｉｌｉｚｅｄ Ｖｏｌｔａｇｅ Ｄｅｖｉｃｅ ｉｎ Ｆｕｚｅ Ｉｎｓｕｒａｎｃｅ Ｍｅｃｈａｎｉｓｍ
ＪＩＮ Ｈａｏ，ＱＵ Ｊｉａ－ｈｕｉ，ＹＵＥ Ｍｉｎｇ—ｋａｉ
（Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｅｑｕｉｐｍｅｎｔ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｈｅｎｙａｎｇ Ｐｏｌｙｔｅｃｈｎｉｃ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈｅｎｙａｎｇ １ １０１５９，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｆｏｒ ｒｏｃｋｅｔ ｐｒｏｊｅｃｔｉｌｅ，ｉｔ ｉｓ ｅｘｔｒｅｍｅｌｙ ｌｉｍｉｔｅｄ ｔｏ ｒｅｍｏｖｅ ｔｈｅ ｆｕｚｅ ｉｎｓｕｒａｎｃｅ ｂｙ ｍｅａｎｓ ｏｆ ｅｎｖｉｒｏｎ－
ｍｅｎｔａｌ ｆｏｒｃｅ．Ｉｎ ｗｈｉｃｈ，ｔｏ ｕｓｅ ｇａｓ ｐｏｗｅｒ ａｓ ｓｅｃｏｎｄ ｅｎｖｉｒｏｎｍｅｎｔａｌ ｆｏｒｃｅ ｏｆ ｆｕｚｅ ｔｏ ｒｅｍｏｖｅ ｔｈｅ ｉｎｓｕｒａｎｃｅ ｉｓ
ａｎ ｉｍｐｏｒｔａｎｔ ｒｅｓｅａｒｃｈ ｃｏｎｔｅｎｔ ｔｈａｔ ｔｈｅ ｎｕｍｅｒｏｕｓ ｒｅｓｅａｒｃｈｅｒｓ ａｒｅ ｓｔｕｄｉｅｄ ｉｎ ｉｔ．Ｈｏｗｅｖｅｒ，ｆｏｒ ｄｉｆｆｅｒｅｎｔ ｒｏｃｋｅｔ
ｐｒｏｊｅｃｔｉｌｅ，ｔｈｅ ｆｕｅｌ ｇａｓ ｐｒｅｓｓｕｒｅ ｐｒｏｖｉｄｅｄ ｂｙ ｉｔｓ ｒｏｃｋｅｔ ｅｎｇｉｎｅ ｃｏｍｂｕｓｔｉｏｎ ｃｈａｍｂｅｒ ｉｓ ｄｉｆｆｅｒｅｎｔ，ａｃｃｏｒｄｉｎｇｌｙ
ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｉｎｓｕｒａｎｃｅ ａｃｔｕａｔｏｒ ｂｙ ｇａｓ ｄｙｎａｍｉｃ ｒｅｍｏｖｅ ｍｕｓｔ ａｌｓｏ ｂｅ ｄｅｓｉｇｎｅｄ ｔｏ ａｉｍ ａｔ ｄｉｆｆｅｒｅｎｔ ｓｐｅｃｉｅｓ，
ａｎｄ ｔｈｅ ｄｅｇｒｅｅ ｏｆ ｉｔｓ ｇｅｎｅｒａｌｉｚａｔｉｏｎ ｉｓ ｖｅｒｙ ｌｏｗ．Ｔｈｉｓ ｐａｐｅｒ ｐｒｏｐｏｓｅｄ ｔｈａｔ ｉｔ ｄｅｓｉｇｎｅｄ ａ ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｚｅｒ，
ａｎｄ ｍａｄｅ ｔｈｅ ｄｅｖｉｃｅ ｏｆ ｅｘｐｅｒｉｍｅｎｔａｌ ＭＡＦ ｐｒｏｔｏｔｙｐｅ．Ｔｈｒｏｕｇｈ ｔｈｅ ｔｅｓｔ ｏｆ ｅｘｐｅｒｉｍｅｎｔａｌ ｍｏｄｅｌ ｗｉｎｄ ｔｕｎｎｅｌ，
ｉｔ ｖａｌｉｄａｔｅｄ ｔｈｅ ｆｅａｓｉｂｉｌｉｔｙ ｏｆ ｔｈｉｓ ｓｃｈｅｍｅ．Ｉｔ ｐｒｏｖｉｄｅｓ ａ ｆｅａｓｉｂｌｅ ｔｈｉｎｋｉｎｇ ｆｏｒ ｓｃｉｅｎｔｉｆｉｃ ｒｅｓｅａｒｃｈ．
Ｋｅｙ ｗｏｒｄｓ：ｆｕｓｅ；ｒｅｄｕｎｄａｎｃｙ ｉｎｓｕｒａｎｃｅ；ａｃｔｕａｔｉｎｇ ｍｅｃｈａｎｉｓｍ；ｖｏｌｔａｇｅ ｓｔａｂｉｌｉｚｅｒ
ＧＪＢ３７３Ａ－－９７（引信安全性设计准则》中规定：引信安全 系统中至少应有２个独立的保险装置，其中每一个都能防止
引信意外解除保险和因引信原因使弹药意外爆炸，并且这２
个保险装置应从不同的具体环境获得相应的启动力。引信 的冗余保险是引信安全系统的重要组成部分，其设计是否合 理，将对引信的使用安全性和作用可靠性有较大的
影响 。 随着对安全要求的越来越高，对于滑膛炮等非旋、微旋
转弹而言，现在延期解除保险的研究不能只局限于利用后坐
力等单一环境力，而是向着利用第二环境力——空气动力以 及燃气动力来解除保险的方向发展 。Ｊ。如旋翼延期解除
保险、涡轮延期解除保险、活塞延期解除保险以及薄膜式燃
气动力解除保险等机构。火箭发动机工作时内部压力将经 历骤然升高、持续、骤然降低３个阶段。在持续阶段，发动机
燃气压力的持续作用将给全弹提供一定时间的持续过载。
国外也有利用燃气动力作为第二环境力解除保险的引信，如 美一ＭＫ１４６，英一ＮＯ．８６５，捷克、俄罗斯等国的火箭弹引信等
等，但这些引信的通用性和可靠性差，主要原因是其都采用
固定气孔进气，而不同口径弹的气体压力是不同的，同一口
径弹的气体压力起伏变化也是很大的，即解除保险的动力不
收稿日期：２０１１—１０—０９ 作者简介：金浩（１９７７一），男，工程师，主要从事引信保险机构的研究； 曲家惠（１９６２一），男，教授，硕士生导师，主要从事武器系统新材料及工艺研究； 岳明凯（１９７ｌ一），男，副教授，硕士生导师，主要从事引信技术的研究。
四川兵工学报 ｈｔｔｐ：／／ｓｃｂｇ．ｊｏｕｒｓｅｒｖ．ｅｏｍ／
确定，因此同一机构的引信就只能适应某一１２１径甚至只能适
应某一速度，导致引信不能解除保险而出现瞎火。本项目着 重解决气动力的压力稳定问题，利用自动调控技术，设计出
性能稳定的“气压自动调节装置”，为气动力引信的通用模块
化设计提供科学的设计思路。 在现今国内外对空气动力及燃气动力作为引信第二环 境力解除保险的研究中，对空气动力及燃气动力稳定性利用
的研究还十分欠缺 。而本项目的研究将使非旋或微旋
弹引信的设计变得更加合理、安全，更容易满足引信的战术 指标，提高引信的性能水平。这对于提高引信的整体技术水
平，尤其是通用化设计水平，缩短研制周期，提高战场快速反
应能力和适应能力有着极其重要的意义。
１模型方案设计
如图１所示，可见燃烧室内的火药气体通过进气孔１进 入通道３，通道３的气体通过活塞７上的通气槽进入气室ａ，
当气室ａ的气体压力达到一定程度时，气体压力将克服活塞 与弹簧止动螺母之间的弹簧压力，促使活塞移动，气体通过
活塞中间的活塞孔经由４，：ｆＬ螺栓上的调节孔进入气室ｂ，同
时通道３的末端孔与通气槽错位，使进气量减少（即燃烧室
内的火药气体压力增大，进气量减少，从而从理论上通过此
调压装置得到相对稳定的出气压力）。
１．进气孔；２．密封螺母；３．通道；４．通气槽；５．气室ａ； ６．活塞孔；７．活塞；８．弹簧；９．弹簧止动螺母；１０．小孔 螺栓；１１．调节孔；１２．气室ｂ；１３．阻流环
图１方案设计
２ ＭＡＦ风洞试验 ２
为了初步验证此方案的可行性，按照图１的方案制作出
了此调压装置的实验样机（材料未经理论选择，全部零件均
采用４５矧是钢），并设计制作了风洞实验夹具，实验样机及安
装夹具如图２所示。其中，图２左侧方向为实验进气口方
向，右侧为气体通过装置后的输出端。 实验采用４马赫的风对实验装置左侧水平方向持续作
用４．７７ ｓ，右侧传感器测试结果如图３所示。从测试数据结 果曲线图不难看出，气体经过此实验装置调压后，经短时间
即可达到一个相对稳定的气体压力，此稳定压力持续时间约
２ ｓ，这个时间足以为引信解除保险提供一个动力。 图２稳压装置实验样机
３结束语 图３风洞实验数据结果曲线
理论分析和验证实验表明，此种稳压装置的设计方案是
可行的。可对此装置零部件材料进行选择，结构尺寸进行优 化设计，达到理想的调压效果。本研究的技术及机构可直接 用于或参考用于非旋破甲弹引信、滑膛炮弹、迫弹、火箭弹、
导弹、航弹等引信的保险机构中。
参考文献：
［１］ 安晓红，张亚，顾强．引信设计与应用［Ｍ］．北京：工业出 版社。２００６． ［２］ 钱元庆．引信系统概论［Ｍ］．北京：国防工业出版 社，１９８７． ［３］ 陈庆生．引信设计原理［Ｍ］．北京：国防工业出版 社．１９８６． ［４］ 王尔林．现代兵器概论［Ｍ］．北京：兵器工业出版 社。１９９５． ［５］ 马宝华．引信构造与作用［Ｍ］．北京：兵器工业出版 社．２０００． ［６］ 李良巧．引信可靠性设计指南［Ｍ］．北京：兵器工业出版
社。１９９３． ［７］ 纪永祥．引信涡轮保险机构对弹道性能影响的分析［Ｊ］． 现代引信，１９９７（１）：４６—４８． ［８］ 魏惠之．弹丸设计理论［Ｍ］．北京：国防工业出版 社．１９８５． ［９］ 张合．引信结构学［Ｍ］．北京：理工大学出版社，２００７． ［１０］彭长清．引信机构动力学［Ｍ］．北京：兵器工业出版 社。１９９４． （责任编辑周江川）
稳控装置在电力系统中的应用
稳控装置在电力系统中的应用
摘要：随着经济的高速增长，电网的容量也快速增长，电网的结构变得复杂，必须借助专门的安全自动化系统，以确保电力系统安全稳定运行，采用安全稳定控制措施，能够发挥显著作用。
关键词：稳控装置；电力系统；应用
1 稳控装置在电力系统应用中的运行人员注意事项
（1）运行人员必须定期检查稳控装置是否正常运行，压板投退是否正确，PT空气开关有否跳开，当工作班组进行与稳控装置电流电压回路有关工作时，提醒和检查工作班组有否做好安全措施；（2）当电力系统发生事故，稳控系统装置动作时，运行人员应迅速、准确、全面记录、打印装置动作信号及有关信息，到相关录波器打印录波图，立即向当值调度员汇报；（3）当稳控装置出现异常告警信号时，运行人员应马上打印自检报告，初步分析告警原因，向网调当值调度员汇报情况，通知专业班组进行处理；（4）当工作人员在稳控装置上进行试验工作需投入“XX站通道压板”并有可能发出跳闸命令时，运行人员必须联系调度，退出冯屯站下属各执行站的跳闸出口压板；（5）当稳控装置告警灯亮，并显示某接口告警，运行人员应马上查出告警接口所对应的通道，联系通讯公司，了解通道情况，如通道无问题，则联系继保班组进行处理；（6）稳控装置上工作需要把稳控装置退出运行时，必须把装置的“XX站通道压板”退出，把两套系统的允许数据交换压板退出；（7）稳控装置的通道设备的维护和调试均由通信人员负责。
2 安全稳定控制装置的应用的主要功能
2.1 低频过频功能
（1）装置正常运行时，向稳控主站发送我厂机组运行工况和出力情况，发送本装置及通信通道的正常、异常和故障情况等信息，发送本厂对切机命令的执行情况和执行结果，以便稳控主站实施区域稳定控制。（2）装置监测220KV徐岳Ⅰ线及徐岳Ⅱ线的母线运行情况，根据被监测母线的电压值，可实时计算出母线的频率，并以此判断出低频、过频事故。（3）过频分两轮切机，每轮的频率值和时间定值均可以单独设定，即每轮都为单独轮。（4）装置规定过频切机时，均以事故时刻的机组功率值进行判断。
稳压管在电路中的用法
稳压管在电路中的用法
稳压管在电路中的用法
1. 简介
稳压管（Voltage Regulator）是一种常见的电子元件，用于在电路中提供稳定的电压输出。其主要功能是保持电路中的电压恒定，不受输入电压的波动影响。稳压管在各个领域都有广泛的应用，在电子设备中扮演着重要的角色。
2. 稳压管的工作原理
稳压管基于电压调节原理工作，通过调整自身导通电阻的大小，来维持输出电压的恒定。当输入电压波动时，稳压管会感知并相应调整其导通电阻，以保持输出电压稳定。这样，稳压管就能为其他电子元件提供一个固定而稳定的电源。
3. 稳压管的分类
稳压管可以根据其工作原理和性能特点进行分类。常见的分类方式包括线性稳压和开关稳压。线性稳压器是使用线性元件（如晶体管）来在电路中稳定电压的。它们具有简单、成本低、输出纹波小的优点，但功率损耗较大。开关式稳压器则采用开关元件（如MOS管）和电感器来实现电压稳定。它们具有高效、输出功率大、尺寸小的特点，但电路结构复杂。
4. 稳压管的应用
稳压管在各个领域都有广泛的应用。在电子设备中，稳压管用于稳定电压，保护其他电子元件不受电压波动的损害。在电源系统中，稳压管被用来提供稳定的电源输出，确保设备正常工作。在通信系统中，稳压管常被用来稳定信号电平，保证信号传输的稳定性。稳压管还广泛应用于工业控制、车载电子、医疗设备等领域。
5. 稳压管的注意事项
在使用稳压管时，需要注意一些事项。选择合适的稳压管型号，以满足电路的要求。稳压管需要根据电路的功率要求选取合适的散热方式，以保证其正常工作。另外，稳压管的输入电压范围和输出电流能力也需要根据实际情况来确认。还需要确保稳压管的接线正确，以避免电路连接错误导致的故障。
稳压管是一种在电路中常见且重要的电子元件。它可以提供稳定的电压输出，在各个领域都有广泛的应用。选择合适的稳压管型号并注意使用事项，能够确保电路的稳定工作。无论是在电子设备、电源系统还是通信系统中，稳压管都发挥着关键的作用，为其他电子元件提供稳定的电源。稳压管的应用为电子工程师和电子爱好者提供了一个重要的工具，帮助他们设计和搭建稳定可靠的电路系统。
电引信
第一章
电引信：是利用电子技术获取目标信息并实现引爆控制的引信，包括电子触发引信、电子时间引信、近炸引信。
电引信特点：（1）瞬发度高，能在感受目标存在之后的几十微秒到一百微秒的时间内引爆炮弹（2）敏感组件和引爆组件可以分开配置（3）提供了一种准确计时和延期的手段（4）备有电源，可以实现电发火、电延期的新手段（5）微电子技术的应用可以采用多路发火、延期解除保险、计时、自毁电路。即实现了冗余储备技术（6）在仓库堆放情况下可进行检验（7）运动零件少，可靠性高，安全性高
电引信电路设计的基本要求：（1）应符合引信战术技术指标中的有关规定（2）应优先采用成熟电路（3）应优先采用集成电路减少分立电路（4）应优先采用数字电路（5）应采用计算机辅助设计（6）应尽可能体积小、质量轻（7）结构设计应合理（8）选用的元器件应有相应标准或专用技术条件
第二章
电引信共同的特殊要求：（1）要求电源平时不激活（2）要求电雷管平时安全（3）要求电引信大部分性能可进行无损检测（4）要求采用冗余储备技术和防止电路间相互干扰
电触发引信的组成：电源、发火电路、触发开关、延期发火电路、安全保护电路
膛内储电电源：压电法（压电晶体）、爆电法（爆炸元件）、磁电法（后坐发电机）
压电法储电：是利用压晶体管的压电效应，将机械能转化成电能。常用压电材料钛酸钡、锆钛酸钡。原理：加压时晶体内部产生△P，银层表面仅有束缚电荷；开关S1断开后再卸载，力消失后△P也消失，两极面间的束缚电荷被释放，成为自由电荷积累在两极面上，这样就实现了储电
爆电法储电：是把爆炸组件爆轰时输出的机械能转化成电能储存起来的。爆电换能的原理：是利用爆炸组件爆轰时爆轰波经衰减片后以应力波形式传给压晶体，晶体在应力波作用下发生去极化现象，极化时的束缚电荷全部释放出来兵向负载电阻放电，应力波向前传播，去极化现象继续扩大直到整块晶体去极化为止
磁电法储电：是利用电磁感应原理
膛内储电电路：有储电开关与负载串联电路、储电开关与负载并联电路、并联二极管储电电路
稳压管用法
稳压管用法
稳压管（稳压二极管）是一种电子器件，用于提供稳定的电压输出。它常用于电子电路中，特别是在需要稳定电源或电压参考的应用中。
稳压管的主要用途是通过将多余的电压转化为热量来稳定输入电压。当输入电压超过稳压管的额定电压时，稳压管会开始将多余的电压转化为热量，以保持输出电压稳定。稳压管通常有固定的额定电压，例如5V、12V等，也有可调节的稳压管。
稳压管的用法如下：
1. 选择合适的稳压管：根据电路所需的稳定输出电压，选择适当的稳压管。额定电压应略高于所需输出电压。
2. 连接稳压管：将稳压管插入电路中，连接稳压管的引脚。通常稳压管具有三个引脚：输入引脚（通常标有“Vin”）、输出引脚（标有“Vout”）和地引脚（标有“GND”）。
3. 连接输入电源：将输入电源连接到稳压管的输入引脚。输入电源的电压应略高于稳压管的额定电压。
4. 连接负载：将负载（需要稳定电压的设备或电路）连接到稳压管的输出引脚。负载应在稳定输出电压范围内工作。
5. 测试和调整：使用万用表或示波器测试输出电压，确保稳压管输出恒定且在设定范围内。如果需要调整输出电压，可以通过调整稳压管的电阻或外部电路来实现。
注意事项：
- 稳压管通常需要合适的散热器以防止过热。
- 稳压管的输入电压应符合其额定电压范围，过高的输入电压可能损坏稳压管。
- 在连接负载之前，确认负载电流不超过稳压管的最大额定电流。
第4章 保险机构
1
第4章 保险机构
沈阳理工大学
防止引信的发火机构、隔爆机构和其他机构在勤务处理中和（或）发射过程中发生意外作用，在预定条件下能解除保险的各种机构，称为保险机构。
保险机构是引信安全系统中的重要组成部分，它具有对环境信息的识别与转化功能，以及对引信安全系统状态的转换与控制功能。因此，保险机构是能感受和识别环境信息，经过对输人环境信息的处理和转化，输出控制信息，促使引信安全系统状态的转换和控制的一种功能装置。
引信安全系统具有三种状态和完成三种状态的两个过程，即安全状态（保险状态）、临界状态、解除保险状态（待发状态），以及解除保险过程和临界状态的过渡过程。各种保险机构、冗余保险机构、故障保险机构、延期解除保险机构、远距离接电机构等，都是实现引信安全系统状态过渡与转换的功能装置。
因此，保险机构在引信中的作用，是保证引信的发火机构、隔爆机构和内含能源平时处于保险状态，在发射（投掷、布设）后的预定条件下，由保险状态向待发状态过渡并最终进人待发状态，即解除保险。可见保险机构具有保险和解除保险的双重职能。
保险机构可以依靠环境能源或内含能源解除保险。所谓内含能源，是指引信在装配时就带有的能源，例如电池、弹簧、火药原动机等，环境能源是指能产生压力、温度或加速度等环境的弹道环境。
保险机构由保险零件、保险器和被保险零件等组成。保险零件通过自己感受内外弹道环境力或由人工使其动作来解除保险；保险器，如弹簧、支耳、裂环等，通常称为抗力零件，它平时固定或支承保险零件，使其处于保险位置；被保险零件可以是发火机构、隔爆机构中可以运动的零件，也可以是自炸机构、能源机构或接电机构中可以运动的零件，这些零件只有在保险零件解除了对它们的约束后，才有运动的可能。
引信保险机构的设计要满足的基本要求是安全性和作用的可靠性。具体地说，在非预定条件下要确实可靠地固定被保险零件，使之在勤务处理时不因弹丸有偶然跌落、振动、滚动等，而引起保险零件不正常动作，以确保引信的安全；同时，在弹丸发射或飞行过程中，在各种环境力的作用下，又要可靠解除对被保险零件的约束，使引信处于待发状态。应当指出，在设计中以上两项要求往往是矛盾的，只能在一定条件下，合理地解决这一对矛盾。

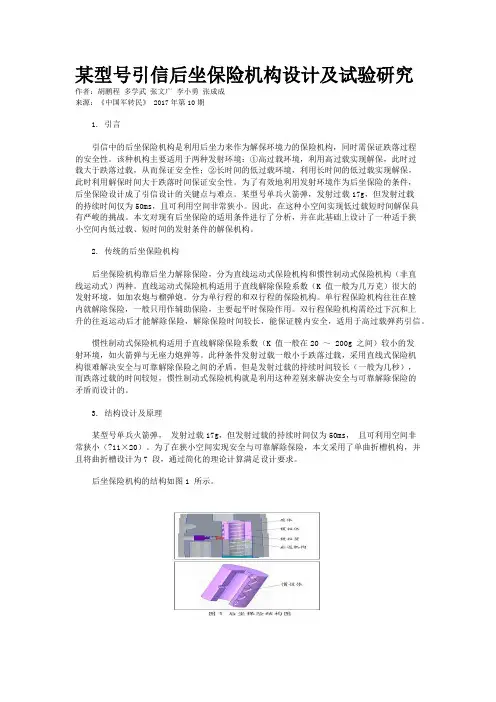

某型号引信后坐保险机构设计及试验研究
