激光器的发展历史及钇铝石榴石激光晶体讲解
Nd：YAG激光器
Nd:YAG激光（N eodymium-d oped Y ttrium A luminium G arnet;Nd:Y3Al5O12或称之为钇铝石榴石晶体）,钇铝石榴石晶体为其激活物质，晶体内Nd原子的含量为0.6～1.1%，属固体激光，发射激光为红外波长1.064um.属四能级系统。
Nd:YAG激活物质晶体主要使用氪气（kryton）或氙气（xenon）灯管作为泵浦源，泵浦灯的发射光谱是一个宽带连续谱，但仅少数固定的光谱峰被Nd离子吸收，所以泵浦灯仅利用了很少部分的光谱能量，大部分的使用率偏低。
Nd:YAG吸收的光谱区域由0.730um~0.760um与0.790um～0.820um，光谱被吸收后释放出相同频率单色光谱，但所释放的光谱并无固定方向与相位，所以尚无法形成激光。
激光生成原理。
当将激活物质放在两个互相平行的反射镜，（其中一片100%反射另一片50%透射镜）就可构成光学谐振腔，非轴向传播的单色光谱被排除谐振腔外，轴向传播的单色光谱在腔内往返传播。
当单色光谱在激光物质中往返传播时，称为谐振腔内“自激振荡”。
当泵浦灯提供足够的高能级的原子在激光物质内，具有高能级的原子在两能级间存在着自发辐射跃迁，受激吸收跃迁和受激辐射跃迁等三种过程。
受激辐射跃迁所产生的受激发射光，与入射光具有相同的频率，相位。
当光重复在谐振腔内通过“粒子数反转状态”的激活物质后，相同频率单色光谱的光强被增大生成了激光，激光高渗透率就能通过谐振腔内50%的透射镜发射出来，成为连续激光。
激光发展历程
激光发展历程激光的发展历程可以追溯到20世纪的早期。
在1917年，爱因斯坦通过他的理论物理学研究，提出了激光的理论基础。
但是直到20世纪50年代，人们才真正开始研究和开发激光技术。
在1954年，一位名叫Charles H. Townes的物理学家在他的实验室中首次发明了微波放大器，这是激光研究的重要里程碑。
随后的几年里，Townes与Arthur L. Schawlow合作，进一步研究激光的原理和技术。
1958年，Theodore Maiman成功地制造出了第一台工作的激光器。
这台激光器使用了合成的红宝石作为激光介质，它发射出了一束可见的红光，并被认为是真正的激光器的里程碑。
从那时起，激光技术迅速发展。
在1960年代初期，人们发明了更多种类的激光器，包括CO2激光器、氨氧化物激光器和液体激光器。
这些激光器的应用范围不断扩大，从科学研究到医疗、通信和材料加工等多个领域。
20世纪70年代，激光技术取得了更大的突破。
光纤激光器的发明使得激光在通信领域得到了广泛应用，成为传输和放大光信号的重要工具。
同时，激光器的价格也逐渐下降，使得激光技术更加普及和可行。
到了21世纪，激光技术已经成为现代社会不可或缺的一部分。
激光器被广泛应用于医疗领域，如眼科手术和皮肤治疗。
激光雷达在无人驾驶汽车和航空器中发挥着重要作用。
激光在制造业中的应用也越来越广泛，如激光切割、激光焊接和激光打印等。
总的来说，激光的发展历程经过了数十年的探索和研究，逐渐成为一项重要的技术和应用领域。
随着技术的不断发展，激光在未来将继续发挥更大的作用，并带来更多的创新和应用。
激光器的产生及历史
ቤተ መጻሕፍቲ ባይዱ
我国激光技术发展历史
1957年，王大珩等在长春建立了我国第一所光学专 业研究所——中国科学院（长春）光学精密仪器机械 研究所（简称“光机所”）。
我国的第一台激光器于1961年在长春光机所研制成功
He-Ne激光器
掺钕玻璃激光器
GaAs同质结半导体激光器
脉冲Ar+激光器
CO2分子激光器
CH3I化学激光器
YAG激光器
3
1963年7月 1963年6月 1963年12月 1964年10月 1965年9月 1966年3月 1966年7月
邓锡铭等 干福熹等 王守武等 万重怡等 王润文等 邓锡铭等 屈乾华等
1916年爱因斯坦提出了受激辐射的概念 1954年美国物理学家汤斯研制成第一台微波激射器 （1.25 cm）
1958年美国的汤斯和苏联的巴索夫及普罗霍洛夫等 人提出了激光的概念和理论设计
1960年美国的梅曼研制成功第一台红宝石激光器。
我国的第一台激光器于1961年在长春光机 所研制成功
1
1960年12月，美国科学家贾万等人制造了第一台气体 激光器——氦氖激光器。 1962年，发明了半导体激光器。 1965年，第一台大功率激光器——二氧化碳激光器诞生。 1966年，研制成了可在一定范围内连续调节波长的 有机染料激光器。 1967年，第一台Ｘ射线激光器研制成功。
0.第三讲激光简史、发展与应用
1.1 激光简史
• 突破
– 1956年Nicolaas Bloembergen在 哈弗大学提出了固态微波激射器的 概念， 于1956年10月在Physical Review上发表了一片又决定意义的 文章，第一台成功的设备几个月后 在Bell实验室研制出来。
– 1958年Schawlow和Townes在 Physical Review Letters 上发表 论文“Infrared and Optical Maser”，标志着激光作为一种新 事物登上了历史舞台。
– 为什么各类第一台激光器都是诞生在IBM、 GE、BELL实验室？
1.2 激光的发展
• 发展
– 更大
• 为了进行高能物理、热 核聚变等方面的研究工 作，激光器产生的能量 密度和功率不断提高。
• 现在世界上功率最大的 激光器是美国的国家点 火工程（NIF）中使用的 NOVA激光系统，其峰 值功率达到1.3PW （1015W），该系统有 望在2010投入使用。
1.1 激光简史
– 1947年，Lamb和Reherford在氢原子光谱中发现了明显的受激 辐射，这是受激辐射第一次被实验验证。Lamb由于在氢原子光 谱研究方面的成绩获得1955年诺贝尔物理学奖；
"for his discoveries concerning the fine structure of the hydrogen spectrum"
1.2 激光的发展
– 更小
• 各种工业指示、标记、探测 用的半导体激光器或者半导 体泵浦固体激光器向着小型 化方向发展；
1.2 激光的发展
–更集成 各种通信用的
激光模块，往往 包含十几个甚至 几十个半导体激 光器，并且集成 了调制、功率检 测、温度监测等 功能模块。
第四章 激光晶体
4.3 Nd:YAG激光晶体
五、激光输出： 1.06um比1.35um的荧光强6倍， 1.06um的谱线先起振, 抑制1.35um谱 线起振。 Nd3+:YAG激光器通常只产生1.06um 激光。
4.3 Nd:YAG激光晶体
左端面： 对0.8um的光 全透射， 对1.06um的光 全发射； 右端面： 对0.8um的光 全反射， 对1.06um的光 全透射
R>99.8%@1064nm and R<5%@808nm
4.3 Nd:YAG激光晶体
三、吸收光谱：
4.3 Nd:YAG激光晶体 在室温下有5个主要的吸收峰： 0.531、0.581、0.751、0.808（主 吸收峰）、0.871um
4.3 Nd:YAG激光晶体
• 抗损伤阈值：>1GW/cm2 • 热导率：14 W/m /K @20 °C, 铜：397 W/m /K • 折射率：1.82 • 激光波长：1064 nm • 在 YAG晶体表面镀膜工艺成熟
4.3 Nd:YAG激光晶体 热导率：单位截面、长度的材 料在单位温差下和单位时间内 直接传导的热量。
4.3 激光晶体
一、Nd：YAG晶体的组成： 钇铝石榴石（YAG）：Y3Al5O12； Y2O3和Al2O3的摩尔比为3：5； 掺杂钕离子Nd3+ 取代Y3+ ，钕离子的 浓度： 0.6% - 1.3%
4.3 Nd:YAG激光晶体
4.3 Nd:YAG激光晶体
二、Nd:YAG晶体的特点： • 荧光量子效率：接近100%， 红宝石：70% • 损耗系数：0.003 cm-1 @ 1064 nm • 吸收系数：13cm-1 @ 808 nm,主吸收峰和 常用的大功率的LD的峰值波长重合，非 常适合LD泵浦。 • 热膨胀系数：7.8 x 10-6 /K ，0 - 250 °C ；红宝石：6 x 10-5 /K 。
激光发展简史

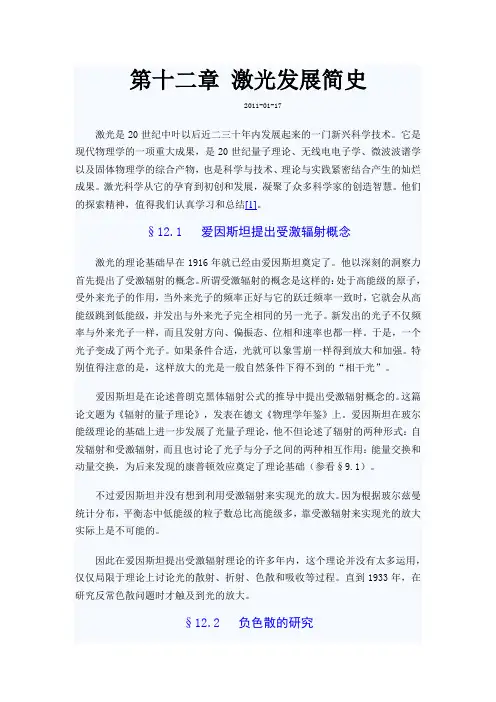

第十二章激光发展简史2011-01-17激光是20世纪中叶以后近二三十年内发展起来的一门新兴科学技术。
它是现代物理学的一项重大成果，是20世纪量子理论、无线电电子学、微波波谱学以及固体物理学的综合产物，也是科学与技术、理论与实践紧密结合产生的灿烂成果。
激光科学从它的孕育到初创和发展，凝聚了众多科学家的创造智慧。
他们的探索精神，值得我们认真学习和总结[1]。
§12.1爱因斯坦提出受激辐射概念激光的理论基础早在1916年就已经由爱因斯坦奠定了。
他以深刻的洞察力首先提出了受激辐射的概念。
所谓受激辐射的概念是这样的：处于高能级的原子，受外来光子的作用，当外来光子的频率正好与它的跃迁频率一致时，它就会从高能级跳到低能级，并发出与外来光子完全相同的另一光子。
新发出的光子不仅频率与外来光子一样，而且发射方向、偏振态、位相和速率也都一样。
于是，一个光子变成了两个光子。
如果条件合适，光就可以象雪崩一样得到放大和加强。
特别值得注意的是，这样放大的光是一般自然条件下得不到的“相干光”。
爱因斯坦是在论述普朗克黑体辐射公式的推导中提出受激辐射概念的。
这篇论文题为《辐射的量子理论》，发表在德文《物理学年鉴》上。
爱因斯坦在玻尔能级理论的基础上进一步发展了光量子理论，他不但论述了辐射的两种形式：自发辐射和受激辐射，而且也讨论了光子与分子之间的两种相互作用：能量交换和动量交换，为后来发现的康普顿效应奠定了理论基础（参看§9.1）。
不过爱因斯坦并没有想到利用受激辐射来实现光的放大。
因为根据玻尔兹曼统计分布，平衡态中低能级的粒子数总比高能级多，靠受激辐射来实现光的放大实际上是不可能的。
因此在爱因斯坦提出受激辐射理论的许多年内，这个理论并没有太多运用，仅仅局限于理论上讨论光的散射、折射、色散和吸收等过程。
直到1933年，在研究反常色散问题时才触及到光的放大。
§12.2负色散的研究色散理论早在1900年就由特鲁德（P.Drude）建立，能够解释一部分实验结果。
激光器的发展历史及现状001
激光器的发展历史及现状001激光器的发展历史及现状001激光器是一种产生激光的装置，通过激光器可以产生一束具有高度定向性的、相干性好且能量集中的激光光束。
激光器广泛应用于科学研究、医疗、工业加工、通信等领域，对现代社会的发展起到了重要作用。
以下是激光器的发展历史及现状。
激光的概念最早由爱因斯坦在1916年提出，但是在之后的几十年中，科学家们仅仅对激光的概念有所了解，没有实际制造出激光器。
直到1960年，美国的激光先驱泰奥多·赫斯在贝尔实验室成功制造出了第一台激光器，从而打开了激光器的发展之路。
赫斯的激光器是由镜子组成的谐振腔、放置了掺有纯银的激光介质和辅助能量供应的光泵，能够产生涵盖从红外到紫外等不同波长范围的激光。
这个成果引发了对激光器在不同领域应用的研究，如光通信、光刻及材料加工等。
在激光器的发展过程中，科学家们通过不断改进激光介质和腔体结构，使激光器的性能得到了提升。
例如，早期的激光器解决了频率稳定性的问题，但是能量密度较低，限制了其在医疗和材料加工领域的应用。
而随着半导体激光器和光纤激光器的出现，激光器的能量密度得到了大幅提升，使其在医疗和材料加工中有了更广泛的应用。
目前，激光器已经成为科学研究、工业加工和医疗领域不可或缺的工具。
在科学研究中，激光器被用于光谱分析、原子物理学研究、量子信息等领域，为科学家们提供了研究材料的新手段。
在工业加工中，激光器广泛应用于激光切割、激光焊接、激光打标等领域，取代了传统的机械加工方法，提高了加工效率和精度。
在医疗领域，激光器被广泛应用于眼科手术、皮肤美容、牙科治疗等，为医生和患者提供了更安全、更有效的治疗手段。
未来，激光器的发展仍将朝着更高功率、更短脉冲、更宽频谱和更小体积的方向发展。
随着科技的不断进步，新型激光器的出现将会拓宽激光器的应用领域。
例如，在量子计算、量子通信和量子雷达等领域中，激光器被用于产生特殊波长和脉冲的激光，实现对量子信息的探测和操作。
第四章 固体激光器(二、工作物质)
固体工作物质
光信息科学与技术专业 理院
2.固体工作物质
2.1概述 2.2红宝石 2.3掺钕钇铝石榴石 2.4钕玻璃 2.5其它掺钕工作物质 2.6其它固体激光工作物质
2
2.1概述
1.对固体激光工作物质的一般要求 2.基质与激活离子 3.正分高浓度激光晶体 4.多掺和敏化 5.工作物质的劣化与破坏 6.工作物质几何尺寸和加工要求
性能稳定，质硬，热导率高 光学各向同性 有钇铝石榴石Y3Al5O12(YAG)，钆镓石榴石Gd3Ga5O12(GGG)和 钆钪铝石榴石Gd3Sc2Al3O12(GSGG)。 Nd3＋:YAG，阈值低，增益高，处于固体激光材料垄断地位， YAG中也可掺铒Er3＋，铥Tm3＋，钬Ho3＋和镱Yb3＋。 同时掺Cr3＋的Nd:GSGG，可显著提高对闪光灯的辐射。
4
基质材料 固体基质材料分为晶体和玻璃 两类
基质与离子之间的相互作用， 事实上限制了材料组合的数量。
5
晶体
适合作为激光离子的基质晶体的选择原则：
掺杂后晶体必须具有均匀的折射率 晶体的机械、热性能容许高功率工作（热导率， 硬度和抗裂强度） 晶体的晶格能够接收掺杂离子，局部晶体场感 应出期望光谱特性所需的强度。一般，截面接 近10－20cm2。 生长出足够尺寸的高质量晶体。对于1300℃下 可均匀熔化的晶体，容易采用合适的生长技术。
9
晶体氧化物 4. 硫氧化物
• 稀土硫氧化物，如硫氧化镧，硫氧化镥，硫氧 化钇，均有相同晶体结构，为单轴晶体。 • 稀土激活离子在稀土硫化物基质中可形成任意 浓度的固体溶液 • 硫氧化镧，硫氧化镥，硫氧化钇，硫氧化钆可 透过0.35um~7um波长。 • Nd:LOS(La2O2S)的1.075um波长处激光跃迁 截面约为Nd:YAG的1/3。
激光晶体生长及加工高科技项目讲解
ND:YAG激光晶体生长及加工高科技项目项目简介：本项目是ND:YAG晶体的生长及加工，所采用的晶体生长方法为提拉法，ND:YAG晶体的生长工艺参数为2070℃—2100℃，提拉速度为0.6mm/H左右，转速17.5RPM 左右，晶体棒长度不小于180mm ，直径不小于50mm ，晶体呈淡紫色。
生长出晶体后在对晶体毛坯进行定向、切割、粗磨、细磨、机抛及镀膜等加工工艺，最终产品为ND:YAG晶体棒。
Nd:yag晶体产品介绍：Nd:yag晶体产品：1、钇铝石榴石的化学式是y3al5o15，简称为yag 。
在yag 基质中掺入激活离子nd3（约0.6-1.1%）就成为nd ；yag 。
实际制备时是将一定比例的al2o2、y2o2和ndo3在单晶炉中溶化结晶而成。
2、nd ：yag 晶体产品特性nd ：yag 属四能级系统，量子效率高，受激辐射面积大，所以它的阈值比红宝石和钕玻璃低得多。
又由于nd ：yag 晶体具有优良的热学性能，因此非常适合制成连续和重频器件。
它是目前在室温下能够连续工作的唯一固体工作物质，在中小功率脉冲件中，目前应用nd ：yag 的量远远超过其他工作物质。
生产原料：AI2.O2\Y2O2和NDO2核心设备：60单晶炉，150铱坩埚，四轴抛光机，二轴抛光机，测角仪，内圆切割机。
加工工艺：首先ai2o2\y2o和ndo 三种原料按比例配料—对三种原料进行灼烧、烘干并称量—将三种原料并压料—随后将三种原料焙烧—将焙烧好的原料放入单晶炉中—抽真空，充入保护气体（氩气）—物料熔融后生长nd ：yag 晶体—将长成的晶体毛坯切割、粗、细磨、抛光镀膜。
产品应用：1、YAG 激光器在军用装备中是应用最广泛的一种激光器，主要用作激光雷达、激光测距、激光制导、激光对抗等方面。
2、在工业中的应用主要是用于材料加工，如切割、焊接、打孔等，不仅提高了加工质量，更提高了工作效率。
3、在医疗方面的应用，ND:YAG激光器是医学中用得较多的激光器，它的转换率高，输出功率大，单根晶体工作时输出的功率可达百瓦，比co2气体激光止血及凝固效果好，在医学上常用来做手术刀，广泛用于普外科，耳鼻喉科，泌尿科，骨科，整形科最吉安帕、椎间盘手术等。
激光晶体材料
激光晶体材料
激光晶体材料是一类具有特殊光学性能的固体材料，广泛应用于激光器、光通信、医学和军事领域。
激光晶体材料具有高光学均匀性、优异的光学性能和稳定的化学性质，因此备受关注和重视。
首先，激光晶体材料具有较宽的透明度范围，能够在可见光和红外光区域内实
现高效的光学放大。
其中，钇铝石榴石（YAG）晶体是一种典型的激光晶体材料，具有优异的光学性能和热学性能，被广泛应用于固体激光器中。
此外，掺杂稀土离子的激光晶体材料，如掺铬铝石榴石（Cr:YAG）、掺铥钇铝石榴石（Tm:YAG）等，也具有良好的激光性能，可用于激光加工、医学美容等领域。
其次，激光晶体材料还具有优异的光学非线性效应。
这些效应包括二次谐波产生、光学参量振荡、自聚焦效应等，为激光器的频率加倍、波长调谐和超快光学器件提供了可能。
某些非线性光学晶体材料，如β-硼酸钡（BBO）、钛酸锶钡（SBN）等，具有较大的非线性光学系数和宽的透明度范围，被广泛应用于光学通信、激光雷达和光学成像等领域。
此外，激光晶体材料还具有优异的光学稳定性和耐热性能。
在高功率激光器中，激光晶体材料能够保持良好的光学性能和稳定的光学特性，不易发生光学损伤和光学失真。
因此，激光晶体材料被广泛应用于激光切割、激光打标、激光焊接等高功率激光加工领域。
总的来说，激光晶体材料具有广阔的应用前景和市场潜力。
随着激光技术的不
断发展和完善，激光晶体材料将发挥越来越重要的作用，推动激光技术在各个领域的应用和发展。
相信随着科学技术的不断进步，激光晶体材料必将迎来更加美好的未来。
