各行业水处理设备流程图

合集下载

水处理工艺原则流程图

水处理工艺原则流程图

水质指标严重超标一览表表2-1序号检验项目管网水清水池水检测性质1 色度〔O〕16 16 抽检2 浊度〔O〕10 10 “3 肉眼可见物微黄色微黄色“4 余氯〔mg/L〕<0.01 <0.01 “5 细菌总数〔个/ml〕268 198 “6 大肠菌群〔m.p.n/l〕24 24 “从上表可以看出,该校净水厂的供水水质超标情况十分严重。

再加上近年来学校发展较快,师生人数由原有的2000余人增加到3500余人,使该校净水厂的贮水能力、供水设备与用水人数相比不配套,该校只得长期采用定时供水制度,严重影响到该校全体师生的生活学习。

鉴于上述原因,对该校净水厂的改造已势在必行,必须完善净水处理流程,增加贮水能力和提高供水水量及供水水质,使改造后的净水厂的供水水质满足国家的GB5749-85《生活饮用水卫生标准》,并达到全天均衡供水的目的。

第二节改造规模XXX净水厂目前存在的主要问题如下所述:(1)供水水质严重超过国家的GB5749-85《生活饮用水卫生标准》的要求。

(2)供水水量较小,不能满足全校师生的生活用水要求,只能采用定时供水的方式供水。

造成以上问题的主要原因有以下几点:(1)水处理工艺流程不完善。

(2)水处理手段落后。

(3)水处理构筑物过于简易,无法正常运行。

为从根本上解决XXX净水厂存在的问题,根据本室与XXX签订的《技术服务合同》(见附件一)和该校就此工程项目的《委托书》(见附件二),在本次技术改造中,考虑完善该校净水厂的水处理工艺流程、重新设计和配套水处理构筑物。

其技术改造的具体内容如下:一、按XXX净水厂的供水水质超标情况,重新确定净水厂的水处理工艺流程,增加必要的过滤和消毒设施,以保证供水水质符合GB5749-85《生活饮用水卫生标准》的要求。

二、根据《建筑给水排水设计手册》规定的居住区生活用水定额,四川省属第五分区,最高日用水量为150~200L/人.d,按XXX现有师生人数,考虑到时变化系数以及不可预见的因素,XXX最高时用水量为177 M3 /h,平均时用水量88 M3 /h。

RO反渗透水处理设备说明书

RO反渗透水处理设备说明书

1.25T/H反渗透系统操作手册山西的赛儿海百川水处理设备有限公司一、概述二、反渗透系统工艺流程图三、工艺流程简介四、处理单元简介五、主要参数六、设备工作周期七、设备电路连接图八、操作说明九、安装调试操作步骤十、操作注意事项十一、维护保养十二、故障的分析及排除十三、阻垢剂的配制一、概述1.25T/H型反渗透纯水机采用先进的单级低压反渗透技术对自来水进行提纯。

结合精心设计的过滤和吸附系统,能有效的去除水中各类细菌、残留物、重金属离子等并有害健康的物质、更能去除常规手段无法去除的三氯甲烷、氟等致癌致病物。

国内绝大部分地区自来水电导率都≤500us/cm,因此采用本机制水,一定要注意原水品质,并且严格按照说明书操作、维护和保养,所制纯净水电导率完全能保持在国家标准规定的10us/cm以下,确保制取直接生饮的纯净水,符合卫监发(1998)第19号文件附件4卫生要求及卫生部GB5749-85《生活饮用水卫生标准》。

1.25T/H型反渗透纯水机,将完善正规的饮用纯净水制作工艺集为一体,柜架式敞开设计、易于维护保养。

并采用反渗透程序控制器控制系统自动运行,运行过程、故障采用面板显示、操作简单,开关系统仅需一个开关即可完成,大大提高了系统运行稳定性。

可作为社区、工业区、油田等净水屋的核心设备,也可作为食品、饮料、化工、医院、电子等行业的水处理设备。

进水水质:需符合《生活饮用水卫生标准》,且电导率≤1000us/cm的自来水。

出水水质:符合“卫生部卫监发(1998)第19号文件卫生”要求。

二、反渗透系统工艺流程图三、工艺流程简介原水经主管道进入缓冲水箱,通过增压泵对原水增压,用于多介质过滤器和单介质过滤器正洗、反洗、运行所需压力,经多介质过滤器和单介质过滤器两道预处理后,加药装置投加阻垢剂阻止钙镁离子结垢,经保安过滤器进一步过滤,然后通过高压泵加压后,经反渗透预脱除99%以上的盐份,预存至纯净水箱,当需要浇花水,将水抽至肥水配置水箱,用于配肥浇花使用,外加废水回收水箱,用于节约水资源。

污水处理厂工艺流程图(新

污水处理厂工艺流程图(新

污水处理工艺流程图污水进入厂区先通过截流井(让厂能处理的污水进入厂区进行处理)进入粗格栅(打捞较大的渣滓)到污水泵(提升污水的高度)到细格栅(打捞较小的渣滓)到沉沙池(以重力分离为基础,将污水的比重较大的无机颗粒沉淀并排除)到生化池(采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷)进入终沉池(排除剩余污泥和回流污泥)进入D 型滤池(进一步减少SS,使出水达到国家一级标准)进入紫外线消毒(杀灭水中的大肠杆菌)然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥,剩下的送入污泥脱水间脱水外运主要有物理处理法,生化处理法和化学处理法,生化处理法经常被使用,主流处理方法主要看被处理水质和受纳水体情况,一般城市生活污水的主流处理方法为生化处理法,如活性污泥法,mbr 等方法。

污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后. 达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级. 二级和三级处理.一级处理. 主要去除污水中呈悬浮状态的固体污染物质. 物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右. 达不到排放标准.一级处理属于二级处理的预处理.二级处理. 主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD 物质). 去除率可达90%以上. 使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物. 氮和磷等能够导致水体富营养化的可溶性无机物等. 主要方法有生物脱氮除磷法. 混凝沉淀法.砂率法.活性炭吸附法. 离子交换法和电渗分析法等.整个过程为通过粗格删的原污水经过污水提升泵提升后. 经过格删或者筛率器. 之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理). 初沉池的出水进入生物处理设备. 有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池. 氧化沟等. 生物膜法包括生物滤池. 生物转盘. 生物接触氧化法和生物流化床). 生物处理设备的出水进入二次沉淀池. 二沉池的出水经过消毒排放或者进入三级处理. 一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法. 二沉池的污泥一部分回流至初次沉淀池或者生物处理设备. 一部分进入污泥浓缩池.之后进入污泥消化池. 经过脱水和干燥设备后. 污泥被最后利用.各个处理构筑物的能耗分析1. 污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房. 之后被污水泵提升至沉砂池的前池. 水泵运行要消耗大量的能量. 占污水厂运行总能耗相当大的比例. 这与污水流量和要提升的扬程有关.2. 沉砂池沉砂池的功能是去除比重较大的无机颗粒. 沉砂池一般设于泵站前. 倒虹管前. 以便减轻无机颗粒对水泵.管道的磨损, 也可设于初沉池前. 以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池. 多尔沉砂池和钟式沉砂池. 沉砂池中需要能量供应的主要是砂水分离器和吸砂机. 以及曝气沉砂池的曝气系统. 多尔沉砂池和钟式沉砂池的动力系统.3. 初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物. 或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面. 处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池. 辐流沉淀池和竖流沉淀池. 初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机. 吸泥泵等. 但由于排泥周期的影响. 初沉池的能耗是比较低的.4. 生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例. 它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上. 活性污泥法的曝气系统的曝气要消耗大量的电能其基本上是联系运行的. 且功率较大. 否则达不到较好的曝气效果. 处理效果也不好. 氧化沟处理工艺安装的曝气机也是能耗很大的设备. 生物膜法处理设备和活性污泥法相比能耗较低但目前应用较少. 是以后需要大力推广的处理工艺.5. 二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上. 能耗比较低.6. 污泥处理污泥处理工艺中的浓缩池. 污泥脱水. 干燥都要消耗大量的电能. 污泥处理单元的能量消耗是相当大的. 这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1. 污水提升泵房污水提升泵房要节省能耗. 主要是考虑污水提升泵如何进行电能节约. 正确科学的选泵. 让水泵工作在高效段是有效的手段. 合理利用地形. 减少污水的提升高度来降低水泵轴功率N 也是有效的办法. 定期对水泵进行维护. 减少摩擦也可以降低电耗.2. 沉砂池采用平流沉砂. 避免采用需要动力设备的沉砂池. 如平流沉砂池.采用重力排砂. 避免使用机械排砂. 这些措施都可大大节省能耗.3. 初次沉淀池初次沉淀池的能耗较低. 主要能量消耗在排泥设备上. 采用静水压力法无疑会明显降低能量的消耗.4. 生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程. 他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上. 因而节能应从提高全厂功率因数. 选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能. 也包括解决运转的工艺问题. 还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大. 对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新. 新型的曝气设备虽然层出不穷. 但目前仍然可划分为2类: 第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法. 第2 种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气. 曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区. 用淹没式搅拌器混合的节能.生物除磷方案. 这一简单的改造可以节省近20%的曝气能耗. 如果算上混合用能. 节能也达到12%. 自动控制系统的应用于污水处理节能. 曝气系统进行阶段曝气. 溶解氧存在浓度梯度. 既减少了能耗.又可以改善处理效果.减少污泥量. 生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5. 二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法6. 污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收. 从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践. 但能源危机之前一直不受重视. 目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定. 易于贮存. 它可通过内燃机或燃料电池转化为机械能或电能. 废热还可回收于消化污泥加热. 因此利用消化气能解决污水厂不同程度的能量自给问题. 林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高. 具有很好的发展前途对消化气的最大化利用是提高能效的主要方式. 沼气发电机组并网发电的研究和应用在国内已有应用实例. 是大型污水处理厂的沼气综合利用的可行途径. 另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁. 将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转. 城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步. 由于污水处理能量平衡分析方法研究的欠缺. 节能措施的制订和实施常常超前. 而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性. 不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说. 污水处理学科领域的技术创新新材料和新设备的使用都蕴涵着节能增效的潜力. 因而节能的途径和手段往往是很宽泛的. 结论污水处理是能源密集(energy intensity) 型的综合技术. 一段时期以来. 能耗大. 运行费用高一定程度上阻碍了我国城市污水处理厂的建设. 建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内. 能耗问题将成为城市污水处理的瓶颈. 能否解决耗污水厂的能耗问题.合理进行能源分配. 已经成为决定污水处理厂运行效益好坏的关键因素能耗是否较低. 也是未来新的污水处理厂可行性分析的决定性因素. 开发能效较高的污水处理技术.合理设计及运行污水处理厂. 必将是未来污水处理厂设计和运行的必由之路.污水处理厂的工作岗位1. 有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行,确保进厂的污水经处理后全部达标排放。

自来水厂生产工艺流程图

自来水厂生产工艺流程图

自来水厂生产工艺流程图
作者:莱特莱德哈尔滨水处理设备
第一道生产工序–反应,其过程包括“原水→混合槽→反应池”。

原水是指未经加工的自来水生产用水,可分为两大类:地下水源和地表水源。

通常原水中都带有诸如藻类、腐殖质、泥沙之类的轻微颗粒。

通过投加絮凝剂,可使水中呈胶体状态存在的污染物互相凝聚,形成大而重的絮凝体,以利于在重力作用下在沉淀池中去除;通过投加氯来杀灭水中藻类。

第二道生产工序–沉淀,包括“沉淀池”。

这时,原水从反应池流入沉淀池,在水中较大的颗粒团在通过沉淀池的斜板时,附着并沉淀到斜板的底层。

第三道生产工序–过滤,其过程包括“滤池→清水池”。

沉淀池出水流入滤池,水中的细微杂质被滤池中的过滤材料过滤和吸附之后,清洁的滤后水流入清水池进行贮存,并在清水中再次投加入液氯进行一段时间消毒,对水体的细菌、大肠杆菌等病菌进行杀灭,整个净水处理过程到此就已完成。

第四道工序–加压供水,其过程包括“送水泵房→供水管网”。

经消毒后的自来水贮存在清水池中,通过水厂二级泵房的水泵加压之后,进入供水管网。

软化水处理方案

软化水处理方案

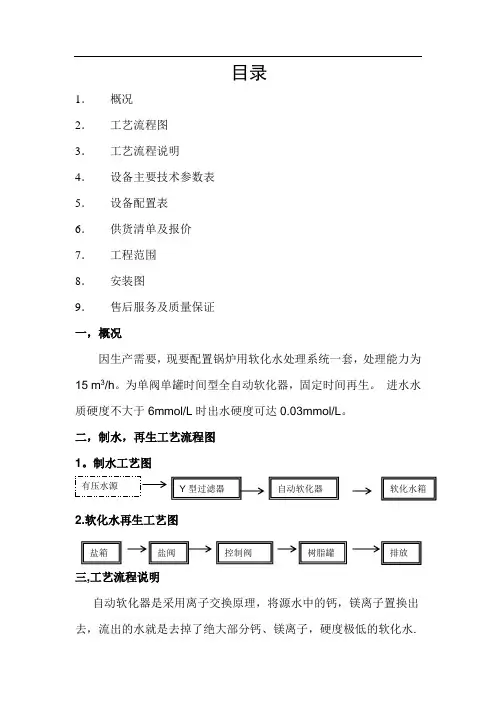

目录1. 概况 2. 工艺流程图 3. 工艺流程说明 4. 设备主要技术参数表 5. 设备配置表 6. 供货清单及报价 7. 工程范围 8. 安装图9.售后服务及质量保证一,概况因生产需要,现要配置锅炉用软化水处理系统一套,处理能力为15 m 3/h 。

为单阀单罐时间型全自动软化器,固定时间再生。

进水水质硬度不大于6mmol/L 时出水硬度可达0.03mmol/L 。

二,制水,再生工艺流程图 1。

制水工艺图2.软化水再生工艺图三,工艺流程说明自动软化器是采用离子交换原理,将源水中的钙,镁离子置换出去,流出的水就是去掉了绝大部分钙、镁离子,硬度极低的软化水.自动软化器Y 型过滤器 软化水箱控制阀 树脂罐排放盐阀盐箱当离子树脂吸收一定量的钙镁离子后就必须进行再生--用饱和的食盐水浸树脂层,把树脂上的钙镁离子再置换出来,恢复树脂的交换能力,并将废液污水排出。

最先进的自动控制系统使软化,反洗,吸盐,慢洗,快洗,盐箱注水等全过程实现自动化。

1。

全自动软化设备介绍全自动软化水设备自动化程度高:可定时、定流量自动再生;运行稳定,出水质量高,设备结构紧凑、安装占地面积小。

属于免维护设备,运行不需专人看管。

运行费用低:水耗与传统设备相比均可大大降低.可广泛应用于需制备软化水的工业、民用及商业领域如锅炉给水、冷却循环水、化工、钢铁冶炼厂,纺织印染用水,洗衣房水处理、食品加工用水、以及纯水设备的预处理装置。

2。

全自动运作由于采用了电脑在线监控,实现了连续运行和再生工艺的全自动运作。

全程不受人工干扰,不会发生工序操作的提前或滞后。

而且,各工序的切换几乎是同步进行的,因此,整套装置准确、可靠、高效;省水、省盐、省电、省人工。

制水成本极低。

3。

技术先进、运作平稳整套装置用一个配有定时器的多路通阀集中运作,配以现代化的微电脑调控系统,系统安全可靠,故障率低、科学化管理程度明显提高。

电脑还具有自动调整补偿剩余水量的特定功能,使之保持运行的最佳点。

染料化工污水处理工艺流程图

染料化工污水处理工艺流程图

染料化工污水处理工艺流程图染料化工行业是一个庞大的产业,其中涉及着大量的水处理问题。

染料化工污水处理工艺流程图就是针对该产业中的废水问题而制定的一种处理方案。

该方案包含了一系列步骤,旨在将废水转化为可排放到环境中的安全水质,以达到对环境的保护和污染治理的目的。

染料化工污水的处理过程可以分为以下几个步骤:1. 输送及初次混合在工厂废水管道输送水道里,混入一定比例的处理药剂和助剂,进行初次混合。

旨在完成初步的搅拌作用,将废水和处理药剂充分接触,使得废水处理成分更均匀一些。

2. 粗筛废水含有大块的固体杂质,如沙石、树叶、纸张等,对于废水处理设备会产生阻塞,甚至磨损等影响。

因此在废水处理前应该进行粗筛,用来过滤大块固体杂质,减轻机设备的负荷。

3. 原水池在处理之初,为方便调整水质以及对废水中不同化学物质的分离处理,需要设计原水池来进行处理。

水质通常会根据工厂生产的污水特性而分不同等级需求。

4. 中和调节池染料化工厂在生产过程中,常常会出现呈酸性的废水,这些废水的直接排放会给环境造成极大的破坏。

因此,在处理的过程中,需要加入一些碱性物质,让废水呈中性或微碱性,避免对环境的危害。

中和调节池便是用来将废水中的酸碱度控制在安全范围的一种工艺。

5. 混凝反应将处理药剂与废水混合,因为处理药剂的吸附、凝聚、沉淀等特性,使废水中的浊物聚合成更大颗粒的固体,并不断增大使废水变得清晰,方便通过沉淀和过滤对水中的杂质进行脱除处理。

6. 简化沉淀通过混凝反应之后,固体颗粒逐渐增大沉淀到底部,随着时间推移,固体颗粒逐渐收缩,在这个过程中,会产生向下运动速度越来越缓慢的情况,这时就可以通过简化沉淀来快速分离水中的固体颗粒避免复杂回流带来的负面问题。

7. 活性污泥法活性污泥法是一种质量较高的道工艺技术。

其原理是通过在处理设备中引入微生物来生物降解有机废物,从而提高处理效果。

该技术可以使废水中的腐殖质、淀粉质、蛋白质、油脂等有机物质得到生物降解,使水质得到很大的提升。

纯水制备工艺流程图

纯水制备工艺流程图
纯水制备工艺流程图
1. 原水进料:将自来水或其他水源送入纯化设备。

2. 粗过滤:使用滤网或过滤器将原水中的大颗粒杂质和悬浮物过滤掉,以保护后续设备的正常运行。

3. 活性炭吸附:将粗过滤后的水通过活性炭罐,活性炭能吸附水中的有机物和异味,提高水的口感。

4. 软水处理:使用离子交换树脂或其他软水设备,将水中的硬度离子(如钙、镁等)去除,减少水垢的生成。

5. 反渗透:运用反渗透膜技术,将水中的溶解性离子、微生物、有机物等去除,获得高纯度的水。

6. 紫外线消毒:通过紫外线灯照射纯水,杀灭水中的细菌、病毒和其他微生物,确保水的卫生安全。

7. 脱气:通过蓄空器或真空设备将纯水中的气体去除,避免气泡在后续使用过程中产生问题。

8. 微生物滤灌:使用微孔滤灌装置,过滤出水中的微生物和微小颗粒,提高水的纯净度。

9. 灌装包装:将纯水通过自动灌装装置灌装到瓶子、袋子或其他包装容器中,以方便运送和使用。

以上是纯水制备的工艺流程图,具体操作步骤和设备可根据实际需要进行调整和灵活运用。

整个过程中,要保证设备的运行稳定,定期检测和维护设备,保证水质的安全和稳定,并严格遵守相关的卫生标准和规定。

纯水广泛应用于医药、化妆品、食品加工、电子产业等领域,对于保证产品质量和人们的健康至关重要。

电厂化学设备简介及流程图

电厂化学水设备简介电厂化学设备简介一、补给水处理补给水处理流程为:澄清水---清水箱---清水泵---三层滤料过滤器---活性碳过滤器---强酸阳离子交换器---直联式除碳器(大气式)--- 中间水泵--- 强碱阴离子交换器---混床---除盐水箱---除盐水泵---凝结水补水箱。

离子交换器顶部进水分配装置型式为母支管式十字开孔式;底部排水装置阳、阴床为多孔板石英砂填料,混床为多孔板旋水帽,水帽为梯形绕丝结构,缝隙为0.25mm;再生和中间排水装置为母管支管型,支管上缠绕梯形绕丝结构,缝隙为0.25mm。

二、精处理设备凝汽器--凝结水泵--前置过滤器(600MW机组用)--高速混床--树脂捕捉器--低压加热器等热力系统。

全装置由两套(每台机组一套)前置过滤单元(含反洗),两套(每台机组一套)高速混床单元(含再循环),四套(每台机组两套)旁路单元,一套(两台机组共用)体外再生单元及辅助单元(含冲洗水泵、罗茨风机、酸碱计量、电加热罐、压缩空气、废水排放等)。

三、制氢站:一期工程4台机组共设2套8Nm3/h中压电解水制氢装置(出力8Nm3/h,压力为3.2MPa) 和8个V=13.9m3贮氢罐。

制氢装置布置在制氢站内,贮氢罐布置在室外。

二期工程增加一套10Nm3/h制氢设备,但不增加储氢罐及压缩空气储罐。

增加一套10Nm3/h制氢设备,并对一期工程一套制氢设备的干燥系统进行改造以满足本期工程的用氢需要,但不增加储氢罐及压缩空气储罐。

四、化验站汽水取样装置由凝汽器热井取样及检漏装置、高温高压架、低温仪表取样装置以下几部分组成。

五、净水站知识:净水站处理澄清池以2×1000m3/h规模设计。

根据厂外供给的原水水质,净水站主要的工艺流程如下:循环水管---升压泵或旁路---机械搅拌加速澄清池---工业消防水池---工业水和消防水系统。

澄清池排泥水直接回收至污泥处理间进行处理。

工业水泵:型号:300S58型,数量:3台(1台反转,2台正转);原水升压泵:型号:350S16型,数量:2台。

岱海电厂化学水处理系统工艺流程课件


THANKS
感谢观看
启动
在化学水处理系统的启动阶段,需要 完成设备的检查、系统的冲洗和试剂 的添加等步骤。
调试
在化学水处理系统的调试阶段,需要 对设备进行测试和调整,确保系统正 常运行并满足水质要求。
化学水处理系统的日常运行和维护
日常运行
化学水处理系统的日常运行包括对水质的监测、对设备的检查和维护、对水处理 剂的补充等。
排放标准
岱海电厂的废水处理后需满足《污水综合排放标准》(GB8978-1996)中的相 关规定,对于特定污染物如重金属、有机污染物等也有更严格的限制。
废水处理的方法及原理
物理法
通过过滤、沉淀、吸附等 物理手段去除废水中的悬 浮物、杂质和部分有机物 。
化学法
利用化学反应原理,向废 水中投加药剂如氧化剂、 还原剂、酸碱药剂等,以 去除污染物。
岱海电厂化学水处理系统工艺流程课 件
目录
• 化学水处理系统概述 • 原水预处理工艺流程 • 补给水处理工艺流程 • 凝结水处理工艺流程 • 废水处理工艺流程 • 化学水处理系统的运行管理
01
化学水处理系统概述
化学水处理的目的和意义
确保锅炉补给水、循环水、凝结 水等水质符合国家及行业标准,
保证电厂安全、经济运行。
调节水质,使原水到达锅炉给 水标准
补给水处理的方法及原理
预处理
通过物理方法,如沉淀、过滤 等,去除原水中的悬浮物和杂
质。
除盐处理
通过离子交换、反渗透等方法 ,去除原水中的溶解盐类。
软化处理
通过离子交换或药剂软化等方 法,降低原水中的硬度。
除氧处理
通过化学或物理方法,去除原 水中的溶解氧。
补给水处理工艺流程图

自来水厂处理工艺流程图

自来水厂处理工艺流程图自来水厂处理工艺流程图一般包括原水处理、初级处理、中级处理和终级处理四个阶段。

原水处理阶段通常包括水源地选址与保护、水源地加固、引水和开凿、水池蓄水等几个步骤。

首先,对水源地进行选址,并采取一系列措施保护水源地的环境,防止污染。

然后,进行引水和开凿工作,确保原水的顺利输送。

最后,建造水池储存原水,以便后续处理。

初级处理阶段主要是对原水进行预处理,主要包括进水泵站、自来水厂格栅、砂石分离器和沉砂池等工序。

原水通过进水泵站进入自来水厂格栅,通过去除大颗粒杂质和悬浮物,如树叶、石块等。

然后,将水送入砂石分离器,通过重力分离去除较大的颗粒杂质。

最后,将水送入沉砂池,在重力的作用下,进一步沉淀和去除悬浮物和颗粒污染物。

中级处理阶段主要是对水进行化学处理,如絮凝、混凝、沉淀和过滤等工序。

首先,在水中加入絮凝剂,使微小颗粒污染物聚集成较大颗粒,方便后续混凝处理。

然后,在水中加入混凝剂,使颗粒污染物和悬浮物凝聚成较大的沉淀物。

接着,将水送入沉淀池,在其中通过重力沉淀,使沉淀物与水分离。

最后,将经过沉淀处理的水送入过滤器,通过过滤去除残留的固体颗粒和悬浮物。

终级处理阶段主要是对水进行消毒和改善水质的处理,如pH调节、除臭、除菌等工序。

首先,通过加入草酸钠或石灰进行pH值调节,以保持水的稳定性。

然后,通过加入除臭剂,去除水中的异味。

最后,通过加入消毒剂,如氯或臭氧等,杀死水中的细菌和病毒,确保水的安全性。

在每个阶段的处理过程中,还可以加入其他辅助工艺和设备,如活性炭吸附、反渗透等工艺,来进一步提高水质和去除特殊污染物。

以上是一个简单的自来水厂处理工艺流程图,其中包括原水处理、初级处理、中级处理和终级处理四个阶段。

每个阶段都有相应的工艺和设备,通过一系列的处理步骤,原水可以得到净化和改善,最终变为清澈、安全的自来水。
