(完整版)初中物理电学复习专题
初中物理电学复习专题：（电学计算基础题 ）
一、知识网络：
1、欧姆定律：
（1）内容：流过导体的电流，与导体两端的电压成正比，跟道题的电阻成反比 。
（2）公式：I=U/R 变形公式：U=I·R、R=U/I
（3）适用条件：适用于任何电路
2、串联电路和并联电路特点：
物理量 串联电路 并联电路
电路
电流 I=I1=I2=…=In I=I1+I2+…+In
电压 U=U1+U2+…+Un U=U1=U2=…=Un
电阻 R=R1+R2+…+Rn 1/R=1/R1+/R2+…+1/Rn
电功 W=W1+W2+…+Wn W=W1+W2+…+Wn
电功率 P= P1+P2+…+Pn P=P1+P2+…+Pn
电热 Q=Q1+Q2+…+Qn Q=Q1+Q2+…+Qn
推论
U1/U2= R1/R2 P1/P2= U1/U2= R1/R2 W1/W2 = U1/U2= R1/R2 I1/I2= R2/R1
P1/P2= I1/I2= R2/R1
W1/W2 = I1/I2= R2/R1
3、电功和电热的关系:
⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I.
电功: W=U2/R·t=I2·Rt 电热:Q= U2/R·t=I2·Rt 电热和电功的关系Q=W
表明: 在纯电阻电路中,电功等于电热。也就是说电流做功将电能全部转化为电路的内能
⑵ 非纯电阻电路： 电流通过电动机M时
电功 :W=UIt 电热: Q= I2·Rt电热和电功的关系：电功=机械能+内能
表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍等于UIt，电热仍等于I2Rt.但电功不
再等于电热而是大于电热了.
4、电能表的铭牌含义：220V接入电路的额定电压为220V， 5A 电能表正常工作时的标准
电流是5A，2500R/KW.h每消耗1 KW.h 时的电能转盘转2500转。
5、额定电压是指用电器在正常工作时的电压，额定功率是指用电器在额定电压下正常工作
时的电功率。某灯泡上标有“PZ220-60”，“220”表示额定电压220V， “60”表示额定功
率60W，电阻是806.67Ω
二、电学计算题典例：
题型一：简单串并联问题
例1、 如图1所示的电路中，电阻R1的阻值为10。闭合电键S，电流表A1的示数为0.3A，
电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值
例2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电
压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率
是多少？
方法总结：判断电路的连接方式，根据串并联电路中电流、电压、电阻的关系，结合欧姆
定律和其它电学规律解题。
练习：
1、把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的
电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电
路（电源电压不变），通过干路的电流是多少?
2、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。已知R1=12，电流表A1
的示数为0.5A，电流表A的示数为1.5A。求：（1）电源电压；（2）灯L的电阻；（3）灯L
的额定功率。
题型二：额定功率、实际功率的计算
例1、把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的
电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？
例2 、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而
另一只较暗，分析：
（1）电源电压
（2）两灯泡消耗的实际功率分别是多少？
（3）两灯泡哪只较亮？
练习：1、 有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：
〈1〉灯泡正常发光时的电阻？
<2〉灯泡正常发光时通过它的电流？
〈3〉1KW·h电可供此灯泡正常工作长时间？
〈4〉若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？
方法总结：找准题中的不变量、变量，选择合适的公式计算
题型三：电热计算
例1、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流
通过各电阻产生的 热量是多少？总共产生了多少热量？
例2、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min
内电流做功及电流产生的热量分别多大？
例3、两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；
如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。
方法总结：首先分清电路（纯电阻电路还是非纯电阻电路），选择正确的公式计算
练习：
1、一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测
得风扇电动机线圈电阻为5Ω，试求
（1）电风扇的输入功率多大？
（2）电风扇每分钟消耗电能多少？
（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？
2、热水器中有两根电热丝，其中一根通电时，热水器中的水经15min沸腾，另一根单独通
电时，热水器中的水经30min沸腾。如把两根电热丝分别串联和并联，问通电后各需多少
时间才能沸腾？（设电热丝电阻不变）。
题型四：生活用电问题
例1、 小王家电能表上标有“220V 10A”字样，他家原有电器的总功率是1500W。最近新
买了一个电热水器，铭牌上部分数据如下表所示。(计算结果保留小数点后两位小数) 试求：
(1)电热水器的额定电流是多少安培？
(2)电热水器正常工作时的电阻是多少欧姆？
(3)将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？
练习：饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S是
一个温控开关，1R为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，
开关S自动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。
（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻2R的
阻值（不考虑温度对阻值的影响）。
题型五、变化电路问题
例1、 如图10-13所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．试根据下列要求
进行求解：
（1）当开关S1、S2都断开，S3闭合时，求电流表的示数和R1的电压； （2）当S1、S2
都闭合，S3断开时，求电流表示数； （3）开关处于何种情况下，电流表会烧坏？
例2．如图所示电路，电源电压U保持不变，电源电压为12伏特，定值电阻R1的阻值为4
欧姆，滑动变阻器的最大阻值为8欧姆，当滑动变阻器的滑片P从a端向b端滑动的过程中，
电流表、电压表示数的变化范围 ？
方法总结：开关的通断、滑动变阻器滑片的移动，会改变电路的结构，从而电路中的电流、
电压值会发生变化。解题关键是：把动态电路变成静态电路，即画出每次变化后的等效电
路图，标明已知量和未知量，然后根据有关公式规律解题。
练习：
1、如图140所示，Ｒ1＝20欧，Ｒ2＝40欧，电源电压保持不变．
（1）当开关S1、S2都闭合时，电流表Ａ１的示数是0.6安，小灯泡Ｌ恰好正常发光，求电
源电压和小灯泡的额定电压；
（2）当开关S1、S2都断开时，电流表A2的示数是0.2安，求小灯泡的实际功率；
（3）小灯泡的额定功率是多少?
2、如图15所示的电路中，电源电压U=6V，保持不变，电阻R1为5欧。
（1）闭合开关S1，断开S2，并将滑动变阻器的滑片P滑至b端时，测得R1两端的电压U1=1.2V，
求滑动变阻器的最大阻值。
（2）当开关S1、S2都闭合，并将滑动变阻器的滑片Pa滑至a端时，若已知R2为7.5欧，
求此时干路中的电流为多少？
题型六：安全电路题
例1、在伏安法测电阻的实验中，电压表的示数为4.8V，电流表的示数为0.5A。如果改变电
源电压后，电压表的示数为12V，前后两次都用量程为0～0.6A的电流表行不行？如果不行，
应该怎么办？
例2、如图11所示，电路的电源电压和灯泡电阻不变，R1=5，灯L标有“8V 6.4W”字样，
电流表量程为0～3A，滑动变阻器标有“2A”字样。
（1）只闭合S1时，电流表的示数为0.6A，求电源电压。
（2）闭合S1、S2、S3，滑片移到b端时，电流表的示数为I总=2A，求变阻器的最大阻值。
（3）若电压表的量程为0～3V，电流表的量程为0～3A，只闭合S2时，在保证电路安全的
情况下，求变阻器连入电路的阻值范围。
方法总结：电路保护往往涉及到电流表、电压表、滑动变阻器、灯泡等的保护。碰到这类
问题时，充分运用电学规律和数学中的不等式，一般会解决问题。
练习：
1、如图25所示，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程
中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的
阻值； （2）R0的最大阻值； （3）电源电压．

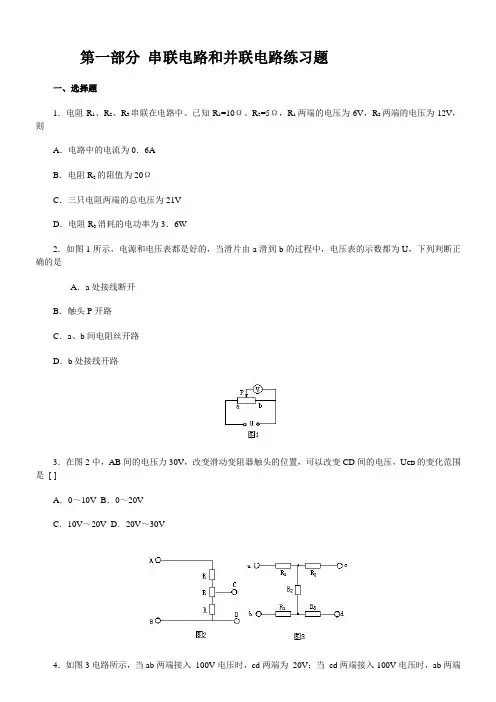

(完整版)初中物理电学练习题汇总(含答案)
第一部分串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是[ ]A．0～10V B．0～20VC．10V～20V D．20V～30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ ]A．1×103C B．1×103CC．6×104C D．1．6×103C6．下列说法中正确的是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
使用时联接方式可以是串联，也可以是并联，如图5所示，则[ ]A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为[ ]A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[ ]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则[ ]A．S断开时，R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。
初三物理电学实验专题复习 ppt课件
（ 量程选小了 ）
3.连电路过程中，当连接最后一根导
A
线时发现小灯泡立即发出明亮的光
（ 连接电路时开关没有断开 ）
（滑动变阻器滑片没有调到阻值最大处）
4.闭合开关，电流表有示数，灯泡不 亮，电压表无示数
（ 灯泡短路 ）
5.闭合开关，电流表无示数，灯泡不 亮，电压表示数很大
初三物理复习研讨课
电学实验专题
AV
探究性实验
电学实验
测定性实验
串联电流关系.电压关系
并联电流关系.电压关系 电流跟电压.电阻关系 电阻跟材料、长度、横 截面积关系 伏安法测电阻
伏安法测电功率
实验类型
1、基本实验 2、电路故障的分析与排除 3、根据实验现象及数据总结规律 4、根据要求设计实验
分析实验问题两步走
如图乙所示，其示数是（ 0.3 ）A，小灯泡正 常发光时电阻为（ 8.3 ）欧姆。 3.如果使小灯泡变暗，滑动变阻器的滑片应向（B ）
端移动。
4.利用这个实验也能测出小灯泡的额定功率为
（0.75）W
A
V
甲
乙
• 如图电路，指出在实验中出现的操 作错误或发生故障原因
1.电流表指针偏向刻度盘的左方
（ 正负接线柱接反 ）
次数 1 2 3 4
5
电压（V） 2 4 6 2
4
电阻（Ω） 10 10 10 5
5
电流（A） 0.2 0.4 0.6 0.4
0.8
ቤተ መጻሕፍቲ ባይዱ
6
6
5
1.2
根据上述实验数据： ①通过分析比较____，可以得到电流与电压的关系 _______________ ②通过分析比较 ，可以得到电流与电阻的关系
初中物理电学经典压轴题（含答案），电学没学好，打印出来多练练！
初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。
别看初中物理简单，但要学好也需费一番功夫才行。
初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。
在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。
初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。
相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。
我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。
为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。

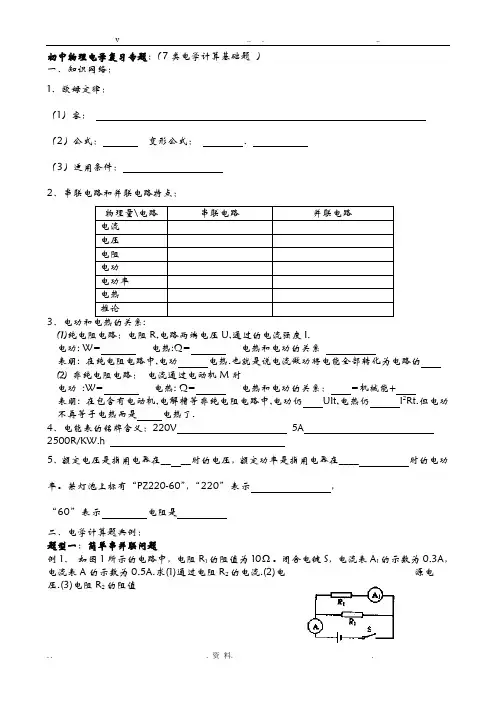

初中物理电学计算题复习专题
初中物理电学复习专题：（7类电学计算基础题）一、知识网络：1、欧姆定律：（1）容：（2）公式：变形公式：、（3）适用条件：2、串联电路和并联电路特点：物理量\电路串联电路并联电路电流电压电阻电功电功率电热推论3⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I.电功: W= 电热:Q= 电热和电功的关系表明: 在纯电阻电路中,电功电热.也就是说电流做功将电能全部转化为电路的⑵非纯电阻电路：电流通过电动机M时电功:W= 电热: Q= 电热和电功的关系：=机械能+表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍UIt,电热仍I2Rt.但电功不再等于电热而是电热了.4、电能表的铭牌含义：220V 5A2500R/KW.h5、额定电压是指用电器在__ __时的电压，额定功率是指用电器在____ 时的电功率。
某灯泡上标有“PZ220-60”，“220”表示，“60”表示电阻是二、电学计算题典例：题型一：简单串并联问题例1、如图1所示的电路中，电阻R1的阻值为10 。
闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值例2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？方法总结：判断电路的连接方式，根据串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律解题。
练习：1、把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?2、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。
已知R1=12 ，电流表A1的示数为0.5A，电流表A的示数为1.5A。

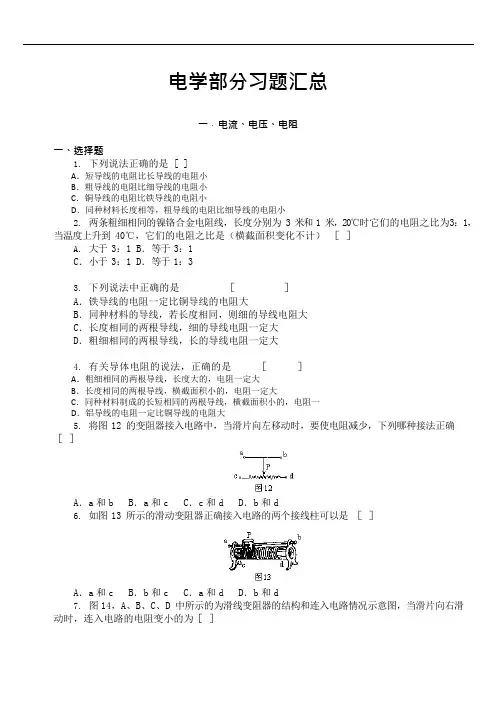

(完整版)初中物理电学经典习题100题汇总(含详细答案)(可编辑修改word版)
