常压电锅炉安装使用说明书
常压电锅炉安装使用说明书
2
———————————————————————————————— 作者： ———————————————————————————————— 日期：
3
电热锅炉 安 装 使 用 说 明 书
长沙潺林水暖空调有限公司
4
目 录 1、 锅炉简介 2、 锅炉出厂情况 3、 锅炉安装 4、 操作使用 5、 故障处理
5
一、 锅炉简介： CLDR（CWDR）系列全自动电热锅炉是用二次能源——电，作为热源的锅炉，可替代燃煤、燃油、燃气等以生化物作燃料的锅炉，可用于供给采暖和生活热水，亦可生产蒸汽作工业、生活用。它具有环保效果好（是真正的环保产品）、自动化程度高、热效率高（可达98%）、安全可靠、占地小、投资少、安装操作方便等优点。适用于对环保条件要求高，地面拥挤的大城市、风景区、宾馆、科研机构、医院、学校、机关等使用，也适用于水电、火电资源丰富的中小城镇、供电所、变电站等使用。 潺林CLDR（CWDR）系列电热锅炉是机电一体化设备，采用进口PLC可编程控制器，系统的全自动运行通过编程来实现。主要有以下功能： 1、 梯式加载：系统自动运行，分时启动每级电热管（时间间隔可以任意设定），从而避免了对电网的冲击； 2、 电热元件循环投切：电热元件可循环投切，即先投先切，后投后切，使各接触器及电加热元件使用时间及动作频率相同，从而提高各电器元件使用寿命； 3、 缺水保护：当锅炉本体中水位不够时，系统将报警，并停止运行，补水后自动投入运行； 4、 温度设定、自动调温、超温保护：可在电控柜上设定温度上、下限（100℃以内的热水）；当系统温度低于下限设定值时，每隔一定时间（可以任意修改）自动增加一组电热管投入运行。当温度高于温度上限设定值时，每隔一定时间自动减少一组电热管加热，当温度介于上、下限之间时，保持加热功率不变。当温度达到电接点温度表上的温度极限时，电热管将自动切断运行，并声光报警，故障消除后，系统重新投入运行； 5、 超压保护：当锅炉压力超过电接点压力表上设定的压力极限时，电热管将自动切断运行，并有声光报警，压力恢复正常后，系统自动投入运行； 6、 系统还具有过流、短路、缺相、漏电自动保护功能； 7、 手动操作：热水锅炉除自动控制外，另设有手动控制功能和紧急停机开关（自动/手动均有效）； 8、 系统联动功能：电热元件与水泵联动，联动方式为水泵先开后停。 潺林CLDR系列锅炉有常压热水锅炉、真空热水锅炉、承压热水锅炉及电热蒸汽锅炉等多种规格，能满足各种不同用户的需要。 二、 锅炉出厂情况： a) 锅炉本体：整体出厂并已保温；
6
b) 控制器：电控柜、传感器（均装箱）； c) 主要阀门仪表：安全阀、压力表、排污阀（均装箱）； d) 随机文件： i. 产品合格证； ii. 质量证明书； iii. 安装使用说明书； iv. 锅炉总图、基础图、管道图、强度计算资料； v. 装箱单、发货清单。 另外，潺林公司还可提供下列配套设备： ① 水罐（承压）、水箱； ② 水温、水位控制设备； ③ 水泵及变频控制； ④ 各类阀门； vi．水处理设备 三、 锅炉安装： CLDR（CWDR）电热锅炉的安装包括锅炉本体、电控柜、电路系统和管道系统的安装。安装单位必须是取得锅炉安装资格的单位。常压热水锅炉制造单位可以安装本单位生产的锅炉。 锅炉安装前，安装单位必须熟悉“蒸汽锅炉安全技术监察规程”、“热水锅炉安全技术监察规程”、“小型和常压热水锅炉安全监察规定”、GB50273-98“工业锅炉安装工程施工及验收规范”、“休暖与卫生工程施工及验收规范”等对锅炉安装的要求，并遵照执行。严格按照设计图样及说明施工。 正式安装前，用户及安装单位必须将设计图样及有关资料报当地技术监督行政部门锅炉压力容器安全监察机构审批，经批准后方可安装。 a) 锅炉房设计、安装注意事项： 1． 锅炉房的位置、房内设备布置、建筑设计应符合上述规程、规定，还应符合GB50041“锅炉房设计规范”及相关建筑、安装、水防规范； 2． 独立设置的锅炉房室内底层标高应高出室外0.1㎜以上。锅炉基础应根据当地地质情况与锅炉载荷设计。若布置在楼层或屋顶则应考虑有足够的承载能力。 3． 锅炉房中，须预留有地下电缆沟或电缆桥架； 4． 锅炉房应通风良好，清洁干燥，无腐蚀和易燃气体，应有良好照明。
7
b) 锅炉本体安装： 1. 安装前应根据供货清单进行检查验收，合格后方可进行安装。安装单位在安装前准备好必要的设备及工具，有关人员应熟悉有关规范标准及其他技术资料，应有技术人员负责现场技术工作，必要时应制定安装工艺等技术文件。 2. 锅炉本体基础应高出地面100~150mm，四周应设排水沟，基础不平度≤5‰，锅炉基础验收合格后方能进行本体安装； 3. 锅炉和系统的信号管、排水管出口应置于排水沟可见处，排水沟用铸铁栅栏覆盖； 4. 锅炉就位后，一般无需地脚螺栓固定，如若固定必须考虑锅炉自由膨胀； 5. 锅炉外部管道安装时，严禁将管道或其他设备的热膨胀应力作用于锅炉本体上； 6. 锅炉本体就近埋设钢板接引地线，接地电阻小于4Ω。 c) 电控柜的安装： 1. 电控柜为开启式结构，一般前后门均可打开，电控柜基础应高出地面100~150mm，根据电控柜尺寸预埋角钢。用螺栓将电控柜连接固定在基础上，前后空间不小于1000mm，以便检修。小型锅炉电控柜与锅炉本体组合成一整体出厂（小于0.35MW的立式锅炉）； 2. 检查控制柜无损坏，内部接线无松动、脱落现象； 3. 接线前先阅读随机附带的相关电气原理图； 4. 用户电源线接到开关端顶部铜排上，柜外控制线接到柜体内的接线端子上； 5. 电控柜就近埋设钢板接引地线，接地电阻小于4Ω； 6. 导线规格应符合要求，宜使用套管保护，走暗线，三相动力线必须是三相四线制； 7. 接线完毕后，仔细检查是否正确、牢固。 d) 电路系统安装： 1. 根据电气规范和锅炉额定功率，配置足够容量的三相四线制380V/150Hz（±10%）的电源； 2. 锅炉设接地装置，保证炉体与地线有良好的连接，炉体的接地线应符合GB1417规定，接地电阻≤4Ω，接地线使用不小于16mm2规格软铜线； 3. 根据随机接线图连接电缆线，务必连接正确牢固； 4. 电控柜与锅炉本体之间应设置有电缆沟或桥架，以便接线。连接电缆应选用
8
25mm2以上铜线。 e) 管道系统的安装： 1. 管道系统的安装必须符合有关规程、标准的要求。应严格按设计要求进行； 2. 锅炉外部接管及阀门等附件重量不得由锅炉本体承受，外部接管与锅炉连接处应使用柔性接头，严禁将管道的热膨胀应力作用于锅炉本体上； 3. 常压热水锅炉必须有通大气口或起通大气作用的管道，其尺寸不小于锅炉本体通大气口尺寸，并接至室外，应考虑防雨、杂物及防雷击措施。承压型热水锅炉及蒸汽锅炉安全阀的泄压管应接至室外，疏水管应单独引至排水沟，不得在疏水管道上装设阀门。 4. 锅炉排水（污）管应接至排水沟。 5. 热水系统管道应有入口过滤装置、安全装置和排污及排气阀、温度计等； 6. 热水及蒸汽管道应保温，冷水管道应防冻； 7. 管道安装完后应进行耐压试验，试验压力及试验方法、合格标准见“蒸汽锅炉安全技术监察规程”、“热水锅炉安全技术监察规程”。 f) 其他事项： 1. 锅炉安装过程中及安装后应按有关规程规定请当地技术监督部门锅炉压力容器监察机构参予验收； 2. 锅炉安装后应将安装资料全部交由用户保管（包括生产厂家提供的资料及安装中的修改资料）； 3. 锅炉在安装前和安装过程中，安装单位发现受压部件存在影响安全使用质量问题时，应停止安装并报当地安全监察机构，处理好后才能继续安装。 四、 操作使用： a) 基本安全知识： 1. 锅炉房管理及操作人员应熟悉消防及其他安全知识。承压锅炉的操作人员应经培训取得司炉工操作证才允许上岗。非工作人员不得入内。 2. 常压锅炉严禁堵通大气孔或切断通大气功能的管道，锅炉不得带压运行； 3. 严禁在锅炉水位低于规定值，或锅炉出现明显异常，或锅炉出现故障而未排除，或出现影响锅炉安全运行的其它情况时开机运行； 4. 严禁锅炉处于手动控制时无人监管； 5. 严禁在有结冰可能时，锅炉贮水； 6. 锅炉发生超温、超高或超低水位采取措施而无法解决时应立即停炉；锅炉安
9
全附件（安全阀、压力表、水位计）应始终保持良好状态，一旦出现故障必须立即排除，严禁在其失灵或不正常时继续运行； 7. 锅炉一般情况下每班应排污一次，排污应在较高水位时进行，排污量一般控制在蒸发量的3~5%左右。 b) 锅炉调试： （1）调试前的检查工作： 1. 电源检查：电源为三相四线制380V/50Hz，变压器容量应满足锅炉总容量的要求。 2. 锅炉房检查：锅炉房应具有良好的通风散热条件，无结露或滴水，无粉尘、无腐蚀、无易燃易爆物品，室内照明良好。 3. 电控柜检查：控制柜内部接线正确，无短路、散乱和松动现象，无明显外露导线。各类元器件、仪表、开关等完好，标识清晰，无操作松动现象； 4. 锅炉本体检查：炉体应无较大损伤，附件安装妥当、符合要求，电热管组装完好无损。充水后应无渗漏现象（尤其是电热管组密封处）； 5. 控制柜与锅炉连接线的截面积规格是否满足功率要求，导线两头铜片压焊是否牢固，接线是否规范、牢固； 6. 管道系统检查：管道连接正确，无泄漏现象，管路上仪表工作正常，系统已冲洗除污； 7. 水泵检查：连接方向正确，用手拨动水泵电机叶轮，转动灵活； 8. 相关设备、阀门、仪表等已调至正常工作位置，整个系统处于可运行状态。 （2）通电试运行： 系统经专业技术人员检查无误后，方可通电进行调试。 a、 系统有“自动”和“手动”两种工作状况，调试时应先选用“手动”模式，将控制柜上的选择开关旋至“手动”档； b、 合上电源、电源指示灯、相关仪表都应有指示或显示； c、 根据实际运行要求，在仪表上设定相关参数：如温度上限、温度下限、温度极限、压力极限等； d、 采用“点动”方式启动循环水泵，观察泵的转向是否正确，若反向运转，则切断电源，倒接电机电源接线至转向正确； e、 手动运行正常后，则将“选择开关”拨到“自动”档，让系统自动运行，观察系统运行是否正常，各仪表是非工作正常；
锅炉设计安装使用说明书..
连封面共35页锅炉设计安装使用说明书目录目录 (1)前言 (2)1.预先提示 (2)2.介绍 (3)上篇设计说明书 (4)一、概述 (4)二、锅炉技术规范 (4)2.1设计燃料：硅锰电炉尾气 (4)三、锅炉结构简介 (5)3.1锅炉总体结构简介 (5)3.2锅炉主要部件构成简介 (5)四、热力、烟风阻力计算结果汇总表 (7)中篇安装说明书 (10)一、一般规定和安装准备 (10)1.1一般规定 (10)1.2安装准备 (10)1.3安装程序 (11)二、锅炉本体各部件的安装和验收 (12)2.1锅炉钢架 (12)2.2锅筒及其内部设备 (16)2.3膜式水冷壁 (17)2.4过热器 (19)2.5省煤器 (20)2.6空气预热器 (21)2.7燃烧器 (21)2.8密封装置 (21)2.9连接管、管道附件（阀门、仪表等） (22)2.10锅炉整体水压试验 (22)2.11炉墙与保温及外护板 (23)2.12油漆 (24)2.13烘、煮炉及试运行等 (24)三、安装设备 (26)3.1安装设备（仅供参考） (26)下篇使用说明书 (27)一、锅炉使用 (27)1.1正常启动 (27)1.2运行 (28)1.3故障 (29)1.4停炉 (29)1.5维护 (30)1.6燃气锅炉安全保护技术要求 (31)附件关于设计修改通知单 (33)前 言非常感谢您成为客户。
我们不仅为您提供优良的产品，同时也将有一个优秀的工程师团队为您提供一贯的专业服务。
1. 预先提示为确保您的首次安全运行，请仔细阅读并理解本说明书；尤其需注意带有下列标识的地方。
确保设备性能及避免误差或错误的告示。
安全使用的告示。
安全操作的告示。
可能会发生严重或致命的工伤事故。
操作过程中严格禁止。
重 要IMPORTANT警 惕 CAUTION警告！WARNING危险 DANGER禁止FORBIDDEN2. 介绍在安装、使用以及检修本锅炉之前，相关人员必须仔细阅读并充分理解设计安装使用说明书。
常压热水锅炉操作规程（三篇）
常压热水锅炉操作规程一、前言常压热水锅炉是一种常见的热能设备，广泛应用于供暖、供热或工业生产过程中的热水供应。
为了确保常压热水锅炉的正常运行和安全使用，制定本操作规程。
请操作人员严格按照规程操作，确保设备的安全和性能稳定。
二、操作人员要求1. 熟悉常压热水锅炉的结构、工作原理和各部位的名称和功能；2. 具备一定的电工知识和操作经验；3. 对热水锅炉运行中可能出现的故障和应对措施有一定的了解；4. 严格遵守操作规程，杜绝违章作业。
三、操作流程1. 开机准备a. 检查电源开关是否关闭；b. 检查供水管道是否畅通；c. 检查安全阀是否处于正常工作状态；d. 检查调压阀是否处于正常工作状态；e. 检查给水泵和循环泵是否处于正常工作状态；f. 检查燃料（如燃气、燃油等）是否足够；g. 检查仪表和控制系统是否正常。
2. 开机操作a. 打开燃料供给和点火设备；b. 按照操作规程启动给水泵和循环泵；c. 开启锅炉燃烧器，并根据需要进行调整；d. 检查锅炉内各部位的温度和压力是否正常；e. 确认锅炉正常运行后，关闭点火设备。
3. 运行操作a. 定期检查锅炉的压力、水位和温度情况，确保正常运行；b. 根据需要调整锅炉的燃烧器工作状态，确保供热负荷的要求；c. 定期检查锅炉内部的各个部位，及时清理和保养；d. 定期检查水质和排放废气情况，确保环保和安全。
4. 停机操作a. 在停机前，关闭锅炉的燃烧器；b. 关闭给水泵和循环泵；c. 关闭燃料供给设备；d. 停止供水，保证锅炉内无水；e. 关闭电源开关。
四、安全注意事项1. 操作人员在进行操作前，必须佩戴好劳动防护用品，避免发生意外伤害；2. 操作人员需熟悉设备的紧急停机装置、安全阀和排放阀的位置和使用方法，以防发生危险情况时能够及时处理；3. 操作人员应严格按照操作规程进行操作，不得私自调整设备的工作参数；4. 操作人员应随时关注设备运行状态，发现异常情况及时上报，并采取相应的措施；5. 操作人员在操作过程中应注意锅炉的温度和压力情况，避免超限运行；6. 不得在设备正常运行时进行维护和保养工作，必要时应提前停机；7. 遵守消防安全规定，严禁在锅炉周围放置易燃物品；8. 不得私自拆卸或更换设备的重要部件，必要时需由专业人员进行操作。
全自动电热热水锅炉安装使用说明书
全自动电热热水锅炉安装使用说明书一、概述二、锅炉特点三、安装要求四、操作与使用五、正常运行六、锅炉维护七、锅炉水质要求八、水压试验九、排污十、检验-1-一、概述LDR系列全自动电热热水锅炉是针对传统的燃煤、燃油、气锅炉不可克服的缺点而设计的新一代供热设备。
具有过流、短路、缺相、漏电等多种保护，补水自动调节、程序控制启停、自动运行等先进技术及故障保护等功能。
该锅炉具有结构紧凑、安全可靠、操作简单、维修方便、效率高、无污染、无需专人管理等诸多优点。
二、锅炉特点1、锅炉采用锅壳式结构，主要由锅壳封头、锅壳筒体、电热管座等部件组成。
2、结构简单合理，附属设备少，便于锅炉检查和维修。
3、结构紧凑、安装简便、占地面积小、基建投资省等。
三、安装要求电热热水锅炉的安装包括炉体的安装、电力系统的安装和水循环系统管道的安装。
安装时除按照施工图外，还必须满足以下要求。
（一）锅炉本体安装：1、炉体安装在地下室或地面时，其基础应高出地面100~150mm，且必须设地沟以方便排污。
基础应平整、坚实。
2、炉体安装在楼顶上面时，应尽量选择屋顶横梁承重，必要时要用槽钢加固，并确保屋顶和锅炉的安全。
-2-3、炉体安装时必须留有地下电缆沟或架空电缆桥架。
4、电热锅炉对锅炉房无过高要求，但仍需做倒通风良好，不受雨雪淋袭，环境保持干燥，无腐蚀和易燃气体存在。
（二）管道阀门的安装该型锅炉为快装锅炉，安装极其简便，锅炉不需要特别地面基础，只需足够承受力的地面便可。
1、补水管路安装要求备用水池的最高水位一般没有严格要求，由地面蓄水池接至高位水箱，地面水池应保持水的洁净。
在水池出口处（即补水管路入口）应装设钢丝滤网。
2、出、回水管路的安装出、回水管引出段直段应大于0.5米，弯曲半径应为管子直径的4~5倍，管路最高处应装自动放汽阀，以防止管路循环带汽，同时要进行可靠保温。
3、安全阀安装要求安全阀在水压试验后安装，按照劳动部“蒸汽锅炉安全技术监察规程”（96）第143条，表7-2规定对安全阀进行压力调整。

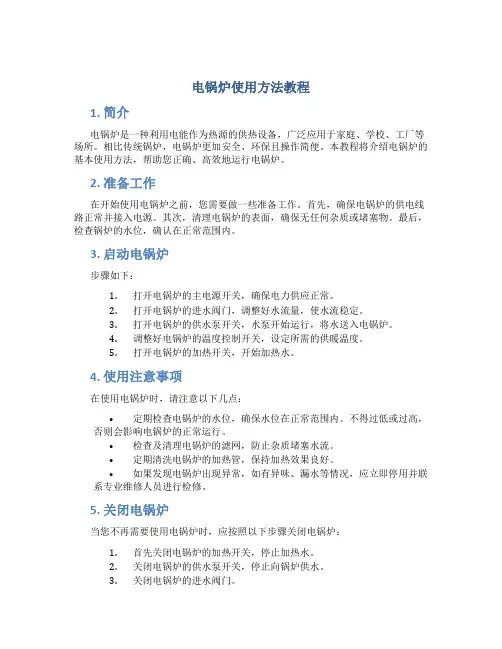

电锅炉使用方法教程
电锅炉使用方法教程1. 简介电锅炉是一种利用电能作为热源的供热设备，广泛应用于家庭、学校、工厂等场所。
相比传统锅炉，电锅炉更加安全、环保且操作简便。
本教程将介绍电锅炉的基本使用方法，帮助您正确、高效地运行电锅炉。
2. 准备工作在开始使用电锅炉之前，您需要做一些准备工作。
首先，确保电锅炉的供电线路正常并接入电源。
其次，清理电锅炉的表面，确保无任何杂质或堵塞物。
最后，检查锅炉的水位，确认在正常范围内。
3. 启动电锅炉步骤如下：1.打开电锅炉的主电源开关，确保电力供应正常。
2.打开电锅炉的进水阀门，调整好水流量，使水流稳定。
3.打开电锅炉的供水泵开关，水泵开始运行，将水送入电锅炉。
4.调整好电锅炉的温度控制开关，设定所需的供暖温度。
5.打开电锅炉的加热开关，开始加热水。
4. 使用注意事项在使用电锅炉时，请注意以下几点：•定期检查电锅炉的水位，确保水位在正常范围内。
不得过低或过高，否则会影响电锅炉的正常运行。
•检查及清理电锅炉的滤网，防止杂质堵塞水流。
•定期清洗电锅炉的加热管，保持加热效果良好。
•如果发现电锅炉出现异常，如有异味、漏水等情况，应立即停用并联系专业维修人员进行检修。
5. 关闭电锅炉当您不再需要使用电锅炉时，应按照以下步骤关闭电锅炉：1.首先关闭电锅炉的加热开关，停止加热水。
2.关闭电锅炉的供水泵开关，停止向锅炉供水。
3.关闭电锅炉的进水阀门。
4.最后关闭电锅炉的主电源开关，切断电力供应。
请注意，在关闭电锅炉之后，应等待一段时间，让电锅炉内的水降温后再进行维护和清洗。
6. 维护与保养定期维护和保养电锅炉可以延长其使用寿命并确保其性能正常。
以下是一些建议：•定期清洗电锅炉的内部和外部，去除污垢和杂质。
•检查和更换电锅炉的密封圈，确保无漏水现象。
•定期检查电锅炉的电线和电气元件，确保连接牢固且正常工作。
•注重保护电锅炉的外包装，避免碰撞和腐蚀。
7. 总结以上简要介绍了电锅炉的使用方法教程。
通过正确地操作和维护电锅炉，您能够确保其高效运行并为您提供良好的供暖体验。
电锅炉操作说明
电锅炉操作说明电锅炉是一种常见的供热设备，广泛应用于居民楼、学校、工厂等场所。
它通过电能转换为热能，提供热水或蒸汽供暖。
本文将为您详细介绍电锅炉的操作说明，帮助您正确、安全地使用电锅炉。
1. 开机准备在启动电锅炉之前，需要保证电源接入正常且电压稳定。
检查电源插头连接是否牢固，并确保没有损坏的电缆。
在启动前，确保锅炉内的水位、压力和水质均在正常范围内。
2. 启动电锅炉首先，打开电锅炉控制面板上的电源开关。
然后，按照指示设置加热温度和压力要求。
在确认参数设置正确后，按下启动按钮，电锅炉便开始加热。
3. 监控运行状态在电锅炉运行期间，需要定期监控其运行状态，以保证其正常工作。
主要关注以下几个方面：- 温度和压力：随时注意温度和压力的波动。
如果发现异常，应及时停机检查。
- 水位：保持锅炉内的水位在正常范围内，避免因缺水而造成热量不足或损坏设备。
- 水质：定期测试锅炉内水质，确保水质符合要求，避免因水质不合格引起腐蚀和结垢问题。
4. 维护保养定期进行维护保养对于电锅炉的正常运行至关重要。
以下是一些常见的维护保养事项：- 清洗锅炉：定期清洗锅炉内的沉积物和污垢，以确保热交换效率和传热效果。
- 检查电线和电缆：检查电锅炉的电线和电缆是否磨损或老化，如果发现问题应及时更换。
- 检查阀门和管道：定期检查锅炉的阀门和管道是否有泄漏现象，及时修复或更换。
5. 停机与紧急情况处理如果需要停机，首先关闭电锅炉的电源开关。
在紧急情况下，如发生异常温度或压力、电器故障等，应立即切断电源，并联系专业的售后服务人员进行检修。
总结：电锅炉是一种高效且环保的供热设备，正确操作和定期维护对于保证其正常运行至关重要。
在使用电锅炉之前，必须确认电源接入正常且电压稳定，同时确保水位、压力和水质在正常范围内。
启动电锅炉后，需要注意监控温度、压力和水位的变化，并定期进行维护保养工作。
在停机和紧急情况下，应迅速切断电源，并联系专业人员进行维修。
希望本文的电锅炉操作说明能够帮助您更好地了解和使用电锅炉，同时注意安全使用，避免意外发生。
常压热水说明书样本
卧式常压热水锅炉安装及使用说明书扬州斯大锅炉有限公司致用户尊敬的用户, 感谢使用斯大产品!请你在安装、使用、维护产品之前, 仔细阅读本说明书。
它能指导你了解产品结构, 熟悉产品性能, 掌握正确地维护保养方法, 从而达到经济、稳定、安全运行。
冷凝无压热水锅炉系列:斯大冷凝锅炉是一种能够同时满足环保和高效要求的绿色锅炉。
•锅炉效率96%～103%。
•CO2 发生量降低30%以上。
•NOx 发生量降低50%以上( 低NOx燃烧机使用) 。
•电费最大限度减少40%( 用变频器) 。
•运转噪音降低10%以上。
节能产品先驱者——斯大锅炉斯大锅炉全体员工目录一、概述 (3)二、锅炉型号 (3)三、使用前注意事项 (3)四、锅炉本体结构概述 (4)五、安装要求 (4)六、锅炉的运行调试 (6)七、锅炉的操作说明 (7)八、锅炉的维护与保养 (7)九、锅炉清洗方式及注意事项 (9)十、锅炉系统图参考 (9)一、概述为了确保锅炉的的运行和劳动人民生命财产安全。
本系列锅炉的设计、制造、安装、使用、维修都必须严格执行JB/T7985- 《小型锅炉和常压热水锅炉技术条件》、GB/T1576- 《工业锅炉水质》、GB13271- 《锅炉大气污染物排放标准》、JB/1615-93《锅炉油漆和包装技术条件》。
水压试验按JB/T7985-95标准、Ps=0.2Mpa的要求执行, 锅炉安装应符合国家有关规定: GB50273- 《锅炉安装工程施工及验收规范》、GB50231- 《机械设备安装工程施工及验收通用规范》。
二、锅炉型号1、型号释义代码含义: C —常压ZK —真空W —卧式N —内燃S —室燃XX ——额定热功率( MW) 85/65 —额定出水和回水温度( ℃) Y.Q —燃料的种类: 轻油、天然气、城市煤气、石油液化气等三、使用前注意事项1、锅炉房布置应符合《常压热水锅炉通用技术条件》和GB50041 ～91《锅炉房设计规范》。
CLHS立式燃油常压热水锅炉安装使用说明书
CLHS立式燃油常压热水锅炉安装使用说明书太康银晨山西总经销一、结构和特点CLHS型系列立式燃油常压热水锅炉。
是以轻柴油作为燃料的锅炉，其工作压力为零。
CLHS型系列燃油锅炉，均为全自动运行,也可切换成手动操作。
CLHS型锅炉，外形为直立圆柱形，由燃烧室、炉胆、管束、锅筒、耐火材料、保温材料、外包壳、燃烧器、全自动电脑控制系统、给水系统. 阀门和仪表等组成。
其特点是：1.立式布置，结构紧凑，减少了锅炉占地面积，一般只需卧式锅炉房面积的40%-60%,降低了用户投资费用。
2.燃烧器布置在锅炉顶部或锅壳下侧，向燃烧室内喷射火焰，在设计合理的燃烧室内，有足够的空间和充足的燃烧时间，使轻油中所有可燃物质能得到充分的燃烧。
因此，在CLHS 型系列燃油锅炉产品，其烟囱排出的烟气中，含烟尘浓度和二氧化硫的浓度，已微乎其微，大大低于GB13271《锅炉大气污染排放标准》和GB3095《大气环境质量标准，中规定的一类地区最高允许值。
又无炉灰和炉渣排放。
所以使用本系列燃油锅炉，可使环境得到保护，没有污染的困扰。
3、烟气流程中热交换充分。
轻油在燃烧内完成雾化、点火、然烧、燃尽的全过程，变成高温烟气。
燃烧室（炉胆）内壁和水管吸收大部份姻气热量后，烟气流入浸在水中的烟管束．烟管束又吸收一部份烟气热量，到达上部烟室，通向冲天接管，从烟囱排入大气。
因此，本系列型号产品的燃油锅炉的烟气流程，可将烟气中所含的热量得到充分的利用，降低排烟温度，提高热效率。
4.锅炉的重要部件--燃烧器，选用世界名牌产品．其特点是微正压然烧，全自动操作运行，也可切换为手动操作。
运行时，噪音低．根据用汽量和压力的变化，能自动对给水量、燃油量、风量按比例进行调整，使锅炉始终处于最佳状态。
从而使锅炉的燃料消耗量与蒸汽输出量之间，获得最佳比值，达到最高的锅炉热效率。
5、CLHS型系列燃油常压热水锅炉，严格执行有关国家标准和专业标准进行设计、制造和检验。
每台产品都经宁波市锅炉压力容器检验所监检合格后方可出厂。
dwb电锅炉使用方法
dwb电锅炉使用方法1. 简介dwb电锅炉是一种利用电能作为能源进行加热的设备，广泛应用于家庭和商业场所供暖和热水。
本文将介绍dwb电锅炉的基本使用方法，帮助用户正确使用和操作电锅炉，确保安全和高效的使用体验。
2. 安装在使用dwb电锅炉之前，首先需要进行正确的安装。
以下是安装步骤：1.确保安装地点平稳，稳固，并且离水源和电源较近。
2.将锅炉放置在安装地点，并确保锅炉的水位与安装位置水管高度相符。
3.将水管连接到锅炉的进水口和出水口，并确保连接牢固，没有漏水。
4.将电源线连接到电锅炉的电源接口，并接入地线。
5.检查所有连接是否牢固，并防止漏水和电线松动。
3. 启动在安装完成后，可以按照以下步骤启动dwb电锅炉：1.打开供电开关，确保电锅炉接通电源。
2.调整温度控制器，在合适的温度范围内设定所需的供暖或热水温度。
3.打开水泵开关，使锅炉内的水循环起来。
4.观察锅炉的运行指示灯，确保电锅炉正常工作。
4. 使用注意事项为了确保dwb电锅炉的安全和稳定运行，用户在使用中应注意以下事项：1.温度控制：根据实际需求设定合适的温度，不要设置过高或过低的温度，以免浪费能源或影响使用效果。
2.水位检查：定期检查电锅炉的水位，保持合适的水位范围。
若水位过低，应及时添加适量的水，以免锅炉超温烧坏。
3.水质处理：定期检查锅炉的水质，并采取相应的处理措施。
水质不佳可能导致锅炉结垢、堵塞等问题，影响使用寿命。
4.定期维护：按照电锅炉生产商提供的维护手册进行定期维护，清洁锅炉内部，检查和更换磨损的部件等。
5.感应器保养：电锅炉中的感应器是探测温度的重要部件，定期清洁和维护感应器，以确保准确的温度控制。
6.保持通风：电锅炉在运行过程中会产生一定的热量和废气，确保安装地点具有良好的通风环境，避免热量积聚和废气滞留。
5. 关机当不再需要使用dwb电锅炉时，可以按照以下步骤进行关闭：1.关闭水泵开关，停止循环水流。
2.将温度控制器调至最低温度。
常压锅炉操作说明
常压锅炉操作说明
常压锅炉操作说明
1.引言
本文档旨在向操作人员提供详细的常压锅炉的操作说明，以确保安全运行和高效工作。
操作人员应严格按照本文档中的步骤进行操作。
2.锅炉概述
2.1 常压锅炉的定义和原理
在本节中，解释什么是常压锅炉以及其工作原理。
2.2 锅炉的组成部分
列出常压锅炉的各个组成部分及其功能，包括锅炉本体、提水器、汽水分离器、管路系统等。
3.锅炉操作流程
3.1 锅炉启动前的准备工作
包括检查设备、清洁锅炉及周围环境、确保水和燃料供应等。
3.2 锅炉启动
详细描述锅炉的启动步骤，包括点火、点燃主燃烧器、调节燃料和空气供应等。
3.3 常规运行操作
介绍日常的操作要点，包括观察和记录锅炉水位、压力、燃烧情况等，检查阀门和仪表状态，处理异常情况等。
3.4 关机操作
列出正确的关机步骤，包括关闭供气和供水，排空锅炉，清理锅炉及其周围环境等。
4.安全操作注意事项
4.1 锅炉操作人员的职责和要求
明确锅炉操作人员的职责和要求，包括每个岗位的职责分工、着装要求、安全意识培训等。
4.2 锅炉操作的危险因素及防范措施
详细描述常压锅炉操作中存在的危险因素，如高温、高压、燃烧等，并提供相应的防范措施。
4.3 预防事故的操作规程
提供事故预防相关操作规程，包括应急处理程序、事故报告和记录等。
5.附件
列出与本文档相关的附件，如工艺流程图、设备清单、安全警示标识图等。
6.法律名词及注释
6.1 在本节中，列出本文档所涉及的法律名词及其注释，包括相关法规、标准等。
卧式常压燃油(气)锅炉安装使用说明书讲解
CWNS 2.8 -85/60-Y（Q）燃油（气）常压热水锅炉安装使用说明书临汾市三合锅炉制造有限公司一、结构、性能特点1、结构紧凑，占地面积小，安装移动方便。
2、常压运行，安全可靠，便于维护保养。
3、采用国际先进的进口燃烧机，实现了全自动高效燃烧，燃烧效率高。
4、超厚保温层设计，保温效果好，炉体表面温度低，散热损失小。
5、出水温度自动显示，超温缺水自动保护。
6、无烟、无尘、低噪声，环保指标达到发达国家先进水平及中国环保标准的要求。
7、操作简便，易学易懂。
8、不能承压使用。
二、工作原理及结构（一）燃气锅炉启动与停运气体燃料同样由碳、氢、氧、氮、硫、水分、灰分组成，但它通常用各组成气体的体积分数来表示。
气体燃料具有与液体相同的优点，但是它易爆炸，在使用时应采取相应的安全措施。
1、点火与操作锅炉点火前，必须设置点火室，使之具备“火等气”的点火条件。
如煤气因故熄灭且可能积聚时，应开启烟道挡板，把残留在炉内和烟道内的煤气排尽后，再行点火。
待煤气燃烧稳定后，可停止点火，但司炉人员仍不得擅自离开工作岗位。
燃气炉点火以利雅路燃烧器为实例：（1）开动燃烧器电机，开始清扫吹风（煤气阀门已接通）。
（2）伺服电机打开风挡，最大风量吹风不少于20秒。
（3）对阀门进行泄漏检测。
上次关机时，程序规定为先关1号电磁阀，再晚3～4秒关闭2号电磁阀。
根据伯努利定理，流速大、压强小。
根据这一道理，1号阀、2号阀中间段为低压区，电磁阀中间管内在重新启炉时如果仍然是空，无压力，证明1号阀不漏气。
在吹风过程中，1号阀打开2秒马上关闭，则中间段管道内充气，这时再检测，应有压力，且测试一段时间无压力降，则证明2号阀及管路均不漏气，这时电磁阀全部检查完毕（即在吹风过程中能听到1号阀响一次，用手摸时感觉到有一次动作）。
（4）伺服马达关闭风档到点火位置（17秒），即凸轮退回。
（5）预点火时间4秒开始（提前4秒）开始电打火）。
（6）点火电磁阀打开，先是1号电磁阀打开，然后点火小电磁阀打开（可听到动静），然后是点火“扑”的声音。
