倒置式电流互感器
LVB型油浸绝缘倒置式电流互感器，电压等级从35KV-330KV，一次电流从
2×50A-2×2500A（35KV产品最大为15000A），适用于35KV-330KV高压输变电系
统中作电气测量和电气保护用，产品性能满足IEC标准及GB120B-1997《电流互
感器》标准。
结构简介
LVB型电流互感器为油纸绝缘、倒置式结构，头部外壳采用铸铝件，其内装有二
次器身，一次导电杆从二次器身的铁心中穿过，主绝缘全部包在二次上，主绝缘
分成头部绝缘和直杆绝缘两部分，由若干个电容屏组成，产品头部顶端装有不锈
钢膨胀器。外绝缘采用高强瓷，二次端子板采用整体浇注式。
性能特点
绝缘性能好，机械强度高；
动热稳定电流大；
电磁性能优异；
少油结构设计合理，绝缘监测简单方便
特殊的工艺控制，在工频耐压下进行局部放电测量。
倒置式电流互感器的结构特点及防振要求
电流互感器是电力系统中用于测量和保护的重要设备。目前，电力系统使用
的110 kV及以上电压等级电流互感器多为电磁式U形结构。随着电压等级相应
提高，这种结构就显得复杂、笨重，动热稳定较难满足要求。500 kV金华变电
站工程引进了德国生产的500 kVSF6电流互感器，其结构如图1。
从结构可见，一次线圈是非传统的U形结构，即为贯穿式，整个器芯位于头
部。这样，简化了结构，但头部较重，机械结构较薄弱。在运输过程中，若受冲
力超过其允许范围，支撑铁芯的绝缘支架易出现问题，使一、二次线圈间的绝缘
变差。
为了控制运输吊装过程中的振动冲击情况，这种电流互感器出厂时安装了冲
击记录器。冲击记录器安装于互感器头部外罩上，根据出厂要求：当横向冲力大
于3000 N，纵向冲力大于1000 N时相应方向的弹子（钢珠）脱落，意味着互感
器内部可能受损。
500 kV金华变电站工程建设中，有3台这种类型的电流互感器，在海关交
接时，发现弹子脱落。报商检备案后，通过试验测试，发现这3台电流互感器二
次线圈绝缘支架断裂，二次回路绝缘降低。该批CT返上海MWB公司进行修复，
更换绝缘支架。出厂、交接试验合格后才投入运行。
根据厂家资料中对互感器横、纵向允许受力的数值来看，这种电流互感器对
运输冲击要求很高。在欧洲是用气垫车来运输的，对道路也有较高的要求。为防
止CT运输过程中过大的冲击力，我们使用了防振性能好的主变运输专用拖车，
并在设备底板下加垫汽车轮胎。道路选择平稳路线，放慢车速。密切注意冲击记
录器的变化，做好记录。使这批电流互感器都安全运到了目的地。
产品特点
1、一次绕组为贯穿式导电杆结构，动、热稳定性好，最大热稳定电流值达63kA/3s（一次串联时）；
2、一次绕组从二次绕组中间穿过，无漏磁通影响，测量精度可达0.1和0.2S级；
3、二次绕组用有机材料浇注于铝制屏蔽罩壳中，二次侧的测量和保护线路不会因绝缘击穿而受电袭击；
4、优化设计的电容屏套管由高性能计算机控制的全自动包绕机用整张进口宽幅电缆纸绕制而成，工艺分
散性小，绝缘性能优异，局部放电量测试在工频试验电压下进行小于5pC；
5、德国LEBOLD进口全自动真空干燥处理系统，产品整体组装完成后进行变压法真空干燥处理、注油的新
工艺，全进口的绝缘材料，保证了产品整体介质损耗因数tanδ小于0.3%；
6、外绝缘采用高强度瓷套，优化设计的表面沿面场强及较低的内部套管场强相结合，使得瓷套免受爆炸
的危险；
7、二次出线盒整体铝合金浇注成型，防尘、防水、透气的密封结构符合IP55要求，供用户接线的二次端
子采用凤凰端子，插、拔、接线等操作更方便、快捷；
8、产品部件之间的连接采用氩弧焊焊结方式，组装完整体后充高压氮气检漏，根本上解决了了油浸式产
品渗漏油的问题。
9、铝合金铸造外壳、底座、接线盒、不锈钢膨胀器、铭牌等所有部件永不生锈；
10、产品外形轻巧、体积小、重量轻，产品免维护。
主要参数
1、额定电压为110kV，设备最高电压为126kV，额定频率为50/60Hz。
2、额定工频耐受电压为230kV，额定雷电冲击耐受电压为550kV（全波）、633（截波）。
3、闪络距离1200mm，爬电距离3150/3906mm。
4、最大一次电流4000A，短时热电流为63kA/3s（串联），额定动稳定电流为160kA。
5、0.1，0.2，0.5，0.2S，0.5S，5P，10P，TPY，TPS……等级次可按需要任意组合。
6、FS：5，10； ALF：10，15，20，30。
LVB型电流互感器为油纸绝缘、倒置式结构，头部外壳采用铸铝件，其内装有二次器身，
一次导电杆从二次器身的铁心中穿过，主绝缘全部包在二次上，主绝缘分成头部绝缘和直杆
绝缘两部分，由若干个电容屏组成，产品头部顶端装有不锈钢膨胀器。外绝缘采用高强瓷，
二次端子板采用整体浇注式。
互感器基本知识
1.7.1.2倒立式：所有油纸绝缘倒立式电流互感器皆为电容型绝缘 结构. 该类产品同样由膨胀器、壳体、瓷套、一次导体、一次端子、 器身、底座及变压器油等组成：壳体为铸铝件制成，起散热及 一次出线作用；瓷套采用高强瓷烧制而成，起外绝缘爬电及油 容积作用；绝缘全包在二次绕组上，采用高强电缆纸及半导体 纸组成电容型绝缘结构，同一次绕组一起位于上部壳体内，二 次绕组引线由铜绞线外包不溶于油的绝缘材料制成；底座由 Q235钢板或铸铝件制成，其上有接地座、吊攀、铭牌、二次接 线板及放油阀等，该类产品一次绕组由导电铝或铜材制成，全 部原线引出；其它结构及控制同正立式.
A
VA
A
VA
A
VA
A
VA
A
VA
A
VA
A
VA
A
VA
A
VA
kA s 油重
kg 生产序号
准确级
额定动稳定电流 C2
kA 总重
kg 生产日期
接线原理图
年 C1
P2
P1
7S3 7S1 6S3 6S1 5S3 5S1 4S3 4S1 3S3 3S1 2S3 2S1 1S3 1S1 7S4 7S2 6S4 6S2 5S4 5S2 4S4 4S2 3S4 3S2 2S4 2S2 1S4 1S2
中国江苏精科互感器股份有限公司
铭牌 二次接线盒
1.7.2 SF6气体绝缘电流互感器： 该类产品为倒置式结构，由一次导体、一次端子、壳体、外绝 缘、二次绕组组件、支持绝缘子（220kV及以上电压等级采用）、 底座及SF6气体等组成：一次导体由导电铝或铜材制成；一次端 子采用铸铝或铸铜件，可满足载流及机械强度要求；壳体为铸 铝件制成，上装防爆装置，起载流及一次出线作用；外绝缘分 为瓷套及复合空心绝缘子两种，起外绝缘爬电及容积作用；二 次绕组组件位于上部壳体内，由屏蔽罩、压紧装置、二次绕组 及其引线组成，屏蔽罩由铝材通过旋压成型，压紧装置由金属 件及绝缘件组成，二次绕组由环形铁心、绝缘、漆包线及其引 线制成，为二次测量及保护装置提供输出，二次绕组引线由铜 绞线外包聚四氟乙烯绝缘制成；绝缘采用高强度聚脂薄膜，底 座由Q235钢板或铸铝件制成，其上有接地座、吊攀、铭牌、二 次接线板及密度控制器等，支持绝缘子由环氧树脂混合料真空 浇注而成.

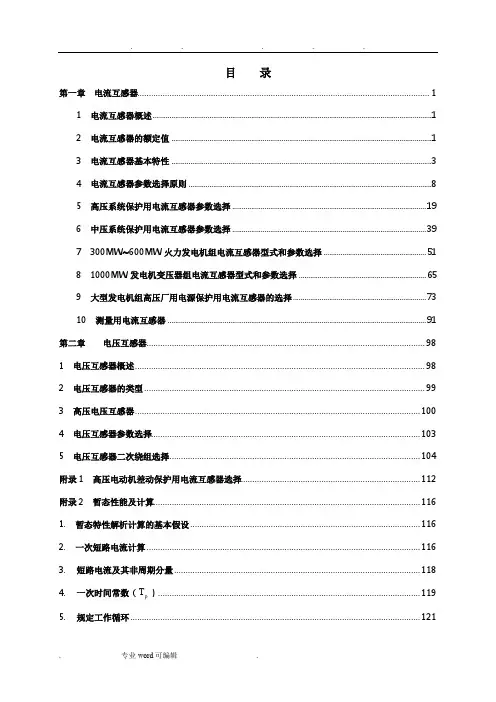

电流互感器和电压互感器选型指南_讲课
目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (3)4 电流互感器参数选择原则 (8)5 高压系统保护用电流互感器参数选择 (19)6 中压系统保护用电流互感器参数选择 (39)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (51)8 1000MW发电机变压器组电流互感器型式和参数选择 (65)9 大型发电机组高压厂用电源保护用电流互感器的选择 (73)10 测量用电流互感器 (91)第二章电压互感器 (98)1 电压互感器概述 (98)2 电压互感器的类型 (99)3 高压电压互感器 (100)4 电压互感器参数选择 (103)5 电压互感器二次绕组选择 (104)附录1 高压电动机差动保护用电流互感器选择 (112)附录2 暂态性能及计算 (116)1. 暂态特性解析计算的基本假设 (116)2. 一次短路电流计算 (116)3. 短路电流及其非周期分量 (118)4. 一次时间常数（T） (119)p5. 规定工作循环 (121)6. 二次回路时间常数（T） (122)s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (123)1 引言 (123)2 试验概况 (125)2.1 试验内容1 (125)2.2 试验内容2 (126)2.3 试验内容3 (126)3 大电流下影响保护的因素分析 (126)3.1 CT特性以及过饱和系数的影响 (127)3.2 衰减非周期分量的影响 (127)3.3 CT二次回路负担的影响 (128)3.4 保护装置采样率的影响 (129)3.5 保护装置内部小CT的影响 (129)3.6 模数转换（A/D）范围的影响 (130)3.7 保护计算采用的数据窗的影响 (130)3.8 保护原理的影响 (131)3.9 变压器接线方式的影响 (131)3.10 保护定值及CT变比的影响 (132)4 主要结论 (133)5 可行的解决方案 (134)6 电流互感器选择条件 (135)7 结束语 (137)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。

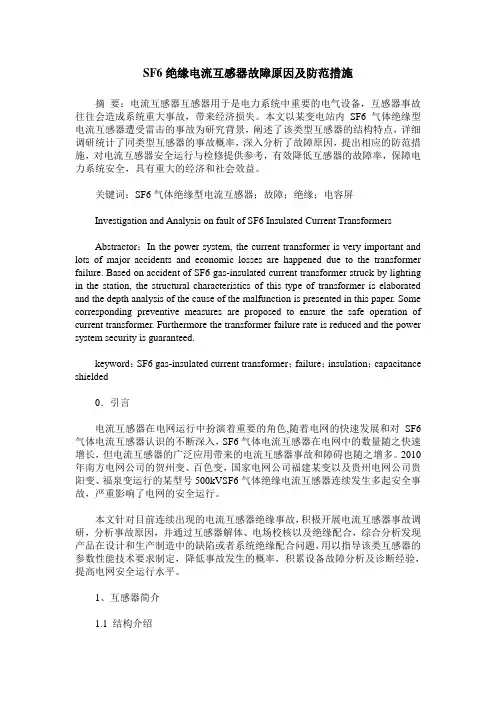

SF6绝缘电流互感器故障原因及防范措施
SF6绝缘电流互感器故障原因及防范措施摘要：电流互感器互感器用于是电力系统中重要的电气设备，互感器事故往往会造成系统重大事故，带来经济损失。
本文以某变电站内SF6气体绝缘型电流互感器遭受雷击的事故为研究背景，阐述了该类型互感器的结构特点，详细调研统计了同类型互感器的事故概率，深入分析了故障原因，提出相应的防范措施，对电流互感器安全运行与检修提供参考，有效降低互感器的故障率，保障电力系统安全，具有重大的经济和社会效益。
关键词：SF6气体绝缘型电流互感器；故障；绝缘；电容屏Investigation and Analysis on fault of SF6 Insulated Current TransformersAbstractor：In the power system, the current transformer is very important and lots of major accidents and economic losses are happened due to the transformer failure. Based on accident of SF6 gas-insulated current transformer struck by lighting in the station, the structural characteristics of this type of transformer is elaborated and the depth analysis of the cause of the malfunction is presented in this paper. Some corresponding preventive measures are proposed to ensure the safe operation of current transformer. Furthermore the transformer failure rate is reduced and the power system security is guaranteed.keyword：SF6 gas-insulated current transformer；failure；insulation；capacitance shielded0．引言电流互感器在电网运行中扮演着重要的角色,随着电网的快速发展和对SF6气体电流互感器认识的不断深入，SF6气体电流互感器在电网中的数量随之快速增长，但电流互感器的广泛应用带来的电流互感器事故和障碍也随之增多。

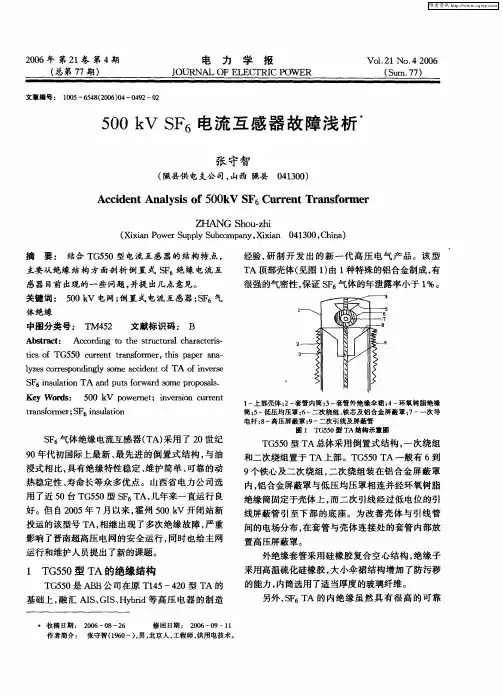

500kV SF6电流互感器故障浅析
