四辊轧机工作原理
四辊轧机工作原理
四辊轧机工作原理
四辊轧机是一种常见的金属加工设备，它通过四个辊子在金属板材上的压力和摩擦力，将金属板材进行塑性变形和改变形状的过程。
该设备由上下两个工作辊和两个支撑辊组成，工作辊是主要起作用的辊子，支撑辊则起到辅助和支撑的作用。
具体的工作原理如下：
1. 将待加工的金属板材放置于两个工作辊之间，并轻轻按住以防止偏移。
2. 开启四辊轧机，辊子开始转动。
其中，两个工作辊相对转动，形成一对相互作用的力，压在金属板材上。
3. 由于辊子的转动速度和方向一致，金属板材受到两个工作辊的挤压，产生塑性变形。
其中，顶工作辊向下挤压，底工作辊向上挤压。
4. 金属板材在经过两个工作辊的压力作用下，发生塑性变形，形成所需的形状和尺寸。
5. 同时，两个支撑辊起到辅助和支撑的作用，通过对金属板材施加平稳的压力，保持板材平衡和稳定。
6. 金属板材经过四辊轧机后，可以得到满足要求的形状和尺寸，达到预期的加工效果。
总的来说，四辊轧机通过两个工作辊的相对转动和对金属板材的压力作用，使金属板材发生塑性变形和改变形状的过程，实现对金属板材的加工和成型。
四辊轧机说明书
三、设备组成及结构特点机组由电动机、齿轮联轴器、减速机、齿轮联轴器、人字齿轮座、万向接轴托架、万向接轴、工作机座等组成。
由电动机通过一系列传动机构驱动轧机工作辊进行轧制。
工作机座由电动压下装置、平衡装置、工作辊装配、支承辊装配、机架装置、轨座等部件组成。
1 电动压下装置:电动压下装置是调整上轧辊位置的传动机构，以保证按给定的压下量轧制出所要求的断面尺寸。
该装置是由电动机带动两级蜗轮机构，传给压下螺杆移动轧辊向上或向下运动所达到的。
其中低速级传动蜗杆为球面蜗杆，这种蜗杆承载能力大，体积小，传动效率高。
电动压下装置由两套独立传动机构组成，这可保证在调整轧机时，两个上轧辊的轴承座可以单独运动，该装置在控制电路的配合下，可单独点动，亦可左右连动。
并配有数字显示装置，分别显示左右压下螺杆的压下量。
2 平衡装置:为了避免轧件进出轧辊时产生冲击，因此在机架窗口板上装有液压平衡装置，借此来消除轧机空载时上支撑辊轴承座与压下螺杆间的间隙以及压下螺杆螺纹间的间隙，液压平衡装置由四个液压油缸通过活塞杆对上轧辊轴承座进行平衡，油缸压力最大为130kg/cm2。
平衡力大小可自动调节。
3 辊子装配:工作辊材质为60CrMo，两端采用三列滚针轴承以承受径向载荷，并在辊子换辊侧用两只推力球轴承以承受左、右轴向载荷。
支承辊材质为9Cr2Mo，采用双列圆柱滚子轴承(FC轴承)，辅以四点接触球轴承承受轴向分力。
每个支承辊轴承座内各装一只，其两个轴承的外侧与端盖及支承辊轴承座内孔底部留有一定的游动间隙，以免在运转过程中发热卡死。
在工作辊轴承座设有槽子，用压板插入槽内作固定轴承座之用。
下支承辊轴承座通过圆弧板与机架窗口底面实现圆弧接触，用以克服轧辊负载后产生变形给轴承带来的不利影响，从而延长其寿命。
工作辊出厂时加工成圆柱形辊身，使用时由用户按需要自行加工合适的辊形，工作辊辊身磨损后可重新加工再用，当辊子直径减小到图纸规定最小值时，就不能再继续使用，应以堆焊方法修复或者更换新工作辊。
四辊轧机工作原理
四辊轧机工作原理四辊轧机是一种常用的金属加工设备，主要用于金属材料的轧制和加工。
它的工作原理是通过四个辊子的旋转和夹紧，将金属材料置于辊子之间进行连续的轧制，从而实现对金属材料的塑性变形和形状调整。
四辊轧机主要由上辊和下辊组成，它们分别位于金属材料的上方和下方，可以通过液压系统进行垂直上下移动。
两个辊子之间还有两个辊子，称为中间辊。
四个辊子的运动可以由液压系统控制，通过操作人员的指令进行协调运动。
四辊轧机的工作过程通常包括以下几个步骤：1.上辊下降：当金属材料放置在四辊轧机上时，首先通过液压系统将上辊下降到金属材料的上方。
上辊的下降速度和力量可以根据金属材料的厚度和硬度进行调节。
2.材料进料：通常使用轧杆或液压系统控制金属材料沿着轧机的进料方向移动。
进料速度和力量也可以根据具体的加工要求进行调整。
3.辊子旋转：当金属材料进入四辊轧机之后，上辊和下辊开始旋转。
上辊和下辊的旋转速度通常相同，但也可以根据需要进行调整。
4.材料轧制：随着辊子的旋转，上辊和下辊逐渐夹紧金属材料，使其通过中间辊之间的缝隙。
由于辊子的旋转，金属材料受到辊子的挤压和拉伸力，从而发生塑性变形。
5.材料出料：当金属材料通过辊子之间的缝隙后，上辊上升，金属材料从四辊轧机的出料端滑出。
通常，出料速度较慢，并且可以根据需要进行调整。
四辊轧机的工作原理可以总结为：通过上辊和下辊的夹紧和旋转，将金属材料置于中间辊之间进行连续轧制。
通过控制辊子的运动和加工参数，可以实现金属材料的塑性变形和形状调整。
四辊轧机具有以下几个优点：1.高效率：四辊轧机可以连续进行轧制，可以实现高效的金属加工和生产。
2.精度高：四辊轧机可以实现对金属材料的精确控制，可以得到高精度的产品。
3.可广泛应用：四辊轧机可以用于不同类型的金属材料，包括钢材、铝材、铜材等。
4.节省能源：四辊轧机的辊子运动由液压系统控制，可以有效地节约能源。
总之，四辊轧机是一种常用的金属加工设备，通过辊子的旋转和夹紧实现对金属材料的连续轧制。

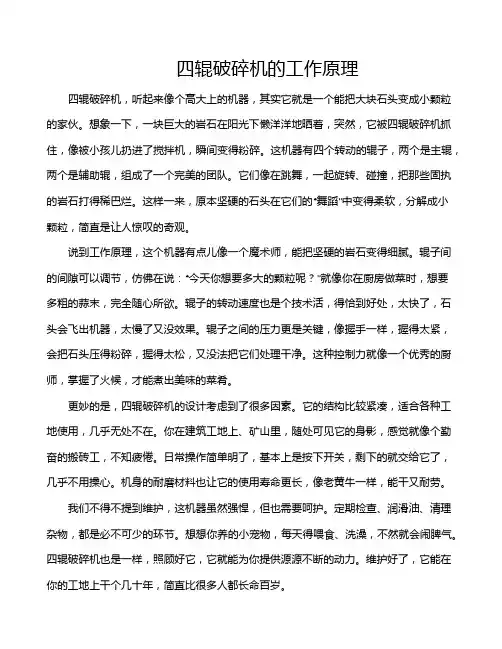

四辊破碎机的工作原理
四辊破碎机的工作原理四辊破碎机，听起来像个高大上的机器，其实它就是一个能把大块石头变成小颗粒的家伙。
想象一下，一块巨大的岩石在阳光下懒洋洋地晒着，突然，它被四辊破碎机抓住，像被小孩儿扔进了搅拌机，瞬间变得粉碎。
这机器有四个转动的辊子，两个是主辊，两个是辅助辊，组成了一个完美的团队。
它们像在跳舞，一起旋转、碰撞，把那些固执的岩石打得稀巴烂。
这样一来，原本坚硬的石头在它们的“舞蹈”中变得柔软，分解成小颗粒，简直是让人惊叹的奇观。
说到工作原理，这个机器有点儿像一个魔术师，能把坚硬的岩石变得细腻。
辊子间的间隙可以调节，仿佛在说：“今天你想要多大的颗粒呢？”就像你在厨房做菜时，想要多粗的蒜末，完全随心所欲。
辊子的转动速度也是个技术活，得恰到好处，太快了，石头会飞出机器，太慢了又没效果。
辊子之间的压力更是关键，像握手一样，握得太紧，会把石头压得粉碎，握得太松，又没法把它们处理干净。
这种控制力就像一个优秀的厨师，掌握了火候，才能煮出美味的菜肴。
更妙的是，四辊破碎机的设计考虑到了很多因素。
它的结构比较紧凑，适合各种工地使用，几乎无处不在。
你在建筑工地上、矿山里，随处可见它的身影，感觉就像个勤奋的搬砖工，不知疲倦。
日常操作简单明了，基本上是按下开关，剩下的就交给它了，几乎不用操心。
机身的耐磨材料也让它的使用寿命更长，像老黄牛一样，能干又耐劳。
我们不得不提到维护，这机器虽然强悍，但也需要呵护。
定期检查、润滑油、清理杂物，都是必不可少的环节。
想想你养的小宠物，每天得喂食、洗澡，不然就会闹脾气。
四辊破碎机也是一样，照顾好它，它就能为你提供源源不断的动力。
维护好了，它能在你的工地上干个几十年，简直比很多人都长命百岁。
在环保方面，现代的四辊破碎机也在不断改进。
它们的噪音和粉尘控制得相当不错，跟以前那种轰隆隆的老机器比，简直像换了个人。
大家都希望能在干活的时候，不至于被吵得耳朵起茧子。
处理后的物料能够更好地回收利用，减少了资源浪费，真是为保护环境出了一份力。
四辊离心机工作原理
四辊离心机工作原理说起来这四辊离心机啊，可真是个好东西，你要是见过它工作，那就跟看了一场大戏似的，热闹得很。
那天我正好在车间里转悠，看着一台四辊离心机在那儿呼呼地转着，心想，这玩意儿到底是怎么个工作原理呢？于是我就凑过去，打算瞧个究竟。
要说这四辊离心机啊，其实也不复杂，说白了就是利用物料在离心力作用下不同密度的特性进行分离的装置。
你瞧那离心筒，稳稳当当地固定在那儿，进料管里头装着螺旋叶片，物料就这么“嗖”地一下进去了。
然后啊，在螺旋叶片的带动下，物料开始受到离心力的作用，就像是被谁轻轻一推，就这么被分离成了不同密度的组分。
我仔细看了看，嘿，还真是这么回事！那较重的组分，就像是被地心引力拉住了似的，一个劲儿地往离心筒壁上贴，最后从排渣口排了出去；而那些较轻的组分呢，则像是得了自由似的，一股脑儿地往离心筒中心聚，最后从出料口溜了出来。
这分离作业，简直就是水到渠成，一点不含糊。
在操作这台离心机的时候啊，我还发现，这离心转速和进料量的选择，那可真是至关重要。
你要是选得不对，嘿，那分离效果可就大打折扣了。
所以啊，在操作离心机的时候，你得根据不同的物料和分离要求，精挑细选地挑个合适的转速和进料量。
可别小看这一步，这可是关系到整个分离作业成败的关键呢！还有啊，在操作离心机之前，你可得好好检查检查，确认它处于正常工作状态。
要不然啊，万一它出了啥岔子，那你可就哭都来不及了。
我那天就亲眼见过一次，有个人在操作离心机之前没检查好，结果机器一启动，就发出了“嗡嗡”的异响，吓得他赶紧停了机。
后来一查，才知道是轴承出了问题。
所以啊，这准备工作，你可得做足了。
说到这啊，我还得提一句，这四辊离心机啊，在科学实验和工业生产中那可是有着广泛的应用呢。
比如说在生物学里头，它就能用来分离细胞、细胞器和生化分子；在化学分析中呢，它又能用来去除混合物中的杂质。
你说这离心机厉害不厉害？不过啊，话说回来，这四辊离心机虽然好用，但也得好好保养才行。
四辊轧机
四辊可逆式冷轧机的压下装置设计摘要压下系统是连轧机的关键设备之一，其设计制造水平直接影响成品的质量和生产企业的经济效益。
目前国内广泛应用的连轧管机组中大部分采用的是电动压下系统。
和电动压下相比，液压压下有其无可比拟的优势。
由于国内在这方面的研究起步较晚，只有宝钢、天津钢管公司等少数大型企业连轧机采用了液压压下系统。
液压压下系统代表了当今轧机组工艺设计和制造的最新发展水平，为了打破国外企业在这方面的技术垄断，提高我国连轧机组设计制造在国际上的竞争力，设计制造出国产采用液压压下系统的连轧机组是十分必要的，因此对连轧管机液压压下系统的研究具有重要的理论和实际意义。
本课题研究的主要内容是设计出一套用于连轧机的液压伺服压下系统，用来对连轧机轧辊的压下位置进行控制。
关键词：四辊可逆冷轧机；液压压下系统；液压缸ABSTRACTThe press down device is one of the key equipment of the tube mill，its design and manufacture level directly influences the end product quality of seamless steel pipe and the benefit of production enterprise．At present the electric screw down gear is mostly used in the tube rolling train that is widely applied in home．With electric screw down gear comparing，the hydraulic press down system has its incomparable superiority．Because the domestic studies on this aspect are late，only the tube mills from oversea that are adopted in the minority major corporations such as Bao Steel Corporation、Tianjin Steel pipe Company and So on useing the hydraulic press down system，which has represented now most recent development level of the technological design and manufacture of the tube rolling train．It is very necessary to design andmanufacture the homemade tube rolling train with hydraulic press down system,in order to break the monopoly of overseas enterprise and enhance our countrymanufacture the homemade tube rolling train with hydraulic press down system，in order to break the monopoly of overseas enterprise and enhance our country.KEY WORDS:draulic press down system;tube mill;Four-high reversing mill第一章 绪论1.1 液压控制系统1.1.1 液压控制系统概述液压系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油。
3104四辊不可逆冷轧机
3104四辊不可逆冷轧机简介3104四辊不可逆冷轧机是一种用于冷轧金属薄板的设备。
它采用四个辊子来将金属薄板进行压制和塑性变形，从而达到改变薄板的形状和尺寸的目的。
与可逆冷轧机不同，3104四辊不可逆冷轧机的辊子只能向一个方向旋转，无法反向旋转。
工作原理3104四辊不可逆冷轧机的辊子由两个上辊和两个下辊组成。
金属薄板经过上下辊之间的缝隙，被辊子夹紧，然后通过辊子的旋转进行塑性变形。
上下辊的旋转速度可以控制薄板被压制的程度。
通常情况下，上下辊的旋转速度是相同的，以保证薄板的均匀变形。
该冷轧机的上辊和下辊通过传动系统连接到电机，电机提供动力来驱动辊子的旋转。
辊子的旋转方向是固定的，通常为顺时针方向。
上下辊之间的间隙可以通过调整机器设定来控制，以适应不同厚度和材质的金属薄板。
主要特点1.高效冷轧：3104四辊不可逆冷轧机通过辊子的旋转和压制，能够有效地将金属薄板进行冷轧，实现形状和尺寸的变化。
2.稳定性好：该设备采用高品质的辊子和传动系统，确保辊子的运转稳定性，减少工作过程中的振动和噪音。
3.灵活性强：3104四辊不可逆冷轧机的上下辊间隙可以根据需要进行调整，以适应不同厚度和材质的金属薄板的冷轧需求。
4.操作简单：该设备配备了易于操作的控制面板和界面，使操作人员能够方便地控制设备的启动、停止和调整。
5.维护方便：3104四辊不可逆冷轧机的辊子和传动系统容易维护和更换，减少设备维护和维修所需的时间和成本。
应用领域3104四辊不可逆冷轧机在金属加工行业中广泛应用，特别是用于冷轧钢铁、不锈钢、铜和铝等金属材料的薄板生产。
它被广泛应用于制造业的多个领域，如汽车制造、家电制造、建筑、船舶制造和航空航天等。
结论3104四辊不可逆冷轧机是一种高效、稳定、灵活且易于操作和维护的冷轧设备。
它通过辊子的旋转和压制，能够将金属薄板进行冷轧，实现形状和尺寸的变化。
该设备广泛应用于金属加工行业，为制造业的发展做出了积极贡献。
四辊可逆轧机工作原理
四辊可逆轧机工作原理嘿，朋友！你有没有想过那些又厚又硬的金属板材是怎么变得又薄又平整的呢？今天我就来给你讲讲四辊可逆轧机这个神奇的家伙的工作原理，可有趣啦！我有个朋友叫小李，他就在一家轧钢厂工作。
有一次我去他那儿参观，第一次见到四辊可逆轧机的时候，我就被它那庞大的身躯给震撼到了。
这四辊可逆轧机啊，就像一个超级大力士，专门来驯服那些不听话的金属材料。
那这四辊可逆轧机到底是怎么工作的呢？咱先来说说它的构造吧。
这四辊可逆轧机，顾名思义，有四个辊子呢。
上下各两个辊子，就像两对好搭档。
上面的两个辊子和下面的两个辊子相互配合，这可是有大讲究的。
想象一下，那些厚厚的金属板材就像一个个倔强的大汉，要想让它们乖乖听话变薄变平整可不容易。
当要开始轧制的时候，金属板材就被送进这四个辊子中间。
这四个辊子可不是静止不动的哦。
下面的两个辊子就像坚固的基石，稳稳地支撑着整个轧制过程。
它们转动起来，就像是在为即将开始的表演打着节奏。
而上面的两个辊子呢，它们就像两只强有力的大手，用力地压向下面的金属板材。
这个压力可不得了，就像是给那些金属大汉来了个下马威。
这时候的金属板材啊，在上下辊子的夹击下，开始发生变化。
它就像一块面团，在擀面杖的作用下，慢慢地被擀薄。
可是这金属板材可比面团硬多啦，这就得靠四辊可逆轧机强大的力量。
我记得我问小李，这四个辊子的转速都是一样的吗？小李笑着跟我说：“这你可就外行了。
”他告诉我，这四个辊子的转速是有一定的配比关系的。
就像一个团队里，大家都有各自的分工一样。
如果转速搭配不好，那这金属板材就可能被轧得歪七扭八的，那就糟糕了。
在轧制的过程中，这四辊可逆轧机还可以来回轧制呢，这就是它“可逆”的妙处。
就好比你做一件事情，发现做得不太好，还可以回过头来重新做一遍。
这金属板材经过一次轧制后，如果还不够薄或者不够平整，那就可以再把它送回到四辊之间，再来一次。
这就像一个精益求精的工匠，一遍又一遍地打磨自己的作品，直到满意为止。
四辊轧机工作原理
四辊轧机工作原理
四辊轧机是一种常见的金属加工设备，它主要用于对金属板材进行轧制加工，使其具有一定的形状和尺寸。
四辊轧机通过四个辊子的不同运动来实现金属板材的加工，其工作原理主要包括进料、压下、轧制和出料四个步骤。
首先，金属板材经过预处理后被送入四辊轧机的进料口。
在进料过程中，辊子的运动会将金属板材引导到合适的位置，以确保后续的加工可以顺利进行。
进料过程需要保证金属板材的位置和角度能够被准确地控制，以避免发生不必要的事故和浪费。
接下来是压下的过程，四辊轧机通过调整辊子的位置和压力来将金属板材压制到所需的厚度。
在这个过程中，辊子的运动速度和压力需要被精确地控制，以确保金属板材可以被均匀地压制，避免出现厚薄不均的情况。
然后是轧制的过程，四辊轧机通过调整辊子的间距和角度来使金属板材得到所需的形状。
在这个过程中，辊子的运动需要被精确地同步，以确保金属板材可以被均匀地轧制，避免出现形状不符合要求的情况。
最后是出料的过程，经过压下和轧制后的金属板材被送出四辊轧机的出料口。
在出料过程中，需要确保金属板材可以被顺利地取出并堆放在合适的位置，以便后续的加工和运输。
总的来说，四辊轧机通过精确地控制辊子的运动来实现金属板材的加工，其工作原理包括进料、压下、轧制和出料四个步骤。
在实际操作中，需要严格遵守操作规程，确保设备的安全运行，同时也需要不断地优化工艺参数，以提高加工效率和产品质量。
来谈谈四辊卷板机的正确操作方法吧
来谈谈四辊卷板机的正确操作方法吧四辊卷板机由四个辊子组成，上辊为主传动且上辊位置固定，下辊两端由液压缸带动升降。
下辊升起可使其与上辊夹紧板材头部，按需要改变侧辊与上辊的距离进行弯曲板材两端头部。
然后下辊下降，两个侧辊升起，板材弯卷成圆柱形。
一般从以下几个方面准备：1 明确机器功能卷板机是一种能够将非金属板材弯卷成锥体、球面体、筒体或者其它外形的一种公用锻压机器设备，此性能被大宽度的使用正在造物、锅炉蒸汽、化工、非金属构造及机器打造等上面。
2 了解机器工作原理四辊卷板机和三辊卷板机的辊子运动形式不同，但工作原理都一样，都是利用三点定圆的原理来进行不同半径的卷制。
上辊位置固定不动，下辊向上直线运动夹紧钢板。
两侧辊直线或弧线向上辊靠拢运动来调整卷筒的曲率半径。
3 熟悉操作规程（1）卷板机必须有专人负责管理。
（2）操作人员必须熟悉卷板机的结构性能和使用方法，经负责管理人员同意后，方可进行操作。
（3）开机前要仔细检查安全装置是否完好。
（4）操作时，严禁手、脚放在滚轴和传动部件及工件上。
（5）工作中断后，应将离合器打至空档。
（6）多人协同作业必须要有专人指挥。
（7）严禁超负荷工作。
（8）上辊的升降翻转轴承的倾倒复位及上辊的平衡，须在主传动停机后进行。
（9）工作场地禁止乱堆工件及杂物，做到时刻保持机床及场地清洁。
(10)作业完毕，应切断电源，并锁好电源箱。
The four-roller plate winder is composed of four rollers. The upper roller is the main drive and the position of the upper roller is fixed. The two ends of the lower roller are driven up and down by the hydraulic cylinder. The lower roller can make it and the upper roller clamp the plate head, according to the need to change the distance between the side roller and the upper roller to bend the plate head at both ends. Then the lower roll descends, the two side rolls rise, and the plate is bent and rolled into a cylindrical shape.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四辊轧机工作原理
四辊轧机是一种过程制造设备，它主要由以下组成部分构成：工作辊、支承辊、传动装置、机架和控制系统。
四辊轧机的工作原理如下：
1.材料进入轧机：原材料首先从轧机进入，这些材料通常是大块的板材、薄板、线材或轧件。
2.以轧钢方法对材料进行轧制：当材料开始通过轧机的时候，它会被
辊系（四个辊子）捕捉并转动。
这时，工作辊相互作用压缩材料，而支承
辊则支持材料，以确保材料被紧密压缩且不会弯曲或变形。
3.转动工作辊：工作辊通过传动装置转动，将压缩力传递给材料。
为
了控制压制力，通常把四个辊子定为对称布局，这样便易于控制压力，从
而确保经过轧制的材料质量始终稳定。
4.产生误差：由于材料高度依赖轧制压力来形变，如果压力过大或过小，则轧件将可能变形或产生误差。
因此，控制轧钢强度是非常重要的，
这需要借助于辊子速度、压制力等的监测与调整。
5.成品出料：一旦材料被完全压制，它将通过轧机控制系统流出。
此
时材料被成型，成为一种用于制作构件、零部件的金属制品。
6.重复操作：上述过程将不断重复，直到产生适量的产品为止。
四辊
轧机的工作稳定性和包容性能良好，而其中全自动控制模式则可以实现较
大范围的产品生产。
