截水槽施工措施
截水沟施工方案
截水沟施工方案一、施工方案1、本工程为地下车库坡道地下一层增加截水沟，埋设排水管通往地下二层积水坑。
2、截水沟施工前先请测量组放样，确定标高、排水方向、开挖宽深。
沟底坡度不得小于2%，沟深不小于0.3米。
二、施工顺序定位放线——机械开槽——人工剔凿——垃圾清理——PVC管安装——截水沟内防水处理——铸铁篦子安装三、施工方法1、定位放线。
在原混凝土坡道上相应位置弹射墨线，长度为坡道板宽，2、机械开槽。
用云石机延墨线开槽，必须保持顺直不得弯曲。
开槽完成后进行人工剔凿，采用榔头錾子剔凿，要求深度不得小于300毫米。
保证沟底有2%坡度。
排水沟两侧留出50毫米宽子口，然后将剔凿垃圾清理出现场。
3、，puc导管安装。
在靠近地下二层积水坑处将楼板开一孔洞，方便安装puc 管材，采用直径80puc管材，对管材安装固定并留有排水坡度。
4、待固定完puc管材后截水沟内做防水处理，采用水泥基渗透结晶性防水材料进行处理，每平米用量1.5公斤。
5、铸铁篦子安装。
采用铸铁式篦子宽度400毫米，要求安装平直，标高一致。
四、质量控制措施1、质量目标：单位工程优良，分项工程优良率达到95%以上。
2、质量控制措施：⑴对全体施工人员进行质量教育，增加质量意识。
（2）加强施工技术管理，严格执行技术责任制，认真审查施工图，严格按照设计文件进行施工。
施工人员必须严格掌握施工标准、检查及验收标准和工艺要求。
逐步进行技术交底，发现问题及时解决。
（3）严格执行工程监理制度，及时办理隐蔽工程的签证手续。
（4）严格施工纪律，把好工序质量关，上道工序不合格，不能进行下道工序施工。
（50各种材料均要有试验单或出厂合格证，并且按设计及规范要求进行试验,达到要求后方可投入使用,不合格材料坚决不能使用。
五、安全保障体系1、安全目标：杜绝死亡、重伤事故，尽量避免轻伤事故，争取实现安全样板工地。
2、安全控制措施：1)建立以岗位责任制为中心的安全生产逐级负责制，制度明确、责任到人，奖罚分明。
内墙截水系统方案
内墙截水系统施工方案1、设置目的为确保外墙各工序穿插施工正常运转，避免因楼层施工用水及雨水管理不善对其它工序造成污染或损坏。
2、材料、工具准备(1)、PVC管：管径160、110、75,110地漏，75弯头,110弯头，160X110直接，110直通，160直通，75X110直通，110三通；(2)、30X3厚角铁，160管码，110管码，镀锌截水槽(150mm X100mm X80mm)，4mm厚花纹钢板，1mm厚镀锌钢板，源星牌玻璃胶，膨胀螺栓。
(3)、泡沫双面胶、PVC管连接胶水、30X25mm螺丝、胶塞。
(4)钢尺、冲击钻、手磨机、扳手、电焊机、木梯等辅助工具。
3、施工工艺3.1、方案一(1)、前期主体施工时，按照图纸位置预埋相应排水管套管；(2)、依照预埋好的套管安装竖向排水立管，每层下部预留10cm；(3)、实量楼梯梯板长度。
将管径160PVC管对半切开，PVC管长度应大于梯板长度20cm。
依照楼梯梯板长度，将30X3厚角铁切断；沿梯板底部边角粘贴强力双面胶，将切割好的角铁通过强力双面胶固定在梯板底部，并使用膨胀螺栓固定，每条角铁必须保证有3颗膨胀螺栓。
(4)、将30X3厚角铁按30cm/段长度切断，将管码焊接在30X3后角铁上，使用膨胀螺栓垂直固定于梯板侧边，每条PVC截水槽必须保证两道管码。
(5)、将对半切好的160PVC管套进管码，下方使用160与110直接通过管井110接往竖向排水立管。
(6)、平行电梯门洞出20cm位置，使用管码悬吊110PVC管，按3%坡度接往楼梯竖向立管，室内电梯门洞中心位置设置110三通。
实量室内电梯井中心到电梯门口的距离，切割110PVC管，连接110与160弯头，安装在室内电梯井中心，另一端与设置好的110三通一端相连。
电梯井道钢筋网使用彩条布做封闭，中心160弯头处开洞，面盖模板，并向中心放坡。
3.2、方案二(只针对楼梯间位置，其他位置做法与方案一相同)(1)、前期主体施工时，按照图纸位置预埋相应排水管套管；(2)、依照预埋好的套管安装竖向排水立管，每层下部预留10cm；(3)、沿着楼梯梯板侧面安装150mm X100mm X80mm截水槽，使用冲击钻按300mm间距打孔，塞入胶塞，螺丝拧紧固定，最后截水槽与梯板交接处施打玻璃胶密封；(4)、沿楼梯三面梁侧处设置截水槽，做法用上述步骤；(5)、上下无交叉位置截水槽端部需安装75弯头用于引流，最后将水流引至排水立管；3.3、其他位置做法(1)、每层室内电梯门洞内侧上方需安装一道截水槽，长度为两侧伸入100mm,将水引流至两侧，防止雨水通过门洞飘进室内；(2)、N-1层、N-2层楼层的传料口(200mm X800mm)、放线口(200mm X200mm)、烟道预留洞(500mm X600mm)、水电井预留洞(200mm X200mm~500mm X300mm)、送风井预留洞(700mm X1300mm)需进行截水处理，使用角铁、膨胀螺栓(4颗)、4mm花纹钢板做临时封堵，具体做法如下图。
截洪沟及封场排水沟工程施工方法
截洪沟及封场排水沟工程施工方法
1、土方工程
按渠道衬砌外围尺寸，采用挖掘机反铲开挖断面并且采用固定模型控制开挖边坡及高程，渠底及边坡不得超挖，
2浆砌石工程
采用铺浆法砌筑，砂浆稠度控制在30~50mm，当气温变化时，做适当调整，砌筑前先将毛石和砼砌石洒水湿润，使表面充分吸收，但不留有残水，砌筑时转角和交接处同时砌筑，对不能同时砌筑而必须留置的临时间断处，应留置成斜槎。
分缝、埋设排水孔、预留孔洞等按设计或监理要求及时准确留设，严禁砌后凿洞补镶。
暂停砌筑时，必须将该皮砌块间的缝隙用砂浆灌满、灌平而不铺皮面上的砂浆，当复工时应将皮面加以清扫，用水湿润后，才铺浆砌筑上皮砌块或接槎。
浆砌石和砼砌石砌筑12h后开始洒水养护，并经常保持外露面的湿润，养护时间不少于14d。
砌体勾缝应采用细砂和较小的水灰比，灰砂比控制在1∶1至1∶2之间。
勾缝及清理在浆砌石砌筑24h后，将槽缝冲洗干净，保持缝面湿润，但不能积水，勾缝后将残留、溅染在块石上的砂浆等杂物刷洗干净，用浸湿物覆盖21d，并经常洒水使砌体保持湿润，砌筑砂浆和勾缝砂浆要分开堆
放，防止混用。
卵石在规定料场拣集。
用自卸汽车运至施工部位，卵石材质应坚实、新鲜、无风化剥落层或裂纹，石材表面无污垢，水锈等杂质，石材的力学性质检验后符合设计规定。
砂砾石及块石备料工程
依据招标文件的资料，针对垃圾厂填埋区工程所处地理位置，我们计划在距库区15km的北大河河床自行机械采筛，以确保工程质量及降底工程报价，块卵石料从洪水河河床捡集。
成品截水沟施工方案
成品截水沟施工方案1.引言本文档旨在提供成品截水沟的施工方案，为施工人员提供必要的指导和参考。
随着城市化进程的加快，雨水排水问题日益凸显，成品截水沟成为解决雨水排水问题的重要措施之一。
本文介绍了成品截水沟的施工流程和注意事项。
2.成品截水沟的施工流程成品截水沟的施工流程包括以下几个步骤：2.1 方案制定在施工前，需要制定成品截水沟的施工方案。
方案制定需要根据工程实际情况、环境条件和设计要求进行，确保施工过程符合相关标准和规范。
2.2 现场布置根据施工方案，在施工现场进行必要的布置工作。
包括材料和设备的运输、堆放，施工区域的划分，施工道路的搭建等。
2.3 轨迹勘测和标定根据设计要求，对施工区域进行轨迹勘测和标定。
确保施工过程中的准确性和精确性。
2.4 基坑开挖按照设计要求和施工方案，进行成品截水沟的基坑开挖工作。
确保基坑的尺寸和深度符合设计要求，并按照相关标准进行基坑支护工作。
2.5 管道敷设在已开挖好的基坑内，根据设计要求进行管道的敷设工作。
确保管道的倾斜度和出口位置符合设计要求，通过焊接或连接等工艺完成管道的安装。
2.6 沟槽填充管道敷设完成后，对沟槽进行填充工作。
根据设计要求，选择合适的填充材料，按照一定的层压方式进行填充，确保填充材料的密实度和稳定性。
2.7 沟槽表面处理沟槽填充完成后，对沟槽表面进行必要的处理工作。
可以采用混凝土浇筑、沥青铺装等方式进行。
确保沟槽表面的平整度、抗压性和防水性能。
2.8 设备安装和调试根据设计要求，安装成品截水沟的必要设备，如水泵、水阀等。
对设备进行调试和试运行，确保设备正常运行并符合设计要求。
2.9 环境清理和整理施工结束后，对施工区域进行环境清理和整理工作。
清除施工过程中产生的垃圾和杂物，确保施工区域的整洁和环境的美观。
3.成品截水沟施工注意事项在进行成品截水沟的施工过程中，需要注意以下几个方面：3.1 安全施工人员需要严格遵守相关的安全操作规程和制度。
截水沟施工方案及工艺方法

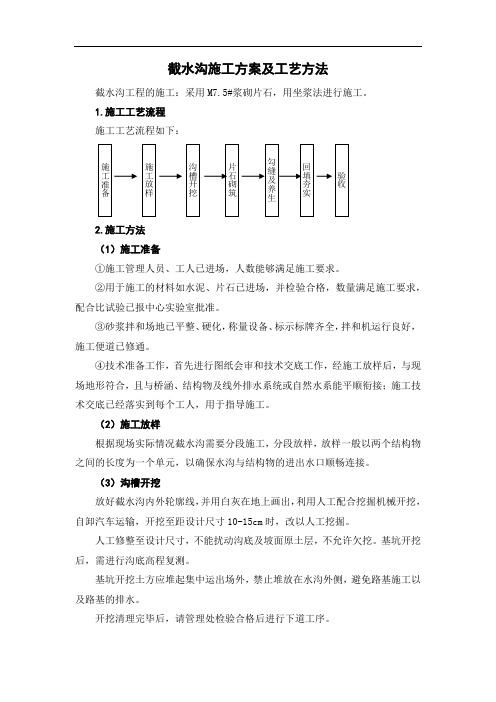

截水沟施工方案及工艺方法截水沟工程的施工：采用M7.5#浆砌片石，用坐浆法进行施工。
1.施工工艺流程 施工工艺流程如下：2.施工方法 （1）施工准备①施工管理人员、工人已进场，人数能够满足施工要求。
②用于施工的材料如水泥、片石已进场，并检验合格，数量满足施工要求，配合比试验已报中心实验室批准。
③砂浆拌和场地已平整、硬化，称量设备、标示标牌齐全，拌和机运行良好，施工便道已修通。
④技术准备工作，首先进行图纸会审和技术交底工作，经施工放样后，与现场地形符合，且与桥涵、结构物及线外排水系统或自然水系能平顺衔接；施工技术交底已经落实到每个工人，用于指导施工。
（2）施工放样根据现场实际情况截水沟需要分段施工，分段放样，放样一般以两个结构物之间的长度为一个单元，以确保水沟与结构物的进出水口顺畅连接。
（3）沟槽开挖放好截水沟内外轮廓线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10-15cm 时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许欠挖。
基坑开挖后，需进行沟底高程复测。
基坑开挖土方应堆起集中运出场外，禁止堆放在水沟外侧，避免路基施工以及路基的排水。
开挖清理完毕后，请管理处检验合格后进行下道工序。
施工准备施工放样沟槽开挖片石砌筑勾缝及养生回填夯实验收（4）片石砌筑浆砌施工前，应对浆砌片石进行检验，石料强度应符合设计要求。
形状应大致方正，上下面大致平整，厚度150-300mm，宽度约为厚度的1.0-1.5倍，长度约为厚度的1.5-3.0倍（如有锋棱锐角，应敲掉）。
使用做镶面时，应由外露面四周向内稍加修凿，后部可不修凿，但应约小于修凿部分。
砌筑时根据设计坡度，两面立杆接线或样板挂线，在砌筑过程中，随时校正线杆，以保证各部尺寸符合图纸要求。
砌体施工时，分层砌筑，各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得脱空。
砌筑时底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。
截、排水工程施工方案
截、排水工程施工方案1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求再进行下道工序。
2、沟槽开挖放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10～15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，然后请监理检验。
3、截排水沟施工方案（1）材料要求○1石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
○2砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3～5min后使用。
砂浆随拌随用，保持适宜稠度；在拌和3～5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
○3施工现场不堆放不合格材料，废弃的材料及时清理出场。
（2）沟体片石砌筑排水沟采用挤浆法分层砌筑每分层高度10～15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于 1.2m，各段水平砌缝一致。
砌筑中的三角缝不得大于20mm；各工作缝相互错开。
若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
截水沟施工程序(3篇)
第1篇一、施工准备1. 技术准备：熟悉设计图纸，了解工程概况，明确施工要求，制定详细的施工方案。
2. 材料准备：提前采购截水沟所需材料，如混凝土、钢筋、模板、排水管等，确保材料质量符合要求。
3. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底，确保施工人员掌握施工技术和安全操作规程。
4. 施工设备准备：准备挖掘机、装载机、混凝土搅拌车、泵车、平板运输车等施工设备。
二、施工工艺1. 测量放线：根据设计图纸，进行测量放线，确定截水沟的位置、尺寸和坡度。
2. 挖沟：使用挖掘机开挖沟槽，沟槽深度应满足设计要求，沟底平整，边坡稳定。
3. 基层处理：对沟底进行清理，清除杂物、石块等，确保基础平整。
4. 钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、保护层厚度等符合规范。
5. 模板安装：根据设计图纸，安装模板，确保模板牢固、平整。
6. 混凝土浇筑：使用混凝土搅拌车将混凝土运输至现场，采用泵车进行浇筑，确保混凝土密实、均匀。
7. 养护：混凝土浇筑完成后，进行养护，保持湿润，防止裂缝产生。
8. 检查验收：在施工过程中，对沟槽、钢筋、混凝土等进行检查，确保施工质量符合要求。
9. 排水管安装：在截水沟底部安装排水管，确保排水畅通。
10. 铺设路面：根据设计要求，铺设路面，确保路面平整、坚实。
三、施工注意事项1. 施工过程中，严格遵守施工规范和操作规程，确保施工安全。
2. 注意施工现场环境保护，做好防尘、降噪、排水等工作。
3. 加强对施工人员的安全教育，提高安全意识。
4. 合理安排施工进度，确保工程按时完成。
5. 严格控制材料质量，确保工程质量。
四、施工结束1. 施工完成后，对截水沟进行清理，确保现场整洁。
2. 进行验收，对截水沟的施工质量进行评估。
3. 做好工程资料整理，包括设计图纸、施工记录、验收报告等。
4. 工程移交，将截水沟交给相关部门进行维护和管理。
通过以上施工程序，确保截水沟施工质量，达到设计要求，为城市排水系统提供有力保障。
货运项目截水沟施工技术方案
货运项目截水沟施工技术方案一、项目概述本项目位于某地区，是一处截水沟的施工项目。
截水沟是为了将雨水从山坡上引导出来，防止雨水过多积累造成山体滑坡、泥石流等自然灾害。
本项目的施工对象是一条长约1.5千米、宽约2米深约1.5米的截水沟。
二、施工方案1.岩石爆破本项目需要进行岩石爆破，以便开挖出截水沟的沟槽。
在爆破前，必须在附近进行安全警示。
爆破前必须做好以下工作：（1）对炸药和起爆器进行仔细检查和验收。
（2）对爆破现场的区域进行封闭，禁止所有人员和交通进入，并向周围居民进行告知。
（3）对爆破现场进行清理，排除任何易燃、易爆物品。
（4）对爆破现场进行检查，确保没有任何漏洞。
2.挖掘截水沟本项目需要挖掘出一条长约1.5千米、宽约2米深约1.5米的沟槽。
在挖掘过程中，需要注意以下事项：（1）根据截水沟的需求和地形地貌进行挖掘。
（2）挖掘时避免使用鹿角锤等机械设备，以免损坏沟壁。
（3）沟槽内必须保持干净，避免碎石和裂缝等被残留下来。
（4）在挖掘过程中，必须对支撑和排水进行妥善安排。
3.边坡保护本项目所在区域比较陡峭，需要在建造截水沟过程中进行边坡保护。
具体方案如下：在边坡区域，首先需要进行清理和排除杂物。
然后根据边坡情况进行设计，并选用符合要求的材料进行固定和支撑沟壁。
同时，可以在边坡上覆盖一层植草毯，以防止水土流失。
4.铺设管道在截水沟的沟底，需要进行铺设管道来引导雨水的流动，具体方案如下：（1）首先需要挖掘一条槽，以便铺设管道。
（2）选择适当的材料和规格的管道进行铺设。
（3）对管道进行连接和固定，确保其稳定不动。
（4）完成铺设后，对管道进行检查，确保其无漏洞，水流通畅。
5.挡土墙的建造在某些区域，可能需要建造挡土墙来防止土石流等自然灾害。
具体方案如下：（1）根据挡土墙的高度和长度进行规划和设计。
（2）选择适当的材料（如混凝土等）进行建造。
（3）将挡土墙与周围土壤进行良好的连接和支撑。
（4）建成后，对挡土墙进行检查和评估，确保其稳定性和保护作用。
截水沟施工方案设计
截水沟施工方案设计一、引言截水沟施工是防止雨水或洪水涌入建筑物或道路的重要措施。
为了保护城市基础设施和建筑物免受水灾的破坏，本文将介绍一种截水沟施工方案设计。
二、背景随着城市化的快速发展，排水系统的建设变得越来越重要。
截水沟被广泛应用于道路、停车场、建筑物周围等地方，以确保水流顺畅，减少水灾对人们生活和工作的影响。
三、设计原则1. 排水能力：截水沟的设计应能够满足当地降雨强度和频率条件下的排水需求。
2. 结构稳定：截水沟的结构应具有足够的稳定性，能够承受外部压力和水流冲击。
3. 施工便捷：截水沟的施工过程应简单高效，能够在较短时间内完成。
四、施工步骤1. 地面准备：在选择截水沟位置后，清理地面上的杂物和障碍物，确保施工区域整洁。
2. 按设计要求开挖沟槽：根据设计要求和地面情况，使用适当的机械设备开挖截水沟的沟槽。
注意确保沟槽底部平整。
3. 安装截水沟材料：根据设计，选择合适的截水沟材料进行安装。
通常使用混凝土、塑料或金属材料。
4. 连接和固定：将截水沟的各个部分连接起来，并使用适当的固定物来保持稳定性。
5. 测试和调整：完成截水沟的安装后，进行水流测试，检查排水能力是否符合设计要求。
如有需要，调整截水沟的倾斜度或结构以获得更好的排水效果。
6. 环境恢复：施工结束后，恢复施工区域的环境，清理废弃材料和泥土，确保周围环境整洁。
五、施工注意事项1. 施工人员应严格遵守施工安全规范，佩戴好个人防护装备，确保施工过程中的安全。
2. 根据施工地点的需要，合理安排施工时间，以避免对周围环境和交通的过多干扰。
3. 定期检查截水沟的状况，预防杂物堵塞和材料破损。
六、施工效果评估在截水沟施工完成后，需要进行施工效果评估，包括水流排放效果、排水时间和排水能力等指标。
根据评估结果，可以调整施工方案并进行改进，以达到更好的排水效果。
七、总结截水沟施工方案设计是一项关键的工作，它对城市基础设施的保护至关重要。
本文介绍了截水沟施工的原则、步骤、注意事项和效果评估等内容。
市政道路截水沟施工工法
市政道路截水沟施工工法一、前言市政道路的建设是城市基础设施建设的重要环节，而在市政道路建设过程中，截水沟的施工是一个必不可少的环节。
截水沟主要是为了解决道路上的积水问题，保障道路通行安全和畅通。
在市政道路截水沟施工工法中，采用先挖后填的方式，利用现代化的设备和技术，从而有效地保证施工的效率和质量。
本文将详细介绍市政道路截水沟施工工法的各个方面，以期更好地指导实际工程的施工。
二、工法特点在市政道路截水沟施工工法中，采取了先挖后填的方式，首先将地面挖出来，然后在挖掘后的道路路面周围挖出一个浅沟，将截水沟放在浅沟内，并将其填回原位。
这种施工方式可以有效地解决道路积水的问题，同时也可以防止积水对道路损坏和交通事故的影响。
三、适应范围市政道路截水沟施工工法适用于各种硬质路面的建设，包括水泥路面、沥青路面和花岗岩路面等。
同时，也适用于不同的道路类型，包括街道、高速公路、城市快速路等。
四、工艺原理市政道路截水沟施工工法的工艺原理是基于道路积水问题的解决。
通过挖出一段深度较浅的坑槽，在坑槽中放置截水沟，以此来收集街道上的雨水和污水，从而达到排水的目的。
施工过程中需要采取以下技术措施：1、设置施工围挡，划定施工范围，确保作业安全；2、进行地面钻探，确定地下管线及堆积物等；3、根据设计要求进行测量和设置标志，以确保施工质量符合要求；4、进行挖掘作业，并及时清除挖掘出的土方，以保证安全和工程效率；5、设置截水沟并填回原位，同时进行调整和校准，以保证施工质量；6、进行沥青或水泥的喷涂作业，对施工过程中的污染问题进行解决。
五、施工工艺市政道路截水沟施工工法主要包括以下几个施工阶段：1、工地准备：在施工前，需要对现场进行清理，确定施工范围，并采取合适的围挡措施，确保施工安全。
2、地面钻探：在进行土方施工之前，需要进行地面钻探，以便探测地下管线和地形地貌等情况，减少造成损坏和事故的概率。
3、测量和标记：施工前需要对地势进行测量，并依此进行标记。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为保证井筒的截水、导水效果,同时也为保证井底排水正常进行以满足井底设施的安装，现根据施工要求需要安装井筒截水槽。
副井井筒净直径为φ8.5m，具体截水槽安装位置在副井井筒-641 米处(即 161 层处)，共加工 6 段,每段长为 4 米,接茬处长度为 100mm。
每根截水槽上 500mm 预留一个螺栓孔,每节截水槽上有 8 个预留孔，以便固定在井壁。
由于截水槽安装技术难度较高,为确保施工质量和施工安全，特制定本专项措施
.
1、截水槽安装
2、流水嘴安装
3、导水软管安装流水嘴处进行安装)
4、膨胀螺栓
在井筒—641 米处安装
截水槽位置加工φ78 钢管(流水嘴数量为 2 个) 内径/外径：φ75mm/85mmPVC 管 (在每一个
φ18mm 共 60 套
1、向施工人员进行技术交底,交待施工技术要求，必须使每位施工人员了解施工步骤。
2、利用罐笼观察井筒安装截水槽的位置,并做好记录。
3、根据图纸设计,在地面提前加工截水槽并焊接流水嘴，同时在加工完的截水槽上标记清晰需要安装的位置。
4、准备施工所用器具并检查是否安全可靠，所有施工人员必须佩带安全带,安全带有断裂现象的严禁使用。
1、施工顺序
主要施工顺序为：从南侧动力电缆处开始 ,分两段进行安装，东侧段从动力电缆开始逆时针旋转安装至东侧马头门上部东北角结束；西侧段从动力电缆处开始顺时针安装至东侧马头门上部东北角结束。
2、施工方法
主要施工位置在副井井筒—641 米处，主要施工工作平台使用副井井筒罐笼，施工人员站在罐笼上部进行安装施工，施工时所施工的材料均放置在罐笼上部，设计的槽型截水槽宽 180mm、高 150mm ，截水槽布置如图所示。
具体施工步骤如下：
罐笼下放至施工位置标定螺栓孔钻孔吹孔外观检查安装螺栓安装截水槽安装放水软管将放水软管一头加安流水嘴
在罐笼下降至施工位置时，由技术人员在井壁上标定截水槽安装位置,并根据每段截水槽螺栓孔位置进行打眼，打眼深度为 150mm ；第一个螺栓孔完毕后，膨胀螺栓紧固后，由 3 名工人抬一段截水槽抬至并固定在已安装的膨胀螺栓上,并固定螺栓，截水槽安装从动力电缆处开始向下坡度为3°，按照此坡度进行标定其他钻眼。
当所有钻眼安装膨胀螺栓安装完后,在井壁与截水槽之间必须使用聚酯海绵进行封闭，聚酯海绵铺设完成后，由 4 人将截水槽抬起并安装在螺栓上并由专人进行上紧螺栓，螺栓未紧固时，扶持截水槽人员严禁撤离，第一节截水槽安装完毕后，依照此法进行下一节截水槽的安装，第一节和第二节必须使搭接处密切
贴实，以保证截水的效果。
所有截水槽安装完毕后,及时在东侧马头门上部东北角水管上安装 PVC 管路，将水引至主副井联巷处通过管路排至主井暂时水仓.PVC 管与流水嘴处使用钢丝软管进行连接， PVC 管每 5 米一处使用电缆卡子固定在井壁上，电缆卡子与井壁使用膨胀螺栓进行固定。
施工打眼使用电钻进行施工，所需的电缆，由副井井底车场位置接, 由井底车场引至罐笼上,并固定在罐笼上，
副井井筒罐笼有 2 个,一个大罐在西侧，距离井壁 2750mm ；小罐在东侧，距离井壁 500mm,在施工左侧和右侧的截水槽时 ,加工施工平台，利用原井筒装备横梁，使用直径 15.5mm 的钢丝绳将 U20 槽钢固定在原井筒装备钢梁上,另一端使用 U 型卡子固定在下层钢梁上(如附图所示),U20b 槽钢安装完毕后，使用厚 70mm ，宽 500mm 的木板平铺在槽钢上.木板与槽钢使用 U 型卡子进行固定。
木板铺设完毕后，施工人员站在施工作业平台上进行施工。
在施工前，必须检查钢丝绳与梁和槽钢连接处是否可靠.
施工时在罐笼上部进行施工，所有施工人员及施工材料在地面上至罐笼顶部，所有施工人员必须佩带安全带，并生根坚固，所有设备和每节截水槽必须在罐笼上部绑扎坚固，施工所需工具必须装在专用工具包中,施工人员随身携带，罐笼提升设备材料时，下井口位置严禁有人员走动，必须保证下方无任何施工人员.所有设备及有关人员全部达到罐笼上方时，在进行打点，将罐笼下行至施工区域。
在进行施工平台位置的截水槽时，施工人员最多不得超过 3 人。
施工人员必须佩带安全带，安全
带必须高挂低用。
在井壁位置有固定的信号线、瓦斯监控线，还有一路光缆，在井壁南部有高压电缆，从高压电缆位置进行安装施工。
在施工至电缆位置时，将施工位置电缆两端的钢箍进行拆除，拆除后将电缆撑起,将截水槽从电缆与井壁间穿过,将截水槽固定后，在截水槽与电缆接触位置使用皮带进行垫起，防止截水槽割坏电缆。
之后将原拆除位置的钢箍上下位置，并重新进行固定.
1、开工前要向全体施工人员贯彻施工措施，所有施工人员必须进行学习、考试,考试不合格者严禁进行施工.经补考合格后，方可进行施工.
2、每班都要开班前会，布置当班工作内容和注意事项 ,坚持交接班制度。
3、所有施工设施、设备、工具必须进行检查，经检查发现有问题的设备、工具不得投入使用.特殊对大绞车、稳车、调度绞车、天轮、滑车、勾头、罐笼等提升设备必须每天必须严格检查，并填写检查记录。
4、参加的所有施工人员必须服从统一指挥，精力集中，坚守岗位，持证上岗，遵守岗位操作规程，严禁串岗、脱岗、缺岗施工。
5、施工过程前，必须与矿方调度指挥中心进行协调、商议。
在不影响副井提升生产的前提下进行施工.
6、施工前，必须由矿调度指挥中心进行统一指挥，将副井井筒下马头门施工人员全部撤离至安全区域，并派专人进行警戒，严禁任何人员在施工期间进入施工区域，以防事故发生。
7、人员在罐笼上部准备下井时,必须佩带安全带,并在罐笼中间位置，罐笼下行期间，罐笼上部所有人员，不得站起和走动，待罐笼下行至施工位置时，才可进行施工.
8、施工所需的截水槽，放在罐笼上时 ,必须进行使用钢丝绳进行绑扎生根，保证施工时的安全。
9、在进行打眼安装锚杆时，必须在井壁上正确标定打眼位置，防止打眼误差较大。
10、安装时,膨胀螺栓安装固定好后,才干进行安装截水槽。
11、为保证施工期间的正常通讯，在罐笼处施工人员与马头门位置使用对讲机进行联系，在由马头门位置与井口机房联系，为保证信号信息的正确性 ,我单位派组专门领导跟班指挥联系 ,每次传达命令必须由我单位带班领导与矿方专职人员联系,由矿方专职人员进行信息传达。
每次传达命令时，必须由专人进行下达，在未听清任务信息时,严禁进行传达。
12、施工时所有施工人员必须听从指挥.
13、在罐笼需要上下提升时，所有人员必须在安全位置进行蹲牢抓实。
待罐笼住手稳定时，人员才可进行准备施工.
14、罐笼在进行下行时,所有施工人员必须蹲在距离主提升绳较近的位置,严禁站起。
15、人员在罐笼上部下行时，罐笼速度必须比寻常下行速度要慢。
16、在施工位置进行信息传达必须有专人进行。
17、在施工之前，所有的施工器具必须进行检查，固定槽钢位置必须进行安全检查。
18、施工期间，必须由项目部领导现场指挥。
19、待施工完毕后，罐笼上部的所有施工工具必须全部进行清理干净，并将杂物清理干净。
20、由于罐笼上部施工空间有限，施工人员不得超过 5 人，且在施工井筒东西方向截水槽时，打眼时，由 2 名工人进行施工，其他人员必须站在伞盖位置，严禁胡乱走动。
21、严格按照《煤矿安全规程》第三百九十条规定执行：
检修人员站在罐笼或者箕斗顶上规程时，必须遵守下列规定：( 1 ) 在罐笼或者箕斗顶部,必须装设保险伞和栏杆。
( 2 ) 必须佩带保险带
( 3 ) 提升容器的速度,普通为 0。
3—0.5m/s,最大不超过 2m/s。
( 4 ) 检修用信号必须安全可靠.
22、在施工期间，井口附近必须安排 2 人进行安全警戒，严禁人员挨近.
1、施工人员认真学习《三大规程》 ,并严格遵守其有关规定，遵守劳动组织纪律,严禁班前喝酒。
2、井口及井下信号工、把钩工必须尽职尽责，时刻留意危（wei）
险信号.
3、所有入井人员均须带安全帽、穿胶靴等必须劳动保护用品，带好矿灯,禁止穿化纤衣物和携带烟火及易燃物品。
4、高空和井筒作业必须戴佩安全带，安全带必须系在坚固物件上.
5、乘坐罐笼时，不得拥挤，应按顺序站好，头手不得伸出吊架外 ,
携带物品、构件严禁超宽、超高、超重或者伸出罐笼外，罐笼提升时吊架
门帘必须处于关闭状态。
6、在井筒内和井口不得打闹和大声喧哗，且井口 20m 内严禁抽烟。
7、井下作业除交接班时间外，禁止人员上下井，且井筒施工期间禁止非工作人员进入，以免发生意外.
8、井筒施工时严禁坠物.。
